BEDIENUNGSANLEITUNG Track Hub M-AUDIO

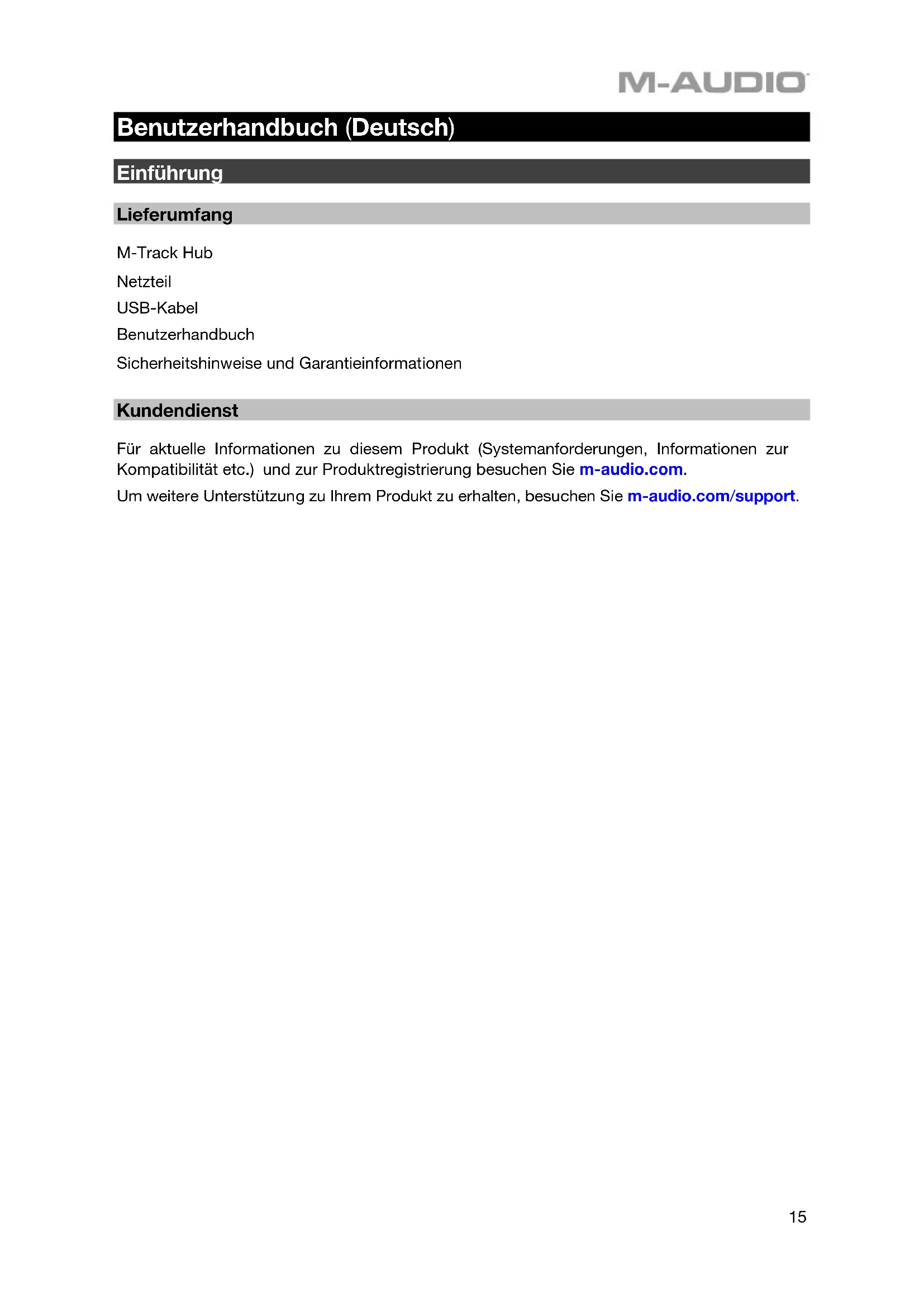

Benutzerhandbuch (Deutsch) Einführung Lieferumfang M-Track Hub Netzteil USB-Kabel Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Kundendienst Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie m-audio.com. Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie m-audio.com/support.16
Schnellstart Windows Anwender: Installieren Sie die Treiber bevor Sie M-Track Hub mit Ihrem Computer verbinden:
1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten M-Track Hub-Treiber für Ihr
Betriebssystem herunter.
2. Öffnen Sie die heruntergeladene Datei und doppelklicken Sie auf die Treiber-Installationsdatei.
3. Befolgen Sie die Anweisungen am Bildschirm, um die Treiber zu installieren.

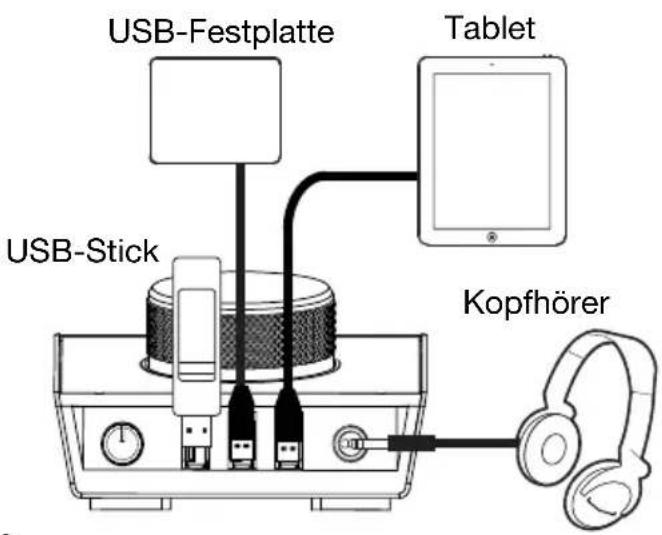

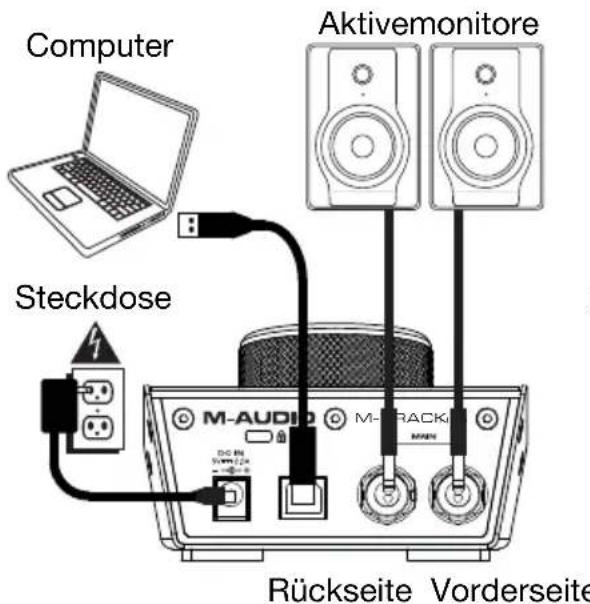

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Beispiel 1 Wichtig: Denken Sie daran, M-Track Hub als Soundkarte in den Ihrem Systemsteuerung oder im Systemeinstellungen auswählen.

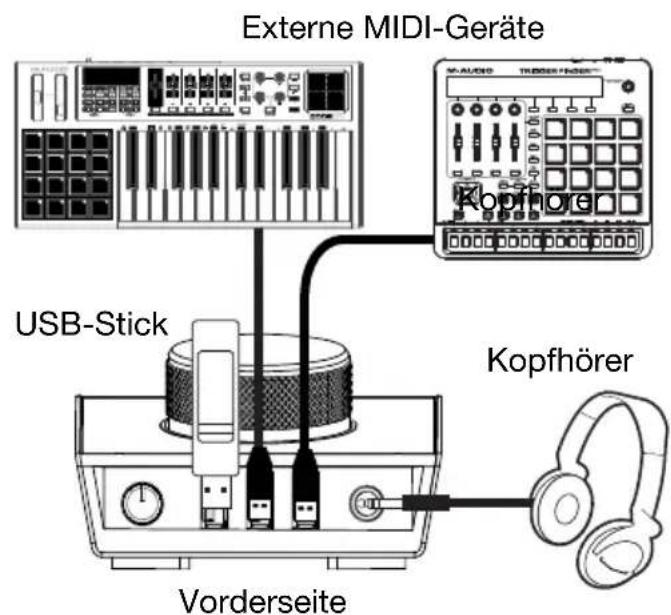

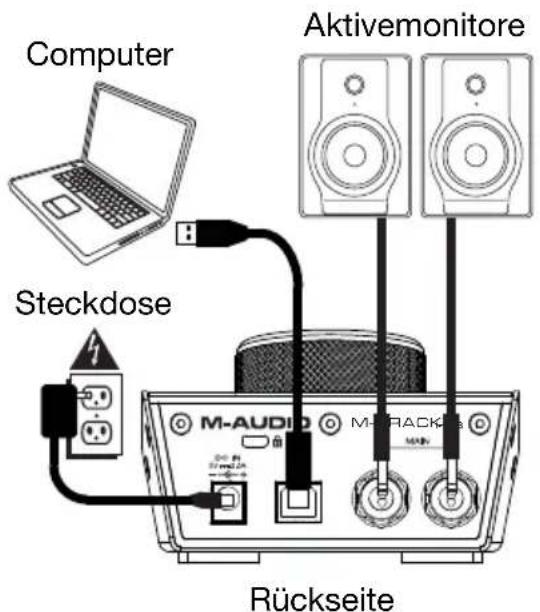

Beispiel 2 Wichtig: Denken Sie daran, M-Track Hub als Schnittstelle in den Einstellungen, Optionen oder im Geräte-Setup etc. in Ihrer Digital Audio Workstation (DAW) auszuwählen.
ktivemonitore Kopfhörer Steckdose Steckdose Rückseite Vorderseite Rückseite Vorderseite Externe MIDI-Geräte Tablet Kopfhörer USB-Stick USB-Stick USB-Festplatte17

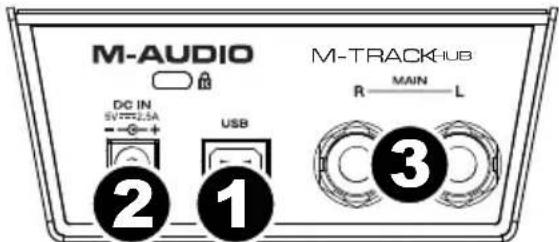

Funktionen Rückseite
1. USB-Port: Diese Verbindung ermöglicht
Ihnen, Audiosignale, MIDI und andere Daten von und an einen Computer zu senden. Verwenden Sie ein USB-Kabel, um das M-Track Hub an einen Computer anzuschließen. M-Track Hub benötigt einen USB 2.0 Anschluss (oder höher).
2. Netzeingang: Schließen Sie das mitgelieferte Netzteil (5 V, 2.5 A, Mitte positiv) hier an
und verbinden es dann mit einer Steckdose.
3. Hauptausgänge: Verwenden Sie handelsübliche 6,35 mm (1/4") TRS-Kabel, um diese

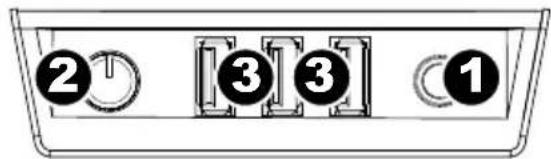

Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschließen. Die Pegel werden über den Regler für den Monitorpegel gesteuert. Vorderseite
1. Kopfhörerausgäng: Schließen Sie Kopfhörer
mit 6,35 mm (1/4") Klinkenanschluss an diesen Ausgäng an. Der Mix, den Sie über diesen Ausgäng hören, wird durch den Monitor-Mix-Regler bestimmt.
2. Kopfhörerlautstärke: Regelt die Lautstärke des Kopfhörerausgangs.
3. USB-Hub-Ausgänge: Sie können zusätzliche USB-Geräte (Controller, Festplatten etc.)

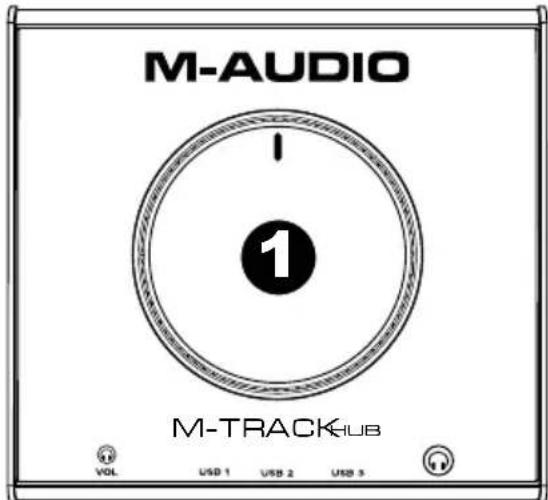

an diese mit Strom versorgten USB-Anschlüsse anschließen. Diese Anschlüsse dienen nicht nur als Audio-Schnittstellen, sondern ermöglichen Ihrem M-Track Hub auch die Verwendung als USB-Hub, der mit Strom versorgt wird. Dies kann nützlich sein, wenn Sie keine freien USB-Anschlüsse an Ihrem Computer mehr haben. Wichtig: Um die USB-Hub-Ausgänge verwenden, müssen M-Track Hub an das Netzteil angeschlossen werden. Oberseite
1. Monitorpegel: Passt die Ausgangslautstärke
der Hauptausgänge an, welche mit den Aktivboxen oder dem Verstärker verbunden sein sollten. HUB M-TRACK
