BEDIENUNGSANLEITUNG Track Plus M-AUDIO

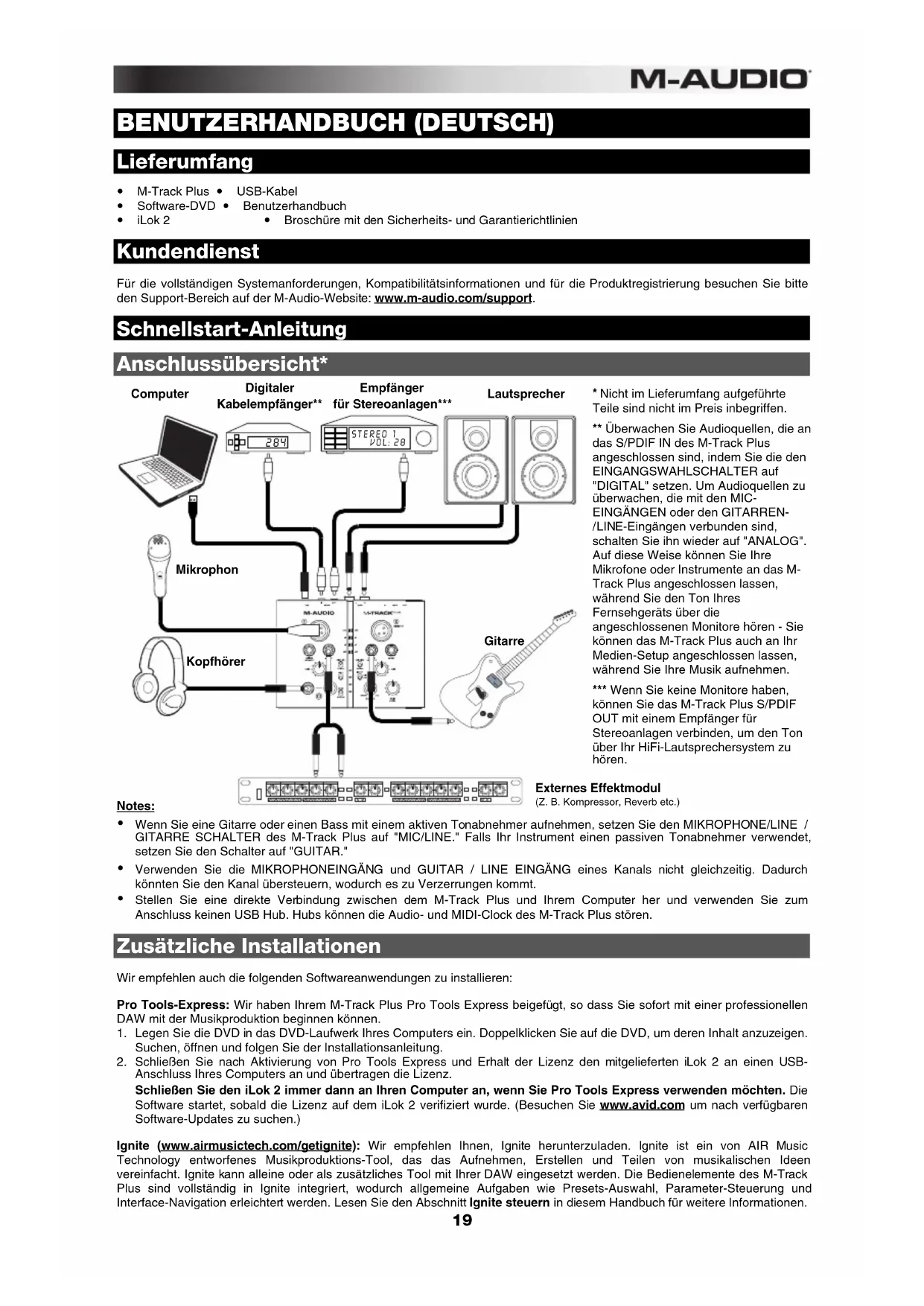

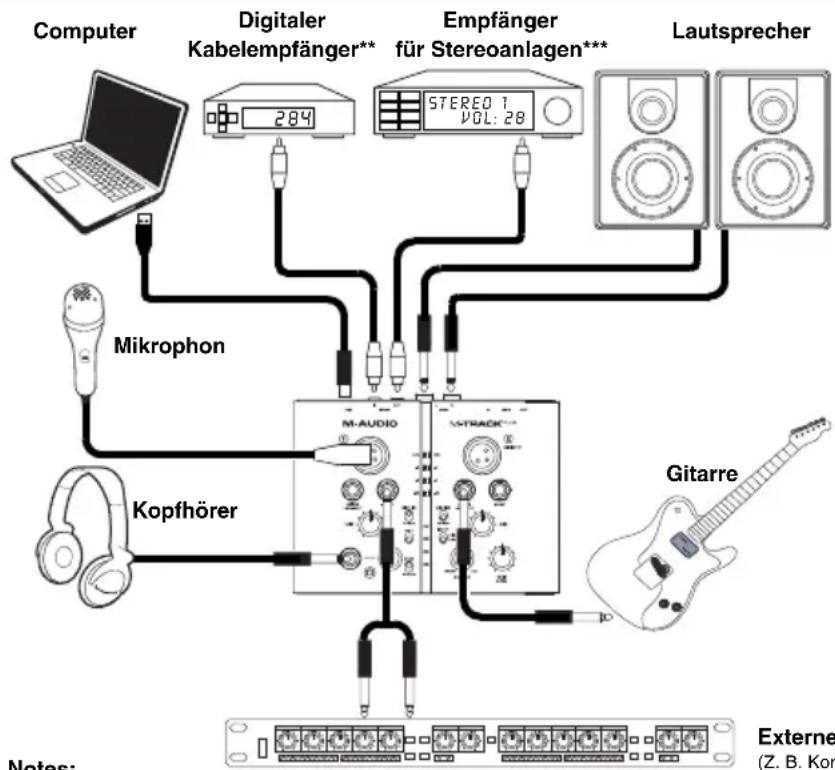

STEREO 1VOL: 28 BENUTZERHANDBUCH (DEUTSCH) Lieferumfang y M-Track Plus y USB-Kabel y Software-DVD y Benutzerhandbuch y iLok 2 y Broschüre mit den Sicherheits- und Garantierichtlinien Kundendienst Für die vollständigen Systemanforderungen, Kompatibilitätsinformationen und für die Produktregistrierung besuchen Sie bitte den Support-Bereich auf der M-Audio-Website: www.m-audio.com/support. Schnellstart-Anleitung Anschlussübersicht*

Notes: y Wenn Sie eine Gitarre oder einen Bass mit einem aktiven Tonabnehmer aufnehmen, setzen Sie den MIKROPHONE/LINE / GITARRE SCHALTER des M-Track Plus auf "MIC/LINE." Falls Ihr Instrument einen passiven Tonabnehmer verwendet, setzen Sie den Schalter auf "GUITAR." y Verwenden Sie die MIKROPHONEINGÄNG und GUITAR / LINE EINGÄNG eines Kanals nicht gleichzeitig. Dadurch könnten Sie den Kanal übersteuern, wodurch es zu Verzerrungen kommt. y Stellen Sie eine direkte Verbindung zwischen dem M-Track Plus und Ihrem Computer her und verwenden Sie zum Anschluss keinen USB Hub. Hubs können die Audio- und MIDI-Clock des M-Track Plus stören. Zusätzliche Installationen Wir empfehlen auch die folgenden Softwareanwendungen zu installieren: Pro Tools-Express: Wir haben Ihrem M-Track Plus Pro Tools Express beigefügt, so dass Sie sofort mit einer professionellen DAW mit der Musikproduktion beginnen können.

1. Legen Sie die DVD in das DVD-Laufwerk Ihres Computers ein. Doppelklicken Sie auf die DVD, um deren Inhalt anzuzeigen.

Suchen, öffnen und folgen Sie der Installationsanleitung.

2. Schließen Sie nach Aktivierung von Pro Tools Express und Erhalt der Lizenz den mitgelieferten iLok 2 an einen USB-

Anschluss Ihres Computers an und übertragen die Lizenz. Schließen Sie den iLok 2 immer dann an Ihren Computer an, wenn Sie Pro Tools Express verwenden möchten. Die Software startet, sobald die Lizenz auf dem iLok 2 verifiziert wurde. (Besuchen Sie www.avid.com um nach verfügbaren Software-Updates zu suchen.) Ignite (www.airmusictech.com/getignite): Wir empfehlen Ihnen, Ignite herunterzuladen. Ignite ist ein von AIR Music Technology entworfenes Musikproduktions-Tool, das das Aufnehmen, Erstellen und Teilen von musikalischen Ideen vereinfacht. Ignite kann alleine oder als zusätzliches Tool mit Ihrer DAW eingesetzt werden. Die Bedienelemente des M-Track Plus sind vollständig in Ignite integriert, wodurch allgemeine Aufgaben wie Presets-Auswahl, Parameter-Steuerung und Interface-Navigation erleichtert werden. Lesen Sie den Abschnitt Ignite steuern in diesem Handbuch für weitere Informationen. Computer Lautsprecher Gitarre Mikrophon Kopfhörer Externes Effektmodul (Z. B. Kompressor, Reverb etc.)

Nicht im Lieferumfang aufgeführte Teile sind nicht im Preis inbegriffen. ** Überwachen Sie Audioquellen, die an das S/PDIF IN des M-Track Plus angeschlossen sind, indem Sie die den EINGANGSWAHLSCHALTER auf "DIGITAL" setzen. Um Audioquellen zu überwachen, die mit den MIC- EINGÄNGEN oder den GITARREN-

-Eingängen verbunden sind, schalten Sie ihn wieder auf "ANALOG". Auf diese Weise können Sie Ihre Mikrofone oder Instrumente an das M- Track Plus angeschlossen lassen, während Sie den Ton Ihres Fernsehgeräts über die angeschlossenen Monitore hören - Sie können das M-Track Plus auch an Ihr Medien-Setup angeschlossen lassen, während Sie Ihre Musik aufnehmen. *** Wenn Sie keine Monitore haben, können Sie das M-Track Plus S/PDIF OUT mit einem Empfänger für Stereoanlagen verbinden, um den Ton über Ihr HiFi-Lautsprechersystem zu hören. Digitaler Kabelempfänger** Empfänger für Stereoanlagen***20

Audio Setup Der M-Track Plus ist ein klassenkonformes Gerät, das mit jeder DAW oder Aufnahmesoftware, die USB Audio unterstützt, verwendet werden kann. Um Ihr M-Track Plus zu aktivieren, um Audio an Ihren Computer zu senden und von Ihrem Computer zu empfangen, folgen Sie untenstehenden Anweisungen für das Betriebssystem Ihres Computers: Wenn Sie noch niedrigere Latenzzeiten erzielen möchten, lesen Sie den Text im grauen Feld im unteren Teil dieser Seite, um mehr über ASIO4ALL zu erfahren. Windows Windows 7:

1. Verwenden Sie das beiliegende Kabel, um den M-Track Plus mit einem Computer zu verbinden.

2. Gehen Sie auf Start Menü f Systemsteuerung f Hardware und Sound f Sound

3. Klicken Sie auf den Reiter Wiedergabe und wählen Sie M-Track Plus als Standardgerät.

4. Klicken Sie auf den Reiter Aufnahme und wählen Sie M-Track Plus als Standardgerät.

5. Kicken Sie Eigenschaften in der rechten unteren Ecke.

6. Im neuen Fenster klicken Sie den Reiter Erweitert und wählen 2-Kanal, 16-bit, 44100 Hz (CD Qualität) als

7. Entfernen Sie das Häkchen in beiden Kästen unter Exklusivmodus.

8. Klicken Sie auf den Reiter Pegel und setzen Sie den Schieberegler bis 4.

9. Klicken Sie OK, um das Eigenschaftenfenster zu schließen.

10. Klicken Sie OK, um das Sound Bedienfeld zu schließen.

Hinweis: Wenn Sie die ASIO4ALL-Treiber (siehe unten) verwenden, bevor Sie das ASIO4ALL-Bedienfeld öffnen, führen Sie die oben genannten Schritte aus, um sicherzustellen, dass das M-Track Plus nicht als Standardgerät ausgewählt ist. Wenn Sie den Ton Ihres Computers über das M-Track Plus abspielen möchten nachdem Sie Ihre DAW geschlossen haben, kann es sein, dass Sie die oben genannten Schritte wiederholen müssen, um es erneut als Standardgerät auszuwählen. Windows Vista:

1. Verwenden Sie das beiliegende Kabel, um den M-Track Plus mit einem Computer zu verbinden.

2. Gehen Sie auf Start Menü f Systemsteuerung f Sound (Falls Sie Sound nicht sehen, wählen Sie Auf klassische

Ansicht wechseln und das Sound Bedienfeld sollte verfügbar sein.)

3. Klicken Sie auf den Reiter Wiedergabe und wählen Sie M-Track Plus als Standardgerät.

4. Klicken Sie auf den Reiter Aufnahme und wählen Sie M-Track Plus als Standardgerät.

5. Kicken Sie Eigenschaften in der rechten unteren Ecke.

6. Im neuen Fenster klicken Sie den Reiter Erweitert und wählen 2-Kanal, 16-bit, 44100 Hz (CD Qualität) als

7. Entfernen Sie das Häkchen in beiden Kästen unter Exklusivmodus.

8. Klicken Sie OK, um das Eigenschaftenfenster zu schließen.

9. Klicken Sie OK, um das Sound Bedienfeld zu schließen.

Hinweis: Wenn Sie die ASIO4ALL-Treiber (siehe unten) verwenden, bevor Sie das ASIO4ALL-Bedienfeld öffnen, führen Sie die oben genannten Schritte aus, um sicherzustellen, dass das M-Track Plus nicht als Standardgerät ausgewählt ist. Wenn Sie den Ton Ihres Computers über das M-Track Plus abspielen möchten nachdem Sie Ihre DAW geschlossen haben, kann es sein, dass Sie die oben genannten Schritte wiederholen müssen, um es erneut als Standardgerät auszuwählen. Windows XP:

1. Verwenden Sie das beiliegende Kabel, um den M-Track Plus mit einem Computer zu verbinden.

2. Gehen Sie zu Start Menü f Systemsteuerung f Sounds und Audiogeräte.

3. Klicken Sie den Reiter Audio.

4. Unter Soundwiedergabe und Soundaufnahme wählen Sie USB Audio Codec als Standardgerät. (Falls Sie andere

USB Audiogeräte an Ihren Computer angeschlossen haben, die möglicherweise identische Namen haben, versuchen Sie jedes einzelne zu selektieren, bis der M-Track Plus erkannt wird.)

Hinweis: Wenn Sie die ASIO4ALL-Treiber (siehe unten) verwenden, bevor Sie das ASIO4ALL-Bedienfeld öffnen, führen Sie die oben genannten Schritte aus, um sicherzustellen, dass das M-Track Plus nicht als Standardgerät ausgewählt ist. Wenn Sie den Ton Ihres Computers über das M-Track Plus abspielen möchten nachdem Sie Ihre DAW geschlossen haben, kann es sein, dass Sie die oben genannten Schritte wiederholen müssen, um es erneut als Standardgerät auszuwählen. Wenn es zu hohen Verzögerungen nach Anpassung der Software Latenzeinstellungen kommt, laden Sie sich den kostenlosen ASIO4ALL (Audio Stream Input/Output) Treiber von der Webseite www.asio4all.com herunter. ASIO Treiber besitzen im Allgemeinen eine bessere Performance und eine niedrigere Latenz, da sie eine effizientere Kommunikation zwischen Audiogeräten und -software ermöglichen. Download und Installation von ASIO4ALL:

1. Besuchen Sie www.asio4all.com und laden Sie die neueste Version für Ihre Region herunter.

2. Doppelklicken Sie auf die heruntergeladene Datei ASIO4ALL.exe.

3. Befolgen Sie die Anweisungen am Bildschirm, um ASIO4ALL zu installieren.

Achten Sie darauf, d

ss Ihre Audiosoftware auf den Empfang von Audio über M-Track Plus konfiguriert ist. Dazu öffnen Sie normalerweise die "Voreinstellungen" oder die "Gerätekonfiguration" der Software. Beachten Sie bitte auch die Hinweise in der Bedienungsanleitung der Software für weitere Informationen.21

Einrichten von ASIO4ALL in Ihrer DAW:

1. Schließen Sie M-Track Plus an Ihren Computer an und öffnen Sie anschließend Ihre DAW.

2. Klicken Sie auf das Pfeilsymbol in der Windows-Taskleiste, um das ASIO4ALL-Bedienfeld zu öffnen.

3. Klicken Sie in der rechten unteren Ecke des Bedienfelds auf das Schraubenschlüssel-Symbol.

4. Klicken Sie in der WDM-Geräteliste auf das + Kästchen neben M-Track Plus, um es zu vergrößern. (Unter Windows

XP wird dies als USB Audio Codec angezeigt.)

5. Vergewissern Sie sich, dass beide Kästchen neben Out und In unter M-Track Plus (oder USB Audio Codec bei

Windows XP) mit einem Häkchen versehen/markiert sind. Wenn Sie keine Häkchen gesetzt haben, holen Sie dies nun nach.

6. Vergewissern Sie sich, dass in den anderen Feldern keine Häkchen gesetzt sind / bzw. dass die Felder nicht markiert

sind. Wenn Häkchen gesetzt wurden oder die Felder markiert sind, klicken Sie auf die Felder. 7. Schließen Sie das Bedienfeld. Hinweis: Sie können M-Track Plus im ASIO4ALL-Bedienfeld nur dann als Standardgerät auswählen, wenn es nicht als Ihr Windows-Standardgerät ausgewählt ist. Mac

1. Schließen Sie Ihr M-Track Plus mit dem mitgelieferten USB-Kabel an Ihren Computer an.

2. Wählen Sie Systemeinstellungen Ton.

3. Unter der Registerkarte Ausgang wählen Sie M-Track Plus als Standardgerät.

4. Unter der Registerkarte Eingang wählen Sie M-Track Plus als Standardgerät.

5. Schließen Sie das Fenster.

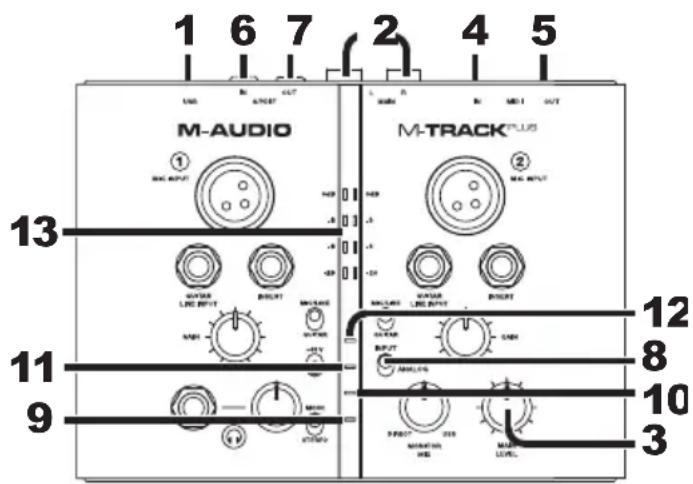

1. USB-ANSCHLUSS – Verwenden Sie das beiliegende Kabel, um den M-Track Plus mit einem Computer zu verbinden.

Der M-Track Plus benötigt zur Verbindung USB 1.1 (oder höher).

2. HAUPTAUSGANG – Verwenden Sie handelsübliche 1/4"-Kabel, um diesen Ausgang an ein Lautsprecherpaar

anzuschließen. Der Pegel dieses Ausgangs wird über den Regler für die GESAMTLAUTSTÄRKE eingestellt.

3. GESAMTLAUTSTÄRKE - Reguliert die Lautstärke des HAUPTAUSGANGS, damit Sie die Lautstärke Ihrer

angeschlossenen Aktivlautsprecher anpassen können.

4. MIDI IN – Mit einem gewöhnlichen fünfpoligen MIDI-Kabel diesen Eingang mit dem MIDI AUSGANG eines externen

MIDI-Geräts verbinden.

5. MIDI OUT – Mit einem gewöhnlichen fünfpoligen MIDI-Kabel diesen Ausgang mit dem MIDI EINGANG eines externen

MIDI-Geräts verbinden.

6. S/PDIF IN - Verbinden Sie den digitalen Ausgang eines anderen Geräts (z.B. Keyboard, digitaler Kabelempfänger,

Media-Streaming-Gerät etc.) mit diesem Eingang über ein 75Ω-Koaxialkabel (Cinch). Beachten Sie, dass die GAIN- Regler, der Regler für die GESAMTLAUTSTÄRKE und für die KOPFHÖRERLAUTSTÄRKE den Pegel nicht beeinflussen. Das Signal wird direkt und ohne Anpassungen an Ihre DAW geleitet.

7. S/PDIF OUT - Verbinden Sie den digitalen Eingang eines anderen Geräts (z.B. Empfänger für Stereoanlagen, Solid-

State-Flash-Recorder etc.) mit diesem Ausgang über ein 75Ω-Koaxialkabel (Cinch). Das von diesem Ausgang gesendete Signal ist mit dem HAUPTAUSGANGSSIGNAL identisch.

8. EINGANGSWAHLSCHALTER - Legt die Eingangsquelle des M-Track Plus fest. Für den normalen Betrieb (bei

Verwendung der MIKROFONEINGÄNGE und der GITARREN-/LINE-Eingänge) setzen Sie diesen Schalter auf "ANALOG". Bei Verwendung des S/PDIF IN setzen Sie diesen Schalter auf "DIGITAL"; M-Track Plus wird die GITARREN-/LINE-Eingänge und INSERTS ignorieren.

9. PHANTOMSPEISUNG LED – Leuchtet bei aktivierter Phantomspeisung.

10. MIDI OUT LED - Blinkt, wenn MIDI-Daten von der Software zum MIDI OUT des M-Track Plus gesendet werden.

11. MIDI IN LED – Blinkt, wenn MIDI-Daten von einem externen MIDI-Gerät eintreffen.

12. USB LED – Leuchtet, wenn eine gültige USB-Verbindung zwischen Ihrem Computer und dem M-Track Plus hergestellt

wurde. Überprüfen Sie mithilfe dieses Lichts, ob das M-Track Plus mit Strom versorgt wird und einsatzbereit ist.

13. LED-ANZEIGE - Zeigt die Lautstärke des HAUPTAUSGANGS an.22

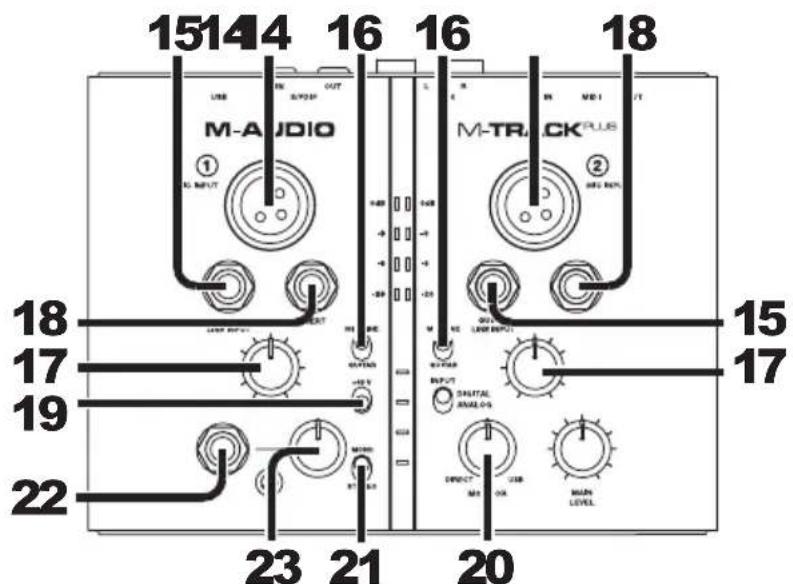

14. MIKROPHONEINGANG – Zum Anschluss eines

Mikrofons mit einem XLR-Kabel.

15. GUITAR / LINE EINGÄNG – Zum Anschluss eines

Gerätes mit Linepegelsignalen oder einer Gitarre mit einem 1/4"-Kabel.

16. MIKROPHONE/LINE / GITARRE SCHALTER – Wenn dieser Schalter auf "GUITAR" gesetzt ist, fungiert der Kanal als

hochohmiger Eingang, um Gitarren oder Bässe anzuschließen. Wenn dieser Schalter auf "MIC/LINE" gesetzt ist, nimmt der Kanal Mikrophon oder Line-Signale auf.

17. GAIN – Passt den Verstärkungsfaktor des Kanals an. Sorgen Sie dafür, dass bei der lautesten Passage die gelben

Lichter auf der LED-ANZEIGE aufleuchten, um eine optimale Signalverstärkung zu erzielen. (Höhere Pegel können dazu führen, dass das Signal übersteuert ("Clipping") oder verzerrt, während Signale, die bei geringerem Pegel aufgenommen werden, im Mix vielleicht nicht zu hören sind.) Wiederholen Sie diesen Vorgang anschließend in Ihrer Software.

18. INSERT – Mit der Insert-Buchse können Sie einen Kompressor, EQ oder einen beliebigen Signalprozessor zwischen

Vorverstärker des M-Track Plus und A/D-Wandler einfügen. Jede Signalverarbeitung, die von einem angeschlossenen Insert-Prozessor vorgenommen wird, wird in Ihrer Software aufgezeichnet.

19. PHANTOMSPEISUNG - Dieser Schalter aktiviert und deaktiviert die Phantomspeisung. Wenn diese Funktion aktiviert

ist, versorgt die Phantomspeisung beide XLR-Mikrofoneingänge mit +48 V. Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Verwenden Sie keine Phantomspeisung bei Bändchenmikrofonen, da diese sonst beschädigt werden können. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

20. MONITOR-MIX – Mischen Sie ein beliebiges, latenzfreies Signal (direktes Monitoring) Ihrer Eingänge mit dem Ausgang

Ihrer DAW. Wenn sich der Regler ganz auf der Position "USB" befindet, werden Sie nur den Ton Ihrer DAW hören. Wenn der Regler ganz auf "DIRECT" steht, werden Sie nur Ihre Quelle über die M-Track Plus-Eingänge hören. Dieser Regler ist besonders während der Aufnahme beim Umgang mit der "Puffergröße" und der "Latenz" nützlich. Der Rechner braucht ein wenig Zeit, um die eingehenden Audiosignale zu verarbeiten bevor er sie wieder aussendet. Diese Zeitspanne wird durch die Puffergröße bestimmt. Die Latenz ist die daraus resultierende Verzögerung zwischen dem eingehenden Ton (wenn Sie Ihr Instrument spielen oder singen etc.) und dem ausgehenden Ton (Zeitpunkt an dem Sie den Ton in Ihrer DAW hören). Höhere Puffergrößen führen zu größerer Latenz. Wenn Ihr Computer über genügend Rechenleistung verfügt, können Sie Ihre Puffergröße möglicherweise soweit reduzieren, dass kein direktes Monitoring nötig ist. In diesem Fall stellen Sie den Regler ganz auf die Position "USB", um nur die Audioausgabe Ihrer DAW zu überwachen. In anderen Fällen jedoch können niedrige Puffergrößen die CPU Ihres Computers stark beanspruchen, was zu Tonstörungen führen kann. Es kann also sein, dass Sie eine höhere Puffereinstellung verwenden müssen, was wiederum zu Latenzzeiten führt. In so einem Fall verwenden Sie eine höhere Puffergröße und drehen den Regler eher in Richtung "DIRECT", um das eingehende Signal ohne Latenz zu überwachen. Wenn Sie sich die Aufnahme anhören, stellen Sie den Regler ganz auf die Position "USB".

21. MONO / STEREO - Schaltet Kopfhörer- und Hauptausgangsmixe von Mono- auf Stereobetrieb und umgekehrt.

Verwenden Sie die Stereoeinstellung, um das Eingangssignal direkt zu überwachen, wenn Sie eine Stereoquelle aufnehmen und jeden Kanal entsprechend auf der linken oder rechten Seite hören möchten. Verwenden Sie die Monoeinstellung, um das Eingangssignal direkt zu überwachen, wenn Sie nur eine Quelle aufnehmen oder beide Kanäle gleichzeitig auf beiden Seiten hören möchten. Dieser Schalter hat keinen Einfluss auf die DAW-Wiedergabe oder auf die Art und Weise, wie Ihr Sound in Ihrer DAW aufgezeichnet wird. Dieser Schalter hat lediglich einen Einfluss darauf, wie das Eingangssignal über die Kopfhörer und den HAUPTAUSGANG wiedergegeben wird.

22. KOPFHÖRER – Schließen Sie hier Ihren Kopfhörer mit 6,3 mm Klinkenstecker an.

23. KOPFHÖRERVOLUME – Stellt die Lautstärke des Kopfhörerausgangs ein.

Verwenden Sie den MIKROPHONEINGANG und den GUITAR / LINE EINGANG eines Kanals nicht gleichzeitig. Dadurch könnten Sie den Kanal übersteuern, wodurch es zu Verzerrungen kommt.23
