MANUALE UTENTE Track Hub M-AUDIO

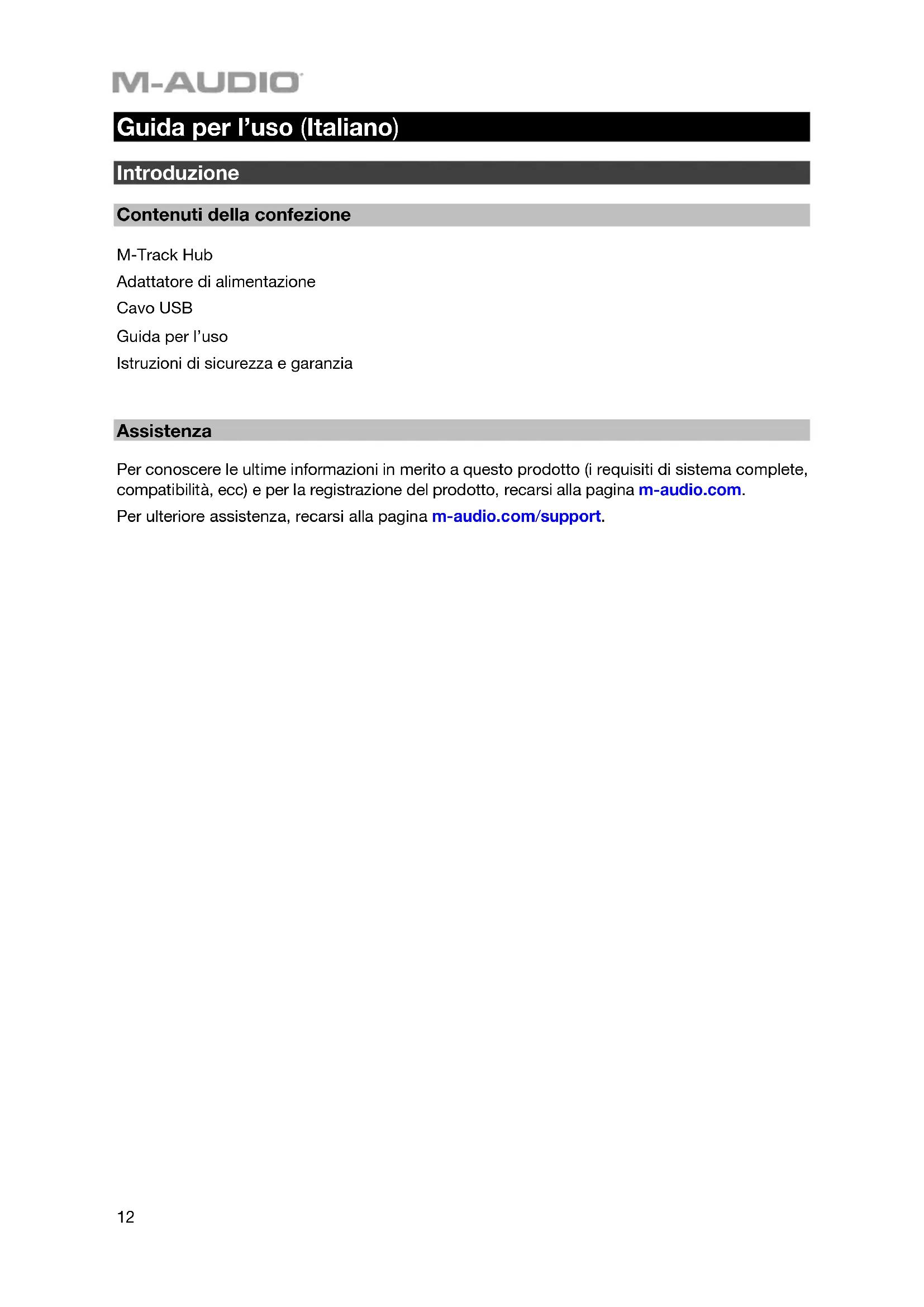

Guida per l’uso (Italiano) Introduzione Contenuti della confezione M-Track Hub Adattatore di alimentazione Cavo USB Guida per l’uso Istruzioni di sicurezza e garanzia

Assistenza Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina m-audio.com. Per ulteriore assistenza, recarsi alla pagina m-audio.com/support.13

Inizio rapido Utenti Windows: Prima di collegare l'M-Track Hub computer, installare i driver:

1. Recarsi alla pagina m-audio.com/drivers e scaricare i più recenti driver del M-Track Hub per il

proprio sistema operativo.

2. Aprire il file scaricato e fare doppio clic sul file di installazione dei driver.

3. Seguire le istruzioni su schermo per installare i driver.

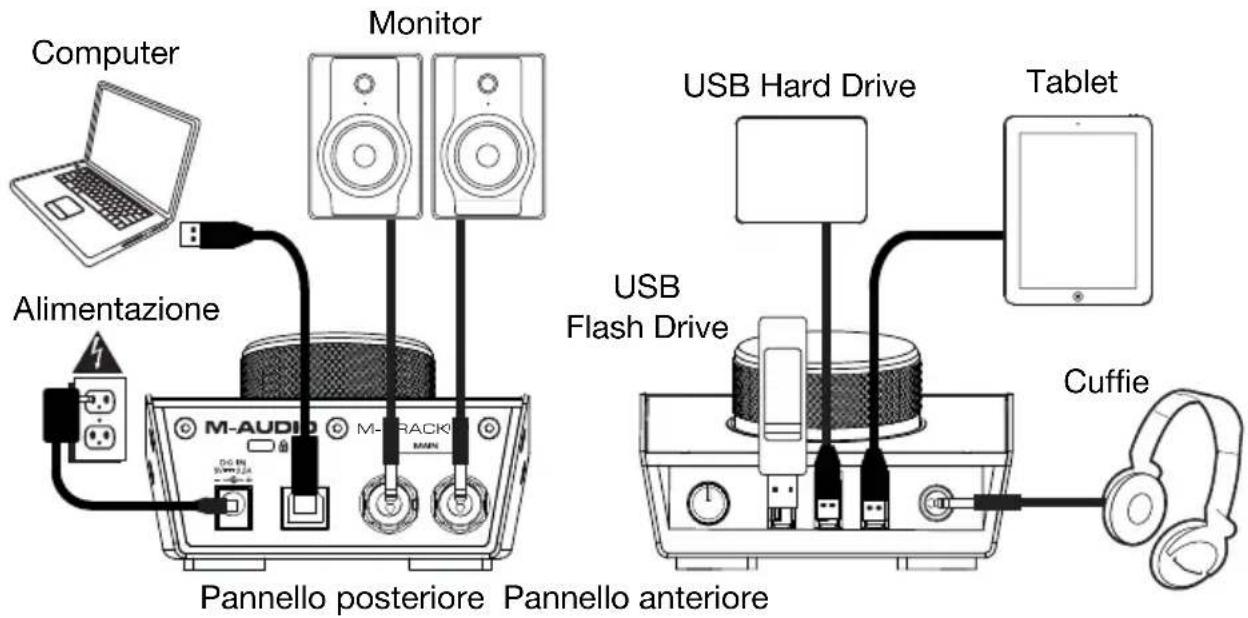

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente. Esempio 1 Importante: Ricordarsi di selezionare M-Track Hub come la scheda audio nel Pannello di controllo, o di Preferenze di sistema.

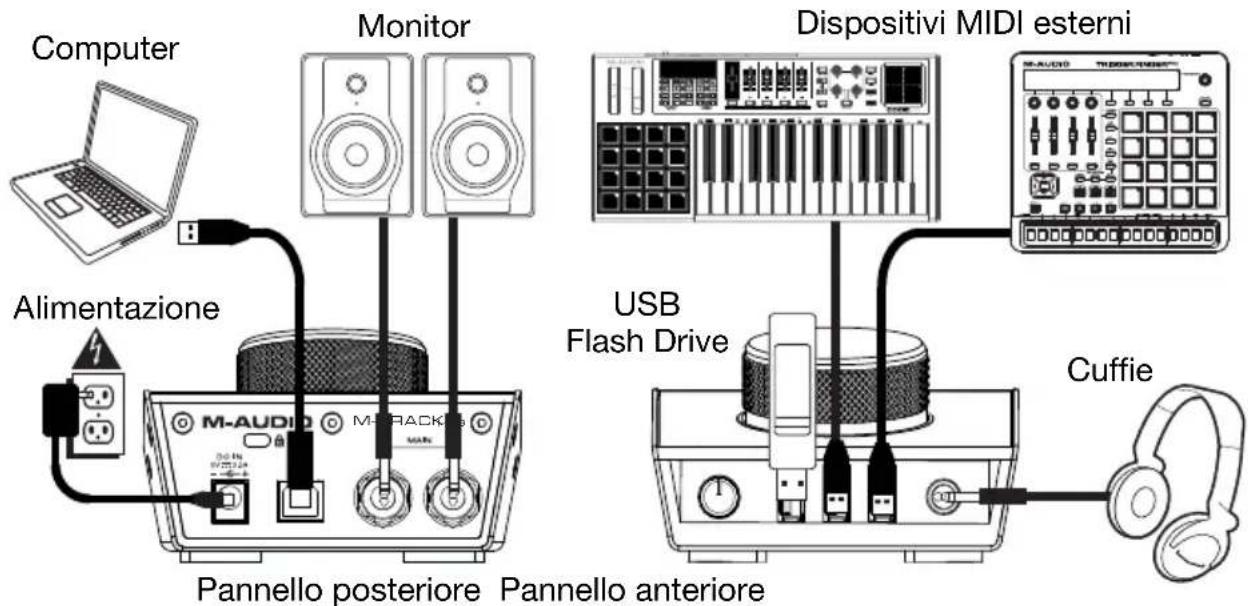

Esempio 2 Importante: Ricordarsi di selezionare l'M-Track Hub come interfaccia sotto Preferiti, Opzioni, Configurazione dispositivo, ecc. nel proprio DAW. HUBM-TRACKHUBM-TRACK Computer Monitor Cuffie

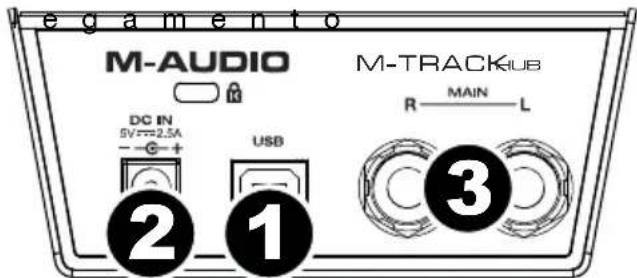

Caratteristiche Pannello posteriore 1. Porta USB: questo collegamento consente di inviare audio, MIDI e altri dati da/a un computer. Servirsi di un cavo USB per collegare l'M-Track Hub al computer. L'M-Track Hub richiede un collegamento USB 2.0 (o superiore).

2. Ingresso di alimentazione: Collegare

l'adattatore di alimentazione in dotazione (5 V, 2.5 A, centrale positivo) a questo livello, quindi collegare l'adattatore all'alimentazione a parete.

3. Uscite principali: servirsi di cavi TRS standard da 6,35 mm (1/4") per collegare queste

uscite ai monitor, ad un impianto di amplificazione, ecc. I relativi livelli sono controllati dalla manopola Monitor Level (livello monitor).

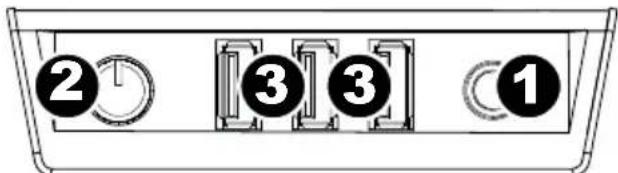

1. Uscita cuffie: collegare cuffie TRS da

6,35 mm (1/4") a questa uscita.

2. Volume cuffie: regola il volume di

uscita dell'uscita cuffie.

3. Uscite hub USB: Si possono collegare

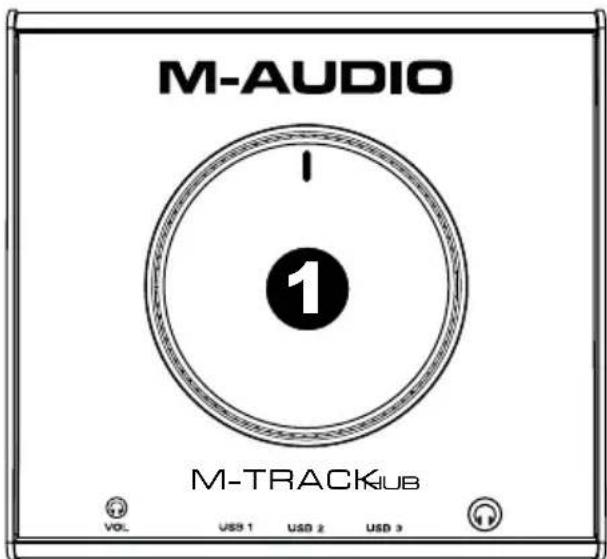

ulteriori dispositivi USB (controller, hard drive, ecc.) a queste porte USB. Oltre ad essere un'interfaccia audio, queste porte consentono all'M-Track Hub di funzionare come un hub USB. Ciò può essere utile se si rimane senza porte USB disponibili sul computer. Importante: Per poter utilizzare le uscite hub USB, M-Track Hub deve essere collegato all'adattatore di alimentazione. Pannello superiore

1. Monitor Level (livello monitor): regola il

volume di uscita delle Uscite Principali, che dovrebbero essere collegate ai monitor o al sistema di amplificazione. HUB M-TRACK
