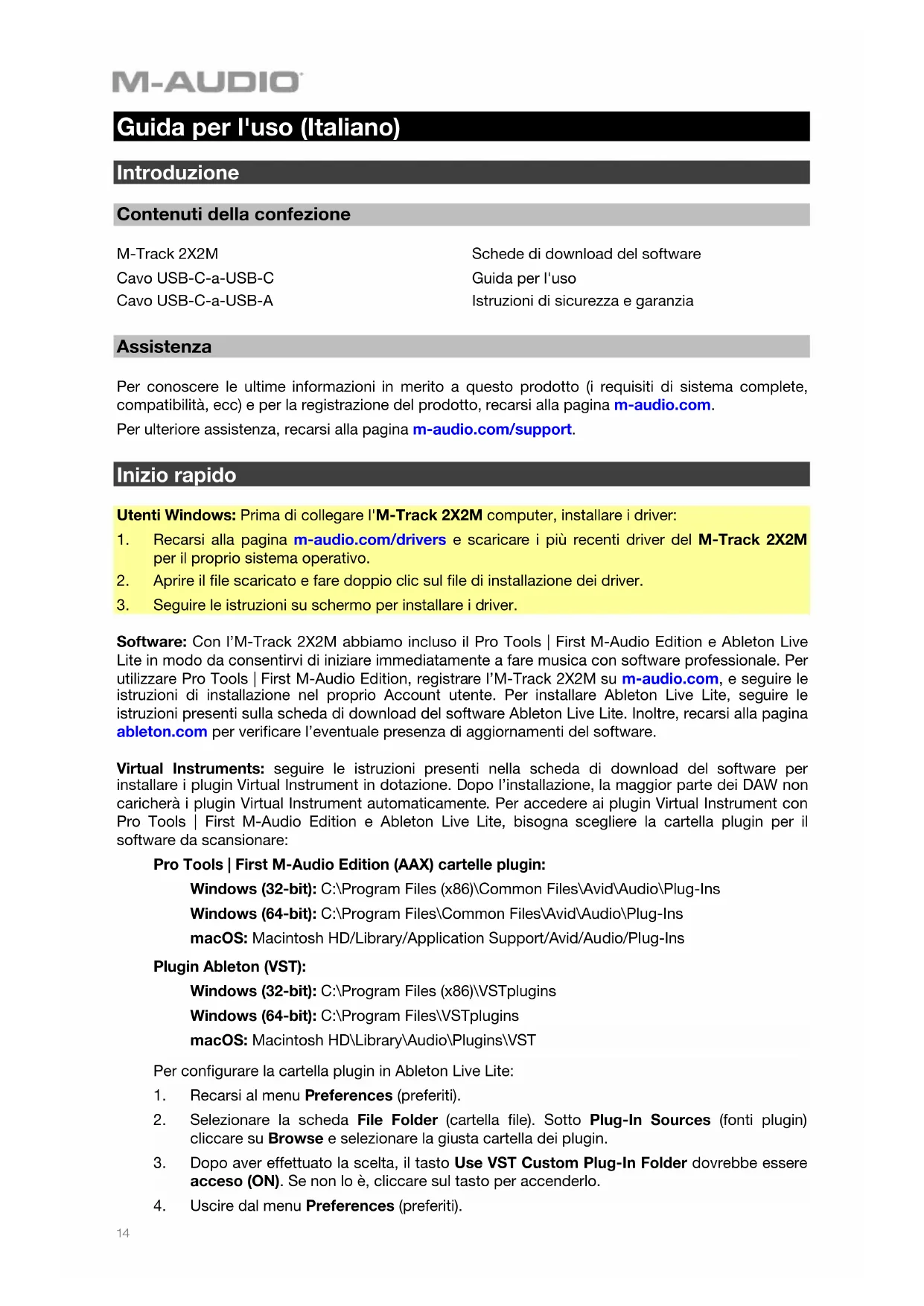

Guida per l'uso (Italiano) Introduzione Contenuti della confezione M-Track 2X2M Cavo USB-C-a-USB-C Cavo USB-C-a-USB-A Schede di download del software Guida per l'uso Istruzioni di sicurezza e garanzia Assistenza Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina m-audio.com. Per ulteriore assistenza, recarsi alla pagina m-audio.com/support. Inizio rapido Utenti Windows: Prima di collegare l'M-Track 2X2M computer, installare i driver:

1. Recarsi alla pagina m-audio.com/drivers e scaricare i più recenti driver del M-Track 2X2M

per il proprio sistema operativo.

2. Aprire il file scaricato e fare doppio clic sul file di installazione dei driver.

3. Seguire le istruzioni su schermo per installare i driver.

Software: Con l’M-Track 2X2M abbiamo incluso il Pro Tools | First M-Audio Edition e Ableton Live Lite in modo da consentirvi di iniziare immediatamente a fare musica con software professionale. Per utilizzare Pro Tools | First M-Audio Edition, registrare l’M-Track 2X2M su m-audio.com, e seguire le istruzioni di installazione nel proprio Account utente. Per installare Ableton Live Lite, seguire le istruzioni presenti sulla scheda di download del software Ableton Live Lite. Inoltre, recarsi alla pagina ableton.com per verificare l’eventuale presenza di aggiornamenti del software. Virtual Instruments: seguire le istruzioni presenti nella scheda di download del software per installare i plugin Virtual Instrument in dotazione. Dopo l’installazione, la maggior parte dei DAW non caricherà i plugin Virtual Instrument automaticamente. Per accedere ai plugin Virtual Instrument con Pro Tools | First M-Audio Edition e Ableton Live Lite, bisogna scegliere la cartella plugin per il software da scansionare: Pro Tools | First M-Audio Edition (AAX) cartelle plugin: Windows (32-bit): C:\Program Files (x86)\Common Files\Avid\Audio\Plug-Ins Windows (64-bit): C:\Program Files\Common Files\Avid\Audio\Plug-Ins macOS: Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins Plugin Ableton (VST): Windows (32-bit): C:\Program Files (x86)\VSTplugins Windows (64-bit): C:\Program Files\VSTplugins macOS: Macintosh HD\Library\Audio\Plugins\VST Per configurare la cartella plugin in Ableton Live Lite:

cliccare su Browse e selezionare la giusta cartella dei plugin.

3. Dopo aver effettuato la scelta, il tasto Use VST Custom Plug-In Folder dovrebbe essere

acceso (ON). Se non lo è, cliccare sul tasto per accenderlo.

4. Uscire dal menu Preferences (preferiti).15

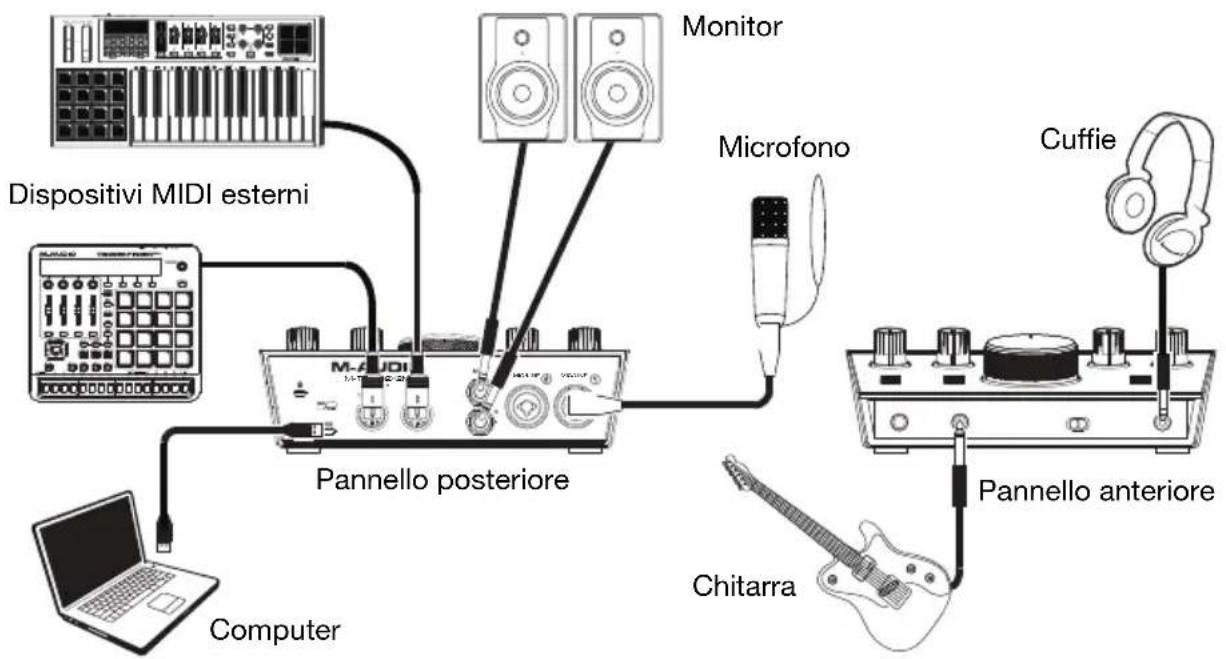

Schema dei collegamenti Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

• Servirsi dell'interruttore +48V (l’alimentazione phantom) solo se un microfono richiede l'alimentazione phantom. La maggior parte microfoni dinamici e i microfoni a nastro non richiedono alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom o meno.

Configurazione dell’M-Track 2X2M con il Software Assicurarsi che il programma audio software sia configurato per ricevere audio dall'M-Track 2X2M. Questo può essere solitamente fatto a livello delle “Preferenze” del software, della “Configurazione periferica” o in “Opzioni”. Per maggiori informazioni, consultate il manuale del vostro software. Per configurare l’M-Track 2X2M con Pro Tools | First M-Audio Edition:

1. Servirsi del cavo USB in dotazione per collegare l’M-Track 2X2M al computer. Premere il

tasto di alimentazione per accendere l’M-Track 2X2M.

4. Aprire il menu a discesa Playback Engine e selezionare M-Audio M-Track 2X2M.

Nota bene: può essere necessario salvare e riavviare il progetto.

5. Selezionare la Frequenza di campionamento e cliccare su OK per chiudere la finestra di

configurazione (Setup). È ora possibile aggiungere tracce audio per la ricezione di audio da fonti collegate agli ingressi dell’M-Track 2X2M ed effettuare lo streaming di audio registrato tramite le uscite M-Track 2X2M.

MIC/LINEMIC/LINEM-TRACK

Caratteristiche Pannello superiore

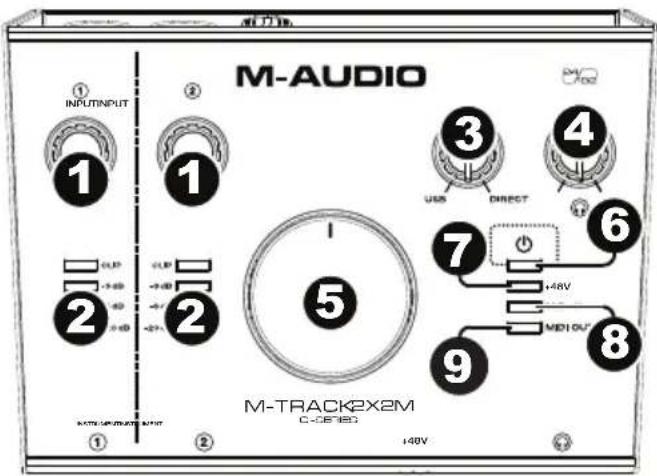

1. Gain d'ingresso: regola il livello di

guadagno degli ingressi. Impostare questa manopola in modo che il corrispondente misuratore LED (situato sotto la manopola) mostri a display un livello "sano" durante le esibizioni, ma non un livello tale da provocare "salti" o picchi, causando distorsione dell'audio.

2. Misuratori LED: Indica il livello del

segnale di ingresso dagli Ingressi Combo o dagli Ingressi Strumento

3. USB / Direct Blend: regola il mix del

segnale audio proveniente dagli ingressi (Direct) e dell'uscita audio del computer (USB) che sarà inviato alle uscite principale e all'Uscita cuffie. Questa manopola è utile per gestire la “latenza” quando si registra nel DAW. La latenza è il ritardo che si può avere tra il suono in ingresso (lo strumento suonato, il canto, ecc.) e il suono in uscita (quando si sente nel DAW). La latenza dipende spesso dalla configurazione della “dimensione del buffer”, che si trova solitamente nel menu Preferiti, Opzioni o Configurazione Dispositivo del proprio DAW. A dimensioni di buffer maggiore corrisponde solitamente una latenza superiore. In alcuni casi, un buffer di piccole dimensioni può consumare molta CPU del computer e può provocare problemi di audio. Per impedire questi problemi audio bisogna utilizzare un'impostazione più elevata del buffer e questo può portare a una latenza. In caso di latenza durante la registrazione, regolare la manopola verso la posizione diretta Direct per aumentare la miscela di audio non elaborato proveniente dagli ingressi e direttamente alle uscite Main e cuffie. In questo modo sarà possibile sentire l'audio in arrivo dagli ingressi senza latenza, potendo comunque sentire l'audio proveniente dal DAW. Al momento di ascoltare la riproduzione, girare la manopola su "USB". Se il computer è abbastanza potente, si può impostare la dimensione del buffer nel DAW a un livello sufficientemente basso da non dover mai sentire il segnale audio diretto proveniente dagli ingressi. In questo caso, impostare la manopola USB / Direct Blend su "USB" per monitorare solo l'uscita audio del DAW.

4. Livello cuffie: regola il volume di uscita dell’uscita cuffie.

5. Livello monitor (Monitor Level): regola il volume di uscita delle uscite principali, che

dovrebbero essere collegate ai monitor o al sistema di amplificazione.

6. LED di alimentazione: Si accende quando viene stabilito un collegamento USB valido

tra il computer e l'M-Track 2X2M. Servirsi di questa spia per verificare che l'M-Track 2X2M riceva alimentazione e sia pronto per l'uso.

7. LED di alimentazione phantom: Si accende quando è attivata l'alimentazione phantom.

8. LED ingresso MIDI: Lampeggia ogniqualvolta vengono ricevuti dati MIDI da un controller

9. LED uscita MIDI: Lampeggia quando vengono inviati dati MIDI dal software all'uscita

1. Porta USB (tipo C): questo

collegamento consente di inviare audio e dati MIDI da/a un computer. Servirsi dei cavi da USB-C–a–USB-C o da USB-C–a–USB-A in dotazione per collegare l'M-Track 2X2M al computer. L'M-Track 2X2M richiede un collegamento USB 2.0 (o superiore).

2. Ingressi combo: collegare un microfono, una chitarra o un basso con pickup attivo o un

dispositivo a livello di linea a questo ingresso. Per i microfoni, servirsi di un cavo TRS XLR o da 1/4” (6,35 mm). Per una chitarra o un basso con pickup attivo, servirsi di un cavo TS standard da 1/4” (6,35 mm).

3. Uscite principali: servirsi di cavi TRS standard da 1/4" (6,35 mm) per collegare queste

uscite a monitor, impianto di amplificazione, ecc. Il mix che si sente da queste uscite sarà determinato dalla manopola USB / Direct Blend. Il livello di queste uscite è controllato dalla manopola livello monitor (Monitor Level).

4. Ingresso MIDI: Servirsi di un cavo MIDI standard a cinque poli per collegare questo

ingresso all'uscita MIDI di un dispositivo MIDI esterno.

5. Uscita MIDI: Servirsi di un cavo MIDI standard a cinque poli per collegare questa uscita

all'ingresso MIDI di un dispositivo MIDI esterno.

6. Slot per lucchetto Kensington: servirsi di questa apertura per lucchetto Kensington per

fissare l'M-Track 2X2M a un tavolo o ad altre superfici.

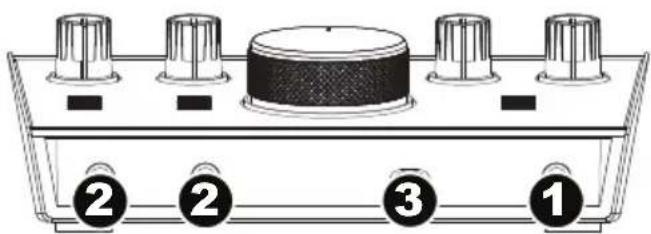

1. Uscita cuffie: collegare cuffie TRS da

1/4" (6,35 mm) a questa uscita. Il mix che si sente in questa uscita sarà determinato dalla manopola USB / Direct Blend. Il livello di questa uscita è controllato dalla manopola livello cuffie (Headphone Level).

2. Ingressi strumento: collegare una chitarra con pickup passivi o un altro segnale ad alta

impedenza a questo ingresso servendosi di un cavo TS da 1/4" (6,35 mm). Visualizzare il livello del segnale di ingresso servendosi dei misuratori a LED. Nota bene: l'utilizzo di un ingresso strumento silenzierà l'ingresso combo sul canale corrispondente.

3. Interruttore +48V (l’alimentazione phantom): questo interruttore attiva e disattiva

l'alimentazione phantom per agli ingresso combo. Quando attivata (accesso), l’alimentazione phantom fornisce +48 volt agli ingresso mic XLR. Va notato che la maggior parte microfoni dinamici e i microfoni a nastro non richiedono alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom o meno.
