Z-Wave Rilevatore di fumo

Istruzioni per l'uso

DK

introduzione 3
Avverenze sulla sicurezza 5
Volume di fornitura 7
Caratteristiche del dispositivo 8
Specifiche tecniche 9
Principio di funzionamento e caratteristiche prestazionali 10
Comportamento in caso di allarme 11
ubicazione 11
Installazione e messa in servizio 15
Display e funzione 18
Cura e manutenzione 21
fideiussione 24
smercio 25
Dichiarazione di conformità 26
dichiarazione di prestazione 26

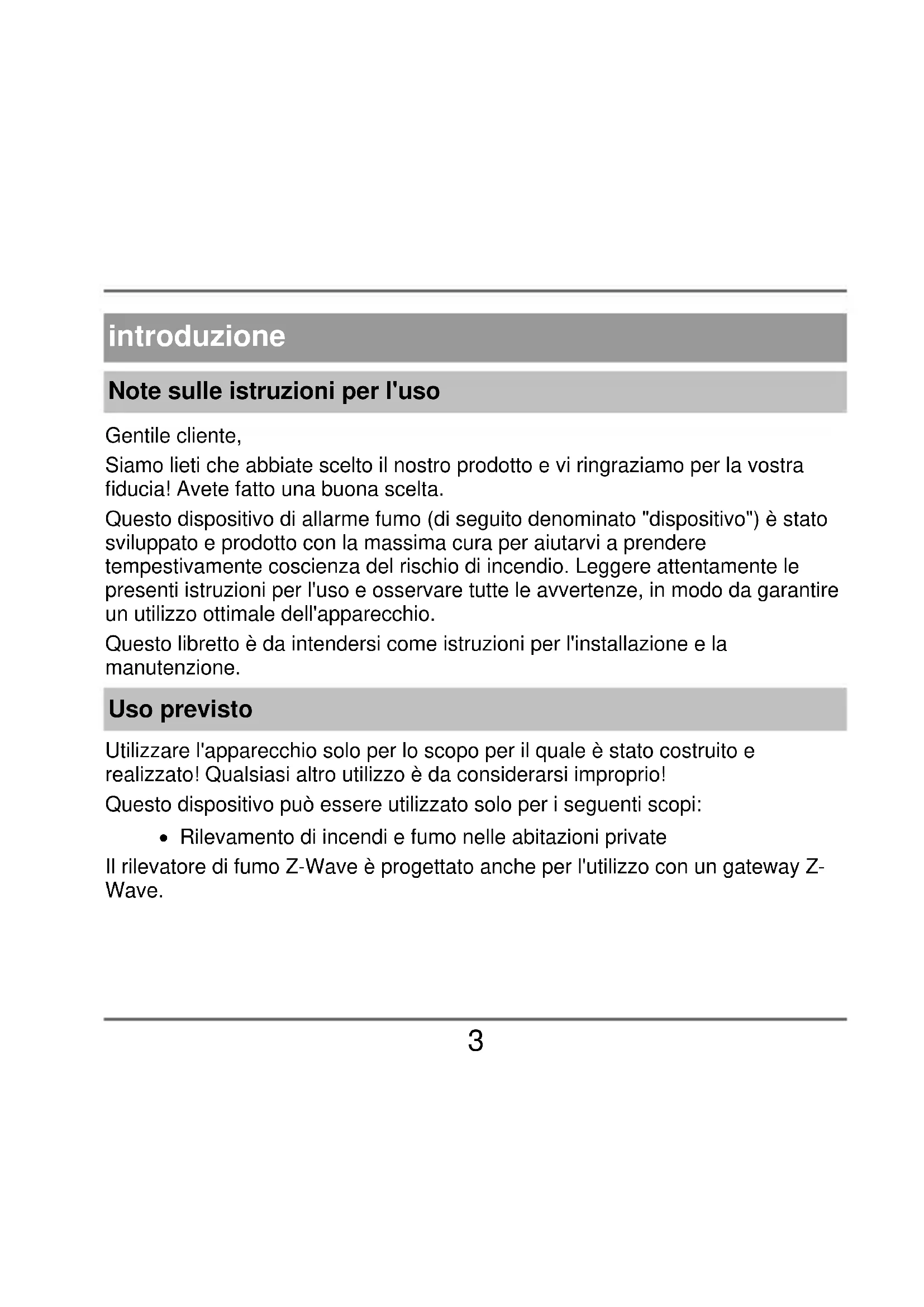

introduzione

Note sulle istruzioni per l'uso

Gentile cliente,

Siamo lieti che abbiate scelto il nostro prodotto e vi ringraziamo per la vostra fiducia! Avete fatto una buona scelta.

Questo dispositivo di allarme fumo (di seguito denominato "dispositivo") è stato sviluppato e prodotto con la massima cura per aiutarvi a prendere tempestivamente coscienza del rischio di incendio. Leggere attendamente le presenti istruzioni per l'uso e osservare tutte le avvertenze, in modo da garantire un utilizzo ottimale dell'apparecchio.

Questo libretto è da intendersi come istruzioni per l'installazione e la manutenzione.

Uso previsto

Utilizzare l'apparecchio solo per lo scopo per il quale è stato costruito e realizzato! Qualsiasi altri utilizzo è da considerarsi improprio!
Questo dispositivo può essere utilizzato solo per i seguenti scopi:

• Rilevamento di incendi e fumo nelle abitazioni private Il rilevatore di fumo Z-Wave è progettatoanche per l'utilizzo con un gateway ZWave.

Limitazione di responsabilità

I diritti dell'utente sono limitati alla riparazione o alla sostituzione del prodotto consesignato. ABUS Security Center non si assume alcuna responsabilità per eventuali danni speciali, incidentali o consequencesi, inclusi ma non limitati a perdita di ricavi, perdita di profitto, restrizioni nell'uso del software, perdita o recupero dei dati,osti per la sostituzione delle apparecchiature, tempi di inattività, danni alla proprietà e reclami di terzi, a seguito e in connessione con l'uso del software.a. garanzia, contratto, legale o richieste di risarcimento danni nonostante及其他 disposizioni di garanzia limitata o implicita o nel caso in cui la garanzia limitata non sua applicabile, l'ambito di responsabilità di ABUS Security Center è limitato al prezzo di acquisto del prodotto.

Il contentuto di quello manuale è soggetti a modifiche alla preavviso.

Avverenze sulla sicurezza

spiegazione dei symboli

Nel manuale o sull'apparecchio vengono utilizzati i seguenti symboli:

simbolo	parola chiave	gravità
	pericolo	Avvertenze per lesioni o pericoli per la salute.
	pericolo	Avvertenza di pericolo di lesioni o pericoli per la salute dovuti alla tensione elettrica.
	Importante	Avvertenze di sicurezza su possibili danni all'apparecchio/agli accessori.
	suggerimento	Avvertenza di informazioni importanti.

incarto

• Tenere i bambini lontani dai materiali di imballaggio e da parti di piccole dimensioni - pericolo di soffocamento!
• Rimuovere qualsiasi materiale d'imballaggio prima di utilizzato l'unità.

informazioni sulla batteria

Il dispositivo è alimentato da una batteria al litio sostituabile da 3 V.

• Il forte calore diretto può danneggiare le batterie. Non posizionare l'apparecchio su fonti di calore (ad es. termosifoni) o sotto la luce diretta del sole.
• La batteria non può essere ricaricata
• La batteria deve essere rimossa solo per la sostituzione, altrimenti il disposativo non può emettere un segnale di avvertimento in caso di emergenza.
• Si consiglia l'uso del segunte tipo di batteria: "EVE CR17335 3V (CR123A)".
• Dopo aver sostituito la batteria, è assolutamente necessario eseguire un test del dispositorio.

funzione dello strumento

Per garantire il corretto funzionamento dell'unità, osservare i seguenti punti:

L'apparecchio non deve essere coperto!
- L'apparecchio non deve essere verniciato o coperto con carta da parati!
- In nessun caso è consentito après o riparare il disposativo. In caso contrario, la garanzia sera annullata.
- Se l'unità è caduta o è stata danneggiata in altri modo, non deve essere utilizzata.

Volume di fornitura

Rivelatore di fumo ABUS con batteria
- manuale d'uso
- Materialedesignazione

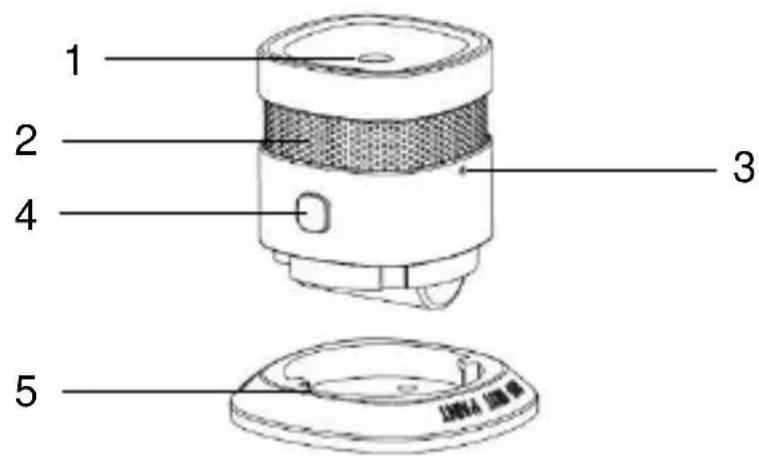

Caratteristiche del dispositivo

No.	targhetto	pronunciarsi
1	uscita suono
2	ingresso fumo
3	chiave di rete	Per l'autoapprendimento/apprendimento in un gateway Z-Wave e il reset di fabbrica
4	Tasto Test/Mute Spia di controllo (LED)	La spia di controllo si trova sotto il pulsante di prova/mute e si accende.
5	Pannello di montaggio	Con fori di montaggio

Specifiche tecniche

• linea elettrica	DC3V CR123A (CR17335) Batteria al litio (sostituibile)
• Rilevamento fumo	riflessione fotoelettrica
• sorteggio corrente	<10 μA (standby) || <90 mA (allarme)
• Temperatura d'esercizio	0 a 40°C
• umidità atmospherica	< 95% (non condensante)
• pressione acustica	85 dB (A)@3 m
• funzione di allarme mute	10 minuti o meno
• area di copertura	max. 40 m² in camera
• luogo d'installazione	Soffitto (solo all'interno)
• radiofrequency	868,42 MHz
• grate	Rete ad hoc Z-Wave
• potenza di trasmissione	dbm < 4.5
• misurazioni	60x60x49.2mm

Principio di funzionamento e caratteristiche prestazionali

• Gas, vapori, calore e fiamme/fuochi non vengono rilevati dal rilevatore di fumo!
• Le personne con problemi di udito potrebbero non essere in grado di sentire l'allarme! In quello caso sono disponibili sensori con segnalazione ottica aggiuntiva!
• Radiazioni elettromagnetice particolarmente elevate possono compromettere il funzionamento del rilevatore. Pertanto, non installare il rilevatore in prossimità di dispositivi che emettono radiazioni elettromagnetiche o di magneti.
• Il rilevatore di fumo funzione secondo il principio ottico (riflessione fotoelettrica) ed è dotato di una camera di misurazione in cui vengono misurate le particelle di fumo penetranti.
• Se la soglia di allarme viene superata, viene emesso un segnale acustico forte.
• Se la soglia di allarme viene superata, viene emesso un segnale acustico forte.

Comportamento in caso di allarme

(1) Avvisatuttiicoinquilini
(2) Aiutare i bambini, i disabili, gli anziani e i malati.
(3) Chiudere tutti i finestrini e le porte dietro di sé.
(4) Lasciare immediamente la casa.
(5) Nonutilizzare ascensori.
(6) Chiamare i vigili del fuoco al 112.

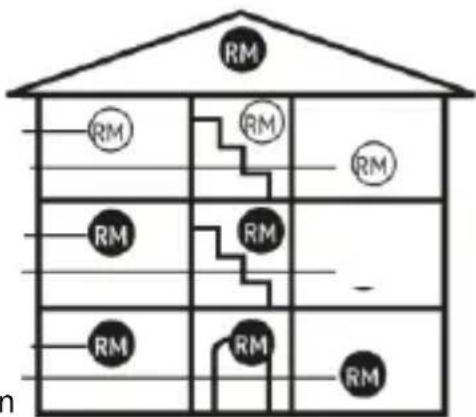

ubicazione

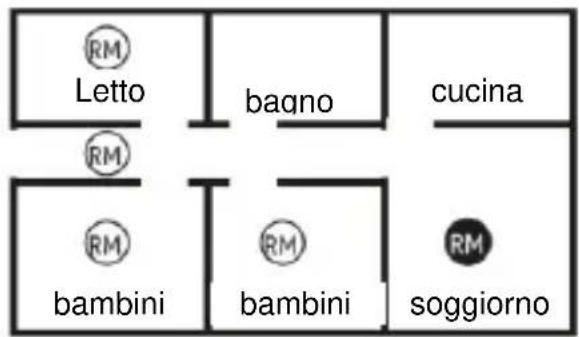

Lettobambini

soggiorno cucina

fabricacriscaldamen

Abb.2

I rilevatori di fumo devono e sere installati almeno in tutte le camere da fatto, le camere per bambini e i corridoi che fungono da vie di fuga, al centro di uomini camera esclusivamente a soffitto (senza montaggio a parete) (fig. 2), a meno che non si verificchi nessuno dei casi speciali.

Scegliere la posizione di montaggio più alta con una distance minima di 50 cm da pareti, mobili e lampade circostanti. Gli apparentecchi possono essere installati in modo Rtmiale ancche in tutti gli altri locali e nei vani scale. Nei servizi igienici (bagno,otine,ecc.) il rilevatore di fumo non è generalmente richiesto a causa del basso rischio di incendio.

Attenersi alla grafica containuta nel presente manuale!

Scelta del luogo Casi speciali

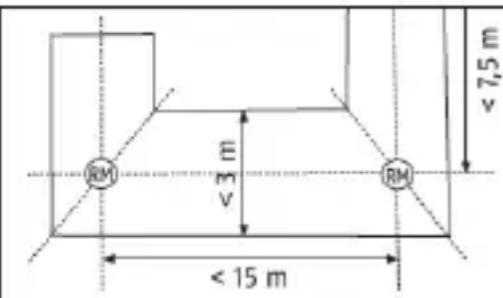

Installazione nel corradoio con larghezza < 3m

• Distanza massima dalles faccerterminali: 7,5 m
• Distanza massima dal rivelatore al rivelatore: 15 m
• Montaggio sulla linea obliqua di incroci, incroci e zone d'angolo

Montaggio in locali a L

• Superficie totale < 60 m^2 : fissato alla linea obliqua
• Superficie totale >60~m^2 : agli lato è trattato come una camera indipendente

travi

• Per travi a soffitto >0,2 m e una superficie totale di < 36m^2 , il montaggio viene eseguito al centro del locale, sia sul travetto che sul pannello del soffitto.
• Per travetti >0,2 m e una superficie totale >36m^2 , il montaggio avviene centralmente su agli singolo pannello e non sui travetti.

Gallerie e Piattaforme

• Per gallerie e piedistalli con lunghezza e larghezza >2 me una superficie totale >16m^2 , viene installato un ulteriore rilevatore di fumo a livello centrale sulla superficie.

tetti inclinati

Non esiste una regolazione speciale per pendenze con angolo di inclinationazione < 20^
Per tetti inclinati altri >20^ , il montaggio avviene a una distanza di 0,5 m - 1 m dal punto più alto.

tetti parzialmente inclinati

• Le pendenze parziali del fatto con una superficie orizzontale del soffitto di larghezza inferiore a 1 m devono essere trattate come pendenze del fatto.
• Per tetti parzialmente inclinati con una superficie del soffitto orizzontale di larghezza >1 m, il montaggio avviene centralmente sulla superficie orizzontale.

Dove il rilevatore di fumo non deve essere installato

• all'aperto (utilizzato solo in ambienti chiusi);
  In un'altezza di installmente >6 metri
• in ambienti in cui l'allarme può essere attivato da disturbi (vapore, condensa, fumo "normale", nebbia, polvere, sporcizia o grasso);
• in prossimità di un'uscita dell'aria o di aperture simili per la ventilazione (tiraggio);
• in zone in cui la temperatura può scendere al di fatto di 0 °C o aumento al di sopra di 40 °C.

Installazione e messa in servizio

Per montare il rilevatore a soffitto, seguire questi passaggi nell'ordine nostrato:

1. Rimuovere il rilevatore di fumo alla base dell'alloggiamento ruotandolo in senso antiorario.
2. Rimuovere la striscia isolante per alimentare l'unità.

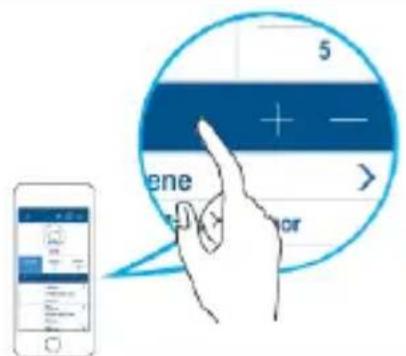

• Premere il tasto "+" nell'applicazione per avviare il processo di appendimento. Selezionare il dispositivo corrispondente nell'elenco.
• Secondo le istruzioni dell'app: Premere il pulsante di rete tre volte entro 1,5 secondi. Il LED verde si accende e un messaggio corrispondente nell'app conferma che l'autoapprendimento è stato eseguito correttamente. (entro un massimo di 30 secondi)
• Per apprendere il dispositorio, premere il tasto "-" nell'app, seguire le istruzioni e premere il tasto di rete volte entro 1,5 secondi. Il LED verde si accende 6 per confermare il successo dell'apprendimento.

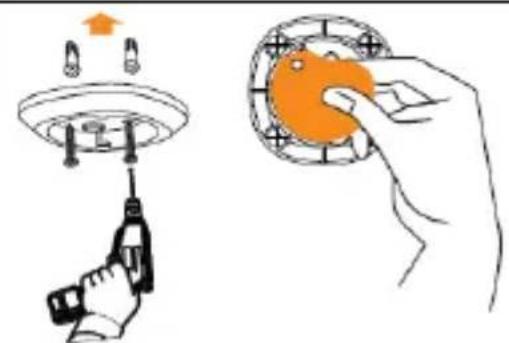

montaggio

Durante la marcatura dei fori, assicurarsi che non vi siano linee elettriche/cavi, tubi o altri importanti componenti di montaggio dietro il luogo di montaggio!

1. Fissare la piastra di montaggio al soffitto con le viti. (raccomandato)
2. Alternativa: Allentare il coperchio dell'adesivo biadesivo e incollare la piastra di montaggio al soffitto.
3. Fissare l'apparecchio alla piastra di montaggio ruotandolo in senso orario.

La mancata osservanza delle istruzioni per la scelta e l'installazione sul posto cui provocare lesioni, ad es. a causa della caduta dei rilevatori di fumo.

Display e funzione

statonormale

In condizioni normali, il LED rosso di controllo lampeggia una volta agli 53 secondi perindicare che il rilevatore è pronto per l'uso.

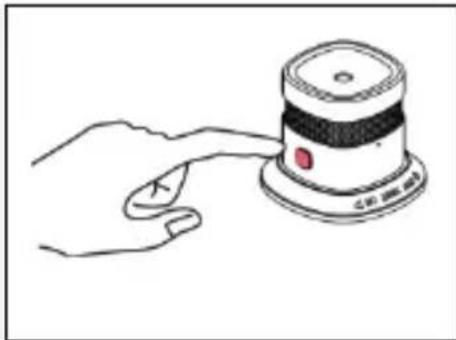

Controllo dell'elettronica dell'apparecchio

Controllare regolarmente il funzionamento del rilevatore di fumo premendo

Premere il tasting Test/Mute. Viene emesso un segnale acustico e il LED rosso lampeggia.

Questo non segnala la presenza di fumo nell'aria ambiente, ma conferma piuttosto il corretto funzionamento del rilevatore di fumo.

È essenziale testare il funzionamento del rilevatore dopo l'installazione. Si raccomanda inoltre un controllo regolare.

Per proteggere l'udito, tenere un braccio lontano dal dispositivo!

Premere brevamente il pulsante Test/Mute per eseguire un test.

Batteria scarica

Se la tension della batteria del rivelatore scende al di sotto di unarto valore, il rivelatore segnala quello lampeggiando il LED rosso e un segnale acustico di avvertimento (ogni 53 secondi) Quando quello segnale acustico suona, la batteria del rivelatore deve essere immediatamente sostituita da una nuova batteria.

Dal momento del primo segnale di allarme della batteria, il rilevatore è ancora pronto per l'uso e completamente funzionante per almeno 7 giorni!

Autotest con messaggio di erre automatico

Il disposativo di allarme fumo esgue un autotest periodico.

Se la sensibilità di attivazione del rivelatore scende al di fatto di una soglia minima richiesta (ad es. a causa di uno sporco eccessivo nella camera di rivelazione fumi), il LED rosso si accende agli 53 secondi e un segnale acustico di avventamento suona due volte.

Se la segnalazione di erre non può essere eliminata pulendo il rilevatore, è necessario sostituirlo immediatamente (vedere "Cura e manutenzione")!

Condizione di allarme: Fumo

Se viene rilevata la presenza di fumo,iene emesso un segnale acustico forte e pulsante e il LED rosso lampeggia simultaneamente a brevi intervalli. In quello caso procedere come descririto nel capitolo "Comportamento in caso di allarme".

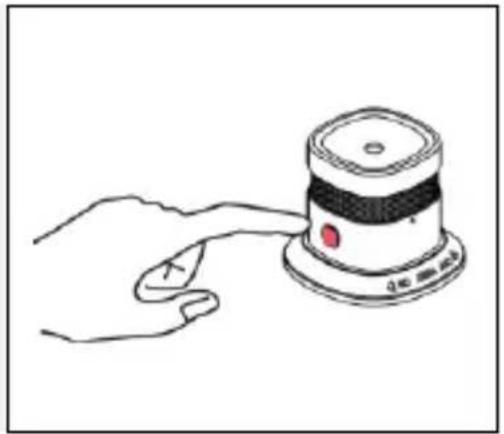

funzione di allarme mute

Se il rilevatore è in modalità di allarme, l'allarme acustico può essere disattivato per 10 minuti premendo il pulsante di prova/mutazione.

Se la funzione di silenziamento è attiva, il LED grosso lampeggia agli 10 secondi.

Se dopo 10 minuti di muting nella camera di fumo viene ancora rilevato del fumo, l'allarme acustico suona di nuovo.

Cura e manutenzione

Cosa fare in caso di segnalazioni di inganno?

Le possibili cause di allarmi di inganno sono: Lavori di saldatura e taglio, saldatura e altri lavori a caldo, lavori di segatura erettifica, polvere dovuta a lavori di costruzione o di pulizia, influssi elettromagnetic estremi, fluttuazioni di temperatura che provocano la condensazione dell'umidità dell'aria nel rilevatore.

• In caso di lavori in prossimità del rilevatore che provochino un falso allarme, è opportuno coprirlo o rimuoverlo temporaneamente. Al termine dei lavori, tuttavia, è necessario ripristinare e verificare la prontezza operativa originale!

depurazione

In conformità con lo standard tedesco DIN 14676, la funzionalità di agli rilevatore di fumo installato deve essere verificata regolarmente e garantita da interventi di manutenzione.

Ciò comprende un'ispezione almeno una volta agli 12 ± 3 anni, compresi la manutenzione e il collaudio funzionale dei segnali di avvertimento.

I risultati e le misure devono essere documentati di risultenza.

• I rilevatori di polvere devono essere puliti. I depositi di polvere nelle fissure di aerazione del rilevatore sono essere aspirati o espulsi.
• Se necessario, la polvere può essere rimossa con una spazzola.
• La superficie può essere pulita con un panno leggermente inumidito con acqua e sapone.
• Assicurarsi che l'acqua non penetri all'interno dell'apparecchio! Non pulire l'apparecchio in lavastoviglie!
• Non utilizzato detergenti aggressivi, abrasivi, caustici, chimici o spazzole dure!

manutenzione

• I componenti elettronici di agli rilevatore di fumo sono soggetti a processi di invecchiamento. Inoltre, le zanzariere e le camere di misurazione dei fumi si sporcano con il tempo.
• Per poter garantire il piano funzionamento di agli rilevatore di fumo, è necessario sostituirlo entro e non及其他 10 anni alla messa in funzione!

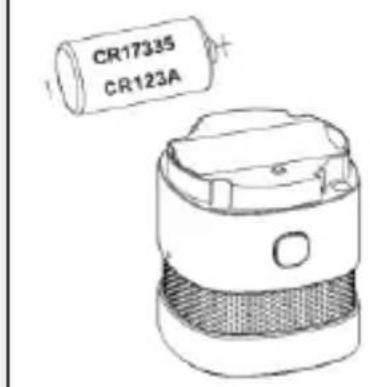

Sostituzione della batteria

1. Ruotare l'unità in senso antiorario, rimuoverla alla piastra di montaggio e rimuovere la batteria.
2. Inserire una nuova batteria, verificare che la polarità sia corretta.
3. Provare il rilevatore di fumo. Per fare ciò, premere il pulsante Test. Il tono di allarme suona e quindi segnala il corretto funzionamento del rilevatore di fumo.
4. Ruotare di nuovo l'apparecchio in senso orario sulla piastra di montaggio.

Ripristina impostazioni di fabbrica

Rimuovere la batteria. Tenere premuto il pulsante Network (Rete) 10 sec. L'unità ritorna alle impostazioni di fabbrica.

fideiussione

• I prodotti ABUS sono progettati, fabbricati e testati secondo le normative vigenti con la massima cura.
• La garanzia copre solo i difetti attribuibili a difetti di materiale o di fabbricazione al momento della vendita. Se vi è evidenza di un difetto di materiale o di fabbricazione, il rilevatore di fumo sare è riparato o sostituito a discrezione del garante.
• In questi casi, la garanzia si estingue al termine del periodo di garanzia originale di 2 anni. Sono espessamente esclude ulteriori rivendicazioni.
• Le batterie fornite sono escluse alla garanzia.
• ABUS declina agli responsabilità per difetti e danni causati da influssi esterni (ad es. trasporto, forza, uso improprio), uso improprio, normale usura o inosservanza delle presenti istruzioni.

• Se viene fatto valere un diritto di garanzia, la ricevuta d'acquisto originale con la data d'acquisto e una breve descrizione scritta del difetto devono essere allegate al disposativo di allarme fumo al quale si intende opporsi.

• Se si notation un difetto nel rilevatore di fumo che era più presente al momento della vendita, si prega di contattare il venditore direttamente entro i primi due anni.

smercio

Smaltire il dispositivo in conformità alla Direttiva CE 2012/19/UE - RAEE (Rifiuti di apparecchiature elettriche ed elettroniche). In caso di domande, contattare l'autorità locale competente per lo smaltimento. Per informazioni sui punti di raccolta dei vecchi apparecchi, rivolgersi, ad esempio, alle autorità comunali, alle aziende locali di smaltimento rifiuti o al rivenditore.

Dichiarazione di conformità

Con la presente ABUS Security-Center dichiara che i prodotti allegati sono conformi alle seguenti direttive relative ai prodotti:

Direttiva RED 2014/53/UE,

Direttiva EMC 2014/30/EU,

Direttiva 2011/65/UE RoHS.

Il testo completo della dichiarazione di conformità UE è disponibile al segunte indirizzo Internet: www.abus.com/product/Artikelnummer ("Numero di articolo" nel link deve essere sostituito dal numero di articolo dei prodotti allegati).

Essa cui essere richiesta anche al seguente indirizzo: ABUS Security-Center GmbH & Co KG, Linker Kreuthweg 5, 86444 Affing, GERMANIA

dichiarazione di prestazione

Questo rilevatore di fumo è stato testato e certificato come prodotto da costruzione in conformità all'UE 305/2011. La produzione è monitorata da controllingi regolari e indipendenti per garantire il rispetto dei requisiti legali e normativi.

La dichiarazione di prestazione SHRM10000#2018 è disponibile all'indirizzo www.abus.com/ger/Service/Leistungserklaerungen
