BEDIENUNGSANLEITUNG SHBW10000 ABUS

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL

Einführung 3
Sicherheitshinweise 5
Lieferumfang 7
Geratemberkmale. 8
Technische Daten 9
Funktionsprinzip und Leistungsmerkmale 10
Verhalten im Alarmfall 11
Standortwahl 11
Montage und Inbetriebnahme 15
Anzeige und Funktion 18
Pflege und Wartung 21
Gewährleistung 24
Entsorgung 25
Konformitätserklarung 26
Leistungserklärung 26

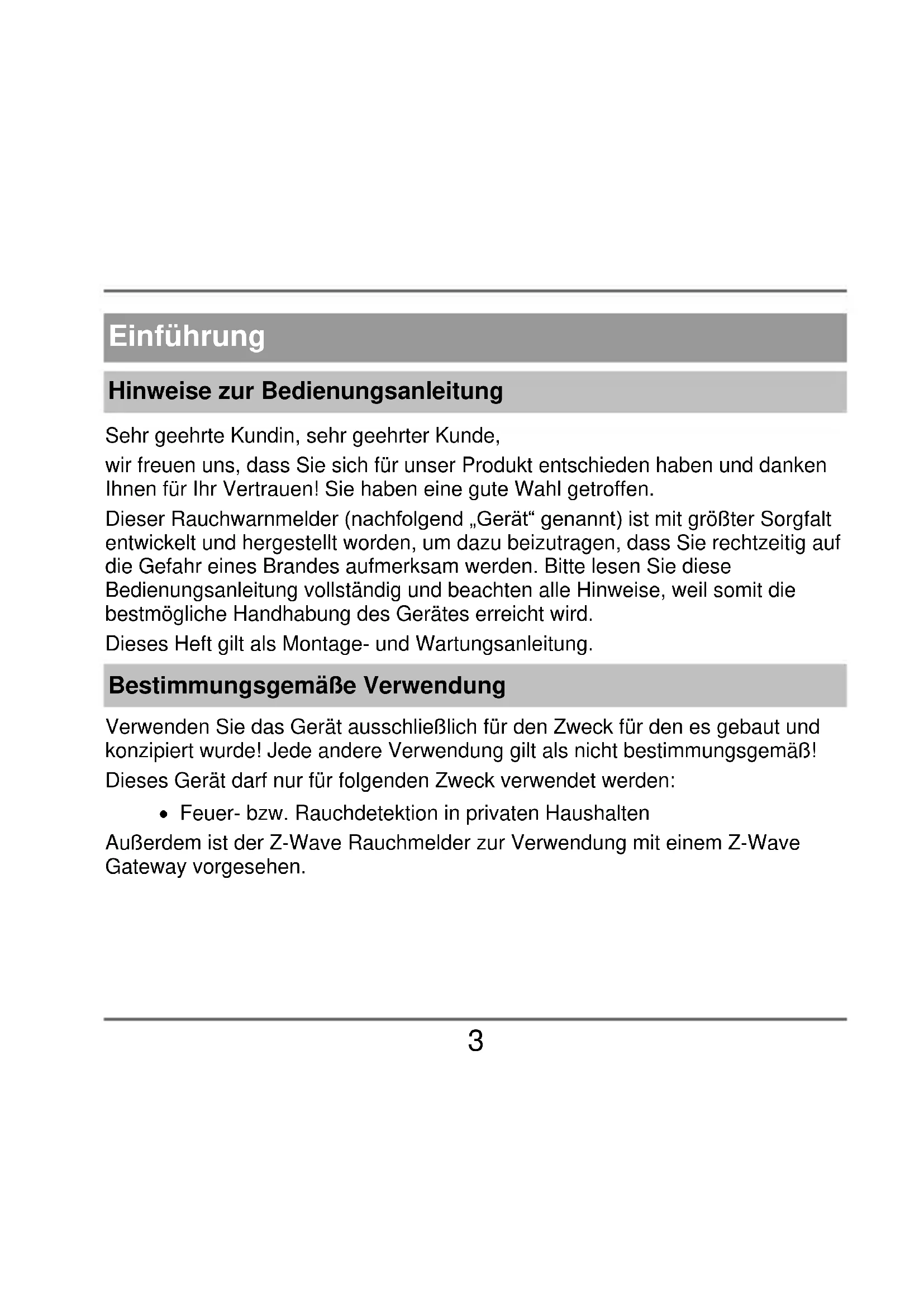

Einführung

Hinweise zur Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für unser Produkt entschieden haben und danken Ihnen für Ihr Vertrauen! Sie haben eine gute Wahl getroffen.

Dieser Rauchwarnmelder (nachfolgend „Gerät“ genannot) ist mit größter Sorgfalt entwickelt und hergestellt worden, um dazu bezutragen, dass Sierechtzeitig auf die Gefahr eines Brandes aufmerksam werden.itte lessen Sie diese Bedienungsanleitung vollständig und beachten alle Hinweise, weil damit die bestmögliche Handhabung des Gerätes erreicht wird.

Dieses Heft gilt als Montage- und Wartungsanleitung.

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerätarf nur für folgenden Zweck verwendet werden:

• Feuer- bzw. Rauchdetektion in privaten Haushalten

Außerdem ist der Z-Wave Rauchmelder zur Verwendung mit einem Z-Wave Gateway vorgesehen.

Haftungsbeschränkung

Ohne Rechte beschränken sich auf die Reparatur oder den Ersatz dieser Produkttes im Lieferzustand. ABUS Security Center übernimmt keine Haftung für jegliche spezielle, beiläufig entstandene oder Folgeschäden, inklusive, aber nicht beschränkt auf entwickelte Ertragsbeinbüssen, Gewinneinbüssen, Einschränkungen bei der Verwendung der Software, Verlust oder Wiederherstellung von Daten, Kosten für Ersatzeinrichtungen, Ausfallzeiten, Sachschäden und Forderungen Dritter, infolge von u.a. aus der Gewährleistungs erwachsenden, vertraglichen, gesetzlichen oder schadenersatzrechtlichen Wiederherstellungsansprüchen ungeachtet anderer beschränkter oder per Gesetz implizierter Gewährleistungsbestimmungen oder für den Fall, dass die beschränkte Gewährleistung nicht gilt, beschränkt sich der Haftungsumfang von ABUS Security Center auf den Kaufpreis des Produkttes.

Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden. © ABUS Security-Center GmbH & Co. KG, 10/2018

Sicherheitshinweise

Symbolerklarung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol	Signalwort	Bedeutung
	Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für die Gesundheit.
	Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für ihre Gesundheit durch elektrische Spannung.
	Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
	Hinweis	Hinweis auf wichtige Informationen.

Verpackung

• Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern - Erstickungsgefahr!
• Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.

Batteriehinweise

Das Gerät wird über eine auswechselbare 3 V Lithium-Batterie versorgt.

• Direkte starke Wärme kann die Batterien beschädigen. Stellen Sie das Gerät dazu nicht auf Hitzequellen (z. B. Heizkörper) oder unter direktes Sonnenlicht.
  Die Batterie kann nicht wieder aufgeladen werden
  Die Batterie sollte nur zum Wechseln entfernt werden, andernfalls kann das Gerät im Notfall kein Warnsignal abgeben.
• Wir empfehlen die Verwendung folgenden Batterietypes: "EVE CR17335 3V (CR123A)"
• Nach Austausch der Batterie ist ein Gerätetest unbedingt notwendig.

Gerätefunktion

Um eine einwandfrei Gerätefunktion zu gewährleisten, beachten Sieitte die folgenden Punkte:

• Das Gerätarf nicht abgedeckt werden!
• Das Gerätarf nicht überstrichen oder mit Tapeten abgedeckt werden!
• Sie dürfen das Gerät keinesfalls öffnen oder reparieren. Bei Nichtbeachtung erlischt die Garantie.
• Wenn das Gerät heruntergefallen ist oder anderweitige Schäden davongetragen hat, damit es nicht mehr benutzt werden.

Lieferumfang

• ABUS Rauchwarnmelder inclusive Batterie
  Bedienungsanleitung
• Installationsmaterial

Gerätemerkmale

No.	Bezeichnung	Commentar
1	Schallaustrittsöffnung
2	Rauchelinlassöffnung
3	Netzwerk-Taste	Zum Anlernen / Auslernen an ein Z-Wave Gateway und Werks-Reset
4	Test/Stumm Taste Kontroll-Licht (LED)	Das Kontroll-Licht befindet sich unterhalb der Test/Stumm-Taste und scheint hindurch.
5	Montageplatte	Mit Montagelöchem

Technische Daten

• Spannungsversorgung	DC3V CR123A (CR17335) Lithium-Batterie (wechselbar)
• Rauchdetektion	fotoelektrische Reflexion
• Stromaufnahme	<10 μA (Standby) || <90 mA (alarm)
• Betriebstemperatur	0 bis 40°C
• Luftfeuchtigkeit	< 95% (nicht kondensierend)
• Schalldruck	>85 dB (A)@3 m
• Alarmstummschaltung	< 10 Minuten
• Erfassungsbereich	max. 40 m² innerhalb eines Raumes
• Montageort	Decke (ausschließlich in Innenräumen)
• Funkfrequenz	868.42 MHz
• Netzwerk	Z-Wave Ad-Hoc Netzwerk
• Sendeleistung	< 4,5 dbm
• Abmessungen	60x60x49.2mm

Funktionsprinzip und Leistungsmerkmale

• Gase, Dämpfe, Hitze und Feuerschein/Flammen werden durch den Rauchwarnmelder nicht erkann!
• Personen mit beeinträchtigter Hörleistung können den Alarm möglicherweise nicht horen! Für einen solchen Fall gibt es Melder mit zusätzlicher optischer Signalisierung!
• Besonderss hohe elektromagnetische Strahlungen konnen die Funktion des Melders beeinträchtigen. Installieren Sie den Melder deshalb nicht in der Nähe von Geräten, die elektromagnetische Strahlung aussenden oder in der Nähe von Magneten.
• Der Rauchwarnmelder arbeitet nach dem optischen Prinzip (photoelektrische Reflektion) und besitzte eine Messkammer, in der eindringende Rauchpartikel gemessen werden.
• Wird die Alarmschwelle übersritten ertont ein lautstarker, akustischer Alarm.
• Wird die Alarmschwelle übersritten ertont ein lautstarker, akustischer Alarm.

Verhalten im Alarmfall

(1) Warnen Sie alle Mitbewohner
(2) Helfen Sie Kindern, behinderten, äteren und kranken Menschen.
(3) Schließen Sie alle Fenster und Turen hinter sich.
(4) Verlassen Sie umgehend das Haus.
(5) Benutzen Sie keine Aufzüge.
(6) Alarmieren Sie die Feuerwehr: Tel. 112.

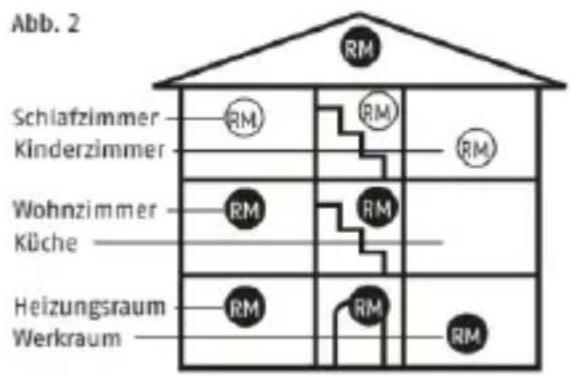

Standortwahl

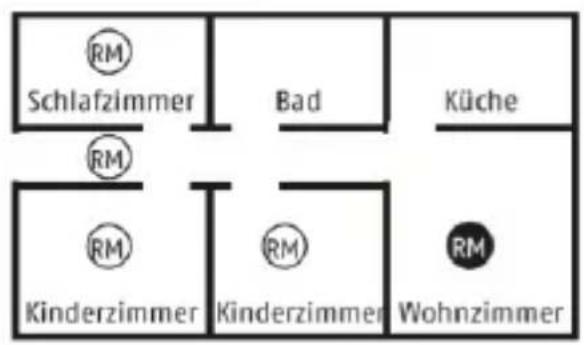

Rauchwarnmelder sollenn als Mindestausstattung in allen Schlafräumen, Kinderzimmern und Fluren, die als Fluchtwege dieren, jeweils in der Raummitte ausschließlich an der Zimmerdecke (keine Wandmontage) dauerhaft installiert werden (Abb. 2), sofern keiner der Spezialfälle zutrift.

Wahlen Sie den hochst gelegen den Montageort mit einem Mindestabstand von 50 cm zu umliegenden Wänden, Möbelstücken und Lampen. Eine optimale Ausstattung erreichen Sie, wenn die Geräte auch in allen übrigen Räumen sowie in den Treppenfluren installiert werden. In Waschräumen (Bad, Toilette etc.) ist ein Rauchwärnmelder in der Regel wegen der geringen Brandgefahr nicht erforderlich.

Bitte beachten Sie die Grafiken in dieser Anleitung!

Standortwahl Spezialfälle

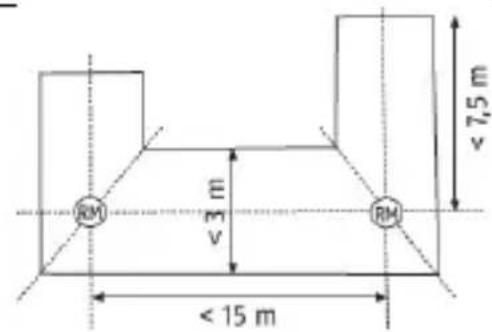

Montage im Flur mit einer Breite < 3 m

Maximaler Abstand zu den Stirnseiten: 7,5 m
Maximaler Abstand von Melder zu Melder: 15 m
Anbringung an der Gehrungslinie von Kreuzungen, Einmündungen und Eckbereichen

Montage in L-förmigen Räumen

• Gesamtliche < 60m^2 : Anbringung an der Gehrungslinie
• Gesamtfläche >60m^2 :Jede Seite wird wie ein eigenständiger Raum behandelt

Deckunterzüge

• Für Deckenunterzüge >0,2m und einer Gesamtfläche von < 36~m^2 erfolgt die Montage in der Raummitte wahlweise auf dem Unterzug oder dem Deckenfeld.
• Für Deckenunterzüge >0,2m und einer Gesamtfläche von >36m^2 erfolgt die Montage mittig auf jedem Deckenfeld und nicht auf den Unterzügen.

Galerien und Podeste

• Bei Galerien und Podesten mit einer Länge und Breite von >2m und einer Gesamtflache von >16m^2 erfolgt die Montage eines zusätzlichen Rauchwarnmelder mittig auf der Fläche.

Dachschrägen

• Für Schrägen mit einem Neigungswinkel < 20^ gibt es keine Sonderregelung.
• Bei Dachschrägen über >20^ erfolgt die Montage mit einem Abstand von 0,5 m - 1 m vom hochsten Punkt.

teilweise Dachsgrägen

• Teilweise Dachschrägen mit einer horizontalen Deckenfläche mit einer Breite von < 1 m sind wie Dachschrägen zu behandeln.
• Bei teilweiser Dachschräge mit einer horizontalen Deckenfläche mit einer Breite von >1 m erfolgt die Montagemittig an der horizontalen Fläche.

Wo der Rauchwarnmelder nicht installiert werden sollente

• im Freien (Einsatz nur in geschlossenen Räumen);
  In einer Einbauhöhe >6 Meter
• in Räumen in denen der Alarm durch Störgräben (Dampf, Kondensation, „normalen“ Rauch, Dunst, Staub, Schmutz oder Fett) ausgelöst werden kann;
• geben einem Luftabzug oder ähnlichen Lüftungsöffnungen (Zugluft);
• in Bereichen, in denen die Temperatur unter 0^ fallen oder über 40^ steigen kann.

Montage und Inbetriebnahme

Führn Sie die folgenden Schritte in der gegebenen Reihenfolge aus, um den Melder an der Decke zu montieren:

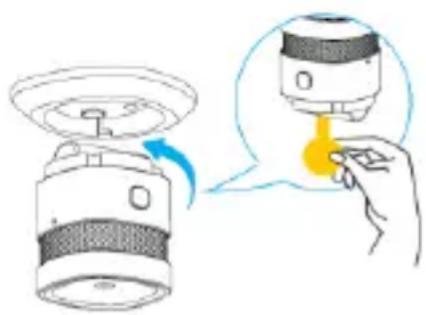

1. Rauchwarnmelder durch Drehengegen den Uhrzeigersinn vomGehäusesockel loseN.
2. Entfernen Sie den Isolierstreifen, um das Gerät mit Strom zu versorgen.

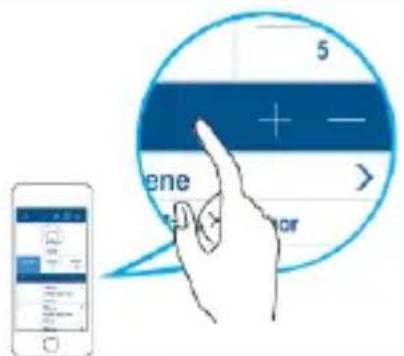

Einlernen / Auslernen am Gateway

• Drücken Sie die "+" Taste in der App um den Einlern-prozess zu starten. Selektieren Sie das entsprechende Gerät in der Liste.
  Gemäß den Hinweisen in der App: Drücken Sie innerhalb von 1.5 Sekunden 3 mal die Netzwerktaste. Die Grüne LED leuchtet auf und ein entsprechender Hinweis in der App bestätigt, dass das Einlernen erfolgreich ist. (innerhalb von maximal 30 Sekunden)
• Um das Gerät auszulernen drücken Sie die "-Taste in der App, folgen den Anweisungen und drücken innerhalb von 1.5 Sekunden 3 mal die Netzwerktaste. Die Grüne LED leuchtet 6 auf, um das erfolgliche Auslernen zu bestätigen.

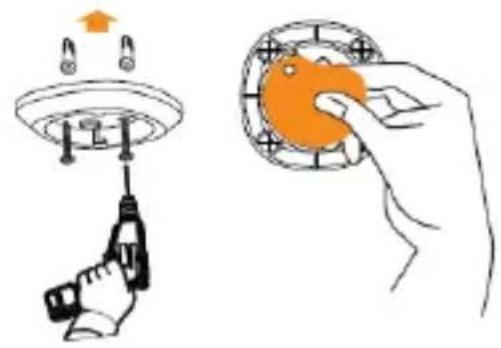

Montage

Stellen Sie beim Markieren der Bohrlocher sich, dass sich keine elektrischen Leitungen/Kabel, Rohrleitungen oder andere wichtige Installationskomponenten hinter der Montagestelle befinden!

1. Befestigen Sie die Montageplatte mit den Schrauben an der Decke. (empfohlen)
2. Alternative: Losen Sie die Abdeckung des doppelseitigen Klebers und kleben die Montageplatte an die Decke.
3. Befestigen Sie das Gerät an der Montageplatte durch Drehen im Uhrzeigersinn.

Bei Nicht-Beachtung der Hinweise zu Standortwahl und Montage kann Verletzungsgefahr entstehen, z.B. durch herabfallende Rauchwarnmelder.

Anzeige und Funktion

Normalzustand

Die rote Kontroll-LED blinkt im Normalzustand alle 53 Sekunden einmal und signalisiert so die Betriebsbereitschaft des Melders.

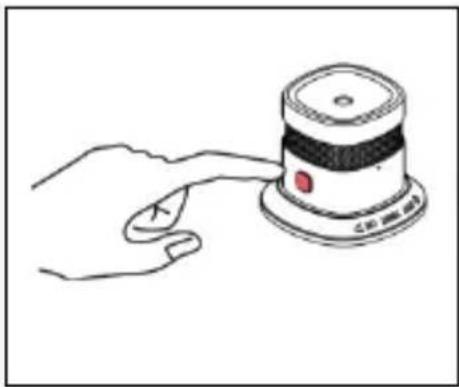

Test der Geräteelektronik

Überprüfen Sie die Funktion des Rauchwarnmelders regelmäßig indem Sie die Test/Stumm-Taste drücken. Der Warnton ertont und die rote LED blinkt auf.

Dies signalisiert nicht, dass Brandrauch in der Raumluft vorhanden ist, sondern bestätigt die ordnungsgemäße Funktion des Rauchwarnmelders

Testen Sie die Funktion des Melders unbedingt nach der Installation. Zusammenlich wird eine regelmäßige Überprüfung empfohlen.

Halten Sie damit zum Schutz Ihres Gehörs eine Armlänge Abstand zum Gerät!

Drücken Sie kurz die Test/Stumm-Taste um einen Test durchzufahren.

Schwache Batterie

Unterschiedet die Batteriespannung des Melders einen gewissen Wert, signalisiert dies der Melder durch Aufblinken der roten LED und ein akustisches Warnsignal (alle 53 Sekunden) Beim Ertönen these Warnsignals muss die Batterie des Melders unverzüglich durch eine neue Batterie ersetzt werden.

Ab dem Zeitpunkt des ersten Batteriewarningsignals, ist der Melder noch immer mindestens 7 Tage betriebsbereit und voll Funktionsfähig!

Selbstest mit automatischer Fehlermeldung

Der Rauchwarnmelder durchlauf periodisch einen Selftest.

Fällt die Auslöseempfindlichkeit des Melders unter eine erforderliche Mindeutschwelle (z.B. durch übermäßige Verschmutzung der Rauchmesskammer), leuchtet die rote LED alle 53 Sekunden auf und ein akustisches Warnsignal ertönt zweimal.

Lässt sich die Fehlermeldung durch Reinigen des Melders nicht beseitigen, muss der Melder unverzüglich ausgetauscht werden (siehe Kapitel „Pflege und Wartung“)!

Alarmzustand: Rauch

Wird Brandrauch detektiert ertönt ein lauter, pulsierender Alarmton und die rote LED blinkt zeitgleich in kurzen Abständen. Gehen Sie in thisem Fall wie im Kapitel „Verhalten im Alarmfall" beschrieben vor.

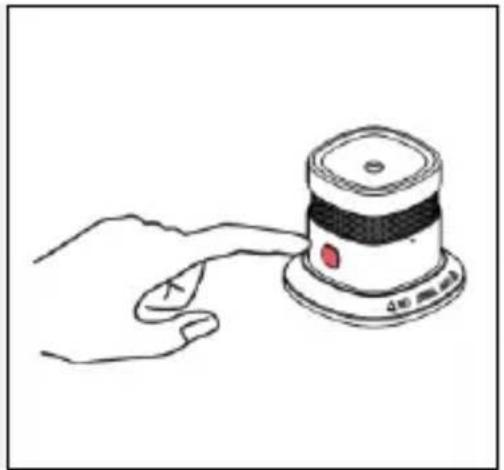

Alarm-Stummschaltefungtion

Befindet sich der Melder im Alarmzustand, kann die akustische Alarmierung mittels Drucken der Test/Stumm-Taste für 10 Minuten deaktiviert werden.

lst die Stummschaltefunktion aktiv, blinkt die rote LED alle 10 Sekunden.

Wird nach Ablauf der 10-minütigen

Stummschaltung immer noch Brandrauch in der Rauchmesskammer detektiert, ertont der akustische Alarm erneut.

Pflege und Wartung

Was tun bei Tauschungsalmen?

Mögliche Ursachen für Tauschungsalarme sind: Schweiß- und Trennarbeiten, Löt- und sonstige Heißarbeiten, Säge- und Schleifarbeiten, Staub durch Baumaßnahmen bzw. Reinigungsrarbeiten, extreme elektromagnetische Einwirkungen, Temperaturschwankungen die zur Kondensation der Luftfeuchte im Melder führen.

• Bei Tauschungsalarm hervorrufenden Arbeiten im Umfeld des Melders, sollen dieser vorübergehend abgedeckt oder entfernt werden. Nach Abschluss der Arbeiten muss die ursprüngliche Funktionsbereitschaft jedoch zwingend wiederhergestellt und überprüft werden!

Reinigen

Gemäß der deutschen Anwendungsnorm DIN 14676 muss die Funktionsfähigkeit jeder installierten Rauchwarnmelders regelmäßig überprüft und durch Instandhaltungsmaßnahmen sichergestellt werden. Dies beinhaltet eine Inspektion mindestens einmal im Abstand von 12 ± 3 Monaten inklusive Wartung und Funktionsprüfung der Warnsignale. Die Ergebnisse und Maßnahmen sind entsprechend zu dokumentieren.

• Verstaubte Melder mussen gereinigt werden. Staubablagerungen in den Luftschlitzen des Melders können abgesaugt oder ausgeblasen werden.
• Falls erforderlich, kann der Staub mit einem Pinsel entfernt werden.
  Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden.
• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt! Gerät nicht in der Spülmaschine reinigen!
• Benutzen Sie keine scharfen, spitzen, scheuernden, atzende Reinigungsmittel, Chemikalien oder harte Bürsten!

Wartung

Die elektronischen Bauteile jeges Rauchwarnmelders sind Alterungsprozessen unterworfen. Zudem verschmutzen Insektenschutzgitter und Rauchmesskammer unweigerlich im Laufe der Zeit.
Um die volle Funktion jeder Rauchwarmelders gewährleisten zu konnen, ist dieser spätestens 10 Jahre nach Inbetriebnahme zu ersetzen!

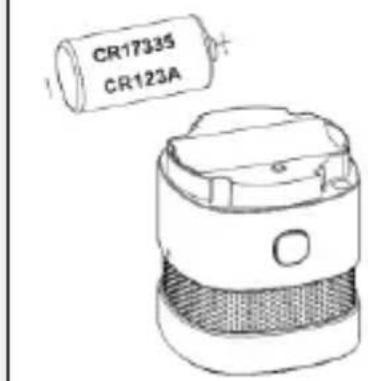

Batteriewechsel

1. Drehen Sie das Gerät gegen den Uhrzeigersinn, entfernen es von der Montageplatte und entnahmen Sie die Batterie.
2. Legen Sie eine neue Batterie ein,
   achten Sie auf korrekte Polung.
3. Testen Sie den Rauchmelder. Drücken Sie hierzu die Test-Taste. Der Alarm-Ton ertont und signalisiert so, die ordnungsgemäß Funktion des Rauchmelders.
4. Drehen Sie das Gerät wieder im Uhrzeigersinn auf die Montageplatte.

Werkseinstellungen zurücksetzen

Drücken Sie die Netzwerk-Taste und halten diese 10 Sekunden lang gedrück. Das Gerät setzen sich in den Werkszustand zurück.

Gewährleistung

• ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.
• Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zum Verkaufszeitpunkt zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird der Rauchwarnmelder nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.
• Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.
• Von der Gewährleistung ausgeschlossen sind mitgelieferte Batterien.
• ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäß Anwendung, normalen Verschleib oder durch Nichtbeachtung dieser Anleitung entstanden sind.

• Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden Rauchwarnmelder der original Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.
• Sollten Sie an dem Rauchwarnmelder einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahreitte direkt an ihren Verkäufer.

Entsorgung

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG Richtlinie 2012/19/EU - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständigeCOMMUNALE Behörde. Informationen zu Rücknahmestellen für ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde-bzw. Stadtverwaltung, den örtlichen Mullentsorgungsunternehmen oder bei ihrer Handl.

Konformitätserklärung

Hiermit erklärt ABUS Security-Center, dass das/die beiliegende(n) Produkt(e) die folgenden Richtlinien, die das/die Produkt(e) betreffen, erhält:

RED-Richtlinie 2014/53/EU,

EMV-Richtlinie 2014/30/EU,

RoHS-Richtlinie 2011/65/EU.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden

Internetadresse verfügbar: www.abus.com/product/Artikelnummer

„Artikelnummer“ im Link ist mit der Artikelnummer des/der beiliegenden

Produkt(e) zu ersetzen

Sie kann auch unter folgender Adresse bezogen werden: ABUS Security-Center

GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Leistungsserklärung

Dieser Rauchwarnmelder ist nach Verordnung EU 305/2011 als Bauprodukt geprüft und zertifiziert. Die Produktion wird durch regelmäßige und unabhängige Kontrollen auf unveränderte Einhaltung der gesetzlichen und normativen Vorgaben überwacht.

Die Leistungserklarung SHRM10000#2018 finden Sie unter

wwwabus.com/ger/Service/Leistungserklaerungen

SHRM10000

Z-Wave Smoke Detector

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL

ABUS Security-Center GmbH & Co KG, 10/2018

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL

ABUS Security-Center GmbH & Co KG, 10/2018

veiligheidsborden

uitleg van symbolen

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL

ABUS Security-Center GmbH & Co KG, 10/2018

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL

RED-direktiv 2014/53/EU,

EMC-direktiv 2014/30/EU,

RoHS-direktiv 2011/65/EU.

("Artikelnummer" i linket skal erstattes med articelnummeret for det/de medfolgende produkt(er))

wwwabus.com/ger/Service/Leistungserklaerungen

SHRM10000

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL

ABUS Security-Center GmbH & Co KG, 10/2018

avisos de seguridad

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL

RED-direktiv 2014/53/EU,

EMC-direktiv 2014/30/EU,

RoHS-direktiv 2011/65/EU.

Den fullständiga texten i EU-forsakran om overensstammelse ar tillganglig under foljande webbadress: www.abus.com/product/Artikelnummer (posten

Prestandadeklarationen SHRM10000#2018 hittar du pa: www.abus.com/ger/Service/Leistungserklaerungen

SHRM10000

Z-Wave Czujka dymu

Bedienungs-, Installations- und Wartungsanleitung

D

GB

User manual

F

Manuel utiliseur

NL
