MANUALE UTENTE Miinimo 3 CHICCO

CONFEZIONE DEL PRODOTTO O CO-

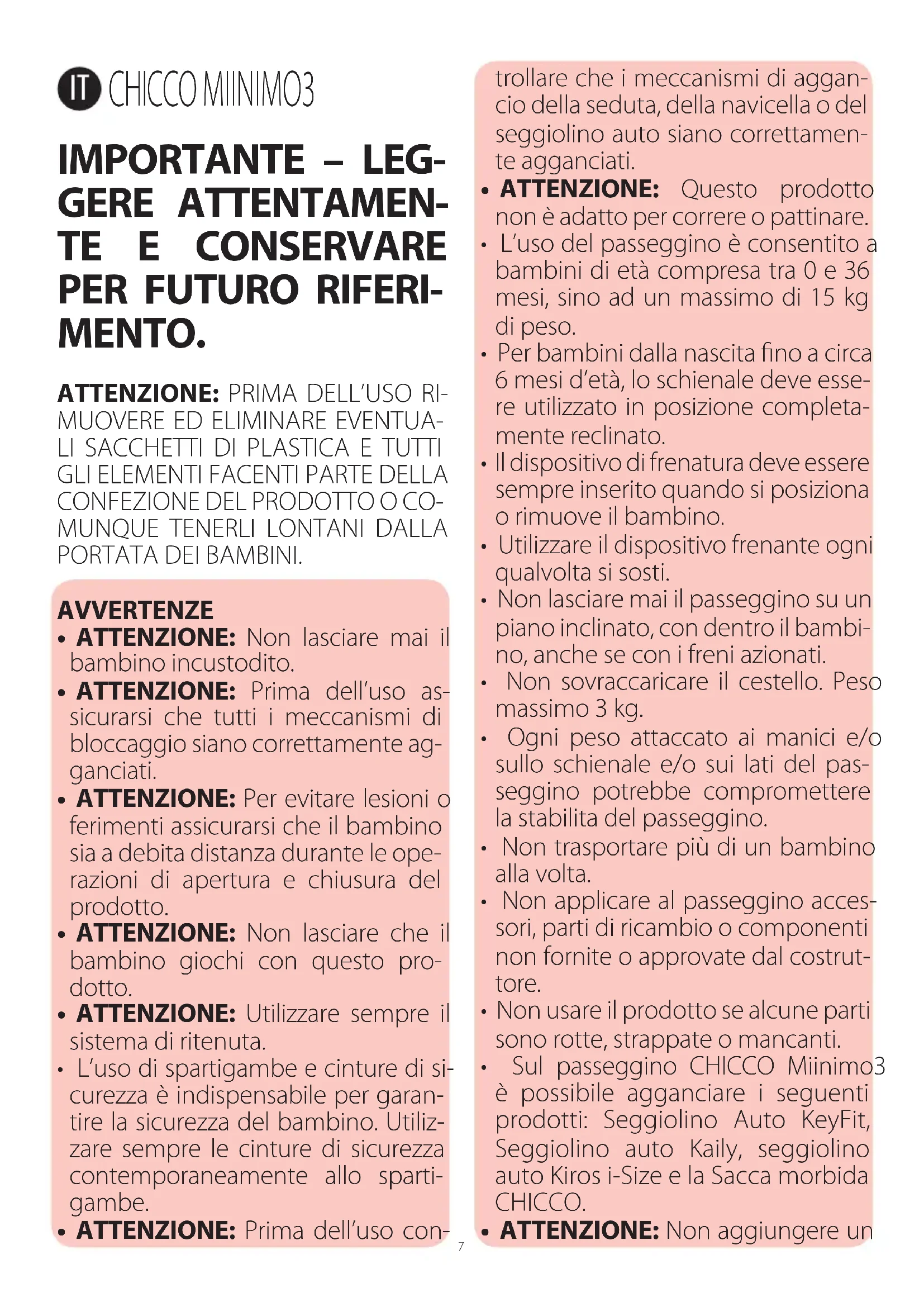

• ATTENZIONE: Non lasciare mai il bambino incustodito.

• ATTENZIONE: Prima dell’uso as- sicurarsi che tutti i meccanismi di bloccaggio siano correttamente ag- ganciati.

• ATTENZIONE: Per evitare lesioni o ferimenti assicurarsi che il bambino sia a debita distanza durante le ope- razioni di apertura e chiusura del prodotto.

• ATTENZIONE: Non lasciare che il bambino giochi con questo pro- dotto.

• ATTENZIONE: Utilizzare sempre il sistema di ritenuta.

• L’uso di spartigambe e cinture di si- curezza è indispensabile per garan- tire la sicurezza del bambino. Utiliz- zare sempre le cinture di sicurezza contemporaneamente allo sparti- gambe.

• ATTENZIONE: Prima dell’uso con- trollare che i meccanismi di aggan- cio della seduta, della navicella o del seggiolino auto siano correttamen- te agganciati.

• ATTENZIONE: Questo prodotto non è adatto per correre o pattinare.

• L’uso del passeggino è consentito a bambini di età compresa tra 0 e 36 mesi, sino ad un massimo di 15 kg di peso.

• Per bambini dalla nascita no a circa 6 mesi d’età, lo schienale deve esse- re utilizzato in posizione completa- mente reclinato.

• Il dispositivo di frenatura deve essere sempre inserito quando si posiziona o rimuove il bambino.

• Utilizzare il dispositivo frenante ogni qualvolta si sosti.

• Non lasciare mai il passeggino su un piano inclinato, con dentro il bambi- no, anche se con i freni azionati.

• Non sovraccaricare il cestello. Peso massimo 3 kg.

• Ogni peso attaccato ai manici e/o sullo schienale e/o sui lati del pas- seggino potrebbe compromettere la stabilita del passeggino.

• Non trasportare più di un bambino alla volta.

• Non applicare al passeggino acces- sori, parti di ricambio o componenti non fornite o approvate dal costrut- tore.

• Non usare il prodotto se alcune parti sono rotte, strappate o mancanti.

• Sul passeggino CHICCO Miinimo3 è possibile agganciare i seguenti prodotti: Seggiolino Auto KeyFit, Seggiolino auto Kaily, seggiolino auto Kiros i-Size e la Sacca morbida CHICCO.

• ATTENZIONE: Non aggiungere un8 altro materasso sulla parte superio- re del materasso fornito o racco- mandato dal fabbricante.

• ATTENZIONE: Non lasciare le ma- niglie di trasporto all’interno della sacca porta bambini.

• Con il Seggiolino Auto installato sul passeggino, questo veicolo non sostituisce una culla o lettino. Se il bambino necessita di dormire, allo- ra dovrebbe essere collocato in una navicella, culla o lettino.

• Vericare prima dell’assemblaggio che il prodotto e tutti i suoi compo- nenti non presentino eventuali dan- neggiamenti dovuti al trasporto, in tal caso il prodotto non deve essere utilizzato e dovrà essere tenuto lon- tano dalla portata dei bambini.

• Il prodotto deve essere assemblato esclusivamente da un adulto.

• Questo prodotto deve essere utiliz- zato esclusivamente da un adulto.

• Assicurarsi che gli utilizzatori del pas- seggino siano a conoscenza dell’e- satto funzionamento dello stesso.

• Nelle operazioni di regolazione, as- sicurarsi che le parti mobili del pas- seggino non vengano in contatto con il corpo del bambino.

• Per evitare rischi di strangolamento, non dare al bambino e non riporre vicino al bambino oggetti muniti di corde.

• Non usare il passeggino sulle scale o sulle scale mobili: si potrebbe per- dere improvvisamente il controllo.

• Prestare attenzione quando si sale e scende un gradino o il marciapiede.

• Se lasciate il passeggino esposto al sole per molto tempo, aspettate che si rareddi prima di mettervi il bambino. L’esposizione prolungata al sole può causare cambiamenti di colore nei materiali e tessuti.

• Evitare il contatto del passeggino con acqua salina per prevenire la formazione di ruggine.

• Non utilizzare il passeggino in spiaggia.

• Quando non in uso, il passeggino va tenuto lontano dalla portata dei bambini.

LISTA DEI COMPONENTI

Vericare di avere tutti i componenti per questo modello prima di assemblare il prodotto. Se qualche parte è mancante, si prega di ri- volgersi al Customer Service Chicco. Per il montaggio del prodotto non è necessario usare alcun attrezzo. Per assemblare il prodotto è necessario disporre dei seguenti pezzi:

• Cestello porta oggetti

• Rivestimento tessile

• Spallacci e spartigambe imbottiti

• Mantellina parapioggia

• Borsa /zaino porta passeggino CONSIGLI PER LA PULIZIA E LA MANUTENZIONE Questo prodotto necessita di manutenzione periodica. Le operazioni di pulizia e manutenzione devono essere eettuate da un adulto. PULIZIA Il passeggino è sfoderabile (vedi paragrafo SVESTIZIONE E VESTIZIONE DEL PASSEGGINO). Pulire le parti in tessuto mediante una spugna umida e del sapone neutro. Pulire le parti in plastica periodicamente con un panno umido. Asciugare le parti in metallo, dopo un eventuale contatto con acqua, al ne di evitare il formarsi di ruggine. Di seguito sono riportati i simboli di lavaggio ed i relativi signicati: Lavare a mano in acqua fredda Non candeggiare Non asciugare meccanicamente Non stirare Non lavare a secco MANUTENZIONE Lubricare le parti mobili, in caso di necessità, con olio secco al sili- cone. Controllare periodicamente lo stato di usura delle ruote e tenerle pu- lite da polvere e sabbia. Assicurarsi che tutte le parti in plastica che scorrono sui tubi in metallo siano pulite da polvere, sporco e sabbia, al ne di evitare attriti che possono compromettere il corretto funzio- namento del passeggino. Tenere il passeggino in un posto asciutto.

PRIMO MONTAGGIO DEL PASSEGGINO

1. Per aprire il passeggino tirare la leva di sblocco presente lateralmen-9

te (Fig. 1), ruotare il maniglione e sollevare lo stesso sino alla com- pleta apertura del telaio (Fig. 1A); vericare che le gambe anteriori siano bloccate e controllare che l’impugnatura sia completamente estesa ed ingaggiata (Fig. 1B). ATTENZIONE: Prima dell’uso assicurarsi che il passeggino sia blocca- to in posizione aperta, vericando che il meccanismo sia ingaggiato correttamente.

ba anteriore nell’apposito foro, no a sentire il click di bloccaggio (Fig. 2). Ripetere la stessa operazione per la seconda ruota anteriore.

3. Per montare le ruote posteriori inserire il perno della ruota nel foro

del tubo asse posteriore come indicato in gura 3. Ripetere la stessa operazione per l’altra ruota. ATTENZIONE: Prima di utilizzare il passeggino accertarsi che le ruote siano ben ssate alla struttura, tirandole in modo energico. CAPOTTA PARASOLE

4. Per ssare la capotta al telaio del passeggino inserire il tondino

metallico all’interno del foro posizionato sotto l’impugnatura (Fig. 4), ssare l’asola elastica nella sede dedicata (Fig. 4A) ed inserire lo snodo capotta nell’apposita sede facendolo scorrere no in fondo (Fig. 4B). Concludere l’operazione ssando l’elastico al perno infe- riore presente sul retro del tubo impugnatura (Fig.4C). Lo spicchio tessile posteriore della capotta può essere agganciato allo schiena- le mediante i velcri presenti (Fig.4D) ATTENZIONE: L’operazione di ssaggio della capotta deve avvenire su entrambi i lati del passeggino. Vericare il corretto bloccaggio della stessa.

5. Per regolare la capotta tirare e/o spingere centralmente la stessa

(Fig. 5). La capotta può essere estesa aprendo la cerniera. Per rimuo- vere la capotta dal telaio ripetere le operazioni descritte al punto 4 in senso inverso. ATTENZIONE: Quando non in uso, tenere la capotte lontana dalla portata del bambino.

UTILIZZO DELLE CINTURE DI SICUREZZA

Il passeggino è dotato di sistema di ritenuta a cinque punti di anco- raggio costituito da due spallacci, due asole di regolazione, una cintu- ra girovita ed uno spartigambe con bbia.

6. ATTENZIONE: Per l’utilizzo con bambini dalla nascita no a circa

6 mesi è necessario utilizzare gli spallacci facendoli prima passare attraverso le due asole di regolazione orizzontali e le cinture giro- vita devono essere inserite nelle asole verticali (Fig. 6). Dopo aver adagiato il bambino nel passeggino, allacciare le cinture facendo passare prima le due forchette nell’asola degli spallacci e, succes- sivamente, inserirle nella bbia spartigambe (Fig. 6A); regolare la lunghezza delle cinture facendole aderire alle spalle e al corpo del bambino.

7. Per sganciare la cintura girovita, premere e tirare le forchette laterali

(Fig. 7-7A). ATTENZIONE: Utilizzare sempre i sistemi di ritenuta. Per la sicurez- za del tuo bambino utilizzare tutti i cinque punti di ancoraggio delle cinture di sicurezza. Assicurarsi di riassemblare correttamente le cinture girovita (per esempio dopo il lavaggio) e lo spartigambe, facendoli passare at- traverso le asole presenti nello schienale e nella seduta. Le cinghie dovranno essere nuovamente regolate. REGOLAZIONE SCHIENALE Lo schienale è regolabile in 4 posizioni.

8. Per reclinare lo schienale sollevare verso l’alto la maniglia di regola-

zione posta sul retro dello stesso (Fig. 8).

9. Per alzare lo schienale è suciente sollevarlo no alla posizione

desiderata (Fig. 9). ATTENZIONE: Con il peso del bambino le operazioni possono risul- tare più dicoltose. FRENI POSTERIORI Le ruote posteriori sono dotate di freni gemellati che permettono di operare contemporaneamente su entrambe le ruote posteriori agen- do su un solo pedale.

10. Per azionare il freno del passeggino, premere verso il basso il peda-

le posto al centro dell’asse ruote posteriori (Fig. 10).

11. Per sbloccare il sistema frenante, spingere verso l’alto il pedale po-

12. Per rendere le ruote anteriori libere di girare, abbassare la leva po-

sta tra le due ruote (Fig. 12).

13. Per bloccare le ruote riportare la leva in posizione alta (Fig. 13).

ATTENZIONE: Entrambe le ruote anteriori piroettanti devono essere sempre contemporaneamente bloccate o sbloccate. ATTENZIONE: Le ruote piroettanti garantiscono una migliore mano- vrabilità del passeggino; su terreni sconnessi è consigliabile utilizzare le ruote bloccate per garantire una scorrevolezza adeguata (ghiaia, strada in terra battuta, ecc.) REGOLAZIONE POGGIAGAMBE Il poggiagambe del passeggino può essere regolato in 2 posizioni per un maggiore comfort del bambino.

14. Per regolare il poggiagambe nella posizione desiderata, agire

contemporaneamente sulle due leve laterali (Fig. 14). Per alzare il poggiagambe dalla posizione più bassa, è suciente spingerlo verso l’alto. CESTELLO PORTAOGGETTI Il cestello portaoggetti è già installato.

15. Qualora fosse necessaria la rimozione, sganciare i sei bottoni auto-

matici sui lati del cestello (3 per ciascun lato) e slare i nastri dalle asole poste sul telaio (Fig. 15). MANTELLINA PARAPIOGGIA

16. Per ssare la mantellina parapioggia aprire completamente la

capotta, avvolgere i velcri intorno ai tubi del passeggino in cor- rispondenza delle posizioni indicate in gura 16; ripetere la stessa operazione anche sull’altro lato. A ne utilizzo lasciare asciugare all’aria la mantellina qualora fosse bagnata. ATTENZIONE: Utilizzare solo la mantellina parapioggia fornita. ATTENZIONE: La mantellina parapioggia non può essere utilizzata sul passeggino sprovvisto di capotta, poiché può provocare il soo- camento del bambino. ATTENZIONE: Quando la mantellina parapioggia è montata sul passeggino non lasciare mai lo stesso esposto al sole con dentro il bambino per il rischio di surriscaldamento.

SVESTIZIONE E VESTIZIONE DEL PASSEGGINO

17. Per svestire la struttura rimuovere la capotta eseguendo in ordine

inverso le operazione descritte al punto 4. Per rimuovere il tessile del passeggino slare le patelle laterali dai 3 perni plastici posi- zionati sul retro del tubo impugnatura (Fig. 17) su entrambi i lati e slare le cinture girovita e lo spartigambe dalle apposite asole presenti su schienale e seduta (Fig. 17A-17B).

18. Sganciare la patella tessile dal perno posto sotto la seduta (Fig. 18)

avendo cura di eseguire la stessa operazione anche sull’altro lato e completare l’operazione rilasciando la cinghia presente sotto la seduta (Fig. 18A). Sganciare i due bottoni a pressione laterali (Fig. 18B) e slare il tessile dal perno (Fig.18C). A questo punto la seduta è svincolata dal telaio e può essere slata dal poggiagambe (Fig. 18D). Per completare la svestizione dello schienale far scorrere verso l’inter- no il componente plastico posizionato sui lati e tirare il tessile verso l’alto (Fig. 18E). L’operazione deve essere svolta su entrambi i lati dello schienale. Per vestire nuovamente il passeggino ripetere le operazioni appena descritte in senso inverso, ricordandosi, a vestizione ultimata, di met- tere in tensione accuratamente la cinghia presente sotto la seduta (Fig. 18A).

CHIUSURA DEL PASSEGGINO

ATTENZIONE: Eettuare questa operazione facendo attenzione che10 il bambino ed eventuali altri bambini siano a debita distanza. ATTENZIONE: Assicurarsi che in queste fasi le parti mobili del pas- seggino non vengano a contatto con il corpo del bambino. ATTENZIONE: Prima della chiusura vericare che il cestello portaog- getti sia vuoto e che la capotta sia chiusa.

19. Per chiudere il passeggino, spingere il cursore A verso sinistra e

premere contemporaneamente il tasto B (Fig. 19). Ruotare il ma- nico in avanti no ad allinearlo al tubo laterale (19A) e spingerlo verso il basso sino ad udire il click di avvenuta chiusura.

20. Il passeggino, una volta chiuso, rimane in piedi da solo (Fig. 20A)

e potrà essere facilmente trasportato grazie alla comoda cinghia di trasporto (Fig. 20B). MANICOTTO PARACOLPI Il passeggino è dotato di manicotto paracolpi ripiegabile durante le operazioni di chiusura.

21. Per estrarre il manicotto paracolpi, premere i due tasti posti sul lato

del manicotto stesso (g. 21) e tirare verso di sé il manicotto. E’ pos- sibile aprire un solo lato del manicotto per facilitare l’inserimento del bambino sul passeggino.

22. Per riagganciare il manicotto alla struttura, inserire le due estremità

plastiche del manicotto negli appositi supporti, come indicato in (Fig. 22). ATTENZIONE: Allacciare sempre il bambino con le cinture di sicurez- za. Il manicotto NON è un dispositivo di ritenuta del bambino. ATTENZIONE: Il manicotto non deve essere utilizzato per sollevare il prodotto con il bambino all’interno. NOTA: Sul passeggino Chicco Miinimo3 è possibile agganciarvi i se- guenti elementi acquistabili separatamente:

• Sacca morbida CHICCO

• Seggiolino Auto KeyFit

• Seggiolino Auto Kaily

• Seggiolino Auto Kiros I-size Tutti i seggiolini auto per l’utilizzo sul passeggino necessitano degli appositi adattatori venduti a parte. PER IL MONTAGGIO E/O L’UTILIZZO DEGLI ELEMENTI SOPRA ELENCATI FARE RIFERIMENTO AI RELATIVI MANUALI. GARANZIA Il prodotto è garantito contro ogni difetto di conformità in normali condizioni di utilizzo secondo quanto previsto dalle istruzioni d’uso. La garanzia non sarà applicata, dunque, in caso di danni derivanti da un uso improprio, usura o eventi accidentali. Per la durata della ga- ranzia sui difetti di conformità si rinvia alle speciche previsioni delle normative nazionali applicabili nel paese d’acquisto, dove previste.11
