MANUALE UTENTE HH74DBXP HOOVER

ISTRUZIONI D’USO E DI INSTALLAZIONE

ISTRUZIONI DI SICUREZZA1. Avvertenze generali2. Salvaguardia dell'ambiente3.Installazione4. Collegamento elettrico5. Consigli sui recipienti di cottura per il piano6. Uso Pulizia e manutenzione8. Risoluzione del problema9. Manutenzione aggiuntiva10. Garanzie

ISTRUZIONI DI SICUREZZA1. Avvertenze generali2. Salvaguardia dell'ambiente3.Installazione4. Collegamento elettrico5. Consigli sui recipienti di cottura per il piano6. Uso7. Pulizia e manutenzione8. Risoluzione del problema9. Manutenzione aggiuntiva10. Garanzie

Before calling out a Service Engineer please check the following: — that the plug is correctly inserted and fused; If the fault cannot be identified switch off the appliance — do not tamper with it — call the Aftercare Service Centre. The appliance is supplied with a guarantee certificate that ensures that it will be repaired free of charge at the Service Centre. Metal marks Do not slide aluminium pans on the hob. Refer to the cleaning recommendations. You use the correct materials, but the stains persist. Use a razor blade and follow the "CLEANING" section. Dark stains Use a razor blade and follow the "CLEANING" section. Light surfaces on the hob Marks from an aluminium or copper pan, but also mineral, water or food deposits; they can be removed using the cream cleaner. Caramelisation or melted plastic on the hob. Refer to the "CLEANING" section. The hob does not operate or certain zones don't work The shunts are not positioned correctly on the terminal board. Have a check made that the connection is done he control panel is locked. Unlock the hob. The hob does not cut off. The control panel is locked. Unlock the hob. Frequency of on/off operations for cooking zones The on-off cycles vary according to the required heat level: - low level: short operating time, - high level: long operating time. The cooktop is not working. Check the condition of the fuses / circuit breakers at your location.Check to see if you are experiencing a power failure. The cooktop has turned itself off. The main switch (ON/OFF key) was accidentally touched or there is any object above any key. Turn the unit on again without any object about the keyboard. Enter your settings again. Display F and numbers If and numbers appears in the display, your unit has detected a fault.F The following table list actions you can take to correct the problem. 09 GB10 IT Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di serie per richiedere assistenza al Servizio post-vendita. AVVERTENZA: l'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati. AVVERTENZA: utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti. AVVERTENZA: la cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola può essere pericolosa, con rischio di incendi. NON cercare MAI di spegnere un incendio con acqua, bensì spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiamma. AVVERTENZA: pericolo di incendio: non appoggiare nulla sulle superfici di cottura. AVVERTENZA: se la superficie è crepata, non toccare la vetroceramica e spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni. L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione. ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve termine deve essere supervisionato in continuo. Si consiglia vivamente di tenere i bambini a distanza dalle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di ustioni gravi. Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza separati. Se è presente, non guardare direttamente gli elementi riscaldati della lampada alogena. Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduttore di terra è giallo-verde. Questa operazione deve essere eseguita solo da un tecnico adeguatamente

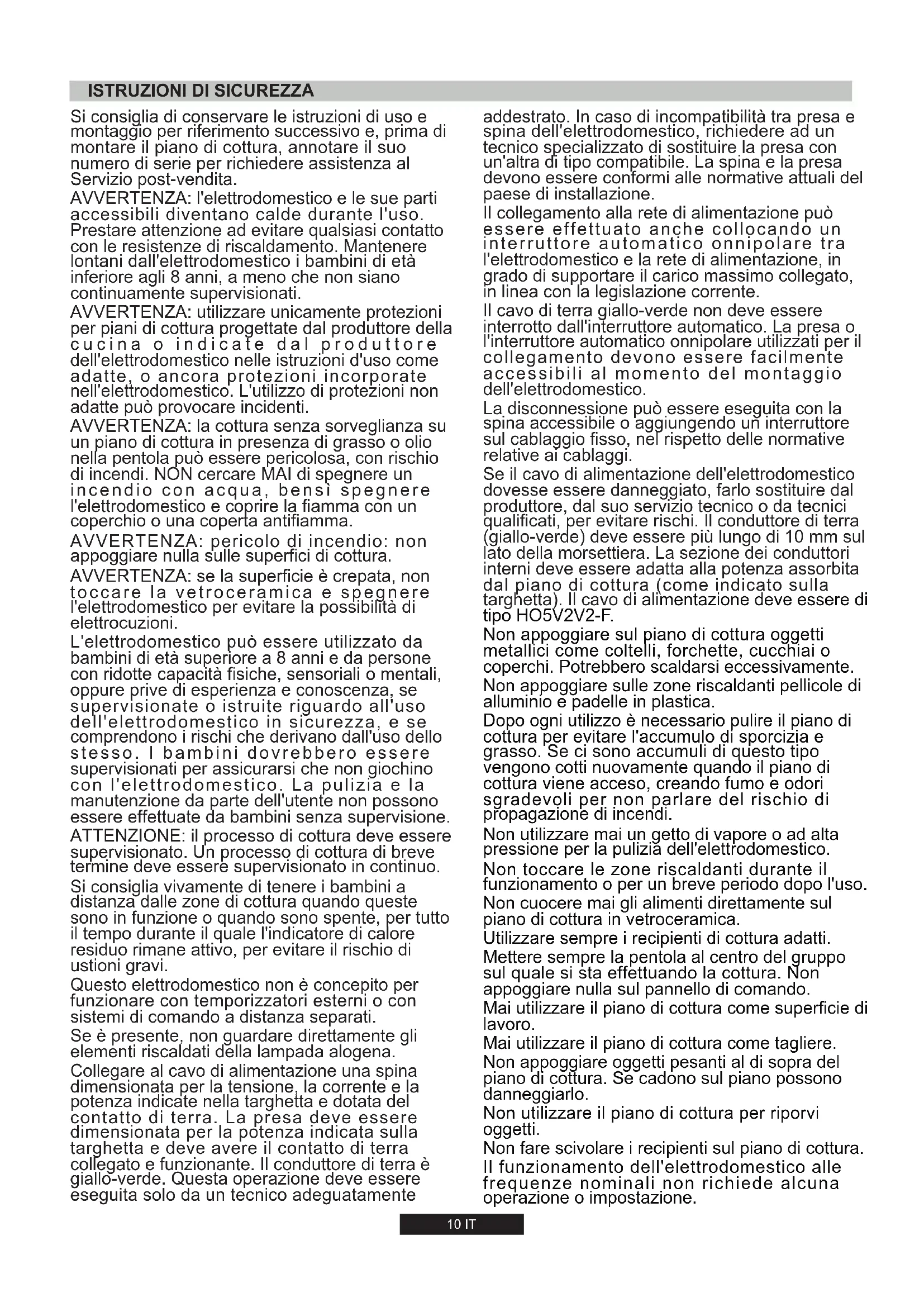

ISTRUZIONI DI SICUREZZA

addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un tecnico specializzato di sostituire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di installazione. Il collegamento alla rete di alimentazione può essere effettuato anche collocando un interruttore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente. Il cavo di terra giallo-verde non deve essere interrotto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilmente accessibili al momento del montaggio dell'elettrodomestico. La disconnessione può essere eseguita con la spina accessibile o aggiungendo un interruttore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi. Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da tecnici qualificati, per evitare rischi. Il conduttore di terra (giallo-verde) deve essere più lungo di 10 mm sul lato della morsettiera. La sezione dei conduttori interni deve essere adatta alla potenza assorbita dal piano di cottura (come indicato sulla targhetta). Il cavo di alimentazione deve essere di tipo HO5V2V2-F. Non appoggiare sul piano di cottura oggetti metallici come coltelli, forchette, cucchiai o coperchi. Potrebbero scaldarsi eccessivamente. Non appoggiare sulle zone riscaldanti pellicole di alluminio e padelle in plastica. Dopo ogni utilizzo è necessario pulire il piano di cottura per evitare l'accumulo di sporcizia e grasso. Se ci sono accumuli di questo tipo vengono cotti nuovamente quando il piano di cottura viene acceso, creando fumo e odori sgradevoli per non parlare del rischio di propagazione di incendi. Non utilizzare mai un getto di vapore o ad alta pressione per la pulizia dell'elettrodomestico. Non toccare le zone riscaldanti durante il funzionamento o per un breve periodo dopo l'uso. Non cuocere mai gli alimenti direttamente sul piano di cottura in vetroceramica. Utilizzare sempre i recipienti di cottura adatti. Mettere sempre la pentola al centro del gruppo sul quale si sta effettuando la cottura. Non appoggiare nulla sul pannello di comando. Mai utilizzare il piano di cottura come superficie di lavoro. Mai utilizzare il piano di cottura come tagliere. Non appoggiare oggetti pesanti al di sopra del piano di cottura. Se cadono sul piano possono danneggiarlo. Non utilizzare il piano di cottura per riporvi oggetti. Non fare scivolare i recipienti sul piano di cottura. Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede alcuna operazione o impostazione.Lasciare una distanza pari a almeno 55 mm tra il piano di cottura e il muro posteriore e di almeno 150 mm tra il piano di cottura e il mobile verticale o le pareti sul lato. Qualora venga installato un pensile sopra il piano cottura, la distanza minima richiesta è pari a 700 mm. Quando si installa una cappa al di sopra del piano di cottura, consultare i requisiti di montaggio specifici per la cappa, ma, in ogni caso, la distanza tra cappa e piano di cottura non deve essere inferiore a 700 mm.

Targhetta di identificazione (posta sotto il carter inferiore del piano di cottura)

1. AVVERTENZE GENERALI

Apponendo il marchio su questo elettrodomestico confermiamo la conformità a tutti i requisiti di legge europei di sicurezza, salute e tutela ambientale applicabili a questa categoria di prodotti.

2. SALVAGUARDIA DELL'AMBIENTE

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). I RAEE contengono sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e i componenti principali che possono essere riutilizzati. È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti nonché recuperare e riciclare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

• i RAEE non devono essere trattati come rifiuti domestici.

• i RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE. In molti stati, nel caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati. Il montaggio di un elettrodomestico può essere un'operazione complicata che, se non viene effettuata correttamente, può minacciare gravemente la sicurezza di prodotti, proprietà o persone. Per questa ragione tale attività deve essere intrapresa da un tecnico professionalmente qualificato che la effettuerà in accordo con le normative tecniche in vigore. Nel caso in cui questa precauzione non venga rispettata e il montaggio sia effettuato da un tecnico non qualificato, il produttore declina tutte le responsabilità per guasti tecnici dell'elettrodomestico che possano causare o meno danni alle cose o ai beni o lesioni alle persone o agli animali. Dopo avere tolto l'imballaggio, accertarsi che l'elettrodomestico non sia danneggiato; in caso contrario contattare il rivenditore o il servizio di assistenza post vendita del produttore. Accertarsi che il mobile nel quale verrà inserito l'elettrodomestico e tutti gli altri arredi nelle vicinanze siano di un materiale in grado di resistere a temperature elevate (minimo 100°C). Inoltre, tutti i laminati decorativi devono essere fissati con colla ad alta resistenza. L'elettrodomestico può essere installato in un mobile ad incasso in modalità "standard" o "a filo". 700 mm 55 mm 150 mm 490 mm + 2

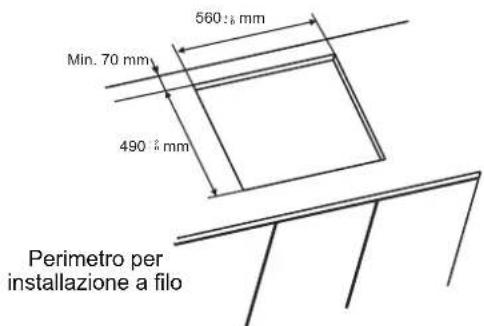

Min. 70 mm Perimetro per installazione a filo Nota: Le dimensioni del perimetro interno sono le stesse dell'installazione standard 703 mm (70 cm hob)

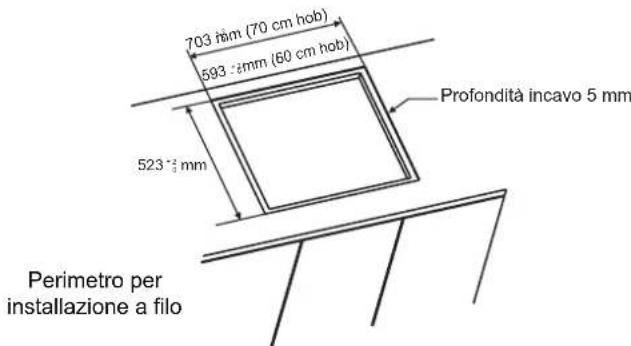

Profondità incavo 5 mm Perimetro per installazione a filo Lo spessore del piano di lavoro deve essere compreso tra 25 e 45 mm. Se la parte inferiore del piano di cottura è adiacente ad un'area normalmente accessibile durante la cottura o la pulizia, inserire un separatore 20 mm sotto alla base del piano di cottura. min 20 mm

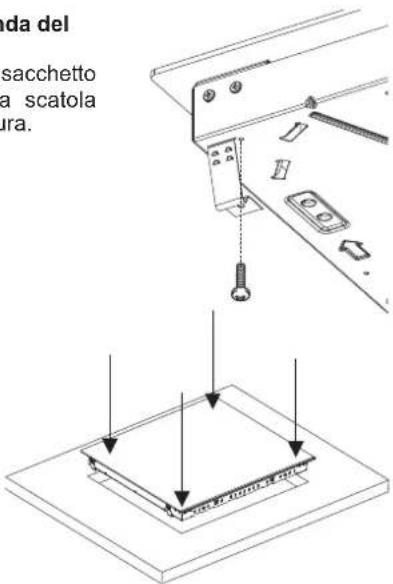

Quando si installa un forno al di sotto del piano di cottura, non è necessario inserire un separatore e la distanza minima tra la parte inferiore del piano di cottura ed il forno non deve essere inferiore a 10 mm. Non montare un forno non raffreddato al di sotto di questo piano di cottura e installare il forno seguendo i relativi requisiti di montaggio. 10 mm min 11 IT1

DISPOSIZIONE 1 DISPOSIZIONE 2 DISPOSIZIONE 3

DISPOSIZIONE 4 DISPOSIZIONE 5 A A

12 IT INSTALLAZIONEAFILO Dopo avere verificato che la posizione del piano di cottura è corretta, riempire lo spazio fra piano di lavoro e piano di cottura con adesivo siliconico. Appiattire lo strato di silicone con un raschiatore o bagnando le dita in acqua e sapone prima che indurisca.Non utilizzare il piano di cottura fino a quando lo strato di silicone non è perfettamente asciutto. Fissaggio normale: - Utilizzare le fascette di fissaggio presenti nel sacchetto degli accessori ed avvitarle nella posizione indicata sulla scatola inferiore. (Non serrare le viti per bloccare completamente le fascette, dovrebbero muoversi liberamente) - Inserire il piano di cottura nella posizione centrale dell'intaglio. - Ruotare le fascette e serrarle a fondo. Fissaggio rapido: (A seconda del modello) Prelevare quattro molle dal sacchetto accessori ed avvitarle sulla scatola inferiore come illustrato in figura. Centrare ed inserire il piano di cottura. Premere i lati del piano di cottura fino a quando non risulta supportato sull'intero perimetro.

4. COLLEGAMENTO ELETTRICO

Il piano di cottura viene fornito con una guarnizione di tenuta. Montare la guarnizione di tenuta intorno alla parte inferiore del piano di cottura ed assicurarsi che sia inserita correttamente per evitare perdite sui mobili di supporto sottostanti. Parte inferiore Aseconda del modello

5. LED zona di cottura aggiuntiva

6. Indicatore programmi zona di cottura

8. Sicurezza bambini

4"Il montaggio deve essere conforme alle direttive e agli standard." Il produttore declina qualsiasi responsabilità per danni che potrebberoessere causati da utilizzo inappropriato oirragionevole.AVVERTENZA: Il Produttore non può essere ritenuto responsabile di qualsiasi incidente o delle relative conseguenze che potessero insorgere durante l'utilizzo di un elettrodomestico privo di messa a terra, oppurecollegato ad una terra avente una continuità difettosa.Prima di qualsiasi funzionamento elettrico, controllare sempre la tensione di alimentazione riportata sul contatore, la regolazione del sezionatore, la continuità del collegamento a terra rispetto all'impianto; verificare ancheche il fusibile sia appropriato. Il collegamento elettrico all'impianto deve essere effettuato rispettando la potenza nominale dell'elettrodomestico; ciò deve essere effettuato tramiteun sezionatore multipolare. Se l'elettrodomestico ha un'uscita a presa, deve essere installato in modo che tale uscita sia accessibile.Il cavo giallo/verde del cavo di alimentazione elettrica deve esserecollegato alla terra dell'alimentazione elettrica ed ai morsettidell'elettrodomestico.Per qualsiasi domanda relativa al cavo di alimentazione elettrica rivolgersial Servizio diAssistenza post-vendita o a un tecnico qualificato.Se il piano di cottura è dotato di un cavo di alimentazione, collegarlosolo ad un'alimentazione con tensione di 220-240 V tra la fase e ilneutro.È comunque sempre possibile collegare il piano di cottura a:Trifase 220-240 V3Trifase 380-415 V2NPer procedere al nuovo collegamento, rispettare le istruzioni che seguono:Prima di effettuare il collegamento accertarsi che l'impianto sia protetto daun fusibile appropriato e che sia dotato di cavi aventi una sezionesufficientemente grande per alimentare normalmente l'elettrodomestico. Capovolgere il piano di cottura, con la vetroceramica rivolta verso il piano di lavoro, prestando attenzione a proteggere la vetroceramica.- svitare la fascetta per cavi "1";- individuare le due linguette sui lati;- mettere la punta di un cacciavite piatto davanti alle linguette "2" e "3",spingere all'interno e premere;- togliere il coperchio.Per staccare il cavo di alimentazione elettrica: - Togliere le viti che fissano la morsettiera che contiene le derivazioni e i conduttori del cavo di alimentazione;- Tirare verso l'esterno il cavo di alimentazione.Operazioni da effettuare per un nuovo collegamento:- Scegliere il cavo di alimentazione in accordo con le indicazioni dellatabella;- Passare il cavo di alimentazione elettrica nella fascetta;- Spelare l'estremità di ogni conduttore del cavo di alimentazione per circa 10 mm, tenendo in considerazione la lunghezza richiesta del cavo per il collegamento alla morsettiera;- Secondo il tipo di montaggio, utilizzare le deviazioni recuperate nellaprima operazione, fissare il conduttore come indicato sulla tabella;- Bloccare il coperchio;- Avvitare la fascetta per cavi.Nota: accertarsi che le viti della morsettiera siano completamenteavvitate.Operazioni da effettuare per un nuovocollegamento:- Scegliere il cavo di alimentazione in accordo conle indicazioni della tabella;- Passare il cavo di alimentazione elettrica nellafascetta;- Spelare l'estremità di ogni conduttore del cavo dialimentazione per circa 10 mm, tenendo inconsiderazione la lunghezza richiesta del cavoper il collegamento alla morsettiera;- A seconda del tipo di montaggio, utilizzare ledeviazioni recuperate nella prima operazione,fissare il conduttore come indicato sulla tabella;- Bloccare il coperchio;- Avvitare la fascetta per cavi. Aprire il coperchio nella seguente sequenza: ATTENZIONE:nel caso in cui fosse necessario sostituire il cavo di alimentazione,collegare i fili in accordo con i seguenti colori/codici:DISPOSIZIONE"1-3"DISPOSIZIONE"2-4"MONOFASE O BIFASES 220-240 V

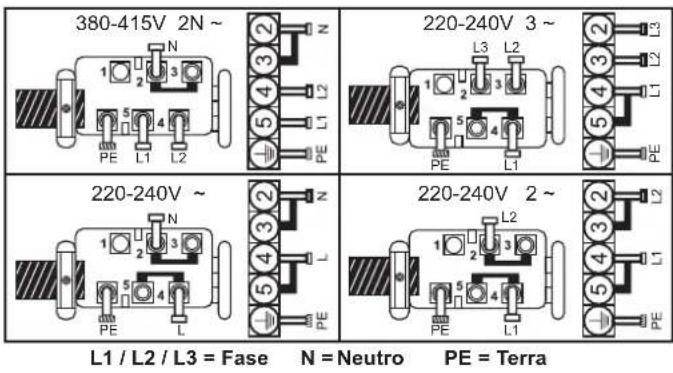

Collegamento ai morsetti della morsettiera 13 IT

5. CONSIGLI SUI RECIPIENTI DI COTTURA

L'utilizzo di recipienti di cottura appropriati è di fondamentaleimportanza per ottenere le migliori prestazioni dal piano di cottura.• Utilizzare sempre recipienti di cottura di buona qualità conbasi perfettamente piane e spesse: l'utilizzo di questo tipo direcipienti di cottura evita la formazione di punti più caldi nei quali si attacca il cibo. Padelle e pentole spesse in metallo garantiscono una distribuzione regolare del calore.• Accertarsi che la base della pentola o della padella siaasciutta: quando si introduce liquido nelle padelle o se ne utilizza una che era stata riposta in frigorifero, accertarsi che la base della padella sia completamente asciutta prima di appoggiarla sul piano di cottura. In questo modo si evita di macchiare il piano di cottura.• Utilizzare pentole di diametro sufficientemente largo percoprire completamente la superficie: le dimensioni della pentolanon devono essere inferiori alla zona di riscaldamento. Con unapentola leggermente più grande l'energia viene utilizzata alla massimaefficienza.SCELTADEI RECIPIENTI DI COTTURA- Le informazioni riportate qui di seguito facilitano la scelta dei recipienti di cottura adatti per fornire prestazioni ottimali. Acciaio inossidabile: vivamente consigliato. Particolarmente efficace se dotato di una base con strato doppio placcato. La basedoppia abbina i vantaggi dell'acciaio inossidabile (aspetto, durata estabilità) con i vantaggi di alluminio e rame (conduzione di calore,distribuzione uniforme del calore). Alluminio: si consiglia di tipo pesante. Buona conduttività. A volte i residui di alluminio si presentano come graffi sul piano di cottura, ma sieliminano se si pulisce immediatamente il piano. DERIVAZIONE

Come accendere/spegnere una zona di riscaldamentoPer accendere una zona di riscaldamento toccare il pulsante di accensioneper 400 msec. Si sentirà un bip prolungato ed il valore "0" verrà visualizzatonella cifra della zona di destinazione, indicando il livello di potenza.1) Se una qualsiasi fase di cottura è in posizione 0, il display si spegneautomaticamente dopo 10 secondi e la sequenza di spegnimento zonaemette un segnale acustico.2) Se c'è un'indicazione di calore residuo sul display acceso ma conpotenza pari a 0, lo "0" viene acceso in commutazione.

3) Se la funzione di blocco è attiva non è possibile accendere una zona.

Per spegnere una zona di riscaldamento toccare una qualsiasi zona di riscaldamento per un periodo di 1,2 sec. Si avvertiranno tre brevi bip nella cifra della zona di destinazione e non verrà visualizzato nulla oppure "H" se è presente calore residuo. La zona sarà spenta.1) Se una qualsiasi fase di cottura è in posizione 0, il display si spegneautomaticamente dopo 10 secondi e la sequenza di spegnimento zonaemette un segnale acustico.2) Se c'è un'indicazione di calore residuo sul display spento, verràvisualizzato "H".

3) Se la funzione di blocco è attiva è possibile spegnere una zona.

4) Se è attiva solo una zona di riscaldamento e anche questa viene spenta,

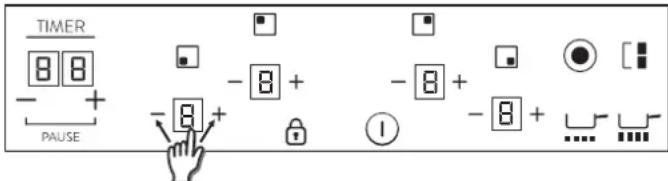

si avvertono 4 brevi bip per indicare che il piano di cottura è spento. Premendo brevemente i pulsanti '+' o '-' si aumenta o diminuisce lapotenza nella cifra delle zone selezionate: 0-1-2-3...9-P

1. Premendo a lungo i pulsanti "+" o "-" il livello di potenza aumenta /

diminuisce in continuo. Con un aumento rapido, la potenza siinterrompe al livello 9 e per potenza superiore è necessario premereulteriormente il tasto "+". Non si attiva alcun bip con aumento /diminuzione rapidi.2. Una volta raggiunto il livello di potenza P, premendo nuovamente"+" il livello di potenza non cambia a 0. Una volta arrivato al livello dipotenza 0, premendo nuovamente "-" il livello di potenza non passa a P.3. Con una zona accesa a livello di potenza 0, se la zona è calda, lo 0lampeggerà alternativamente. Dopo 10 secondi, lo 0 scompare e suldisplay viene visualizzata la lettera "H" in continuo.Aumento/diminuzione del livello di potenza Per accendere l'anello di estensione doppio, la zona associata deve essere già accesa e l'indicazione di livello di potenza deve esseresuperiore a 0.8.1- Zona a doppio riscaldamento accesaLa prima breve pressione sul pulsante dell'estensione accendel'anello di estensione. Il LED sul pulsante di estensione si accende sel'anello di estensione è acceso.La seconda breve pressione sul pulsante dell'estensione spegne l'anello di estensione. Si avverte un breve bip ogni volta che si preme il pulsante di estensione.8.2- Zona a triplo riscaldamento accesaLa prima breve pressione sul pulsante dell'estensione accende ilprimo anello di estensione. 1 LED sul pulsante di estensione siaccende quando il primo anello di estensione è acceso (il LED a sinistra nel caso di triplo riscaldamento, quello centrale e l'unico LED nel caso di zona doppia)La seconda breve pressione sul pulsante dell'estensione accende ilsecondo anello di estensione. 2 LED sull'anello di estensione si accendono se il primo e il secondo anello di estensione sono accesi La terza breve pressione sul pulsante dell'estensione spegne il primo e il secondo anello di estensione Si avverte un breve bip ogni voltache si preme il pulsante di estensione.Zone a doppio / triplo riscaldamento

Questa azione si svolge quando viene premuto il pulsante di bloccoQuindi, ogni volta che viene premuto un pulsante, il display visualizza "L" per due secondi. Il riscaldamento rimane nelle stesse condizioni. Opzione Sicurezza Bambini

Si sconsiglia l'utilizzo di alluminio sottile a causa del suo basso punto difusione.Ghisa: utilizzabile, ma non consigliata. Scarse prestazioni. Puògraffiare la superficie. Terracotta / fondo in rame: si consiglia di tipo pesante. Buone prestazioni, ma il rame può lasciare residui che si possono presentare come graffi. I residui si possono eliminare se il piano di cottura viene pulito immediatamente. È però importante non dimenticare i recipientivuoti sul fornello acceso. Il metallo surriscaldato può legarsi al piano dicottura in vetroceramica. Un recipiente di cottura in rame surriscaldatolascia residui che macchiano permanentemente il piano di cottura.Porcellana/smalto: Buone prestazioni solo con una base piana,sottile e liscia. Vetroceramica: sconsigliata. Scarse prestazioni. Può graffiare la superficie.Per disattivare la sicurezza bambini, seguire lo stesso processo sopraindicato. Quindi viene emesso un breve bip e il display visualizza "n". Ilpiano di cottura si sblocca. Nota: Una sicurezza bambini automatica si attiva per 15 minuti dopo lo spegnimento completo del piano di cottura.Funzione bridgeLa funzione bridge può essere abilitata unicamente quando entrambe le zone di riscaldamento sono spente. Una zona di riscaldamento del bridge è stata selezionata; per attivare la funzione bridge sfiorare ilpulsante bridge. Si avverte un bip e il LED della zona si accende se la zona è abilitata. Entrambe le zone di riscaldamento della funzione bridge sonoselezionate contemporaneamente.Quando le zone di riscaldamento sono selezionate, se il livello di potenza non è quello desiderato, utilizzare i pulsanti "+" e "-". Entrambi i display della zona di cottura con funzione bridge mostranolo stesso livello di potenza. La funzione finisce:- Se in modalità impostazione viene sfiorato il pulsante bridge- Se l'utente seleziona il livello di potenza "0"Funzione fusione Quando una zona di cottura è stata selezionata, per attiva re la funzione di fusione:- Selezionare il pulsante fusione Si attiva un segnale acustico e il display della zona di riscaldamento visualizza "U"La zona di cottura funziona a livello di potenza "2"Essendo selezionata la zona di riscaldamento, la funzione fusione hatermine- Se è spenta- Se è selezionata ad un altro livello di potenza.

8Sicurezza contro le fuoriusciteQualcosa (un oggetto o un liquido) sta mantenendo premuto unqualsiasi pulsante per più di 5 secondi. 2 bip veloci + 1 bip lungoogni 30 secondi mentre viene premuto il pulsante. Il piano dicottura si spegne Questo simbolo continua a lampeggiare per.tutto il tempo in cui questa situazione persiste.TimerLa funzione timer può essere attivata tramite il relativo pulsante osfiorando allo stesso tempo i pulsanti "+" e "-". In entrambi i casi, la zona di riscaldamento deve essere selezionata ed il relativo livello di potenza deve essere superiore a 0.Selezionare la zona da temporizzare. Il livello di potenza della zona èsuperiore a 0. viene visualizzato fisso nella zona da temporizzare."0 0" nelle cifre riservate al timer.

1) Con i pulsanti "+" o "-" è possibile selezionare il tempo del timer.

Ogni volta che il tempo varia non si avverte alcun bip.2) Premendo contemporaneamente i pulsanti il timer si azzera(visualizzazione 00).3) Se i pulsanti timer "+" o "-" sono mantenuti premuti durante untempo da determinare, si ha un'impostazione rapida.

4) Durante l'impostazione del tempo del timer, è possibile passare

da "00" a "99" con il pulsante "-" e da "99" a "00" con il pulsante "+".

5) Iltempo massimo corrisponde a 99 minuti.

6) Quando il tempo è trascorso e il piano di cottura emette dei bip,

premere un qualsiasi pulsante per terminare la sequenza diinserimento e l'allarme.

7) È possibile regolare il tempo del timer quando il timer era già in

funzione.8) La potenza delle zone temporizzate può essere modificata senzaconseguenza sulla programmazione del timer.

9) L'ultimo minuto verrà visualizzato in secondi (per alcune varianti

visibile solo accedendo alla programmazione del timer durante ilconto alla rovescia dell'ultimo minuto)10) Premendo il pulsante timer senza avere selezionato alcunazona e quando non ci sono zone temporizzate, non accade nulla.

11) Premendo il pulsante timer senza avere selezionato alcuna

zona e quando molte sono soggette a temporizzazione, il tempo visualizzato nella cifra del tempo varia in modo rotatorio, indicando il tempo il cui display di potenza ha la virgola decimale accesa.

12) Nella zona soggetta a temporizzazione viene visualizzato in

alternanza potenza (5 s) e (0,5 s).Il tempo rimanente è visualizzato nelle cifre riservate al timer. Se moltezone sono temporizzate, il tempo più basso rimanente e la virgoladecimale è visualizzata nella zona corrispondente.Indicatore del calore residuo(in zone di riscaldamento radianti -> calcolato) Gli stessi indicatori possono essere utilizzati anche per l'indicazione del "calore residuo". È necessario stabilire una tabella oraria a tale proposito: Tempo di calore rimanente = F (livello di potenza, tempo di lavoro). Quando la temperatura sulla superficie in vetroresina del piano di cottura è superiore a 65°C (valore teorico), questa condizione viene visualizzata sul relativo display, tramite la lettera "H".Per ottenere una temperatura superiore a 65°C una zona diriscaldamento deve essere in funzione per un certo periodo di tempo, che dipende dal livello di potenza. Una volta trascorso questo tempo, la segnalazione di calore residuo viene visualizzata quando la zona diriscaldamento viene spenta.Spegnimento automatico di sicurezzaSe il livello di potenza non è variato per un tempo preimpostato, lacorrispondente zona di riscaldamento si spegne in automatico.Il tempo massimo durante il quale una zona di riscaldamento puòrestare accesa dipende dal livello di cottura selezionato.Livellodi potenzaTempo massimodi attivazione (ore)

NOTA: se si verifica una situazione di surriscaldamento durante ilfunzionamento dei massimi livelli di potenza, il comando del piano di cottura regola automaticamente il livello di potenza per proteggere il piano di cottura dai surriscaldamenti.

7. PULIZIA E MANUTENZIONE

Prima di effettuare qualsiasi attività di manutenzione sul piano di cottura, lasciarlo raffreddare.• Utilizzare unicamente prodotti (paste detergenti e raschietti) progettatispecificatamente per superfici in vetroceramica. Sono reperibilinormalmente in commercio.

• Evitare sgocciolamenti, in quanto qualsiasi sostanza che cade sulla superficie del piano di cottura brucia rapidamente e ne rende più difficile lapulizia.
• Si consiglia di tenere lontano dal piano di cottura tutte le sostanze che possono sciogliersi, quali oggetti in plastica, zucchero o prodotti a base di zucchero.MANUTENZIONE:- Versare alcune gocce del detergente specifico sulla superficie del pianodi cottura.- Sfregare le eventuali macchie più persistenti con un panno morbido ocarta da cucina leggermente inumidita.- Asciugare con un panno morbido o carta da cucina asciutta fino allacompleta pulizia della superficie.Se ci sono ancora macchie persistenti:15 ITFunzione bollituraQuando una zona di cottura è stata selezionata, per attivare lafunzione di bollitura:- Selezionare il pulsante BollituraSi attiva un segnale acustico e la zona di riscaldamento visualizza "P"La zona di riscaldamento si attiva al livello di potenza massimo per 10minuti. Dopo questi 10 minuti si avverte un segnale acustico e la zonadi riscaldamento ritorna al livello "9"

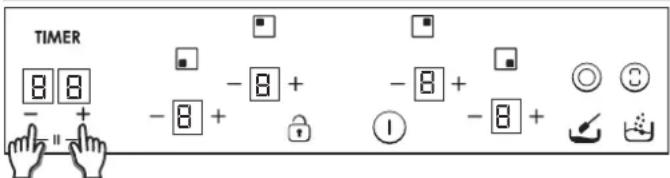

Funzione pausaLa funzione Pausa consente di interrompere temporaneamente il processo di cottura, consentendo agli utenti di rispondere alla porta o al telefono, senza il rischio che l'acqua nella pentola vada in ebollizione etrabocchi. Questa funzione è anche utile per pulire la superficiedell'interfaccia utente, senza modificare le impostazioni di cottura.La funzione di Pausa viene indicata dal simbolo II. Per selezionare questa funzione, l'utente può toccare contemporaneamente i pulsanti + e – sotto al timer. Nota: Non è possibile mettere in pausa una sola zona. Attivando la funzione di Pausa si disattiva l'intero piano di cottura.Come opera la funzione Pausa?La funzione Pausa si attiva mantenendo premuti per ½ secondo i pulsanti+ e – sotto al timer- La funzione Pausa è attiva e il piano di cottura è spento- Vengono memorizzati i valori delle impostazioni delle zone diriscaldamento attive, poi esse vengono portate a 0- Si interrompe il tempo di spegnimento automatico delle zone diriscaldamento.- Si interrompono tutti i conteggi dei timer.- Tutti i pulsanti sono bloccati ad eccezione della funzione Pausa(combinazione + e – sotto al timer) e diAccensione/Spegnimento- Il timer non visualizza niente, tutti i display delle zone di riscaldamento si attivano e visualizzano “0”, accendendo i singoli segmenti verso sinistra, quindi spegnendo i singoli segmenti verso destra, in modo continuo. Nota: Nessun LED indica che la funzione Pausa è attiva. Premendo nuovamente la combinazione + e – si disattiva la funzione Pausa.Disattivazione della funzione Pausa: Per disattivare la “funzione Pausa” mantenere premuta per ½ secondo la combinazione di pulsanti + e – del timer. La funzione Pausa si disattiva, il piano di cottura si riattiva (si sente un segnale acustico) e vengono ripristinate le impostazioni precedenti delle zone di riscaldamento. Nota: se il piano di cottura resta inattivo per più di 10 minuti esso si spegnerà automaticamente.

830° Maxi Qualsiasi variazione di colore della superficie in vetroceramica non influenza il relativo funzionamento o la stabilità della superficie. Tali scolorimenti sono principalmente dovuti a residui di alimenti combusti o dall'utilizzo di recipienti di cottura in materiali quali alluminio o rame; questi tipi di macchie sono difficili da eliminare.

8. RISOLUZIONE DEL PROBLEMA

Le zone di cottura non cuociono a fuoco lento oppure friggono solo a bassa temperatura Utilizzare solo recipienti di cottura a fondo piatto. Se tra il recipiente di cottura ed il piano di cottura si intravede dello spazio, la zona non sta trasmettendo correttamente il calore. Il fondo del recipiente di cottura deve coprire completamente il diametro della zona selezionata. La cottura è troppo lenta Si stanno utilizzando recipienti di cottura inadatti. Utilizzare solo recipienti a fondo piatto, pesanti ed aventi un diametro che corrisponda almeno alla zona di cottura. Piccoli graffi o abrasioni sulla superficie in vetroceramica del piano di cottura Pulizia non corretta o utilizzo di recipienti di cottura a fondo ruvido; particelle simili a granelli di sabbia o sale tra il piano di cottura e il fondo del recipiente. Fare riferimento alla sezione "PULIZIA"; accertarsi che i recipienti siano puliti prima de ll'uso e utilizzare solo recipienti di cottura a fondo liscio. I graffi si possono ridurre solo se la pulizia Graffi metallici Non fare scivolare i recipienti di cottura sul piano di cottura. Fare riferimento ai suggerimenti per la pulizia. Si utilizzano i materiali appositi, ma le macchie sono ancora presenti. Utilizzare una lametta e seguire quanto indicato nella sezione "PULIZIA". Macchie scure Utilizzare una lametta e seguire quanto indicato nella sezione "PULIZIA". Superfici chiare sul piano di cottura Segni lasciati da recipienti in alluminio o rame, ma anche depositi di minerali, acqua o alimenti; possono essere ripuliti utilizzando la pasta detergente. Formazione di caramello o plastica fusa sul piano di cottura. Fare riferimento alla sezione "PULIZIA". Il piano di cottura non funziona o alcune zone non funzionano Le deviazioni non sono posizionate correttamente sulla morsettiera. Verificare se il collegamento è corretto e se il pannello di comando è bloccato. Sbloccare il piano di cottura. Il piano di cottura non si blocca. Il pannello comandi è bloccato. Sbloccare il piano di cottura. Frequenza delle operazioni di accensione/spegnimento delle zone di cottura Il cicli di accensione/spegnimento variano a seconda del livello di calore richiesto: - livello basso: tempo di funzionamento breve, - livello alto: tempo di funzionamento lungo. Il piano di cottura non funziona. Controllare le condizioni dei fusibili / interruttori automatici dell'abitazione. Verificare se si tratta di una mancata alimentazione. Il piano di cottura si è spento. L'interruttore principale (pulsante accensione/spegnimento) è stato sfiorato involontariamente o ci sono oggetti su un qualsiasi pulsante. Riaccendere l'elettrodomestico senza appoggiare nulla sui pulsanti. Inserire nuovamente le impostazioni. Display con F e numeri Se la lettera F e dei numeri compaiono sul display, l'elettrodomestico ha rilevato un'anomalia. La seguente tabella elenca i provvedimenti correttivi che si possono adottare per correggere il problema. viene effettuata correttamente.

9. MANUTENZIONE AGGIUNTIVA

Prima di rivolgersi ad un tecnico dell'Assistenza controllare quanto segue: — che la spina sia inserita correttamente e dotata di fusibili; Se non è possibile identificare il guasto spegnere l'elettrodomestico — non manometterlo — e chiamare il Centro di Assistenza Tecnica post-vendita. L'elettrodomestico è fornito con un certificato di garanzia che garantisce la riparazione gratuita presso il Centro diAssistenza. 16 IT

Se si è verificato un errore, scollegare e ricollegare il piano di cottura all'alimentazione elettrica. Sel'errore persiste, contattare l'assistenza post-vendita. Se un errore si verifica improvvisamente durante ilnormale funzionamento, contattare l'assistenza post-vendita.Errore software comandosfioramento.Attendere che la temperatura diminuisca fino al raggiungimento di un valore normale. Quando ilmessaggio scompare, è possibile riutilizzarlo.La zona comandi a sfioramentoè troppo calda ed ha spentotutte le zone di riscaldamento.Attendere che la temperatura scenda. Se il messaggio persiste quando la temperatura raggiunge quellaambientale, contattare l'assistenza post-vendita.Attendere che la temperatura scenda. Se il messaggio persiste quando la temperatura raggiunge quellaambientale, contattare l'assistenza post-vendita.Il sensore temperatura dicomando a sfioramento puòessere danneggiato.Verificare che il piano di cottura sia montato correttamente. Accertarsi che i pulsanti tocchinocorrettamente la superficie in vetroresina.Pulsante eccessivamentesensibile.Questo errore è un controllo automatico della tastiera. Scompare quando il controllo automatico ritorna adun valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita.Errore sicurezza tastieraQuesto errore è un controllo automatico del software. Scompare quando il controllo automatico ritorna adun valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita.Errore sicurezza tastieraQuesto errore è un controllo automatico del software. Scompare quando il controllo automatico ritorna adun valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita.Errore sicurezza tastiera Qualsiasi driver dei relè può presentare dei problemi. Togliere il piano di cottura dall'alimentazione, attendere un minuto e riaccendere. Se l'errore persiste, contattare l'assistenza post-vendita.Errore di sicurezza relè Anomalia Azione Display della zona di riscaldamento Il sensore temperatura dicomando a sfiorame nto può+essere danneggiato. - Versare altre gocce di detergente specifico sulla superficie del piano di cottura. - Raschiare utilizzando un raschietto, mantenendolo ad un angolo di 30° rispetto al piano di cottura, fino a quando la macchia non scompare. - Asciugare con un panno morbido o carta da cucina asciutta fino alla completa pulizia della superficie. - Ripetere l'operazione se necessario. ALCUNI SUGGERIMENTI: Una pulizia frequente lascia uno strato protettivo che è fondamentale per evitare graffi e usura. Prima di utilizzare nuovamente il piano di cottura accertarsi che la superficie sia pulita. Per togliere segni lasciati dall'acqua, utilizzare alcune gocce di aceto di vino bianco o di succo di limone. Quindi asciugare con carta assorbente e alcune gocce di detergente specifico. La superficie in vetroceramica resiste ai graffi causati da recipienti di cottura a fondo piatto, tuttavia si consiglia sempre di sollevarli quando si spostano da una zona all'altra. N.B.: Non utilizzare mai una spugna troppo bagnata. Non utilizzare mai un coltello o un cacciavite. Un raschietto con lametta non danneggia la superficie, a patto che venga mantenuto ad un angolo di 30°. Non lasciare mai un raschietto con lametta alla portata dei bambini. Non utilizzare mai prodotti abrasivi o detergenti in polvere. Cornice metallica: per pulire in modo sicuro la cornice metallica, lavare con acqua e sapone, risciacquare e quindi asciugare con un panno morbido.

Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l’acquisto dell’elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l’apposito form on-line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet.Nous vous recommandons de conserver les instructions d'installation et d'utilisation pour pouvoir les consulter ultérieurement. Avant d'installer la table de cuisson, notez son numéro de série, au cas où vous auriez besoin de l'aide du service après-vente.

Il Produttore non si assume responsabilità per eventuali errori di stampa o errori di trascrizione all'interno di questa brochure. Ci riserviamo il diritto di apportare modifiche ai prodotti a seconda delle necessità, compresi gli interessi di consumo, senza influenza alcuna sulle caratteristiche relative a sicurezza o funzionamento.
