Tipo di prodotto	Lavasciuga accompagnata
Marca	Ghibli & Wirbel
Modello	RANGER R 115 FD 85 BC CHEM
Larghezza pista di lavaggio	850 mm
Larghezza di aspirazione	1050 mm
Dimensioni (L x L x A)	1470 x 770 x 1365 mm
Peso a vuoto	246 kg
Peso in ordine di marcia (GVW)	691 kg
Alimentazione	Batterie 24 V (diversi tipi e capacità)
Potenza installata	2210 W
Autonomia di lavoro (a seconda della batteria)	Fino a 7 h (batteria 320 Ah C5)
Resa teorica	5000 m²/h
Resa effettiva	3000 m²/h
Velocità massima di avanzamento in lavoro	6 km/h
Spazzole (diametro, numero)	430 mm / 2 spazzole
Velocità di rotazione delle spazzole	165 giri/min
Motore di aspirazione (potenza)	550 W
Capacità serbatoio soluzione	110 L
Capacità serbatoio recupero	115 L
Funzioni principali	Lavaggio, spazzolatura, asciugatura, aspirazione, dosaggio agente chimico
Modalità di funzionamento	ECO, silenzioso, extra pressione, programmazione operatore
Sicurezza	Arresto di emergenza, sensore presenza operatore, sistema anti-scivolo, freno elettromagnetico
Manutenzione ordinaria	Svuotamento e pulizia dei serbatoi, pulizia della bocchetta, controllo catena di sterzo
Parti di usura	Spazzole, lamelle in gomma, paraspruzzi, filtri
Garanzia e riparabilità	Assistenza post-vendita consigliata per la sostituzione dei componenti

Domande frequenti - RANGER R 115 FD 85 BC CHEM Ghibli & Wirbel

Come avviare la macchina?

Sedersi sul sedile, girare la chiave (29) su ON, selezionare la direzione di marcia (31a o 31b), quindi premere il pedale dell'acceleratore (7) per avanzare.

Quali sono i cicli di lavoro disponibili?

La macchina permette 4 cicli: lavaggio+spazzolatura+asciugatura (pulsante Ready to go), sola asciugatura (pulsante aspiratore), sola spazzolatura (pulsante spazzole), lavaggio+spazzole (pulsanti spazzole + acqua).

Come caricare le batterie?

Posizionare la macchina vicino a una presa. Sollevare il serbatoio di recupero, collegare il caricabatterie esterno al connettore (39) o, se caricabatterie a bordo, collegare il cavo (40) alla rete. Il display indica la carica. Scollegare dopo carica completa.

Cosa fare in caso di allarme AL_1 (Errore memoria)?

Riavviare la macchina girando la chiave su OFF e poi su ON. Se l'allarme persiste, contattare il servizio tecnico.

Come regolare la pressione delle spazzole?

Premere il pulsante (47) per attivare la extra pressione. L'icona corrispondente viene visualizzata. Una nuova pressione torna alla pressione normale. Il sistema regola automaticamente la pressione in caso di sovraccarico.

Come svuotare il serbatoio dell'acqua di recupero?

Posizionare la macchina vicino a uno scarico. Sganciare il tubo (15), svitare il tappo (56) e lasciare defluire l'acqua. Richiudere e agganciare il tubo.

Con quale frequenza pulire la bocchetta?

Si consiglia di pulire la bocchetta (20) ogni giorno dopo l'uso. Staccare il tubo di aspirazione, rimuovere la bocchetta, lavare le lamelle in gomma e il raccordo di aspirazione con acqua corrente.

Come sostituire le spazzole?

Girare la chiave su ON, portare la velocità a 0, abbassare la testa con il pulsante (46), quindi premere il pedale per far girare le flange. Le spazzole si agganciano. Per rimuoverle, girarle nel senso inverso di rotazione.

Cosa fare se la macchina non si avvia?

Controllare la carica delle batterie, lo stato del fusibile generale (sul cavo batteria) e la chiave di contatto. Se il problema persiste, consultare il capitolo Diagnosi dei guasti o contattare l'assistenza post-vendita.

Come configurare la lingua sul display?

Premere e tenere premuti i pulsanti di direzione (31a) e (31b), quindi girare la chiave su ON. Inserire la password 0010. Navigare fino a 'Language selection' e scegliere la lingua desiderata con i pulsanti +/-, quindi confermare.

MANUALE UTENTE RANGER R 115 FD 85 BC CHEM Ghibli & Wirbel

Istruzioni originali)

EN English EN-1

La ringraziamo per aver scelto un nostro prodotto per la pulizia dei loro ambienti.

La lavasciuga pavimenti da lei acquistata è stata progettata per soddisfare l'utilizzatore in termini di semplicità di utilizzo e affidabilità nel tempo.

Noi siamo coscienti che un buon prodotto per restare tale, nel tempo, necessita di continuui aggiornamenti mirati a soddisfare le aspettative di chi, quotidianamente, ne fa uso. In tal sense, nei ci auguriamo di averere in lei non solo un cliente soddisfatto maanche un partner che non esita a trasmetterci opinioni e idee derivanti alla personale quotidiana esperienza.

INDICE

2

DATI TECHNICI 3

1.1 - INTRODUZIONE 5

1.1.a - Posizione operatore 5
1.1.b - Avvertenze generali durante l'uso della macchina 5

1.2 - USO NON PREVISTO DELLA MACCHINA 5

2.1 - CONOSCENZA DELLA MACCHINA (Fig. A) 5

3.1 - DISIMBALLO (Fig. B) 5

3.1.a - Installazione batterie (Fig. A) 6
3.1.b - Scarico macchina dal bancale in legno (Fig. B) 6

4.1 - ASSEMBLAGGIO COMPONENTI 6

4.1.a - Installazione terGITore (Fig. C) 6
4.1.b - Installazione spazzole 6

5.1 - CARICA DELLA BATTERIA 6

5.1.a - Carica della batteria tramite caricabatterie esterno (Fig. G). 7
5.1.b - Carica della batteria tramite caricabatterie di bordo (se presente) (Fig. G). 7

6.1 - DESCrizIONE COMANDI MACCHINA 7

6.1.a - Pannello comandi (Fig. F) 7
6.1.b - Pedale acceleratore (Fig. A) 10

7.1 - DISPLAY (Fig. F) 10
8.1 - EMERGENZA 11
9.1 - DISPOSITIVI DI SICUREZZA (Fig. A) 11
10.1 - RIEMPIMENTO SERBATOIO (Fig. D) 12
10.2 - TANICA DETERGENTE CHIMICO (se presente) (Fig. E) 12
11.1 - FUNZIONAMENTO (Fig.A-F) 12

11.1.a - Controlli prima dell'uso 12
11.1.b - Preparazione macchina e scelta ciclo 12
11.1.c - Uso della macchina 13
11.1.d - Fine uso e spegnimento 14

12.1 - SCARICO ACQUA DI RECUPERO (Fig. H) 14
13.1 - MANUTENZIONE E PULIZIA 14
13.2 - OPERAZIONI DA EFFETTUARE OGNI GIORNO 14

13.2.a - Svuotamento e pulizia serbatoio acqua pulita (Fig. I). 14
13.2.b - Pulizia serbatoio acqua di recupero (Fig. J) 15
13.2.c - Pulizia tergitore (Fig. K) 15

13.3 - OPERAZIONI DA EFFETTUARE OGNI 3 MESI 15
13.3.a - Controllo stato di usura catena sterzo (Fig. L). 15
13.4 - OPERAZIONI DA EFFETTUARE SECONDO NECESSITA 15

13.4.a - Sostituzione spazzole (Fig. M) 15
13.4.b - Regolazione della gomma paraspruzzi (Fig. M) 16
13.4.c - Sostituzione gomme tergitore (Fig. K) 16
13.4.d - Regolazione incidenza terGITore (Fig. N) 16
13.4.e - Regolazione pressione del terGITore (Fig. O) 17
13.4.f - Puliziachioacqua pulita (Fig.P) 17
13.4.g - Rubinetto scarico vano batterie (Fig. A) 17
13.4.h - Controllo stato di usura delle tre ruote (Fig.A) 17

14.1 - IMPOSTAZIONE PARAMETRI (Fig. F) 18

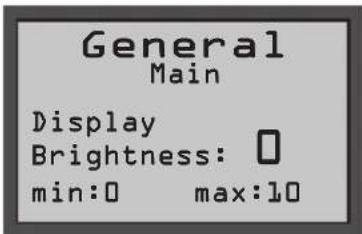

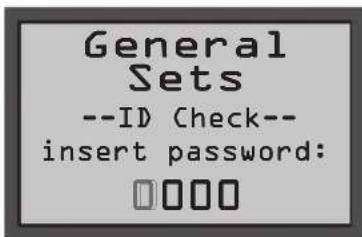

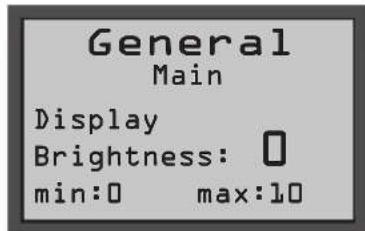

14.1.a - Parametri OPERATORE 18
15.1 - CONTROLLO/SOSTITUZIONE DEI FUSIBILI 20
16.1 - ALLARMI DURANTE IL FUNZIONAMENTO (Fig. F) 20
17.1 - RICERCA GUASTI 23
18.1 - DEMOLIZIONE DELLA MACCHINA 24

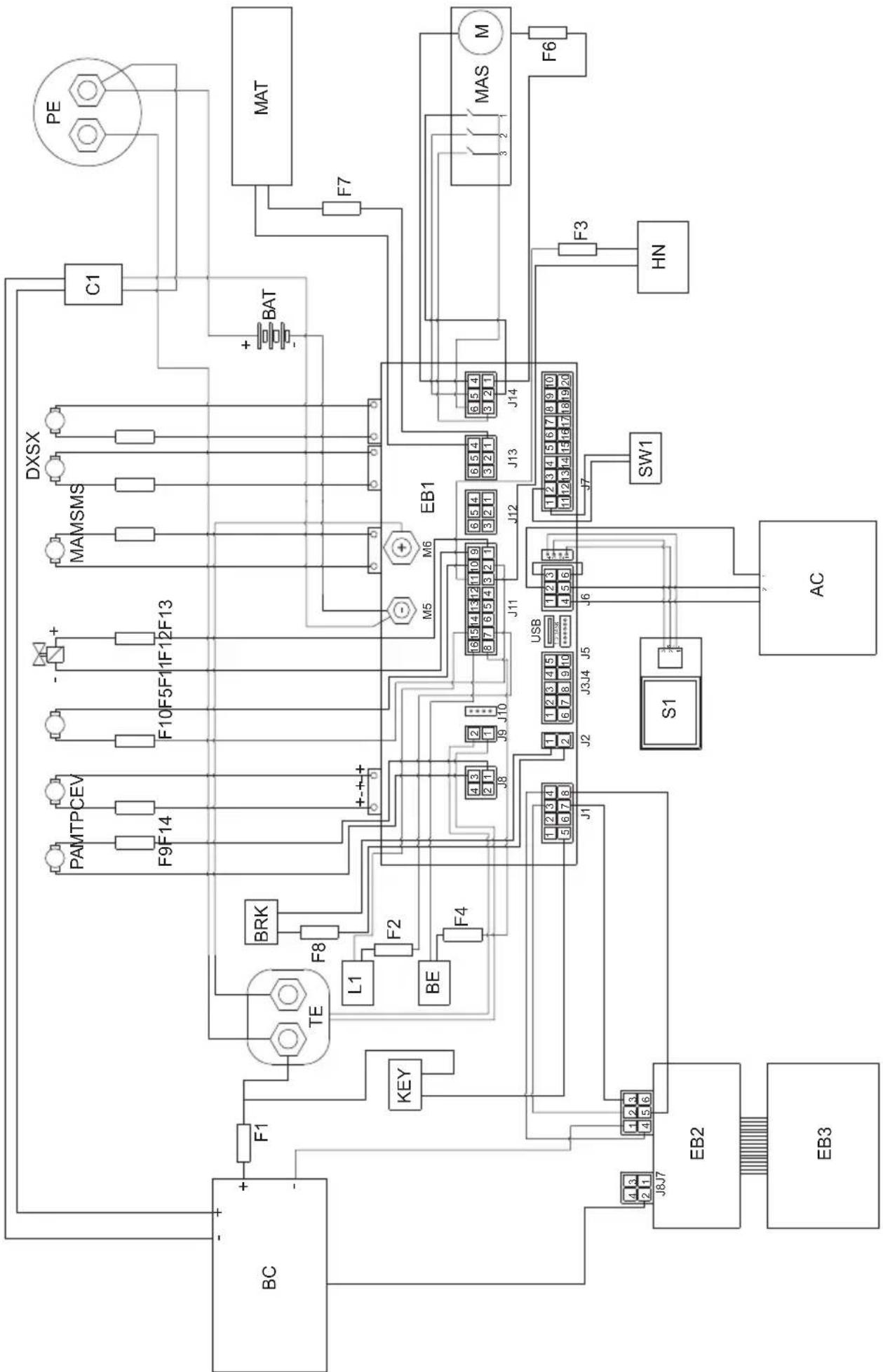

19.1 - SCHEMA ELETTRICO 25

DATI TECHNICI

	RACER R 85 RAN FD 65 FD 75 FD 75 FD 85
Tipodi guida Operatore a bordo
Caratteristiche
Funzionamento e alimentazione Batteria	24 V
Tipodi batterie	N° 2 - 12V 105Ah (C5)		N° 4 - 6V 240Ah (C5)
	N° 4 - 6V 180Ah (C5)		N° 1 - 24V 320Ah (C5)
	N° 1 - 24V 100Ah (Li)		N° 1 - 24V 150Ah (Li)
Potenza installata 2160 W 2210 W
Autonomia di lavoro	2 h (105Ah C5) 5 h		(240Ah C5)
	4 h (180Ah C5) 7 h		(320Ah C5)
	2 h (100Ah Li) 3 h		(150Ah Li)
Avanzamento Trazione avanti / indietro
Larghezza pista lavaggio 650 mm 750 mm	750 mm 850 mm
Larghezza di aspirazione 850 mm 950 mm	950 mm 1050 mm
Resa oraria teorica	4000 m²/h	4500 m²/h	4500 m²/h	5000 m²/h
Resa oraria pratica	2400 m²/h	2700 m²/h	2700 m²/h	3000 m²/h
Vibrazioneistema mano-braccio (ISO 5349-1)	< 2,5 m/s²
Vibrazione corpo intero (ISO 2631-1)	< 0,5 m/s²
Pressione sonora (ISO 11203) (LpA)	63 dB(A)
Pressione sonora modalità silenziosa (LpA)	57 dB(A)
Codice IP	IPX3
Spazzole
Diametro / pad / numero	330 mm / 13" / 2	380 mm / 15" / 2	380 mm / 15" / 2	430 mm / 17" / 2
Potenza motore / numero	500 W / 2
Velocità di rotazione spazzola	165 giri/min.
Pressione specifica	30 gr/cm²	21 gr/cm²	21 gr/cm²	17 gr/cm²
Pressione specifica (extrapressione)	46 gr/cm²	32 gr/cm²	43 gr/cm²	34 gr/cm²

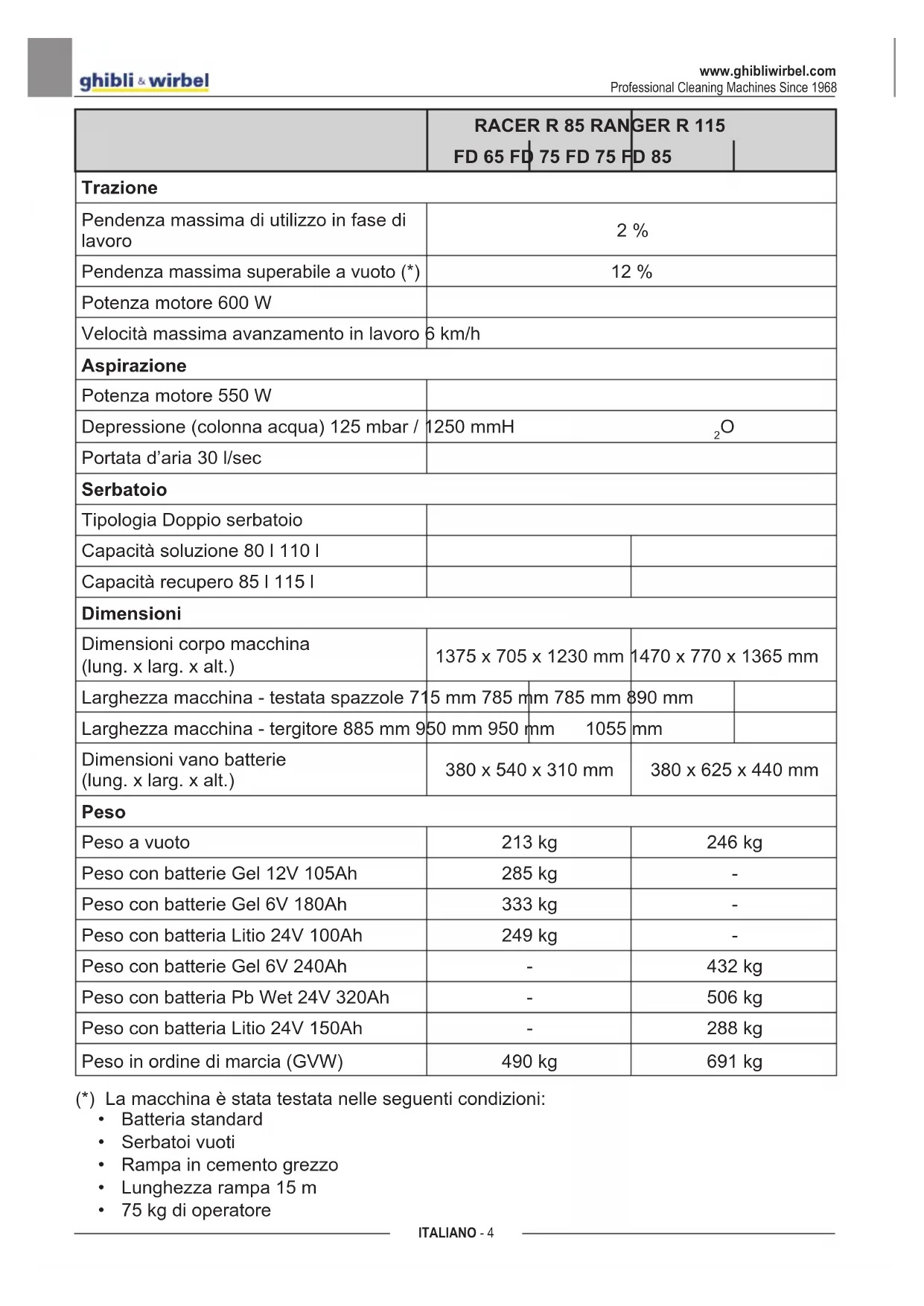

	RACER R 85 RAN FD 65 FD 75 FD 75 FD 85
Trazione
Pendenza massima di utilizzo in fase di lavoro	2%
Pendenza massima superabile a vuoto (*)	12%
Potenza motore 600 W
Velocità massima avanzamento in lavoro	6 km/h
Aspirazione
Potenza motore 550 W
Depressione (colonna acqua) 125 mbar /	1250 mmH	2O
Portata d'aria 30 l/sec
Serbatoio
Tipologia Doppio serbatoio
Capacità soluzione 80 l 110 l
Capacità recupero 85 l 115 l
Dimensioni
Dimensioni corpo macchina (lung. x larg. x alt.)	1375 x 705 x 1230 mm		1470 x 770 x 1365 mm
Larghezza macchina - testata spazzole 71	15 mm 785 mm	890 mm
Larghezza macchina - tergitore 885 mm 9	50 mm 950 mm	1055 mm
Dimensioni vano batterie (lung. x larg. x alt.)	380 x 540 x 310 mm		380 x 625 x 440 mm
Peso
Peso a vuoto	213 kg		246 kg
Peso con batterie Gel 12V 105Ah	285 kg		-
Peso con batterie Gel 6V 180Ah	333 kg		-
Peso con batteria Litio 24V 100Ah	249 kg		-
Peso con batterie Gel 6V 240Ah	-		432 kg
Peso con batteria Pb Wet 24V 320Ah	-		506 kg
Peso con batteria Litio 24V 150Ah	-		288 kg
Peso in ordine di marcia (GVW)	490 kg		691 kg

(*) La macchina è stata testata nelle seguenti condizioni:
- Batteria standard
- Serbatoi vuoti
Rampa in cemento grezzo
Lunghezza rampa 15 m
- 75 kg di operatore

1.1 - INTRODUZIONE

NOTA:

I numero e riferimenti figura riportati tra le parentesi si riferiscono ai componenti indicati nel foglio illustrativo allegato.

PERICOLO:

Prima di utilizzato la macchina leggere attendamente il libretto "AVVERTENZE DI SICUREZZA PER LAVASCIUGA PAVIMENTI" allegato al presente e le integrazioni riportate di seguito.

1.1.a - Posizione operatore

L'operaatore, durante l'uso della macchina è seduto sul sedile con le mani sul volante.

1.1.b - Avvertenze generali durante l'uso della macchina

• NON abbandonare la macchina su superfici inclinate.
• É assolutamente vietato curvare in rampa; pericolo di ribaltamento.
• Evitare di utilizzato la macchina in ambienti con rischio di caduta oggetti.

1.2 - USO NON PREVISTODELLA MACCHINA

• Non utilizzato la macchina con serbatoio di recupero aperto.
• Non circolare con piedi/gambe a ciondo-loni.
• Non effettuare sterzate repentine in particolare in discesa.

AVVERTENZA:

La macchina èabilitata al trasporto di una SOLA persona.

2.1 - CONOSCENZA DELLA MACCHINA (Fig. A)

(1) Volante
(2)Cruscotto comandi
(3) Sedile
(4) Sensore presenza operatore
(5) Pulsante di EMERGENZA, per l'arresto immediato di tutte le funzioni
(6) Pedana appoggiapiedi
(7) Pedale acceleratore
(8) Ruote posteriori
(9) Luce di lavoro (opzionale)
(10)Girofaro (opzionale)
(11) Serbatoio acqua di recupero
(12) Coperchio serbatoio acqua di recupero
(13) Serbatoio acqua pulita
(14)Tappo
(15) Tubo scarico acqua di recupero
(16) Tubo aspirazione acqua tergitore
(17) Tubo scarico acqua pulita
(18) Tubo di livello serbatoio acqua pulita
(19) Gruppo testata spazzole
(20) Gruppo terGITore
(21)Vano portadocumenti
(22) Filtrto acqua
(23) Ruota direzionale e di trazione
(24) Aggancio supporto per terGITore.
(25) Piede di sostegno serbatoio di recupero

3.1 - DISIMBALLO (Fig. B)

Una volta rimioso l'imballo come indicate nel foglio istruzioni sull'imballo stesso, controlling l'integrità della macchina e di tutti i componenti in dotazione.

Se si riscontrano danni evidenti contattare il concessionario di zona e il trasportatore entro 3 giorni dal ricevimento.

• Rimuovere la busta e le scatole (26) contente gli accessori in dotazione:

(20) Gruppo terGITore.
(32) N^ 2 spazzole.

• Sollevare il gruppo serbatoio e prelevare la documentazione dall'apposita busta:

(33) Manuale d'uso e manutenzione della macchina.
(34) Manuale istruzioni caricabatterie (se presente).

• Sollevare con cautela il serbatoio di recupero (11).
• A seconda della configurazione (4 batterie da 6 V, 2 batterie da 12 V, 1 pacco batteria da 24), posizionare e collegare le batterie come indicato nelle figure, utilizzato i cavi e le spine in dotazione.
• Abbassare con cautela il serbatoio acqua di recupero (11).

NOTA:

La connessione delle batterie deve essere eseguita da personale specializzato.

3.1.b - Scarico macchina dal banca- le in legno (Fig. B)

• Rimuovere il blocchetto di legno (27) posiz. zionato davanti alla ruota anteriore.
• Posizione are la rampa (28) davanti al bancale in legno come indicato nel foglio istruzioni sull'imballo.
• Sedersi sul sedile (3) in posizione di guida.
• Ruotare la chiave (29) su "ON".
• Agire sul pulsante di direzione marcia

(31a) "marcia avanti), quindi pre-mere il pedale acceleratore (7) e con cautela scendere dal bancale.

4.1 - ASSEMBLAGGIO COMPONENTI

4.1.a - Installazione terGITore (Fig. C)

• Inserire il terGITore (20) nella piastra di supporto (35) e fissarlo avvitando i due pomelli (36).
• Collegare il tubo di aspirazione (16) con il raccordo (37) del terGITore.

4.1.b - Installazione spazzole

• Vedere procedura nel paragrafo "13.4.a - Sostituzione spazzole (Fig. M)".

5.1 - CARICA DELLA BATTERIA

PERICOLO:

Effettuare la carica delle batterie in locali ben areati e conformi alle norme vigenti nel paese di utilizzo.

Per le informazioni relative alla sicurezza atteneri a quanto descritto nel capitolo 1 del presente manuale.

AVVERTENZA:

Per le informazioni e le avventenze relative alla batteria e al caricabatteria di bordo (se presente) attenersi a quanto indicate nel manuale del caricabatteria allegato al presente.

La macchina esce alla fabbrica tarata per il funzionamento con batterie a gel. Se si dovessero installare delle batterie di altri tipo, vedere paragrafo "Impostazione parametri".

E' vietato utilizzato la macchina con batterie a gel con taratura per batterie ad acido o altro.

(Solo per versionienza caricabatterie a bordo) La macchina deve essere ricaricata escludivamente da caricabatterie esterni SELV (safety extra-low voltage).

NOTA:

(Solo per batterie al GEL) Per la ricarica completa delle batterie sono necessarie 10 ore. Evitare ricariche parziali.

(Solo per batterie al litio) E^ possibile effetuare ricariche parziali.

Caricare le batterie ad agli fine lavoro o almeno quando il symbolo batteria "sul display (41 Fig. F) inizia a lampeggiare.

• Portarsi con la macchina nei pressi della stazione di carica delle batterie.
• Sollevare il serbatoio acqua di recupero (11) assicurandosi che sua vuoto.

5.1.a - Carica della batteria tramite caricabatterie esterno (Fig. G)

• Controllare l'idoneità del caricabatterie esterno facendo riferimento al relative Manuale. La tensione nominale del caricabatterie deve essere parla 24 V.
• Nell'apposto alloggiamento (38), prelevare il connettore (39) e collegarlo al carica-batterie esterno.
• Collegare il caricabatterie alla rete elettrica.
• Alla fine della ricarica scollegare il caricabatterie alla rete e dal connettore (39).
• Abbassare con cautela il serbatoio acqua di recupero (11).

5.1.b - Carica della batteria tramite caricabatterie a bordo (se presente) (Fig. G)

• Nell'apposto alloggiamento (38), prelevare e collegare la spina del cavo caricabatterie (40) alla rete elettrica (la tensione e la frequenza di rete devono essere uguali ai valori corrispondenti del caricabatterie, riportati sulla targhetto matricolare della macchina).

NOTA:

Quando il caricabatterie è collegato alla rete elettrica, tutte le funzioni della macchina vengono automaticamente esclude.

• Sul display (41 Fig. F), quando sul simbolo batteria si accendono i segmenti in sequenza, indica che il caricabatterie sta caricando le batterie.
• Quando tutti i segmenti nel symbolo batteria sono accesi a luce fissa, il ciclo carica delle batterie è terminato.
• Scollegare la spina del cavo caricabatterie (40) alla rete elettrica e insertirlo nell'apposto alloggiamento (38).
• Abbassare con cautela il serbatoio acqua di recupero (11).

6.1 - DESCrizIONE COMANDI MACCHINA

6.1.a - Pannello comandi (Fig. F)

(29) Chiave avviamento

• Ruotata in senso orario "ON" inserisce tensione ai circuitiabilitando il funzionamento della macchina.
• Ruotata in senso antiorario "OFF" toglietensione ai circuiti ed è in posizione di estrazione.

(30) Pulsanti regolazione velocità massima

É possibile regolare la velocità massima di avanzamento tramite i pulsanti (30a)

"e (30b)

• Premendo completeness il pedale acceleratore (7) la velocità sare proporzionata al valore massimo impostato.
• Quando sul display (41) tutti i simboli velocità " sono chiari il pedale acceleratore (7) è inibito e la macchina rimaneferma.

(31) Pulsanti di direzione marcia

• Premendo il pulsante avanti (31a) “ ” la macchina procede con marcia avanti; sul display si visualizza l'icona “ ”
• Premendo il pulsante indietro (31b) “” la macchina procede in retromarcia e si inserisce il cicalino di retromarcia; sul display si visualizza l'icona

NOTA:

La velocità massima in retromarcia è impostabile come la marcia in avanzamento tramite i pulsanti (30).

(41) Display

• Vedere al capitolo specifico.

• Premendo il pulsante (42) sul display si

visualizza l'icona " si avviano ad una impostazione standard le seguenti funzioni:

• Abbassamento della testata e rotazione delle spazzole.
• Abbassamento del tergitore e avvio dell'impianto di aspirazione.
• Velocità di lavoro = 3^ tacca (3,6km / h)
  Flusso acqua = 3^ tacca.
• Agente chimico = 3^tacca (1%).
• Aspirazione = normale (100%).

• Pressione spazzole = normale.

• Con esta funzione standard attivata è possibile premere qualiasi pulsante di lavoro per anni modifica o regolazione.

Se necessario, quando è stata impostata una modifica sulle funzioni di lavoro, è possibile memorizzarla operando come indicato di seguito:

• Premere e mantenere premuto per 3 secondi il pulsante (42); la conferma della memorizzazione è indicata sul display (41) dal lampeggio "UPDATED".

• Per disattivare il nuovo setaggio e ritornare ai valori standard delle impostazioni, premere nuovamente e mantenere premuto per 3 secondi il pulsante (42); la conferma è individata sul display (41) dal lampeggio "RESET".

(43) ECO Pulsante ECO

-In fase di lavoro, premendo il pulsante (43) sul display si visualizza l'icona "ECO", i parametri di acqua, agente chimico, aspirazione e pressione testata assumono i seguenti valori:

Flusso acqua = 3^ taca.
- Agente chimico = 3^tacca (1%).
- Aspirazione = silenziosa (50%).
- Pressione spazzole a terra = normale.

(44) Pulsante aspiratore

• Premendo il pulsante (44) si avvia l'aspiratore e sul display si visualizza l'icona "e, se è insertita la marcia avanti o se la macchina è in folle, il tergitore si abbassa.
• Premendo di nuovo il pulsante (44) l'aspiratore si ferma e il tergitore si solleva.
• Con macchina ferma, terGITore abbassato e chiave (29) in posizione "ON" dopo un periodo di tempo di inattività il terGITore si solleverà automaticamente.

(45) Lulsante funzionamento silenzioso

• Premendo il pulsante (45) si riduce la velocità della turbina di aspirazione riducendo sensibilmente il rumore che la macchina emette; con funzioneabilitata sul display si visualizza l'icona "
  -Ripremendo il pulsante (45) si disabilita la funzione e la macchina riprende a funzionare in modo standard, sul display si spegne l'icona "s si visualizza l'icona

i NOTA:

Spagnendo la turbina di aspirazione con la modalità "funzionamento silenzioso" abilitata, il funzionamento della turbina stessa si commuterà automaticamente in modalità "funzionamento standard" per tutto il tempo di ridardo di spegnimento.

(46) Pulsante spazzole

• Premendo il pulsante (46) si abbassa la testata spazzole e sul display si visualizza l'icona "
• Le spazzole iniziano a ruotare quando si preme il pedale acceleratore, si fermano quando il pedale acceleratore è sollevato.

NOTA:

Le spazzole ruotano sia con la marcia avanti che con la retromarcia e con regolazione velocità (30) a "0".

• Con macchina ferma, testata abbassata e spazzole ferme con chiave (29) in posizione "ON" dopo un periodo di tempo di inattività la testata si solleverà automaticamente.
• Se si preme il pulsante (46) con spazzole in rotazione, le spazzole si fermano, la testata spazzole si solleva e si spegne licona "ul display.

(47) Pulsante extra pressione spazzole

Con testata spazzole abbassata è possibile regolare la pressione delle spazzole a terra.

• Premendo il pulsante (47) si attiva l'extra pressione; con funzione abilitata sul display si visualizza l'icona
• Ripremendo il pulsante (47) la pressione a terra ritorna normale e sul display si visualizza l'icona

NOTA:

Ogni volta che la testata spazzole sale (posizione di riposo), si disattivaanche la funzione extra pressione.

NOTA:

La funzione extra pressione è dotata di un sistema di sicurezza che rileva automaticamente unccessivo assorbimento di corrente dei motori spazzole ed è in grado di variarere automaticamente la pressione spazzole a terra portandola nella posizione più idonea.

(48) Bulsante dosatore agente chimico (se presente)

• Premere il pulsante (48) sul display si visualizza l'icona "e si predispone il dosaggio dell'agente chimico. Il funzionamento della pompa di dosaggio è comandato dal pedale acceleratore premuto.
• Premendo ripetutamente il pulsante (48) si aumenta la quantità di agente chimico; arrivando alla quantità massima visualizzata sul display dall'icona "Ripremendo il pulsante (48) si disattiva la funzione e si spegne l'icona sul display.

NOTA:

In caso di svuotamento dell'impiano di dosaggio agente chimico, dopo aver sostituito la tanica, tenere e mantenere premuto per almeno 5 secondi il pulsante (48) per attivare la procedura di spurgo aria della durata di circa 40 secondi; tale funzione si attiva solo con macchina ferma, chiave (29) in posizione "ON" e con regolazione velocità (30) a "0".

(49) Pulsante erogazione acqua

• Premendo il pulsante (49), sul display si visualizza l'icona "e si predispone l'apertura dell'elettrovalva acqua. Il funzionamento della stessa è comandato dal pedale acceleratore premuto.
• Premendo ripetutamente il pulsante (49) si aumento la quantità di acqua; arrivando alla quantità massima, visualizzata sul display dall'icona " Ripremendo il pulsante (49) si disattiva la funzione e si spegne l'icona sul display.

Pulsante avvisatore acustico

sante girofaro

(52) Pulsante luce di lavoro

6.1.b - Pedale acceleratore (Fig. A)

• Premendo il pedale acceleratore (7), la macchina si muove in avanti o indietro, a seconda di quale pulsante di direzione marcia è stato premuto.
• La velocità è regolabile con la maggiore o minore pressione sul pedale acceleratore.
• Rilasciendo il pedale acceleratore (7) la macchina rallenta fino a fermarsi. Dopo quale secondo con macchina fermasi inseisce automaticamente il freno di stazionamento; tale freno si disinserisce premendo il pedale acceleratore (7) con marcia avanti o indietro inserita.

7.1 - DISPLAY (Fig. F)

A macchina accesa, sul display (41) si visualizzano le seguenti icone:

Batteria

Indica lo stato di carica delle batterie:

Batterie cariche

Batterie scariche

Velocità massima di avanzamento

Con i pulsanti (30a) “+e (30b) ” s'imposta la velocità massima raggiungibile alla macchina con il pedale acceleratore (7) completeness premuto:

La freccia direzione marcia indica la funzione di avanzamento selezionata tramite i pulsanti

(31a)“（31b）"

"Ready to go"

Si visualizza sul display quando si preme il

pulsante (42)

Modalità ECO

Si visualizza sul display quando si preme il

pulsante (43) ECO

Aspiratore funzionante

Si visualizza sul display quando si preme il

pulsante (44) "findicando che l'aspiratore è acceso e il terGITORE abbassato.

Funzionamento silenzioso

Si visualizza sul display quando si preme il

pulsante (45) "Indicando che l'aspiratore funziona con un regime di giri ridotto.

Predisposizione rotazione spazzola

Si visualizza sul display quando si preme il

pulsante (46) "indicando che èabilitata la rotazione della spazzola.

Extrapressione

Si visualizza sul displayindicando la pressione di lavoro delle spazzole.Premere il pulsante (47) perambiare la pressione di lavoro.

Dosatore detergente (se presente)

Si visualizza sul display quando si preme il pulsante (48) " Premere il pulsante per incrementare o diminuire la percentuale di detergente dosato:

0,2%	0,5% 1%	2% 3%

Predisposizione erogazione acqua

Si visualizza sul display quando si preme il pulsante (49) "indicando che è abilitata l'elettrovalva di erogazione acqua.
Quando il livello dell'acqua nel serbatoio è al minimo, si visualizza a tutto schermo l'icona "abbinata all'avviso acustico.
Riempire il serbatoio dell'acqua (13) come indicato nel paragrafo specifico, quindi spegnere e riavviare la macchina

Assenza operatore sul sedile di guida

Questa icona si visualizza quando l'opera-tore non è correttamente seduto sul sedile di guida e blocca tutte le funzioni della macchina.

Massimo livello liquido nel serbatoio di recupero

Si visualizza quando il liquido nel serbatoio di recupero ha raggiunto il livello massimo.

Pedale accelerator premuto

Questa icona si visualizza all'avviamento della macchinaindicando una sequenza errata di operazione di avvio,per eliminare l'allarme inserto rilasciare il pedale acceleratore (7 Fig.A).

8.1 - EMERGENZA

Il pulsante di emergenza (5 Fig. A) è situato in una posizione facilemente accessibile all'opereatore. Deve essere premuto con decisione in caso di immediata necessità per arrestare la macchina in agli sua funzione. Per riattivare la funzionalità della macchina tirare il pulsante di emergenza fino allo scatto e ripristino dello stesso.

AVVERTENZA:

Premere il pulsante di emergenza (5) con macchina accesa solo in caso di reale necessità, non utilizzato quello procedimento per spegnere la macchina, potrebbe causare guasti anche seri alla stessa.

9.1 - DISPOSITIVI DI SICUREZZA (Fig. A)

La macchina è dotata delle seguenti sicurezza:

Sensore presenza operatore (4)

Blocca tutte le funzioni della macchina quando l'operaatore non è presente alippo di guida.

Sicurezza anti sbadata

Riduce ove necessario la velocità durante le sterzate e in caso di inclinatione laterale della macchina ad un valore di sicurezza per evitare sbandate improvvise e accrescere la stabilità della macchina in agli condizione.

Freno elettromagnetico

E integrato nella ruota anteriore (23) e mantiene frenata la macchina quando è spenta e, in agli caso, a macchinaferma.

10.1 - RIEMPIMENTOSERBATOIO (Fig. D)

AVVERTENZA:

Introduire nel serbatoio acqua pulita di rete con temperatura non superiore a 50^

• Tramite il tubo estraibile (52) introdurre acqua nel serbatoio (13) fino al riempimento dello stesso.
• Non riempire completeness il serbatoio, utilizzare come riferimento il tubo di livello (18).
• Oppure se disponibile, après il tappo (14) eutilizzare la presa acquastop (53, se presente).

AVVERTENZA:

Controllare visamente sempre il livello di riempimento per non rischiare di bagnare il pavimento.

• Alla fine del riempimento del serbatoio chiudere il tappo (14).

NOTA:

Per le macchine除去 kit chimico, riempire il serbatoio (13) con acqua pulita e miscelarla con detergente chimico.

Attenersi sempre alle istruzioni di diluizione riportate sull'etichetta della confezione del prodotto chimico usato per comprare la soluzione detergente.

10.2 - TANICA DETERGENTE CHIMICO (se presente) (Fig. E)

NOTA:

Utilizzare solo detergenti non schiumosi, per la quantità atteneri alle istruzioni del produttore del detergente e al tipo di sporco.

• Sollevare il serbatoio di recupero (11).
• Controllare che nella tanica (54) vi sua il prodotto necessario per la giornata lavorativa.

In caso di sostituzione della tanica agire come segue:

• Rimuovere il tappo (55) estrarre la tanica (54) e inseire una nuova tanica da 5 litri quindi inseire il tappo (55) con il tubetto di aspirazione.

PERICOLO:

In caso di contatto del detergente con occhi e pelle o in caso di ingerimento fare riferimento alla schedà di sicurezza e di impiego del produttore del detergente.

NOTA:

Le taniche (54) da utilizzare sono del tipo standard da 5 litri che si trovano in commercio.

• Abbassare con cautela il serbatoio acqua di recupero (11).
• Eseguire lo spurgo aria (vedere procedura alla voce "Pulsante dosatore agente chimico").

11.1.a - Controlli prima dell'uso

• Controllare che il tubo (15) di scarico del serbatoio di recupero sua correttamente agganciato e correttamente tappato.
• Controllare che il tubo (16) di aspirazione acqua del tergitore sia correttamente inserito nel serbatoio di recupero.
• Controllare che il raccordo (37) posto sul tergitore (20) non sia ostruito e che il tubo (16) sua correttamente collegato.
• Controllare lo stato di carica delle batterie, ruotando la chiave (29) su "ON" e l'indicazione di carica sul display (41).

11.1.b - Preparazione macchina e scelta ciclo

• Sedersi al posto di guida.
• La macchina ha la possibilità di effettuare 4 cicli di lavoro:

Ciclo di lavaggio, spazzolatura, asciugatura:

• Premere il pulsante "Ready to go" (42)

per predisporre all'erogazione delsperimente, della rotazione spazzole e avvapiratore.

Ciclo solo asciugatura:

• Per effettuare solo il ciclo di asciugatura

premere il pulsante (44) I'aspiratore.

avvia

Ciclo solo spazzolatura:

• Per effettuare solo il ciclo di spazzolatura

premere il pulsante (46) " predispone la rotazione delle spazzole.

• La rotazione delle spazzole si avvia quando la macchina, con acceleratore (7) premuto, inizia a muoversi in avanti o indietro, oppure con acceleratore premuto e impostazione della velocità di avanzamento su "0".

Ciclo lavaggio, spazzolatura:

• Premere il pulsante (46) "per predisporre la rotazione delle spazzole e pre

mere il pulsante (49) "per predisporre l'erogazione dell'acqua.

• La rotazione delle spazzole e l'erogazione dell'acqua si avviano quando si preme il pedale acceleratore con marcia avanti o indietro, oppure con impostazione della velocità di avanzamento almeno sulla 1a taca.

11.1.c - Uso della macchina

PERICOLO:

Prestare la massima attenzione nell'utilizzo della macchina su rampe, in modo da evitare il ribaltamento o situazioni che possano renderere precaria la stabilità della macchina stessa.

PERICOLO:

Evitare brusché sterzate ed effettuare sterzate con volante completamente ruotato solo a bassa velocità, tenendo comuniqueconto delle condizioni del suolo.

• Ruotare la chiave (29) su "ON"; nei primi 2 secondi dall'accensione, il display (41) indica la tipologia di batterie installate e le ore di lavoro macchina.
• Scegliere il tipo di ciclo di lavoro da esquire.
• Inserire la velocità di lavoro desiderata agenda sui pulsanti (30).
  -Azionare il girofaro (10, opzionale) e la luce di lavoro (9, opzionale).
• Iniziare le operazioni di pulizia agenda sull'acceleratore (7).

NOTA:

Rilasciando I'acceleratore la rotazione delle spazzole e I'erogazione dell'acqua si fermano.

NOTA:

La corretta pulizia e asciugatura del pavimento si effettua procedendo con la macchina in avanti, procedendo con la macchina in retromarcia il tergitore si solleva e non si ha l'aspirazione dell'acqua presente nel pavimento.

• Eventualmente regolare la quantità di soluzione di lavaggio tramite il pulsante (49)

• Controllare lo stato di carica delle batterie tramite il display (41).

11.1.d - Fine uso e spegnimento

• Alla fine delle operazioni di pulizia fermare in sequenza la rotazione delle spazzole e l'aspiratore, agenda sui relativi comandi in funzione al tipo di ciclo utilizzato.
• Ruotare la chiave (29) su "OFF".
• Il freno di stazionamento si inserisce automaticamente.
• Svuotare e lavare il serbatoio di recupero e il serbatoio della soluzione come indicate nei relativi paragrafi.

NOTA:

Quando I'operatore scende alla macchina si inseisce automaticamente il freno di sta-zionamento.

PERICOLO:

È vietato parcheggiare la macchina in rampa.

12.1 - SCARICO ACQUA DIRECUPERO (Fig. H)

PERICOLO:

Assicurarsi che il serbatoio dell'acqua di recupero (11) sua vuoto prima di sollevarlo.

Alla fine del ciclo di lavaggio oppure quando il serbatoio (11) dell'acqua di recupero risultata pieno è necessario svuotarlo agenda come segue:

NOTA:

Per lo smaltimento dell'acqua di recupero atteneri alle norme vigenti nel paese di utilizzato della macchina.

• Posizioniarsi con la macchina vicino a una piletta di scarico.

• Staccare il tubo (15) dagli appositi agganci, abbassarlo a terra sulla piletta di scarico.

• Svitare il tappo (56) e scaricare completamente l'acqua di recupero contenta nel serbatoio.

NOTA:

E^ possibile modulare la quantita di acqua che fuoriesce premendo la parte finale del tubo (15).

• Riavvitare il tappo (56) e riposizionare il tubo (15) sul relative supporto.

13.1 - MANUTENZIONE E PULIZIA

AVVERTENZA:

Per le informazioni e le avventenze relative alle operazioni di manutenzione o pulizia atteneri a quanto indica nel libretto "AVVERTENZE DI SICUREZZA PER LAVASCIUGA PAVIMENTI" allegato al presente.

13.2 - OPERAZIONI DA EFFETTUARE OGNI GIORNO

13.2.a - Svuotamento e pulizia serbatoio acqua pulita (Fig. I)

AVVERTENZA:

Alla fine delle operazioni di lavaggio è obbligatorio scarcare e pulire il serbatoio dell'acqua pulita (13) per evitare depositi o incrostazioni.

Dopo aver scaricato il serbatoio dell'acqua di recupero, scaricare il serbatoio dell'acqua pulita (13) agendo come segue:

• Posizioniarsi con la macchina su una piletta di scarico.

• Staccare il tubo (17) dagli apposti agganci, abbassarlo a terra sulla piletta di scarico, svitare il tappo (57) e lasciare scarica-re completamente l'acqua.

• Lavare l'interno del serbatoio lasciando il tubo di scarico aperto e introducendo acqua pulita dall'apertura superiore.

• Alla fine della pulizia sollevare il tubo (17), riavvitare il tappo (57) ad agganciare il tubo negli apposti incastri.

13.2.b - Pulizia serbatoio acqua di recupero (Fig. J)

AVVERTENZA:

Alla fine delle operazioni di lavaggio è obbligatorio pulire il serbatoio dell'acqua di recupero per evitare depositi o incrostazioni ed il proliferare di batteri, odori e muffle.

• Sollevare il coperchio (12).
• Rimuovere la vaschetta per raccolta detriti (58) e aprire il suo coperchio, quindi pulire con acqua corrente, togliendo eventuali pezzi di carta, legno ecc... che lo ostruiscono.
• Rimuovere e pulire il filtro di aspirazione (59) con acqua corrente.
• Lasciando il tubo di scarico (15 Fig. H) abbassato e il tappo rimioso, introdurre acqua dall'apertura superiore (60), quindi risciacquare l'internalo del serbatoio fino a che dal tubo di scarico fuoriesce acqua pulita.
• Rimontare il tutto procedendo in senso inverso.

13.2.c - Pulizia terGITore (Fig. K)

Per effettuare una corretta pulizia del tergitore (20) è necessario rimuoverlo agenda come segue:

• Staccare il tubo (16 Fig. C) dal terGITore (20).
• Allentare i pomelli (36 Fig. C) e rimuovere il terGITore (20).
• Lavare il tergitore e in particolar modo le gomme (60) e (61), quando l'internalo del raccordo di aspirazione (62).

NOTA:

Se durante il lavaggio sinota che le gomme (60) e (61) si presentano rovinate o usurate è necessario sostituirle o girarle.

-Rimontare il tutto procedendo in senso inverso.

13.3 - OPERAZIONI DA EFFETTUARE OGNI 3 MESI

13.3.a - Controllo stato di usura catena sterzo (Fig. L)

• Controllare lo stato di usura e di corrosione della catena (63) posta sotto la macchina nei pressi della ruota anteriore.
• Se la catena si presenta con tracce di corrosione è necessario sostituirla rivolgendosi al servizio di assistenza tecnica.

13.4 - OPERAZIONI DA EFFETTUARE SECONDO NECESSITA

13.4.a - Sostituzione spazzole (Fig. M)

Si rende necessaria la sostituzione delle spazzole quando le stesse si presentano usurate con lunghezza setole inferiore a 2 cm oppure vanno sostuite in funzione al tipo di pavimento da lavare; per la sostituzione, agire come segue:

• Infilare una mano sotto la testata portaspazzole (19), per sganciare la spazzola (32) ruotarla con un colpo secco nel senso contrario alla rotazione.
• Posizione sare除去 il gruppo portaspazzole (19) le nuove spazzole.
• Sedersi al posto di guida, ruotare la chiave (29 Fig. F) in posizione "ON".

• Posizione la velocità di avanzamento sul valore "0".

• Premere il pulsante (46 Fig. F) "per abilitare la rotazione delle spazzole; il gruppo spazzole si abbassa.

• Premendo il pedale acceleratore (7 Fig. A), le flange portaspazzole iniziano a ruotare agganciando le spazzole, quindi rilasciare il pedale.
• Ripremere il pulsante (46 Fig. F) "ruotare la chiave (29 Fig. F) in posizione "OFF".

13.4.b - Regolazione della gomma paraspruzzi (Fig. M)

A seconda del tipo di pavimento da trattare o dopo la sostituzione delle spazzole a disco, potrebbe essere necessaria la regolazione dell'altezza della gomma paraspruzzi (64). Per la sua regolazione agire come segue:

• Ruotare la chiave (29 Fig. F) in posizione "ON".

• Premere il pulsante (46 Fig. F) "per abbassare la testata spazzole (19), quando ruotare la chiave (29 Fig. F) su "OFF".

• Verificare la corretta altezza della gomma paraspruzzi come indicato in figura M.
• Se necessario, agire manualmente sulla gomma per ripristinare la corretta altezza.

NOTA:

La corretta altezza della gomma paraspruzzi è quando, durante il funzionamento e la testata spazzole è abbassata, la gomma stessa è a filo pavimento.

• A fine regolazione riaccendere la macchina e premere il pulsante (46 Fig. F) "ON/ON", quindi ruotare la chiave (29 Fig. F) su "OFF".

13.4.c - Sostituzione gomme tergito-re (Fig. K)

Quando si nota che l'asciugatura del pavimento risultta dificoltosa o che nel pavimento rimangono alcune traccce di acqua è necessario controllare lo stato di usura delle gome del gruppo tergitore (20):

Rimuovere il gruppo terGITore (20) come indicato nel paragrafo "Pulizia terGITore".
- Premere il fermo (65) ed après la maniglia a ripresa (66).
Rimuovere le due barrette di fermo gomma (67) e rimuovere la gomma esterna (60).
- Allentare le due manopole (68) e rimuovere la barra di fermo (69) e la gomma interna (61).

NOTA:

Quando le gomme (60) o (61) sono usurate da un lato, per una volta, possono essere capovolte.

• Sostituire o capovolgere le gomme (60) o (61) alla invertirle.
  -Rimontare il tutto procedendo in senso inverso.

NOTA:

E possibile avere due tipi di gomme: Gomme in para per tutti i tipi di pavimento e gomme in poliuretano per pavimenti di officine meccaniche, sporchi di olio.

13.4.d - Regolazione incidenza tergi-tore (Fig. N)

• Avviare la macchina e premere il pulsante

(44 Fig. F)

• Portare la velocità massima sulla 1^ taccà con i pulsanti (30 Fig. F), premere il pedale acceleratore (7 Fig. A) e spostarsi di quale metro, quindi spegnere e scende rada alla macchina.

Agire sulla manopola (70) per regolare l'incidenza che le racle (60) e (61) hanno con il pavimento, ruotando in senso orario si ha una maggiore incidenza viceversa si ha una minore incidenza.

NOTA:

L'incidenza corretta è quando durante il funzionamento non ci sono trafilamenti di liquido sul pavimento e la racla ha una incidenza costante su tutte la sua lunghezza.

13.4.e - Regolazione pressione del terGITore (Fig. O)

A seconda del tipo di pavimento da trattare o dopo la sostituzione delle gomme tergitore, potrebbe essere necessaria la regolazione della pressione a pavimento del tergitore.

Per la sua regolazione agire come segue:

• Sollevare il serbatoio acqua di recupero (11) assicurandosi che sua vuoto.

• Agire sulla vite di regolazione (71) tenendo conta che:

• Ruotando in senso orario si diminuisce la pressione a pavimento del tergitore.

• Ruotando in senso antiorario si augmente la pressione a pavimento del tergitore.
• A fine regolazione abbassare con cautela il serbatoio acqua di recupero (11).

13.4.f - Puliziachioacqua pulita (Fig.P)

• Accertarsi che il serbatoio (13 Fig. A) si a vuto.
• Rimuovere il tappo (22) ed estrarre la cartucciachio (72).
• Pulire la cartucciachio (72) con acqua corrente.
• Rimontare il tutto procedendo in senso inverso facendo attenzione che la guarnizione (73) sua posizionata correttamente.

• Controllare periodicamente che nel vano alloggamento batterie non ci siano ristagli di acqua.
• Se necessario, posizionarsi con la macchina vicino a una piletta di scarico, sganciare la tubazione e aprire il rubinetto (74), quindi scaricare i liquidi.

AVVERTENZA:

Ove previsto l'utilizzo di batterie al piombo-acido, prestare la massima attenzione sull'eventuale fuoruscita di liquido delle batterie stesse, ai rischi annessi e alle normative per lo smaltimento di liquidi/sostenze pericolose.

13.4.h - Controllo stato di usura delle tre ruote (Fig. A)

• Controllare periodicamente lo stato di usura delle tre ruote (8) e (23); se si presentano usurate o rovinate è necessario sostituirle rivolgendosi al servizio di assistenza tecnica.

PERICOLO:

Procedere con le ruote usurate o rovinate comporta un pericolo per l'opercatore in quanto la macchina potrebbe avere una ridotta tenuta di strada in curva.

14.1 - IMPOSTAZIONE PARAMETRI (Fig. F)

14.1.a - Parametri OPERATORE

L'operaatore ha la possibilità di accedere al menu per impostare i seguenti parametri:

• Lingua
• Tipo di batterie
• Display - Contrasto
• Display - Luminosità

Per accedere al menu agire come segue:

• Premere e mantenere premuti i pulsanti

(31a) “” (31b) “”, quindi ruotare la chiave di accensione (29) su “ON” per visualizzare la seguente videata:

General Sets Configurazioni generali
ID Check Controllo
Insert password Inserire	password

• Rilasciare i pulsanti premuti.
  -Inserire la Password a 4 cifre "0010" premendo i pulsanti (30a) 十 _ 0 ^ 一 (30b)

• perambiare il numero della cifra lampeggiante.

• Premere il pulsante (43) "per confermare e passare alla cifra successiva, infine per confermare la password ed entrare nella lista dei parametri.
• Premere il pulsante (31a) “(31b) “per scorrere nelle seguenti videate:

General Main

General Main Configurazione principale

Language selection Sezione lingua

General Main Configurazione principale

Battery Type Selezione tipodi batteries

General Main Configurazione principale

Display Tune Contrasto display

General Main Configurazione principale

Impostazione lingua:

General Main Configurazione principale

Language selection Selezione lingua

• Scegliere la lingua agenda sui pulsanti (30a) “(30b)”, quindi preme-

re il pulsante (43) "Eco per confermare la scelta;
-ITA = Italiano
-ENG = Inglese

Impostazione tipo di batteria:

General Main Configurazione principale

Battery Type Selezione tipo di batteria

• Scegliere il tipo di batteria agenda sui pul

santi (30a) “+o (30b) “”, quindi

premere il pulsante (43) per confermare la scelta;

• GEL = Batteria a Gel
• AGM = Batteria AGM
  -WET = Batteria ad ACIDO

Impostazione display - Contrasto:

General Main Configurazione principale

Display Tune Contrasto display

• Scegliere il tipo di contrasto del display impostando un valore da "0 a 50" agenda

sui pulsanti (30a) “(30b) “”,

quindi premere il pulsante (43) "ECO per confermare la scelta.

Impostazione display - Luminosità:

General Main Configurazione principale

• Scegliere il tipo di luminosità del display impostando un valore da "0 a 10" agenda

sui pulsanti (30a) “(30b) “”,

quindi premere il pulsante (43) "ECO per confermare la scelta.

NOTA:

Alla conferma della impostazione scelta, la macchina si riavvia e il display (41) si accende nella modalità operativa di lavoro.

15.1 - CONTROLLO/SOSTITUZIONE DEI FUSIBILI

NOTA:

Tutti i circuiti elettrici della macchina sono protetti da dispositivi elettronici autoripristinanti, i fusibili di sicurezza intervengono solamente in caso di quasto grave.

Si raccomanda pertanto di fare esquire una eventuale sostituzione dei fusibili solamente da personale qualificato.

Quando si presenta un malfunzionamento della macchina, sul display (41) appeare il tipo di allarme come da elenco sotto riportato.

Consultare l'élenco ed eseguire la soluzione consigliata per ripristinare il corretto funzionamento della macchina.

Se i rimedi consigliati non dovessero avere un buon esito, contattare il Servizio di Assistenza Tecnica.

ALLARME SIGNIFICATO SOLUZIONE
AL_1: General	Errore memoria Riavviare la macchina.
AL_2: General	Anomalia chiave	Spagnere la macchina per almeno 10 secondi, poi riaccendere.
AL_3: General	Sottotensione	Spagnere la macchina, controllare lo stato di carica della batteria, i fusibili, i contatti, i cablaggi e le connessioni e riavviare la macchina.
AL_4: General	Sovratensione	Spagnere la macchina, controllare, i fusibili, i contatti, i cablaggi e le connessioni e riavviare la macchina.
AL_6: General	Assenza di comunicazione con cruscotto comandi o display	Spagnere la macchina, controllare i contatti, i cablaggi e le connessioni e riavviare la macchina.
AL_7: General	Comunicazione ffm	Spagnere la macchina, controllare i contatti, i cablaggi e le connessioni con modulo comunica-zione e funzionamento di quest'ultimo e riavviare la macchina.
AL_8: General	Comunicazione Interna 1 e 2	Riavviare la macchina.
AL_9: General
AL_10: General	Inserire tag	Visualizzazione Chiave "Tag" mancante: inseire chiave.
AL_11: General	Tag invalido	Visualizzazione Chiave "Tag" errata:ambiare chiave o chiave danneggiata.
AL_12: General	Aggiornamento in corso...	Visualizzazione aggiornamento parametri da remoto in corso: attendere fine aggiornamento.
AL_13: General	Spagnere	Visualizzazione aggiornamento parametri comple-tato: riavviare macchina.
AL_41: Function	Sovratemperatura	Spagnere e lasciar raffreddare la macchina.Controllare gli assorbimenti dei motori spazzole ed aspiratore, lo stato di ventilazione dell'ambien-te e riavviare.
AL_42: Function	Potenza danneggiata	Spagnere la macchina per almeno 10 secondi, poi riaccendere.
AL_44: Function	Relè guasto	Mancata chiusura del Relè/Teleruttore.Verificare funzionamento Teleruttore. In caso di relè a bordo, se persistsiste sostituire scheda.
AL_45: Function	Relè guasto cc	Rilevato Relè/Teleruttore chiuso all'accensione.Verificare lo stato dei contatti Teleruttore. In caso di relè a bordo, se persistsiste sostituire scheda.
AL_46: Function	Sovracorrente Spazzole	Spagnere la macchina, verificare il carico (motor), la meccanica, il cablaggio e le connessioni, e cercare la presenza di un corto circuito sull'uscita, infine riavviare.
AL_47: Function	Sovracorrente Aspiratore	Spagnere la macchina, verificare il carico (motor), la meccanica, il cablaggio e le connessioni, e cercare la presenza di un corto circuito sull'uscita, infine riavviare.
AL_48: Function	Sovracorrente Pompa acqua	Spagnere la macchina, verificare il carico (motor), la meccanica, il cablaggio e le connessioni, e cercare la presenza di un corto circuito sull'uscita, infine riavviare.
AL_49: Function	Amperometrica Spazzola 1 e 2	Verificare consumo e modalità impiego della funzione spazzole e riavviare la macchina.
AL_50: Function
AL_52: Function	Amperometrica Aspiratore 1	Verificare consumo della funzione aspiratore e riavviare la macchina.
AL_54: Function	Connessione Spazzola 1 e 2	Verificare connessione motori spazzola.
AL_55: Function
AL_57: Function	Connessione Aspiratore 1	Verificare connessione motore aspiratore.
AL_59: Function	Sbilanciamento Verificare assorbimenti motori spazzola
AL_61: Function	Amperometrica Attuatore spazzole	Verificare consumo motore attuatore e stato della meccanica movimentata.
AL_62: Function	Sovracorrente Attuatore spazzole	Spagnere la macchina, verificare il carico (motor), la meccanica, il cablaggio e le connessioni, e cercare la presenza di un corto circuito sull'uscita.
AL_63: Function	Finecorsa Attuatore spazzole	Verificare connessioni / stato finecorsa. Controllo attivo solo per versione BTO.
AL_65: Function	Amperometrica Attuatore tergitore	Verificare consumo motore attuatore e stato della meccanica movimentata.
AL_66: Function	Sovracorrente Attuatore tergitore	Spagnere la macchina, verificare il carico (motor), la meccanica, il cablaggio e le connessioni, e cercare la presenza di un corto circuito sull'uscita.
AL_80: Traction	Sovratemperatura Motore Trazione	Spagnere e lasciar raffreddare la macchina. Verificare consumo e modalità impiego della trazione, lo stato di ventilazione dell'ambiente e riavviare.
AL_85: Traction	Sovracorrente Motore Trazione	Spagnere la macchina, verificare il carico (motor), la meccanica, il cablaggio e le connessioni, e cercare la presenza di un corto circuito sull'uscita, infine riavviare.
AL_86: Traction	Amperometrica Motore Trazione	Verificare consumo e modalità impiego della funzione trazione e riavviare la macchina.
AL_87: Traction	Lettura Motore Trazione Riaviare la macchina.
AL_88: Traction	Anomalia Elettrofreno	Spagnere la macchina, verificare il cablaggio del freno, e riaccendere.
AL_89: Traction	Guasto Pedale Acceleratore	Spagnere la macchina, verificare connessioni e cablaggio, e riaccendere.
AL_90: Traction	Pedale Acceleratore Premuto	Rilasciare il pedale e riaccendere la macchina.
AL_91: Traction	Guasto Encoder	Spagnere la macchina, verificare connessioni e cablaggio e riaccendere.

17.1 - RICERCA GUASTI

PROBLEMCAUS	A RIMEDIO
Ruotando la chiave la macchina non si avvia.	Batteria scarica. Controllare lo stato di carica della batteria.
	Fusibile generale bruciato. Sostituire il fusibile posizionato sul cavo batteria. (*)
	Chiave difettosa. Sostituire la chiave. (*)
Spazzola non ruota. Motore gasto.	Sostituire il motore. (*)
	Scheda guasta. Sostituire la scheda. (*)
Aspiratore non funziona. Serbato.	atoio di recupero pieno. Svuotare il serbatoio.
	Motore turbina guasto. Sostituire il motore. (*)
	Scheda guasta. Sostituire la scheda. (*)
La macchina non asciuga o non asciuga bene lasciando tracce di acqua nel pavimento.	Aspiratore spento. Avviare l'aspiratore.
	Tubo di aspirazione intasato. Controllare e eventuallymente pulire il tubo di aspirazione che collega il tergitore al serbatoio di recupero.
	Serbatoio di recupero pieno. Svuotare il serbatoio di recupero.
	Gomme tergitore usurate. Capovolgere o sostituire legomme tergitore.
Non fuoriesce acqua.	Serbatoio vuoto.	Riempire il serbatoio.
	Filtro intasato.	Pulire il filtrio.
	Elettrovallvola pompa non funzionante.	Sostituire l'elettrovallvola. (*)
	Pompa acqua difettosa.	Sostituire la pompa acqua. (*)
	Scheda guasta. Sostituire la scheda. (*)
La macchina non si muove in condizioni di lavoro.	Operatore non seduto corretamente alinki di guida.	Sedersi correttamente sul se-dile.
	Motoruota difettosa.	Sostituire la motoruota. (*)
	Scheda guasta. Sostituire la scheda. (*)
	Sensore presenza operatore guasto.	Sostituire il sensore. (*)
PROBLEMCAUSA RIMEDIO
Pulizia pavimento insufficiente.	Spazzole o detergente inadeguati.
	Spazzole consumate. Sostituire le spazzole.
Sul display l'icona "erogazione acqua continua a lampegliare.	Serbatoio vuoto. Riempire il serbatoio.
	Rubinetto chiuso. Aprire il rubinetto.
	Flussometro guasto. Sostituire il flussometro. (*)
Nel vano batterie è presente del ristagno di acqua.	Sensore di livello del serbatoio di recupero guasto.
	Scaricare l'acqua presente nel vano batterie con l'apposita tubazione e rubinetto.
	Controllare o sostuire il sen-sore di livello. (*)

(*) Chiamare il servizio di assistenza per la sostituzione.

18.1 - DEMOLIZIONE DELLA MACCHINA

PERICOLO:

Le batterie e le parti elettriche sono considerati rifiuti speciali e quindi devo essere smaltite in appositi centri di raccolta come indicato dalle normative in vigore nel paese di utilizzo.

19.1 - SCHEMA ELETTRICO

Legenda:

AC Acceleratore

BAT Batterie

BC Caricabatterie

BE Girofaro (opzionale)

BRK Freno elettromagnetico

C1 Conhettore batterie

EB1 Scheda funzioni

EB2 Display

EB3 Pahnello comandi

EV Elettrovalvola

F1 Fusibile caricabatterie (1A)

F2 Fusibile luce di lavoro (se presente) (3A)

F3 Fusible clacson (1A)

F4 Fusibile girofaro (se presente) (1A)

F5 Fusibile elettrovalvola (5A)

F6 Fusibile attuatore testata spazzole (10A)

F7 Fusibile attuatore terGITore (10A)

F8 Fusibile elettrofreno (7.5A)

F9 Fusibile pompa acqua (5A)

F10 Fusibile pompa chem (se presente) (5A)

F11 Fusibile motore aspirazione (40A)

F12 Fusibile motore spazzola destra (40A)

F13 Fusibile motore spazzola sinistra (40A)

F14 Fusibile motore trazione (100A)

HN Clacson

KEY Chiave accensione

L1 Luce di lavoro (opzionale)

MA Motbre aspirazione

MAS Motore attuatore testata spazzole

MAT Motore attuatore tergiore

MS-DX Motore spazzola destra

MS-SX Motore spazzola sinistra

MT Motore trazione

PA Pompa acqua

PC Pompa chimico

PE Pulsante emergenza

S1 Sensore livello acqua recupero

SW1 Microinterrupttore sedile

TE Teleruttore esterno

Codici colore:

BK Nero

BU Azzurro

BN Martone

GN | Verde

GY Grigio

OG Arahcione

PK Rosa

RD Rosso

VT Viola

WT Bianco

YE Giallo

• Reaparafuse a tampa (56) e reposizione o tubo (15) no correspondente suporte.

seguida, prima o botao (43) "para confirmar a escolha;

• GEL = Bateria a Gel
• AGM = Bateria AGM
  -WET = Bateria a ACIDO

11.1.a - Controlli prima dell'uso

(29) Klicem ke spusteni

Ogni volta che la testata spazzole sale (posizione di riposo), si disattivaanche la funzione extra pressione.

ПРИМЕЧАНЕ:

La funzione extra pressione è dotata di un sistema di sicurezza che rileva automaticamente un eccessivo assorbimento di corrente dei motori spazzole ed è in grado di variare automaticamente la pressione spazzole a terra portandola nella posizione più idonea.

(48) KhoNka Do3aTopa XMMueCKoro BeueCTBa (npn HaInuH)

Ciclo lavaggio, spazzolatura:

(35) (20) 1
(36) 1
(37)

4-4.1

a

.

A Js -Jzjz-2.1

(1)

（2）

(3)

Jzoll 2g jn (4)

（5）

Auaia yaojoll iina (6)

1. ( 7)

(8)

.（s）

.（s）（10）

11

. 12)

aill oall j (13)

Via Circonvallazione, 5 - 27020 Dorno (PV) - Italy

P. +39.0382.848811 - F. +39.0382.84668 - M. [e-mail]

www.ghibliwirbel.com

100% MADE IN ITALY

riello

INDUSTRIES

GROUP

CE

ISO 9001
