MANUALE UTENTE FM2A58 Pro+ ASROCK

• 1 x LED di accensione

Grazie per aver scelto una scheda madre ASRock FM2A58 Pro+, una scheda madreafdabileprodottasecondoisevericriteridiqualitàASRock.Leprestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guidapasso-passoall’installazione.Informazionipiùdettagliatesullamotherboardsi possono trovare nel manuale per l’utente presente nel CD di supporto. LespecichedellaschedamadreeilsoftwaredelBIOSpossono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modicato,laversioneaggiornatasaràdisponibilesulsitodiASRock senzaaltroavviso.SulsitoASRocksipossonoanchetrovarelepiù recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitareilnostrositoperinformazionispecichesulmodellochesi sta usando. www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Scheda madre ASRock FM2A58 Pro+ (ATX Form Factor) Guida di installazione rapida ASRock FM2A58 Pro+ CD di supporto ASRock FM2A58 Pro+ Due cavi dati Serial ATA (SATA) (opzionali) Un I/O Shield48 Italiano

• Design condensatore compatto

• Circuito in vetro ad alta densità Proces- sore

• Capacità massima della memoria di sistema: 32GB

• SupportodiAMDAMP(AMDMemoryProle) Slot di es- pansione

• 1 x slot PCI Express 3.0 x16

• PCIE 3.0 è supportato solo con CPU FM2+. Con CPU FM2, supporta solo PCIE 2.0.

• 1 x slot PCI Express 2.0 x16 (PCIE5: modalità x4)

R7/R5 integrata in APU serie A

• Uscita VGA Doppia: supporto porte DVI e D-Sub tramite vericatoredisplayindipendente

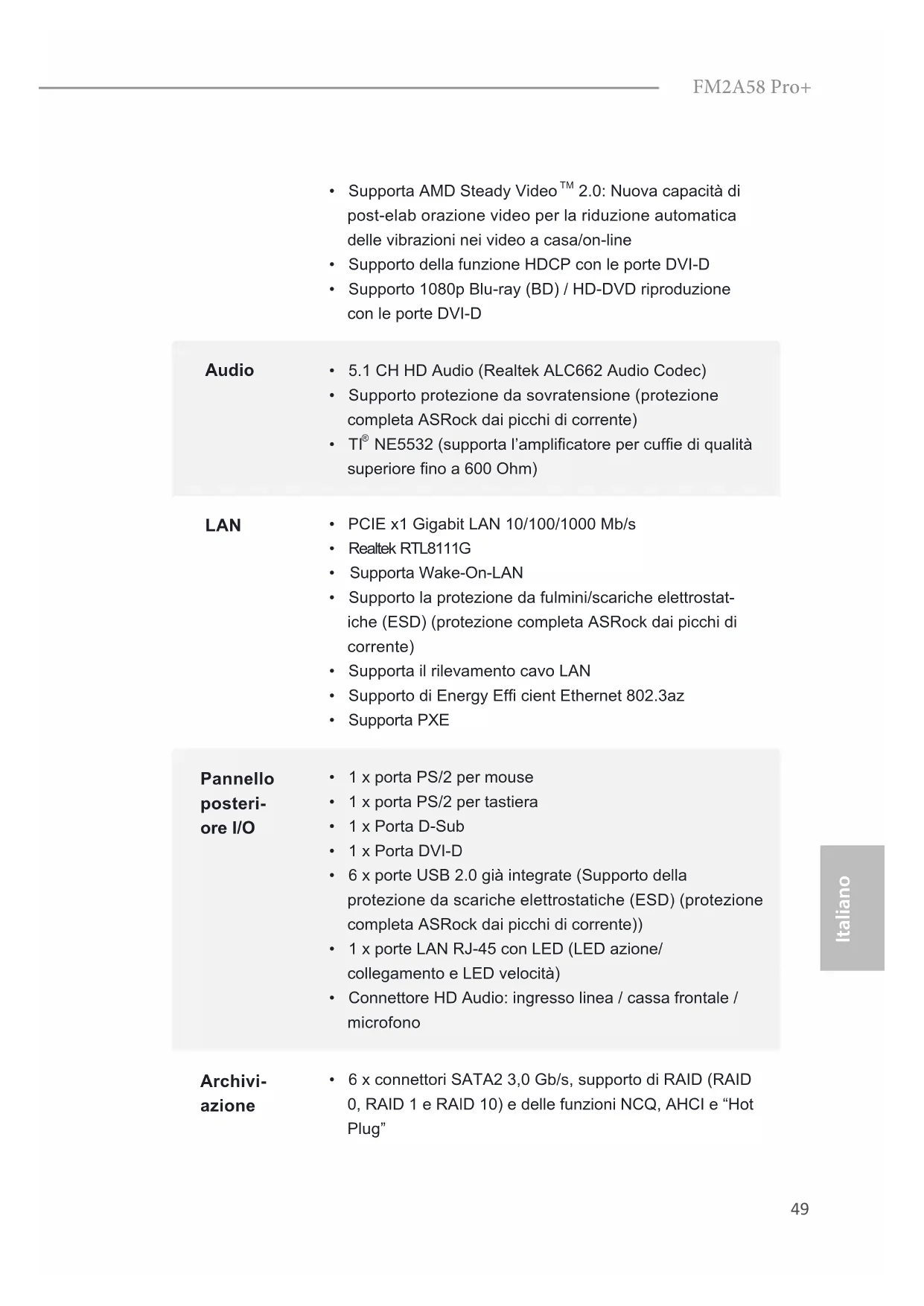

2.0: Nuova capacità di post-elab orazione video per la riduzione automatica delle vibrazioni nei video a casa/on-line

• Supporto della funzione HDCP con le porte DVI-D

• Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le porte DVI-D Audio

• 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

• Supporto la protezione da fulmini/scariche elettrostat- iche (ESD) (protezione completa ASRock dai picchi di corrente)

• Supporta il rilevamento cavo LAN

• 1 x porta PS/2 per tastiera

• 6 x porte USB 2.0 già integrate (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x porte LAN RJ-45 con LED (LED azione/ collegamento e LED velocità)

• Connettore HD Audio: ingresso linea / cassa frontale / microfono Archivi- azione

• 6 x connettori SATA2 3,0 Gb/s, supporto di RAID (RAID 0, RAID 1 e RAID 10) e delle funzioni NCQ, AHCI e “Hot Plug”50 Italiano Connet- tori

• 1 x Collettore modulo infrarossi

• 1 x collettore porta COM

• 1 x connettore uscita SPDIF

• 1 x LED di accensione

• 1 x Connettore CPU ventola (4-pin)

• 2 x Connettore Chassis ventola (2 x 4-pin)

• 1 x 24-pin collettore alimentazione ATX

• 1 x 8-pin connettore ATX 12V

• 1 x Connettore audio sul pannello frontale

• 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) BIOS

• 64Mb AMI UEFI Legal BIOS con interfaccia di supporto

• Regolazione multi-voltaggio DRAM, VDDP, VDDR CD di supporto

• Driver, utilità, software antivirus (Versione dimostrativa), Google Chrome Browser e Toolbar, Start8 (30 giorni di prova) Monito- raggio- Hardware

• Sensore per la temperatura del processore

• Sensore temperatura scheda madre

• Indicatore di velocita per la ventola del CPU

• Indicatore di velocita per la ventola del Chassis

• Ventola CPU/chassis silenziosa

• Ventola CPU/chassis con controllo di varie velocità

• Rilevamento CASE APERTO

• Voltaggio: +12V, +5V, +3.3V, Vcore Compati- bilità SO

• Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com Certica- zioni

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump- er. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quan- do il ponticello è posizionato su questi pin. Jumper Settaggio del Jumper Resettare la CMOS (CLRCMOS1) (vedi p.1item 11) Nota: CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

parametri del sistema sulla congurazione iniziale, spegnere il computer e scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi, poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No- tarechepassword,data,ore,proloutentepredenito,1394GUIDeindirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. Azzeramen- to CMOS Impostazione predenita53 Italiano FM2A58 Pro+ Connettori Serial ATA2 Questi sei connettori Serial (SATA_1: vedi p.1 Nr. 7) ATA2 (SATA2) supportano cavi (SATA_2: vedi p.1 Nr. 6) dati SATA per dispositivi di (SATA_3: vedi p.1 Nr. 16) immagazzinamento interni. (SATA_4: vedi p.1 Nr. 13) ATA2 (SATA2) supportano cavi (SATA_5: vedi p.1 Nr. 15) SATA per dispositivi di memoria (SATA_6: vedi p.1 Nr. 14) interni. L’interfaccia SATA2 attuale permette velocità di trasferimentodatinoa

Collettore USB 2.0 Oltre alle sei porte USB 2.0 (9-pin USB6_7) predenitenelpannelloI/O,la (vedi p.1 Nr. 18) scheda madre dispone di (9-pin USB8_9) due intestazioni USB 2.0. (vedi p.1 Nr. 17) Ciascuna intestazione USB 2.0 supporta due porte USB 2.0.

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal- lare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre! Collettore modulo infrarossi Questo collettore supporta (5-pin IR1) moduli ad infrarossi optional (vedi p.1 Nr. 19) per la trasmissione e la ricezionesenzali. SATA_5 SATA_6 SATA_3 SATA_4 SATA_1 SATA_2 DUMMY GND GND

Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente (9-pin HD_AUDIO1) connessione facile e controllo (vedi p.1 Nr. 22) dei dispositivi audio.

Italiano 1.LacaratteristicaHDA(HighDenitionAudio)supportailrilevamentodei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA(HighDenitionAudio)perfarsìchequestaoperiinmodocorretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono frontale. Sistema operativo Windows

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione). Collettore pannello di sistema Questo collettore accomoda (9-pin PANEL1) diverse funzioni di sistema (vedi p.1 Nr. 10) pannello frontale. Collegare l’interruttore d’alimentazione, l’interruttore di ripristino, l’indicatore di stato del sistema del pannello frontale del telaio a questo headerinbaseall’assegnazionedeipindenitadiseguito.Determinarei pin positivi e negativi prima di collegare i cavi. GND

GND PWRBTN (interruttore d’alimentazione): Va collegato all’interruttore d’alimentazione del pannello frontale del telaio.Usandol’interruttored’alimentazionesipuòcongurareilmodoin cui si spegne il sistema. RESET (interruttore di ripristino): Va collegato all’interruttore di ripristino del pannello frontale del telaio. Premere l’interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): Va collegato all’indicatore di stato d’alimentazione del pannello frontale del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S1. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S3/S4 oppure spento (S5).55 Italiano FM2A58 Pro+ HDLED (LED attività disco rigido): Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è acceso quando disco rigido legge e scrive i dati. Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruttore d’alimentazione, interruttore di ripristino, LED d’alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questoheader,assicurarsichel’assegnazionedeiliedeipinsiafatta corrispondere in modo appropriato. Collettore casse telaio Collegare le casse del telaio a (4-pin SPEAKER1) questo collettore. (vedi p.1 Nr. 9) LED di accensione Collegare il LED di accensione (3-pin PLED1) chassi per indicare lo stato di (vedi p.1 Nr. 12) alimentazione del sistema. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). Collettori Chassis ventola Collegare i cavi della ventola ai (4-pin CHA_FAN1) corrispondenti connettori (vedi p.1 Nr. 8) facendo combaciare il cavo nero col pin di terra. GND +12V

Connettore ventolina CPU Collegare il cavo della ventolina (4-pin CPU_FAN1) CPU a questo connettore e far (vedi p.1 Nr. 2) combaciareilloneroalpin terra. (4-pin CHA_FAN2) (vedi p.1 Nr. 3) GND +12V

Italiano Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini Installazione dell’alimentatore ATX a 20 pin Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13. Connettore alimentazione ATX Collegare la sorgente (24-pin ATXPWR1) d’alimentazione ATX a questo (vedi p.1 Nr. 5) connettore.

Connettore ATX 12 V Collegare un alimentatore ATX (8-pin ATX12V1) 12 V a questo connettore. (vedi p.1 Nr. 1) Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5. Installazione elettrica 4-Pin ATX 12V

Italiano Connettore uscita SPDIF (2-pin HDMI_SPDIF1) (vedi p.1 Nr. 21) Collettore porta COM Questo collettore porta COM è (9-pin COM1) utilizzato per supportare il (vedi p.1 Nr. 20) modulo porta COM.

CCTS#1RRTS#1DDSR#1DDTR#1RRXD1

GND TTXD1DDCD#1 RRI#1 Collegare il connettore SPDIF_OUT di una scheda VGA HDMI a questo header con un cavo. SPDIFOUT GND
