BEDIENUNGSANLEITUNG FM2A58 Pro+ ASROCK

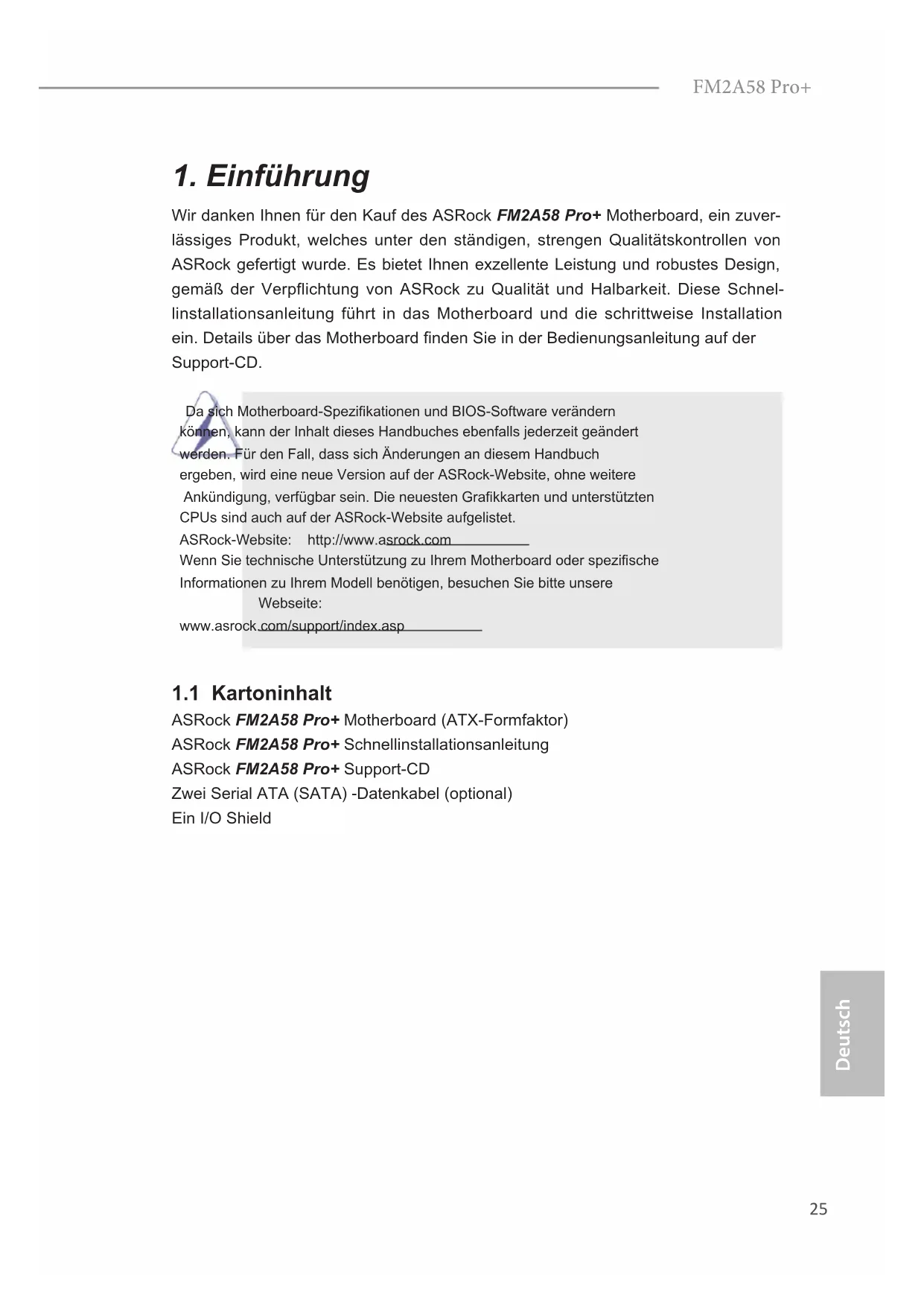

Wir danken Ihnen für den Kauf des ASRock FM2A58 Pro+ Motherboard, ein zuver- lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation ein.DetailsüberdasMotherboardndenSieinderBedienungsanleitungaufder Support-CD. DasichMotherboard-SpezikationenundBIOS-Softwareverändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung,verfügbarsein.DieneuestenGrakkartenundunterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com WennSietechnischeUnterstützungzuIhremMotherboardoderspezische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

• PCB mit hochverdichtetem Glasfasergewebe CPU

• Unterstützt Prozessoren für Sockel FM2+ (95 W) / FM2 (100 W) Chipsatz

• AMD A58 FCH (Bolton-D2) Speicher

• Unterstützung von Dual-Kanal-Speichertechnologie

• 2 x Steckplätze für DDR3

• Unterstützt DDR3 1866/1600/1333/1066 non-ECC, ungepufferter Speicher

• Max. Kapazität des Systemspeichers: 32GB

• UnterstütztAMDMemoryProle(AMP) Erweit- erungs- steckplä- tze

• 1 x PCI Express 3.0 x16-Steckplätze

• PCIE 3.0 wird nur mit FM2+-Prozessor unterstützt.FM2- Prozessor unterstützt nur PCIE 2.0.

• 1 x PCI Express 2.0 x16-Steckplatz (PCIE5: x4-Modus)

• 3 x PCI Express 2.0 x1-Steckplätze

• 2 x PCI -Steckplätze

• Unterstützt AMD Quad CrossFireX

und dualeGrakkarten Onboard- VGA

• IntegrierteGrakkartederAMDRadeon

R7/R5-Serie in APU der A-Serie

• DirectX 11.1, Pixel Shader 5.0 mit FM2+-Prozessor. DirectX 11, Pixel Shader 5.0 mit FM2-Prozessor.

• Maximal gemeinsam genutzter Speicher 2GB

• Doppel-VGA Ausgabe: unterstützt DVI und D-Sub Ports durch unabhängige Bildschirmanzeige Kontrolleure

• Unterstützt Dual-link DVI-D mit einer maximalen Auösungvon2560x1600bei60Hz

• UnterstütztD-SubmiteinermaximalenAuösungvon 1920 x 1200 bei 60 Hz27 Deutsch FM2A58 Pro+

• Unterstützt AMD Steady Video

2.0: Neuartige Funktion der Videonachbearbeitung für automatische Reduzierung von Bildschwankungen bei Heim-/Online- Videos

• Unterstützt HDCP-Funktion mit DVI-D-Port

• Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit DVI-D-Port Audio

• 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

• Unterstützt Überspannungsschutz (ASRock Komplettschutz vor Spannungsspitzen)

NE5532 (unterstützt erstklassigen Headset- Verstärker mit bis zu 600 Ohm) LAN

• Unterstützt Wake-On-LAN

• Unterstützt Schutz vor Blitzschlag/elektrostatischer Ent- ladung

• (ASRocks Komplettschutz vor Spannungsspitzen)

• Unterstützt LAN-Kabelerkennung

• UnterstütztenergieefzientesEthernet802.3az

• Unterstützt PXE E/A-An- schlüsse an der Rückseite

• 1 x PS/2-Mausanschluss

• 1 x PS/2-Tastaturanschluss

• 2 x Standard-USB 3.0-Anschlüsse (AMD A58 FCH (Bolton-D2)) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

• 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

• HD Audiobuchse: Audioeingang / Lautsprecher vorne / Mikrofon28 Deutsch Speicher

• 6 x SATA 2-Anschluss mit 3,0 Gb/s, unterstützt RAID- (RAID 0, RAID 1 und RAID 10), NCQ-, AHCI- und „Hot Plugging“-Funktionen An- schlüsse

• 1 x Infrarot-Modul-Header

• 1 x COM-Anschluss-Header

• 1 x Betriebs-LED-Header

• 1 x CPUlüfter-Anschluss (4-pin)

• 2 x Gehäuselüfter-Anschluss (2 x 4-pin)

• 1 x 24-pin ATX-Netz-Header

• 1 x 8-pin anschluss für 12V-ATX-Netzteil

• 1 x Anschluss für Audio auf der Gehäusevorderseite

• 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

• USB 2.0-Anschlüsse) (Unterstützt Schutz vor elektro- statischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen)) BIOS

• 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

• Unterstützung für “Plug and Play”

• ACPI 1.1-Weckfunktionen

• Motherboardtemperaturerkennung

• Drehzahlmessung für CPUlüfter

• Drehzahlmessung für Gehäuselüfter

• Geräuscharmer CPU-/Gehäuselüfter

• MehrstugeGeschwindigkeitsteuerungfürCPU-/

• Gehäuselüfter Spannungsüberwachung: +12V, +5V, +3.3V, Vcore29 Deutsch FM2A58 Pro+

• Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com Betriebs- systeme

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Ge- brückt”sind,bzw.esbendetsicheine Jumper-Kappe auf diesen beiden Pins. Jumper Einstellun Beschreibung CMOS löschen (CLRCMOS1, 3-Pin jumper) (siehe S.1, No. 11) Hinweis: CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum,Uhrzeit,benutzerdeniertesProl,1394GUIDundMAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Default- Einstellung31 Deutsch FM2A58 Pro+ USB 2.0-Header Zusätzlich zu den sechs (9-pol. USB6_7) üblichen USB 2.0-Ports an den (siehe S.1 - No. 18) I/O-Anschlüssenbendensich (9-pol. USB8_9) zwei USB 2.0- (siehe S.1 - No. 17) Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei USB 2.0-Ports unterstützt. Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2- (SATA_1: siehe S.1 - No. 7) (SATA2-)Verbínder (SATA_2: siehe S.1 - No. 6) unterstützten SATA-Datenkabel (SATA_3: siehe S.1 - No. 16) für interne (SATA_4: siehe S.1 - No. 13) Massenspeichergeräte. Die (SATA_5: siehe S.1 - No. 15) aktuelle SATA2- Schnittstelle (SATA_6: siehe S.1 - No. 14) ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s.

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt! Anschluss Beschreibung Infrarot-Modul-Header Dieser Header unterstützt ein (5-pin IR1) optionales, drahtloses Sende- (siehe S.1 - No. 19) und Empfangs-Infrarotmodul. SATA_5 SATA_6 SATA_3 SATA_4 SATA_1 SATA_2 DUMMY GND GND

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder (9-Pin HD_AUDIO1) seite Ihres Gehäuses, (siehe S.1 - No. 22) ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

Deutsch 1.HighDenitionAudiounterstütztJackSensing(automatischeErkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. Bei den Betriebssystemen Windows

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an. System Panel-Header Dieser Header unterstützt (9-pin PANEL1) mehrere Funktion der (siehe S.1 - No. 10) Systemvorderseite. Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen. GND

GND PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses.Siekönnenkongurieren,wiedasSystemmitHilfedes Ein-/Ausschalters ausgeschaltet werden können soll. RESET (Reset-Taste): Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten. PLED (Systembetriebs-LED): Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt,wennsichdasSystemimRuhezustandS1bendet.DieLED schaltetsichaus,wennsichdasSystemindenModiS3/S4bendet oder ausgeschaltet ist (S5).33 Deutsch FM2A58 Pro+ PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses.Siekönnenkongurieren,wiedasSystemmitHilfedes Ein-/Ausschalters ausgeschaltet werden können soll. RESET (Reset-Taste): Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten. PLED (Systembetriebs-LED): Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt,wennsichdasSystemimRuhezustandS1bendet.DieLED schaltetsichaus,wennsichdasSystemindenModiS3/S4bendet oder ausgeschaltet ist (S5). Betriebs-LED-Header Bitte schließen Sie die (3-pin PLED1) Betriebs-LED des Gehäuses (siehe S.1 - No. 12) zur Anzeige des Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1-Zustand. Im S3-/S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht. Gehäuselautsprecher-Header Schließen Sie den (4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.1 - No. 9) diesen Header an.

Gehäuselüfteranschlüsse Verbinden Sie die Lüfterkabel (4-pin CHA_FAN1) mit den Lüfteranschlüssen, (siehe S.1, No. 8) wobei der schwarze Draht an den Schutzleiterstift angeschlossenwird. (4-pin CHA_FAN2) (siehe S.1, No. 3) GND +12V

Deutsch CPU-Lüfteranschluss Verbinden Sie das CPU - (4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.1 - No. 2) Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. ATX-Netz-Header Verbinden Sie die ATX- (24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.1 - No. 5) Header.

Installation eines 20-pol. ATX-Netzteils Obwohl dieses Motherboard einen 24-pol. ATX- Stromanschluss bietet, kann es auch mit einem modiziertentraditionellen20-pol.ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation der 4-Pin ATX 12V Energieversorgung Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. ATX 12V Anschluss Bitte schließen Sie an diesen (8-pin ATX12V1) Anschluss die ATX 12V (siehe S.1 - No. 1) Stromversorgung an.

Deutsch FM2A58 Pro+ COM-Anschluss-Header Dieser COM-Anschluss- (9-pin COM1) Header wird verwendet, um (siehe S.1 - No. 20) ein COM-Anschlussmodul zu unterstützen. CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1

RRI#1 SPDIF-Ausgang (2-pin HDMI_SPDIF1) (siehe S.1 - No. 21) Bitte verbinden Sie den SPDIF_OUT-Anschluss einer HDMI-VGA-Karte über ein Kabel mit dieser Stiftleiste.36 Français
