MANUALE UTENTE ASR 35 L AutoClean METABO

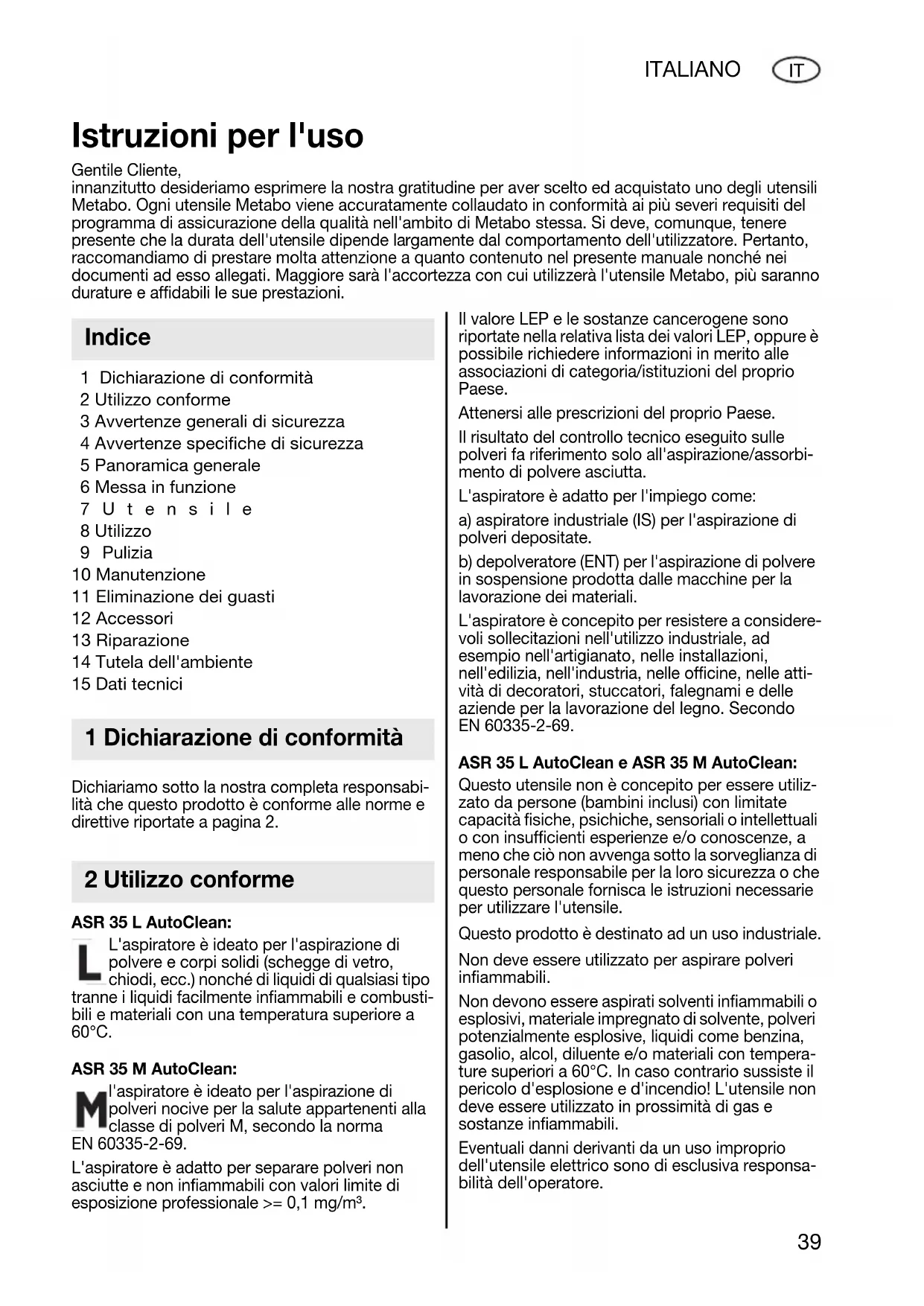

1 Dichiarazione di conformità 2 Utilizzo conforme 3 Avvertenze generali di sicurezza 4 Avvertenze specifiche di sicurezza 5 Panoramica generale 6 Messa in funzione 7Utensile 8 Utilizzo 9 Pulizia 10 Manutenzione 11 Eliminazione dei guasti 12 Accessori 13 Riparazione 14 Tutela dell'ambiente 15 Dati tecnici Dichiariamo sotto la nostra completa responsabi- lità che questo prodotto è conforme alle norme e direttive riportate a pagina 2. ASR 35 L AutoClean: L'aspiratore è ideato per l'aspirazione di polvere e corpi solidi (schegge di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo tranne i liquidi facilmente infiammabili e combusti- bili e materiali con una temperatura superiore a 60°C. ASR 35 M AutoClean: l'aspiratore è ideato per l'aspirazione di polveri nocive per la salute appartenenti alla classe di polveri M, secondo la norma EN 60335-2-69. L'aspiratore è adatto per separare polveri non asciutte e non infiammabili con valori limite di esposizione professionale >= 0,1 mg/m³. Il valore LEP e le sostanze cancerogene sono riportate nella relativa lista dei valori LEP, oppure è possibile richiedere informazioni in merito alle associazioni di categoria/istituzioni del proprio Paese. Attenersi alle prescrizioni del proprio Paese. Il risultato del controllo tecnico eseguito sulle polveri fa riferimento solo all'aspirazione/assorbi- mento di polvere asciutta. L'aspiratore è adatto per l'impiego come: a) aspiratore industriale (IS) per l'aspirazione di polveri depositate. b) depolveratore (ENT) per l'aspirazione di polvere in sospensione prodotta dalle macchine per la lavorazione dei materiali. L'aspiratore è concepito per resistere a considere- voli sollecitazioni nell'utilizzo industriale, ad esempio nell'artigianato, nelle installazioni, nell'edilizia, nell'industria, nelle officine, nelle atti- vità di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. Secondo EN 60335-2-69. ASR 35 L AutoClean e ASR 35 M AutoClean: Questo utensile non è concepito per essere utiliz- zato da persone (bambini inclusi) con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che questo personale fornisca le istruzioni necessarie per utilizzare l'utensile. Questo prodotto è destinato ad un uso industriale. Non deve essere utilizzato per aspirare polveri infiammabili. Non devono essere aspirati solventi infiammabili o esplosivi, materiale impregnato di solvente, polveri potenzialmente esplosive, liquidi come benzina, gasolio, alcol, diluente e/o materiali con tempera- ture superiori a 60°C. In caso contrario sussiste il pericolo d'esplosione e d'incendio! L'utensile non deve essere utilizzato in prossimità di gas e sostanze infiammabili. Eventuali danni derivanti da un uso improprio dell'utensile elettrico sono di esclusiva responsa- bilità dell'operatore. Istruzioni per l'uso Gentile Cliente, innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili Metabo. Ogni utensile Metabo viene accuratamente collaudato in conformità ai più severi requisiti del programma di assicurazione della qualità nell'ambito di Metabo stessa. Si deve, comunque, tenere presente che la durata dell'utensile dipende largamente dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale nonché nei documenti ad esso allegati. Maggiore sarà l'accortezza con cui utilizzerà l'utensile Metabo, più saranno durature e affidabili le sue prestazioni. Indice 1 Dichiarazione di conformità 2 Utilizzo conforme 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 39 Montag, 25. Juli 2011 4:46 1640 ITALIANO

È obbligo rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate. Prima di utilizzare l'utensile, leggere atten- tamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile a terzi, consegnare la documentazione assieme all'uten- sile. Prima dell'utilizzo devono essere trasmesse agli operatori le informazioni, le istruzioni e le formazioni relative all'utilizzo dell'utensile e delle sostanze per le quali l'utensile stesso può essere impiegato, ivi incluso il procedimento sicuro per l'eliminazione del materiale assorbito. Per proteggere la propria persona e per una migliore cura dell'utensile stesso, attenersi alle parti di testo contrasse- gnate con questo simbolo! Non consentire mai ai bambini di utilizzare l'uten- sile. I bambini devono essere sorvegliati al fine di garantire che non giochino con l'utensile. Attenzione! Utilizzare esclusivamente gli accessori forniti in dotazione con l'utensile oppure quelli indi- cati nelle istruzioni per l'uso. L'utilizzo di altri accessori potrebbe compromettere la sicurezza dell'utensile. Non è consentito utilizzare l'utensile per attività che esulano da quanto descritto nelle presenti istruzioni. Il produttore non si assumerà alcuna responsabi- lità in caso di eventuali danni derivanti da un uso improprio o non conforme oppure da riparazioni non eseguite a regola d'arte. Qualora l'utensile non venisse utilizzato, lasciare il tubo flessibile collegato, in modo da evitare che la polvere possa fuoriuscire inavvertitamente. Per l'ASR 35 M AutoClean, chiudere l'apertura di aspi- razione (14) con un apposito tappo (13) e congiun- gere le estremità del tubo flessibile affinché la polvere non possa fuoriuscire. Non mettere in funzione gli utensili, accessori inclusi, se: - l'utensile presenta danni visibili (cricche/rotture), - la linea di collegamento alla rete risulta difettosa oppure presenta formazione di cricche e/o invecchiamento, - si sospetta che sia presente un difetto non visi- bile (in seguito ad una caduta). Non indirizzare gli ugelli, il tubo flessibile o il tubo verso persone o animali. In caso di fuoriuscita di schiuma o acqua spegnere subito l'utensile. Svuotare il contenitore e, se necessario, il filtro pieghettato. Non salire né sedersi mai sull'utensile. Posare sempre la linea di allacciamento ed il tubo flessibile in modo tale da escludere rischi di inciampo. Non tirare la linea di allacciamento sopra spigoli vivi, non piegarla né schiacciarla. Qualora la linea di allacciamento dell'utensile venisse danneggiata, dovrà essere sostituita con una linea di allacciamento speciale. Vedi capitolo ”Riparazione“. Collegare esclusivamente ad una presa con contatto di terra. Non utilizzare cavi di prolunga danneggiati. Non estrarre né inserire mai la spina con le mani bagnate. Non esercitar mai trazione dal cavo, bensì sola- mente dalla spina. La presa nell'utensile deve essere utilizzata esclu- sivamente per gli scopi prestabiliti nelle istruzioni per l'uso. Non lasciare l'utensile incustodito. In caso di interruzione prolungata del lavoro scollegare la spina. L'aspiratore non deve essere utilizzato o custodito all'aperto in condizioni di umidità. ATTENZIONE - Questa macchina può essere utilizzata solo in interni. Acidi, acetone e solventi possono intaccare parti dell'utensile. Prima di ogni manutenzione, della pulizia dell'utensile e dopo ogni utilizzo scollegare l'utensile e staccare la spina. Dispositivi a getto di vapore e pulitrici ad alta pres- sione non devono essere utilizzati per la pulizia dell'aspiratore. L'interno del coperchio deve essere sempre mantenuto asciutto. Contagio causato da una pulizia non eseguita per lungo tempo, in particolar modo in caso di utilizzo per lavorazione di generi alimentari: pulire e disin- fettare sempre l'utensile immediatamente dopo l'uso. Non aprire l'utensile all'aperto in caso di pioggia o temporale. 3 Avvertenze generali di sicurezza 4 Avvertenze specifiche di sicurezza 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 40 Montag, 25. Juli 2011 4:46 16ITALIANO

L'utensile non deve essere messo in funzione in ambienti soggetti a rischio d'esplosione. Mantenere l'aspiratore in posizione sicura. Deve essere presente un sufficiente ricambio d'aria L nel locale, qualora l'aria di scarico ritorni nel locale stesso. Attenersi alle normative nazionali in materia. Attenzione! Questo utensile contiene polveri nocive per la salute. Interventi di svuotamento e manutenzione, ivi inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione. Avvertenza per pericolo generale! Attenzione! Non utilizzare l'utensile senza aver prima letto le istruzioni per l'uso! AVVERTENZA - Il personale di servizio deve essere adeguatamente istruito all'uso di questi aspiratori. Speciali avvertenze per la sicurezza per l'ASR 35 M AutoClean: Targhetta di avvertenza per macchine della cate- goria di polveri M: Qualora vengano eseguite operazioni di svuota- mento e manutenzione rispettare le seguenti indi- cazioni: pulire l'utensile prima di aprirlo. Indossare una mascherina antipolvere. Evitare che altre persone entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire la zona dedicata alla manutenzione. Non mettere in funzione l'utensile senza l'impianto di filtrazione completo. (cassette filtro e sacchetto filtro in PE). Dal controllo eseguito in conformità alla norma EN 60335 Parte 1 e 69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicurezza elettrica vengono soddisfatti anche durante l'aspirazione di una miscela acqua-aria. Speciali avvertenze per la sicurezza per l'ASR 35 L AutoClean: targhetta di avvertenza per macchine appartenenti alla categoria di polveri L: L'utensile è idoneo per l'aspirazione di sostanze lievemente nocive per la salute. L'utensile non è idoneo per la riduzione della polvere di legno nell'aria inalata. Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respira- torie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostanze preservanti del legno). Vedere pagina 3 (girare la pagina).

Regolatore della potenza di aspirazione * 2 Commutatore rotante ON/OFF/Automatico/ AutoClean 3 Indicatore di controllo portata in volume 4 Presa per l'elettroutensile 5 Commutatore rotante per la selezione del diametro del tubo flessibile di aspirazione * 6 Sacchetto filtro in PE * 7 Sacchetto filtro in vello * 8 Sacchetto filtro in carta * 9Parte superiore 10 Chiusura a scatto 11 Contenitore 12 Supporto cavi (aprire il coperchio all'indietro

appendervi il cavo per il collegamento alla rete) 13 Chiudere il tappo (solo per ASR35MAutoClean) * 14 Apertura di aspirazione 15 Chiavistello (per l'apertura della copertura per la sostituzione della cassetta-filtro) 16 Pulsante di blocco 17 Filtro di protezione motore 18 Cassetta-filtro (secondo IFA C)

• a seconda della dotazione / non compresa nella dotazione 5 Panoramica generale 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 41 Montag, 25. Juli 2011 4:46 1642 ITALIANO

Prima della messa in funzione, verificare che la tensione e la frequenza di alimenta- zione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identifica- zione.

6.1 Chiudere il tappo

AutoClean) Agganciare la catena del tappo (13) nel foro dell'apertura di aspirazione (14).

6.2 Introdurre il sacchetto filtro in carta o in

vello I sacchetti filtri in carta (8) non sono adatti per l'aspirazione a umido. Disinserire l'utensile, scollegare la spina, aprire i dispositivi di arresto (10). Rimuovere la parte supe- riore (9) dal contenitore (11). Spostare il commutatore rotante all'interno dell'apertura di aspirazione con il suo contrassegno "Triangolo" verso l'alto. (Per avvitare premere in direzione del tubo flessibile, dopo l'avvitamento tirare nuovamente indietro). Afferrare il nuovo sacchetto filtro in carta/vello per la flangia e spingerlo dapprima oltre il bocchettone di aspirazione, quindi in alto oltre la camma di arresto. Collocare nuovamente la parte superiore sul contenitore, chiudere il dispositivo di arresto.

6.3 Inserimento sacchetto filtro in PE

I sacchetti filtro in PE (6) sono adatti per l'aspira- zione a umido ed a secco. Disinserire l'utensile, scollegare la spina, aprire i dispositivi di arresto (10). Rimuovere la parte supe- riore (9) dal contenitore (11). Spostare il commutatore rotante all'interno dell'apertura di aspirazione con il suo contrassegno "Cerchio" verso l'alto. (Per avvitare premere in direzione del tubo flessibile, dopo l'avvitamento tirare nuovamente indietro). Afferrare il sacchetto filtro in PE (6) per la flangia e con la sua apertura, guidarlo dapprima oltre la camma di arresto nella parte inferiore dell'apertura di aspirazione (8), quindi inserirlo fino a battuta sull'apertura di aspirazione. Distendere il sacchetto filtro in PE (6) in modo uniforme sul fondo del contenitore. Disporre i bordi del sacchetto filtro in PE lungo il bordo del conteni- tore in modo tale che il sacchetto filtro in PE venga bloccato su tutto il perimetro dalla parte superiore (5) che viene inserita.

7.1 Accensione/Spegnimento,

AutoClean Selezionare la modalità operativa desiderata medi- ante l' interruttore (2) Posizione "0":

l'aspiratore è disattivato Posizione "I":

l'aspiratore è attivato

la funzione AutoClean* è disattivata Posizione "IR":

l'aspiratore è attivato

la funzione AutoClean* è attivata Posizione "AR":

ON/OFF Automatico: l'aspiratore viene acceso/spento mediante un elett- routensile collegato alla presa (4). (Avvertenza: in seguito allo spegnimento dell'elett- routensile l'aspiratore resta ancora in funzione per circa 10 secondi. In questo modo si impedisce che la polvere rimanda nel tubo flessibile.)

la funzione AutoClean* è attivata

• Funzione AutoClean (funzione di vibrazione automatica): pulizia automatica del filtro all'accensione e qualora venga raggiunto un determinato valore di depressione. Per filtri sempre liberi senza interruzione del lavoro.

La presa elettrica (4) è pensata solo per il collegamento di un altro utensile elettrico. L'assorbimento di corrente massimo ammesso (somma dell'aspiratore e dell'elett- routensile collegato) non deve superare il valore

max (vedere tabella, pagina 2). Attenzione! L'elettroutensile deve essere spento al momento dell'inserimento della spina. Con la spina inserita, la presa resta sempre 6 Messa in funzione paper plastic 7 Utensile FFO

sotto tensione indipendentemente dalla posizione dell'interruttore. Se l'interruttore (2) si trova in posizione "0" la presa può essere utilizzata come cavo di prolunga (ad esempio per le luci). Se l'interruttore (2) si trova in posizione "AR" l'aspi- ratore viene acceso/spento mediante un elettrou- tensile collegato alla presa (4).

7.3 Regolatore potenza di aspirazione

AutoClean) Con il regolatore della potenza di aspirazione (1) è possibile adeguare senza interruzione il numero di giri del motore e di conseguenza la potenza di aspirazione alle condizioni di lavoro.

7.4 Indicatore di controllo portata in

volume In presenza di un contenitore pieno e/o di occlu- sioni nel tubo flessibile si illuminerà l' indicatore di portata volumetrica (3). Con l'ASR35M AutoClean verrà inoltre emesso anche un segnale acustico.

7.5 Commutatore rotante per l'imposta-

zione del diametro del tubo flessibile (solo per ASR35

AutoClean) Impostare mediante il commutatore rotante (5) il diametro del tubo flessibile applicato all'utensile. Se l'interruttore (2) si trova in posizione "AR" o "IR", la portata in volume viene monitorata. Qualora non venga raggiunto un valore prestabi- lito della portata in volume, le cassette-filtro (18) vengono automaticamente scosse, senza che la potenza di aspirazione diminuisca. Se ciono- nostante il valore non viene raggiunto, l' indicatore di controllo della portata si illuminerà e con l'inter- ruttore in posizione "AR" si udirà anche un segnale acustico, quale avvertimento che il contenitore deve essere svuotato e/o il sacchetto filtro in carta (8) /sacchetto filtro in vello (7) o il sacchetto filtro in PE (6) deve essere sostituito

Ø 35 mm => 70 m³/h Ø 27 mm => 40 m³/h Ø 19 mm => 20 m³/h Avvertenza: con un diametro del tubo flessibile di 19 mm o inferiore e condizioni sfavorevoli di portata è possibile che nel tubo flessibile eventu- almente accada che l' indicatore di controllo della portata in volume (3) lampeggi e che si oda il segnale acustico, sebben il sacchetto filtro in carta/in vello non debba ancora essere sostituito. In questo caso mettere il tubo flessibile in posi- zione diritta, pulirlo e, all'occorrenza, accorciarlo. Avvertenza: se è necessario, a causa di un genera- tore di polvere (ad esempio un diametro ridotto del canale di aspirazione in combinazione però con un grande diametro del tubo flessibile), impostare il commutatore rotante (5) su di un valore inferiore, non sarà garantito un sufficiente trasporto della polvere nel tubo flessibile. Dopo ogni ciclo di lavoro è necessario che il tubo flessibile venga rimosso dal generatore di polvere affinché questo possa essere aspirato.

8.1 Aspirazione a secco

Solo con filtro asciutto, aspirare l'utensile e gli accessori. Se bagnata, la polvere può rimanervi appiccicata e formare incrostazioni. Utilizzare il sacchetto filtro in carta (8), il sacchetto filtro in vello (7) o il sacchetto filtro in PE (6) sempre unitamente alle cassette-filtro (18).

8.2 Aspirazione a umido

Non utilizzare mai l'utensile senza una cassetta-filtro montata (18). L'utensile può essere distrutto. Inoltre, può entrare dell'acqua. Aspirare senza sacchetto filtro in carta (8). È possi- bile utilizzare sacchetti filtro in vello (7) o sacchetti filtro in PE (6). Le cassette-filtro (18) sono adatte per l'aspirazione a umido. Prima dell'aspirazione a umido rimuovere il mate- riale asciutto aspirato. In questo modo si eviteranno un notevole accumulo di sporco ed incrostazioni. Il sensore per l'acqua installato disinserisce il motore quando il contenitore è pieno. Svuotare l'utensile. Anche se l'utensile non è disattivato, resta tuttavia attiva la protezione contro il riavvio accidentale. Solamente dopo uno spegnimento ed una successiva accensione l'utensile sarà nuova- mente pronto per funzionare. Dopo lo spegnimento è possibile che un po' d'acqua rifluisca dal tubo flessibile. Prima dello svuotamento rimuovere innanzitutto il tubo flessibile d'aspirazione dal liquido. Per le successive operazioni di aspirazioni a secco impiegare filtri asciutti. In caso di frequente alter- nanza tra aspirazione a secco ed a umido si racco- manda di utilizzare un secondo filtro (sostitutivo). Lasciare asciugare il filtro, il contenitore e gli accessori, di modo che la polvere non si attacchi alle parti umide. 8 Utilizzo 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 43 Montag, 25. Juli 2011 4:46 1644 ITALIANO

8.3 Avvertenze speciali per

ASR 35 M AutoClean Utilizzo come aspiratore industriale (IS): commutare l'interruttore (2) in posizione "IR". Impostare il commutatore rotante (5) su Ø 35 mm. Qualora il valore della portata in volume non venisse raggiunto , si illuminerà il relativo indica- tore della portata in volume, per indicare che il contenitore deve essere vuotato e/o il sacchetto filtro di carta (8) / sacchetto filtro in vello (7) o il sacchetto filtro in PE (8) deve essere sostituito

Utilizzo come depolveratore (ENT): il depolveratore deve essere collegato solamente con una singola fonte di polvere. Commutare l'interruttore (2) in posizione "AR". Impostare mediante il commutatore rotante (5) il diametro del tubo flessibile applicato all'utensile. Per informazioni dettagliate vedere il capitolo 7.5. Collegare l'elettroutensile disattivato alla presa (4). Vedere il capitolo 7.2. Qualora non venga raggiunto un valore prestabi- lito della portata in volume, le cassette-filtro (18) vengono automaticamente scosse, senza che la potenza di aspirazione diminuisca. Se ciono- nostante il valore non viene raggiunto, l' indicatore di controllo della portata si illuminerà e si udirà anche un segnale acustico quale avvertimento che il contenitore deve essere svuotato e/o il sacchetto filtro in carta (8) /sacchetto filtro in vello (7) o il sacchetto filtro in PE (6)deve essere sosti- tuito

Con l'ASR 35 L AutoClean, lasciare il tubo flessi- bile collegato, in modo da evitare che la polvere possa fuoriuscire inavvertitamente. Per l'ASR 35 M AutoClean, chiudere l'apertura di aspirazione (14) con un apposito tappo (13) e congiungere le estremità del tubo flessibile affinché la polvere non possa fuoriuscire. Disporre il tubo di aspirazione attorno all'aspira- tore. Riporre gli accessori nell'apposito sacchetto di plastica e chiuderlo. Agganciare il cavo per l'allacciamento alla rete all'apposito supporto per cavi (12). La parte superiore (9) deve essere sicuramente collegata con il contenitore (11) - controllare che le chiusure a scatto (10) siano chiuse.

9.1 Avvertenze generali per la pulizia

Pulire il contenitore e gli accessori con acqua. Pulire la parte superiore (9) con un panno umido. Attenzione! Questo utensile contiene polveri nocive per la salute. Interventi di svuotamento e manutenzione, ivi inclusa l'eliminazione dei recipi- enti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i previsti dispositivi di protezione. Svuotamento del contenitore Utilizzo consentito esclusivamente con valori limite di esposizione professionale > 1 mg/m

- Scollegare la spina. -ASR 35 M AutoClean: rimuovere il tubo flessibile, chiudere l'apertura di aspirazione (14) mediante l'apposito tappo (13). - Aprire le chiusure a scatto (10). Rimuovere la parte superiore (9) dal contenitore (11). - Svuotare, rovesciandolo, il contenitore. Smaltire il sacchetto filtro in carta/in vello - Scollegare la spina. - Indossare la maschera di protezione. -ASR 35 M AutoClean: rimuovere il tubo flessibile, chiudere l'apertura di aspirazione (14) mediante l'apposito tappo (13). - Aprire le chiusure a scatto (10). Rimuovere la parte superiore (9) dal contenitore (11). - Tirando indietro, estrarre con cautela il sacchetto filtro in carta (8) / sacchetto filtro in vello (7) dall'apertura di aspirazione (14). Chiudere la flangia del sacchetto filtro in carta / sacchetto filtro in vello ribaltando il coperchio. - Smaltire il materiale aspirato in conformità alle normative di legge vigenti. Smaltire

sacchetti filtro in PE - Inserire la spina di alimentazione. - Azionare l'aspiratore e scuotere il filtro: commu- tare l'interruttore (2) in posizione "IR". - Disinserire l'aspiratore: commutare l'interruttore (2) in posizione "0". - Indossare la maschera di protezione. -ASR 35 M AutoClean: rimuovere il tubo flessibile, chiudere l'apertura di aspirazione (14) mediante l'apposito tappo (13). - Aprire le chiusure a scatto (10). Rimuovere la parte superiore (9) dal contenitore (11). Prima di rimuovere la parte superiore, commutare l'inter- ruttore (2) in posizione "I", affinché venga aspi- rata eventuale polvere fuoriuscita. - Tirando indietro, estrarre con cautela il sacchetto filtro in PE (6) dall'apertura di aspirazione (14). Chiudere la flangia del sacchetto filtro in PE ribal- tando il coperchio. 9 Pulizia 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 44 Montag, 25. Juli 2011 4:46 16ITALIANO

- Smaltire il materiale aspirato in conformità alle normative di legge vigenti.

9.2 Speciali avvertenze per la pulizia per

l'ASR 35 M AutoClean Nel caso di macchine appartenenti alla classe M, pulire l'esterno della macchina con un processo di aspirazione polvere e con l'ausilio di un panno oppure utilizzando appositi prodotti sigillanti, prima di toglierle dalla zona di pericolo. Tutte le parti della macchina devono essere considerate sporche quando provengono dalla zona di pericolo e devono essere svolte adeguate attività al fine di evitare una diffusione della polvere. Durante l'esecuzione di lavori di manutenzione e riparazione tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non tras- parenti in conformità con le normative di legge vigenti in relazione allo smaltimento rifiuti di questo tipo.

10.1 Avvertenze generali

Prima di ogni manutenzione, spegnere l'utensile e staccare la spina. Pulire l'utensile (vedere capitolo 9). Per la manutenzione eseguita dall'operatore l'aspi- ratore deve essere smontato, pulito e mantenuto nella misura in cui ciò sia possibile, senza però causare in tal modo un pericolo per il personale addetto alla manutenzione ed altre persone. Misure preventive Misure preventive adatte comprendono la pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata dalla quale l'aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione individuali adeguati.

10.2 Riduzione della potenza di aspirazione

In caso di riduzione della potenza di aspirazione mettere in atto i seguenti provvedimenti:

1. Pulizia delle cassette-filtro mediante attiva-

zione del vibratore elettromagnetico (commu- tare l'interruttore (2) in posizione "R").

2. Svuotare il contenitore oppure sostituire il

sacchetto filtro in carta (8) / sacchetto filtro in vello (7) oppure il sacchetto filtro in PE (6).

3. Sostituzione delle cassette-filtro (18).

10.3 Sostituire le cassette-filtro (18)

Prima del cambio filtro, scuotere le cassette-filtro (18) ancora una volta mediante attivazione del vibratore elettromagnetico (commutare l'interrut- tore (2) in posizione "IR"). Con l'ausilio di una moneta o di un oggetto simile ruotare il pulsante di bloccaggio (16) sul chiavi- stello (15) di 90° in senso antiorario e spingere indietro il chiavistello (15). Aprire la copertura ed estrarre le cassette-filtro (18) tirando verso l'alto. Chiudere subito le cassette-filtro estratte in un sacchetto di plastica a tenuta di polvere ed eseguirne lo smaltimento in conformità alle dispo- sizioni vigenti. Inserire nuove cassette-filtro, verifi- cando che il filtro sia pulito e ben alloggiato.

10.4 Filtro protezione motore

Controllare regolarmente il filtro protezione motore. Se il filtro protezione motore (17) risultasse sporco, ciò indicherebbe un malfunzionamento delle cassette-filtro (18): - Sostituire le cassette-filtro (18). - Sostituire il filtro protezione motore (17) oppure risciacquarlo sotto acqua corrente, asciugarlo ed inserirlo nuovamente nell'utensile.

10.5 Sensore dell'acqua

Pulire regolarmente il sensore dell'acqua e verificare che non presenti tracce di danneggiamento.

10.6 Controllo tecnico per

l'ASR 35 M AutoClean Deve essere eseguito dal produttore, o perlomeno da una persona da lui incaricata, con frequenza almeno annuale, un controllo tecnico inerente alla polvere, ad esempio il controllo di eventuali danni del filtro, l'ermeticità dell'utensile ed il funziona- mento del dispositivo di controllo. Per la manutenzione eseguita dall'operatore l'aspi- ratore deve essere smontato, pulito e mantenuto nella misura in cui ciò sia possibile, senza però causare in tal modo un pericolo per il personale addetto alla manutenzione ed altre persone. Misure preventive Misure preventive adatte comprendono la pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata dalla quale l'aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione individuali adeguati. Durante l'esecuzione di lavori di manutenzione e riparazione tutti gli oggetti sporchi, che non 10 Manutenzione 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 45 Montag, 25. Juli 2011 4:46 1646 ITALIANO

possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in rela- zione allo smaltimento rifiuti di questo tipo. Se l' indicatore di controllo della portata volume- trica (3) è acceso oppure si avverte un segnale acustico (solo con l'ASR 35 M AutoClean), questo sta ad indicare che il sacchetto filtro in carta/ sacchetto filtro in vello deve essere svuotato. Riduzione della potenza di aspirazione: attenersi alle avvertenze riportate nel capitolo Pulizia.

• Cassette-filtro (18) sporche? Pulire.

• Sacchetto filtro in carta (8) / Sacchetto filtro in vello (7) pieno? - Sostituire.

• Sacchetto filtro in PE (6) pieno? - Sostituire.

• Contenitore (11) pieno? - Svuotare.

• Filtro protezione motore (17) aggiunto? - Vedere il capitolo 10.

• Ugelli, tubi o tubi flessibili occlusi ?- Pulire. L'utensile non entra in funzione:

• Connettore inserito nella presa?

• Rete in assenza di tensione?

• La copertura dell'utensile è chiusa corretta- mente?

• Il sensore dell'acqua è disattivato? - Svuotare il contenitore; spegnere e riaccendere.

• Interruttore (2) in posizione "AR"? - Impostare su "I" oppure "IR". Vedere il capitolo 7.1.

• L'aspiratore non viene acceso/spento mediante un elettroutensile collegato alla presa, sebbene l'interruttore (2) si trovi in posizione "AR". - Collegare l'elettroutensile alla presa (4). Polvere nel contenitore in presenza di sacchetto filtro in carta/ sacchetto filtro in vello:

• Posizione del selettore ruotante errata. Vedere il capitolo 6.2. Il sacchetto filtro in PE viene aspirato nelle cassette-filtro (18):

• Posizione del selettore ruotante errata. Vedere il capitolo 6.3. Il sacchetto filtro in PE viene aspirato nelle cassette-filtro (18):

• Posizione del selettore ruotante errata. Vedere il capitolo 6.3. Non attuare alcun intervento sull'utensile. Rivolgersi ad una officina autorizzata oppure al Servizio Assistenza Clienti Metabo (vedere capitolo 13 Riparazioni)

Utilizzare esclusivamente accessori originali Metabo. In caso di necessità, rivolgersi al proprio rivendi- tore per l'acquisto di accessori. Vedere pagina 4. ASR 35 L AutoClean ed ASR 35 M AutoClean: 19 Sacchetto filtro in carta-M 5 pezzi = 1 set 20 Sacchetto filtro in vello-M 5 pezzi = 1 set 21 Sacchetto filtro in PE-M 5 pezzi = 1 set 22 Cassetta-filtro-M in materiale cellulosa 2 pezzi = 1 set 23 Cassetta-filtro-M in materiale poliestere 2 pezzi = 1 set 24 Cassetta filtro HEPA 2 pezzi = 1 set 25 Filtro di protezione motore (1 pezzo) L'ordine minimo prevede 2 pezzi. 26 Staffa di guida 27 Clip per cavi (10 pz) 28 Tubo flessibile di aspirazione 29 Raccordo 30 Tubi di aspirazione (2 pezzi) 31 Elemento intermedio 32 Ugello di aspirazione 33 Ugello per pavimenti (esecuzione in metallo) 34 Ugello universale 35 Spazzola universale 36 Spazzola imbottita 37 Ugello per fughe 38 Ugello in gomma 39 Set ugelli da pavimento (con impiego per pavi- mento ed impiego per l'aspirazione a umido) 40 Ugello multiuso 41 Set aspirazione elettroutensili 42 Tubo flessibile di aspirazione 43 Tubo flessibile di aspirazione (antistatico) 44 Riduttore 45 Tubo flessibile di aspirazione con raccordo ø interno 30 mm e raccordo ø esterno 35 mm Le eventuali riparazioni degli utensili devono essere fatte esclusivamente da elettricisti specia- lizzati! Utilizzare esclusivamente ricambi originali Metabo. Gli utensili Metabo necessitano di riparazioni potranno essere inviati ad un Centro Assistenza Nel caso di elettroutensili Metabo che necessitino 11 Eliminazione dei guasti 12 Accessori 13 Riparazione 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 46 Montag, 25. Juli 2011 4:46 16ITALIANO

di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Gli imballaggi usati da Metabo sono riciclabili al 100%. Gli utensili e gli accessori non più utilizzabili contengono grandi quantità di materie prime e plastiche che possono comunque essere riciclate. Questo manuale è impresso su carta sbiancata senza cloro. Solo per i Paesi UE: non smaltire gli utensili con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Spiegazioni relative ai dati riportati a pagina 2. Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico. K = Classe polveri. Secondo EN 60335- 2-69. A = Dimensioni esterne U = Tensione di rete F = Frequenza di rete A = Assorbimento di corrente N = Cavo di allacciamento alla rete

= Assorbimento di potenza nominale

max2 = Portata max. (sul soffiante) V = Volume contenitore max. m = Peso (senza cavo di rete) Livello sonoro di grado A tipico:

= Livello di pressione acustica

= Livello di potenza sonora Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 d(A). Indossare protezioni acustiche! Valori di misura rilevati secondo EN 60704. ~ Corrente alternata I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi). 14 Tutela dell'ambiente 15 Dati tecnici 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 47 Montag, 25. Juli 2011 4:46 1648 ESPAÑOL
