KÄYTTÖOHJE ASR 35 L AutoClean METABO

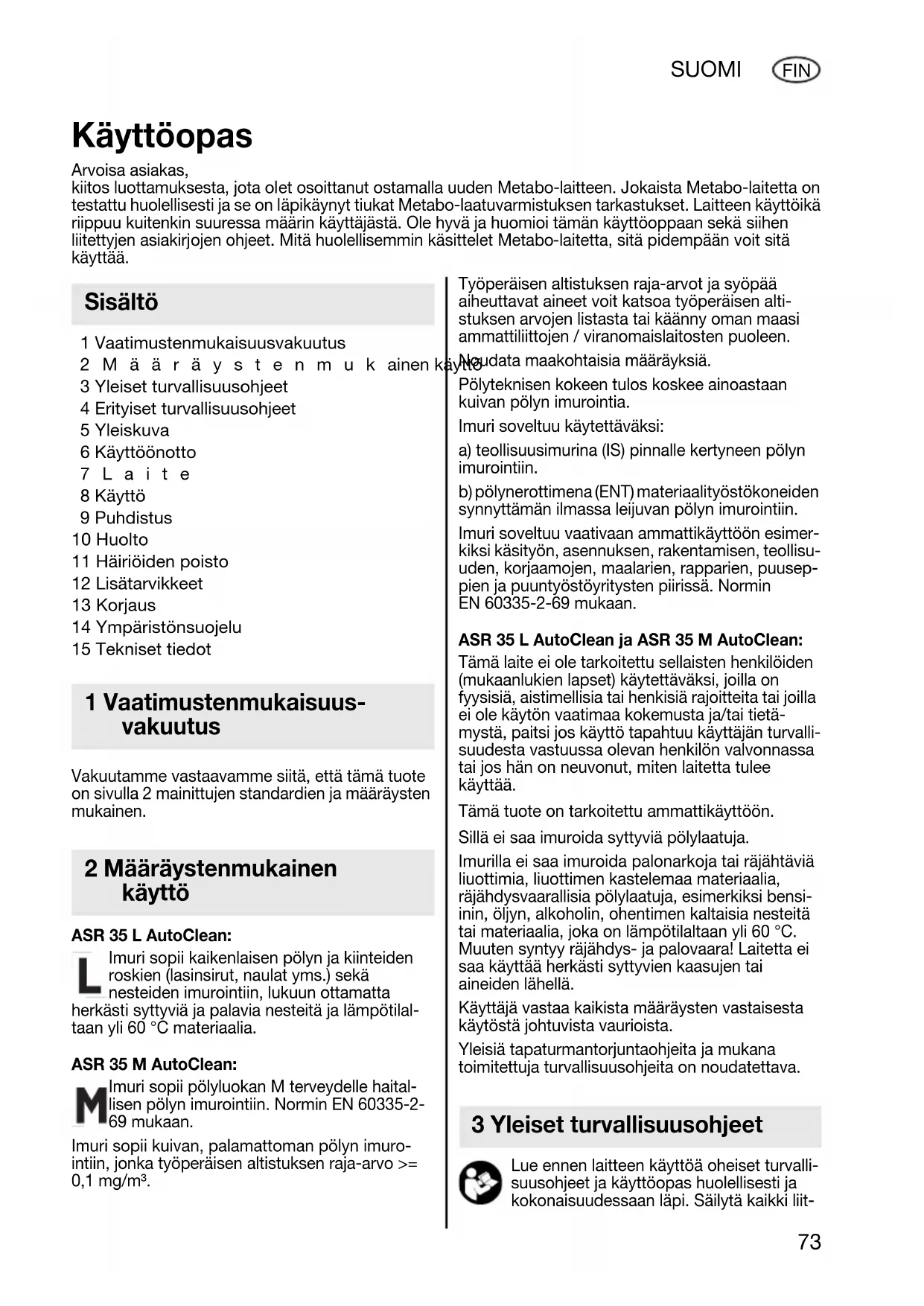

FIN 1 Vaatimustenmukaisuusvakuutus 2Määräystenmukainen käyttö 3 Yleiset turvallisuusohjeet 4 Erityiset turvallisuusohjeet 5 Yleiskuva 6 Käyttöönotto 7Laite 8 Käyttö 9 Puhdistus 10 Huolto 11 Häiriöiden poisto 12 Lisätarvikkeet 13 Korjaus 14 Ympäristönsuojelu 15 Tekniset tiedot Vakuutamme vastaavamme siitä, että tämä tuote on sivulla 2 mainittujen standardien ja määräysten mukainen. ASR 35 L AutoClean: Imuri sopii kaikenlaisen pölyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekä nesteiden imurointiin, lukuun ottamatta herkästi syttyviä ja palavia nesteitä ja lämpötilal- taan yli 60 °C materiaalia. ASR 35 M AutoClean: Imuri sopii pölyluokan M terveydelle haital- lisen pölyn imurointiin. Normin EN 60335-2- 69 mukaan. Imuri sopii kuivan, palamattoman pölyn imuro- intiin, jonka työperäisen altistuksen raja-arvo >= 0,1 mg/m³. Työperäisen altistuksen raja-arvot ja syöpää aiheuttavat aineet voit katsoa työperäisen alti- stuksen arvojen listasta tai käänny oman maasi ammattiliittojen / viranomaislaitosten puoleen. Noudata maakohtaisia määräyksiä. Pölyteknisen kokeen tulos koskee ainoastaan kuivan pölyn imurointia. Imuri soveltuu käytettäväksi: a) teollisuusimurina (IS) pinnalle kertyneen pölyn imurointiin. b) pölynerottimena (ENT) materiaalityöstökoneiden synnyttämän ilmassa leijuvan pölyn imurointiin. Imuri soveltuu vaativaan ammattikäyttöön esimer- kiksi käsityön, asennuksen, rakentamisen, teollisu- uden, korjaamojen, maalarien, rapparien, puusep- pien ja puuntyöstöyritysten piirissä. Normin EN 60335-2-69 mukaan. ASR 35 L AutoClean ja ASR 35 M AutoClean: Tämä laite ei ole tarkoitettu sellaisten henkilöiden (mukaanlukien lapset) käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietä- mystä, paitsi jos käyttö tapahtuu käyttäjän turvalli- suudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää. Tämä tuote on tarkoitettu ammattikäyttöön. Sillä ei saa imuroida syttyviä pölylaatuja. Imurilla ei saa imuroida palonarkoja tai räjähtäviä liuottimia, liuottimen kastelemaa materiaalia, räjähdysvaarallisia pölylaatuja, esimerkiksi bensi- inin, öljyn, alkoholin, ohentimen kaltaisia nesteitä tai materiaalia, joka on lämpötilaltaan yli 60 °C. Muuten syntyy räjähdys- ja palovaara! Laitetta ei saa käyttää herkästi syttyvien kaasujen tai aineiden lähellä. Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava. Lue ennen laitteen käyttöä oheiset turvalli- suusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä kaikki liit- Käyttöopas Arvoisa asiakas, kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo-laitteen. Jokaista Metabo-laitetta on testattu huolellisesti ja se on läpikäynyt tiukat Metabo-laatuvarmistuksen tarkastukset. Laitteen käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo-laitetta, sitä pidempään voit sitä käyttää. Sisältö 1 Vaatimustenmukaisuus- vakuutus 2 Määräystenmukainen käyttö 3 Yleiset turvallisuusohjeet 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 73 Montag, 25. Juli 2011 4:46 1674 SUOMI FIN teenä olevat asiakirjat ja anna laite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin. Ennen käytön aloittamista laitteen käyttäjille on annettava laitteen käyttöön ja sillä imuroitaviin aineisiin liittyvät tiedot, ohjeet ja koulutus, mukaan lukien ohjeet imuroidun mate- riaalin turvallisesta hävittämisestä. Huomioi tällä symbolilla merkityt teksti- kohdat suojataksesi itseäsi ja laitetta! Älä missään tapauksessa anna lasten käyttää laitetta. Huolehdi siitä, että lapset eivät pääse leikkimään koneen kanssa. Huomio! Käytä vain laitteen mukana olevia tai käyttöoppaassa määritettyjä lisätarvikkeita. Muun- laisten lisätarvikkeiden käyttäminen voi vaarantaa turvallisuuden. Muita kuin tässä mainittuja töitä ei saa tehdä. Emme vastaa käyttötarkoituksen vastaisen käytön, epäasianmukaisen käytön tai ammatti- taidottoman korjauksen aiheuttamista vahingoista. Kun laitetta ei käytetä, jätä letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos. Mallissa ASR 35 M AutoClean sulje imuaukko (14) sulkutul- palla (13), kytke letkunpäät yhteen, jotta pölyä ei pääse ulos. Älä ota laitteita eikä niiden lisätarvikkeita käyttöön, jos: - laitteessa on näkyviä vaurioita (halkeamia/ murtumia), - verkkoliitäntäjohto on viallinen, tai jos siinä näkyy halkeamia tai vanhenemisen aiheuttamia haura- stumia, - epäilet siinä olevan piilossa olevia vikoja (laitteen putoamisen jälkeen). Älä kohdista suulaketta, letkua eikä putkea ihmisiä tai eläimiä kohti. Kytke välittömästi pois toiminnasta, jos lait- teesta tulee ulos vaahtoa tai vettä. Tyhjennä säiliö ja tarvittaessa laskossuodatin. Älä missään tapauksessa kiipeä laitteen päälle tai istu sillä. Pidä liitäntäjohtoa ja letkua aina niin, että ne eivät aiheuta kompastumisvaaraa. Älä vedä liitäntäjohtoa terävien reunojen yli, älä taita sitä äläkä jätä sitä puristuksiin. Jos laitteen liitäntäjohto vaurioituu, se täytyy korvata erityisellä liitäntäjohdolla. Katso luku Korjaus. Kytke vain sellaiseen pistorasiaan, joka on varu- stettu suojakoskettimella. Älä käytä vaurioitunutta jatkojohtoa. Älä missään tapauksessa kiinnitä tai irrota verkko- pistoketta märin käsin. Kun irrotat pistokkeen pistorasiasta, vedä aina vain verkkopistokkeesta, ei missään tapauksessa johdosta. Laitteen pistorasiaa saa käyttää vain käyttöoh- jeissa määritettyihin tarkoituksiin. Älä jätä laitetta ilman valvontaa. Jos työt keskeyte- tään pitemmäksi ajaksi, vedä verkkopistoke irti pistorasiasta. Imuria ei saa käyttää eikä säilyttää kosteissa olosuhteissa. HUOMIO - Tätä konetta saa säilyttää vain sisäti- loissa. Hapot, asetoni ja liuottimet voivat syövyttää lait- teen osia. Ennen laitteen jokaisen huollon tai puhdista- misen aloittamista ja jokaisen käyttökerran jälkeen sammuta kone ja vedä verkkopistoke irti. Imurin puhdistamiseen ei saa käyttää höyry- tai painepesureita. Kannen sisäpuoli tulee pitää aina kuivana. Laitteeseen muodostuu mikro-organismeja, jos puhdistusta ei tehdä pitkään aikaan, varsinkin elintarvikkeita käsittelevissä yrityksissä: Puhdista ja desinfioi laite aina heti käytön jälkeen. Älä missään tapauksessa avaa konetta ulkona sateella tai myrskyisellä ilmalla. Laitetta ei saa käyttää räjähdysvaarallisissa tiloissa. Huolehdi siitä, että imuri seisoo tukevasti alustal- laan. Huoneessa täytyy olla riittävän tehokas ilman- vaihto, jos poistoilma puhalletaan takaisin huonee- seen. Noudata maakohtaisia määräyksiä. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poista- misen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Varoitus yleisestä vaarasta! Varo! Älä ala käyttämään laitetta ennen kuin olet lukenut käyttöohjekirjan! VAROITUS - Käyttöhenkilökunnan täytyy saada riittävä opastus näiden imureiden käytöstä. 4 Erityiset turvallisuusohjeet 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 74 Montag, 25. Juli 2011 4:46 16SUOMI

FIN Erityiset turvallisuusohjeet mallille ASR 35 M AutoClean: Varoituskilpi pölyluokan M koneille: Huomioi tyhjennyksen ja huollon yhteydessä: Ennen kuin avaat laitteen, puhdista se. Käytä hengityssuojainta. Vältä altistamasta sivullisia pölylle. Huolehdi paikallisesta suodatetusta pakkotoimisesta ilmanvaihdosta. Puhdista lopuksi huoltopiste. Älä käytä ilman täydellistä suodatusjärjestelmää. (Suodatinkasetit ja PE-suodatinpussit). Normin EN 60335 osa 1 ja 69 mukaisessa testissä on todettu, että turvallisuustekniset vaatimukset sähköturvallisuuden suhteet täytetään myös vesi- ilmaseoksen imuroinnin yhteydessä. Erityiset turvallisuusohjeet mallille ASR 35 L AutoClean: Varoituskilpi pölyluokan L koneille: Laite soveltuu lievästi terveydelle haitallisten aineiden imurointiin. Laite ei sovellu sellaiseen imurointiin, jolla vähennetään puupölyä hengitysil- masta. Tietyistä materiaaleista (esim. lyijypitoinen maali- pinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien (esim. tammi- tai pyök- kipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhtey- dessä (kromaatti, puunsuojausaine). Katso sivu 3 (käännä ulos).

Imutehon säädin * 2 Kiertokytkin Päälle/Pois/Automatiikka/ AutoClean 3 Ilmavirtauksen merkkivalo 4 Pistorasia sähkötyökalulle 5 Kiertokytkin imuletkun halkaisijan valintaan * 6 PE-suodatinpussi * 7 Kangassuodatinpussi * 8 Paperisuodatinpussi * 9Yläosa 10 Lukitsin 11 Säiliö 12 Johtopidin (käännä taakse ja ripusta siihen verkkoliitäntäjohto) 13 Sulkutulppa (vain mallille ASR35MAutoClean) * 14 Imuaukko 15 Salpa (kannen avaamiseen suodatinkasetin vaihtoa varten) 16 Lukitusnuppi 17 Moottorin suojasuodatin 18 Suodatinkasetti (IFA C mukaan)

• riippuu varustuksesta / ei kuulu toimituslaajuu- teen Tarkasta ennen käyttöönottoa, että kone- kilvessä ilmoitettu verkkojännite ja verk- kotaajuus vastaavat paikallisen sähköverkon arvoja.

6.1 Sulkutulpan kiinnittäminen

AutoClean) Kiinnitä sulkutulpan (13) ketju imuaukon (14) reikään.

6.2 Paperisuodatinpussin tai kangassuoda-

tinpussin asentaminen Paperisuodatinpussit (8) eivät sovellu märkäimuro- intiin. Sammuta laite, vedä verkkopistoke irti pisto- rasiasta, avaa lukitsimet (10). Ota yläosa (9) irti säiliöstä (11). Laita imuaukon sisällä oleva punainen kään- töluisti sellaiseen asentoon, että siinä oleva "kolmio"-merkintä osoittaa ylöspäin. (Paina kääntämistä varten hieman imuletkun suuntaan, vedä kääntämisen jälkeen jälleen takaisinpäin). Ota uuden paperisuodatinpussin / kangassuoda- tinpussin laipasta kiinni. Työnnä se ensin alhaalta imuliitännän yli ja sen jälkeen ylhäältä lukitusnokan yli. Aseta yläosa jälleen säiliön päälle, sulje lukitsimet.

6.3 PE-suodatinpussin asentaminen

PE-suodatinpussit (6) soveltuvat märkä- ja kuivai- murointiin. 5 Yleiskuva 6 Käyttöönotto paper 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 75 Montag, 25. Juli 2011 4:46 1676 SUOMI FIN Sammuta laite, vedä verkkopistoke irti pisto- rasiasta, avaa lukitsimet (10). Ota yläosa (9) irti säiliöstä (11). Laita imuaukon sisällä oleva punainen kään- töluisti sellaiseen asentoon, että siinä oleva "ympyrä"-merkintä osoittaa ylöspäin. (Paina kääntämistä varten hieman imuletkun suuntaan, vedä kääntämisen jälkeen jälleen takaisinpäin). Ota PE-suodatinpussin (6) laipasta kiinni. Ohjaa sen aukko ensin imuaukon (8) alaosassa olevan lukitusnokan ylitse ja työnnä sitten vasteeseen asti imuaukon päälle. Levitä PE-suodatinpussi (6) tasaisesti säiliön pohjalle. Aseta PE-suodatinpussin reunat säiliöreunan päälle niin, että saat kiinnitettyä ne kauttaaltaan päälle laitettavalla yläosalla (5).

7.1 Päälle-/poiskytkentä,

AutoClean Valitse haluamasi käyttötapa kytkimellä (2)

Imuri on kytketty pois päältä Asento "I":

Imuri on kytketty päälle

AutoClean* on kytketty pois päältä Asento "IR":

Imuri on kytketty päälle

AutoClean* on kytketty päälle Asento "AR":

Päälle-/poiskytkentäautomatiikka: Pistorasiaan (4) liitetty sähkötyökalu kytkee imurin päälle tai pois. (Huomautus: Sähkötyökalun sammuttamisen jälkeen imuri toimii vielä noin 10 sekunnin ajan. Siten estetään pölyn jääminen letkuun.)

AutoClean* on kytketty päälle

• AutoClean (automaattinen ravistustoiminto): suodattimen automaattinen puhdistaminen pääl- lekytkennän yhteydessä ja kun tietty alipainearvo on saavutettu. Tämä takaa aina suodattimen läpäisevyyden ilman työskentelyn keskeyttä- mistä.

Pistorasia (4) on tarkoitettu vain sähkötyö- kalun liitäntään. Suurimman sallitun virranoton (imuri ja paikalleen liitetty laite) summa ei saa ylittää arvoa I max (ks. taulukko, sivu 2). Huomio! Sähkötyökalun täytyy olla pisto- rasiaan kytkettäessä pois päältä. Kun verk- kopistoke on kytketty pistorasiaan, se on aina jännitteenalainen kytkimen asennosta riippumatta. Kun kytkin (2) on asennossa "0", pistorasiaa voidaan käyttää jatkojohdolle (esimerkiksi valai- sinta varten). Kun kytkin (2) on asennossa "AR", pistorasiaan (4) liitetty sähkötyökalu kytkee imurin päälle tai pois.

AutoClean) Imutehon säätimellä (1) voit säätää moottorin kier- roslukua ja sen myötä imutehoa portaattomasti työolosuhteiden mukaan.

7.4 Ilmavirtauksen merkkivalo

Kun säiliö on täynnä ja/tai imuletku on tukkeutunut, ilmavirtauksen merkkivalo (3) syttyy. Malli ASR35M AutoClean antaa lisäksi äänimerkin.

7.5 Kiertokytkin imuletkun halkaisijan

AutoClean) Aseta kiertokytkimestä (5) asennetun imuletkun halkaisija. Ilmavirtausta valvotaan, kun kytkin (2) on asen- nossa "AR" tai "IR".

ietyn ilmavirtausarvon alittuessa suodatinkasetit (18) ravistetaan automaattisesti puhtaaksi imutehoa heikentämättä. Jos arvo pysyy edelleen liian alhaisena, ilmavirtauksen merkkivalo syttyy ja kytkinasennossa "AR" annetaan lisäksi merk- kiääni. Tällä ilmoitetaan siitä, että säiliö täytyy tyhjentää, tai paperisuodatinpussi (8) / kangassuo- datinpussi (7) tai PE-suodatinpussi (6) vaihtaa

Ø 35 mm => 70 m³/h Ø 27 mm => 40 m³/h Ø 19 mm => 20 m³/h Huomautus: Imuletkun 19 mm:n tai sitä pienemmän halkaisijan tai epäedullisten virtauso- losuhteiden yhteydessä voi joskus tapahtua, että ilmavirtauksen merkkivalo (3) vilkkuu ja merkkiääni kuuluu, vaikka paperisuodatinpussia / kangassuo- datinpussia ei tarvitsekaan vielä tyhjentää. Tässä tapauksessa laita letku suoraksi, puhdista se ja tarvittaessa lyhennä sitä. Huomautus: Jos pölyä tuottavan laitteen (esimer- kiksi imukanavan halkaisija pieni, mutta imuletkun 7Laite plastic FFO

FIN halkaisija suuri) takia on tarpeen asettaa kierto- kytkin (5) pienemmälle arvolle, tällöin pölyn teho- kasta virtausta imuletkussa ei voida taata. Jokaisen työvaiheen jälkeen imuletku täytyy vetää irti pölyä tuottavasta laitteesta, jotta letku voidaan imuroida puhtaaksi.

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisätarvikkeilla. Kosteana pöly voi tarttua kiinni ja kuorettua. Käytä paperisuodatinpussia (8), kangassuodatin- pussia (7) tai PE-suodatinpussia (6) aina yhdessä suodatinkasettien (18) kanssa.

Älä missään tapauksessa käytä laitetta ilman paikallaan olevia suodatinkasetteja (18). Laite voi rikkoutua. Lisäksi vettä voi valua ulos. Imuroi ilman paperisuodatinpussia (8). Kangas- suodatinpussia (7) tai PE-suodatinpussia (6) voidaan käyttää. Suodatinkasetit (18) soveltuvat märkäimurointiin. Ennen märkäimurointia poista kuiva materiaali. Siten vältät voimakkaan likaantumisen ja kuorettu- misen. Integroitu vesisensori kytkee moottorin pois päältä, kun säiliö on tullut täyteen. Tyhjennä laite. Jos laitetta ei kytketä pois päältä, uudelleenkäyn- nistyssuoja jää edelleen aktivoiduksi. Laite on jälleen käyttövalmis vasta sitten, kun laite on sammutettu ja sen jälkeen kytketty uudelleen päälle. Sammuttamisen jälkeen letkusta voi valua jonkin verran vettä takaisin. Ennen tyhjentämistä vedä ensin imuletku pois nesteestä. Käytä myöhemmin tehtävässä kuivaimuroinnissa kuivaa suodatinta. Vaihdettaessa usein kuiva- ja märkäimuroinnin kesken suosittelemme käyttä- mään toista (vaihto-) suodatinta. Anna suodat- timen, säiliön ja lisätarvikkeiden kuivua, jotta pöly ei takerru kosteisiin osiin.

8.3 Erikoisohjeet mallille

ASR 35 M AutoClean Käyttö teollisuusimurina (IS): Aseta kytkin (2) asentoon "IR". Säädä kiertokytkin (5) koolle Ø 35 mm.

virtausarvo alitetaan, ilmavirtauksen merkki- valo syttyy. Se on ilmoitus siitä, että säiliö täytyy tyhjentää, tai paperisuodatinpussi (8) / kangassuo- datinpussi (7) tai PE-suodatinpussi (8) vaihtaa

Käyttö pölynerottimena (ENT): Pölynerotin saadaan yhdistää vain yhteen ainoaan pölylähteeseen. Aseta kytkin (2) asentoon "AR". Aseta kiertokytkimestä (5) asennetun imuletkun halkaisija. Yksityiskohtaiset tiedot katso luku 7.5. Liitä päältäkytketty sähkötyökalu pistorasiaan (4). Katso luku 7.2.

ietyn ilmavirtausarvon alittuessa suodatinkasetit (18) ravistetaan automaattisesti puhtaaksi imutehoa heikentämättä. Jos arvo pysyy edelleen liian alhaisena, ilmavirtauksen merkkivalo syttyy ja laite antaa lisäksi merkkiäänen. Tällä ilmoitetaan siitä, että säiliö täytyy tyhjentää, tai paperisuoda- tinpussi (8) / kangassuodatinpussi (7) tai PE- suodatinpussi (6) vaihtaa

Jätä mallissa ASR 35 L AutoClean letku laittee- seen kiinni, jotta pölyä ei pääse tahattomasti ulos. Mallissa ASR 35 M AutoClean sulje imuaukko (14) sulkutulpalla (13), kytke letkunpäät yhteen, jotta pölyä ei pääse ulos. Laita imuletku imurin ympärille. Laita lisätarvikkeet sopivaan muovipussiin ja sulje se. Ripusta verkkoliitäntäjohto johtopitimeen (12). Yläosan (9) täytyy olla pitävästi kiinni säiliössä (11) - tarkista, että lukitsimet (10) ovat kiinni.

9.1 Yleiset puhdistusohjeet

Puhdista säiliö ja lisätarvikkeet vedellä. Pyyhi yläosa (9) puhtaaksi kostealla liinalla. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Säiliön tyhjentäminen Sallittu vain sellaisten pölylaatujen yhteydessä, joiden työperäisen altistuksen raja-arvot > 1mg/m

- Irrota verkkopistoke virtalähteestä. -ASR 35 M AutoClean: Irrota imuletku, sulje imuaukko (14) sulkutulpalla (13). - Avaa lukitsimet (10). Ota yläosa (9) irti säiliöstä (11). - Kaada säiliö kumoon. 8 Käyttö 9 Puhdistus 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 77 Montag, 25. Juli 2011 4:46 1678 SUOMI FIN Paperisuodatinpussin / kangassuodatinpussin hävittäminen - Irrota verkkopistoke virtalähteestä. - Käytä hengityksensuojainta. -ASR 35 M AutoClean: Irrota imuletku, sulje imuaukko (14) sulkutulpalla (13). - Avaa lukitsimet (10). Ota yläosa (9) irti säiliöstä (11). - Vedä paperisuodatinpussi (8) / kangassuodatin- pussi (7) varovasti irti imuaukosta (14) taakse- päin. Sulje paperisuodatinpussin / kangassuoda- tinpussin laippa kääntämällä kansi päälle. - Hävitä imuroitu materiaali lakimääräysten mukaan. PE-suodatinpussi n hävittäminen - Kytke verkkopistoke paikalleen. - Kytke imuri päälle ja ravistele suodatin puhtaaksi: Aseta kytkin (2) asentoon "IR". - Kytke imuri pois päältä: Aseta kytkin (2) asentoon "0". - Käytä hengityksensuojainta. -ASR 35 M AutoClean: Ota imuletku irti, sulje imuaukko (14) sulkutulpalla (13). - Avaa lukitsimet (10). Ota yläosa (9) irti säiliöstä (11). Ennen kuin laitat yläosan syrjään, aseta kytkin (2) asentoon "I", jotta mahdollisesti vari- seva pöly saadaan imuroitua pois. - Vedä PE-suodatinpussi (6) varovasti irti imuau- kosta (14) taaksepäin. Sulje PE-suodatinpussin laippa kääntämällä kansi päälle. - Hävitä imuroitu materiaali lakimääräysten mukaan.

9.2 Erityiset puhdistusohjeet mallille

ASR 35 M AutoClean Luokan M koneissa ulkopinta täytyy puhdistaa imuroimalla ja pyyhkimällä tai käsitellä tiivistävillä/ eristävillä aineilla, ennen kuin kone otetaan pois vaaralliselta alueelta. Kaikki koneet osat täytyy katsoa saastuneiksi, kun ne on otettu pois vaaralli- selta alueelta ja niitä tulee käsitellä soveltuvalla tavalla, jotta pölyä ei pääse leviämään ympäristöön. Huolto- ja korjaustöiden yhteydessä kaikki saastu- neet esineet, joita ei pystytä puhdistamaan tyydyt- tävästi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan.

Ennen kuin aloitat tekemään huoltotehtäviä, kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Puhdista laite (katso luku 9). Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeenmukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheutetaan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakko- tuuletuksen järjestäminen siinä kohdassa, jossa imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus.

10.2 Imutehon heikkeneminen

Imutehon heiketessä tee seuraavat toimenpiteet:

1. Puhdista suodatinkasetit kytkemällä sähköma-

gneettinen ravistaja päälle (aseta kytkin (2) asentoon "IR").

2. Tyhjennä säiliö tai vaihda paperisuodatinpussi

10.3 Suodatinkasettien (18) vaihtaminen

Ravistele suodatinkasetit (18) ennen suodattimen vaihtoa vielä kertaalleen kytkemällä sähköma- gneettinen ravistaja päälle (aseta kytkin (2) asen- toon "IR"). Käännä kolikolla tai vastaavalla esineellä luki- tusnuppia (16) salvassa (15) 90° verran myötäpäi- vään ja paina salpaa (15) taaksepäin. Käännä kansi auki ja ota suodatinkasetit (18) yläkautta pois. Sulje irrotetut suodatinkasetit välittömästi pölytiiviiseen muovipussiin ja hävitä määräysten mukaisesti. Laita uudet suodatinkasetit paikoilleen, huolehdi tässä yhteydessä siitä, että suodattimet ovat kunnolla ja tukevasti paikoillaan.

10.4 Moottorin suojasuodatin

Tarkista moottorin suojasuodatin säännöllisesti. Jos moottorin suojasuodatin (17) on likainen, se on merkki viallisista suodatinkaseteista (18): - Vaihda suodatinkasetit (18). - Vaihda moottorin suojasuodatin (17), tai pese se juoksevalla vedellä, kuivaa ja laita takaisin paikal- leen.

Puhdista vesisensori säännöllisesti ja katso, ettei siinä ole merkkejä vaurioitumisesta. 10 Huolto 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 78 Montag, 25. Juli 2011 4:46 16SUOMI

ASR 35 M AutoClean Valmistajan tai opastuksen saaneen henkilön tulee suorittaa pölytekninen tarkastus vähintään kerran vuodessa, esimerkiksi suodattimen vauriot- tomuus, laitteen tiiviys ja valvontalaitteen toiminta. Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeenmukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheutetaan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakko- tuuletuksen järjestäminen siinä kohdassa, jossa imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus. Huolto- ja korjaustöiden yhteydessä kaikki saastu- neet esineet, joita ei pystytä puhdistamaan tyydyt- tävästi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan. Jos ilmavirtauksen merkkivalo (3) syttyy tai laite antaa äänimerkin (vain mallissa ASR 35 M AutoClean), tämä on merkki siitä, että paperisuo- datinpussi / kangassuodatinpussi täytyy tyhjentää. Imutehon heikkeneminen: Noudata luvussa Puhdistus annettuja ohjeita.

• Suodatinkasetit (18) likaisia? - puhdista.

• Paperisuodatinpussi (8) / kangassuodatinpussi (7) täynnä? - vaihda.

• PE-suodatinpussi (6) täynnä? - vaihda.

• Säiliö (11) täynnä? - tyhjennä.

• Moottorin suojasuodatin (17) tukkeutunut? - katso luku 10.

• Suulake, putki tai letku tukossa? - puhdista. Laite ei käynnisty:

• Pistoke pistorasiassa?

• Sähköverkossa ei ole jännitettä?

• Verkkojohto kunnossa?

• Laitteen kansi kunnolla kiinni?

• Vesisensori on kytkeytynyt pois päältä? - tyhjennä säiliö; kytke pois päältä ja sen jälkeen jälleen päälle.

• Kytkin (2) asennossa "AR"? - aseta asentoon "I" tai "IR". Katso luku 7.1.

• Sähkötyökalu ei kytke imuria päälle tai pois, vaikka kytkin (2) on asennossa "AR". - yhdistä sähkötyökalu pistorasiaan (4). Pölyä säiliössä käytettäessä paperisuodatin- pussia / kangassuodatinpussia:

• Kiertokytkin väärässä asennossa. Katso luku

PE-suodatinpussi imetään suodatinkasetteja (18) vasten

• Kiertokytkin väärässä asennossa. Katso luku

PE-suodatinpussi imetään suodatinkasetteja (18) vasten

• Kiertokytkin väärässä asennossa. Katso luku

Älä tee mitään toimenpiteitä laitteessa. Käänny valtuutetun korjaamon tai Metabo-huollon puoleen (katso luku13 Korjaus)

Käytä ainoastaan alkuperäisiä Metabo-lisätarvik- keita. Mikäli tarvitset lisätarvikkeita, käänny jälleenmyy- jäsi puoleen. Katso sivu 4. ASR 35 L AutoClean ja ASR 35 M AutoClean: 19 Paperisuodatinpussi

5 kpl = 1 sarja 20 Kangassuodatinpussi

5 kpl = 1 sarja 21 PE-suodatinpussi

5 kpl = 1 sarja 22 Suodatinkasetti

selluloosasta valmistettu 2 kpl = 1 sarja 23 Suodatinkasetti

polyesteristä valmistettu 2 kpl = 1 sarja 24 Suodatinkasetti-HEPA 2 kpl = 1 sarja 25 Moottorin suojasuodatin (1 kpl) Tilattava 2 kpl. 26 Kuljetussanka 27 Kaapelipidikkeet (10 kpl) 28 Imuletku 29 Liitäntäkappale 30 Imuputket (2 kpl) 31 Välikappale 32 Imusuulake 33 Lattiasuulake (metalliversio) 34 Yleissuulake 35 Yleisharja 36 Sohvaharja 37 Rakosuulake 38 Kumisuulake 39 Lattiasuulakesarja (lattiaimurointiosalla ja märkäimurointiosalla) 40 Monitoimisuulake 41 Sähkötyökalujen imurointisarja 42 Imuletku 43 Imuletku (antistaattinen) 44 Liitinkappale 45 Imuletku liitäntäkappaleella sisä-ø 30 mm ja liitäntäkappaleella ulko-ø 35 mm 11 Häiriöiden poisto 12 Lisätarvikkeet 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 79 Montag, 25. Juli 2011 4:46 1680 SUOMI FIN Laitteiden korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Käytä ainoastaan alkuperäisiä Metabo-varaosia. Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com. Varaosalistat voit imuroida osoitteesta www.metabo.com. Metabo-pakkaukset ovat 100 %:sti kierrätyskel- poisia. Käytöstä poistetut laitteet ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka niinikään voidaan ohjata kierrätysprosessiin. Tämä käyttöopas on painettu ilman klooria valkai- stulle paperille. Vain EU-maille: Älä hävitä laitteita kotita- lousjätteen mukana! Käytöstä poistetut lait- teet on kerättävä erikseen talteen ja ohjat- tava ympäristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja paikallisten lakimäär- äysten mukaisesti. Selityksiä sivulla 2 oleville tiedoille. Pidätämme oikeuden suorittaa teknisen kehity- ksen vaatimia muutoksia. K = pölyluokka. Normin EN 60335-2-69 mukaan. A=ulkomitat U = verkkojännite F = verkkotaajuus A = virranotto N = verkkoliitäntäjohto

l/s1 = maks. ilmavirtaus (letkussa)

max1 = maks. virtausmäärä (letkussa)

max2 = maks. virtausmäärä (puhaltimessa) V = maks. säiliötilavuus m = paino (ilman verkkojohtoa) Tyypillinen A-painotettu äänitaso:

= äänentehotaso Käytössä melutaso voi ylittää 80 dB(A). Käytä kuulonsuojaimia! Mittausarvot ilmoitettu standardin EN 60704 mukaan. ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). 13 Korjaus 14 Ympäristönsuojelu 15 Tekniset tiedot 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 80 Montag, 25. Juli 2011 4:46 16NORSK
