Tipo di prodotto	Fotocamera digitale compatta
Marca	Sony
Modello	Cyber-shot DSC-W690
Sensore	CCD colore 1/2,3 pollici, 16,4 megapixel (totali), 16,1 megapixel (effettivi)
Obiettivo	Zoom ottico 10x Sony G, f=4,45-44,5 mm (equiv. 25-250 mm in 35 mm)
Apertura	F3,3 (W) - F5,9 (T)
Stabilizzazione dell'immagine	Ottica SteadyShot
Schermo	LCD TFT 7,5 cm (3,0 pollici), 230 400 punti
Flash	Integrato, portata: 0,3-3,3 m (W), 1,5-1,9 m (T) (ISO Auto)
Formati di registrazione	Immagini fisse: JPEG; Video: MPEG-4 AVC/H.264
Supporto di memoria	Memoria interna 27 MB, Memory Stick Duo/Micro, schede SD/SDHC/SDXC, microSD
Connettività	USB 2.0 Hi-Speed, uscita AV
Alimentazione	Batteria ricaricabile agli ioni di litio NP-BN (3,6 V, 630 mAh tipica)
Durata della batteria	Circa 220 foto (CIPA), 85 min di video
Dimensioni (L×A×P)	94,3 × 56,1 × 21,7 mm
Peso	Circa 142 g (con batteria e Memory Stick Duo)
Temperatura di funzionamento	0 °C a 40 °C
Funzioni principali	Auto intelligente, Selezione scena (11 modalità), Panorama a scansione, Rilevamento sorriso, Rilevamento volti, Effetto foto, modalità Raffica (1 immagine/s)
Manutenzione	Pulire l'esterno con un panno morbido leggermente umido; evitare solventi, insetticidi, ecc.
Sicurezza	Non esporre all'acqua, a urti, a temperature >60 °C; utilizzare solo caricabatterie e batterie Sony autentici
Ricambi e riparabilità	Batteria e caricabatterie disponibili separatamente; treppiede con vite ≤5,5 mm; riparazione presso centro assistenza autorizzato Sony

Domande frequenti - CYBERSHOT DSC-W690 SONY

Qual è la durata della batteria della Sony Cyber-shot DSC-W690?

La durata è di circa 220 foto in modalità immagini fisse (secondo lo standard CIPA) e di circa 85 minuti per la registrazione di filmati.

Come caricare la batteria?

Inserire la batteria nel caricabatterie fornito (BC-CSN/BC-CSNB), collegare il cavo di alimentazione a una presa a muro. La spia CARICA si accende durante la carica e si spegne una volta terminata (circa 185 min per una carica normale, 245 min per una carica completa).

Quali tipi di schede di memoria posso utilizzare?

Questa fotocamera accetta Memory Stick Duo (PRO, PRO-HG, Duo), Memory Stick Micro (tramite adattatore), schede SD/SDHC/SDXC (Classe 4 o superiore per i video) e schede microSD/microSDHC (tramite adattatore).

Come impostare data e ora?

Accendere la fotocamera per la prima volta: l'impostazione Data e Ora viene visualizzata automaticamente. Utilizzare i tasti ▲▼◄► e ● per selezionare la lingua, l'area geografica, il formato, l'ora legale, quindi confermare.

Posso registrare video in continuo per più di 29 minuti?

No, per impostazione predefinita la registrazione video è limitata a 29 minuti per sequenza. È possibile premere di nuovo il pulsante di scatto per continuare dopo una pausa.

Come utilizzare la guida integrata nella fotocamera?

Premere il tasto MENU, selezionare una funzione, quindi premere il tasto ?/☑ (Guida integrata nella fotocamera) per visualizzare una descrizione. È anche possibile premere ?/☑ quando MENU non è visualizzato per cercare per parola chiave o icona.

Qual è la risoluzione massima delle foto?

La risoluzione massima è di 16 megapixel (4608×3456). È possibile scegliere anche dimensioni inferiori o il formato 16:9 (12M).

Come pulire la fotocamera?

Utilizzare un panno morbido leggermente inumidito con acqua per l'esterno, quindi asciugare con un panno asciutto. Non utilizzare mai diluenti, benzina, alcol, insetticidi o creme solari che potrebbero danneggiare il corpo.

Cosa fare se lo schermo mostra punti neri o luminosi?

È normale che appaiano minuscoli punti neri o luminosi sullo schermo LCD. Ciò è dovuto al processo di produzione e non influisce sulle foto.

Dove trovare il manuale completo online?

La guida utente completa è disponibile online sul sito di assistenza Sony: http://www.sony.net/SonyInfo/Support/. Selezionare il proprio paese, cercare il modello DSC-W690.

MANUALE UTENTE CYBERSHOT DSC-W690 SONY

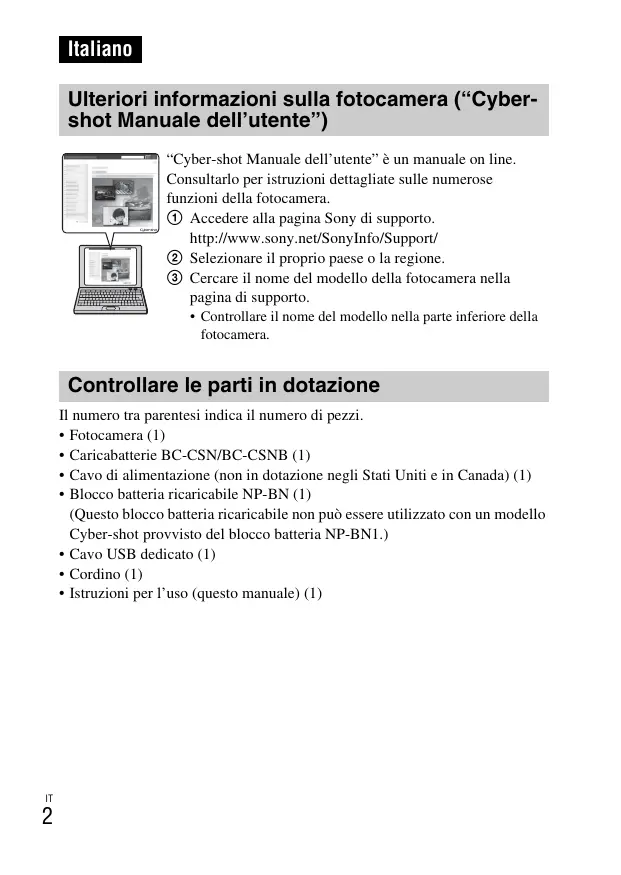

Ulteriori informazioni sulla fotocamera (“Cybershot Manuale dell’utente”)

“Cyber-shot Manuale dell’utente” è un manuale on line. Consultarlo per istruzioni dettagliate sulle numerose funzioni della fotocamera.

① Accedere alla pagina Sony di supporto. http://www.sony.net/SonyInfo/Support/
② Selezionare il proprio paese o la regione.
③ Cercare il nome del modello della fotocamera nella pagina di supporto.
- Controllare il nome del modello nella parte inferiore della fotocamera.

Controllare le parti in dotazione

Il numero tra parentesi indica il numero di pezzi.

• Fotocamera (1)
  • Caricabatterie BC-CSN/BC-CSNB (1)
  • Cavo di alimentazione (non in dotazione negli Stati Uniti e in Canada) (1)
  • Blocco batteria ricaricabile NP-BN (1)
  (Questo blocco batteria ricaricabile non può essere utilizzato con un modello Cyber-shot provvisto del blocco batteria NP-BN1.)

• Cavo USB dedicato (1)
- Cordino (1)
- Istruzioni per l'uso (questo manuale) (1)

AVVERTENZA

Per ridurre il pericolo di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA -SALVARE QUESTE ISTRUZIONI PERICOLO

PER RIDURRE IL RISCHIO DI INCENDI O SCOSSE ELETTRICHE, SEGUIRE ATTENTAMENTE QUESTE ISTRUZIONI

Se la forma della spina non si adatta alla presa di corrente, usare un adattatore accessorio per spina con la configurazione corretta per la presa di corrente.

AVVERTENZA

Batteria

Se trattato in modo improprio, è possibile che il blocco batteria esploda, causi incendi o provochi bruciature causate da sostanze chimiche. Attenersi alle precauzioni riportate di seguito.

• Non smontare il prodotto.
- Non danneggiare o esporre il blocco batteria a scosse o urti eccessivi, ad esempio non schiacciarlo con un martello, non lasciarlo cadere o calpestarlo.
- Non cortocircuitare o lasciare che eventuali oggetti metallici entrino in contatto con i terminali della batteria.
- Non esporre a temperature elevate superiore a 60 °C, ad esempio alla luce solare diretta o all'interno di un'auto parcheggiata al sole.
• Non bruciare o gettare nel fuoco.
- Non utilizzare pile agli ioni di litio danneggiate o con perdite di elettrolita.
- Assicurarsi di caricare il blocco batteria con un caricabatterie originale Sony o un dispositivo in grado di caricare il blocco batteria stesso.
- Conservare il blocco batteria lontano dalla portata dei bambini.
• Non bagnare il blocco batteria.
- Sostituirlo esclusivamente con un blocco batteria dello stesso tipo o di tipo equivalente consigliato da Sony.
- Smaltire i blocchi batteria il prima possibile come descritto nelle istruzioni.

Caricabatterie

Anche se la spia CHARGE non è accesa, il caricabatterie non è scollegato dalla rete di alimentazione CA per tutto il tempo che è collegato alla presa a muro. Se si verifica qualche problema durante l'uso del caricabatterie, disattivare immediatamente l'alimentazione scollegando la spina dalla presa a muro.

Attenzione per i clienti in Europa

Avviso per i clienti residenti nei paesi che applicano le direttive UE

Questo prodotto è realizzato da Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Il Rappresentante autorizzato per la conformità alle direttive EMC e per la sicurezza dei prodotti è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per qualsiasi questione relativa all'assistenza o alla garanzia, consultare gli indirizzi forniti a parte nei relativi documenti.

Il presente prodotto è stato testato ed è risultato conforme ai limiti stabiliti dalla Direttiva EMC relativa all'uso dei cavi di collegamento di lunghezza inferiore a 3 metri.

Attenzione

Il campo elettromagnetico alle frequenze specifiche può influenzare l'immagine e il suono di questa unità.

I Nota

Se l'elettricità statica o interferenze elettromagnetiche causano l'interruzione del trasferimento dei dati, che pertanto non avviene, è necessario riavviare l'applicazione oppure scollegare, quindi ricollegare il cavo di comunicazione (USB e così via).

I Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più

dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato. In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa applicabile (valido solo per l'Italia).

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi Europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico.

Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo.

Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento.

Il riciclaggio dei materiali aiuta a conservare le risorse naturali.

In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato.

Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente.

Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo.

Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Identificazione delle parti

1 2 3 4 5 6

7 8 9 10 11 12 13 14

16 17 18 19 15 22 21 20

1 Tasto ON/OFF (Alimentazione)/ spia di alimentazione
2 Pulsante di scatto
3 Flash
4 Spia dell'autoscatto/Spia Otturatore sorriso/Illuminatore AF
5 Microfono
6 Obiettivo
7 Schermo LCD
8 Tasto ▶ (Riproduzione)

9 Per la ripresa: tasto W/T (Zoom) Per la visione: tasto Q (Zoom di riproduzione)/tasto ☑ (Indice)
10 Selettore di modalità:

(Fermo immagine)/ (Filmato)/Panorama in movimento)

11 Gancio per cordino
12 Tasto ?/曲 (Guida nella fotocamera/Canc.)
13 Tasto MENU
14 Tasto di controllo MENU attivato: ▲/▼/◄/►/● MENU disattivato: DISP/∅/ 😊 /#/Messa a fuoco con inseguim.
15 Spia di accesso
16 Levetta di espulsione della batteria
17 Slot di inserimento della batteria
18 Attacco per treppiede - Utilizzare un treppiede con una vite di lunghezza inferiore a 5,5 mm. Diversamente, la fotocamera non può essere fissata saldamente al treppiede e la stessa potrebbe subire danni.
19 Altoparlante
20 Coperchio della batteria/scheda di memoria
21 Presa USB / A/V OUT
22 Slot per scheda di memoria

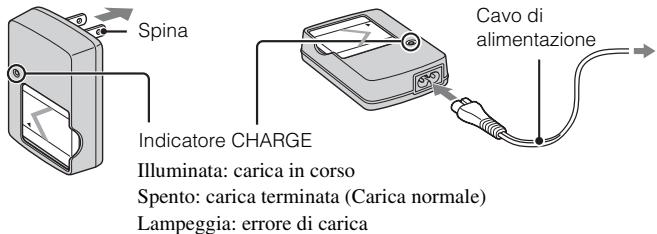

Caricamento del blocco batteria

Per i clienti negli Stati Uniti e in Canada

Spina Indicatore CHARGE Illuminata: carica in corso Spento: carica terminata (Carica normale) Lampeggia: errore di carica Cavo di alimentazione

Per i clienti in paesi/regioni al di fuori di Stati Uniti e Canada

1 Inserire il blocco batteria nel caricabatterie.

- La batteria può essere ricaricata anche se è già parzialmente carica.

2 Collegare il caricabatterie a una presa di rete.

• Se la carica del blocco batteria viene prolungata per circa un'ora dopo lo spegnimento dell'indicatore CHARGE, la carica durerà leggermente più a lungo (Carica completa).
• Quando l'indicatore CHARGE lampeggia e la carica non è terminata, rimuovere e reinserire il blocco batteria.

Tempo di carica

Tempo di carica completa: circa 245 min.

Tempo di carica normale: circa 185 min.

Note

• I tempi di carica sopra indicati fanno riferimento al tempo necessario per caricare un blocco batteria completamente scarico a una temperatura di 25 °C. In determinate circostanze e condizioni d'uso, è possibile che il caricamento richieda un tempo maggiore.
• Collegare il caricabatterie alla presa di rete più vicina.
• Al termine del caricamento, scollegare il cavo di alimentazione dalla presa di rete e rimuovere il blocco batteria dal caricabatterie.
• Assicurarsi di utilizzare un blocco batteria o un caricabatterie Sony originale.
• Il caricabatterie BC-TRN2 (in vendita separatamente) è in grado di caricare rapidamente il blocco batteria ricaricabile NP-BN in dotazione con questo modello. Il caricabatterie BC-TRN (in vendita separatamente) non è in grado di caricare rapidamente il blocco batteria ricaricabile NP-BN in dotazione con questo modello.

Durata della batteria e numero di immagini registrabili/visualizzabili

	Durata della batteria (min.)	Numero di immagini
Ripresa di fermi imagine	Circa 110	Circa 220
Visualizzazione di fermi imagine	Circa 220	Circa 4400
Ripresa di filmati	Circa 85	—

Note

• Il numero di immagini che è possibile registrare con un blocco batteria completamente carico è approssimativo. Il numero potrebbe essere inferiore a seconda delle circostanze.
• Il numero di immagine registrabili è relativo alla ripresa nelle condizioni indicate di seguito:
• Uso di “Memory Stick PRO Duo” (Mark2) Sony (in vendita separatamente).
  – Il blocco batteria completamente carico (in dotazione) viene utilizzato a una temperatura ambiente di 25 °C.

- Il numero di fermi immagine registrabili è basato sullo standard CIPA ed è relativo alla ripresa nelle condizioni indicate di seguito.

– [Risoluzione display] è impostato su [Standard].

– [Luminos. pannello] è impostato su [3].

– Ripresa una volta ogni 30 secondi.

- Lo zoom viene spostato alternatamente tra le estremità W e T.

– Il flash viene attivato una volta ogni due.

– L'alimentazione viene attivata e disattivata ogni dieci minuti.

- La durata della batteria per i filmati fa riferimento alla ripresa nelle seguenti condizioni:

- Modo di registrazione: 720 FINE

- Quando la ripresa continua si interrompe a causa dei limiti impostati (pagina 19), premere nuovamente il pulsante di scatto per continuare la ripresa. Le funzioni di ripresa, come ad esempio lo zoom, non funzionano.

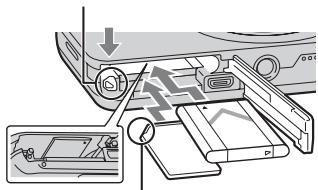

Inserimento della batteria o di una scheda di memoria (in vendita separatamente)

Levetta di espulsione della batteria

Assicurarsi che l'angolo spuntato sia rivolto nella direzione corretta.

1 Aprire il coperchio.
2 Inserire la scheda di memoria (in vendita separatamente).

- Inserire la scheda di memoria con l'angolo spuntato rivolto nella direzione mostrata nella figura, fino a udire lo scatto in posizione.

3 Inserire il blocco batteria.
- Durante la pressione della levetta di espulsione della batteria, inserire il blocco batteria come illustrato. Accertarsi che la levetta di espulsione della batteria si blocchi dopo l'inserimento.
4 Chiudere il coperchio.
- La chiusura del coperchio con la batteria inserita in modo errato può danneggiare la fotocamera.

Schede di memoria utilizzabili

	Scheda di memoria	Per i fermi immagine	Per i filmati
A	Memory Stick PRO Duo	○	○ (solo Mark2)
	Memory Stick PRO-HG Duo	○	○
	Memory Stick Duo	○	—
B	Memory Stick Micro (M2)	○	○ (solo Mark2)
C	Scheda di memoria SD	○	○ (Classe 4 o superiore)
	Scheda di memoria SDHC	○	○ (Classe 4 o superiore)
	Scheda di memoria SDXC	○	○ (Classe 4 o superiore)
D	Scheda di memoria microSD	○	○ (Classe 4 o superiore)
	Scheda di memoria microSDHC	○	○ (Classe 4 o superiore)

- In questo manuale, i prodotti elencati in tabella sono collettivamente definiti come segue:

A: "Memory Stick Duo"
B: "Memory Stick Micro"
C: scheda SD
D: scheda di memoria microSD

Nota

- Quando si utilizzano le schede di memoria “Memory Stick Micro” o microSD con questa fotocamera, assicurarsi di utilizzare l’adattatore corretto.

Per rimuovere la scheda di memoria o il blocco batteria

Scheda di memoria: premere una volta la scheda di memoria.

Blocco batteria: far scorrere la levetta di espulsione della batteria. Accertarsi di non fare cadere il blocco batteria.

Nota

- Non rimuovere in alcun caso la scheda di memoria o il blocco batteria se la spia di accesso (pagina 6) è accesa. Diversamente, si potrebbero danneggiare i dati contenuti nella scheda di memoria o nella memoria interna.

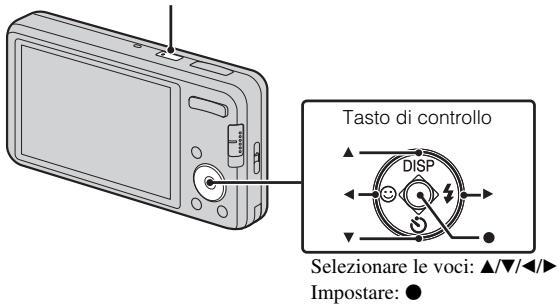

Impostazione dell'orologio

ON/OFF (Alimentazione)

Tasto di controllo DISP Selezionare le voci: ▲/▼/◄► Impostare: ●

IT

1 Premere il tasto ON/OFF (Alimentazione).

L'impostazione della data e dell'ora viene visualizzata quando si preme il tasto ON/OFF (Alimentazione) per la prima volta.

- L'accensione e la preparazione all'operazione successiva potrebbero richiedere qualche istante.

2 Selezionare la lingua desiderata.
3 Selezionare la località geografica desiderata seguendo le istruzioni sullo schermo, quindi premere ●.
4 Impostare [Formato data & ora], [Ora legale] e [Data & ora], quindi premere [OK].

- La mezzanotte è indicata da 12:00 AM, mezzogiorno da 12:00 PM.

5 Attenersi alle istruzioni sullo schermo.

- La carica della batteria può diminuire più rapidamente quando [Risoluzione display] è impostato su [Alta].

Ripresa di fermi immagine/filmati

Pulsante di scatto Selettore di modalità : fermo immagine : Panorama in movimento : filmato W T W/T (Zoom) W: zoom indietro T: zoom avanti

Ripresa di fermi immagine

1 Premere parzialmente il pulsante di scatto per eseguire la messa a fuoco.

Quando l'immagine è a fuoco, viene messo un segnale acustico e l'indicatore ● si illumina.

2 Premere completamente il pulsante di scatto.

Ripresa di filmati

1 Premere completamente il pulsante di scatto per iniziare la registrazione.

- Utilizzare il tasto zoom per modificare la scala di zoom.

2 Premere di nuovo completamente il pulsante di scatto per fermare la registrazione.

Note

• Il suono di funzionamento dell'obiettivo viene registrato se si usa la funzione di zoom durante la ripresa di un filmato.
• La ripresa continua è consentita per circa 29 minuti alla volta con una temperatura di 25 °C e con le impostazioni predefinite della fotocamera. Quando la ripresa si interrompe, è possibile premere di nuovo il pulsante di scatto per riprendere la registrazione. A seconda della temperatura ambiente, la registrazione potrebbe interrompersi in automatico per proteggere la fotocamera (pagina 21).

- Il raggio di ripresa panoramica potrebbe ridursi, a seconda del soggetto o della modalità di ripresa. Pertanto, anche se per la ripresa panoramica è impostato [360°], l'immagine registrata potrebbe essere inferiore a 360 gradi.

Visualizzazione delle immagini

W: zoom indietro T: zoom avanti (Riproduzione) ? / (Canc.) Tasto di controllo DISP

Selezionare le immagini: ▶ (successiva)/◀ (precedente)

Impostare: ●

1 Premere il tasto ▶ (Riproduzione).

- Se le immagini sulla scheda di memoria, registrate con altre fotocamere, vengono riprodotte su questa fotocamera, viene visualizzata la schermata di registrazione del file di dati.

Sezione dell'immagine precedente/successiva

Selezionare un'immagine mediante ▶ (successiva)/◀ (precedente) sul tasto di controllo. Premere ● al centro del tasto di controllo per visionare i filmati.

Eliminazione di un'immagine

① Premere il tasto ?/盲 (Canc.).
② Selezionare [Qs. imm.] con ▲ sul tasto di controllo, quindi premere ●.

Ritorno alla ripresa di immagini

Premere parzialmente il pulsante di scatto.

Guida nella fotocamera

La fotocamera contiene una guida alle funzioni interna. Ciò consente di cercare le funzioni della fotocamera in base alle proprie esigenze.

MENU

? / ☒ (Guida nella fotocamera)

1 Premere il tasto MENU.
2 Selezionare la voce desiderata e premere il tasto ?/面 (Guida nella fotocamera) per visualizzarne la descrizione.

Viene visualizzata la guida per la funzione selezionata.

- È possibile cercare una funzione attraverso una o più parole chiave o un'icona premendo il tasto ?/☑ (Guida nella fotocamera) quando MENU non viene visualizzato.

Introduzione alle altre funzioni

Le altre funzioni utilizzate durante la ripresa o la riproduzione possono essere attivate utilizzando il tasto di controllo oppure il tasto MENU sulla fotocamera. La fotocamera è dotata di una Guida funzioni che consente di selezionare facilmente le funzioni disponibili. Durante la visualizzazione della guida è possibile provare le diverse funzioni.

Tasto di controllo DISP MENU

EASY 4.5 15M 0EV Guida funzioni

Tasto di controllo

DISP (Impostazione visualizzazione): consente di cambiare la visualizzazione dello schermo.

(S) (Autoscatto): consente di utilizzare l'autoscatto.
☺ (Otturatore sorriso): consente di utilizzare la modalità Otturatore sorriso.

(Flash): consente di selezionare la modalità del flash per i fermi immagine.

● (Messa a fuoco con inseguim.): consente di continuare a mettere a fuoco un soggetto anche se questo è in movimento.

Voci di menu

Ripresa

Modo REG	Selezionare la modalità di registrazione.
Effetto immagine	Riprendere fermi immagine con una texture originale in base all’effetto desiderato.
Selezione scena	Selezionare le impostazioni predefinite in base alle condizioni delle diverse scene.
Modo facile	Riprendere fermi immagine utilizzando funzioni minime.
Dim. fermo imm./ Dimens. imm. panorama/ Dimensioni filmato	Selezionare le dimensioni dei fermi immagine, delle immagini panoramiche o dei file di filmato.
Tonalità del colore	Impostare la tonalità di colore quando [Toy camera] è selezionato in Effetto immagine.
Colore estratto	Selezionare il colore da estrapolare quando [Colore parziale] è selezionato in Effetto immagine.
Impostazioni Ripresa continua	Selezionare la modalità a immagine singola o a raffica.
EV	Regolare manualmente l’esposizione.
ISO	Regolare la sensibilità alla luce.
Bil. bianco	Regolare i toni di colore di un’immagine.
Mes. fuoco	Selezionare il metodo di messa a fuoco.
Modo mis. esp.	Selezionare la modalità di misurazione esposimetrica, che stabilisce quale parte del soggetto misurare per determinare l’esposizione.
Identificazione scena	Impostare il rilevamento automatico delle condizioni di ripresa nella modalità Intelligente autom.
Effetto pelle morbida	Impostare l’Effetto pelle soffice e il livello dell’effetto.
Sensibilità sorrisi	Impostare la sensibilità della funzione Otturatore sorriso per il rilevamento dei sorrisi.
Rilevamento visi	Selezionare per rilevare i volti e regolare automaticamente le diverse impostazioni.
DRO	Impostare la funzione DRO per correggere la luminosità e il contrasto, migliorando la qualità dell’immagine.
Riduz. occhi chiusi	Impostare la ripresa automatica di due immagini e selezionare quella senza occhi chiusi.
SteadyShot per filmati	Impostare l’intensità di SteadyShot nel modo filmato. L’angolo di visualizzazione cambia quando si modificano le impostazioni.
Guida nella fotocamera	Cercare le funzioni della fotocamera in base alle proprie esigenze.

Visione

Modo facile	Impostare l’aumento della dimensione del testo per facilitare la visione degli indicatori.
Diapo	Selezionare un metodo di riproduzione continua.
Modo visione	Selezionare il formato di visualizzazione per le immagini.
Ritocco	Ritoccare un’immagine utilizzando vari effetti.
Canc.	Eliminare un’immagine.
Proteggi	Proteggere l’immagine.
Stampa (DPOF)	Aggiungere un contrassegno dell’ordine di stampa a un fermo immagine.
Ruota	Ruotare un fermo immagine a sinistra.
Guida nella fotocamera	Cercare le funzioni della fotocamera in base alle proprie esigenze.

Impostazioni

Se si preme il tasto MENU durante la ripresa o la riproduzione, come selezione finale si ottiene 📄 (Impostazioni). È possibile modificare le impostazioni predefinite nella schermata 📄 (Impostazioni).

Impostazioni Ripresa	Illuminat. AF/Linea griglia/Risoluzione display/Zoom digitale/Rid.occhi rossi/Allarme occhi chiusi/Scrittura data
Impostazioni principali	Segn. ac./Luminos. pannello/Language Setting/Colore del display/Modo dimostraz./Inizializza/Guida funz./Uscita video/Modo Eco/Impost. colleg. USB/ Impostazione LUN/Scar. musica/Svuota Musica/Eye-Fi
Strumento Scheda memoria*	Formatta/Crea cart.REG./Camb. cart. REG./Cancella cart. REG./Copia/Numero file
Impostazioni Orologio	Impost. fuso orario/Impost. data & ora

* Se non è inserita una scheda di memoria, viene visualizzato (Strumento Memoria interna) ed è possibile selezionare soltanto [Formatta].

Installazione dell'applicazione per PC (Windows)

Utilizzando il software integrato “PlayMemories Home” è possibile importare e visualizzare le immagini in un computer, modificarle o elaborarle.

È possibile registrare/riprodurre immagini sulla telecamera senza installare il software “PlayMemories Home”.

1 Collegare la fotocamera a un computer.
2 [Computer] (in Windows XP, [Risorse del computer]) → [PMHOME] → doppio clic [PMHOME.EXE].
3 Attenersi alle istruzioni sullo schermo per completare l'installazione.

Nota

• “PlayMemories Home” non è compatibile con Mac OS. Per la riproduzione di immagini su Mac, utilizzare le applicazioni installate sul Mac.
  Per maggiori dettagli consultare http://www.sony.co.jp/imsoft/Mac/

Funzioni utili in “PlayMemories Home”

“PlayMemories Home” offre le seguenti funzionalità di base, e una vasta gamma di altre opzioni effettuando il collegamento a Internet e installando “Funzione aggiuntiva”.

• Importare e visualizzare le immagini registrate con questa fotocamera.
• Visualizzare le immagini su un computer organizzandole su calendario in base alla data di registrazione.
• Correggere i fermi immagine (Correzione degli occhi rossi, ecc.), stampare, inviare immagini tramite e-mail e modificare data/ora di registrazione.
• Salvare e stampare le immagini con la data di registrazione inserita.

Numero di fermi immagine e tempo di registrazione dei filmati

Il numero di fermi immagine e il tempo di registrazione dipendono dalle condizioni di ripresa e dalla scheda di memoria.

Fermi immagine

(Unità: immagini)

Formato\Capacità	Memoria interna	Scheda di memoria
	Circa 27 MB	2 GB
16M	4	265
VGA	165	11000
16:9(12M)	4	330

Filmati

La seguente tabella indica i tempi di registrazione massimi approssimativi. Corrispondono ai tempi totali per tutti i file di filmato. La ripresa continua è consentita per circa 29 minuti. Le dimensioni massime di un file di filmato sono circa 2 GB.

(h (ora), m (minuto), s (secondo))

Formato\Capacità	Memoria interna	Scheda di memoria
	Circa 27 MB	2 GB
1280×720(Fine)	—	20m(15m)
1280×720(Standard)	—	35m(25m)
VGA	1m(45s)	1h 5m(50m)

Il numero tra ( ) è il tempo minimo registrabile.

• Il tempo registrabile dei filmati varia in quanto la fotocamera è dotata di tecnologia VBR (Variable Bit Rate), che consente di regolare automaticamente la qualità dell'immagine a seconda della scena di ripresa. Quando si registra un soggetto che si muove velocemente, l'immagine è più nitida ma il tempo di ripresa è minore perché serve una maggiore memoria di registrazione.
  Inoltre, il tempo di ripresa varia a seconda delle condizioni di ripresa, del soggetto o delle impostazioni relative alle dimensioni dell'immagine.

Note sull'uso della fotocamera

Utilizzo e conservazione

Maneggiare il prodotto con cura; evitare di smontare o modificare il prodotto; non sottoporre il prodotto a urti o impatti quali colpi di martello o cadute; non calpestare il prodotto. Prestare particolare attenzione all'obiettivo.

Note sulla registrazione/riproduzione

• Prima di avviare la registrazione, effettuare una registrazione di prova per accertarsi che la fotocamera funzioni correttamente.
• La fotocamera non è a prova di polvere e spruzzi e non è impermeabile.
• Prestare attenzione a non bagnare la fotocamera. L'eventuale presenza di acqua nella fotocamera potrebbe causare problemi di funzionamento. Talvolta, tali problemi sono irreparabili.
• Non puntare la fotocamera in direzione del sole o di altre luci forti. Si potrebbero verificare problemi di funzionamento della stessa.
• Se si forma della condensa, eliminarla prima di utilizzare la fotocamera.
• Non scuotere né urtare la fotocamera. La fotocamera potrebbe avere problemi di funzionamento e non essere in grado di registrare le immagini. Ciò potrebbe inoltre rendere inutilizzabile il supporto di registrazione o causare il danneggiamento dei dati di immagine.

Non utilizzare/lasciare la fotocamera nei seguenti luoghi

• In luoghi eccessivamente caldi, freddi o umidi In luoghi come in un'auto parcheggiata al sole, il corpo della fotocamera potrebbe deformarsi e causare problemi di funzionamento.
• Alla luce diretta del sole o in prossimità di fonti di calore Il corpo della fotocamera potrebbe scolorirsi o deformarsi, causando eventuali problemi di funzionamento.
• In luoghi soggetti a forti vibrazioni
• In luoghi in cui vengono generate forti onde radio, in cui vengono emesse radiazioni o in presenza di un forte campo magnetico. La fotocamera potrebbe non essere in grado di registrare o riprodurre correttamente le immagini.
• In luoghi polverosi o sabbiosi Prestare attenzione che sabbia o polvere non penetrino all'interno della fotocamera. Diversamente, potrebbero verificarsi problemi di funzionamento della fotocamera, in alcuni casi impossibili da riparare.

Trasporto

Non sedersi quando la fotocamera è riposta nella tasca posteriore dei pantaloni o della gonna, onde evitare problemi di funzionamento o danni alla fotocamera.

Note sullo schermo e sull'obiettivo

Lo schermo è stato fabbricato utilizzando una tecnologia ad alta precisione che consente l'impiego di oltre il 99,99% dei pixel per un uso ottimale. Tuttavia, piccoli punti neri e/o luminosi (bianchi, rossi, blu o verdi) potrebbero essere visibili sullo schermo. La loro presenza è normale nel processo di fabbricazione e non influisce sulla registrazione.

Temperatura della fotocamera

La fotocamera e la batteria potrebbero surriscaldarsi in seguito all'uso prolungato; ad ogni modo, non si tratta di un problema di funzionamento.

Protezione dal surriscaldamento

In base alla temperatura della fotocamera e della batteria, potrebbe non essere consentita la registrazione di filmati, oppure l'alimentazione potrebbe essere disattivata automaticamente, a fini di protezione della fotocamera.

Sul display viene visualizzato un messaggio prima della disattivazione dell'alimentazione o dell'impossibilità di registrare filmati. In questo caso, spegnere e attendere che la temperatura della fotocamera e della batteria diminuisca. Se si spegne l'alimentazione senza raffreddare sufficientemente la fotocamera,

l'alimentazione potrebbe spegnersi di nuovo oppure potrebbe non essere possibile registrare filmati.

Caricamento della batteria

Se si carica una batteria che non è stata utilizzata per molto tempo, potrebbe essere impossibile caricarla alla capacità adeguata.

Ciò è dovuto alle caratteristiche della batteria e non è un problema di funzionamento. Caricare nuovamente la batteria.

Avvertenza sui diritti d'autore

I programmi televisivi, i film, le videocassette e altri materiali potrebbero essere protetti dai diritti d'autore. La registrazione non consentita di tali materiali potrebbe contravvenire alle leggi sui diritti d'autore.

Nessuna compensazione per il contenuto danneggiato o la mancata registrazione

Sony non può risarcire l'utente se la registrazione non è possibile o il contenuto registrato si è danneggiato a causa di un problema di funzionamento della fotocamera o del supporto di registrazione e così via.

Pulizia della superficie della fotocamera

Pulire la superficie della fotocamera con un panno morbido leggermente inumidito con acqua, quindi asciugarla con un panno asciutto. Onde evitare di danneggiare la finitura o il rivestimento:

- Non utilizzare prodotti chimici quali trielina, benzina, alcol, panni monouso, insettifughi o insetticidi.

Caratteristiche tecniche

Fotocamera

[Sistema]

Dispositivo di immagine: CCD a colori da 7,75 mm (tipo 1/2,3), filtro a colori primari

Numero totale di pixel della fotocamera: circa 16,4 megapixel

Numero effettivo di pixel della fotocamera: circa 16,1 megapixel

Obiettivo: zoom 10× Sony G f = 4,45 mm - 44,5 mm (25 mm - 250 mm (equivalente a pellicola 35 mm)) F3,3 (W) - F5,9 (T) Durante la ripresa di filmati (16:9): 27,5 mm - 275 mm* Durante la ripresa di filmati (4:3): 33,5 mm - 335 mm*

* Quando [SteadyShot per filmati] è impostato su [Standard].

SteadyShot: ottico

Controllo esposizione: esposizione automatica, Selezione scena (11 modi)

Bil.bianco: Automatico, Luce giorno, Nuvoloso, A fluorescenza 1/2/3, Incandescente, Flash, Sing. press.

Intervallo di registrazione per modo Raffica: circa 1,0 secondi

Formato file: Fermi immagine: compatibile con JPEG (DCF, Exif, MPF Baseline), compatibile con DPOF Filmati: MPEG-4 AVC/H.264

Supporto di registrazione: memoria interna (circa 27 MB), “Memory Stick Duo”, “Memory Stick Micro”, schede SD, schede di memoria microSD

Flash: portata del flash (sensibilità ISO (Indice di esposizione consigliato) impostato su Autom.): circa 0,3 m - 3,3 m (W) circa 1,5 m - 1,9 m (T)

[Connettori di ingresso e uscita]

Presa USB / A/V OUT: Uscita video Uscita audio comunicazione USB

Comunicazione USB: Hi-Speed USB (USB 2.0)

[Schermo]

Schermo LCD: 7,5 cm (tipo 3,0) Unità TFT

Numero totale di punti: 230 400 punti

[Alimentazione, generali]

Alimentazione: blocco batteria ricaricabile NP-BN, 3,6 V

Consumo energetico (durante la ripresa): 1,1 W

Temperatura di funzionamento: 0 °C - 40 °C

Temperatura di immagazzinaggio: -20 °C - +60 °C

Dimensioni (compatibile con CIPA): 94,3 mm × 56,1 mm × 21,7 mm (L/A/P)

Peso (compatibile con CIPA) (incluso blocco batteria NP-BN, “Memory Stick Duo”): circa 142 g

Microfono: monofonico

Altoparlante: monofonico

Exif Print: compatibile

PRINT Image Matching III: compatible

Caricabatterie BC-CSN/BC-CSNB

Requisiti di alimentazione: CA 100 V a 240 V, 50 Hz/60 Hz, 2 W

Tensione di uscita: CC 4,2 V, 0,25 A

Temperatura di funzionamento: 0 °C - 40 °C

Temperatura di immagazzinaggio: -20 °C - +60 °C

Blocco batteria ricaricabile NP-BN

Batteria utilizzata: agli ioni di litio

Tensione massima: CC 4,2 V

Tensione nominale: CC 3,6 V

Tensione massima di carica: CC 4,2 V

Corrente massima di carica: 0,9 A

Capacità:

Tipica: 2,3 Wh (630 mAh)

Minima: 2,2 Wh (600 mAh)

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Marchi di fabbrica

- I marchi riportati di seguito appartengono a Sony Corporation.

- Windows è un marchio registrato di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

• Mac è un marchio registrato di Apple Inc.

- SDXC è un marchio registrato di SD-3C, LLC.

- Inoltre, i nomi dei sistemi e dei prodotti utilizzati in questo manuale sono generalmente marchi di fabbrica o marchi di fabbrica registrati dei rispettivi sviluppatori o produttori. Tuttavia, il simbolo ^TM o ^® non viene utilizzato in tutti i casi in questo manuale.

Ulteriori informazioni su questo prodotto e risposte alle domande più comuni sono reperibili sul nostro sito Web di Assistenza Clienti.

http://www.sony.net/

Stampato su carta riciclata al 70% o più con inchiostro a base di olio vegetale senza COV (composto organico volatile).

1 Paina ▶ (Toisto) -painiketta.

(h (tunti), m (minuutti), s (sekunti))

Koko/Kapasiteetti	Sisäinen muisti	Muistikortti
	Noin 27 Mt	2 Gt
1280×720(hieno)	—	20m(15m)
1280×720(vakio)	—	35m(25m)
VGA	1m(45s)	1h 5m(50m)
