MANUALE UTENTE TML500A EPSON

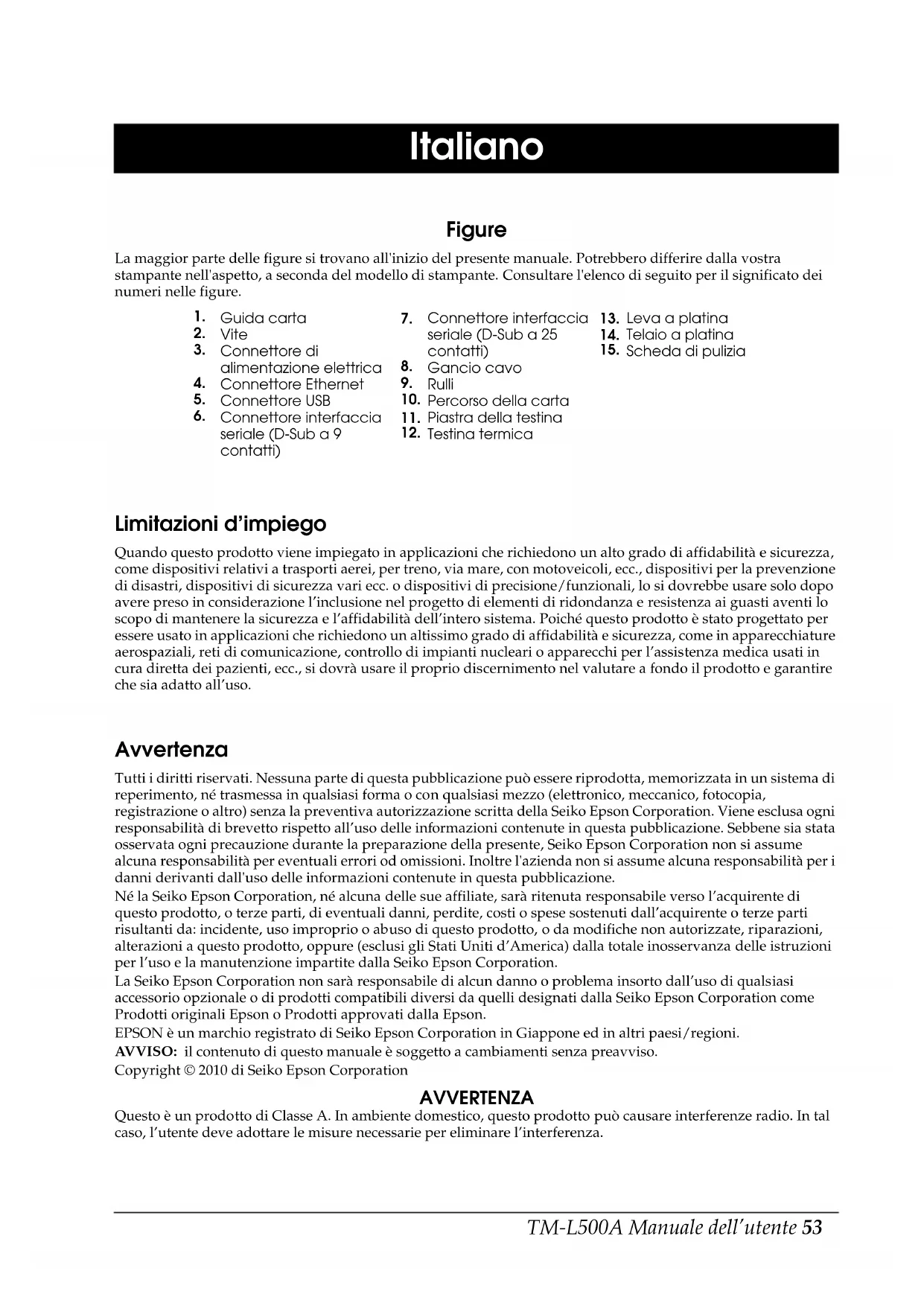

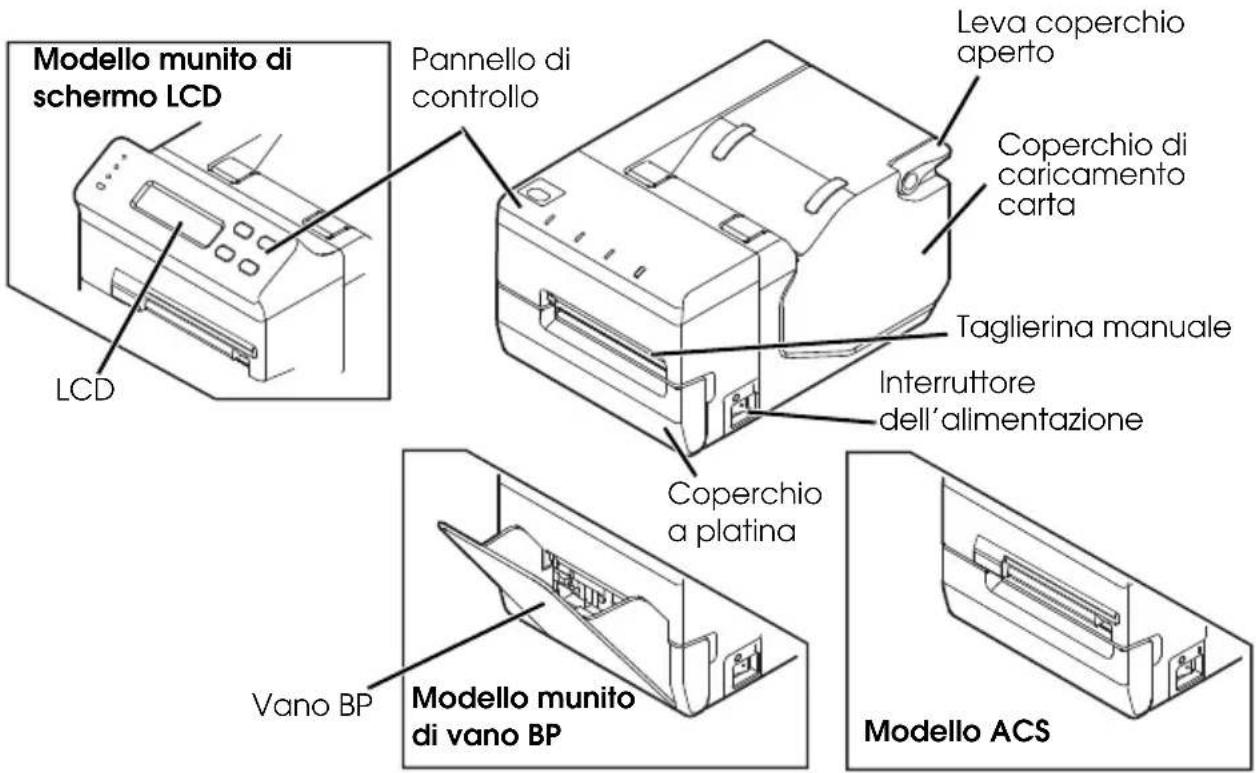

Italiano Italiano Figure La maggior parte delle figure si trovano all'inizio del presente manuale. Potrebbero differire dalla vostra stampante nell'aspetto, a seconda del modello di stampante. Consultare l'elenco di seguito per il significato dei numeri nelle figure. Limitazioni d’impiego Quando questo prodotto viene impiegato in applicazioni che richiedono un alto grado di affidabilità e sicurezza, come dispositivi relativi a trasporti aerei, per treno, via mare, con motoveicoli, ecc., dispositivi per la prevenzione di disastri, dispositivi di sicurezza vari ecc. o dispositivi di precisione/funzionali, lo si dovrebbe usare solo dopo avere preso in considerazione l’inclusione nel progetto di elementi di ridondanza e resistenza ai guasti aventi lo scopo di mantenere la sicurezza e l’affidabilità dell’intero sistema. Poiché questo prodotto è stato progettato per essere usato in applicazioni che richiedono un altissimo grado di affidabilità e sicurezza, come in apparecchiature aerospaziali, reti di comunicazione, controllo di impianti nucleari o apparecchi per l’assistenza medica usati in cura diretta dei pazienti, ecc., si dovrà usare il proprio discernimento nel valutare a fondo il prodotto e garantire che sia adatto all’uso. Avvertenza Tutti i diritti riservati. Nessuna parte di questa pubblicazione può essere riprodotta, memorizzata in un sistema di reperimento, né trasmessa in qualsiasi forma o con qualsiasi mezzo (elettronico, meccanico, fotocopia, registrazione o altro) senza la preventiva autorizzazione scritta della Seiko Epson Corporation. Viene esclusa ogni responsabilità di brevetto rispetto all’uso delle informazioni contenute in questa pubblicazione. Sebbene sia stata osservata ogni precauzione durante la preparazione della presente, Seiko Epson Corporation non si assume alcuna responsabilità per eventuali errori od omissioni. Inoltre l'azienda non si assume alcuna responsabilità per i danni derivanti dall'uso delle informazioni contenute in questa pubblicazione. Né la Seiko Epson Corporation, né alcuna delle sue affiliate, sarà ritenuta responsabile verso l’acquirente di questo prodotto, o terze parti, di eventuali danni, perdite, costi o spese sostenuti dall’acquirente o terze parti risultanti da: incidente, uso improprio o abuso di questo prodotto, o da modifiche non autorizzate, riparazioni, alterazioni a questo prodotto, oppure (esclusi gli Stati Uniti d’America) dalla totale inosservanza delle istruzioni per l’uso e la manutenzione impartite dalla Seiko Epson Corporation. La Seiko Epson Corporation non sarà responsabile di alcun danno o problema insorto dall’uso di qualsiasi accessorio opzionale o di prodotti compatibili diversi da quelli designati dalla Seiko Epson Corporation come Prodotti originali Epson o Prodotti approvati dalla Epson. EPSON è un marchio registrato di Seiko Epson Corporation in Giappone ed in altri paesi/regioni. AVVISO: il contenuto di questo manuale è soggetto a cambiamenti senza preavviso. Copyright © 2010 di Seiko Epson Corporation AVVERTENZA Questo è un prodotto di Classe A. In ambiente domestico, questo prodotto può causare interferenze radio. In tal caso, l’utente deve adottare le misure necessarie per eliminare l’interferenza.

Guida carta Vite Connettore di alimentazione elettrica Connettore Ethernet Connettore USB Connettore interfaccia seriale (D-Sub a 9 contatti)

Connettore interfaccia seriale (D-Sub a 25 contatti) Gancio cavo Rulli Percorso della carta Piastra della testina Testina termica

Leva a platina Telaio a platina Scheda di pulizia54 TM-L500A Manuale dell’utente Italiano Scopo del manuale Il presente manuale fornisce informazioni che descrivono le operazioni di base agli utenti del TM-L500A per consentire un utilizzo sicuro e corretto della stampante. Precauzioni di sicurezza Questa sezione presenta informazioni importanti per l’uso efficiente e sicuro di questo prodotto. Leggere attentamente questa sezione e conservare queste informazioni in un posto accessibile. Spiegazione dei simboli I simboli usati in questo manuale sono identificati in base al loro grado di importanza, come definito qui sotto. Prima di maneggiare il prodotto, leggere attentamente questa sezione. AVVERTENZA: Seguire attentamente le note di avvertenza per evitare gravi infortuni alle persone. ATTENZIONE: Osservare le note di attenzione per evitare infortuni alla propria persona, danni all’unità o perdita di dati. Nota: Le note contengono informazioni importanti e suggerimenti utili sull'utilizzo dell'apparecchio. Precauzioni di sicurezza AVVERTENZA: Spegnere immediatamente l’unità se produce fumo, un odore strano o un rumore inconsueto. L’uso continuato potrebbe costituire causa d’incendio. Staccare immediatamente la spina dell’unità e rivolgersi al rivenditore o alla Seiko Epson per assistenza in merito. Non riparare mai da soli questa unità. La riparazione impropria potrebbe creare un pericolo. Non smontare né modificare mai questo prodotto. La manomissione del prodotto potrebbe causare lesioni personali, incendio. Accertarsi di usare solo l'adattatore CA specificato [Epson PS-180 (Modello M159B)]. Il collegamento del prodotto ad una fonte di alimentazione impropria potrebbe causare incendio. Evitare che nell’unità entrino corpi estranei. Questi potrebbero causare incendio. Se acqua o altri liquidi cadono accidentalmente nell’unità, staccare immediatamente il cavo di alimentazione, quindi rivolgersi per consigli al rivenditore o al centro di assistenza della Seiko Epson. L’uso continuato dell’unità potrebbe causare incendio. Non utilizzare bombolette spray contenenti gas infiammabili nelle vicinanze a questo prodotto o al suo interno. Qualora lo si facesse, si potrebbe causare un incendio.TM-L500A Manuale dell’utente 55 Italiano ATTENZIONE: Non collegare i cavi in alcun modo diverso da quello indicato in questo manuale. Collegamenti non corretti possono causare danni all’unità e ustioni personali. Posare questa unità su una superficie piana, solida e stabile. Se cade, questa unità può rompersi o causare lesioni personali. Non usare questa unità in ambienti soggetti ad un elevato tasso di umidità o polvere. L’umidità o la polvere eccessiva può causare danni all’unità o incendio. Non mettere oggetti pesanti sopra questa unità. Non porsi sopra questa unità né appoggiarsi. L’unità potrebbe cadere e rompersi o causare lesioni personali. Prestare attenzione a non ferirsi le dita sulla taglierina manuale. Per motivi di sicurezza, staccare sempre la spina dell’unità prima di lasciarla incustodita per un lungo periodo di tempo. Osservazioni d’uso ❏ Installare la stampante in posizione orizzontale. ❏ Durante l'installazione, lasciare spazio a sufficienza attorno alla stampante per il caricamento della carta, l'accensione e lo spegnimento dell'interruttore di alimentazione, la rimozione della carta inceppata e così via. ❏ Assicurarsi che i cavi e gli oggetti estranei non rimangano impigliati nella stampante. ❏ Non aprire le coperture durante la stampa o il taglio automatico. ❏ Assicurarsi che la stampante non sia sottoposta a urti o vibrazioni. ❏ Non appoggiare cibi o bevande sull'alloggiamento della stampante. ❏ Non spostare la stampante mentre il coperchio di caricamento della carta è aperto. Il coperchio potrebbe chiudersi improvvisamente. ❏ Per impedire un inceppamento della carta, non ostacolare l'espulsione della carta dalla relativa uscita, e non tirare la carta in uscita. Impostazioni della stampante Per impostare la stampante, procedere come segue.

1. Disimballaggio (Vedi “Disimballaggio” a pagina 56.)

2. Impostazione della larghezza della carta (Vedi “Impostazione della larghezza

della carta” a pagina 59.)

3. Collegamento dei cavi (Vedi “Collegamento dei cavi” a pagina 60.)

4. Accensione della stampante (Vedi “Accensione/Spegnimento della

stampante” a pagina 58.)

5. Caricamento della carta (Vedi “Caricamento della carta” a pagina 60.)

6. Verifica di funzionamento con stampa di prova (Vedi “Stampa di prova” a

pagina 62.)56 TM-L500A Manuale dell’utente Italiano Disimballaggio Verificare che i seguenti componenti siano inclusi. Se un articolo risulta danneggiato, rivolgersi al rivenditore. ❏ Stampante ❑ Adattatore CA [PS-180 (Modello: M159B)] ❏ Gancio cavo ❑ Manuale d'uso (questo manuale) Download dei driver, dei programmi di utility e dei manuali I driver, i programmi di utility e i manuali possono essere scaricati dai siti ai seguenti indirizzi URL. Per clienti in Nord America, andare al seguente sito Web: http://www.epsonexpert.com/ Per clienti in altri Paesi, andare al seguente sito Web: http://download.epson-biz.com/?service=pos Componenti Le apparecchiature e l’aspetto di questa stampante differiscono a seconda delle seguenti specifiche. ❏ Se la stampante è munita o meno di uno schermo LCD ❏ Se la stampante è munita o meno di un vano BP [Boarding Pass (Carta di imbarco)] ❏ Se la stampante è provvista o meno di un Auto Cut Switch (ACS - interruttore di taglio automatico)* *Una volta completata una stampa, l'ACS è pronto. Quando l'ACS rileva il sollevamento della carta, la stampante taglia la carta e si appresta alla prossima stampa. Nota: La conformazione della stampante nelle illustrazioni del presente manuale può differire dalla conformazione di quella posseduta , a seconda del modello della stampante.TM-L500A Manuale dell’utente 57 Italiano Pannello di controllo Vedere la figura A per i modelli con LCD e la figura B per i modelli senza LCD. Nota: Nell'impostazione predefinita, se la stampante non funziona per 10 secondi, i LED e la retroilluminazione dell'LCD diventano scuri, e per 5 minuti la retroilluminazione dell'LCD si spegne. Si riaccendono quando vengono eseguite operazioni sul pannello di controllo. LED dell’alimentazione Acceso quando la stampante è accesa. LED in linea (On Line) Acceso quando la stampante è in linea. Spento quando la stampante non è in linea: durante la stampa di prova, nella modalità menu, o in uno stato di errore. LED errore (Error) Acceso quando il coperchio di caricamento della carta o il telaio a platina è aperto. Lampeggia quando la stampante è in uno stato di errore. Spento quando la stampante funziona normalmente. LED carta (Paper) Acceso quando la carta è esaurita. Lampeggia durante lo stato di standby della stampa di prova o il caricamento automatico dello stato di standby. Per il modello dell'Auto Cut Switch, il LED della carta lampeggia quando l'ACS è pronto. Modello ACS Modello munito di schermo LCD Modello munito di vano BP LCD Pannello di controllo Leva coperchio aperto Coperchio di caricamento carta Interruttore dell’alimentazione Taglierina manuale Vano BP Coperchio a platina58 TM-L500A Manuale dell’utente Italiano Pulsante rilascia (Unload) ( ↑ ) Tenendo premuto questo pulsante per 1 secondo o più alimenta la carta all'indietro finché non è possibile rimuovere la carta dal retro della stampante. Per i modelli con LCD, questo pulsante attiva le voci di menu e le opzioni nella modalità menu. Per il modello dell'Auto Cut Switch, questo pulsante fa sì che la stampante tagli la carta e si appresti al prossimo lavoro. Pulsante carica (Feed) ( ↓ ) (solo per modelli con LCD) Alimenta la carta nella stampante. Nella modalità menu, questo pulsante attiva le voci di menu e le opzioni. Per il modello dell'Auto Cut Switch, questo pulsante fa sì che la stampante tagli la carta e si appresti al prossimo lavoro. Pulsante in linea/non in linea (indietro) (On/Off Line (Back)) (solo per i modelli con LCD) Questo pulsante passa dalla modalità in linea alla modalità non in linea. Nella modalità menu, questo pulsante torna a una voce di menu superiore, o esce dalla modalità menu. Pulsante Menu (OK) (solo per modelli con LCD) Questo pulsante entra nella modalità menu quando la stampante non è in linea. Per le voci di impostazione nella modalità menu e le procedure di impostazione, vedere "Menu di impostazione sull'LCD." Nella modalità menu, questo pulsante imposta l'opzione di impostazione visualizzata. Accensione/Spegnimento della stampante Utilizzare l'interruttore dell'alimentazione sul lato destro della stampante per accendere e spegnere la stampante. Nota: Assicurarsi di accendere e spegnere l'interruttore dell'alimentazione quando il cavo di alimentazione è collegato alla stampante. Prima di accendere la stampante subito dopo averla spenta, assicurarsi che i LED sul pannello di controllo siano spenti. Menu di impostazione sull'LCD Se la stampante è munita di un LCD, è possibile impostare 3 voci di menu con i pulsanti sul pannello di controllo. Voci di menu Volume del segnalatore acustico Nell'impostazione predefinita, il segnalatore acustico suona quando la stampante si trova in uno stato di errore. È possibile regolare il volume del segnalatore acustico da OFF al livello 5. Contrasto LCD È possibile regolare il contrasto dell'LCD dal livello 1 a 3.TM-L500A Manuale dell’utente 59 Italiano Luminosità LCD È possibile selezionare la luminosità dell'LCD tra Luminoso/Scuro/Spento. Procedure di impostazione

1. Accendere la stampante.

2. Quando “On Line” viene visualizzato sull'LCD, premere il pulsante in linea/

non in linea (indietro) (On/Off Line (Back)) per mettere la stampante in modalità non in linea.

3. Premere il pulsante Menu (OK) per visualizzare “[Setting menu]” sull'LCD.

4. Utilizzare il pulsante rilascia (Unload) ( ↑ ) e pulsante carica (Feed) ( ↓ )

per visualizzare la voce di impostazione per la quale si desidera effettuare un'impostazione, e premere il pulsante Menu (OK).

5. Utilizzare il pulsante rilascia (Unload) ( ↑ ) e il pulsante carica (Feed) ( ↓ )

per visualizzare le opzioni di impostazione, e premere il pulsante Menu (OK) per impostarle.

6. Per effettuare un'altra impostazione, premere il pulsante

in linea/non in linea (indietro) (On/Off Line (Back)) una volta per tornare alla schermata di selezione del menu. Per terminare l'impostazione, premere il pulsante in linea/non in linea (indietro) (On/Off Line (Back)) due volte per uscire dalla modalità menu. Impostazione della larghezza della carta È possibile utilizzare 4 tipi di larghezza della carta; 50,8/54/79,5/82,5 mm rimuovendo o sostituendo le guide della carta installate nella stampante. L'impostazione predefinita è una larghezza della carta di 54 mm con le guide della carta installate nelle scanalature b e d in figura D. ATTENZIONE: Assicurarsi di impostare la larghezza della carta prima di utilizzare la stampante. Non modificarla una volta che si inizia ad utilizzare la stampante. Quando si modifica la larghezza della carta dall'impostazione predefinita, assicurarsi di effettuare l’impostazione della larghezza della carta con il software dell'utility per il TM-L500A. Impostazione della larghezza della carta a 82,5 mm Per modificare la larghezza della carta a 82,5 mm, rimuovere la guida della carta installata nella scanalatura b in figura D.

1. Assicurarsi che la stampante sia spenta.

2. Aprire il coperchio di caricamento della carta tirando in su la leva del

coperchio aperto. (Vedere la figura C)

3. Rimuovere la vite che tiene la guida della carta installata nella scanalatura b

in figura D. (Vedere la figura E)

4. Rimuovere la guida della carta tirandola in su. (Vedere la figura E)

Impostazione della larghezza della carta a 79,5 mm Per modificare la larghezza della carta a 79,5 mm, rimuovere le guide della carta installate nelle scanalature b e d, e installare una di esse nella scanalatura c in figura D.60 TM-L500A Manuale dell’utente Italiano

1. Rimuovere 2 guide della carta seguendo le stesse procedure di "Impostazione

della larghezza della carta a 82,5 mm."

2. Installare una delle guide della carta rimosse nella scanalatura c in figura D in

modo tale che le sporgenze della guida della carta siano allineate ai fori lungo la scanalatura.

3. Fissare la guida della carta con la vite.

Impostazione della larghezza della carta a 50,8 mm Per modificare la larghezza della carta a 50,8 mm, rimuovere la guida della carta installata nella scanalatura b in figura D e installarla nella scanalatura a.

1. Rimuovere la guida della carta installata nelle scanalature b seguendo le

stesse procedure di “Impostazione della larghezza della carta a 82,5 mm.”

2. Installare la guida della carta rimossa nella scanalatura a in figura D in modo

tale che la sporgenza della guida di carta sia allineata al foro lungo la scanalatura.

3. Fissare la guida della carta con la vite.

Collegamento dei cavi ATTENZIONE: Per interfaccia seriale, usare un cavo null modem. Prima di utilizzare l’interfaccia USB, assicurarsi di installare il driver della stampante per il driver del dispositivo USB TML500A o Epson. Non accendere la stampante prima di installare il driver. Per un’interfaccia Ethernet, quando i cavi LAN sono installati all’esterno, assicurarsi che i dispositivi privi di protezione da sovratensione siano ammortizzati tramite collegamento con dispositivi muniti di protezione da sovratensione. Altrimenti, è possibile che i dispositivi vengano danneggiati dai fulmini. Nota: Le interfacce disponibili variano a seconda del modello della stampante. Per la posizione e la forma di ciascun connettore sul retro della stampante, vedere la figura F.

1. Assicurarsi che l’interruttore dell'alimentazione sia spento.

2. Collegare il cavo di alimentazione al connettore di corrente.

3. Collegare ciascun cavo di interfaccia alla stampante. Quando si utilizza

l'interfaccia USB, installare il gancio del cavo e fissare il cavo USB per impedire che si stacchi. (Vedere la figura G)

4. Collegare il cavo di interfaccia al computer.

5. Inserire la spina del cavo dell’alimentazione in una presa.

Caricamento della carta Quando il LED carta (Paper) è acceso, seguire le procedure riportate di sotto per caricare la carta. ATTENZIONE: Accertarsi di utilizzare la carta specificata. Impostare la larghezza della carta adeguata alla carta che si desidera utilizzare. Per le procedure di impostazione della larghezza della carta, vedere "Impostazione della larghezza della carta" a pagina 59.TM-L500A Manuale dell’utente 61 Italiano

1. Accendere la stampante.

2. Aprire il coperchio di caricamento della carta tirando in su la leva del

coperchio aperto. (Vedere la figura C)

3. Inserire l'estremità della carta sotto i rulli. (Vedere la figura H)

La carta viene caricata automaticamente.

4. Chiudere il coperchio di caricamento della carta.

La carta è alimentata alla posizione di un foro pinzatrice o un contrassegno nero, e tagliata automaticamente. Nota: Per il modello munito di vano BP, è possibile caricare fino a 20 fogli di carta di un modulo continuo nel vano BP. Taglio della carta Il modello dell'Auto Cut Switch

1. Il LED lampeggia una volta completato un lavoro di stampa.

2. Sollevare la carta delicatamente. La carta viene tagliata automaticamente.

(Vedere figura I) ATTENZIONE: Non tirare la carta con una forza eccessiva. Non tirare la carta di lato. Nota: Una volta completata una stampa, l'ACS è pronto. Quando l'ACS rileva il sollevamento della carta, la stampante taglia la carta e si appresta alla prossima stampa.

• Se la stampante viene spenta con la carta rimanente, accendere la stampante e premere il pulsante alimenta. La carta viene tagliata automaticamente dopo essere stata alimentata. (Solo il modello munito di LCD)

• Se la carta viene strappata ancor prima che l'ACS rilevi il sollevamento della carta, la stampante non può ricevere il lavoro successivo. Premere il pulsante scarica/alimenta. La stampante taglia automaticamente la carta e si appresta al lavoro successivo. Il modello munito di vassoio BP La carta viene tagliata automaticamente. L'altro modello Sono disponibili la taglierina automatica e la taglierina manuale. Quando si utilizza la taglierina manuale, tirare la carta in su per tagliare manualmente la carta.62 TM-L500A Manuale dell’utente Italiano Stampa di prova Dopo la configurazione della stampante o quando la stampante non funziona correttamente, è possibile controllare il funzionamento della stampante con la stampa di prova. Se la stampante esegue la stampa del motivo seguendo le procedure di seguito, la stampante funziona normalmente.

1. Assicurarsi che la carta sia inserita correttamente e che tutti i coperchi siano chiusi.

2. Tenendo premuto il pulsante rilascia (Unload) ( ↑ ), accendere la stampante.

3. Dopo che la stampante stampa il suo stato e il LED carta (Paper) lampeggia,

spegnere la stampante per uscire dalla stampa di prova o premere nuovamente il pulsante rilascia (Unload) ( ↑ ) per riavviare la stampa di prova. La stampa di prova è completa quando viene stampato il messaggio "***completed***”. Pulizia Pulizia del corpo esterno della stampante Assicurarsi di spegnere la stampante e strofinare il corpo esterno della stampante con un panno asciutto o umido. ATTENZIONE: Non pulire mai l'unità con alcol, benzina, diluenti o altri solventi di questo tipo. In caso contrario si potrebbero danneggiare o rompere le parti di plastica e di gomma. Pulizia del percorso della Carta, della piastra della testina e della testina termica Dopo che la stampante viene utilizzata per un periodo prolungato, la colla delle etichette si accumula nel percorso della carta (10 in figura J) e sulla piastra della testina (11 in figura J) e della testina termica (12 in figura J). Se si lascia in tale condizione, la colla potrebbe attaccarsi alle etichette emesse o potrebbe verificarsi un inceppamento della carta. Per impedire malfunzionamenti e mantenere una buona qualità di stampa, pulire il percorso della carta, la piastra della testina e la testina termica periodicamente (generalmente ogni mese). ATTENZIONE: La testina termica può essere molto calda dopo la stampa. Fare attenzione a non toccarla e lasciarla raffreddare prima di pulirla. Non danneggiare la testina termica toccandola con le dita o con un qualsiasi altro oggetto duro.

1. Preparare una scheda di pulizia.

Nota: Epson consiglia la scheda di pulizia KICTeam. Acquistarla dal sito web di KICTeam.

2. Spegnere la stampante.

URL: http://www.kicteam.com/ Modello: KCTP2639 (per le etichette dei bagagli) KCTP2638 (per le carte di imbarco)TM-L500A Manuale dell’utente 63 Italiano

3. Aprire la copertura di caricamento della carta e la copertura della platina. (o il

vassoio BP per il modello munito di vassoio BP)

4. Spingere la leva a platina verso il basso per aprire il telaio a platina. (Vedere

5. Aspirare le polveri di carta.

6. Pulire la piastra della testina e la testina termica con un un tamponcino di

cotone inumidito con solvente a base di alcol (etanolo o IPA).

7. Inserire una scheda di pulizia nella stampante finché la scheda non compare

davanti e può essere afferrata. (Vedere figura L)

8. Chiudere il telaio della platina, il coperchio della platina (o il vassoio BP per il

modello munito di vassoio BP) e la copertura di caricamento della carta.

9. Tirare la scheda di pulizia attraverso la stampante.

10. Ripetere se necessario.

CAUTION: Utilizzare le schede di pulizia in un locale ben ventilato. Consentire alla stampante di asciugarsi completamente prima di accendere la stampante. Risoluzione dei problemi Il LED errore (Error) è acceso Assicurarsi che il coperchio di caricamento della carta e il telaio a platina siano chiusi correttamente. Il LED errore (Error) lampeggia ❏ La stampa si interrompe se la testina si surriscalda, e riprende automaticamente quando la testina si raffredda. ❏ Assicurarsi che il tipo di carta corretto sia adeguatamente impostato. Se la stampante è munita di un LCD, “Check paper” viene visualizzato sull'LCD quando la carta non è corretta o impostata in modo errato. ❏ Quando si verifica un inceppamento della carta, rimuovere la carta inceppata facendo riferimento a "Inceppamento della carta (solo il modello munito di vassoio BP)." Se la stampante è munita di un LCD, “Paper JAM” viene visualizzato sull'LCD quando si verifica un inceppamento della carta. ❏ Spegnere la stampante e riaccenderla dopo 10 secondi. Se il LED lampeggia ancora, la stampante potrebbe necessitare di una riparazione. ❏ Se la stampante è munita di un LCD e “Fatal error” viene visualizzato sull'LCD, spegnere la stampante il prima possibile. La stampante necessita di essere riparata. La stampa è debole Quando una sostanza estranea come la polvere della carta si attacca alla testina termina, la qualità della stampa potrebbe diminuire. In tal caso, vedere "Pulizia del percorso della Carta, della piastra della testina e della testina termica" a pagina 62 per pulire la testina termica.64 TM-L500A Manuale dell’utente Italiano Inceppamento della carta (solo il modello munito di vassoio BP) ATTENZIONE: Non toccare la testina termica perché può essere molto calda dopo la stampa. Lasciare che si raffreddi prima di rimuovere la carta inceppata.

1. Spegnere la stampante.

2. Aprire il coperchio della platina (o il vano BP per il modello munito di vano

BP) e spingere la leva della platina verso il basso per aprire il telaio della platina. (Vedere la figura K)

3. Estrarre la carta inceppata in avanti e tagliare qualsiasi parte della carta che

risulti distorta, accartocciata o strappata.

4. Aprire il coperchio di caricamento della carta tirando in su la leva del

coperchio aperto. (Vedere la figura C)

5. Estrarre la carta inceppata all'indietro e tagliare qualsiasi parte della carta che

risulti distorta, accartocciata o strappata, se presente.

6. Chiudere il telaio della platina e il coperchio della platina (o il vano BP per il

modello munito di vano BP).

7. Accendere la stampante.

8. Caricare correttamente la carta. (Vedere "Caricamento della carta" a
