MANUALE UTENTE Express Turbo AntiCalc Powerzone GV7460 TEFAL

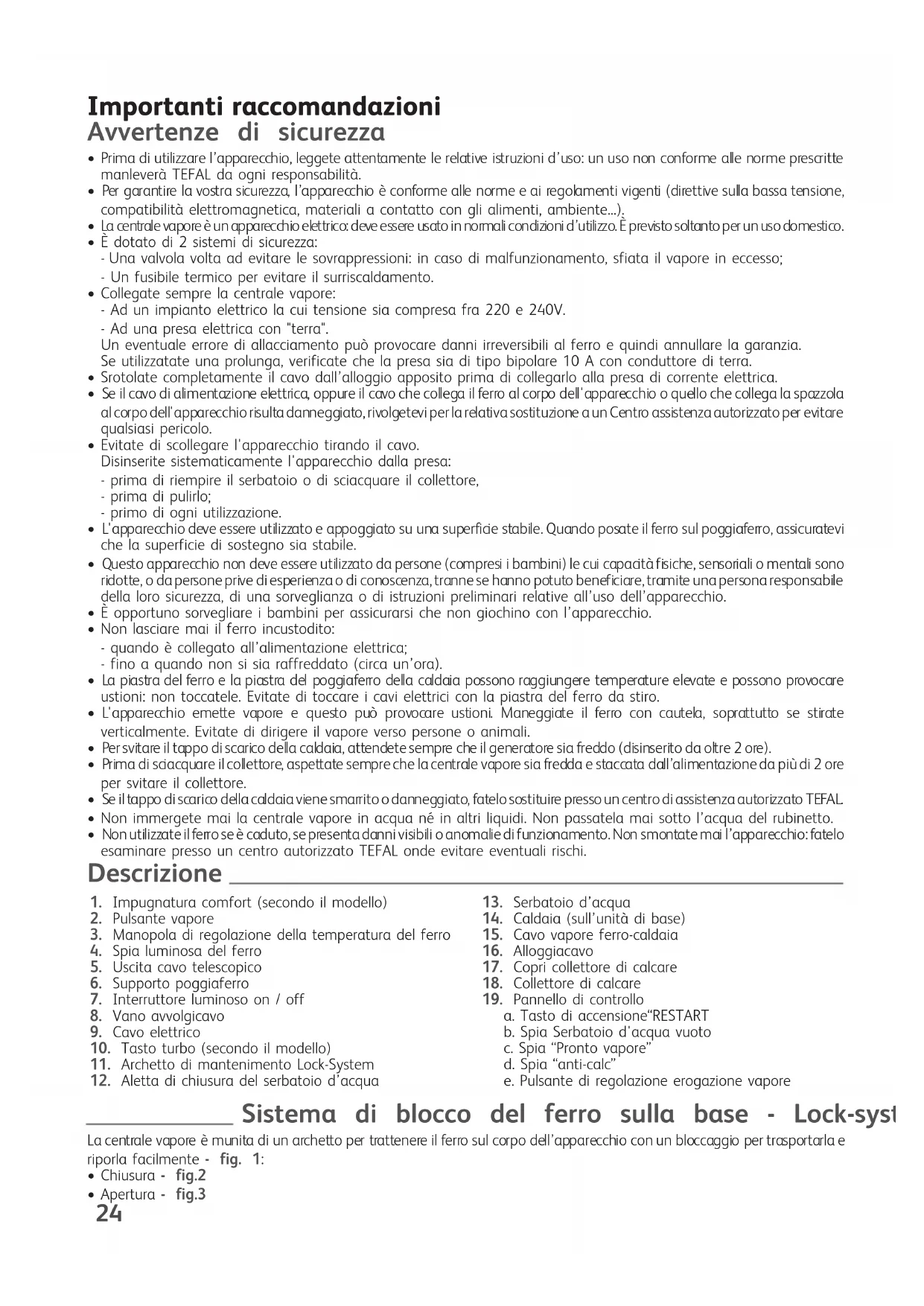

Prima di utilizzare l’apparecchio, leggete attentamente le relative istruzioni d’uso: un uso non conforme alle norme prescritte manleverà TEFAL da ogni responsabilità.

• Per garantire la vostra sicurezza, l’apparecchio è conforme alle norme e ai regolamenti vigenti (direttive sulla bassa tensione, compatibilità elettromagnetica, materiali a contatto con gli alimenti, ambiente...).

La centralevaporeè unapparecchioelettrico:deve essere usatoinnormali condizioni d’utilizzo. È previsto soltanto per unusodomestico.

• È dotato di 2 sistemi di sicurezza:

Una valvola volta ad evitare le sovrappressioni: in caso di malfunzionamento, sfiata il vapore in eccesso; - Un fusibile termico per evitare il surriscaldamento.

• Collegate sempre la centrale vapore: - Ad un impianto elettrico la cui tensione sia compresa fra 220 e 240V. - Ad una presa elettrica con "terra". Un eventuale errore di allacciamento può provocare danni irreversibili al ferro e quindi annullare la garanzia. Se utilizzatate una prolunga, verificate che la presa sia di tipo bipolare 10 A con conduttore di terra.

• Srotolate completamente il cavo dall’alloggio apposito prima di collegarlo alla presa di corrente elettrica.

• Se il cavo di alimentazione elettrica, oppure il cavo che collega il ferro al corpo dell'apparecchio o quello che collega la spazzola alcorpodell'apparecchiorisulta danneggiato, rivolgetevi perlarelativasostituzione a un Centro assistenzaautorizzatoper evitare qualsiasi pericolo.

• Evitate di scollegare l'apparecchio tirando il cavo. Disinserite sistematicamente l'apparecchio dalla presa: - prima di riempire il serbatoio o di sciacquare il collettore, - prima di pulirlo; - primo di ogni utilizzazione.

• L'apparecchio deve essere utilizzato e appoggiato su una superficie stabile. Quando posate il ferro sul poggiaferro, assicuratevi che la superficie di sostegno sia stabile.

• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, tranne se hanno potuto beneficiare, tramite una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preliminari relative all’uso dell’apparecchio.

• È opportuno sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

• Non lasciare mai il ferro incustodito: - quando è collegato all’alimentazione elettrica; - fino a quando non si sia raffreddato (circa un’ora).

• La piastra del ferro e la piastra del poggiaferro della caldaia possono raggiungere temperature elevate e possono provocare ustioni: non toccatele. Evitate di toccare i cavi elettrici con la piastra del ferro da stiro.

• L'apparecchio emette vapore e questo può provocare ustioni. Maneggiate il ferro con cautela, soprattutto se stirate verticalmente. Evitate di dirigere il vapore verso persone o animali.

• Per svitare il tappo di scarico della caldaia, attendete sempre che il generatore sia freddo (disinserito da oltre 2 ore).

• Prima di sciacquare il collettore, aspettate sempre che la centrale vapore sia fredda e staccata dall’alimentazione da più di 2 ore per svitare il collettore.

• Se iltappo discarico dellacaldaiavienesmarritoodanneggiato, fatelosostituire presso un centrodiassistenzaautorizzato TEFAL.

• Non immergete mai la centrale vapore in acqua né in altri liquidi. Non passatela mai sotto l’acqua del rubinetto.

• Non utilizzateilferro se è caduto,sepresentadannivisibili oanomalie di funzionamento.Non smontatemai l’apparecchio:fatelo esaminare presso un centro autorizzato TEFAL onde evitare eventuali rischi.

1. Impugnatura comfort (secondo il modello)

3. Manopola di regolazione della temperatura del ferro

10. Tasto turbo (secondo il modello)

14. Caldaia (sull’unità di base)

17. Copri collettore di calcare

18. Collettore di calcare

19. Pannello di controllo

a. Tasto di accensione“RESTART b. Spia Serbatoio d'acqua vuoto c. Spia “Pronto vapore” d. Spia “anti-calc” e. Pulsante di regolazione erogazione vapore Descrizione Sistema di blocco del ferro sulla base - Lock-system La centrale vapore è munita di un archetto per trattenere il ferro sul corpo dell’apparecchio con un bloccaggio per trasportarla e riporla facilmente - fig. 1:

Per trasportare la centrale vapore usando l’impugnatura del ferro:- posate il ferro sulla piastra appoggiaferro della centrale vapore e abbassate l’archetto di tenuta sul

erro fino all’inserimento del bloccaggio (identificato da un “clic” sonoro) - fig.2. - Afferrate il ferro per l’impugnatura per trasportare la centrale vapore - fig. 1. Che acqua utilizzare ?

• L’apparecchio è stato progettato per funzionare con acqua di rubinetto. Tuttavia, in alcune egioni vicine al mare, il tenore di sale dell’acqua può essere elevato. In questo caso, utilizzateesclusivamente dell’acqua demineralizzata.• Non utilizzate mai acqua contenente additivi (amido, essenze profumate, sostanze aromatiche,addolcenti, ecc.), né l'acqua delle batterie o prodotta dalla condensazione (ad esempio l'acqua degli asciugabiancheria, l'acqua dei frigoriferi o dei condizionatori, l'acqua piovana). Queste contengono rifiuti organici o elementi minerali che si concentrano sotto l’effetto del calore e provocanocrepitii, colature scure o undeperimento prematuro dell’apparecchio.Ma se l’acqua contienemolto calcare, potete tilizzare l'acquademineralizzata incommercio. Preparazione Accendere il generatore
• Mettete la centrale vapore in un posto stabile e orizzontale che sopporti il calore.• Controllare che il generatore sia freddo e staccare la spina.
• Aprite lo sportello di riempimento del serbatoio - fig.4.

• Riempite il serbatoio senza oltrepassare il livello Maxi - fig.5 .
• Richiudete lo sportello di riempimento.• Il ferro è dotato di un'uscita del cavo telescopico per evitare che il cavo possa sfregare sullabiancheria e sgualcirla durante la stiratura.• Estraete il cavo vapore dal suo vano e srotolatelo completamente.• Rimuovete il laccio per liberare l'uscita del cavo.
• Premete il tasto EJECT - fig.6 e l'uscita del cavo telescopico si svolge auto-maticamente.

• Quando l'uscita del cavo si muove, il sistema telescopico si svolge automa-ticamente senza bisogno di premere il tasto EJECT. Utilizzate l'uscita del cavo telescopico Per maggiore comodità,utilizzate sempre l'uscita delcavo telescopico. Funzionamento del quadro comandi
• Spia verde lampeggiante: riscaldamento caldaia - fig.7.• Spia verde fissa: il vapore è pronto - fig.7.• Spia rossa fissa: il serbatoio è vuoto - fig.10.
• La spia arancione “anti-calc” lampeggia - fig.12: dovete sciacquare il collettore di calcare. Mettete in funzione la centrale vapore
• Srotolare completamente il filo dall’alloggio apposito.
• Abbassare l’archetto per sbloccare l’impugnatura - fig.3.
• Collegate la centrale vapore ad una presa elettrica di tipo “terra”.• Accendete l’interruttore luminoso acceso/spento la spia verde (posizionata sul pannello dicontrollo) lampeggia e la caldaia si scalda - fig.7.Quando la spia verde resta accesa (dopo circa 2 minuti), il vapore è pronto.Durante laprima utilizzazione,può esserci una fuoriuscita difumo o di odore assolutamenteinnocua. Tale fenomeno non hanessun effetto sull'utilizzazionee scomparirà rapidamente. Stiratura a vapore
• Posizionate il cursore di regolazione della temperatura del ferro sul tipo di tessuto da stirare (vedila tabella sottostante).• Laspia luminosa del ferro si accende. Attenzione ! Il ferro è pronto quando la spia del termostatosi spegne e quando la spia verde di “pronto vapore” rimane fissa.• Regolate l’emissione della quantità di vapore (sul pannello di controllo).• Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si accende esi spegne, a seconda delle esigenze di riscaldamento senza interrompere l’utilizzo.• Per ottenere vapore, premeresul comando vapore situato sull’impugnatura del ferro. Il vapore si ferma rilasciando il comando - fig.8. Il vapore si ferma rilasciando il comando.
• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotatol'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale.• Se utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare. Utilizzo Non appoggiare il ferro suun supporto metallico.Quando non si utilizza ilferro, riporlo sempre nelsupporto poggiaferro. E'dotato di sistemaantiscivolo e sopporta altetemperature. 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 25Regolazione la temperatura

• Regolazione del cursore della temperatura del ferro da stiro: - Cominciare prima con i tessuti chesi stiranoabassatemperatura (•) e terminareconquelli che richiedono temperature più elevate (•••o Max). -Sesistiranotessuti difibremiste, regolarela temperaturadistiraturain basealla fibrapiùdelicata. - Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizzatore del ferro da stiro con una serie di impulsi - fig.8, senza appoggiare il ferro da stiro sull’abito. Eviterete in tal modo di rovinarlo.

• Regolazione della vaporizzazione: - Se si stira un tessuto spesso, aumentare la vaporizzazione. -Sesistiraabassatemperatura,regolareilcomando vaporizzatoredellabasesullaposizionebassa. Stirare senza vapore

• Non premere il pulsante di controllo vapore sull’impugnatura del ferro. Stiratura in verticale

• Regolate il cursore della temperatura del ferro e l'erogazione di vapore della caldaia (situati sul pannello di controllo) in posizione maxi.

• Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano. Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito su una persona, ma sempre su una gruccia.

• Mantenendoilferroinposizioneverticalepremeteinmodointermittente ilcomandovapore(posto sull’impugnatura del ferro) - fig.8 effettuando un movimentodall'altoversoil basso- fig.9. Riempite nuovamente il serbatoio

• Non è possibile erogare vapore e la spia rossa "serbatoio vuoto" si accende - fig.10.

• Staccate dall’alimentazione la centrale vapore. Aprite lo sportello di riempimento del serbatoio - fig.4.

• Riempite il serbatoio senza oltrepassare il livello Maxi - fig.5.

• Richiudete lo sportello di riempimento.

• Ricollegate all’alimentazione la centrale vapore. Premete il tasto “Restart” di riavvio - fig.11, situato sul pannello comandi, per continuare a stirare. Quando la spia verde resta accesa, il vapore è pronto. Funzione TURBO (secondo il modello)

• Premete 2 o 3 volte il tasto turbo per ottenere più vapore: - per stirare i tessuti più spessi, - per eliminare le false pieghe, - per una potente azione anti-pieghe in verticale. Utilizzate la funzione turbo con cautela, poiché l'eccezionale potenza del vapore può causare bruciature.

Al momento della primautilizzazione o senon avete usatoil vapore da unpo' ditempo:premete più voltesuccessivamenteil pulsantevapore con ilferrolontanodai panni da stirare - fig.8. Ciò permetterà l'eliminazionedell'acqua freddadal circuitovapore. I nostri consigli : per i tessuti diversi dal lino o dal cotone, mantenete il ferro ad alcuni centimetri di distanza per non bruciare il tessuto. Pulizia e manutenzione Pulite la centrale vapore

• Non utilizzate prodotti detergenti o di decalcificazione per pulire la piastra o la caldaia.

• Non mettete il ferro o la caldaia sotto l'acqua del rubinetto.

• Svuotate e pulite il serbatoio dell'acqua amovibile.

• Puliteloregolarmente utilizzandouna spugna ruvidaper stoviglienon metallica inumidita. Trucco: Per una pulizia più facile e non aggressiva per la piastra del ferro, utilizzate una spugnetta umida sulla piastra ancora tiepida.

REGOLAZIONE DELLA MANOPOLA DELLA

Tessuti sintetici (poliestere, acetato, acrilico, poliammide)

Decalcificate facilmente la centrale vapore: Per prolungare la durata di vita della centrale vapore ed evitare i residui di calcare, la

entrale vapore è dotata di un collettore di calcare integrato. Questo contenitore, situato nel cestello, recupera automaticamente il calcare che si forma all'interno.Principio di funzionamento: La spia arancione “anti-calc” lampeggiante sul pannello di controllo avverte della necessità disciacquare il raccogli-calcare - fig.12.Attenzione: questa operazione non deve essere effettuata finché la centrale vapore on è staccata dall’alimentazione da più di due ore e non è completamente fredda. Pereffettuare questa operazione, la centrale vapore deve trovarsi vicino ad un lavello poichépuò uscire dell’acqua dalla caldaia quando viene aperta.

• Unavoltachelacentralevaporeècompletamenteraffreddata,togliereilcopricollettoredicalcare-fig.13.

• Svitate completamente il contenitore e staccatelo dal corpo dell'apparecchio: in esso viene raccolto il calcare accumulato nel cestello - fig.14 et fig.15.
• Perpulireafondo il contenitore è sufficiente sciacquarloconacqua correntepereliminare tuttoil calcare - fig.16.• Riponete il contenitore nel suo alloggiamento, riavvitandolo completamente per garantire latenuta - fig.17.
• Rimettete il copri collettore di calcare al suo posto - fig.18. Al successivo utilizzo premete il tasto “reset” situato sul pannello di controllo perspegnere la spia arancione “anti-calc”.Persciacquare la caldaia nonutilizzate assolutamente rodotti di decalcificazione :potrebbero danneggiarla.Prima di procedere allo vuotamento della centralevapore, è obbligatoriolasciarla raffreddare per più i 2 ore, per evitare rischi dibruciatura. Riponete la centrale vapore
• Premete l’interruttore luminoso acceso/spento per spegnere il generatore e togliete la spina.• Posate il ferro sulla piastra appoggiaferro della centrale vapore.
• Portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") - afig.2. Il ferro sarà così bloccato in tutta sicurezza sulla caldaia. Attenzione: non toccate la piastra ancora calda.
• Inserite l'uscita del cavo telescopico nella scanalatura - afig.19. Afferrate l'estremità dell'uscita del cavo e premete per fare rientrare la parte flessibile nella base .• Sistemate il cavo nell'apposito alloggio . Piegatelo in due come per fare un nodo. Inserite la parte finale diquesto anello nell'alloggiacavo e spingete delicatamente fino a vedere l'estremità dall'altro latodell'alloggio stesso. - afig.20• Lasciateraffreddarelacentrale vapore prima di riporla se doveteritirarla in unarmadioo inuno spaziostretto.• Potete riporre la centrale vapore in tutta sicurezza.PROBLEMI POSSIBILI CAUSE SOLUZIONI La centrale vapore non si accende o la spia del ferro e l’interruttore luminosoon/off non si sono accesi.L’elettrodomestico non è acceso. Verificate che l’apparecchio siacorrettamente collegato e premetesull’interruttore acceso/spento.L’acqua cola attraverso i foridella piastra.L'acqua si è condensata nei tubi poichéutilizzate ilvaporeper la prima volta o nonl'avete utilizzata da qualche tempo.Premete il comando vapore finché il ferrocomincia ad erogare vapore.Utilizzate il comando vapore prima che ilferro sia caldo.Diminuite la potenza di erogazione delvapore quando stirate a bassatemperatura(comando vapore sul pannello dicontrollo). Attendete che la spia del ferro si spenga primadi azionare il comandovapore. Il termostato non funziona: il ferro non èabbastanza caldo.Contattate un Centro AssistenzaAutorizzato.Strisce d’acqua rimangono sullabiancheria.Il vostro copriasse è saturo d’acquaperché non è adatto alla potenza di unacentrale vapore.Controlla che l’asse sia adatto (asse congriglia che previene condensa).Colature bianche o scureescono dai fori della piastra.. La caldaia emette calcare perché non è decalcificata regolarmente. Sciacquate il collettore (vedere § decalcificate la centrale). Un problema con la centrale vapore? 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 2728

ai fori della piastra fuoriesce una materia nerastra che sporca gli indumenti.

tate utilizzando sostanze chimiche decalcificanti o additivi nell'acqua da stiro.

on aggiungere questi tipi di prodotti nel serbatoio d’acqua o nella caldaia. Contattate un Centro Assistenza

a piastra è sporca o nerastra e rischia di sporcare gli indumenti.

iene utilizzata una temperatura eccessiva.

onsultate iconsiglisullaregolazionedella temperatura. Gli indumenti non sono sufficientemente risciacquati o avete stirato un nuovo indumento senza lavarlo. Assicuratevi che la biancheria sia ben sciacquata cosicché non ci siano residui di sapone o altri prodotti chimici sugli indumenti. Utilizzate dell'amido. Spruzzate l’amido sul rovescio del tessuto da stirare. Non c’è vapore o c’è poco vapore. Il serbatoio d’acqua è vuoto (spia rossa). Riempite il serbatoio d’acqua amovibile. La potenza di erogazione del vapore è regolata al minimo. Aumentate la potenza di erogazione del vapore (pulsante della caldaia). La temperatura della piastra è impostata sul massimo. Lacentrale vaporefunziona normalmente ma il vapore, molto caldo, è secco, quindi meno visibile. Esce del vapore attorno al collettore Il collettore è stretto male. Ristringete il collettore. La guarnizionedelcollettoreèdanneggiata. ContattateunCentroassistenza autorizzato. L’apparecchio è difettoso Non utilizzatepiù lacentrale vapore e contattateunCentroassistenzaautorizzato. La spia rossa "serbatoio d'acqua amovibile vuoto" è accesa. Il tappo di scarico è mal avvitato. Stringete il tappo di scarico. Fuoriesce vapore dal tappo della caldaia. La guarnizione del tappo è danneggiata. Non utilizzatepiù lacentrale vapore e contattateunCentroassistenzaautorizzato. La spia “anti calc” è accesa. Non avete premuto il tasto “restart” riavvio. Premete il tasto “restart” di riavvio situato sul pannello comandi. Partecipiamo alla protezione dell’ambiente ! Se non è possibile determinare la causa di un guasto, rivolgetevi a un Centro di assistenza autorizzato. Il vostro apparecchio è composto da diversi materiali che possono essere riciclati.

Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato. 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 2829
