MANUAL DE USUARIO Express Turbo AntiCalc Powerzone GV7460 TEFAL

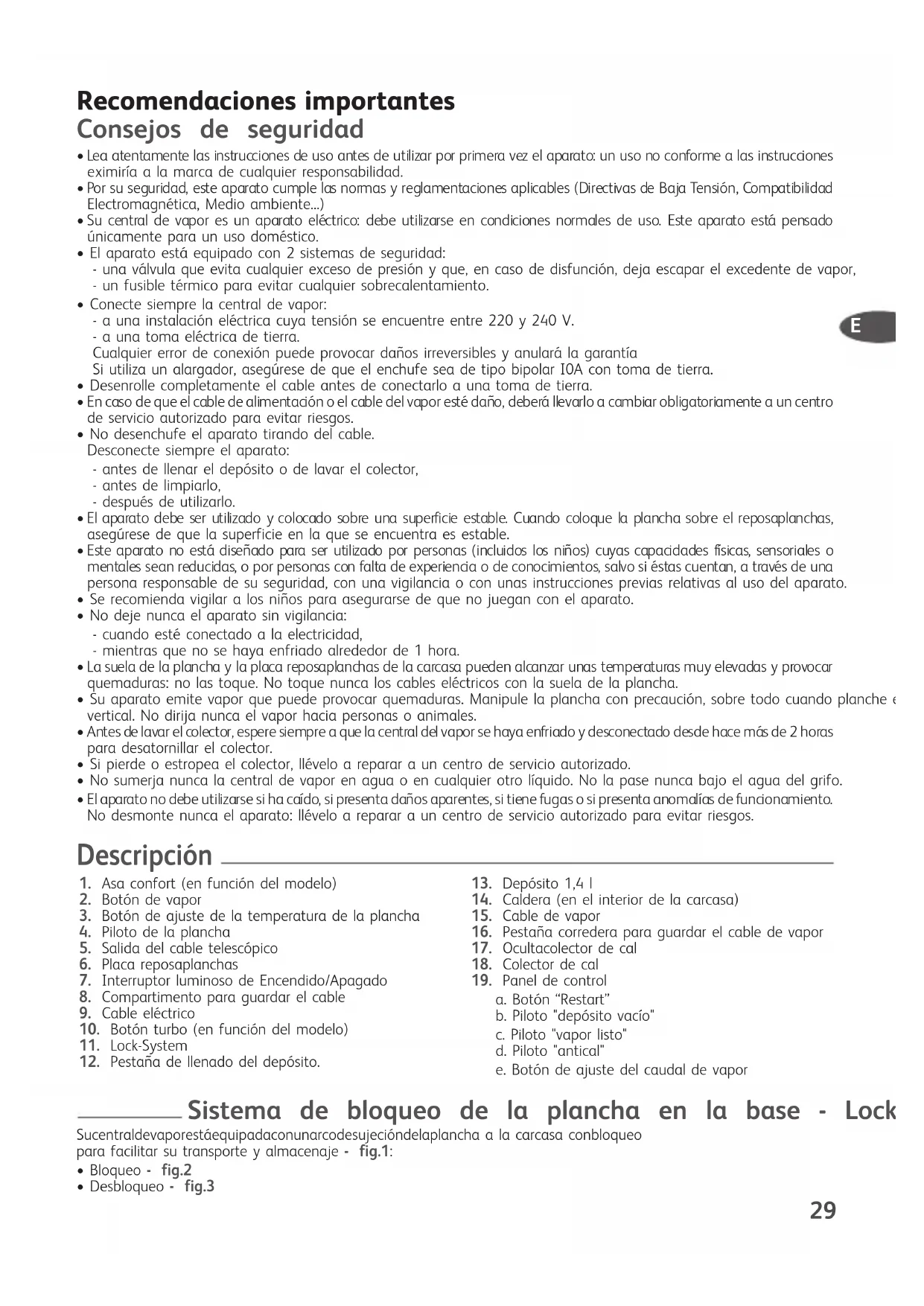

Recomendaciones importantes Consejos de seguridad

• Lea atentamente las instrucciones de uso antes de utilizar por primera vez el aparato: un uso no conforme a las instrucciones

ximiría a la marca de cualquier responsabilidad.

• Por su seguridad, este aparato cumple las normas y reglamentaciones aplicables (Directivas de Baja Tensión, Compatibilidad Electromagnética, Medio ambiente...)
• Su central de vapor es un aparato eléctrico: debe utilizarse en condiciones normales de uso. Este aparato está pensado

nicamente para un uso doméstico.• El aparato está equipado con 2 sistemas de seguridad:- una válvula que evita cualquier exceso de presión y que, en caso de disfunción, deja escapar el excedente de vapor,- un fusible térmico para evitar cualquier sobrecalentamiento.• Conecte siempre la central de vapor:- a una instalación eléctrica cuya tensión se encuentre entre 220 y 240 V.- a una toma eléctrica de tierra.Cualquier error de conexión puede provocar daños irreversibles y anulará la garantíaSi utiliza un alargador, asegúrese de que el enchufe sea de tipo bipolar I0A con toma de tierra.• Desenrolle completamente el cable antes de conectarlo a una toma de tierra.

• En caso de que el cable de alimentación o el cable del vapor esté daño, deberá llevarlo a cambiar obligatoriamente a un centro de servicio autorizado para evitar riesgos.• No desenchufe el aparato tirando del cable.Desconecte siempre el aparato:- antes de llenar el depósito o de lavar el colector,- antes de limpiarlo,- después de utilizarlo.
• El aparato debe ser utilizado y colocado sobre una superficie estable. Cuando coloque la plancha sobre el reposaplanchas, asegúrese de que la superficie en la que se encuentra es estable.
• Este aparato no está diseñado para ser utilizado por personas (incluidos los niños) cuyas capacidades físicas, sensoriales o mentales sean reducidas, o por personas con falta de experiencia o de conocimientos, salvo si éstas cuentan, a través de una persona responsable de su seguridad, con una vigilancia o con unas instrucciones previas relativas al uso del aparato.• Se recomienda vigilar a los niños para asegurarse de que no juegan con el aparato.• No deje nunca el aparato sin vigilancia:- cuando esté conectado a la electricidad,- mientras que no se haya enfriado alrededor de 1 hora.
• La suela de la plancha y la placa reposaplanchas de la carcasa pueden alcanzar unas temperaturas muy elevadas y provocar quemaduras: no las toque. No toque nunca los cables eléctricos con la suela de la plancha.• Su aparato emite vapor que puede provocar quemaduras. Manipule la plancha con precaución, sobre todo cuando planche envertical. No dirija nunca el vapor hacia personas o animales.
• Antes de lavar el colector, espere siempre a que la central del vapor se haya enfriado y desconectado desde hace más de 2 horas para desatornillar el colector.• Si pierde o estropea el colector, llévelo a reparar a un centro de servicio autorizado.• No sumerja nunca la central de vapor en agua o en cualquier otro líquido. No la pase nunca bajo el agua del grifo.
• El aparato no debe utilizarse si ha caído, si presenta daños aparentes, si tiene fugas o si presenta anomalías de funcionamiento. No desmonte nunca el aparato: llévelo a reparar a un centro de servicio autorizado para evitar riesgos.1. Asa confort (en función del modelo)2. Botón de vapor3. Botón de ajuste de la temperatura de la plancha4. Piloto de la plancha5. Salida del cable telescópico6. Placa reposaplanchas7. Interruptor luminoso de Encendido/Apagado8. Compartimento para guardar el cable9. Cable eléctrico10. Botón turbo (en función del modelo)11. Lock-System12. Pestaña de llenado del depósito.13. Depósito 1,4 l14. Caldera (en el interior de la carcasa)15. Cable de vapor16. Pestaña corredera para guardar el cable de vapor17. Ocultacolector de cal18. Colector de cal19. Panel de controla. Botón “Restart”b. Piloto "depósito vacío"c. Piloto "vapor listo"d. Piloto "antical"e. Botón de ajuste del caudal de vapor Descripción Sistema de bloqueo de la plancha en la base - Lock System Sucentraldevaporestáequipadaconunarcodesujecióndelaplancha a la carcasa conbloqueopara facilitar su transporte y almacenaje - fig.1:• Bloqueo - fig.2• Desbloqueo - fig.3 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 2930

ara transportar su central de vapor por el asa: - coloque la plancha sobre la placa reposaplanchas de la central de vapor y abata el arco de sujeción sobre la plancha hasta que se accione el bloqueo (oirá un “clic”) - fig.2.

Agarre la plancha por el asa para transportar su central de vapor - fig.1. ¿Qué agua se debe utilizar?

• El aparatoestádiseñado para funcionar con el aguadelgrifo.No obstante, enalgunas regiones

e la costa, elporcentaje de sal en el agua es elevado. Si fuerael caso, utilice únicamenteagua desmineralizada.

• No utilice nunca agua que contenga aditivos (almidón, perfume, sustancias aromáticas, suavizante, etc.), ni agua de batería o de condensación (por ejemplo, agua de los tendederos, agua de frigoríficos, agua de climatizadores, agua de lluvia). Estas aguas contienen residuos orgánicos o elementos minerales que se concentran bajo el efecto del calor y que provocan manchas, derrames marrones o un envejecimiento prematuro del aparato.

i su agua es muy calcárea, mezcle 50% de agua del grifo con 50% de agua desmineralizada de venta en tiendas. Preparación Llenar el depósito

• Coloque la central de vapor en un lugar estable y horizontal que no sea sensible al calor.

• Asegúrese de que el aparato está desconectado y frío.

• Abra la pestaña de llenado del depósito - fig.4.

• Lleneunajarra deagua hasta un máximo de 1,4 lde agua y viértala en el depósito procurando no superar el nivel “Máx” - fig.5.

• Vuelva a cerrar la pestaña de llenado.

• La plancha está equipada con una salida de cable telescópico para evitar que el cable cuelgue sobre la ropa y la vuelva a arrugar durante el planchado.

• Extraiga el cable de vapor de su compartimento y desenróllelo completamente.

• Retire la unión para liberar la salida del cable.

• Pulse el botón Eject - fig.6 y la salida del cable telescópico se desplegará automáticamente.

• Cuando la salida del cable bascula, el sistema telescópico se despliega automáticamente sin tener que pulsar el botón Eject. Utilizar la salida del cable telescópico Utilice siempre la salida del cable telescópico para un mayor confort de uso. Funcionamiento del panel de control

• El piloto verde parpadea - fig.7: la caldera está calentándose.

• El piloto verde ha dejado de parpadear - fig.7: el vapor está listo.

• El piloto rojo "depósito de agua" se ha encendido - fig.10: el depósito está vacío.

• El piloto naranja "antical" parpadea - fig.12: debe lavar el colector de cal. Poner la central de vapor en marcha

• Desenrolle completamente el cableeléctricoy saqueel cable devapor de su compartimento.

• Abata el arco de sujeción de la plancha hacia adelante para desbloquear el punto de seguridad - fig.3.

• Conecte la central de vapor a una toma eléctrica de tierra.

• Pulseel interruptor luminoso de encendido/apagado.Éste se encenderá y la caldera empezará a calentar: el piloto verde situado en el panelde control empezará a parpadear - fig.7. Cuando el piloto verde deje de parpadear (tras aprox. 2 minutos), el vapor estará listo. Durante el primer uso, el aparato puede desprender humo y un olor que no es nocivo. Este fenómeno sin consecuencias en el uso del aparato desaparecerá rápidamente. Planchar con vapor

• Sitúe el botón de ajuste de la temperatura en el tipo detejidoque va a planchar (véase la tabla a continuación).

• El piloto de la plancha se enciende. Atención: el aparato está listo cuando el piloto de la plancha se apaga y el piloto verde situado en el panel de control deja de parpadear.

• Ajuste el caudal de vapor (botón de ajuste situado en el panel de control).

• Durante el planchado, el piloto situado en la plancha y el piloto de vapor listo se encienden y se apagan en función de las necesidades de calentamiento, pero esto no influye en el uso.

• Para obtener vapor, pulse el botón de vapor situado bajo el asa de la plancha - fig.8. El vapor se detendrá cuando deje de pulsar el botón.

• Tras aprox. un minuto, y de manera regular durante el uso, la bomba eléctrica de la que está dotada el aparato inyecta agua en la caldera. Esto genera un ruido que es normal.

• Si utiliza almidón, pulverícelo por el lado de la prenda que no planche. Uso No deposite nunca la plancha sobre un reposaplanchas metálico, ya que podría estropearlo; hágalo más bien sobre la placa reposaplanchas de la carcasa, ya que ésta se encuentra equipada con un revestimiento antideslizante y está diseñada para resistir a temperaturas elevadas. 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 3031

Ajustar la temperatura

• Ajuste del botón de temperatura de la plancha: - Empiece primero por los tejidos que se planchan a baja temperatura y termine por los que soportan una temperatura más elevada (••• o Máx).- Si plancha tejidos de fibras mezcladas, ajuste la temperatura de planchado a la fibra más frágil. - Si plancha prendas de lana, presione sólo el botón de vapor de la plancha por impulsos - fig.8, sin que la plancha toque la prenda. De este modo, evitará que se desluzca.• Ajuste del botón de caudal de vapor:- Si plancha un tejido grueso, aumente el caudal de vapor.- Si plancha a baja temperatura, ajuste el botón de caudal de vapor en la posición de Mín. Planchar en seco
• No pulse el botón de vapor. Eliminar las arrugas verticalmente
• Ajuste el botón de temperatura de la plancha y el botón de ajuste del caudal de vapor en laposición de máx.• Cuelgue la prenda de una percha y estire ligeramente el tejido con una mano.Como el vapor que genera la plancha está a temperatura elevada, no planche nunca unaprenda sobre una persona, sino siempre sobre una percha.
• Pulse el botón de vapor - fig.8 de manera intermitente realizando un movimiento de arriba a abajo - fig.9. Llenar el depósito durante el uso

• Si el piloto rojo “depósito vacío” se enciende - fig.10, significará que ya no le queda vapor. El depósito de agua está vacío.
• Desconecte la central de vapor. Abra la pestaña de llenado del depósito - fig.4.

• Utilice una jarra de agua, llénela hasta un máximo de 1,4 l de agua y viértala en el depósito procurando no superar el nivel “Máx” del depósito - fig.5.• Vuelva a cerrar la pestaña de llenado.
• Vuelva a conectar la central de vapor. Pulse el botón “Restart” de reinicio - fig.11, situado en el panel de control para seguir planchando. Cuando el piloto verde deje de parpadear, el vapor estará listo. Función TURBO (en función del modelo)
• Pulse 2 o 3 veces el botón de turbo para obtener puntualmente vapor extra:- para planchar los tejidos más gruesos,- para eliminar los falsos pliegues,- para un planchado vertical potente.Utilice la función turbo con precaución ya que la potencia excepcional del vaporpuede provocar quemaduras.TIPO DE TEJIDOSAJUSTE DEL BOTÓN

JUSTE DE LA TEMPERATURA Y DEL CAUDAL DE VAPOR EN FUNCIÓN DEL TIPO DE TEJIDO QUE VAYA A PLANCHAR:En la primera utilización o sino ha utilizado el vapordesde hace unos minutos:pulse varias veces seguidasel botón de vapor - fig.8 conla plancha alejada deltejido. Esto permitiráeliminar el agua fría delcircuito de vapor.Para los tejidos que no seanlino o algodón, mantenga laplancha a unos centímetrospara no quemarlos. Mantenimiento y limpieza Limpiar su central de vapor

• Noutiliceningúnproductodemantenimientoodeeliminacióndelacalparalimpiarlasuelaolacarcasa.• No pase nunca la plancha o la carcasa bajo el chorro del grifo.• Limpie regularmente la suela con una esponja no metálica.• Limpie de vez en cuando las partes plásticas con un paño suaveligeramentehumedecido.Truco: Para una limpieza másfácil y que noagreda lasuelade la plancha,utiliceunaesponja húmeda sobrelasuelaaun templada. 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 3132 Eliminar la cal fácilmente de su central de vapor: Para prolongar la vida útil de su central de vapor y evitar las proyecciones de cal, su central de vapor está equipada con un colector de cal integrado. Este colector, situado en la cuba, recupera

utomáticamente la cal que se forma en el interior. Principio de funcionamiento:

• Un piloto naranja “antical” parpadea en el panel de control para indicarle que tiene que lavar

l colector - fig.12. Atención, esta operación no debe llevarse a cabo mientras que lacentral de vaporno lleve desconectada más dedos horas y no se encuentre completamente fría. Para realizar esta operación, la central de vapor debe estar cerca de un fregadero, ya que el agua puede salir de la cuba al abrirla.

• Una vez la central de vapor completamente fría, retire el ocultacolector de cal - fig.13.

• Desatornille completamente el colector y retírelo de la carcasa. La cal acumulada se encuentra en la cuba - fig.14 y fig.15.

• Para limpiar bien el colector sólo tiene que lavarlo con agua del grifo y eliminar la cal que contiene - fig.16.

• Vuelva a colocar elcolectorensu compartimentoatornillándolo de nuevo completamente para asegurar la estanqueidad - fig.17.

• Vuelva a colocar el ocultacolector de cal en su sitio - fig.18. La próxima vez que utilice el aparato pulse el botón “restart” situado en el panel de control para apagar el piloto naranja “antical”. No introduzca productos liminadores de cal (vinagre,eliminadores de calindustriales...) para lavar la aldera ya que podríandañarla. Antes de proceder avaciar su central de vapor, eberá esperarobligatoriamente a que se nfríe durante más de 2horas, para evitar cualquierriesgo de quemadura. Guardar la central de vapor
• Apague el interruptor de encendido/apagado y desconecte la toma.• Coloque la plancha sobre la placa reposaplanchas de la central de vapor.• Abata el arco de sujeción sobre la plancha hasta oír el “clic” de bloqueo - fig.2 . De este modo, la planchaquedará bloqueada con total seguridad a la carcasa.• Guarde el cable eléctrico en su compartimento - fig. 19

• Ajustela salida del cable telescópico en la muesca. Agarre el extremo de la salida del cable y presione paraque la parte flexible retroceda hasta la base.• Guarde el cable de vapor en la pestaña corredera de almacenamiento. Agarre el cordón, dóblelo en dos demaneraaformarunbucle.Introduzcaelextremodeestebucleen lapestañacorredera yacontinuaciónempujelentamente hasta que vea aparecerel extremo del cable del otro ladodela pestaña corredera - fig. 20

• Deje enfriar la central de vapor antes de guardarla en un armario o en un lugar estrecho.• Puede guardar su central de vapor con total seguridad. Problemas Causas probables Soluciones La central de vapor no se enciende o el piloto de la plancha y el interruptor luminoso de encendido/apagado no se encienden. El aparato no está conectado a la electricidad. Asegúrese de que el aparato se encuentra bienconectadoa unatoma quefuncioney de que tiene corriente (interruptor de encendido/apagadoluminosoencendido). El agua corre por los orificios de la suela. Eltermostato estádesajustado:la temperatura sigue siendo demasiado baja. Póngase en contacto con el centro de servicio autorizado. Está utilizando vapor cuando la plancha aun no está suficientemente caliente. Compruebe el ajuste del termostato y del caudal de vapor. Espere a que el piloto de la plancha se haya apagado antes de accionar el botón de vapor. El agua se ha condensado en los tubos ya que estáutilizandoelvapor porprimeravez o noloha utilizadodesde hace tiempo. Pulse el botón de vapor fuera de la mesa de planchar hasta que la plancha emita vapor. Aparecen restos de agua en la ropa. La funda de la mesa está saturada de agua ya que no está adaptada a la potencia de una central de vapor. Asegúrese de tener una mesa adaptada (bandeja con rejilla que evita la condensación). Unos derrames blancos salen de los orificios de la suela. Su caldera está expulsando cal ya que no se ha limpiado regularmente. Lave el colector (véase § eliminar la cal de su central). ¿Tiene algún problema con la central de vapor? 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 3233

Problemas Causas probables SolucionesUnos derrames marrones salen de los rificios de la suela y manchan la ropa. Está utilizando productos químicos para

liminar la cal o aditivos en el agua de planchado.No añada nunca ningún producto en el epósito (véase § ¿qué agua se debeutilizar?). Póngase en contacto con elcentro de servicio autorizado. La suela está sucia o amarilla y puede

anchar la ropa.Está utilizando una temperatura emasiado elevada.Consulte nuestros consejos sobre el ajuste e las temperaturas. u ropa no se ha aclarado suficientementeohaplanchadounaprendanuevaantesdelavarla. segúrese de que la ropa está losuficientemente aclarada para eliminar loseventuales depósitos de jabón o productosquímicos de las prendas nuevas.Está utilizando almidón. Pulverice siempre el almidón en la cara dela prenda que no va a planchar. Hay poco o nada de vapor. Eldepósitoestávacío(pilotorojoencendido). Llene el depósito. Elcaudal devapor estáajustado almínimo. Aumente el caudal de vapor.La temperatura de la suela está ajustadaal máximo.La central de vapor funcionanormalmente, pero el vapor, muycaliente, esseco,y portantomenosvisible. Sale vapor alrededor del colector. El aparato está mal apretado. Apriete de nuevo el colector. La junta del colector está dañada. Póngase en contacto con el centro deservicio autorizado.El aparato está defectuoso. No utilice la central de vapor y póngase encontactoconelcentrodeservicioautorizado.El piloto rojo “depósito de agua extraíblevacío” está encendido.No ha pulsado el botón“Restart” de reinicio.Pulse el botón “Restart” dereinicio situado en el panel de control.Estásaliendo agua o vapor pordebajodelaparato.El aparato está defectuoso. No utilice la central de vapor ypóngase en contacto con el centro deservicio autorizado.El piloto “antical” está encendido. No ha pulsado el botón“Restart” de reinicio.Pulse el botón “Restart” dereinicio situado en el panel de control. ¡Contribuyamos a la protección del medio ambiente! Si no puede determinar la causa de una avería, acuda a un centro de servicio postventa autorizado.Su aparato contiene un gran número de materiales aprovechables o reciclables. Entréguelo en un punto de recogida o, en su defecto, en un centro de servicio autorizado para que se lleve a cabo sutratamiento. 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 3334 Recomendações importantes Conselhos de segurança
