Tipo di prodotto	Amplificatore audio a 4 canali
Marca	Macrom
Modello	Syn Tech 4.075
Potenza RMS (4 canali, 4 Ω)	4 x 75 W
Potenza RMS (4 canali, 2 Ω)	4 x 150 W
Potenza RMS (ponte, 4 Ω)	2 x 300 W
Potenza IHF 202	650 W
Risposta in frequenza	10 - 50 000 Hz (±1 dB)
Distorsione armonica totale	0,08 %
Rapporto segnale/rumore	>100 dB (pesatura IHF A)
Sensibilità di ingresso	200 mV - 4 V
Impedenza di ingresso	22 kΩ
Impedenza degli altoparlanti (stereo min.)	2 Ω
Impedenza degli altoparlanti (mono min.)	4 Ω
Alimentazione	14,4 V CC (11-16 V ammessi)
Dimensioni (L x A x P)	212 x 67 x 445 mm
Peso	5,1 kg
Funzioni principali	Selettore modo ingresso 4/2 canali, selettore modo uscita 4/3/2 canali, crossover Front/Rear (Low-Pass, High-Pass, Flat), regolazione continua delle frequenze (30-600 Hz), regolazione del guadagno, controllo esterno dei bassi (EBC), indicatore di stato Check Control
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare prodotti chimici.
Sicurezza	Protezioni contro surriscaldamento, sovraccarico e cortocircuito. Fusibili da sostituire con stesso amperaggio.
Ricambi e riparabilità	Contattare un rivenditore autorizzato MACROM o centro di assistenza per qualsiasi riparazione.

Domande frequenti - Syn Tech 4.075 Macrom

Come collegare l'alimentazione dell'amplificatore?

Collegare il connettore +BATT direttamente al positivo della batteria con un fusibile interposto. Il connettore GND deve essere collegato a un punto pulito del telaio dell'auto, mai al polo negativo della batteria. Il connettore REMOTE-ON si collega al filo di comando dell'accensione dell'autoradio.

Quale impedenza minima degli altoparlanti posso utilizzare?

In stereo, l'impedenza minima è di 2 Ω per canale. In configurazione a ponte (mono), l'impedenza minima è di 4 Ω.

Come configurare la modalità di ingresso 4CH/2CH?

Il selettore 4CH/2CH (riferimento 5) permette di scegliere: in posizione 4CH, collegare i quattro ingressi RCA; in posizione 2CH, collegare solo gli ingressi Front e gli ingressi Rear fungeranno da uscita By-pass.

Come regolare il crossover?

Utilizzare i selettori Crossover Front (riferimento 3) e Crossover Rear (riferimento 7). Scegliere Flat (piena banda), Low-Pass (filtro passa-basso) o High-Pass (filtro passa-alto). Successivamente, regolare la frequenza di taglio tra 30 Hz e 600 Hz con i potenziometri corrispondenti (riferimenti 4 e 8).

Cosa significa il LED di stato Check Control?

Il LED (riferimento 16) indica: bianco = unità spenta; verde = funzionamento normale; rosso = protezione attivata (surriscaldamento, sovraccarico o cortocircuito).

Come utilizzare il controllo esterno dei bassi (EBC)?

Il selettore (riferimento 17) attiva (On) o disattiva (Off) il controllo EBC. Collegare il controller EBC alla porta dedicata (riferimento 18) per regolare il livello dei bassi da 0 dB a -40 dB.

Posso mettere a ponte l'amplificatore per ottenere più potenza?

Sì, impostare il selettore della modalità di uscita (riferimento 6) su 2CH per una configurazione stereo a 2 canali con potenza doppia, o su 3CH per una configurazione stereo anteriore + mono posteriore a ponte.

Cosa fare se l'amplificatore non si accende?

Verificare i collegamenti di alimentazione: fusibile, cavo +BATT, massa GND e segnale REMOTE-ON. Assicurarsi che la tensione della batteria sia compresa tra 11 e 16 V. Se il LED rimane spento, consultare un rivenditore autorizzato.

Come pulire l'amplificatore?

Utilizzare un panno asciutto e morbido. Non utilizzare prodotti chimici o solventi che potrebbero danneggiare le superfici.

Dove trovare fusibili di ricambio?

Utilizzare fusibili dello stesso amperaggio di quelli originali. È possibile procurarseli presso un rivenditore MACROM o in un negozio di elettronica per auto.

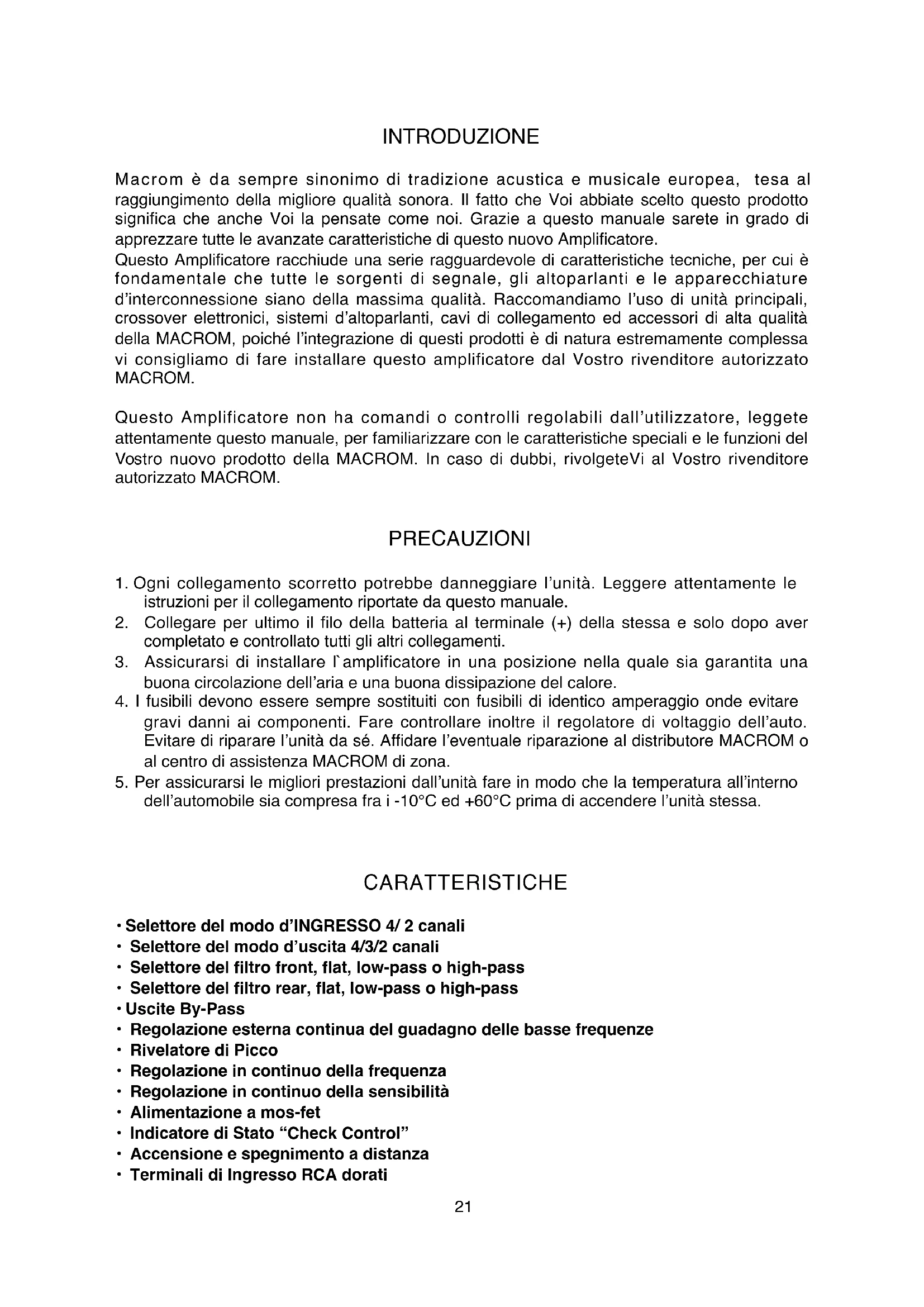

MANUALE UTENTE Syn Tech 4.075 Macrom

Manuale di Istruzioni

Macrom è da sempre sinonimo di tradizione acustica e musicae europea, tesa al raggiungimento della migliorie qualità sonora. Il fatto che Voi abbiate scelto quello prodotto significà cheanche Voi la pensate come moi. Grazie a questo manuale sarete in grado di apprezzare tutte le avanzate caratteristiche di quello nuovo Amplificatore.

Questo Amplificatore racchiude una seriese ragguardevole di caratteristiche tecniche, per cui è fondamentale che tutte le sorgenti di segnale, gli altoparlanti e le apparecchiature d'interconnessione siano della massima qualità. Raccomandiamo l'uso di unità principali, crossover elettronici, sistemi d'altoparlanti, cavi di collegamento ed accessori di alta qualità della MACROM, poiché l'integrazione di questi prodotti è di natura estremamente complessa vi consigliamo di fare installareQuesto amplificatore dal Vostro rivenditore autorizzato MACROM.

Questo Amplificatore non ha comandi o controli regolabili dall'utilizzatore, leggete attendamente questo manuale, per familiarizzato con le caratteristiche speciali e le funzioni del Vostro nuovo prodotto della MACROM. In caso di dubbi, rivolgeteVi al Vostro rivenditore autorizzato MACROM.

PRECAUZIONI

1. Ogni collegamento scorretto potrebbe danneggiare l'unità. Leggere attendamente le istruzioni per il collegamento riportate da quello manuale.
2. Collegare per il numero delle batteria al terminale (+) della stessa e solo dopo aver completato e controllato tutti gli altri collegamenti.
3. Assicurarsi di installare l'amplificatore in una posizione nella quale sera garantita una Buona circolazione dell'aria e una buona dissipazione del calore.
4. I fusibili devono essere sempre sostituiti con fusibili di identico amperaggio upone evitare gravi danni ai componenti. Fare controllare inoltre il regolatore di voltaggio dell'auto. Evitare di riparare l'unità da sé. Affidare l'eventuale riparazione al distributore MACROM o al centro di assistenza MACROM di zona.
5. Per assicurarsi le migliorie prestazioni dall'unità fare in modo che la temperatura all'interno dell'automobile sia compresa fra i -10^ ed +60^ prima di accendere l'unità stessa.

CARATTERISTICHE

• Selettore del modo d'INGRESSO 4/2 canali
• Selettore del modo d'uscita 4/3/2 canali
• Selettore del filtro front, flat, low-pass o high-pass
• Selettore del filtro rear, flat, low-pass o high-pass
• Uscite By-Pass
• Regolazione esterna continua del guadagno delleasse frequenze
  Rivelatore di Picco
• Regolazione in continuo della frequenza
• Regolazione in continuo della sensibilità
• Alimentazione a mos-fet
• Indicatore di Stato "Check Control"
• Accensione e spegnimento a distanza
• Terminali di Ingresso RCA dorati

CONTROLLERI & INDICATORI

1. Connettori d'Ingresso RCA Front: Permittono di collegare i cavi di uscita Pre della vostra unità principale all'ingresso dell'amplificatore. Questi ingressi piloteranno gli stadi finali della sezione FRONT.
2. Regolazione del Guadagno di Ingresso Front: Permette di regolare la sensibilità di ingressso dell'amplificatore che varia da 200mv a 4V.
   3 - Selettore del Crossover Front: permette la selezione del modo di uscita dell'amplificatore attivando ilrosso Low-Pass o High-pass.

a) Flat: l'amplificatore riprodurrà tutte la gamma audio in relazione al segnale applicato al proprio ingresso.
b) Low-Pass: attivazione del filtro passa basso,cision determinare la fine delleasse frequenze presenti sulle uscite Front.
c) High-Pass, attivazione del filtro passa basso,cision determinare la partenza delle alte frequenze presenti sulle uscite Front.

4·Regolazione Continua delle Frenze Low-Pass o High-Pass Front: una volta inserto il filtrto, high pass o low-pass, è possibile regolare il taglio di frequenza in modo continuo, compresa fra 30Hz a 600Hz.

5 • Selettore del modo d'Ingresso 4CH/2CH: Permette di selezionare la configurazione d'ingresso dell'amplificatore nei seguenti modi:

a) "4ch": è necessario collegare i quattro canali di ingresso, per far si che tutti i canali di uscite funzionino.

b) "2ch": Qualora si avesse a disposiposizione solo due segnali, provenienti dall'unità principale, è necessario collegarli all' ingresso Front, per far si che tutti e quello i canali in uscita funzionino.

Inquesta configurazione gli ingressi Rear fungono da uscita By-pass, con l'ingresso Front,cioe troverete esattamente lo stesso segnale per forma ed ampiezza. Nota:Le regolazioni della sensibilità resteranno comunique independenti

6 - Selettore del modo d'Uscita 4CH/3CH/2CH: Permette di selezionare la configurazione d'uscita dell'amplificatore nei seguenti modi:

a) "4ch" Configurazione 4 canali in uscita. In quello modo l'amplificatore più funzionare con una unsystema doppio stereo, front e rear.

b) "3ch" Configurazione 3 canali in uscita. In quello modo l'amplificatore può funzionare con una unsystema Front, in Stereo e Rear ponticellato in mono.

c) "2ch" Configurazione 2 canali in uscita. In quello modo l'amplificatore cui essere utilizzato come un tradizione amplificatore stereo a due canali avente una potenza doppiia.

Note: Con la configurazione "2ch", le regolazioni della sensibilità divertano indipendenti, cioè, la sezione Front regala la sensibilità del canale Sinistro, nelle sezione Rear regola la sensibilità del canale Destro. In altre se si volesse attivare il crossover è attivo solamente quello della sezione Rear, di consequencesa il suo controllo per la regolazione della frequenza.

CONTROLLI & INDICATORI

7 • Selettore del Crossover Rear: permette la selezione del modo di uscita dell'amplificatore attivando ilhetto Low-Pass o High-pass.

a) Flat: l'amplificatore riprodurrà tutte la gamma audio in relazione al segnale applicato al proprio ingresso.

b) Low-Pass: attivazione del filtro passa basso,cision determinare la fine delleasse frequenze presenti sulle uscite Rear.

c) High-Pass, attivazione del filtro passa basso,cision determinare la partenza delle alte frequenze presenti sulle uscite Rear.

8·Regolazione Continua delle Frenuze Low-Pass o High-Pass Rear:una volta inserto il filtrlo, high pass o low-pass, è possibile regolare il taglio di frequenza in modo continuo, compresa fra 30Hz a 600Hz..

1. Regolazione del Guadagno di Ingresso Rear: Permette di regolare la sensibilità di ingresso dell'amplificatore che varia da 200mv a 4V.

1. Connettori d'Ingresso RCA Rear: Permittono di collegare i cavi di uscita Pre della vostra unità principale all"ingresso dell' amplificatore. Questi ingressi piloteranno gli stadi finali della sezione Rear.

17 Selettore per il Controllo Esterno dei Bassi: permette di attivare o External Bass Control disattivare il controllo esterno delleasse frequenze. OnOff

18 -Porta per il collegamento dell' EBC: Tramite l'apposto controlo EBC è possibile agire sul livello delleasse frequenze fra 0dB e-40dB.

Sensibilità d'uscita Pre-Output 1:1

Passa alto, Front e Rear (30-600)Hz

Passa basso, Front e Rear (30-600)Hz

Pendenza d'incrocio

12 dB/Octave

Risposta in frequenza +/- 1 dB 10 - 50.000 Hz

Distorsione armonica totale 0,08%

Rapporto Segnale-Rumore pesato IHF A > 100 dB

Sensibilità d'ingresso - Impedenza 200-4000 mV/22 komhs

Impedenza degli altoparlanti

Stereo Min.2 ohms

Mono

Min.4 ohms

Alimentazione

14,4 V DC (11 - 16 V ammessi)

Peso

5,1 Kg

Dimensioni

212(L) x 67(A) x 445(P) mm

A causa delle continu migliorie apporte al prodotto, le caratteristiche e il disegno sono essere soggetti a variazionienza preavviso.

CONTROLLI & INDICATORI

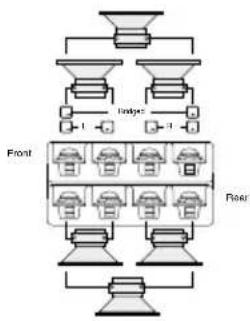

11 •Connettore speakers: Uscite per il collegamento degli altoparlanti.

L'amplificatore permette il collegamento di altoparlanti con impedenza minima di 2 ohm, per canale in configurazione stereo, perché per il collegamento in mono "Bridged" con impedenza di 4 ohm.

Qualora si utilizzasse la configurazione 3 canali, l'impedenza totale non deve superare il valore minimo di 2 ohm.

Assicurarsi di osservare la corretta polarità nel collegamento degli altoparlanti. Non lasciate

che cavi non adeguatamente isolati vengano a contatto con la massa, parti metalliche dell'auto o facciano contatto fra di loro.

3-channel configuration 2-channel configuration 1-channel configuration

12 - Fusibile: Quando sostuite il fusabile assicuratevi di sostuirlo con uno dello stesso amperaggio. L'uso di fusibili scorretti potrebbe comportare gravi danni ai componenti.

13 • Connettore + BATT: Collegare direttamente al positivo "+" della batteria,tramite un fusabileippo vicino alla stessa,con un cavo di sezione adeguata al passaggio di corrente.

Non collegate quello terminale con il circuito elettrico esistente dell'auto.

14 • connettore REMOTE-ON: Collegare al filo di uscita di accensione remote-on (accensione a distance) o dell'antenna automatica provenienti dall'unità principale. Questo permette di accendere e spegnere l'amplificatore tramite l'unità principale.

15 • Connettore GND: Collegare quello morsetto di massatramite un cavo di sezione adeguata ad un punto pulito della parte metallica dello scassis dell'automobile, se possibile ad una vite gia installata.

Non collegare mai quello morsetto direttamente al negativo della batteria, potrebbe causare dei fastidiosi ronzii durante il funzionamento del veicolo.

16 · indicator check control: Questo led indica lo stato di funzionamento dell' amplificatore.

BIANCO: I'unità è spenta

VERDE: I'unità funzione perfettamente.

ROSSO: l'unità è in protezione, quello amplificatore è provvisto di tre protezioni:

• Surriscaldamento, nel caso in cui vi siano errors d'installazione e l'amplificatore si surriscalda, l'unità entra in protezione prima di danneggiarsi. Appena la temperatura tornerà normale e gli errors totti, l'unità riprenderà automaticamente il normale funzionamento.

• Sovraccarichi, nel caso in cui più altoparlanti vengano collegati all' amplificatore e l'impenenza totale scenda tutto i limiti sostabiliti "1 ohm", l'amplificatore va in protezione.

Per ripristinare il funzionamento è necessario spagnere e riaccendere l'unità principale.

• Certo circuito in uscita, in caso di cortocircuito sulle uscite altoparlanti l'unità entra in protezione per prevenir seri danni ai transistor finali. Il ritorno allo stato di normale funzionamento si ottiene rimuovendo il cortocircuito e riaccendendo l'unità principale.
