MANUALE UTENTE 42.29 Macrom

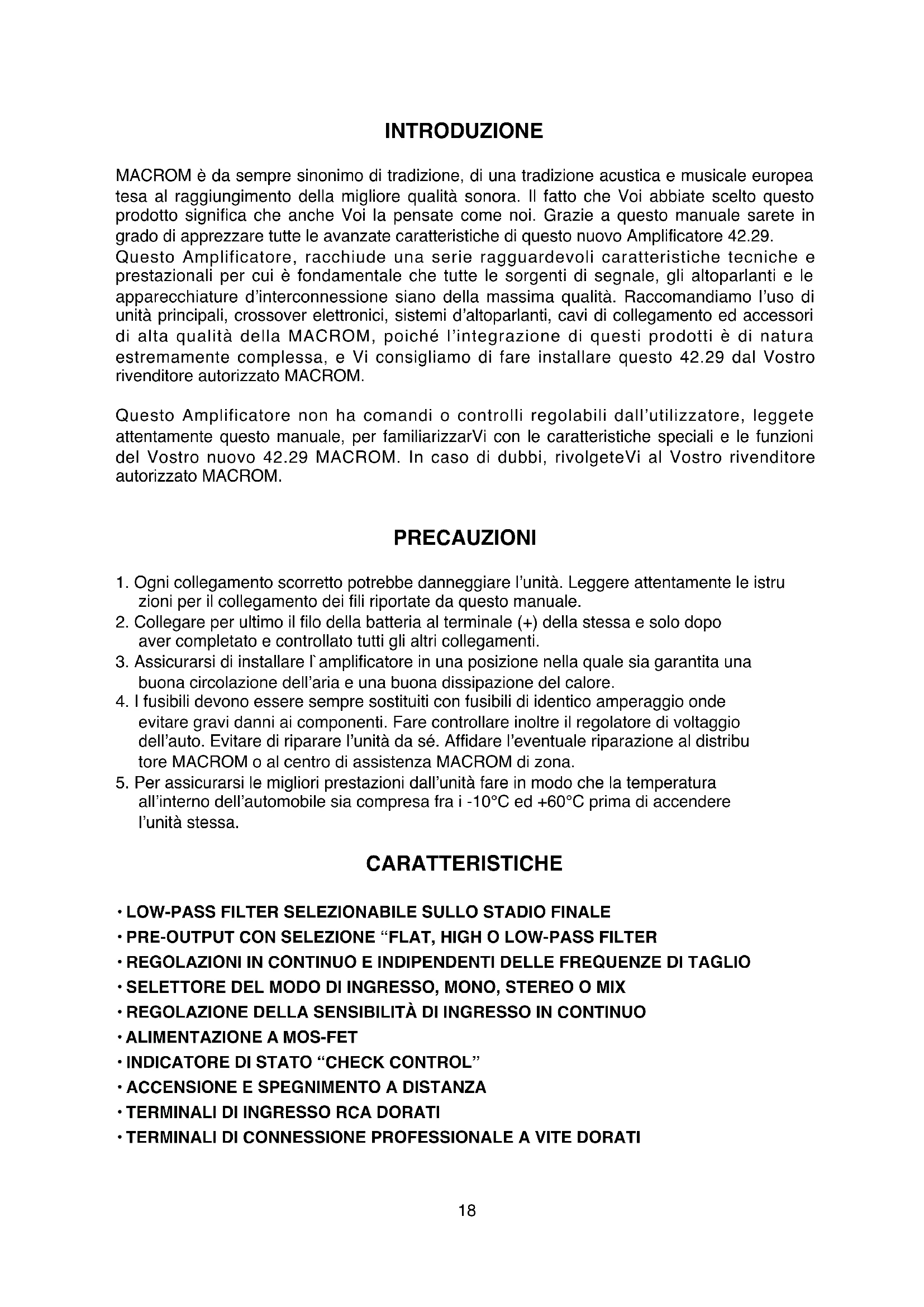

MACROM è da sempre sinonimo di tradizione, di una tradizione acustica e musicale europea tesa al raggiungimento della migliore qualità sonora. Il fatto che Voi abbiate scelto questo prodotto significa che anche Voi la pensate come noi. Grazie a questo manuale sarete in grado di apprezzare tutte le avanzate caratteristiche di questo nuovo Amplificatore 42.29.

Questo Amplificatore, racchiude una serie ragguardevoli caratteristiche tecniche e prestazionali per cui è fondamentale che tutte le sorgenti di segnale, gli altoparlanti e le apparecchiature d'interconnessione siano della massima qualità. Raccomandiamo l'uso di unità principali, crossover elettronici, sistemi d'altoparlanti, cavi di collegamento ed accessori di alta qualità della MACROM, poiché l'integrazione di questi prodotti è di natura estremamente complessa, e Vi consigliamo di fare installare questo 42.29 dal Vostro rivenditore autorizzato MACROM.

Questo Amplificatore non ha comandi o controlli regolabili dall'utilizzatore, leggete attentamente questo manuale, per familiarizzarVi con le caratteristiche speciali e le funzioni del Vostro nuovo 42.29 MACROM. In caso di dubbi, rivolgeteVi al Vostro rivenditore autorizzato MACROM.

PRECAUZIONI

1. Ogni collegamento scorretto potrebbe danneggiare l'unità. Leggere attentamente le istruzioni per il collegamento dei fili riportate da questo manuale.
2. Collegare per ultimo il filo della batteria al terminale (+) della stessa e solo dopo aver completato e controllato tutti gli altri collegamenti.
3. Assicurarsi di installare l'amplificatore in una posizione nella quale sia garantita una buona circolazione dell'aria e una buona dissipazione del calore.
4. I fusibili devono essere sempre sostituiti con fusibili di identico amperaggio onde evitare gravi danni ai componenti. Fare controllare inoltre il regolatore di voltaggio dell'auto. Evitare di riparare l'unità da sé. Affidare l'eventuale riparazione al distributo MACROM o al centro di assistenza MACROM di zona.
5. Per assicurarsi le migliori prestazioni dall'unità fare in modo che la temperatura all'interno dell'automobile sia compresa fra i -10°C ed +60°C prima di accendere l'unità stessa.

CARATTERISTICHE

• LOW-PASS FILTER SELEZIONABILE SULLO STADIO FINALE
• PRE-OUTPUT CON SELEZIONE "FLAT, HIGH O LOW-PASS FILTER
• REGOLAZIONI IN CONTINUO E INDIPENDENTI DELLE FREQUENZE DI TAGLIO
• SELETTORE DEL MODO DI INGRESSO, MONO, STEREO O MIX
• REGOLAZIONE DELLA SENSIBILITÀ DI INGRESSO IN CONTINUO
  • ALIMENTAZIONE A MOS-FET
• INDICATORE DI STATO "CHECK CONTROL"
• ACCENSIONE E SPEGNIMENTO A DISTANZA
  • TERMINALI DI INGRESSO RCA DORATI
  • TERMINALI DI CONNESSIONE PROFESSIONALE A VITE DORATI

CONTROLLI & INDICATORI

1 · CONNETTORI D'INGRESSO RCA: Collegare i cavi di uscita Pre della vostra unità principale ai connettori di ingresso.
2 · SELETTORE DEL MODO DI INGRESSO: Permette di selezionare la configurazione dell'amplificatore nei seguenti modi:

a) STEREO "ST" qualora venga utilizzato come Amplificatore con due canali in configurazio ne stereo "sinistro e destro.
b) MONO "L mono" qualora venga pilotato da un solo segnale di ingresso "Left" e le uscite ponticellate in mono "Bridged". NOTA: in questa configurazione il segnale presente su terminale RCA di uscita Pre-Output "Right" non sarà disonibile.
c) MIX "L+R" qualora venga utilizzatoper pilotare uno o più Subwoofer utilizzano le configurazione 1, 2 o 3 canali in uscita. I segnali di ingresso so verranno così sommati fra di loro ottenendo un unico segnale. NOTA: Sulle uscite Pre-Output i segnali saranno in ogni caso Stereo.

L(mono) ST L+R

L(mono) ST L+R

L(mono) ST L+R

3 · REGOLAZIONE DEL GUADAGNO DI INGRESSO: La sensibilità di ingresso varia da 200mV a 2V. Per tutte le unità Macrom utilizzate la posizione centrale.

Qualora doveste collegare unità non Macrom, ma che possiede uscite preamplificate del tipo RCA, procedere nel seguente modo:

a) Collocare il controllo di volume della vostra unità a 3/4 dell'uscita massima.
b) Girarte il controllo di guadagno di ingresso dell'amplificatore in modo da ottenere la massima pressione sonora ma senza alcuna distorsione

4 · INTERRUTTORE DI SELEZIONE LOW-PASS: permette la selezione del modo di uscita dell'amplificatore attivando il filtro crossover Low-Pass.

a) Flat, l'amplificatore riproduce tutta la gamma di frequenza da 20 a 20kHz
b) Low, l'amplificatore riprodurrà solo le basse frequenze.

Flat Low

Flat Low

5 · REGOLAZIONE DELLA FREQUENZE LOW-PASS: Questa regolazione permette di variare in continuo, da 30 a 600 Hz la frequenza del passa basso, cioè determinare la fine della gamma audio presente sulle uscite dell'amplificatore e dell'uscita Pre-Output qualora fosse selezionato il filtro Low-Pass.

6 · REGOLAZIONE DELLA FREQUENZE HIGH-PASS: Questa regolazione permette di variare in continuo, da 30 a 600 Hz la frequenza

del passa alto, cioè determinare la partenza della gamma audio presente sulle uscite Pre-Output.

7 · INTERRUTTORE DI SELEZIONE PRE-OUTPUT: permette la selezione del modo di

uscitadel Pre-Output nei seguenti modi;

a) FLAT, sulle uscite pre-output sarà presente un segnale identico a quello applicato all'ingresso, di forma e ampiezza.
b) LOW, sulle uscite pre-output sarà presente un segnale passa-basso per poter pilotare un ulteriore amplificatore. Le frequenze possono essere variate tramite il controllo delle regolazioni FREQUENZE LOW-PASS "5".
b) HIGH, sulle uscite pre-output sarà presente un segnale passa-alto per poter pilotare un ulteriore amplificatore. Le frequenze possono essere variate tramite il controllo delle rego

CONTROLLI & INDICATORI

8 · CONNETTORI DI USCITA RCA PRE-OUTPUT: Collegare ad un supplementare amplificatore che utilizzerete secondo il modo selezionato precedentemente.

9 · CONNETTORE SPEAKER: Uscite per il collegamento degli altoparlanti.

L'amplificatore permette il collegamento di altoparlanti di impedenza minima di 1 ohm per canale in configurazione stereo, mentre per il collegamento in mono “Bridged” un impedenza di 2 ohm. Qualora si utilizzasse la configurazione 3 canali l'impedenza totale non deve superare il valore minimo di 2 ohm.

Assicurarsi di osservare la corretta polarità e la fase nel collegamento degli altoparlanti.

Non lasciate che cavi non adeguatamente isolati vengano in contatto con la massa, parti metalliche dell'auto o facciano contatto fra di loro.

Configurazione 3 canali Configurazione 2 canali Configurazione 1 canale

10 · FUSIBILE: Quando sostituite i fusibili, assicuratevi di sostituire il fusibile esaurito con uno dello stesso amperaggio. L'uso dei fusibili scorretti potrebbe comportare gravi danni ai componenti.

11 · CONNETTORE + BATT: Collegare direttamente al + della batteria tramite un fusibile posto vicino alla stessa con un cavo di sezione adeguata. Non collegate questo cavo con il circuito elettrico dell'auto (p. es. il circuito delle plafoniere o dell'autoradio, ecc.).

12 · CONNETTORE GND: Collegare il morsetto di massa tramite un cavo di sezione adeguata ad un punto pulito della parte metallica dello chassis dell'automobile, (se possibile ad una vite già installata).

13 · CONNETTORE REMOTE-ON: va collegato al filo di uscita di accensione remote-on (accensione a distanza) o dell'antenna automatica provenienti dall'unità principale. Questo permette di accendere e spegnere il 42.29 tramite l'unità principale.

14 · INDICATORE CHECK CONTROL: Questo led indica lo stato di funzionamento dell'amplificatore.

BIANCO: l'unità è spenta

VERDE: l'unità funziona perfettamente.

ROSSO: l'unità è in protezione. Il 42.29 è provvisto di tre protezioni,

- Surriscaldamento, nel caso vi siano errori d'installazione l'unità entra in protezione prima di danneggiarsi. Appena la temperatura tornerà normale, l'unità riprenderà automaticamente il normale funzionamento.

- Sovraccarichi, nel caso più altoparlanti vengano collegati all'amplificatore e, l'impedenza totale scenda sotto i limiti sopportabili "1 ohm", l'amplificatore si autoprotegge entrando in protezione. Per riprestinare il funzionamento è necessario spegnere e riaccendere l'unità principale.

- Corto circuito in uscita, in caso di cortocircuito sulle uscite altoparlanti l'unità entra in protezione per prevenire seri danni ai transistor finali. Il ritorno allo stato di normale funzionamento si ottiene rimuovendo il cortocircuito e riaccendendo l'unità principale.

DATI TECNICI

Massima Potenza 450 W

Nominale RMS 4 Ohm 90 W x 2

Nominale RMS 2 Ohm 180 W x 2

Nominale RMS Mono Bridged 4 Ohm 350 W x 1

Controllo Low-Pass (sezione amplificatore o Pre-output) 30 - 600 Hz a 12dB/ottava

Controllo High-Pass (sezione Pre-Output) 30 - 600 Hz a 12dB/ottava

Sensibilità di uscita Pre-Output 1-1

Risposta in frequenza ± 1 dB 10-50.000 Hz

Distorsione armonica totale 0,08%

Rapporto Segnale/Rumore pesato IHF A >100 dB

Sensibilità d'ingresso/Impedenza 200 - 2.000mV /22 kOhm

Impedenza degli altoparlanti

Stereo Min. 1 Ohm

Alimentazione 14,4 V DC (11-16 V ammessi)

Peso 2,65 kg

Dimensioni

217(L)x49(A)x280(P) mm

A causa delle continue migliorie apportate al prodotto, le caratteristiche e il disegno possono essere soggetti a variazioni senza preavviso.
