MODE D'EMPLOI 42.29 Macrom

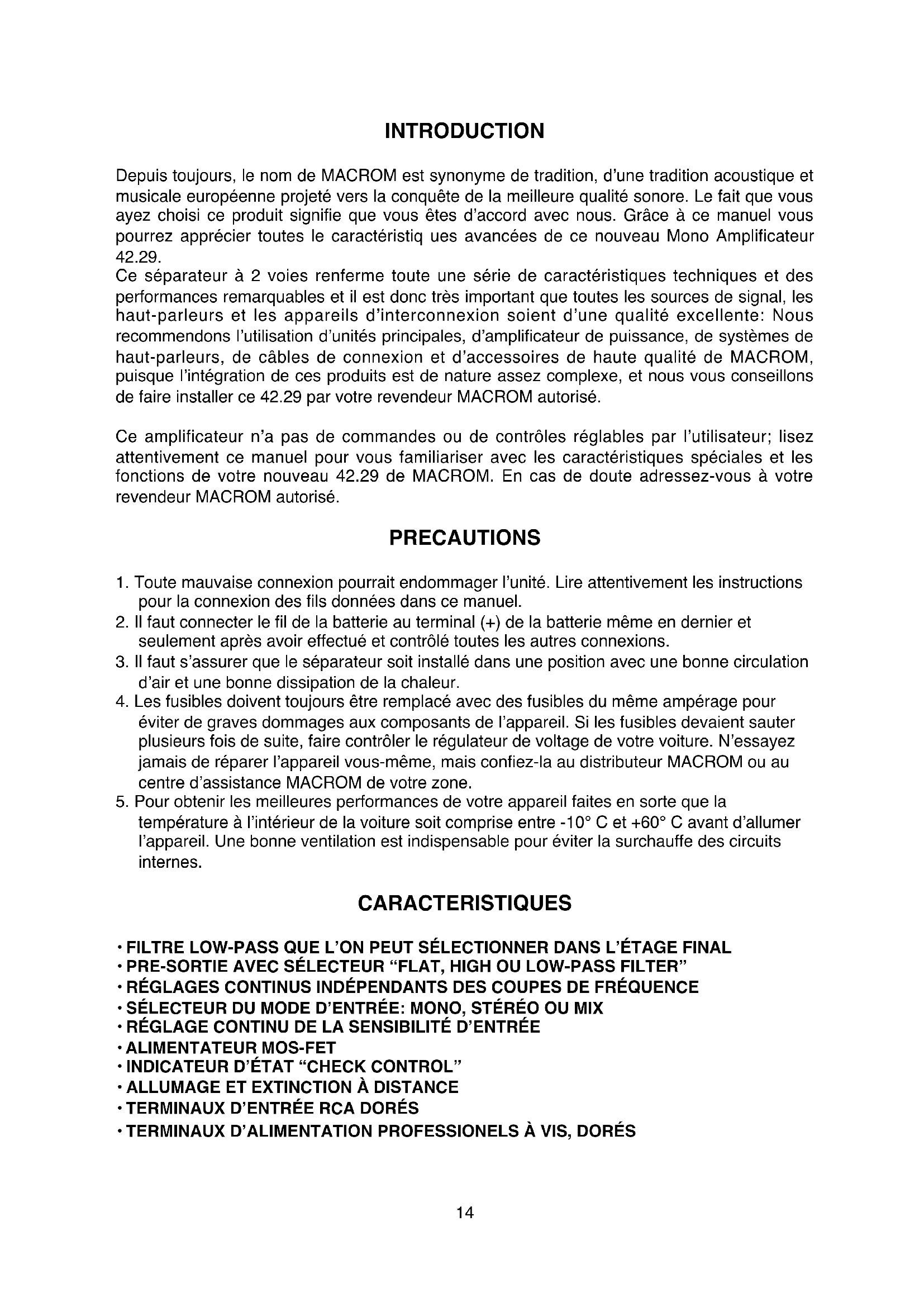

Ce séparateur à 2 voies renferme toute une série de caractéristiques techniques et des performances remarquables et il est donc très important que toutes les sources de signal, les haut-parleurs et les appareils d’interconnexion soient d’une qualité excellente: Nous recommendons l’utilisation d’unités principales, d’amplificateur de puissance, de systèmes de haut-parleurs, de câbles de connexion et d’accessoires de haute qualité de MACROM, puisque l’intégration de ces produits est de nature assez complexe, et nous vous conseillons de faire installer ce 42.29 par votre revendeur MACROM autorisé. Ce amplificateur n’a pas de commandes ou de contrôles réglables par l’utilisateur; lisez attentivement ce manuel pour vous familiariser avec les caractéristiques spéciales et les fonctions de votre nouveau 42.29 de MACROM. En cas de doute adressez-vous à votre revendeur MACROM autorisé. PRECAUTIONS
1. Toute mauvaise connexion pourrait endommager l’unité. Lire attentivement les instructions
pour la connexion des fils données dans ce manuel.
2. Il faut connecter le fil de la batterie au terminal (+) de la batterie même en dernier et
seulement après avoir effectué et contrôlé toutes les autres connexions.
3. Il faut s’assurer que le séparateur soit installé dans une position avec une bonne circulation
d’air et une bonne dissipation de la chaleur.
4. Les fusibles doivent toujours être remplacé avec des fusibles du même ampérage pour
éviter de graves dommages aux composants de l’appareil. Si les fusibles devaient sauter plusieurs fois de suite, faire contrôler le régulateur de voltage de votre voiture. N’essayez jamais de réparer l’appareil vous-même, mais confiez-la au distributeur MACROM ou au centre d’assistance MACROM de votre zone.
5. Pour obtenir les meilleures performances de votre appareil faites en sorte que la
température à l’intérieur de la voiture soit comprise entre -10° C et +60° C avant d’allumer l’appareil. Une bonne ventilation est indispensable pour éviter la surchauffe des circuits internes. CARACTERISTIQUES
1 • CONNECTEURS D’ENTREE RCA: reliez les fils de sortie Pre de l’unité principale aux connecteurs d’entrée. 2 • SELECTEUR DU MODE D’ENTREE: permet de sélectionner la configuration de l’amplificateur, comme suit: a) STEREO “ST”: lorsque l’amplificateur est utilisé comme un systéme stéréo à deux canaux “gauche + droit”; b) MONO “L mono” lorsque un seul signal “Left” pilote l’amplificateur et les sorties sont pontées en monophonie. NOTE: dans cette configuration il n’y a pas de signal au terminal de sortie RCA de pre-sortie “Right”; c) MIX “L+R”: lorsque l’amplificateur pilote un ou plusieurs subwoofers en utilisant les configurations à 1, 2 ou 3 canaux de sortie. Les signaux d’entrée seront ainsi mélangés et l’on obtient un seul signal. NOTE: De toute façon, les signaux aux sorties Pre-Output sont toujours stéréo. 3 • REGLAGE DU GAIN A L’ENTREE: la sensibilité d’entrée varie de 200 mV à 2V. Sélectionnez la position centrale pour toutes les unités MACROM. Si vous désirez relier une unité non Macrom, mais qui toutefois possède des sorties préamplifiées du type RCA, procédez de la manière suivante: a) réglez le volume de l’unité principale à 3/4 du niveau maximum de sortie; b) réglez le contro^le du gain à l’entrée de l’amplificateur de façon à obtenir la pression sonore maximum sans distorsion. 4 • SELECTEUR LOW-PASS: gr^ace à cet interrupteur, on peut sélectionner le mode de sortie de l’amplificateur en activant le séparateur Low-Pass. a) Flat: l’amplificateur reproduit toute la gamma des fréquences, de 20 Hz à 20 kHz b) Low: l’amplificateur ne reproduit que les fréquences basses. 5 • REGLAGE DE LA FREQUENCE LOW-PASS: permet le réglage continu, entre 30 et 600 Hz, de la fréquence du passe-bas, c’est à dire qu’il permet de déterminer la fin de la gamme audio présente aux sorties de l’amplificateur et à la sortie Pre- output si l’on a sélectionné le filtre Low Pass. 6 • REGLAGE DE LA FREQUENCE HIGH-PASS: permet le réglage continu, entre 30 et 600 Hz, de la fréquence du pass- haut, c’est à dire qu’il permet de déterminer le départ de la gamme audio présente aux sorties Pre-Output. 7 • SELECTEUR PRE-OUTPUT: permet de sélectionner le mode de sortie du Pre-Output, comme suit: a) FLAT: un signal ayant la m^eme forme et amplitude que celui d’entrée est présent aux sorties Pre-Output; b) LOW: un signal passe-bas est présent aux sorties Pre-Output afin de piloter un amplificateur supplémentaire. On peur varier les fréquences au moyen du réglage FREQUENCES LOW-PASS “5”; c) HIGH: un signal passe-haut est présent aux sorties Pre-Output afin de piloter un amplificateur supplémentaire. On peur varier les fréquences au moyen du réglage FREQUENCES HIGH-PASS “6”; 600Hz30Hz 150Hz 33Hz 36Hz 45Hz 70Hz 100Hz 250Hz 340Hz 470Hz 520Hz 580Hz Flat Low Flat Low 20Hz 20kHz20Hz 30>600Hz L(mono) ST L+R L(mono) ST L+R L(mono) ST L+R 20Hz 20kHz20Hz 30>600Hz Flat Low High Flat Low High Flat Low High 30>600Hz 20kHz O/M 42.29 26/06/02 10:19 Page 1516
CONTROLES ET INDICATEURS
8 • CONNECTEURS DE SORTIE RCA PRE-OUTPUT: il faut les relier à un amplificateur supplémentaire que l’on utilisera selon le mode sélectionné auparavant. 9 • CONNECTEUR SPEAKER: sorties pour la connexion des haut-parleurs. L’amplificateur permet la connexion de haut-parleurs ayant une impédance minimum de 1 ohm par canal dans la configuration stéréo et una impédance minimum de 2 ohm quand la connexion est pontée en monophonie. Si l’on utilise la configuration à 3 canaux, l’impédance totale ne doit pas e^tre supérieure à une valeur minimum de 2 ohm. Assurez-vous d’observer la bonne polarité et la phase pendant la connexion des haut- parleurs. Evitez que les fils non isolés puissent entrer en contact avec la masse, avec les parties métalliques de la voiture ou ne fassent contact entre eux. 10 • FUSIBLE: si des fusibles doivent être remplacés il faut s’assurer qu’ils soient remplacés avec des fusibles ayant le même ampérage. Si l’on utilise des fusibles avec un ampérage différent, les composants de l’unité pourraient être gravement endommagés. 11 • CONNECTEUR + BAT: il doit être relié directement au pôle positif (+) de la batterie en interposant un fusible près de celle-ci. Il faut utiliser un fil ayant une section adéquate. Ne reliez pas ce connecteur au circuit électrique de la voiture (par exemple, lumières internes, autoradio etc.). 12 • CONNECTEUR GND (Masse): il doit être relié, en utilisant un fil ayant une section adéquante, à un point métallique proprie du châssis de la voiture (si possible à une vis déjà installée). 13 • CONNECTEUR REMOTE-ON: il doit être relié au fil de sortie de l’allumage remote-on (allumage à distance) ou de l’antenne automatique qui sort de l’unité principale. Ceci permet d’allumer et d’éteindre le 42.29 en allumant et éteignant l’unité principale. 14 • LED CHECK CONTROL: cette LED indique l’état de fonctionnement de l’amplificateur. BLANC: l’unité est éteinte VERT: l’unité fonctionne très bien. ROUGE: l’unité est entrée en état de protection. Le 42.29 est èquipé de trois pretections différentes: - surchauffe: en cas d’erreurs d’installation, l’unité entre en état de protection avant de subir des dommages. Dès que la température retourne à des valeurs normales, l’unité reprend son fonctionnemen normal; - surcharge: si plusieurs haut-parleurs sont connectés à l’amplificateur et l’impédance totale est inférieure au seuil permis (0,5-1 ohm) l’amplificateur entre automatiquement en état de protection. Pour que l’unité reprenne son fonctionnement normal, il faut éteindre et allumer de nouveau l’unité principale; - court circuit à la sortie: en cas de court circuit à la sortie des haut-parleurs, l’unité entre en état de protection pour prévenir de sérieux dommages aux transistors finaux. Pour qu’elle revienne à l’état de fonctionnement normal, il faut éliminer le court circuit et allumer de nouveau l’unité principale.
