Produkttyp	2-Kanal-Verstärker / Mono
Marke	Macrom
Modell	42.29
Abmessungen (L x H x T)	217 x 49 x 280 mm
Gewicht	2,65 kg
Betriebsspannung	14,4 V DC (11 - 16 V zulässig)
Maximale Leistung	450 W
RMS-Leistung (4 Ohm)	90 W x 2 Kanäle
RMS-Leistung (2 Ohm)	180 W x 2 Kanäle
RMS-Leistung gebrückt (4 Ohm)	350 W x 1 Kanal
Minimale Lautsprecherimpedanz (Stereo)	1 Ohm
Minimale Impedanz (mono gebrückt)	2 Ohm
Eingangsempfindlichkeit	200 - 2000 mV
Eingangsimpedanz	22 kOhm
Frequenzgang	10 Hz - 50 000 Hz
Gesamtklirrfaktor	0,08 %
Signal-Rausch-Verhältnis	> 100 dB
Tiefpassfilter	30 - 600 Hz, 12 dB/oct
Hochpassfilter (Pre-Output)	30 - 600 Hz, 12 dB/oct
Eingangsanschlüsse	Vergoldete RCA
Lautsprecherausgangsanschlüsse	Schraubklemmen
LED-Anzeige	Check Control (weiß/grün/rot)
Schutzfunktionen	Überhitzung, Überlast, Kurzschluss
Fern-Einschaltung	Ja (REMOTE-ON)
Pflege	Mit einem weichen, trockenen Tuch reinigen
Ersatzteile	Sicherungen bei autorisierten Macrom-Händlern erhältlich

Häufig gestellte Fragen - 42.29 Macrom

Wie schließe ich den Verstärker an das Autoradio an?

Verbinden Sie die Vorverstärkerausgänge (RCA) des Autoradios mit den RCA-Eingängen des Verstärkers. Schließen Sie das REMOTE-ON-Kabel an den automatischen Antennenausgang des Autoradios an. Verbinden Sie die Stromversorgung (+BAT) direkt mit der Batterie über eine Sicherung und die Masse (GND) mit einem Metallpunkt am Fahrgestell.

Welche Art von Lautsprechern kann ich verwenden?

Im Stereomodus verwenden Sie Lautsprecher mit einer Impedanz von mindestens 1 Ohm pro Kanal. Im gebrückten Monomodus beträgt die Mindestimpedanz 2 Ohm. Beachten Sie die Polarität und vermeiden Sie Kurzschlüsse.

Wie stelle ich den Eingangsverstärkung ein?

Stellen Sie die Lautstärke des Autoradios auf 3/4 des Maximums. Drehen Sie den GAIN-Regler des Verstärkers, bis die maximale Lautstärke ohne Verzerrung erreicht ist. Die Empfindlichkeit liegt zwischen 200 mV und 2 V.

Was bedeutet die Check-Control-LED?

Die Check Control-LED zeigt den Status: weiß = aus, grün = normaler Betrieb, rot = Schutz aktiv (Überhitzung, Überlast oder Kurzschluss).

Wie verwende ich den Tiefpassfilter?

Stellen Sie den LOW-PASS-Wahlschalter auf 'Low'. Stellen Sie die Grenzfrequenz mit dem entsprechenden Potentiometer zwischen 30 und 600 Hz ein. Für dämpfungsfreien Betrieb wählen Sie 'Flat'.

Kann ich den Verstärker im Stereo- und Monomodus verwenden?

Ja, mit dem EINGANGSMODUS-Wahlschalter. Wählen Sie 'ST' für Stereo, 'L mono' für ein Monosignal auf dem linken Kanal oder 'L+R' zum Mischen der beiden Eingänge zu Mono (ideal für einen Subwoofer).

Was tun, wenn der Verstärker in den Schutzmodus geht?

Wenn die LED rot wird, überprüfen Sie zuerst die Temperatur (Überhitzung), dann die Lautsprecherimpedanz (Überlast) und schließlich die Ausgangskabel (Kurzschluss). Nach Behebung des Problems schalten Sie das Autoradio aus und wieder ein, um den Verstärker zurückzusetzen.

Wie hoch ist die tatsächliche RMS-Leistung?

Die RMS-Leistung beträgt 90 W x 2 bei 4 Ohm, 180 W x 2 bei 2 Ohm und 350 W x 1 in gebrückter Konfiguration bei 4 Ohm. Die maximale Leistung beträgt 450 W.

Wie reinige ich den Verstärker?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen des Staubs. Verwenden Sie niemals Chemikalien oder Flüssigkeiten. Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie es reinigen.

Wo finde ich Ersatzteile wie Sicherungen?

Sicherungen müssen durch Modelle mit gleicher Stromstärke ersetzt werden. Wenden Sie sich an Ihren autorisierten Macrom-Händler oder ein Servicecenter, um Originalteile zu erhalten.

BEDIENUNGSANLEITUNG 42.29 Macrom

INTRODUCTION....11
PRECAUTIONS 11
EIGENSCHAFTEN 11
EINSTELLUNGEN UND ANZEIGEN 12-13
TECHNISCHE DATEN 14

“FRANCAIS”

INTRODUCTION....15
PRECAUTIONS 15
CARACTERISTIQUES 15
CONTROLES ET INDICATEURS 16-17
DONNEES TECHNIQUES 18

"ITALIANO "

INTRODUZIONE....19
PRECAUZIONI 19
CARATTERISTICHE....19
CONTROLLI & INDICATORI 20-21
DATI TECNICI....22

“ ESPAÑOL ”

INTRODUCTION....23
PRECAUTIONS 23
CARACTERÍSTICAS 23
CONTROLES & INDICADORES 24-25
DATOS TÉCNICOS....26

CONNECTIONS / ANSCHLUSSE / CONNEXIONES / COLLEGAMENTI / CONEXIONES

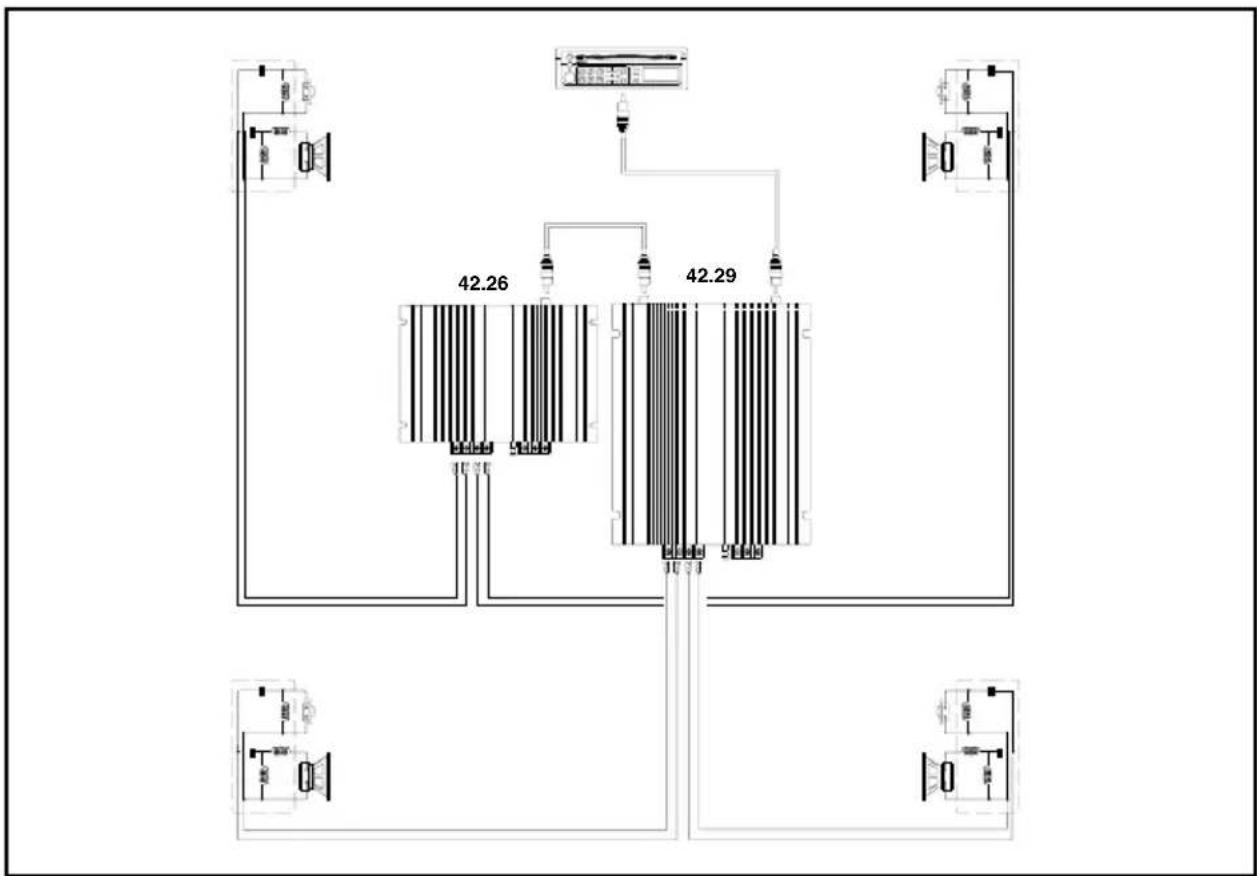

SYSTEM CHART / SYSTEM-DIAGRAMM / EXEMPLES DE SYSTEME / DIAGRAMMA DI SISTEMA / DIAGRAMA DEL SISTEMA

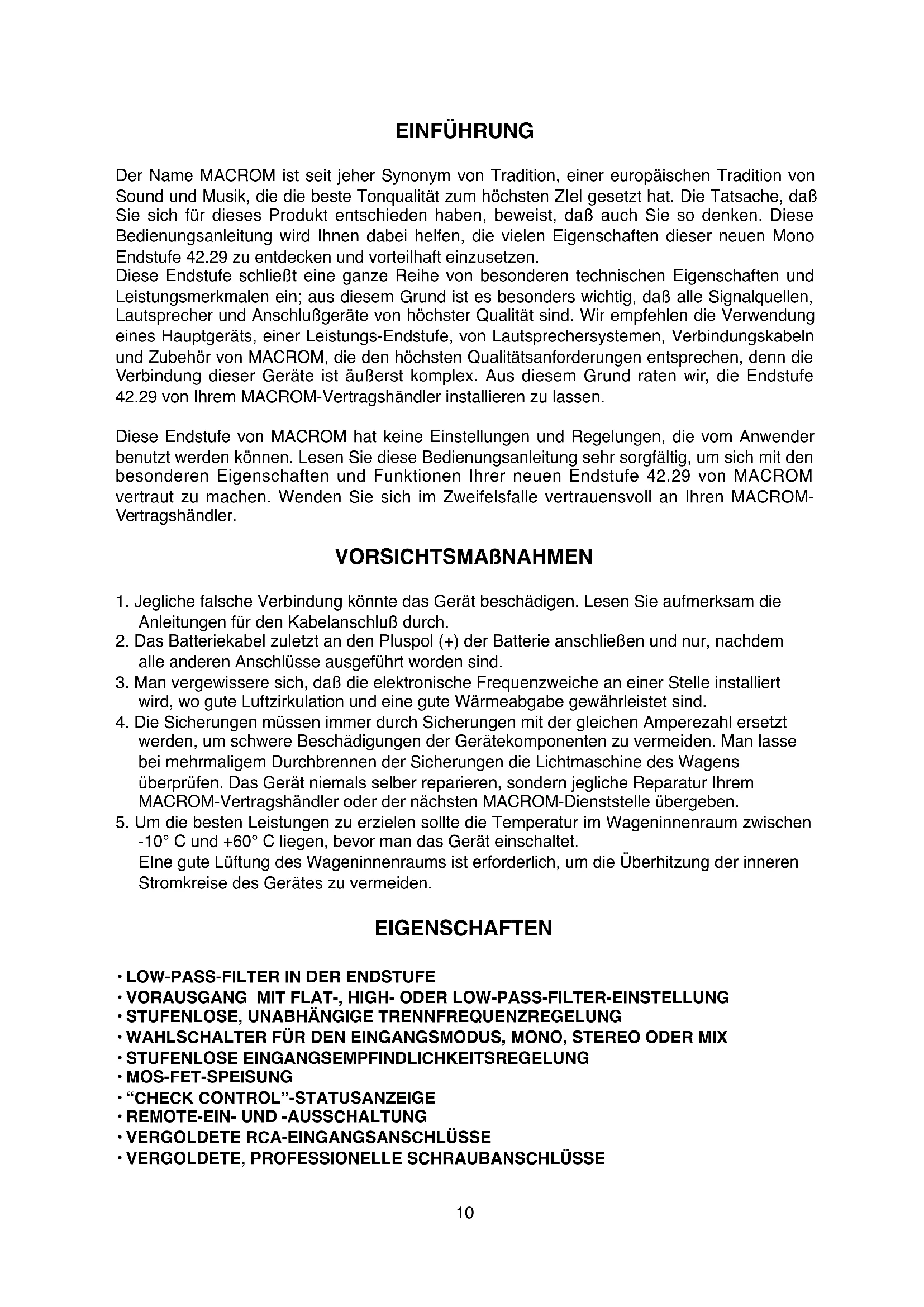

Der Name MACROM ist seit jeher Synonym von Tradition, einer europäischen Tradition von Sound und Musik, die die beste Tonqualität zum höchsten Ziel gesetzt hat. Die Tatsache, daß Sie sich für dieses Produkt entschieden haben, beweist, daß auch Sie so denken. Diese Bedienungsanleitung wird Ihnen dabei helfen, die vielen Eigenschaften dieser neuen Mono Endstufe 42.29 zu entdecken und vorteilhaft einzusetzen.

Diese Endstufe schließt eine ganze Reihe von besonderen technischen Eigenschaften und Leistungsmerkmalen ein; aus diesem Grund ist es besonders wichtig, daß alle Signalquellen, Lautsprecher und Anschlußgeräte von höchster Qualität sind. Wir empfehlen die Verwendung eines Hauptgeräts, einer Leistungs-Endstufe, von Lautsprechersystemen, Verbindungskabeln und Zubehör von MACROM, die den höchsten Qualitätsanforderungen entsprechen, denn die Verbindung dieser Geräte ist äußerst komplex. Aus diesem Grund raten wir, die Endstufe 42.29 von Ihrem MACROM-Vertragshändler installieren zu lassen.

Diese Endstufe von MACROM hat keine Einstellungen und Regelungen, die vom Anwender benutzt werden können. Lesen Sie diese Bedienungsanleitung sehr sorgfältig, um sich mit den besonderen Eigenschaften und Funktionen Ihrer neuen Endstufe 42.29 von MACROM vertraut zu machen. Wenden Sie sich im Zweifelsfalle vertrauensvoll an Ihren MACROM-Vertragshändler.

VORSICHTSMAßNAHMEN

1. Jegliche falsche Verbindung könnte das Gerät beschädigen. Lesen Sie aufmerksam die Anleitungen für den Kabelanschluß durch.
2. Das Batteriekabel zuletzt an den Pluspol (+) der Batterie anschließen und nur, nachdem alle anderen Anschlüsse ausgeführt worden sind.
3. Man vergewissere sich, daß die elektronische Frequenzweiche an einer Stelle installiert wird, wo gute Luftzirkulation und eine gute Wärmeabgabe gewährleistet sind.
4. Die Sicherungen müssen immer durch Sicherungen mit der gleichen Amperezahl ersetzt werden, um schwere Beschädigungen der Gerätekomponenten zu vermeiden. Man lasse bei mehrmaligem Durchbrennen der Sicherungen die Lichtmaschine des Wagens überprüfen. Das Gerät niemals selber reparieren, sondern jegliche Reparatur Ihrem MACROM-Vertragshändler oder der nächsten MACROM-Dienststelle übergeben.
5. Um die besten Leistungen zu erzielen sollte die Temperatur im Wageninnenraum zwischen -10^ C und +60^ C liegen, bevor man das Gerät einschaltet. Elne gute Lüftung des Wageninnenraums ist erforderlich, um die Überhitzung der inneren Stromkreise des Gerätes zu vermeiden.

EIGENSCHAFTEN

• LOW-PASS-FILTER IN DER ENDSTUFE
  • VORAUSGANG MIT FLAT-, HIGH- ODER LOW-PASS-FILTER-EINSTELLUNG
  • STUFENLOSE, UNABHÄNGIGE TRENNFREQUENZREGELUNG
• WAHLSCHALTER FÜR DEN EINGANGSMODUS, MONO, STEREO ODER MIX
  • STUFENLOSE EINGANGSEMPFINDLICHKEITSREGELUNG
  • MOS-FET-SPEISUNG
• "CHECK CONTROL"-STATUSANZEIGE
  • REMOTE-EIN- UND -AUSSCHALTUNG
  • VERGOLDETE RCA-EINGANGSANSCHLÜSSE
• VERGOLDETE, PROFESSIONELLE SCHRAUBANSCHLÜSSE

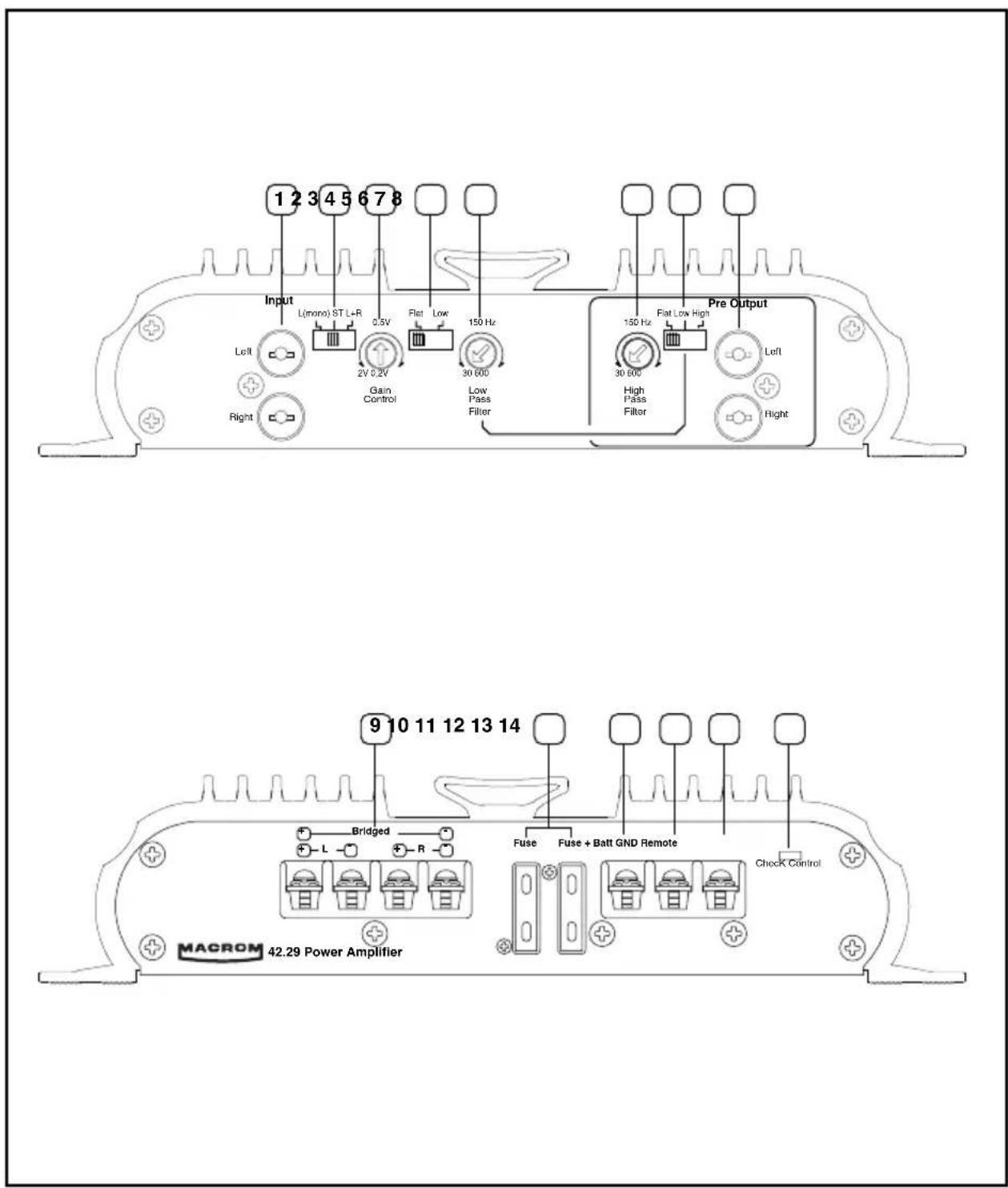

EINSTELLUNGEN UND ANZEIGEN

1 · RCA-EINGANGSVEBINDER: Die Ausgangskabel 'Pre' Ihres Hauptgerätes an die Eingangsverbinder anschließen

2 · WAHLSCHALTER FÜR DEN EINGANGSMODUS:

Dient zur Einstellung der Verstärkerkonfiguration wie folgt:

a) STEREO "ST", falls er als Verstärker mit zwei Stereokanälen "links und rechts" verwendet wird.

b) MONO "L mono", wenn er von nur einem Eingangssignal "Left"

gesteuert wird und die Ausgänge in Mono überbrückt sind. ANMERKUNG: Bei dieser Variante ist kein Vorausgangssignal "Right" am RCA-Anschluß vorhanden.

c) MIX "L+R", falls er zur Steuerung eines oder mehrerer Subwoofer dient, bei denen die Konfiguration mit 1, 2 oder 3 Ausgangskanälen verwendet wird. Die Eingangssignale werden dann miteinander zu einem einzigen Signal summiert.

ANMERKUNG: An den Vorausgängen liegen in jedem Fall Stereo-Signale an.

L(mono) ST L+R

L(mono) ST L+R

L(mono) ST L+R

3 • EINGANGSGEWINNREGELUNG: Die Eingangsempfindlichkeit liegt zwischen 200mV und

2V. Bei allen Macrom-Geräten muß die mittlere Position eingestellt werden. Falls Sie ein anderes Gerät anschließen, das mit vorverstärkten RCA-Ausgängen ausgestattet ist, muß wie folgt vorgegangen werden:

a) Den Lautstärkeregler Ihres Geräts auf 3/4 des Höchstausgangs stellen.

b) Die Eingangsgewinnregelung des Verstärkers so einstellen, daß der maximale Lautstärkepegel ohne Verzerrung erzeugt wird.

4 · LOW-PASS-WAHLSCHALTER:

Dient zur Einstellung des Verstärkerausgangsmodus durch Einschalten des Low-Pass-Cross-Over-Filters

a) "Flat" - der Verstärker verstärkt den gesamten Frequenzbereich von 20 Hz bis 20kHz;

b) "Low" - der Verstärker verstärkt nur die niedrigen Frequenzen.

5 · EINSTELLUNG DER LOW-PASS-FREQUENZ: Mit dieser Einstellung kann die LOW-PASS-Frequenz stufenlos zwischen 30 und 600 Hz geregelt werden, d.h. es kann der Endpunkt des Tonfrequenzbereiches an den Verstärkerausgängen und Vorausgängen bestimmt werden, falls der Low-Pass-Filter eingeschalten ist.

6 · EINSTELLUNG DER HIGH-PASS-FREQUENZ:

Mit dieser Einstellung kann die HIGH-PASS-Frequenz stufenlos zwischen 30 und 600 Hz geregelt werden, d.h. es kann der Ausgangspunkt des Tonfrequenzbereiches an den Vorausgängen bestimmt werden.

7 · WAHLSCHALTER FÜR VORAUSGANG:

Dient zur Wahl des Vorausgangsmodus wie folgt:

a) "FLAT" - an den Vorausgängen liegt hinsichtlich Form und Amplitude dasselbe Signal wie am Eingang an;
b) "LOW" - an den Vorausgängen liegt ein Low-Pass-Signal zur Steuerung eines zusätzlichen Verstärkers an. Die Frequenzen können mittels Low-Pass-Frequenz-Regelung gemäß Pkt. 5 eingestellt werden.
c) "HIGH" - an den Vorausgängen liegt ein High-Pass-Signal zur Steuerung eines zusätzlichen Verstärkers an. Die Frequenzen können mittels High-Pass-Frequenz-Regelung gemäß Pkt. 6 eingestellt werden

EINSTELLUNGEN UND ANZEIGEN

8 · RCA-VORAUSGANGSVERBINDER

Sie sind für den Anschluß an einen zusätzlichen Verstärker bestimmt, den Sie entsprechend dem vorher gewählten Modus verwenden.

9 • VERBINDER FÜR LAUTSPRECHER: Ausgänge für den Anschluß der Lautsprecher.

An den Verstärker können Lautstärker mit einer Mindestimpedanz von 1 Ohm pro Kanal in der Stereokonfiguration angeschlossen werden, während bei überbrücktem Mono-Anschluß eine Impedanz von 2 Ohm vorgesehen ist. Falls eine Konfiguration mit 3 Kanälen gewählt wird, darf die Gesamtimpedanz den Mindestwert von 2 Ohm nicht überschreiten.

Beim Anschluß der Lautsprecher ist auf die korrekte Polschaltung und Phase zu achten. Massekontakte bzw. Kontakte mit Metallteilen des Autos von nicht entsprechend isolierten Kabeln bzw. Kontakte zwischen diesen Kabeln sind zu vermeiden.

Variante mit 3 Kanälen Variante mit 2 Kanälen Variante mit 1 Kanal

10 · SICHERUNG: Bei Auswechseln der Sicherung muß darauf geachtet werden, daß die alte Sicherung durch eine für dieselbe Stromstärke bestimmte Sicherung ersetzt wird. Bei Verwendung ungeeigneter Sicherungen können die Komponenten stark beschädigt werden.

11 • BATT-Anschluß: Den Anschluß mit einem entsprechend dicken Kabel über eine nahe an der Batterie befindliche Sicherung direkt am +Pol der Batterie ausführen. Dieses Kabel darf nicht an einen Stromkreis des Autos angeschlossen werden (z.B. an den Stromkreis der Deckenlampen oder des Autoradios usw.).

12 • GND-ANSCHLUSS: Die Masseklemme mit einem entsprechend dicken Kabel an einer sauberen Stelle des Chassis-Metallteils des Autos (wenn möglich an einer bereits vorhandenen Schraube) anschließen

13 · REMOTE-ON-ANSCHLUSS:

Er muß an das Remote-on-Ausgangskabel (Ferneinschaltung) oder an die automatische Antenne des Hauptgerätes angeschlossen werden. Damit kann das Gerät 42.29 über das Hauptgerät ein- und ausgeschalten werden.

14 · CHECK CONTROL ANZEIGE: Dieses LED zeit den Betriebsstatus des Verstärkers an.

WEISS: Das Gerät ist ausgeschalten.

GRÜN: Das Gerät funktioniert einwandfrei

ROT: Das Gerät steht unter Schutz. Das Gerät 42.29 verfügt über drei Schutzvorrichtungen: Überhitzungsschutz: Bei Installationsfehlern wirkt der Schutz vor Beschädigung des Gerätes ein. Sobald die Temperatur wieder auf normale Werte absinkt, wird das Gerät wieder eingeschalten. Überlastungsschutz: Falls mehrere Lautsprecher an den Verstärker angeschlossen werden und die Gesamtimpedanz unter die zulässigen Grenzwerte 0,5-1 Ohm sinkt, wird der Verstärker durch Selbstschutz außer Betrieb gesetzt. Zum Wiedereinschalten muß das Hauptgerät aus- und wieder eingeschalten werden.

Kurzschluß am Ausgang: Bei Kurzschluß an den Lautsprecherausgängen wird die Schutzfunktion zwecks Vermeidung hoher Endtransistorschäden ausgelöst. Durch Beseitigung des Kurzschlusses und Wiedereinschalten des Hauptgeräts wird der Normalbetrieb wieder hergestellt.

TECHNISCHE DATEN

Höchstleistung 450 W

RMS-Nennleistung bei 4 Ohm 90 W x 2

RMS-Nennleistung bei 2 Ohm 180 W x 2

RMS-Nennleistung, überbrückter

Mono-Anschluß bei 4 Ohm 350W x 1

Low-Pass-Einstellung

(Verstärker- oder Vorausgangsstufe) 30-600 Hz bei 12dB/Oktave

High-Pass-Einstellung (Vorausgangsstufe) 30-600 Hz bei 12 dB/Oktave

Vorausgangsempfindlichkeit 1-1

Frequenzgang +/- 1 dB 10-50.000 Hz

Nichtlineare Verzerrung 0,08%

Geräuschabstand, IHFA-bewertet >100 dB

Eingangsempfindlichkeit/Impedanz 200-2.000mV/22 kOhm

Lautsprecherimpedanz

Stereo Min. 1 Ohm

Mono überbrückt Min. 2 Ohm

Stromversorgung 14,4 V DC (11-16V zulässig)

Gewicht

2,65 kg

Abmessungen

217 (L)x49(H)x280(T) mm

Änderungen der technischen Daten und des Designs zwecks ständiger Produktverbesserung vorbehalten.
