BEDIENUNGSANLEITUNG 42.15 Macrom

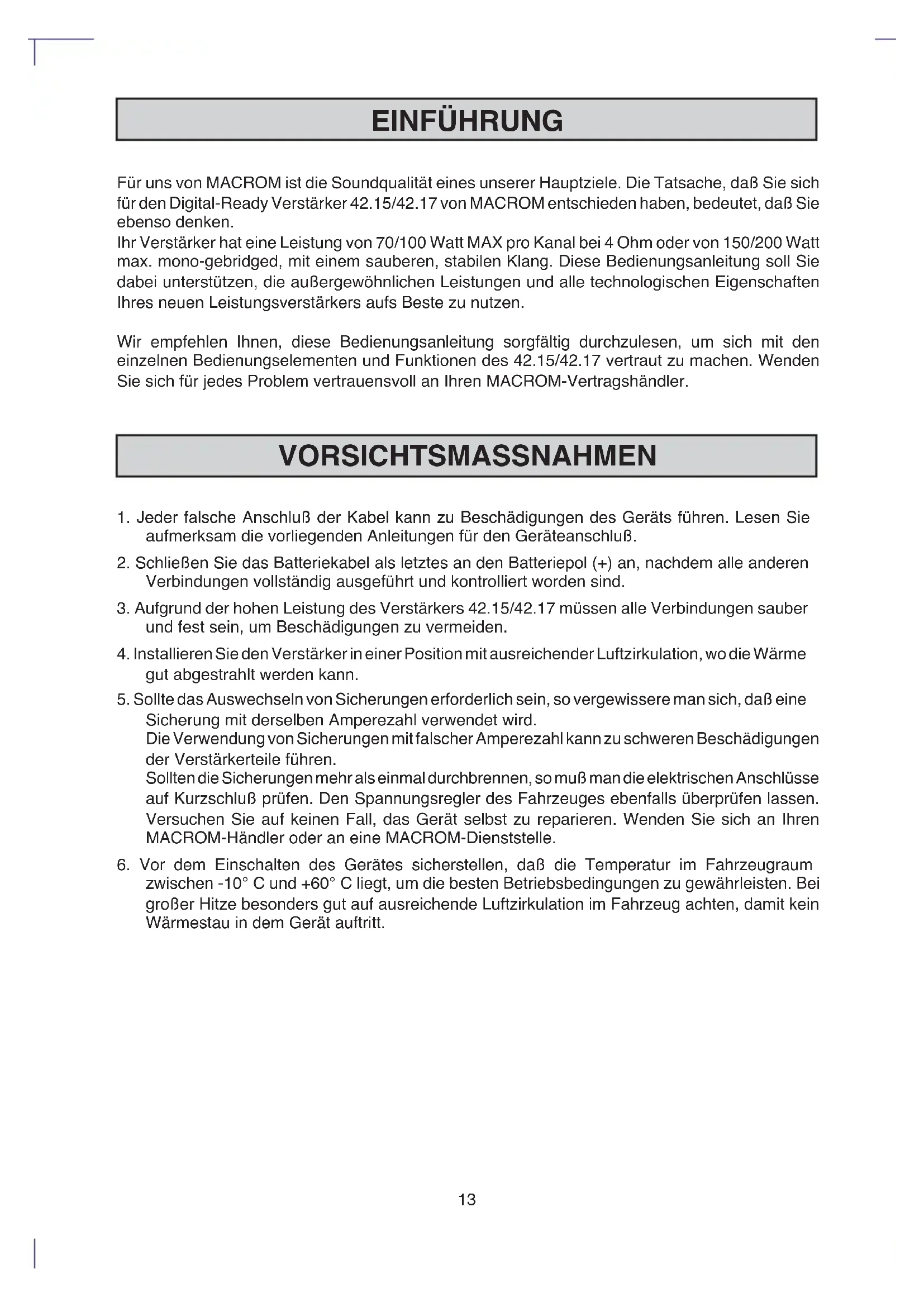

1. Jeder falsche Anschluß der Kabel kann zu Beschädigungen des Geräts führen. Lesen Sie

aufmerksam die vorliegenden Anleitungen für den Geräteanschluß.

2. Schließen Sie das Batteriekabel als letztes an den Batteriepol (+) an, nachdem alle anderen

Verbindungen vollständig ausgeführt und kontrolliert worden sind.

3. Aufgrund der hohen Leistung des Verstärkers 42.15/42.17 müssen alle Verbindungen sauber

und fest sein, um Beschädigungen zu vermeiden.

4. Installieren Sie den Verstärker in einer Position mit ausreichender Luftzirkulation, wo die Wärme

gut abgestrahlt werden kann.

5. Sollte das Auswechseln von Sicherungen erforderlich sein, so vergewissere man sich, daß eine

Sicherung mit derselben Amperezahl verwendet wird. Die Verwendung von Sicherungen mit falscher Amperezahl kann zu schweren Beschädigungen der Verstärkerteile führen. Sollten die Sicherungen mehr als einmal durchbrennen, so muß man die elektrischen Anschlüsse auf Kurzschluß prüfen. Den Spannungsregler des Fahrzeuges ebenfalls überprüfen lassen. Versuchen Sie auf keinen Fall, das Gerät selbst zu reparieren. Wenden Sie sich an Ihren MACROM-Händler oder an eine MACROM-Dienststelle.

6. Vor dem Einschalten des Gerätes sicherstellen, daß die Temperatur im Fahrzeugraum

zwischen -10° C und +60° C liegt, um die besten Betriebsbedingungen zu gewährleisten. Bei großer Hitze besonders gut auf ausreichende Luftzirkulation im Fahrzeug achten, damit kein Wärmestau in dem Gerät auftritt. EINFÜHRUNG Für uns von MACROM ist die Soundqualität eines unserer Hauptziele. Die Tatsache, daß Sie sich für den Digital-Ready Verstärker 42.15/42.17 von MACROM entschieden haben, bedeutet, daß Sie ebenso denken. Ihr Verstärker hat eine Leistung von 70/100 Watt MAX pro Kanal bei 4 Ohm oder von 150/200 Watt max. mono-gebridged, mit einem sauberen, stabilen Klang. Diese Bedienungsanleitung soll Sie dabei unterstützen, die außergewöhnlichen Leistungen und alle technologischen Eigenschaften Ihres neuen Leistungsverstärkers aufs Beste zu nutzen. Wir empfehlen Ihnen, diese Bedienungsanleitung sorgfältig durchzulesen, um sich mit den einzelnen Bedienungselementen und Funktionen des 42.15/42.17 vertraut zu machen. Wenden Sie sich für jedes Problem vertrauensvoll an Ihren MACROM-Vertragshändler.

• 3/2/1-KANALBETRIEB Der Verstärker kann jederzeit als Stereoverstärker oder gebridged eingesetzt werden, wobei er unabhängig vom Eingangsmodus die doppelte Leistung abgibt, die folgendermaßen aufgeteilt werden kann: a) 70/100 Watt pro Kanal b) 70/100 Watt pro Stereokanal und 150/200 W Sinus Mono c) 150/200 Watt für einen Monokanal

• EINGANGSMODUSWÄHLER Dieser Schalter bietet dem Bediener die Möglichkeit, das Eingangssignal des Verstärkers einzustellen. a) STEREOMODUS b) LINKER MODUS (L-MONO) c) LINKER + RECHTER MODUS (L+R

• KEINE STROMBEGRENZUNG Die Strombegrenzungskreisläufe der herkömmlichen Verstärker können ein verfrühtes Clipping und eine niedrigere Übergangsantwort verursachen. Die Abwesenheit dieser Kreisläufe gewährleistet einen niedrigen T.I.M.-Effekt, eine ausgezeichnete Übergangsantwort und ein perfektes Klangbild.

• RCA-EINGANGSEMPFINDLICHKEIT Der neue Verstärker hat eine Empfindlichkeit von 500mV für den optimalen Anschluss eines MACROM-Gerätes.Es besteht die Möglichkeit die Empfindlichkeit von 100mV auf 2V zu regulieren, um den Anschluss von anderen Fabrikaten zu erleichtern.

• EIN- UND AUSSCHALTEN- AUF DISTANZ. Der Verstärker wird bei Ein- oder Ausschalten des Hauptgeräts automatisch ein- oder ausgeschaltet.

• DREIFACHER SCHUTZ Wie es sich für High-End-Geräte gehört, ist dieses Gerät mit drei verschiedenen Schutzvorrichtungen versehen: SOFT START: Der Verstärker gibt seine Leistung allmählich ab, um die Lautsprecher nicht zu beschädigen, wenn das Hauptgerät aus Versehen mit höchster Lautstärke eingeschaltet wird. ÜBERHITZUNG: Bei Installationsfehlern tritt das Gerät in den Schutzstatus, bevor es beschädigt werden kann. Sobald die Temperatur wieder auf einen normalen Wert sinkt, wird der Betrieb wieder aufgenommen. KURZSCHLUß IM AUSGANG: Im Falle von Kurzschlüssen an den Lautsprecherausgängen tritt das Gerät in den Schutzstatus, um die Beschädigung der Endstufentransistoren zu vermeiden. Die Rückkehr zum normalen Betriebsstatus erfolgt automatisch nach Beseitigung des Kurzschlusses.

• KAPAZITIVER/INDUKTIVER STÖRUNGSFILTER Für einen niedrigen Pegel der Radiofrequenzstörungen (RFI) und die Unterdrückung der Störungsquellen des Wagens (z.B. der Lichtmaschine).

• MOS-FET-VERSORGUNG Die hohe Leistung des 42.15/42.17 wird durch die Verwendung eines besonderen Versorgungsgerätes mit C-Mos-Fet erhalten, das eine konstante Leistung und höchste Effizienz bei niedriger Stromaufnahme bietet. Als Ergebnis erhält man ausgezeichnete Leistungen, einen linearen, breiten Frequenzgang bei hoher Dynamik.

• VERGOLDETE SCHRAUBKONTAKTE AN DEN LAUTSPRECHERAUSGÄNGEN

• LAUTSPRECHERIMPEDANZ 4 oder 2 Ohm in der Stereo-Betriebsart, 4 Ohm bei gebridgtem Verstärker in Mono-Betriebsart.

STEUERUNGEN UND ANZEIGEN

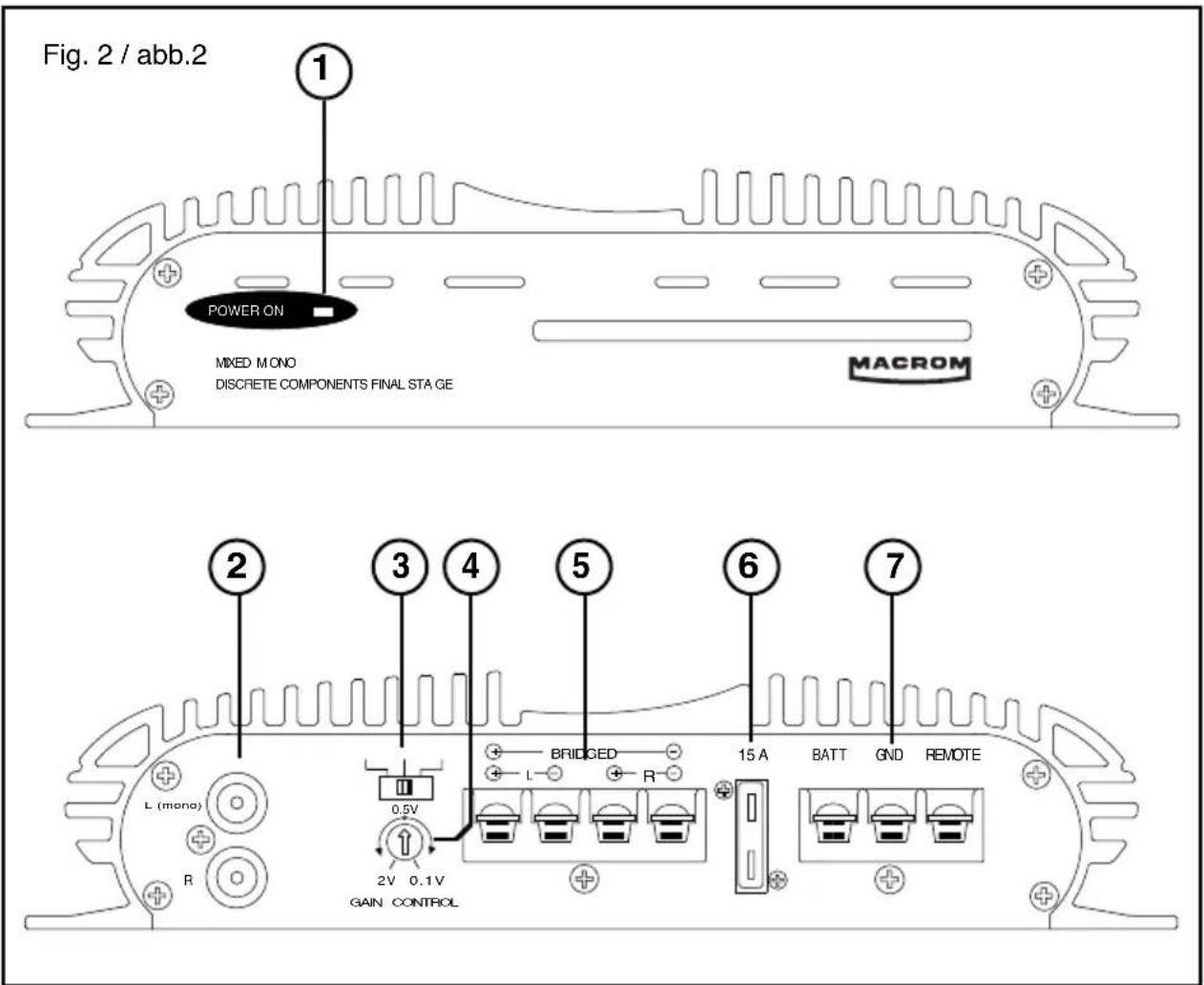

STEUERUNGEN UND ANZEIGEN (Abb. 2, Seite 4) ➀ EIN/AUS-Statusanzeige ➁ Anschluß des Stereo oder Mono-Eingangssignals ➂ Wählschalter für Stereo oder Mono-Eingangssignal √ Eingangsgewinnsteuerung ➄ Anschlußbrett Lautsprecherausgänge ≈ Sicherung ∆ Versorgungs-Anschlußklemmen INSTALLATION (Abb. 1, Seite 3) Aufgrund der hohen Ausgangsleistung des Verstärkers wird bei Betrieb des Geräts viel Wärme erzeugt. Es ist somit erforderlich, das Gerät dort einzubauen, wo ausreichende Luftzirkulation vorhanden ist. Eine optimale Stelle ist der Kofferraum, wo der Verstärker jedoch nicht bedeckt werden darf.

1. Das Gerät an der ausgewählten Stelle aufsetzen und die Position der vier Schrauben

2. Die Schraubenlöcher bohren.

3. Den Verstärker in Position bringen und mit den beigelieferten Blech-

schrauben befestigen. MERKMALE: Man verwende eine bereits am metallischen Fahrwerk des Wagens angebrachte Schraube (in der Abbildung mit einem * gekennzeichnet) für einen guten Massekontakt.

INSTALLATIONMACROM TEDESCO 42.15 - 42.17 17 FEBBRAIO 1993

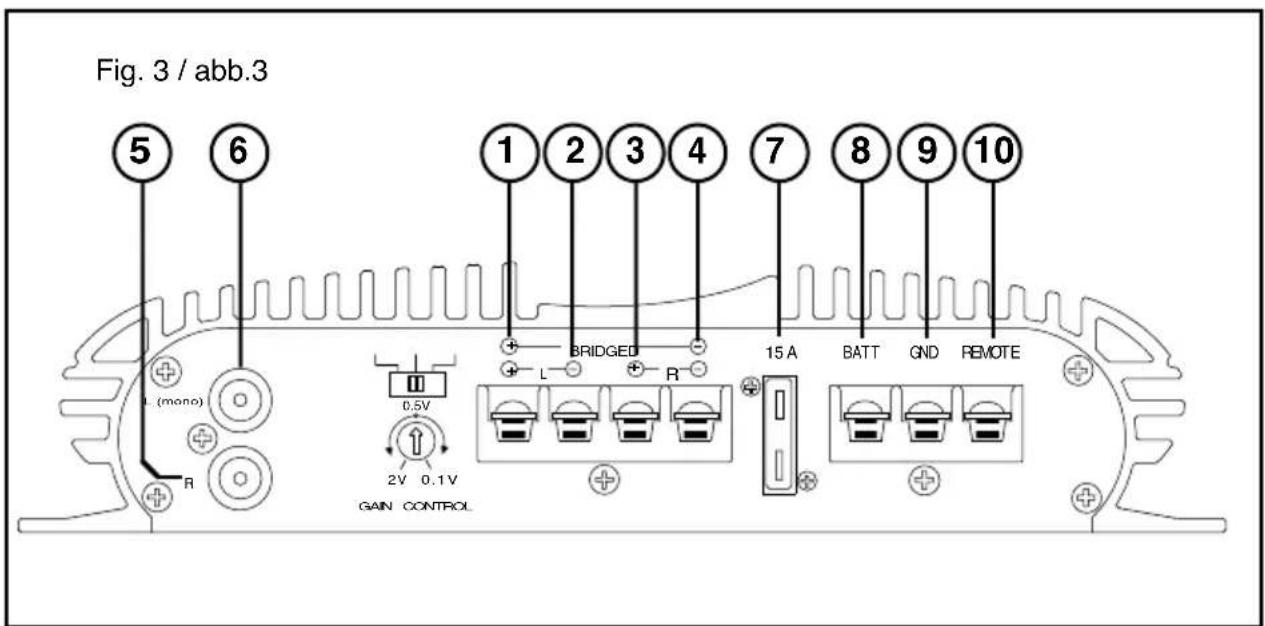

ANSCHLÜSSE ANSCHLÜSSE (Abb. 3, S. 4) 1 Anschlußklemme für den positiven Ausgang des linken Lautsprechers oder positiven Ausgang bei Mono-Betriebsart 2 Anschlußklemme für den negativen Ausgang des linken Lautsprechers 3 Anschlußklemme für den positiven Ausgang des rechten Lautsprechers 4 Anschlußklemme für den negativen Ausgang des rechten Lautsprechers oder negativen Ausgang bei Mono-Betriebsart 5 RCA-Eingangsanschluß linker Kanal oder Mono 6 RCA-Eingangsanschluß rechter Kanal 7 Sicherungen von 20/25 Ampere 8 Versorgungsklemme +12 V zur Batterie Man schließe diese Klemme direkt an den Pluspol der Batterie an, wobei ein Kabel mit einem Querschnitt zu verwenden ist, der der Leistung des Verstärkers entspricht. 9 Klemme für den Anschluss des negativen Massekabel 10 Klemme für den Anschluss an REMOTE-Ein- und Ausschalten auf Entfernung

1. Batteriekabel (+ BAT) ➇ (gelb). Man verbinde dieses Kabel direkt mit dem Batteriekabel des

Wagens. Um das Fahrzeug zu schützen ist es sehr wichtig, das man sehr nahe der Batterie eine Sicherung (nicht mitgeliefert) einführt. Dieser Anschluss muss zuletzt erfolgen.

2. Kabel für Ferneinschaltung (REMOTE (blau). Man verbinde dieses Kabel mit dem Fernein-

schaltkabel oder dem Steuerkabel für die elektrische Antenne des Hauptgeräts mit der REMOTE-Klemme➉ . Merkmale: Sollte dieses Kabel nicht angeschlossen werden, so wird der Verstärker bei Einschalten des Hauptgeräts nicht eingeschaltet. Verfügt Ihr Hauptgerät nicht über einen Ausgang für eine elektrische Antenne, so muß ein schnellauslösender Hebelschalter (SPST) zwischen die Stromquelle (+12 V) und das REMOTE-Einschaltkabel geschaltet und an die REMOTE-Klemme ➉ angeschlossen werden, damit der Verstärker manuell ein-und ausgeschaltet werden kann.

3. Massekabel (GND) (schwarz). Das Massekabel an eine saubere, freie Metallstelle an dem

Fahrwerk und an der GND-Klemme ➈. befestigen. Man vergewissere sich, daß ein Stromdurchgang zwischen dem Anschlußpunkt und dem negativen Pol der Batterie besteht. Man verwende das Massekabel so kurz als möglich und sollten mehrere Endstufen angeschlossen werden, soll man die verschiedenen Massen an einen einzigen Punkt anschliessen.

4. SICHERUNG (GND) (schwarz). Sollte das Auswechseln von Sicherungen erforderlich sein, so

vergewissere man sich, daß eine Sicherung mit derselben Amperezahl verwendet wird. Die Verwendung von Sicherungen mit falscher Amperezahl kann zu schweren Beschädigungen von Verstärkerteilen führen.

5. LAUTSPRECHERAUSGANGSANSCHLUß. Man vergewissere sich, daß die richtige Polarität

und Phase beim Anschluß der Lautsprecher eingehalten werden. Dies schließt die Kontrolle der richtigen positiven (+) und negativen (-) Polarität ein. Merkmale: Der Kontakt zwischen nicht isolierten Kabeln unter sich und mit dem Massekabel ist absolut zu vermeiden.

6. RCA-EINGANGSANSCHLUß. Die Linienausgangskabel Ihres Hauptgeräts werden mit den

RCA-Eingangsanschlüssen, verbunden, jeweils RCA ≈ rechts und RCA ➄ links, unter Verwendung von RCA-Verlängerungskabeln (90.05-90.10-90.25-90.50 von MACROM). Man vergewissere sich des korrekten Kanalanschlusses: links (weiß) und rechts (rot).

16MACROM TEDESCO 42.15 - 42.17 17 FEBBRAIO 1993

EINSTELLUNGEN UND SCHALTER

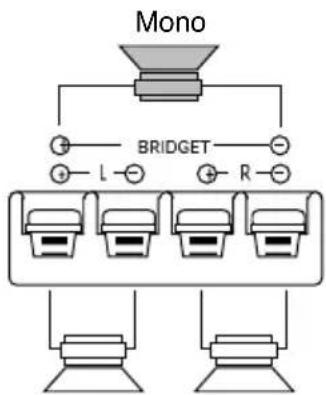

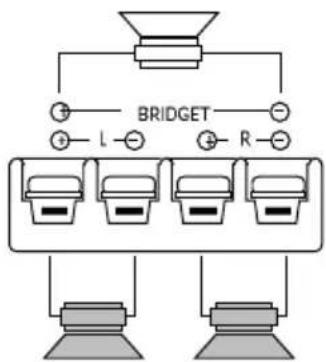

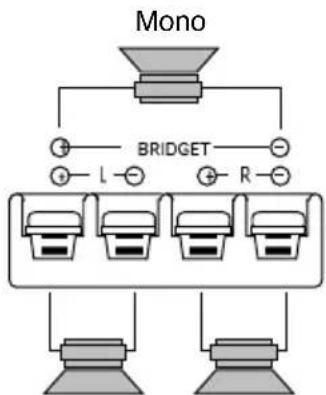

EINGANGSWÄHLSCHALTER a) STEREOMODUS. Den Schalter in die Mittelposition "ST" stellen, wenn der Verstärker im 2-Kanal-Stereobetrieb eingesetzt wird. Merkmale: Auch in diesem Falle ist der Anschluss der Mittelposition möglich L+R. b) LINKER MODUS "L-MONO". Den Schalter in die Position "L-MONO" stellen, wenn der Verstärker nur für einen Eingangskanal eingesetzt wird. Merkmale: Man verbinde die von einem Lautsprecher kommenden Kabel mit den Klemmen (L+ R-), um eine BTL- Verbindung (gebridged) zu erhalten. Wünscht man ein Stereo- Klangbild, so muß ein weiterer 42.15/42.17 verwendet werden, der auf dieselbe Art mit dem anderen Lautsprecher verbunden werden muß. c) L+R-MODUS. Den Schalter in die Position "L+R" stellen, wenn der Verstärker zur Steuerung eines Tieftönersystems verwendet wird, das den rechten und linken Kanal in Anspruch nimmt. Die beiden Eingänge werden so gemischt, dass man ein einziges Mono Ausgangssignal erhält, verteilt auf die beiden Kanäle oder auf einen Kanal zu doppelter Leistung wenn der Sub Woofer an die Mittelposition (L+R) angeschlossen ist.

EINSTELLUNG DES EINGANSGEWINNS

Die Mittelposition dient zur Auswahl einer Eingangsempfindlichkeit von 500mVdie demVorverstärkerausgang der MACROM-Fabrikate entspricht. Will man einen Verstärker mit einem Hauptgerät verbinden, das kein MACROM-Fabrikat ist, jedoch einen vorverstärkten RCA- Ausgang besitzt, soll man wie folgt vorgehen: a) Die Lautstärke des Hauptgerätes auf zirka 3/4 Drehung vom max. Lautstärkepegel einstellen. b) Die Eingangssteuerung mit einem Schraubenzieher auf 0.1V-2Vdrehen um den maximalen Lautstärkepegel ohne Verzerrung zu erhalten.

42.15 STEREO-Ausgangsleistung

• Maximale Leistung p. 70
• Wx2 RMS Nennleistung bei 4 Ohm, 1 kHz bei 1% THD p. 45
• Wx2 4 Ohm, 20 Hz bis 20 kHz bei 0,05% THD p. 35
• Wx2 Ausgangsleistung bei GEBRIDGTEM Verstärker Maximale Leistung bei 4 Ohm, 1 kHz W p. 150

42.17 STEREO-Ausgangsleistung

Abmessungen des Chassis

Änderungen der technischen Daten und des Designs bleiben zwecks Verbesserung vorbehalten.
