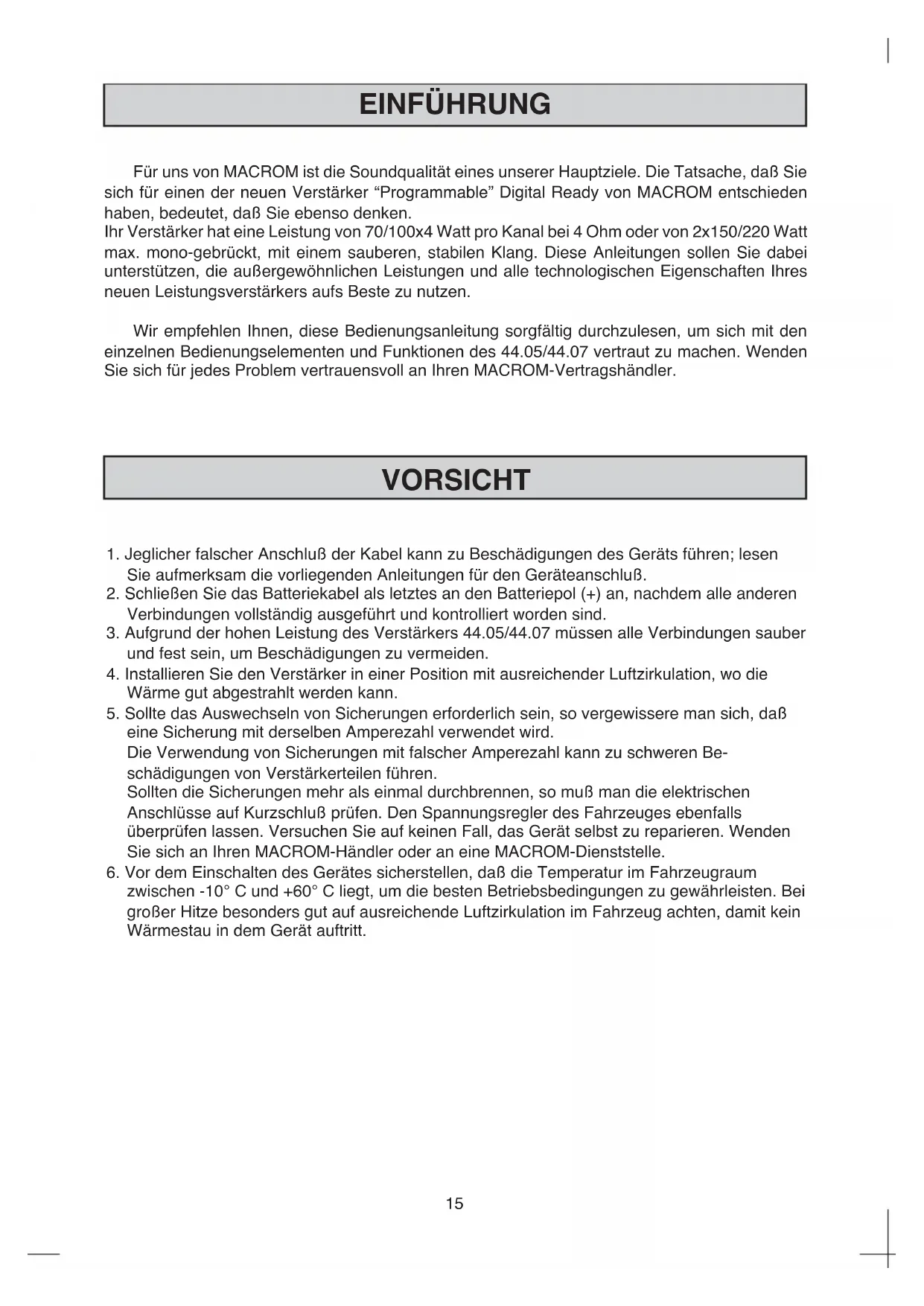

EINFÜHRUNG Für uns von MACROM ist die Soundqualität eines unserer Hauptziele. Die Tatsache, daß Sie sich für einen der neuen Verstärker “Programmable” Digital Ready von MACROM entschieden haben, bedeutet, daß Sie ebenso denken. Ihr Verstärker hat eine Leistung von 70/100x4 Watt pro Kanal bei 4 Ohm oder von 2x150/220 Watt max. mono-gebrückt, mit einem sauberen, stabilen Klang. Diese Anleitungen sollen Sie dabei unterstützen, die außergewöhnlichen Leistungen und alle technologischen Eigenschaften Ihres neuen Leistungsverstärkers aufs Beste zu nutzen. Wir empfehlen Ihnen, diese Bedienungsanleitung sorgfältig durchzulesen, um sich mit den einzelnen Bedienungselementen und Funktionen des 44.05/44.07 vertraut zu machen. Wenden Sie sich für jedes Problem vertrauensvoll an Ihren MACROM-Vertragshändler. VORSICHT

1. Jeglicher falscher Anschluß der Kabel kann zu Beschädigungen des Geräts führen; lesen

Sie aufmerksam die vorliegenden Anleitungen für den Geräteanschluß.

2. Schließen Sie das Batteriekabel als letztes an den Batteriepol (+) an, nachdem alle anderen

Verbindungen vollständig ausgeführt und kontrolliert worden sind.

3. Aufgrund der hohen Leistung des Verstärkers 44.05/44.07 müssen alle Verbindungen sauber

und fest sein, um Beschädigungen zu vermeiden.

4. Installieren Sie den Verstärker in einer Position mit ausreichender Luftzirkulation, wo die

Wärme gut abgestrahlt werden kann.

5. Sollte das Auswechseln von Sicherungen erforderlich sein, so vergewissere man sich, daß

eine Sicherung mit derselben Amperezahl verwendet wird. Die Verwendung von Sicherungen mit falscher Amperezahl kann zu schweren Be- schädigungen von Verstärkerteilen führen. Sollten die Sicherungen mehr als einmal durchbrennen, so muß man die elektrischen Anschlüsse auf Kurzschluß prüfen. Den Spannungsregler des Fahrzeuges ebenfalls überprüfen lassen. Versuchen Sie auf keinen Fall, das Gerät selbst zu reparieren. Wenden Sie sich an Ihren MACROM-Händler oder an eine MACROM-Dienststelle.

6. Vor dem Einschalten des Gerätes sicherstellen, daß die Temperatur im Fahrzeugraum

zwischen -10° C und +60° C liegt, um die besten Betriebsbedingungen zu gewährleisten. Bei großer Hitze besonders gut auf ausreichende Luftzirkulation im Fahrzeug achten, damit kein Wärmestau in dem Gerät auftritt.MACROM Tedesco 44.05/07 14 Ottobre 1992 16 EIGENSCHAFTEN

4/3/2-KANALBETRIEB Die Leistung des Verstärkers 44.05/44.07 kann folgendermaßen aufgeteilt werden: a) 40/65 W Sinus pro Kanal für jeden der 4 Ausgangskanäle b) 40/65 W Sinus auf 2 Stereokanälen, und 110/150 W Sinus in mono c) 100/150 W Sinus für zwei Stereokanäle KEINERLEI STROMBEGRENZUNG Die Strombegrenzungskreisläufe der herkömmlichen Verstärker können ein vorzeitiges Clipping und ein niedrigeres Ansprechen auf Nebenfrequenzen verursachen. Die Abwesenheit dieser Kreisläufe im Versorgungsteil gewährleistet einen niedrigen T.I.M.-Effekt, ein ausgezeichnetes Ansprechen auf Nebenfrequenzen und ein perfektes Klangbild. EINGANGSMODUSWÄHLER Dieser Schalter bietet dem Benutzer die Möglichkeit, zwischen 2 oder 4 Eingangssignalen zum Verstärker zu wählen. AUSGANGSMODUSWÄHLER Dieser Schalter bietet dem Benutzer die Möglichkeit, die Anzahl und Konfiguration der Ausgänge zu wählen. BY-PASS AUSGANG In der Konfiguration 2 CH INPUT kann ein vorverstärkter BY-PASS Ausgang mit einheitlichem Gewinn benutzt werden.

UNABHÄNGIGE EINSTELLUNG DER ÜBERGANGSFREQUENZEN

Diese Einstellung bietet dem Benutzer die Möglichkeit, die Übergangsfrequenzen Low und High unabhängig und stufenlos von 50 bis 160 Hz zu regeln. REMOTE-EIN- UND AUSSCHALTEN. Der Verstärker wird bei Ein- oder Ausschalten des Hauptgeräts automatisch ein- oder ausgeschaltet. RCA-EINGANGSEMPFINDLICHKEIT Die Eingangsempfindlichkeit des neuen Verstärkers ist für den optimalen Anschluß eines MACROM-Gerätes auf 500 mV eingestellt. Die Empfindlichkeit kann jedoch stufenlos von 100 mV bis 2 V eingestellt werden, um den Verstärkern anderen auf dem Markt verfügbaren Geräten anzupassen. CHECK CONTROL-ANZEIGE Diese LED zeigt den Betriebszustand des Verstärkers an: WEIß Das Gerät ist ausgeschaltet. GRÜN Das Gerät funktioniert einwandfrei. ROT Das Gerät befindet sich im Schutzzustand: ein Fehler liegt vor. DREIFACHER SCHUTZ Wie es sich für High-End-Geräte gehört, ist dieses Gerät mit drei verschiedenen Schutzvorrichtungen versehen. SOFT START: Der Verstärker gibt seine Leistung allmählich ab, um die Lautsprecher nicht zu beschädigen, wenn das Hauptgerät aus Versehen mit höchster Lautstärke eingeschaltet wird. ÜBERHITZUNG: Bei Installationsfehlern tritt das Gerät in den Schutzstatus, bevor es beschädigt werden kann. Sobald die Temperatur wieder auf einen normalen Wert sinkt, wird der Betrieb wieder aufgenommen. KURZSCHLUß AM AUSGANG: Im Falle von Kurzschlüssen an den Lautsprecherausgängen tritt das Gerät in den Schutzstatus, um die Beschädigung der Endstufentransistoren zu vermeiden. Die Rückkehr zum normalen Betriebszustand erfolgt automatisch nach Beseitigung des Kurzschlusses. ENDSTUFE MIT DISKRETEN KOMPONENTEN (TRANSISTOREN) 16MACROM Tedesco 44.05/07 14 Ottobre 1992 17 EIGENSCHAFTEN ANSCHLÜSSE INSTALLATION INSTALLATION (Abb. 3, Seite 4) Aufgrund der hohen Ausgangsleistung des Verstärkers wird bei Betrieb des Geräts viel Wärme erzeugt. Es ist somit erforderlich, das Gerät dort einzubauen, wo ausreichende Luftzirkulation vorhanden ist. Eine optimale Stelle ist der Kofferraum, wo der Verstärker jedoch nicht bedeckt werden darf.

1. Das Gerät an der ausgewählten Stelle aufsetzen und die Position der vier Schrauben markieren

2. Die Schraubenlöcher bohren.

3. Den Verstärker in Position bringen und mit den beigelieferten Blechschrauben befestigen.

ANMERKUNG: Man verwende eine bereits am metallischen Fahrwerk des Wagens angebrachte Schraube (in der Abbildung mit einem * gekennzeichnet) für einen guten Massekontakt. ANSCHLÜSSE (Abb. 1, Seite 3) 1 RCA-Eingangskontakte, Kanal B/F (rechts) 2 RCA-Eingangskontakte, Kanal/E (links) 3 Regelung des Eingangspegels der Kanäle A-B 4 RCA-Eingangskontakte, Kanal D (rechts) oder BY-PASS-Ausgangskontakt (rechts) 5 RCA-Eingangskontakte, Kanal C (links) oder BY-PASS-Ausgangskontakt (links) 6 Regelung des Eingangspegels der Kanäle C-D 7 Ausgangsmodus-Wahlschalter 8 Eingangsmodus-Wahlschalter 9 ON/OFF High-Pass Wahlschalter 10 ON/OFF Low-Pass Wahlschalter 11 Einstellung der Übergangsfrequenz des Low-Pass (bezogen auf -3 dB) 12 Einstellung der Übergangsfrequenz des High-Pass (bezogen auf -3 dB) MOS-FET-VERSORGUNGSGERÄT Die hohe Leistung des 44.05/44.07 wird durch die Verwendung eines besonderen C-Mos-Fet- Versorgungsgerätes erhalten, das eine konstante Leistung und höchste Effizienz bei niedriger Stromaufnahme bietet. Als Ergebnis erhält man ausgezeichnete Leistungen, einen linearen, breiten Frequenzgang bei hoher Dynamik. STÖRUNGSFILTER GEGEN KAPAZITIVE/INDUKTIVE STRÖME Ein besonderer Stromkreis gewährleistet einen niedrigen Pegel der Radiofrequenzstörungen und die Unterdrückung der Störungsquellen des Wagens (z.B. das Heulen der Lichtmaschine).

VERGOLDETE SCHRAUBKONTAKTE AN DEN LAUTSPRECHERAUSGÄNGEN

17ANSCHLÜSSE ANSCHLÜSSE (Abb. 2, Seite 3) 13 Positive Ausgangsklemme Lautsprecher A, oder positiver Ausgang Lautsprecher E 14 Negative Ausgangsklemme Lautsprecher A 15 Positive Ausgangsklemme Lautsprecher B 16 Negative Ausgangsklemme Lautsprecher B, oder negativer Ausgang Lautsprecher E 17 Positive Ausgangsklemme Lautsprecher C, oder positiver Ausgang Lautsprecher F 18 Negative Ausgangsklemme Lautsprecher C 19 Positive Ausgangsklemme Lautsprecher D 20 Negative Ausgangsklemme Lautsprecher D, oder negativer Ausgang Lautsprecher F 21 2x20/2x25 Ampere-Sicherungen 22 Stromversorgungsklemme +12 V zur Batterie (BATT) 23 Klemme für den Anschluß des Massekabels (GND) 24 Klemme für REMOTE-Einschaltung (REMOTE) 25 Check Control-Betriebszustand-Anzeige

ANSCHLÜSSE: Batteriekabel: Man schließe die Klemme BAT 22 direkt an die Batterie an, wobei ein Kabel (gelb) mit einem angemessenen Querschnitt zu verwenden ist. Dieses Kabel nicht mit den Stromkreisen des Stromsystems des Fahrzeugs verbinden. Um die Stromkreise des Wagens zu schützen, muß eine Sicherung (nicht beigeliefert) in der Nähe der Batterie zwischengeschaltet werden. Dieser Anschluß wird zuletzt ausgeführt. Remote-Ein- und Ausschaltkabel: Dieses Kabel (REMOTE) oder das aus dem Hauptgerät kommende Steuerkabel für die elektrische Antenne (blau) an die REMOTE-Klemme 24 anschließen. Anmerkung: Sollte dieses Kabel nicht angeschlossen werden, so schaltet sich der Verstärker beim Einschalten des Hauptgeräts nicht ein. Verfügt Ihr Hauptgerät nicht über einen Ausgang für eine elektrische Antenne, so muß ein schnellauslösender Hebelschalter (SPST) zwischen die Stromquelle (+12 V) und das REMOTE-Einschaltkabel geschaltet und an die REMOTE- Klemme 24 angeschlossen werden, damit der Verstärker manuell eingeschaltet werden kann. Massekabel: EinMassekabel (schwarz) mit angemessenem Querschnitt fest an einer sauberen Metallstelle des Fahrzeuggestells und an die Klemme GND 23 anschließen. Man vergewissere sich, daß ein Stromdurchgang zwischen dem Anschlußpunkt und dem negativen Pol der Batterie besteht. Das Massekabel sollte so kurz wie möglich sein; bei Verwendung von mehreren Endstufen müssen alle ihre Erdungskabel an einem einzigen Punkt angeschlossen werden. Sicherung: Sollte das Auswechseln von Sicherungen erforderlich sein, so vergewissere man sich, daß eine Sicherung mit derselben Amperezahl verwendet wird. Die Verwendung von Sicherungen mit falscher Amperezahl kann zu schweren Beschädigungen von Verstärkerteilen führen. Lautsprecherausgangsanschlüsse. Man vergewissere sich, daß die richtige Polarität und Phase beim Anschluß der Lautsprecher eingehalten werden (+ und -). ANMERKUNG: Der Kontakt zwischen nicht isolierten Kabeln unter sich und mit dem Massekabel ist absolut zu vermeiden. RCA-Eingangsanschluß: Die Pre-Ausgangskabel Ihres Hauptgeräts mit den RCA- Eingangsanschlüssen verbinden, unter Verwendung von RCA-Verlängerungskabeln (90.05- 90.10-90.25-90.50 von MACROM). Man vergewissere sich des korrekten Kanalanschlusses: links L(weiß) und rechts R (rot). 18MACROM Tedesco 44.05/07 14 Ottobre 1992 19

REGEL- UND WAHLSCHALTER

WAHLSCHALTER DES ON/OFF-MODUS LOW&HIGH PASS a) "ON/OFF-MODUS Low-Pass": Stellung ON auswählen, wenn die Low-Pass-Filter verwendet werden sollen. An den Ausgängen C-D oder F liegen so nur die Niederfrequenzen vor. b) "ON/OFF-MODUS High-Pass": Stellung ON auswählen, wenn die High-Pass-Filter verwendet werden sollen. An den Ausgängen A-B oder E liegen so nur die mittel-hohen Frequenzen vor.

EINSTELLUNG DER LOW&HIGH-PASS-FREQUENZEN

a)"HIGH-PASS":Ermöglicht die stufenlose Frequenz- regelung des High-Pass von 50 bis 160 Hz, d. h. man kann den Ausgangspunkt der hohen Frequenzen bestimmen. b)"LOW-PASS":Ermöglicht die stufenlose Frequenz- regelung des Low-Pass von 50 bis 160 Hz, d. h. man kann den Ausgangspunkt der niedrigen Frequenzen bestimmen.

EINSTELLUNG DES EINGANGSGEWINNS

Die Mittelposition (Klick) dient zur Auswahl einer Eingangsempfindlichkeit von 500 mV, die dem Vorverstärkerausgang der MACROM-Fabrikate entspricht. Will man die Endstufe mit einem Hauptgerät verbinden, das kein MACROM-Fabrikat ist, jedoch einen vorverstärkten RCA-Ausgang besitzt, so gehe man folgendermaßen vor: a) die Lautstärke des Hauptgeräts auf zirka 3/4 des maximalen Lautstärkepegels einstellen. b) mit einem Schraubendreher die Eingangssteuerung zwischen 2 V und 0,1V auf den maximalen ohne Verzerrung erhaltbaren Lautstärkepegel einstellen. ANMERKUNG: Unabhängig von der Anzahl der Eingänge sind beide Einstellung immer aktiviert, außer in dem unter "c" auf Seite 21 beschriebenen Fall. GAIN CONTR

REGEL- UND WAHLSCHALTER

b) MODUS "4CH EINGANG" "3CH AUSGANG". In dieser Konfiguration kann man die Endstufe 44.06 als Mehrkanalsystem benutzen. Es stehen 3 Ausgangskanäle zur Verfügung, 2 Stereokanäle A und B und ein dritter Kanal F mit einem mono-gebrückten Signal.Die Kanäle können untereinander durch Verwendung des Faders Ihres Hauptgerätes abgestimmt werden. Soll die eingebaute elektronische Frequenzweiche benutzt werden, so kann man an die Ausgänge A und B mittlere-hohe Lautsprechersysteme anschließen, indem man den High- Pass-Wahlschalter in die Position ON stellt. Ein Tieftöner- oder Tiefbaßtönersystem kann dagegen an den Monoausgang F angeschlossen werden, der durch Verschieben des Low- Pass-Wahlschalters in die Position ON aktiviert wird.

WAHLSCHALTER FÜRAUSGANGSMODUS MIT 4 EINGANGSKANÄLEN

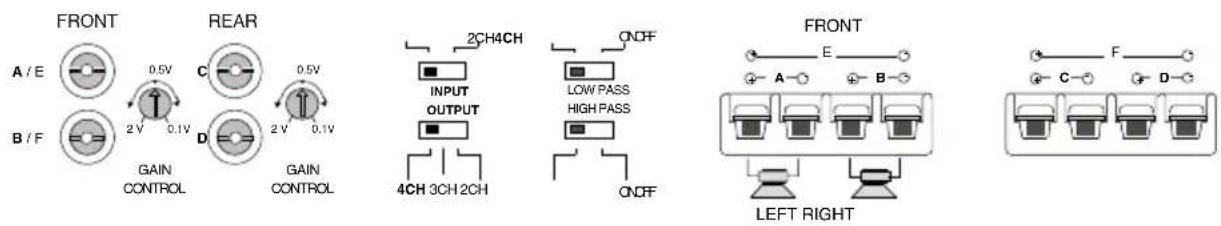

a) MODUS "4CH EINGANG" " 4CH AUSGANG". Hat man vier vorverstärkte Ausgänge des Hauptgeräts zur Verfügung, wähle man die Position “4CH” aus und verbinde die vier Ausgänge an die Endstufeneingänge, die jeweils mit den Buchstaben A (links), B (rechts), C (links) und D (rechts) gekennzeichnet sind. Die Endstufe kann so als 4-Kanal Stereosystem eingesetzt werden, mit der vorderen Sektion A und B und der hinteren Sektion C und D, unter Verwendung der jeweiligen Lautsprecherausgänge A, B, C und D. Man kann sodann unabhängig die verschiedenen Sektionen der eingebauten Frequenzweiche einschalten (ON), um auf Wunsch A und B als High-Pass-Ausgänge und/oder C und D als Low-Pass-Ausgänge zu benutzen.

REGEL- UND WAHLSCHALTER

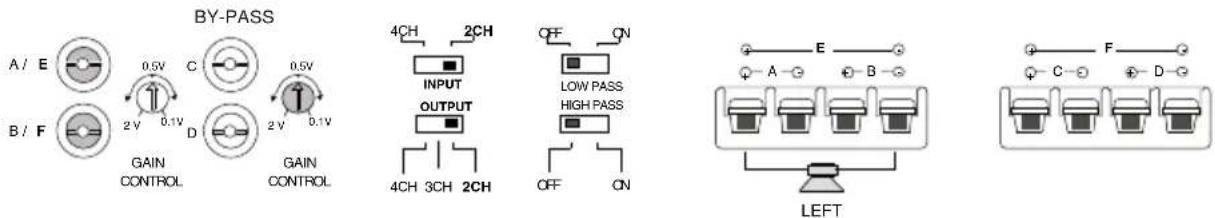

WAHLSCHALTER FÜR DEN AUSGANGSMODUS MIT 2 EINGANGSKANÄLEN a) MODUS "2CH Eingang" "4CH AUSGAN". Da man nur zwei vorverstärkte Ausgänge des Hauptgeräts zur Verfügung hat, wähle man die Position “2CH” aus und man schließe sie an die mit den Buchstaben A/E (links) und B/F (rechts) gekennzeichneten Verstärkereingänge an. Sodann wähle man die Position “4CH” aus, um 4 Ausgangskanäle zur Verfügung zu haben, und zwar jeweils A, B, C und D, um die 4 Lautsprecher anzusteuern. Man kann so die verschiedenen Sektionen der eingebauten Frequenzweiche einschalten (ON), um, falls gewünscht, die High-Pass-Ausgänge A und B und/oder die Low-Pass- Ausgänge C und D zur Verfügung zu haben. ANMERKUNG: Sollte ein vorverstärkter Ausgang zur Steuerung einer weiteren Endstufe erforderlich sein, so können die RCA-Kontakte C und D verwendet werden, die mit der Beschriftung BY-PASS gekennzeichnet sind und an denen ein Signal mit einheitlichem Ausgangsgewinn vorliegt. Der BY-PASS Ausgang ist nur in der Konfiguration “2CH EINGANG” aktiv. WICHTIGE ANMERKUNG: Beide Einstellungen der Eingangsempfindlichkeit sind aktiviert und wirken unabhängig auf die jeweilen Ausgänge ein.

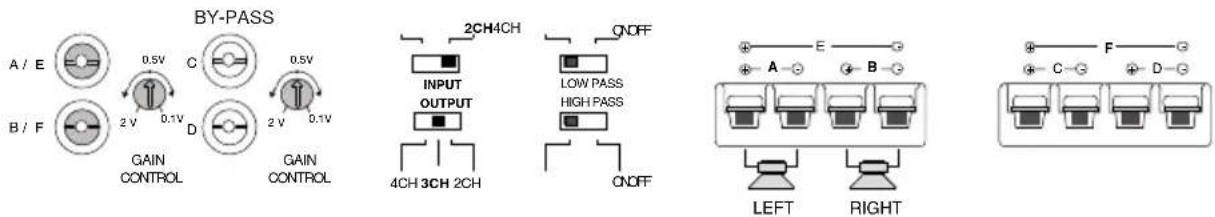

A / E B / F GAIN CONTROL 0.5V 0.1V 2 V GAIN CONTROL 0.5V 0.1V 2 V LEFT b) MODUS "2CH EINGANG" "3CH AUSGANG": In dieser Konfiguration kann man die Endstufe 44.05/ 4407 als Mehrkanal-Verstärker einsetzen. Es stehen 3 Ausgangskanäle zur Verfügung, 2 Stereokanäle A, B, und ein dritter mono-gebrückter Kanal F. Soll die eingebaute elektronische Frequenzweiche benutzt werden, so können können an die Ausgänge A und B mittel-hohe Systeme angeschlossen werden, wenn man den High-Pass- Wahlschalter in die Position ON stellt; stellt man dagegen den Low-Pass-Wahschalter in die Position ON, so kann man ein Tieftöner-Tiefba´töner-Soundsystem an den Monoausgang F anschließen. WICHTIGE ANMERKUNG: Beide Einstellungen der Eingangsempfindlichkeit sind aktiviert und wirken unabhängig auf die jeweilen Ausgänge ein.

A / E B / F GAIN CONTROL 0.5V 0.1V 2 V GAIN CONTROL 0.5V 0.1V 2 V LEFT RIGHT c) MODUS "2CH EINGANG" "2CH AUSGANG": In dieser Konfiguration kann der Verstärker unter Verwendung der Ausgänge E und F wie ein herkömmlicher, leistungsstarker 2-Kanal- Stereoverstärker eingesetzt werden. Aktiviert man die elektronische Frequenzweiche - Low-Pass On in dieser Konfiguration - so erhält man am Ausgang nur Niederfrequenzen, die für die Ansteuerung von zwei starken Tiefbaßtönern verwendet werden können. WICHTIGE ANMERKUNG: In dieser Konfiguration ist nur eine der beiden Eingangsempfindlichkeitsregelungen (die rechte) aktiviert, um das Ausgangssignal an den Ausgängen E (links) und F (rechts) zu regeln. BY-PASS BY-PASS BY-PASS 21MACROM Tedesco 44.05/07 14 Ottobre 1992 22 TECHNISCHE ANGABEN
