42.26 - Autoradio Macrom - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore di potenza per autoradio
Modello	42.26 (variante dei modelli 42.15/42.17)
Marca	Macrom
Potenza di uscita stereo (max)	70 W x 2 (42.15) / 100 W x 2 (42.17)
Potenza di uscita in ponte (max)	150 W (42.15) / 200 W (42.17) su 4 ohm
Potenza RMS stereo (4 ohm, 1 kHz, 1% THD)	45 W x 2 (42.15) / 65 W x 2 (42.17)
Potenza RMS stereo (4 ohm, 20 Hz-20 kHz, 0.05% THD)	35 W x 2 (42.15) / 50 W x 2 (42.17)
Impedenza altoparlanti stereo	4 o 2 ohm
Impedenza altoparlanti in ponte	4 ohm
Risposta in frequenza	10 Hz - 50 kHz (+0/-1 dB)
Rapporto segnale/rumore	105 dB (pesato IHF A)
Sensibilità di ingresso	500 mV (posizione centrale), regolabile da 100 mV a 2 V
Impedenza di ingresso	10 kOhm
Alimentazione	14 V CC (11-16 V ammessi), negativo a massa
Fusibile	20/25 A
Peso netto	1,3 kg (42.15) / 1,5 kg (42.17)
Dimensioni (L x P x H)	Circa 200 x 150 x 50 mm (stima)
Protezioni	Soft start, surriscaldamento, cortocircuito in uscita
Connettori di ingresso	RCA dorati
Connettori di alimentazione	Morsetti a vite dorati professionali
Connettori altoparlanti	Morsetti a vite dorati
Alimentatore	MOS-FET
Filtro di alimentazione	Capacitivo/induttivo per riduzione interferenze RF
Modo di ingresso	Selettore STEREO, L-MONO, L+R

Domande frequenti - 42.26 Macrom

Come installare correttamente l'amplificatore?

Installare l'amplificatore in un luogo ben ventilato, preferibilmente nel bagagliaio. Evitare di coprirlo. Fissarlo con le viti fornite utilizzando una vite di messa a terra su una parte metallica del telaio per un buon contatto.

Qual è la potenza di uscita massima?

In stereo, la potenza massima è di 70 W x 2 (modello 42.15) o 100 W x 2 (modello 42.17). In ponte (mono), raggiunge 150 W (42.15) o 200 W (42.17) su 4 ohm.

Come regolare la sensibilità di ingresso?

Regolare il volume dell'autoradio ai 3/4 del massimo. Ruotare il controllo di guadagno con un cacciavite fino a ottenere il livello sonoro massimo senza distorsione. La posizione centrale corrisponde a 500 mV.

Cosa fare se i fusibili saltano?

Sostituire i fusibili con modelli dello stesso amperaggio (20/25 A). Se il problema persiste, verificare tutti i collegamenti elettrici e far controllare il regolatore di tensione dell'auto da un professionista.

Come collegare gli altoparlanti in ponte (BTL)?

Selezionare la modalità L-MONO. Collegare l'altoparlante tra i morsetti L+ (positivo canale sinistro) e R- (negativo canale destro). Utilizzare un secondo amplificatore per l'altro altoparlante se si desidera un'immagine stereo.

Quali tipi di protezione possiede l'apparecchio?

L'amplificatore è dotato di tre protezioni: Soft Start (avvio graduale), surriscaldamento (arresto se temperatura troppo elevata) e cortocircuito in uscita (protezione dei transistor).

Dove posizionare l'amplificatore in auto?

Posizionarlo in un luogo con buona circolazione d'aria, come il bagagliaio, per evitare il surriscaldamento. Non coprirlo con moquette o altri oggetti. Assicurarsi che la temperatura interna sia tra -10°C e +60°C prima di accenderlo.

Posso utilizzare l'amplificatore con qualsiasi autoradio?

Sì, la sensibilità di ingresso regolabile (100 mV a 2 V) consente di collegare l'amplificatore alla maggior parte degli autoradio dotati di uscite RCA. Per autoradio senza uscita RCA, è possibile utilizzare un adattatore di livello altoparlante.

Come collegare il filo di accensione a distanza (REMOTE)?

Collegare il morsetto REMOTE all'uscita dell'antenna elettrica dell'autoradio. Se l'autoradio non dispone di questa uscita, installare un interruttore SPST tra una fonte +12 V e il morsetto REMOTE per accendere manualmente l'amplificatore.

Qual è la differenza tra i modelli 42.15 e 42.17?

Il modello 42.17 offre una potenza superiore: 100 W x 2 stereo (max) contro 70 W x 2 per il 42.15, e 200 W in ponte contro 150 W. Il peso è anche leggermente maggiore (1,5 kg contro 1,3 kg).

MANUALE UTENTE 42.26 Macrom

Per noi della MACROM, la cosa più importante è il raggiungimento della miglior qualità sonora. Il fatto che Voi abbiate scelto l'amplificatore Digital Ready 42.15/42.17 della MACROM, significa che anche Voi la pensiate come noi.

La vostra unità è in grado di offrirvi 70 /100 Watt MAX per canale a 4 Ohm o 150 /200 Watt MAX a ponte in mono per un suono pulito e stabile. Questo manuale di istruzioni è stato preparato per aiutarvi a sfruttare al massimo le prestazioni eccezionali e tutte le caratteristiche di avanzata tecnologia e di alto rendimento del vostro nuovo amplificatore di potenza.

Leggete questo manuale di istruzioni attentamente per familiarizzare con tutte le caratte-ristiche speciali e le funzioni del vostro nuovo modello 42.15 / 42.17. In caso di dubbi, rivolgetevi al nostro rivenditore autorizzato MACROM.

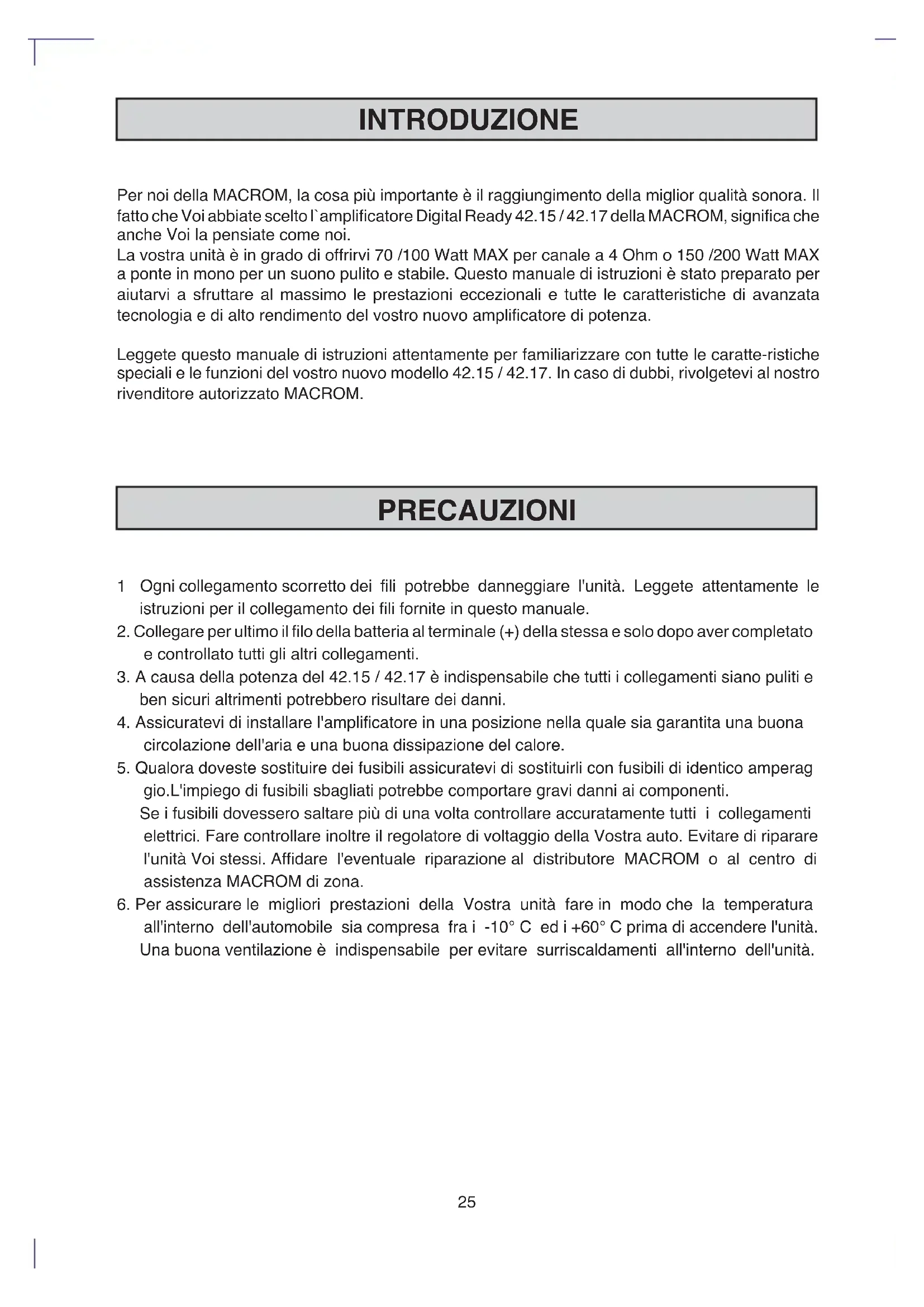

PRECAUZIONI

1 Ogni collegamento scorretto dei fili potrebbe danneggiare l'unità. Leggete attentamente le istruzioni per il collegamento dei fili fornite in questo manuale.
2. Collegare per ultimo il filo della batteria al terminale (+) della stessa e solo dopo aver completato e controllato tutti gli altri collegamenti.
3. A causa della potenza del 42.15 / 42.17 è indispensabile che tutti i collegamenti siano puliti e ben sicuri altrimenti potrebbero risultare dei danni.
4. Assicuratevi di installare l'amplificatore in una posizione nella quale sia garantita una buona circolazione dell'aria e una buona dissipazione del calore.
5. Qualora doveste sostituire dei fusibili assicuratevi di sostituirli con fusibili di identico amperaggio. L'impiego di fusibili sbagliati potrebbe comportare gravi danni ai componenti.
Se i fusibili dovessero saltare più di una volta controllare accuratamente tutti i collegamenti elettrici. Fare controllare inoltre il regolatore di voltaggio della Vostra auto. Evitare di riparare l'unità Voi stessi. Affidare l'eventuale riparazione al distributore MACROM o al centro di assistenza MACROM di zona.
6. Per assicurare le migliori prestazioni della Vostra unità fare in modo che la temperatura all'interno dell'automobile sia compresa fra i -10° C ed i +60° C prima di accendere l'unità. Una buona ventilazione è indispensabile per evitare surriscaldamenti all'interno dell'unità.

CARATTERISTICHE

L'amplificatore ha sempre la possibilità di essere utilizzato in Stereo o ponticellato raddoppiando la potenza indipendentemente dal modo d'ingresso, all'occorrenza ripartita nei seguenti modi:

a) 70/100 Watt per ciascuno dei due canali.
b) 70/100 Watt su due canali stereo, e 150/200 Watt in mono.
c) 150/200 Watt su un canale mono.

• SELETTORE DEL MODO DI INGRESSO

Questo interruttore permette all'utente di specificare il segnale d'ingresso dell'amplificatore.

• NESSUNA LIMITAZIONE DI CORRENTE

I circuiti di limitazione della corrente, che sono incorporati negli amplificatori convenzionali, possono causare un clipping prematuro ed un inferiore risposta transiente. L'assenza tali circuiti nella sezione, assicura un effetto T.I.M. basso, un eccellente risposta transiente ed una perfetta qualità sonora.

• SENSIBILITA' DI INGRESSO RCA

L'amplificatore nuovo, ha la sensibilità a 500 mV per l'ideale accoppiamento con sorgenti MACROM è comunque possibile regolare la sensibilità da 100mV a 2V per un facile accoppiamento con qualunque sorgente presente nel mercato.

- ACCENSIONE E SPEGNIMENTO A DISTANZA

L'amplificatore si accenderà o si spegnerà automaticamente accendendo o spegnendo la vostra unità principale.

• INDICATORE ON/OFF

• TRIPLA PROTEZIONE

La vostra unità è provvista, come compete ai prodotti high-end, di tre diverse protezioni: SOFT START l'amplificatore entra in funzione gradatamente per non danneggiare gli altoparlanti nel caso venga collegata l'unità principale con il volume inavvertitamente al massimo.

SURRISCALDAMENTO nel caso vi siano errori d'installazione l'unità entra in protezione prima di danneggiarsi. Appena la temperatura tornerà normale l'unità riprenderà automaticamente il normale funzionamento.

CORTO CIRCUITO IN USCITA in caso di corto circuito sulle uscite altoparlanti l'unità entra in protezione per prevenire seri danni ai transistors finali. Il ritorno allo stato di normale funzionamento si ottiene automaticamente eliminando il corto circuito.

• FILTRO DELL'ALIMENTAZIONE CAPACITIVA / INDUTTIVA

Per un basso livello di interferenza delle frequenze radio ( RFI ) e per l'immunità ai rumori del sistema ( ad esempio all'ululo dell'alternatore ).

CARATTERISTICHE

• ALIMENTAZIONE A MOS-FET

L`alta potenza del 42.15 / 42.17 è ottenuta tramite l`impiego di un sofisticato alimentatore a C-MOS-FET per un rendimento costante, un`alta efficenza a favore di un minor assorbimento di corrente. Il risultato sono prestazioni eccellenti, una risposta di frequenza lineare ed estesa con un`alta dinamica.

• TERMINALI DI INGRESSO RCA DORATI

• TERMINALI DI ALIMENTAZIONE PROFESSIONALI A VITE, DORATI

• TERMINALI DI USCITA ALTOPARLANTI A VITE, DORATI

• IMPEDENZA ALTOPARLANTI

4 o 2 Ohm se utilizzato in stereofonia, 4 Ohm se utilizzato a ponte in monofonia.

CONTROLLI ED INDICATORI

CONTROLLI ED INDICATORI (Fig. 2 pag. 4)

① Indicatore di stato ON / OFF
② Connettore di segnale Stereo o Mono in ingresso
③ Selettore di segnale Stereo o Mono in ingresso
√ Controllo di guadagno in ingresso
⑤ Morsettiera uscite altoparlanti
≈ Fusibile

Δ Morsettiera alimentazione

INSTALLAZIONE

INSTALLAZIONE (Fig, 1 pag. 3)

Per via dell'uscita di alta potenza dell'amplificatore viene prodotto un alto livello di calore durante l'uso dell'unità. Pertanto è necessario installare l'unità in un luogo dove vi sia una buona circolazione d'aria o l'amplificatore andrà in protezione. Un luogo ottimale è all'interno del bagagliaio ovviamente non ricoprendo l'amplificatore con moquette o altro.

1. Appoggiare l'unità sul punto d'installazione prescelto e segnare la posizione delle quattro viti di fissaggio.
2. Trapanare i fori per le viti.
3. Mettere l'amplificatore in posizione e avvitare le quattro viti autofilettanti in dotazione.

NOTA: Usate una vite già installata nella parte metallica dell'automobile (indicata con * nella figura) per assicurare un buon contatto di massa.

COLLEGAMENTI

COLLEGAMENTI (Fig. 3 Pag. 4)

① Morsetto uscita positivo altoparlante sinistro o uscita positiva se commutato in MONO
② Morsetto uscita negativo altoparlante sinistro
③ Morsetto uscita positivo altoparlante destro
④ Morsetto uscita negativo altoparlante destro o uscita negativa se commutato in MONO
⑤ Connettore di ingresso RCA canale sinistro o MONO
⑥ Connettore di ingresso RCA canale destro
7 Fusibile da 20/25 Ampere
⑧ Morsetto alimentazione + 12 VOLT alla batteria
Collegare questo morsetto direttamente con il terminale positivo della batteria del veicolo utilizzando un cavo di sezione adeguata alla potenza dell'amplificatore.
⑨ Morsetto per il collegamento del cavo negativo di massa
10 Morsetto per l'accensione controllata a distanza REMOTE

1. Cavo della batteria : Collegiate il morsetto (+BAT) ⑧ direttamente alla batteria della automobile, tramite un cavo (giallo) di sezione adeguata.

Non collegate questo cavo con i circuiti esistenti nel sistema elettrico del veicolo. Per la protezione del veicolo, è molto importante che inseriate un fusibile (non fornito) molto vicino alla batteria. Questo collegamento deve essere effettuato per ultimo.

1. Cavo di accensione a distanza : Collegiate questo cavo (Blu) ^⑩ con il cavo di accensione a distanza oppure il cavo di comando per l'antenna elettrica proveniente dall'unità principale al marsetto REMOTE ^⑩

NOTA: Nel caso in cui questo cavo non venga collegato, l'amplificatore non si accenderà all'accensione dell'unità principale. Nel caso in cui la vostra unità principale non disponesse di un'uscita per l'antenna elettrica di potenza bisogna collegare un'interruttore a leva a scatto rapido (SPST) fra la sorgente di accensione (+12V) ed il cavo di accensione a distanza da collegarsi al morsetto REMOTE ⑩ per provvedere all'accensione manuale dell'amplificatore.

1. Cavo di massa : Collegiate il cavo di massa (nero) in modo saldo ad un punto pulito della parte metallica dello chassis dell'automobile, ed al morsetto GND ⑨. Controllate che il punto prescelto abbia continuità fra lo stesso e il terminale negativo della batteria. Utilizzate il cavo di massa il piu' corto possibile e nel caso più amplificatori dovessero venire impiegati, collegate tutte le relative masse ad un unico punto.

2. FUSIBILE Quando sostituite i fusibili, assicuratevi di sostituire il fusibile esaurito con uno dello stesso amperaggio. L'uso dei fusibili scorretti potrebbe comportare gravi danni ai componenti.

3. TERMINALI DI USCITA DEGLI ALTOPARLANTI Assicuratevi di osservare la corretta polarità e la fase nel collegamento degli altoparlanti (+e-).

NOTA: Non lasciate che i cavi non adeguatamente isolati vengano in contatto con la massa o facciano contatto fra di loro.

1. CONNETTORI DI INGRESSO RCA Collegiate i cavi di uscita Pre della vostra unità principale ai connettori di ingresso RCA, rispettivamente RCA destro ≈ e RCA sinistro ⑤, usando adeguati cavi di prolunga RCA (ad es. 90.05-90.10-90.25-90.50 della MACROM).

Assicuratevi di osservare la corretta designazione del canale: sinistro L (bianco), destro (rosso).

REGOLAZIONI E INTERRUTTORE

INTERRUTTORE DI SELEZIONE DI INGRESSO

a) MODO "STEREO" Selezionate la posizione "ST" quando usate l'amplificatore come un sistema stereo di 2 canali. Note: Anche in questo caso il collegamento del canale centrale è possibile L + R -.

b) MODO "L - MONO" Selezionate la posizione "L - MONO" quando l'amplificatore è usato con un solo canale in ingresso. Note: Collegate i fili provenienti da un singolo altoparlante ai morsetti (L+ R-) per ottenere un collegamento BTL (a ponte). Nel caso desiderate un'immagine stereofonica è necessario impiegare un altro 42.15/42.17 collegato allo stesso modo all'altro altoparlante.

c) MODO "L + R" Selezionate l'interruttore nella posizione "L+R" quando l'amplificatore è usato per un sistema di subwoofer che utilizza i canali destro e sinistro. I due ingressi verranno così miscelati ottenendo un unico segnale monofonico in uscita ripartito su i due canali o, su un canale al doppio dela potenza se il Sub Woofer è collegato al canale centrale ( L + R - ).

CONTROLLO DI REGOLAZIONE DEL GUADAGNO IN INGRESSO

La posizione centrale serve per selezionare la sensibilità dell'ingresso a 500mV, la quale corrisponde all'uscita di preamplificazione dei prodotti MACROM.

Quando volete collegare l'amplificatore con una unità principale che non è MACROM ma che possiede uscite preamplificate del tipo RCA, procedete nel seguente modo:

a) Collocate il controllo di volume della vostra unità principale a 3/4 dell'uscita massima.
b) Girate il controllodi guadagnodi ingressousando un cacciavite e regolate il guadagno in ingresso da 0.1V-2V per ottenere la massima pressione sonora ma senza alcuna distorsione.

DATI TECNICI

42.15 Power Output STEREO

Massima Potenza 70Wx2

Massima Potenza, 4 Ohms, 1kHz 150W

42.17 Power Output STEREO

Massima Potenza 100Wx2

Massima Potenza, 4 Ohms, 1kHz 200W

Risposta in frequenza +0, -1dB 10-50.000Hz

Rapporto segnale/rumore pesato INFA 105 dB

Sensibilità d'ingresso/impedenza

(per l'uscita di potenza nominale)

Controllo con posizione centrale 500mV/10k Ohm

Controllo Variabile 100-2.000mV/10K Ohm

Impedenza degli altoparlanti 4 o 2 ohm (stereo)

4 ohm (a ponte, mono)

Alimentazione ( a terra negativa ) ...... 14,0V DC (11-16V ammesso)

Peso netto

42.15 1,3 Kg

42.17 1.5 Kg

Dimensioni dello chassis

A causa delle continue migliorie apportate al prodotto le caratteristiche e il disegno possono essere soggette a variazioni senza preavviso.
