MODE D'EMPLOI 42.26 Macrom

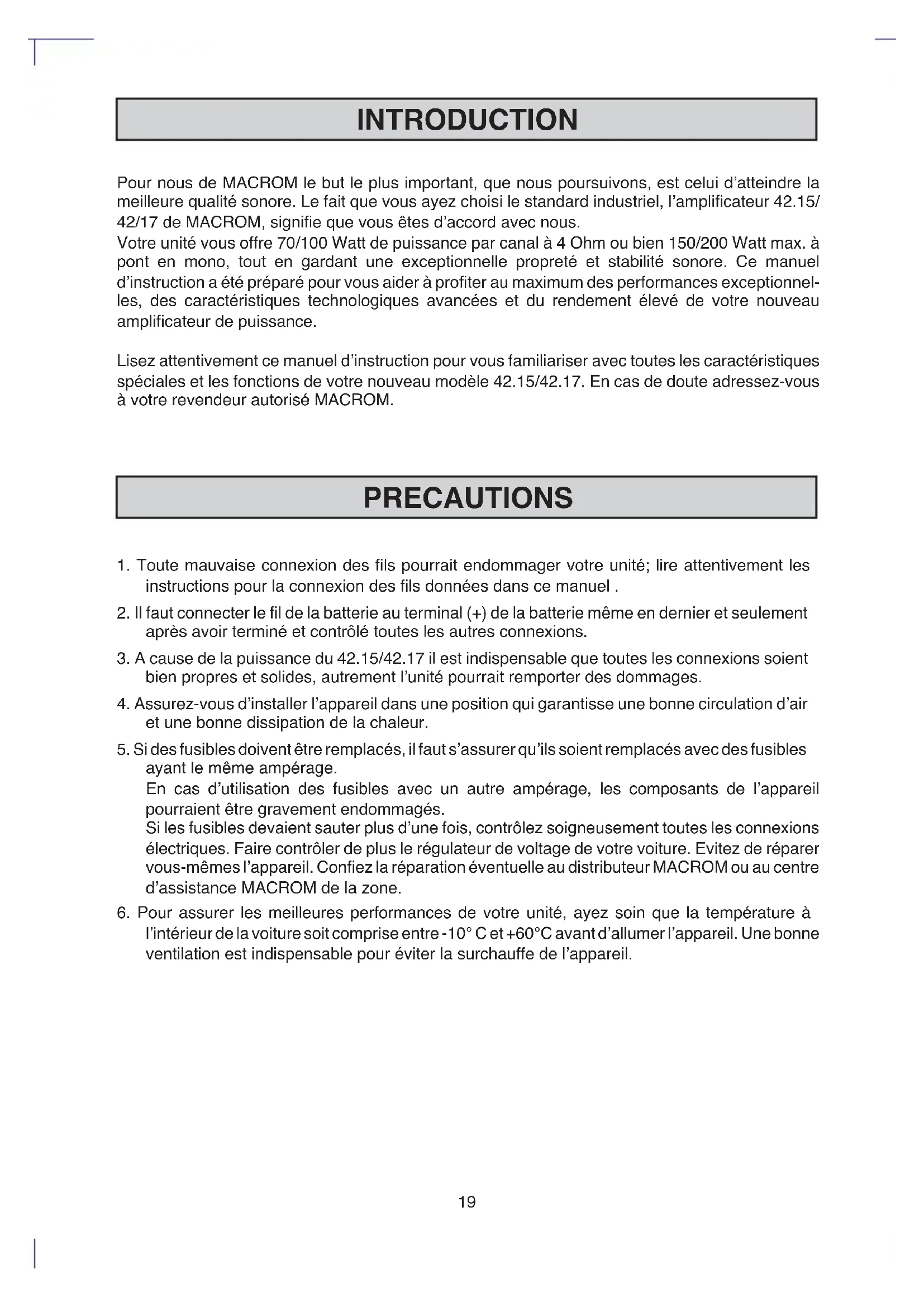

INTRODUCTION Pour nous de MACROM le but le plus important, que nous poursuivons, est celui d’atteindre la meilleure qualité sonore. Le fait que vous ayez choisi le standard industriel, l’amplificateur 42.15/ 42/17 de MACROM, signifie que vous êtes d’accord avec nous. Votre unité vous offre 70/100 Watt de puissance par canal à 4 Ohm ou bien 150/200 Watt max. à pont en mono, tout en gardant une exceptionnelle propreté et stabilité sonore. Ce manuel d’instruction a été préparé pour vous aider à profiter au maximum des performances exceptionnel- les, des caractéristiques technologiques avancées et du rendement élevé de votre nouveau amplificateur de puissance. Lisez attentivement ce manuel d’instruction pour vous familiariser avec toutes les caractéristiques spéciales et les fonctions de votre nouveau modèle 42.15/42.17. En cas de doute adressez-vous à votre revendeur autorisé MACROM.
1. Toute mauvaise connexion des fils pourrait endommager votre unité; lire attentivement les
instructions pour la connexion des fils données dans ce manuel .
2. Il faut connecter le fil de la batterie au terminal (+) de la batterie même en dernier et seulement
après avoir terminé et contrôlé toutes les autres connexions.
3. A cause de la puissance du 42.15/42.17 il est indispensable que toutes les connexions soient
bien propres et solides, autrement l’unité pourrait remporter des dommages.
4. Assurez-vous d’installer l’appareil dans une position qui garantisse une bonne circulation d’air
et une bonne dissipation de la chaleur.
5. Si des fusibles doivent être remplacés, il faut s’assurer qu’ils soient remplacés avec des fusibles
ayant le même ampérage. En cas d’utilisation des fusibles avec un autre ampérage, les composants de l’appareil pourraient être gravement endommagés. Si les fusibles devaient sauter plus d’une fois, contrôlez soigneusement toutes les connexions électriques. Faire contrôler de plus le régulateur de voltage de votre voiture. Evitez de réparer vous-mêmes l’appareil. Confiez la réparation éventuelle au distributeur MACROM ou au centre d’assistance MACROM de la zone.
6. Pour assurer les meilleures performances de votre unité, ayez soin que la température à
l’intérieur de la voiture soit comprise entre -10° C et +60°C avant d’allumer l’appareil. Une bonne ventilation est indispensable pour éviter la surchauffe de l’appareil.MACROM FRANCESE 42.15 - 42.17 17 FEBBRAIO 1993 20 CARACTERISTIQUES
- FONCTIONNEMENT A 3/2/1 CANAUX L’amplificateur peut être utilisé comme amplificateur de puissance à deux canaux ou bien ponté, doublant ainsi la puissance qui, à l’occurence, peut être répartie de la façon suivante, indépendammant du mode d’entrée: a) 70/100 Watt pour chacun des deux canaux b) 70/100 Watt sur deux canaux stéréo, et 150/200 Watt en mono c) 150/200 Watt sur un canal mono.
- SELECTION DU MODE D’ENTREE Cet interrupteur permet à l’utilisateur de spécifier le signal d’entrée de l’amplificateur. a) MODE STEREO b) MODE GAUCHE (L - MONO) c) MODE GAUCHE+DROIT (L+R)
- AUCUNE LIMITATION DE COURANT Les circuits limiteurs de courant qui sont incorporés dans les amplificateurs traditionnels peuvent provoquer un clipping prématuré et une réponse transitoire inférieure. L’absence des tels circuits dans la section assure un bas effet T.I.M., une excellente réponse transitoire et une parfaite qualité sonore.
- SENSIBILITE D’ENTREE RCA Quand l'amplificateur est nouveau il a une sensibilité de 500mV pour l'idéale connexion avec des sources MACROM. En tout cas il est possible de régler la sensibilité entre 100mV et 2V pour une connexion facile avec les autres sources présentes sur le marché.
- ALLUMAGE ET EXTINCTION A DISTANCE L’amplificateur s’allume et s’éteint automatiquement en allumant et éteignant l’unité principale.
- INDICATEUR ALLUME/ETEINT
- TRIPLE PROTECTION Votre unité est équipée de trois protections différentes, comme il se doit pour un appareil de haute classe. SOFT START: l’amplificateur entre en fonction graduellement pour ne pas endommager les haut- parleurs, si par inadvertance l’unité principale est allumée avec le volume au maximum. SURCHAUFFE: en cas d’erreurs d’installation, l’unité entre en état de protection avant de subir des dommages. Dès que la température retourne à des valeurs normales, l’unité reprend sont fonctionnement normal. COURT CIRCUIT A LA SORTIE: en cas de court-circuit à la sortie des haut-parleurs, l’unité entre en état de protection pour prévenir des sérieux dommages aux transistors finaux. Elle retourne automatiquement à l’état de fonctionnement normal lorsque le court-circuit est éliminé.
- FILTRE D’ALIMENTATION CAPACITIVE/INDUCTIVE Pour obtenir un bas niveau d’interférence des fréquences radio (RFI) et pour l’immunité aux bruits du système (par exemple, à l’hululement de l’alternateur).
- ALIMENTATEUR MOS-FET La puissance élevée du 42.15/42.17 est obtenue grâce à l’emploi d’un alimentateur spécial C- Mos-Fet pour obtenir un rendement constant, une efficience élevée en faveur d’une absorption mineure de courant. Le résultat: des performances exceptionnelles, une réponse en fréquence linéaire et ample avec une dynamique élevée.
- IMPEDANCE HAUT- PARLEURS 4 ou 2 Ohm, si utilisé en stéréophonie, 4 Ohm, si utilisé ponté en monophonie.
CONTROLES ET INDICATEURS
CONTROLES ET INDICATEURS (Fig. 2 page 4) ➀ Indicateur d’état ALLUME/ETEINT ➁ Connecteur du signal d’entrée stéréo ou mono ➂ Sèlecteur du signal d’entrée stéréo ou mono √ Contrôle du gain à l’entrée ➄ Plaque à bornes sorties haut-parleurs ≈ Fusible ∆ Plaque à bornes de l’alimentation INSTALLATION INSTALLATION (Fig. 1 page 3) A cause de la sortie en haute puissance de l’amplificateur, il se produit une grande quantité de chaleur pendant l’utilisation de l’unité. Il est donc nécessaire d’installer l’unité dans un lieu où il y a une bonne circulation d’air, autrement l’amplificateur se mettra en état de protection. Un des lieux les mieux indiqués est le coffre, où il faut évidemment éviter de couvrir l’amplificateur avec la moquette ou autre chose.
1. Appuyer l’unité à l’endroit choisi et marquer la position des quatre vis de fixage.
2. Pratiqer les trous pour les vis.
3. Mettre l’amplificateur en position et fixer les quatre vis autofileteuses.
NOTE: Utilisez une vis déjà installée sur la partie métallique de la voiture (indiquée par un * dans la figure) pour assurer un bon contact à la terre.MACROM FRANCESE 42.15 - 42.17 17 FEBBRAIO 1993 22 CONNEXIONS CONNEXIONS (Fig. 3, pag. 4) 1 Borne sortie positive haut-parleur gauche ou sortie positive, si utilisé en MONO 2 Borne sortie négative haut-parleur gauche 3 Borne sortie positive haut-parleur droit 4 Borne sortie négative haut-parleur droit ou sortie nègative, si utilisé en MONO 5 Connecteur d’entrée RCA, canal gauche ou MONO 6 Connecteur d’entrée RCA, canal droit 7 Fusible de 20/25 Ampères 8 Borne d’alimentation +12 Volt à la batterie Relier cette borne directement au terminal positif (+) de la batterie de la voiture en utilisant un câbleavec une section adéquate à la puissance de l’amplificateur. 9 Borne pour la connexion du câble négatif de mise à la terre 10 Borne pour l’allumage à distance REMOTE
1. Fil de la batterie . Reliez le terminal (+BAT)➇ avec le fil (jaune) de la batterie de la voiture.
Ce fil ne doit pas être relié avec les circuits existant dans le système électrique de la voiture. Il est très important pour la protection de la voiture que ce fil ait un fusible, qui doit être très près de la batterie. Cette connexion doit se faire en dernier.
2. Fil d’allumage à distance (REMOTE) (bleu). Relier ce fil au fil d’allumage à distance ou bien
relier le fil de commande de l’antenne électrique provenant de l’unité principale à la borne REMOTE➉ . NOTE: Si ce fil n’est pas relié, l’amplificateur ne s’allume pas en allumant l’unité principale. Si votre unité principale ne dispose pas d’une sortie pour l’antenne électrique, il faut relier un interrupteur à levier à déclenchement rapide (SPST) entre la source d’allumage (+12 V) et le fil d’allumage à distance qui doit être relié à la borne REMOTE ➉ pour effectuer l’allumage manuel de l’amplificateur.
3. Câble de mise à la terre . Fixez le câble de mise à la terre (Noir)solidement à un point propre
sur la partie métallique du châssis de la voiture et à la borne GND➈ . Veillez à ce que le point choisi présente une continuité électrique avec le terminal négatif de la batterie. Utiliser le cable de mise à la terre le plus court possible et dans le cas ou plusieurs amplificateurs doivent être employés, relier ensemble tous les fils de mise à la terre des amplificateurs.
4. FUSIBLE. Si des fusibles doivent être remplacés, il faut s’assurer qu’ils soient remplacés avec
des fusibles ayant le même ampérage. En cas d’utilisation des fusibles avec un autre ampérage, les composants de l’appareil pourraient être gravement endommagés.
5. TERMINAUX DE SORTIE DES HAUT-PARLEURS. Assurez-vous d’observer la bonne polarité
et la phase pendant la connexion des haut-parleurs. Ceci inclu le contrôle de la bonne polarité, positive (+) et négative (-). NOTE: Ne permettez pas aux fils non isolés d’entrer en contact avec le fil de mise à la terre ou entre eux.
6. CONNECTEURS D’ENTREE RCA. Les fils de sortie Pre en ligne de votre unité principale
doivent être reliés aux connecteurs d’entrée RCA , respectivement RCA≈ droit et RCA➄ gauche, en utilisant les câbles de rallonge RCA (p.e.90.05-90.10-90.25-90.50 de MACROM). Assurez-vous d’observer la désignation correcte du canal: gauche à gauche (blanc), droit à droite (rouge).
a) MODE STEREO. Sélectionnez la position "ST" (centrale), lorsque vous utilisez l’amplificateur comme un système stéréo à 2 canaux. Note:dans ce cas aussi il est possible relier le canal central L + R - b)MODE GAUCHE "L - MONO". Sélectionnez la position "L - MONO", lorsque l’amplificateur est utilisé pour un seul canal du système stéréo ou pour un canal ponté. Note: Reliez les fils provenant d’un seul amplificateur aux bornes (L+ R-) pour obtenir une connexion BTL. Si vous désirez une image stéréophonique, il faut utiliser un deuxième 42.15/42.17 relié de la même façon à l’autre haut-parleur.
c) MODE "L+R." Mettez l’interrupteur dans la position "L+R", lorsque l’amplificateur est utilisé pour un système de subwoofer utilisant les canaux droit et gauche. Les deux entrées seront ainsi mélangées et l’on obtient un seul signal monophonique de sortie distribué sur deux canaux ou sur un canal de double puissance si le Sub Woofer est relié au canal central L + R -.
CONTROLE DE REGLAGE DU GAIN A L’ENTREE La position centrale sert à sélectionner la sensibilité d’entrée à 500 mV, qui correspond à la sortie de préamplification des produits MACROM. Lorsque vous désirez relier l’amplificateur à une unité principale non-MACROM, mais qui toutefois possède des sorties préamplifiées du type RCA,procedez en cette manière: a) Réglez le contrôle du volume de votre unité principale à 3/4 de tour du niveau maximum de sortie. b) Tournez le contrôle d’entrée avec un tournevis et réglez le gain à l’entrée, de 0,1V á 2V, au niveau sonore maximum, sans qu’il y ait alcune distorsion. GAIN CONTRO
42.15 Puissance de sortie en STEREO
- Puissance maximale p. 70
- Wx2 Nominale RMS 4 Ohm, 1 kHz à 1% THD p. 45
- Wx2 Nominale RMS 4 Ohm, 20 Hz à 20 kHz à 0,05% THD p. 35
- Wx2 Puissance de sortie A PONT Puissance maximale, 4 Ohm, 1 kHz W p. 150
42.17 Puissance de sortie en STEREO
Dimensions du châssis
