Tipo de producto	Amplificador de audio de 4 canales
Marca	Macrom
Modelo	Syn Tech 4.075
Potencia RMS (4 canales, 4 Ω)	4 x 75 W
Potencia RMS (4 canales, 2 Ω)	4 x 150 W
Potencia RMS (puenteado, 4 Ω)	2 x 300 W
Potencia IHF 202	650 W
Respuesta en frecuencia	10 - 50 000 Hz (±1 dB)
Distorsión armónica total	0,08 %
Relación señal/ruido	>100 dB (ponderación IHF A)
Sensibilidad de entrada	200 mV - 4 V
Impedancia de entrada	22 kΩ
Impedancia de altavoces (estéreo mín.)	2 Ω
Impedancia de altavoces (mono mín.)	4 Ω
Alimentación	14,4 V CC (11-16 V admisibles)
Dimensiones (An x Al x Pr)	212 x 67 x 445 mm
Peso	5,1 kg
Funciones principales	Selector de modo de entrada 4/2 canales, selector de modo de salida 4/3/2 canales, crossover Frontal/Trasero (Low-Pass, High-Pass, Flat), ajuste continuo de frecuencias (30-600 Hz), ajuste de ganancia, control externo de graves (EBC), indicador de estado Check Control
Mantenimiento y limpieza	Limpiar con un paño seco y suave. Evitar productos químicos.
Seguridad	Protecciones contra sobrecalentamiento, sobrecarga y cortocircuito. Fusibles a reemplazar con el mismo amperaje.
Piezas de repuesto y reparabilidad	Contactar con un distribuidor autorizado MACROM o centro de asistencia para cualquier reparación.

Preguntas frecuentes - Syn Tech 4.075 Macrom

¿Cómo conectar la alimentación del amplificador?

Conecte el conector +BATT directamente al positivo de la batería con un fusible intercalado. El conector GND debe conectarse a un punto limpio del chasis del coche, nunca al borne negativo de la batería. El conector REMOTE-ON se conecta al cable de encendido del autorradio.

¿Qué impedancia mínima de altavoces puedo usar?

En estéreo, la impedancia mínima es de 2 Ω por canal. En configuración puenteada (mono), la impedancia mínima es de 4 Ω.

¿Cómo configurar el modo de entrada 4CH/2CH?

El selector 4CH/2CH (marca 5) permite elegir: en posición 4CH, conecte las cuatro entradas RCA; en posición 2CH, conecte solo las entradas Front y las entradas Rear servirán como salida By-pass.

¿Cómo ajustar el crossover?

Utilice los selectores Crossover Front (marca 3) y Crossover Rear (marca 7). Elija Flat (banda completa), Low-Pass (filtro pasa bajos) o High-Pass (filtro pasa altos). Luego, ajuste la frecuencia de cruce entre 30 Hz y 600 Hz con los potenciómetros correspondientes (marcas 4 y 8).

¿Qué significa el LED de estado Check Control?

El LED (marca 16) indica: blanco = unidad apagada; verde = funcionamiento normal; rojo = protección activada (sobrecalentamiento, sobrecarga o cortocircuito).

¿Cómo usar el control externo de graves (EBC)?

El selector (marca 17) activa (On) o desactiva (Off) el control EBC. Conecte el controlador EBC al puerto dedicado (marca 18) para ajustar el nivel de graves de 0 dB a -40 dB.

¿Puedo puentear el amplificador para obtener más potencia?

Sí, ajuste el selector de modo de salida (marca 6) en 2CH para una configuración estéreo de 2 canales con potencia doble, o en 3CH para una configuración estéreo frontal + mono trasero puenteado.

¿Qué hacer si el amplificador no se enciende?

Verifique las conexiones de alimentación: fusible, cable +BATT, masa GND y señal REMOTE-ON. Asegúrese de que la tensión de la batería esté entre 11 y 16 V. Si el LED permanece apagado, consulte a un distribuidor autorizado.

¿Cómo limpiar el amplificador?

Use un paño seco y suave. No use productos químicos ni disolventes que puedan dañar las superficies.

¿Dónde encontrar fusibles de repuesto?

Use fusibles del mismo amperaje que los originales. Puede adquirirlos en un distribuidor MACROM o en una tienda de electrónica para automóviles.

MANUAL DE USUARIO Syn Tech 4.075 Macrom

Manual de Instrukiones

CONTENTS / INHALT / TABLE DE MATIERES / INDICE / INDICE

• CONNECTIONS / ANSCHLUSSE / CONNEXIONES / COLLEGAMENTI / CONEXIONES II
• INSTALLATION / EINBAU / INSTALLATION / INSTALLAZIONE / INSTALACION . . . . . III
  TABLE OF COMPONENT VALUES IV

"ENGLISH"

INTRODUCTION 7
PRECAUTIONS 7
FEATURES 7
CONTROL AND INICATORS 8-9-10
TECHNICAL DATA 11

"DEUTSCH"

ESPECIFICACIONES TECNICAS.

Potencia IHF 202

650W

Potencia RMS a (12,5 Voltios DC)

Pasa bajo, Front y Rear (30-600)Hz

Inclinacion de cruce 12 dB/Octave

Respuesta en fecuencia+/- 1 dB 10-50.000 Hz

Distorsión armónica total 0.08%

Relación Señal-Ruido pesado IHF A > 100 dB

Sensibilitad de entrada - Impedancia 200-4000 mV/22 komhs

Impedancia de altevoces

Estereo Min.2 Ohms

Mono min. 4 Ohms

Alimentación

Peso

Tamaño

5,1 Kg

14,4 V DC (11 - 16 V admitidos)

212(L) x 67(A) x 445(P) mm

Debido a las continuas miglioras aportadas al producto, sus caracteristicas y diseño peuvent verse sometidos a variaciones sin preaviso.

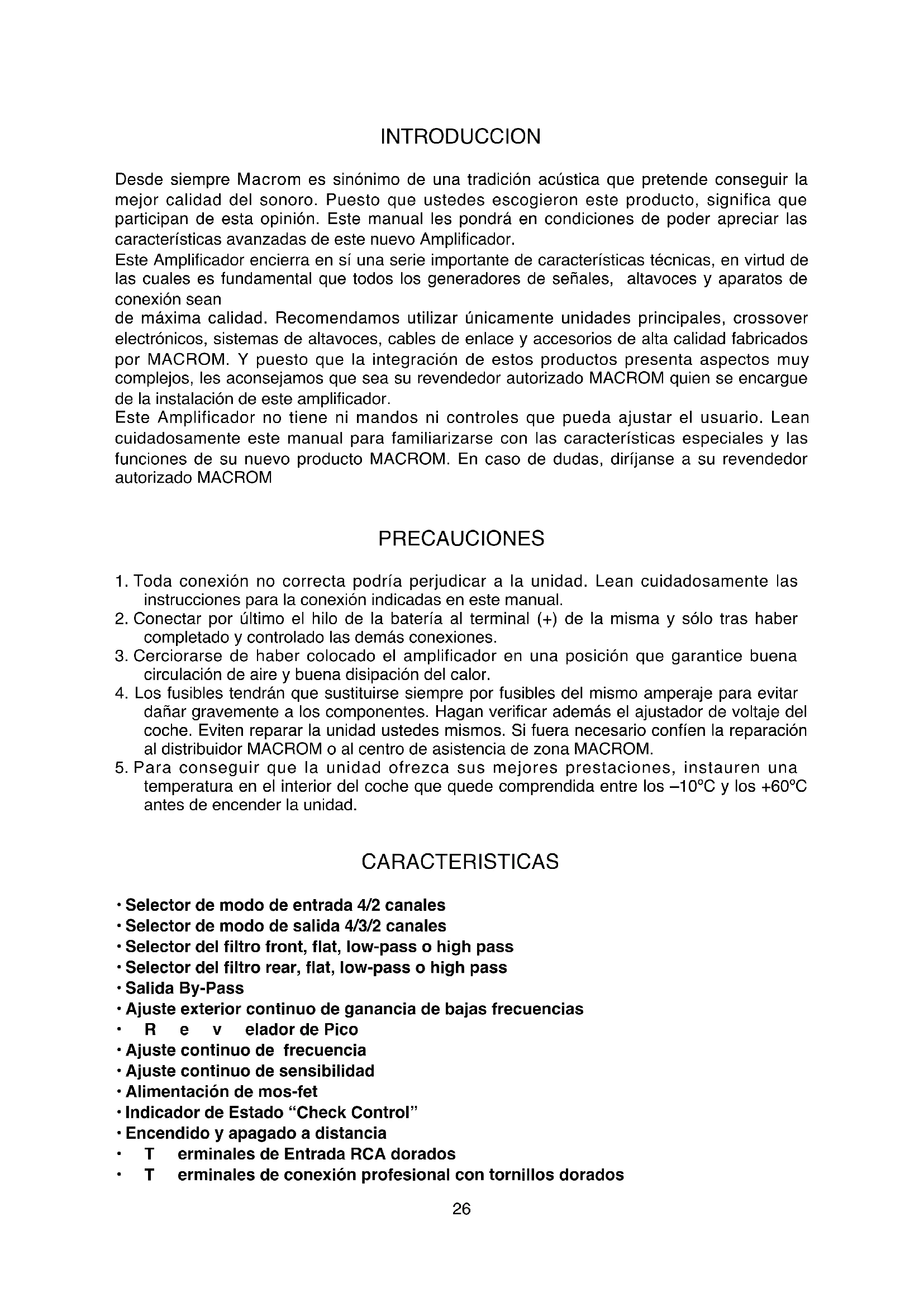

INTRODUCTION

De世家 siempre Macrom es sinonimo de una tradacion acustica que pretende促成 la bestar calidad del sonoro. Puesto que ustedes escogieren este producto, significa que participan de esta opinion. Este manual les pondra en conditiones de poder appreciar lascharacteristicas avanzadas de este nuevo Amplificador.

Este Amplificador encierra en suna série importante de caracteristicas技术水平, en virtud de las cuales es fundamental que todos los generadores de senales, altavoces y aparatos de connexion sean

de maior calidad. Recomendamos utiliser únicamente unidades principales, crossover electrónicos, sistemas de altavoces, cables de enlace y accesorios de alta calidad fabricados por MACROM. Ylisho que la integrazione de these products presenta aspectos muy complejos, les aconsejamos que sea su revendedor autorizzato MACROM whom se encargue de la instalacion de este amplificador.

Este Amplificador no tiene ni mandos ni controlles que pueda ajustar el usuario. Lean cuidadosamente este manual para familiarizarse con las caracteristicas especials y las/DDes de su nuevo producto MACROM. En caso de dudas, dirijanse a su revendedor autorizzato MACROM

PRECAUCIONES

1. Touta connexion no correcta podra perjudicar a la unidad. Lean cuidadosamente las instrucciones para la connexion indicadas en este manual.
2. Conectar porultimate el hilo de la bateria al terminal (+) de la misma y solo tras haber completado y controlado las demas conexiones.
3. Cerciorarse de haber colocado el amplificador en una posicion que garantice buena circulacion de aire y buena disipacion del calor.
4. Los fusibles tendrán que sustituirse siempre por fusibles del mesmo amperaje para evitar daß gravamente a los componentes. Hagan verificar además el ajustador de voltaje del coche. Eviten reparar la unidad ustedes mismos. Si fuera NEEDario confien la reparación al distribuidor MACROM o al centro de asistencia de zona MACROM.
5. Para PSUIGIR que la unidad ofrezca sus meores prestaciones, instauren una temperatura en el interior del coche que quede compendia entre los -10^ y los +60^ antes de encender la unidad.

CHARACTERISTICAS

• Selector de modo de entrada 4/2 canales
• Selector de modo de salute 4/3/2 canales
• Selector delhetto front, flat, low-pass o high pass
• Selector del filtro rear, flat, low-pass o high pass
• Salida By-Pass
• Ajuste exterior continuo de ganancia de bajas Frequencias
  R e v elador de Pico
• Ajuste continuo de Frequencia
• Ajuste continuo de sensibilitad
• Alimentación de mos-fet
• Indicador de Estado "Check Control"
• Encendido y apagado a distancia
  T erminales de Entrada RCA dorados
• T erminales de connexion profesional con tornillos dorados

CONTROSES INDICADOS

1. Conectores de Entrada RCA Front: permiten la connexion de hilos de salute Pre de suidad principal a la entrada del amplificador. Estas entradas guiarán los estadios finale de la sección FRONT.
   2 • Ajuste de Ganancia de Entrada Front: permite ajustar la sensibilitad de entrada del amplificador, que va de 200mv a 4Voltios.
2. Selector del Crossover Front: permitted selectionar el modo de calidad del amplificador activando el bajo Low-Pass o High-Pass.

a) Flat: el amplificador reproducirá toda la gama de escucha relacionada con la seals aplicada en su propia entrada.

b) Low-Pass:activación del filtros.pasa bajo,esto es, determinar el final de frequencies同比下降es en salidas Front.

c) High-Pass, activación del filtroENA bajo, este es, determinar la calidad de Frequencias altas presentes en salidas Front

4·Ajuste continuo de Frecuencias Low-Pass o High-Pass Front: una vez introducido el filtrlo, high-pass o low-pass, se pueda ajustar un corte de fecuencia continua, comprehensa entre 30Hz y 600Hz 60 Hz 80

5 • Selector de modo de Entrada 4CH/2CH: permite selectionar la configuracion de entrada del amplificador con losodos siguientes:

a) "4ch": se deben conectar los quatre canales de entrada, para hacer que funciona todos los canales de salida.

b) "2ch": en caso deistar solamente con dos senales, precedentes de la unidad principal, habra que connectarlas a la entrada Front para hacerFuncinar los quatre canales.

En esta configuración las entradas Rear jugan el papel de salute By-pass con entrada Front, es decir quehallarán exactamente la misma seals en cuando a forma y amplitud. Nota: los ajustes de sensibilitidad quedarán siempre independientes.

1. Selector del modo de Salida 4CH/3CH/2CH: permite selectionar la configuracion de salida del amplificador en los发展模式es:

a) "4ch" Configuración de 4 canales en salute. Con este modo el amplificador pueda configurar con un sistema de estéreo doble, front y rear.

b) "3ch" Configuración de 3 canales en salute. Con este modo el amplificador pueda configurar con un sistema front, en estéreo y rear con puente en mono.

c) "2ch" Configuración de 2 canales en salute. Con este modo el amplificador pueda utiliserse como un amplificador traditional estéreo de dos canales con potencia doble.

Nota: Con la configuracion "2ch out" los ajustes de sensibilitiesd se vuelven independentes. Este es, la seccion Front ajusta la sensibilitiesd del canal de la izquierda,,msteadas que la seccion Rear se encarga de ajustar la sensibilitiesd del canal de la derecha. Ademas, si se desea activar el crossover, no hay que olvidar que unicamente está activado el de la seccion Rear y, por consiguiente, esta activado también el control para el ajuste de su fecuencia.

CONTROLES E INDICADOS

7 • Selector del Crossover Rear: permitted la selección del modo de salute del amplificador activando el filtro Low-Pass o High-Pass.

a) Flat: el amplificador reproducirá toda la gama de escuha relacionada con la seals aplicada a su propia entrada.

b) Low-Pass:activación del filtro pasa bajo,esto es, determinación del final de las bajas Frequencias presentes en las salidas Rear.

c) High-Pass,activacion del filtroENA,esto es, determinacion de la calidad de las altas Frequencias presentes en las calidas Rear.

8·Ajuste continuo de freuencias Low-Pass o High-Pass Rear: una vez introducido el
filtr, high-pass o low-pass, se pueda ajustar el corte de freuencia en 60
continua comprendida entre 30Hz y 600Hz Hz 80

1. Ajuste de ganancia de entrada Rear: permitte ajustar la sensibilities de entrada del amplificador, que va de 200mv a 4V.

10 •Conectores de entrada RCA Rear: permiten conectar los cables de salute Pre de suidad principal a la entrada del amplificador. Estas entradas guiarán los Estadosuales de la sección Rear.

15 ·Selector para la Verificacion Exterior de Bajos: permite activar o desactivar la verificacion exterior de bajas Frequencias.

16 •Puerta para la connexion de EBC: el vericador EBC posibilita al intervención sobre el nivel de bajas Frequencias entre 0dB y -40dB.

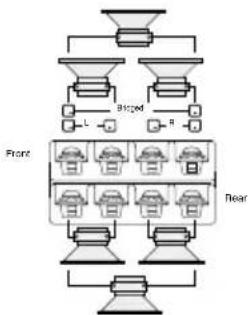

11 •Conector de altavoces:sonianas para la conexion de los altavoces.

El amplificador permite la conexión de altavoces con una impedancia minima de 2 ohm, por canal con configuración estéreo,@mñtras que para la conexión en mono "Bridged"la impedancia es de 4 ohms

En caso de utiliser la configuración de 3 canales, la impedancia total noonga que sobrepasar el valor minimo de 2 ohms.

Cercioense de efectuar una polaridad correcta al conectar los altavoces. No deja que cables mal aislados se pongan en contacto con la masa, partes metálicas del coche, o entrada en contacto entre sí.

3-channel configuration 2-channel configuration 1-channel configuration

12 • Fusible: al sustituir el fusible cerciórense de reemplazarlo por uno de igual amperaje. El empleo de fusibles no correctos podra Causear graves perjuicios a las partes componentes.

13 •Conector + BATT: Conectar directamente al positivo "+" de la bateria, mediante un fusible punto cerca de la misma, con un cable de sección apropriada para el paso de la corriente.

No connecten este terminal al circuito eletrico existente en el coche.

14 •Conector REMOTE-ON: conectar al hilo de salute de encendido remote-on (encendido a distancia) o de la antenna automática procedentes de la unidad principal. Elo permite encender y apagar el amplificador mediante la unidad principal.

15 •Conector GND: conectar este borne de masa, mediante un cable conSECTION apropiada, a un punto limpio de la parte metalica del chasis del coche. Si fuera posible, a un tornillo instalado ya.

No connecten nunca este borne directamente al negativo de la bateria, podra originar un zumbido molesto alFuncinar el vehiculo.

16 Indicador de check control: Este diodo indica el estado de funciona del amplificador.

BLANCO: la unidad está apagada

VERDE: launidad funcionaperfectamente

ROJO: la unidad está en fase de proteccion. Este amplificador configura tres protecciones:

• Sobrecalientamento. Debido a erros de instalación el amplificador se sobrecaliente y launidad entra en protección antes de danarse. Tan pronto como la temperatura vuye a la normalidad y se subsanan las anomalías, launidad reanuda automaticamente sufuncionalmente normal.

• Sobrecargas. En el caso de que los altavoces se connecten al amplificador y la impedancia total situe a los homs más alla de limites soportables, el amplificador se pone en fase de protección.

Para resturar el funciona y apagar y volver a encender la unidad principal.

• Cortocircuito en salute. En caso de cortocircuito en las calidas de los altavoces, la unidad se pone en fase de proteccion paraatar serios perjuicios a los transistores finalles. El regreso al estado de functionamento normal se consigue eliminando el cortocircuito y volviendo a encender la unidad principal.
