Tipo de producto	Amplificador de audio Mos-Fet 2 canales
Marca	Macrom
Modelo	Syn Power 2.050x
Dimensiones	212 mm (L) x 65 mm (A) x 225 mm (P)
Peso	2,4 kg
Alimentación	14,4 V cc (11 - 16 V admitido)
Potencia RMS (12,5 V)	2 x 55 W (4 Ω), 2 x 80 W (2 Ω), 1 x 160 W (4 Ω mono)
Potencia dinámica (14,4 V)	2 x 60 W (4 Ω), 2 x 100 W (2 Ω), 1 x 200 W (4 Ω mono)
Respuesta en frecuencia	10 - 50 000 Hz (±1 dB)
Distorsión armónica total	0,08 %
Relación señal/ruido	> 100 dB (IHF A)
Sensibilidad de entrada / Impedancia	200 - 4000 mV / 22 kΩ
Impedancia de los altavoces	Estéreo 2 Ω mín., Mono 4 Ω mín.
Filtro pasa-altos / pasa-bajos	30 - 600 Hz, pendiente 12 dB/octava
Controles	Selector de modo, crossover, ganancia, frecuencia, estéreo/mono
Indicador Check Control	Blanco (apagado), Verde (normal), Rojo (protección)
Protecciones	Sobrecalentamiento, sobrecarga, cortocircuito en la salida
Conectores	Entradas RCA doradas, salidas de altavoces con terminales de tornillo dorados
Mantenimiento	Verificar los fusibles (mismo amperaje), evitar la humedad
Instalación recomendada	Por un distribuidor autorizado MACROM

Preguntas frecuentes - Syn Power 2.050x Macrom

¿Cuál es la potencia del amplificador Macrom Syn Power 2.050x?

La potencia RMS es de 2x55 W en 4 ohmios, 2x80 W en 2 ohmios y 1x160 W en modo puenteado mono en 4 ohmios. En dinámica (14,4 V), alcanza 2x60 W, 2x100 W y 1x200 W respectivamente.

¿Cómo ajustar la sensibilidad de entrada (ganancia)?

Ajuste el volumen de la unidad principal a 3/4 del máximo, luego gire el control de ganancia del amplificador hasta obtener el nivel de sonido máximo sin distorsión.

¿Qué tipos de filtros están disponibles?

Selector de crossover con modos Flat (banda completa), Low-Pass (pasa-bajos) y High-Pass (pasa-altos). La frecuencia de corte es ajustable de 30 a 600 Hz.

¿Cómo conectar el amplificador en modo mono?

Coloque el selector Estéreo/Mono en Mono. Use la entrada Left (izquierda) para controlar el amplificador. Asegúrese de que la impedancia de los altavoces sea de al menos 4 ohmios en modo puenteado mono.

¿Qué significa el indicador Check Control?

LED blanco: unidad apagada. LED verde: funcionamiento normal. LED rojo: estado de protección (sobrecalentamiento, sobrecarga o cortocircuito). El amplificador se reactiva automáticamente después de resolver el problema.

¿Cuáles son las precauciones de cableado?

Conecte el cable +BATT a la batería con un fusible cercano, el REMOTE al encendido remoto, y la masa (GND) a un punto limpio del chasis. Use cables de sección adecuada y evite conectar GND directamente al negativo de la batería.

¿Qué tipo de fusible usar?

Reemplace siempre los fusibles por fusibles del mismo amperaje. El uso de fusibles de diferente amperaje puede dañar gravemente el equipo.

¿Cuál es la impedancia mínima de los altavoces?

En estéreo, 2 ohmios por canal. En mono puenteado, 4 ohmios. Para una configuración de 3 canales, la impedancia total no debe bajar de 2 ohmios.

¿Cómo evitar un sobrecalentamiento?

Instale el amplificador en un lugar bien ventilado para asegurar una buena circulación de aire y disipación de calor. Si se produce un sobrecalentamiento, el equipo entra en protección y reanudará su funcionamiento normal después de enfriarse.

¿Puedo reparar el amplificador yo mismo?

No se recomienda reparar el equipo usted mismo. Confíe cualquier reparación a un distribuidor o centro de asistencia MACROM autorizado.

MANUAL DE USUARIO Syn Power 2.050x Macrom

Manual de Instrucciones

CONTENTS / INHALT / TABLE DE MATIERES / INDICE / ÍNDICE

• CONNECTIONS / ANSCHLUSSE / CONNEXIONES / COLLEGAMENTI / CONEXIONES ..... II
• INSTALLATION / EINBAU / INSTALLATION / INSTALLAZIONE / INSTALACION ..... III
• TABLE OF COMPONENT VALUES IV

"ENGLISH"

INTRODUCTION 7
PRECAUTIONS 7
FEATURES....7
CONTROL AND INICATORS....8-9
TECHNICAL DATA 10

" DEUTSCH "

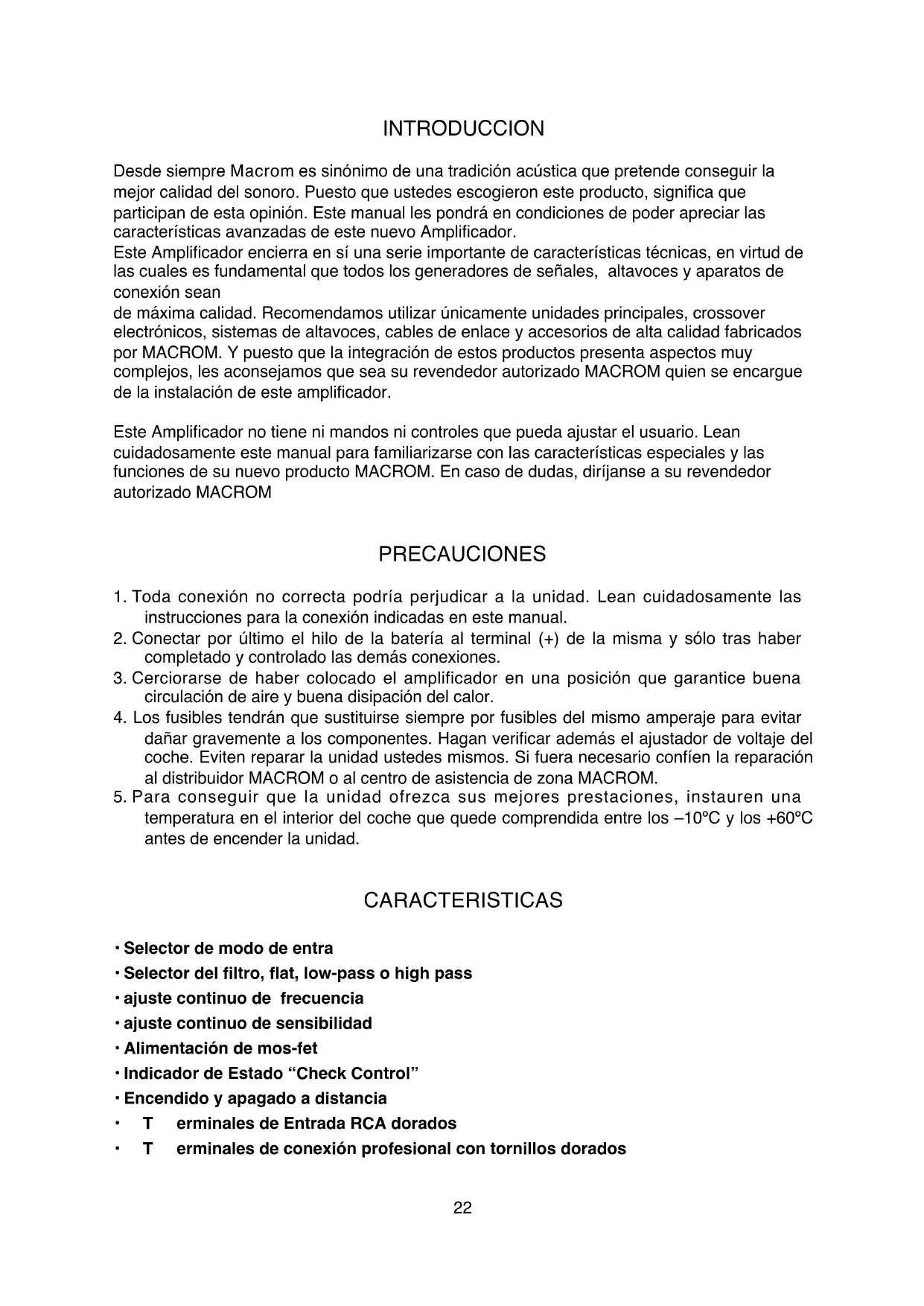

Desde siempre Macrom es sinónimo de una tradición acústica que pretende conseguir la mejor calidad del sonoro. Puesto que ustedes escogieron este producto, significa que participan de esta opinión. Este manual les pondrá en condiciones de poder apreciar las características avanzadas de este nuevo Amplificador.

Este Amplificador encierra en sí una serie importante de características técnicas, en virtud de las cuales es fundamental que todos los generadores de señales, altavoces y aparatos de conexión sean

de máxima calidad. Recomendamos utilizar únicamente unidades principales, crossover electrónicos, sistemas de altavoces, cables de enlace y accesorios de alta calidad fabricados por MACROM. Y puesto que la integración de estos productos presenta aspectos muy complejos, les aconsejamos que sea su revendedor autorizado MACROM quien se encargue de la instalación de este amplificador.

Este Amplificador no tiene ni mandos ni controles que pueda ajustar el usuario. Lean cuidadosamente este manual para familiarizarse con las características especiales y las funciones de su nuevo producto MACROM. En caso de dudas, diríjanse a su revendedor autorizado MACROM

PRECAUCIONES

1. Toda conexión no correcta podría perjudicar a la unidad. Lean cuidadosamente las instrucciones para la conexión indicadas en este manual.
2. Conectar por último el hilo de la batería al terminal (+) de la misma y sólo tras haber completado y controlado las demás conexiones.
3. Cerciorarse de haber colocado el amplificador en una posición que garantice buena circulación de aire y buena disipación del calor.
4. Los fusibles tendrán que sustituirse siempre por fusibles del mismo amperaje para evitar dañar gravemente a los componentes. Hagan verificar además el ajustador de voltaje del coche. Eviten reparar la unidad ustedes mismos. Si fuera necesario confién la reparación al distribuidor MACROM o al centro de asistencia de zona MACROM.
5. Para conseguir que la unidad ofrezca sus mejores prestaciones, instauren una temperatura en el interior del coche que quede comprendida entre los -10^ y los +60^ antes de encender la unidad.

CARACTERISTICAS

• Selector de modo de entra
• Selector del filtro, flat, low-pass o high pass
• ajuste continuo de frecuencia
• ajuste continuo de sensibilidad
• Alimentación de mos-fet
• Indicador de Estado "Check Control"
• Encendido y apagado a distancia

• T erminales de Entrada RCA dorados

• T erminales de conexión profesional con tornillos dorados

CONTROLES E INDICADORES

1 • Conectores de Entrada RCA : permiten la conexión de hilos de salida Pre de su unidad principal a la entrada del amplificador. Estas entradas guiarán los estadios finales.
2 • Ajuste de Ganancia de Entra: permite ajustar la sensibilidad de entrada del amplificador, que va de 200mv a 4Voltios.

Para el ajuste de la sensibilidad, hagan lo siguiente:

a) Coloquen el control de volúmen de su unidad a de la salida máxima.
b) Giren el control de ganancia de entrada del amplificador para conseguir la presión acústica máxima, pero sin distorsión alguna.

3 •. Selector Estéreo-Mono: permite la selección modal de salida del amplificador entre Estéreo o Mono. Si se utiliza la Mono, la Entrada correspondiente para manejar el amplificador es la Left (mono).

4 • Selector del Crossover : permite seleccionar el modo de salida del amplificador activando el filtro Low-Pass o High-Pass.

a) Flat: el amplificador reproducirá toda la gama de escucha relacionada con la señal aplicada en su propia entrada.
b) Low-Pass: activación del filtro pasa bajo, esto es, determinar el final de frecuencias bajas presentes en salidas Front.
c) High-Pass, activación del filtro pasa bajo, esto es, determinar la salida de frecuencias altas presentes en salidas Front

5 • Ajuste continuo de Frecuencias Low-Pass o High-Pass Front: una vez introducido el filtro, high-pass o low-pass, se puede ajustar un corte de frecuencia continua, comprendida entre 30Hz y 600Hz

CONTROLES E INDICADORES

6 • Conector de altavoces: salidas para la conexión de los altavoces.

El amplificador permite la conexión de altavoces con una impedancia mínima de 2 ohm, por canal con configuración estéreo, mientras que para la conexión en mono “Bridged” la impedancia es de 4 ohms

En caso de utilizar la configuración de 3 canales, la impedancia total no tendrá que sobrepasar el valor mínimo de 2 ohms.

Cerciórense de efectuar una polaridad correcta al conectar los altavoces. No dejen que cables mal aislados se pongan en contacto con la masa, partes metálicas del coche, o entren en contacto entre sí.

3-channel configuration 2-channel configuration 1-channel configuration

7 • Fusible: al sustituir el fusible cerciórense de reemplazarlo por uno de igual amperaje. El empleo de fusibles no correctos podría causar graves perjuicios a las partes componentes.
8 • Conector + BATT: Conectar directamente al positivo “+” de la batería, mediante un fusible puesto cerca de la misma, con un cable de sección apropiada para el paso de la corriente.

No conecten este terminal al circuito eléctrico existente en el coche.

9 • Conector REMOTE-ON: conectar al hilo de salida de encendido remote-on (encendido a distancia) o de la antena automática procedentes de la unidad principal. Ello permite encender y apagar el amplificador mediante la unidad principal.
10 •Conector GND: conectar este borne de masa, mediante un cable con sección apropiada, a un punto limpio de la parte metálica del chasis del coche. Si fuera posible, a un tornillo instalado ya.

No conecten nunca este borne directamente al negativo de la batería, podría originar un zumbido molesto al funcionar el vehículo.

11 • Indicador de check control: Este diodo indica el estado de funcionamiento del amplificador.

BLANCO: la unidad está apagada

VERDE: la unidad funciona perfectamente

ROJO: la unidad está en fase de protección. Este amplificador configura tres protecciones:

- Sobrecalentamiento. Debido a errores de instalación el amplificador se sobrecalienta y la unidad entra en protección antes de dañarse. Tan pronto como la temperatura vuelve a la normalidad y se subsanan las anomalías, la unidad reanuda automaticamente su funcionamiento normal.

- Sobrecargas. En el caso de que los altavoces se conecten al amplificador y la impedancia total sitúe a los homs más allá de límites soportables, el amplificador se pone en fase de protección.

Para resturar el funcionamiento hay que apagar y volver a encender la unidad principal.

- Cortocircuito en salida. En caso de cortocircuito en las salidas de los altavoces, la unidad se pone en fase de protección para evitar serios perjuicios a los transistores finales. El regreso al estado de funcionamiento normal se consigue eliminando el cortocircuito y volviendo a encender la unidad principal.

ESPECIFICACIONES TECNICAS.

Potencia IHF 202

250 W

Potencia RMS a (12,5 Voltios DC)

Potencia Dinámica a (14,4 Volts DC)

Pasa bajo (30-600)Hz

Inclinación de cruce 12 dB/Octave

Respuesta en frecuencia+/- 1 dB	10 – 50.000 Hz
Distorsión armónica total	0.08%

Relación Señal-Ruido pesado IHF A > 100 dB

Sensibilidad de entrada – Impedancia 200-4000 mV/22 komhs

Impedancia de altavoces

Estéreo Min. 2 Ohms

Mono Min. 4 Ohms

Alimentación	14,4 V DC (11 – 16 V admitidos)
Peso	2,4 kgg
Tamaño	212(l) x 65(a) 225(p) mm

Debido a las continuas mejorías aportadas al producto, sus características y diseño pueden verse sometidos a variaciones sin preaviso.
