Type de produit	Amplificateur audio Mos-Fet 2 canaux
Marque	Macrom
Modèle	Syn Power 2.050x
Dimensions	212 mm (L) x 65 mm (h) x 225 mm (p)
Poids	2,4 kg
Alimentation	14,4 V cc (11 - 16 V admis)
Puissance RMS (12,5 V)	2 x 55 W (4 Ω), 2 x 80 W (2 Ω), 1 x 160 W (4 Ω mono)
Puissance dynamique (14,4 V)	2 x 60 W (4 Ω), 2 x 100 W (2 Ω), 1 x 200 W (4 Ω mono)
Réponse en fréquence	10 - 50 000 Hz (±1 dB)
Distorsion harmonique totale	0,08 %
Rapport signal/bruit	> 100 dB (IHF A)
Sensibilité d'entrée / Impédance	200 - 4000 mV / 22 kΩ
Impédance des haut-parleurs	Stéréo 2 Ω min., Mono 4 Ω min.
Filtre passe-haut / passe-bas	30 - 600 Hz, pente 12 dB/octave
Contrôles	Sélecteur mode, crossover, gain, fréquence, stéréo/mono
Indicateur Check Control	Blanc (éteint), Vert (normal), Rouge (protection)
Protections	Surchauffe, surcharge, court-circuit en sortie
Connecteurs	Entrées RCA dorées, sorties haut-parleurs à vis dorées
Entretien	Vérifier les fusibles (même ampérage), éviter l'humidité
Installation recommandée	Par un revendeur autorisé MACROM

FOIRE AUX QUESTIONS - Syn Power 2.050x Macrom

Quelle est la puissance de l'amplificateur Macrom Syn Power 2.050x ?

La puissance RMS est de 2x55 W sous 4 ohms, 2x80 W sous 2 ohms et 1x160 W en mono ponté sous 4 ohms. En dynamique (14,4 V), elle atteint 2x60 W, 2x100 W et 1x200 W respectivement.

Comment régler la sensibilité d'entrée (gain) ?

Réglez le volume de l'unité principale à 3/4 du maximum, puis tournez le contrôle de gain de l'amplificateur jusqu'à obtenir le niveau sonore maximal sans distorsion.

Quels types de filtres sont disponibles ?

Sélecteur de crossover avec modes Flat (pleine bande), Low-Pass (passe-bas) et High-Pass (passe-haut). La fréquence de coupure est réglable de 30 à 600 Hz.

Comment connecter l'amplificateur en mode mono ?

Mettez le sélecteur Stéréo/Mono sur Mono. Utilisez l'entrée Left (gauche) pour piloter l'amplificateur. Assurez-vous que l'impédance des haut-parleurs est d'au moins 4 ohms en mono ponté.

Que signifie l'indicateur Check Control ?

LED blanche : unité éteinte. LED verte : fonctionnement normal. LED rouge : état de protection (surchauffe, surcharge ou court-circuit). L'amplificateur se réactive automatiquement après résolution du problème.

Quelles sont les précautions de câblage ?

Reliez le fil +BATT à la batterie avec un fusible proche, le REMOTE à l'allumage à distance, et la masse (GND) à un point propre du châssis. Utilisez des câbles de section adéquate et évitez de connecter GND directement au négatif de la batterie.

Quel type de fusible utiliser ?

Remplacez toujours les fusibles par des fusibles de même ampérage. L'utilisation de fusibles d'ampérage différent peut endommager gravement l'appareil.

Quelle est l'impédance minimale des haut-parleurs ?

En stéréo, 2 ohms par canal. En mono ponté, 4 ohms. Pour une configuration 3 canaux, l'impédance totale ne doit pas descendre en dessous de 2 ohms.

Comment éviter une surchauffe ?

Installez l'amplificateur dans un endroit bien ventilé pour assurer une bonne circulation d'air et dispersion de chaleur. Si une surchauffe se produit, l'appareil entre en protection et reprendra son fonctionnement normal après refroidissement.

Puis-je réparer l'amplificateur moi-même ?

Il est déconseillé de réparer l'appareil vous-même. Confiez toute réparation à un distributeur ou centre d'assistance MACROM agréé.

MODE D'EMPLOI Syn Power 2.050x Macrom

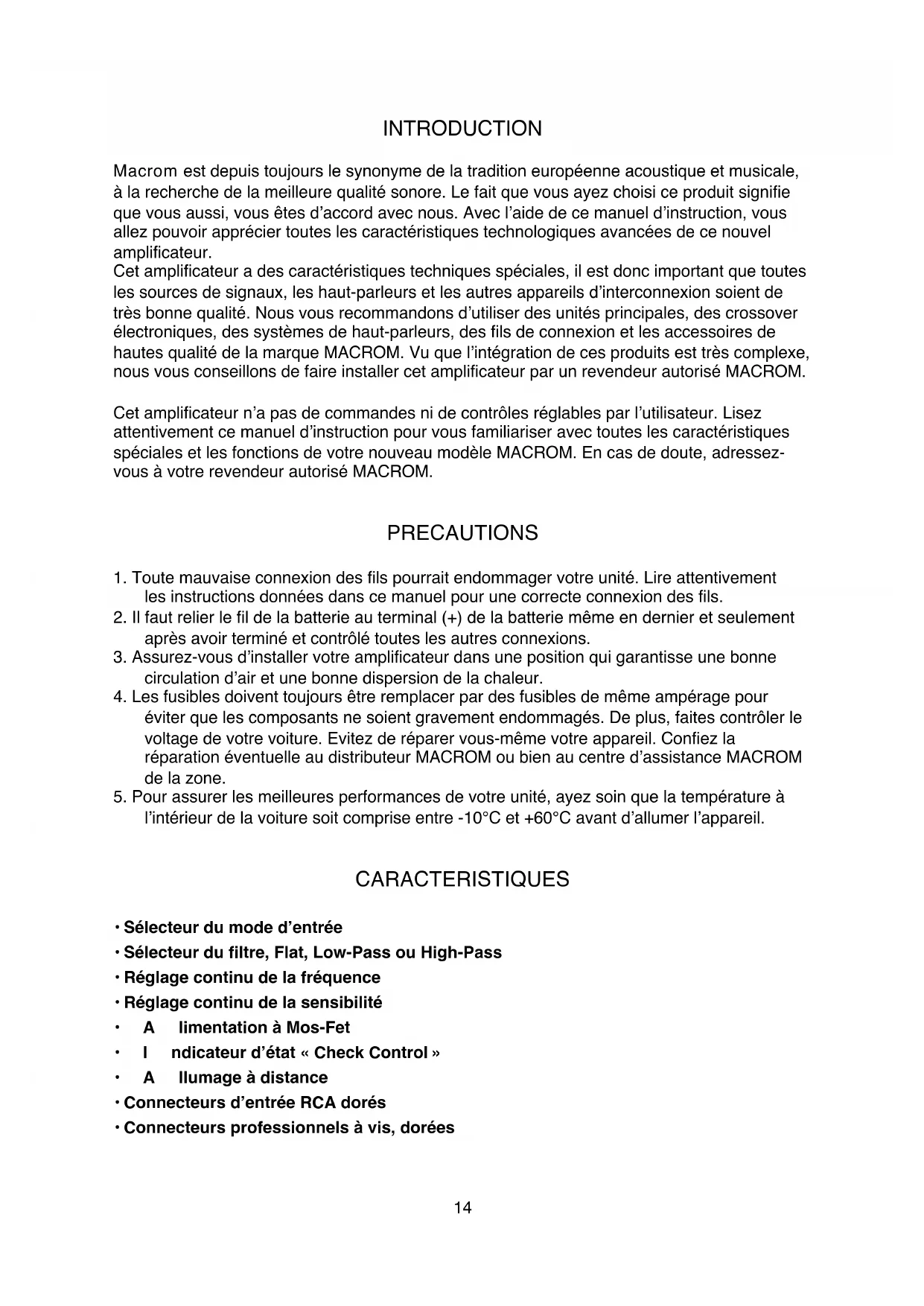

Macrom est depuis toujours le synonyme de la tradition européenne acoustique et musicale, à la recherche de la meilleure qualité sonore. Le fait que vous ayez choisi ce produit signifie que vous aussi, vous êtes d'accord avec nous. Avec l'aide de ce manuel d'instruction, vous allez pouvoir apprécier toutes les caractéristiques technologiques avancées de ce nouvel amplificateur.

Cet amplificateur a des caractéristiques techniques spéciales, il est donc important que toutes les sources de signaux, les haut-parleurs et les autres appareils d'interconnexion soient de très bonne qualité. Nous vous recommandons d'utiliser des unités principales, des crossover électroniques, des systèmes de haut-parleurs, des fils de connexion et les accessoires de hautes qualité de la marque MACROM. Vu que l'intégration de ces produits est très complexe, nous vous conseillons de faire installer cet amplificateur par un revendeur autorisé MACROM.

Cet amplificateur n'a pas de commandes ni de contrôles réglables par l'utilisateur. Lisez attentivement ce manuel d'instruction pour vous familiariser avec toutes les caractéristiques spéciales et les fonctions de votre nouveau modèle MACROM. En cas de doute, adressez-vous à votre revendeur autorisé MACROM.

PRECAUTIONS

1. Toute mauvaise connexion des fils pourrait endommager votre unité. Lire attentivement les instructions données dans ce manuel pour une correcte connexion des fils.
2. Il faut relier le fil de la batterie au terminal (+) de la batterie même en dernier et seulement après avoir terminé et contrôlé toutes les autres connexions.
3. Assurez-vous d'installer votre amplificateur dans une position qui garantisse une bonne circulation d'air et une bonne dispersion de la chaleur.
4. Les fusibles doivent toujours être remplacer par des fusibles de même ampérage pour éviter que les composants ne soient gravement endommagés. De plus, faites contrôler le voltage de votre voiture. Evitez de réparer vous-même votre appareil. Confiez la réparation éventuelle au distributeur MACROM ou bien au centre d'assistance MACROM de la zone.
5. Pour assurer les meilleures performances de votre unité, ayez soin que la température à l'intérieur de la voiture soit comprise entre -10°C et +60°C avant d'allumer l'appareil.

CARACTERISTIQUES

• Sélecteur du mode d'entrée
• Sélecteur du filtre, Flat, Low-Pass ou High-Pass
• Réglage continu de la fréquence
• Réglage continu de la sensibilité

• A limentation à Mos-Fet
• I indicateur d'état « Check Control »
• A Ilumage à distance
- Connecteurs d'entrée RCA dorés
- Connecteurs professionnels à vis, dorées

CONTROLES ET INDICATEURS

1 • Connecteurs d'entrée RCA : ils permettent de relier les fils de sortie Pré de votre unité principale à l'entrée de l'amplificateur. Ces entrées piloteront les étages finals.
2 • Réglage du gain à l'entrée : cela permet de régler la sensibilité d'entrée de l'amplificateur qui varie de 200 mV à 4 V.

Pour le réglage de la sensibilité, suivre les instructions suivantes :

a) Régler le contrôle du volume de votre unité au _ de la sortie maximale.
b) Tourner le contrôle du gain d'entrée de l'amplificateur de façon à obtenir le niveau sonore maximum mais sans aucune distorsion.

3 • Sélecteur Stéréo Mono : il permet de sélectionner la sortie stéréo ou mono de l'amplificateur. En cas d'utilisation mono, l'entrée correspondante pour piloter l'amplificateur est Left (mono).

4 • Sélecteur du Crossover : cela permet de sélectionner le mode de sortie de l'amplificateur en activant le filtre Low-Pass ou bien High-Pass.

a) Flat : l'amplificateur va reproduire toute la gamme audio en relation au signal appliqué à son entrée.

b) Low-Pass : mise en fonction du filtre passe bas, c'est à dire, déterminer la fin des basses fréquences présentes aux sorties Front.

c) High-Pass, mise en fonction du filtre passe basse, c'est à dire déterminer le départ des hautes fréquences présentes aux sorties Front.

5 • Réglage continu des fréquences Low-Pass ou High-Pass. : une fois que le filtre High-Pass ou Low-Pass a été sélectionné, on peut régler la fréquence de coupe, comprise entre 30 Hz et 600 Hz, de façon continue.

CONTROLES ET INDICATEURS

11 •Connecteurs speakers : sorties pour la connexion des haut-parleurs.

L'amplificateur permet de relier les haut-parleurs avec une impédance minimum de 2 Ohm par canal en stéréo, alors qu'en mono ponté l'impédance est de 4 Ohm.

Dans la configuration à 3 canaux, l'impédance totale ne doit pas dépasser la valeur minimum de 2 Ohm.

Assurez-vous de respecter la polarité correcte pour relier les haut-parleurs. Ne permettez pas aux fils non isolés d'entrer en contact entre eux ou avec le fil de mise à terre ou les parties métalliques de la voiture.

3-channel configuration 2-channel configuration 1-channel configuration

12 • Fusible : si les fusibles doivent être changés, il faut s'assurer qu'ils soient remplacés avec des fusibles de même ampérage. L'utilisation de fusibles avec un autre ampérage pourrait endommager gravement les composants de l'appareil.

13 •Connecteurs +BATT : relier directement au positif « + » de la batterie, en interposant un fusible le plus près possible, avec un câble de section adéquate. Il ne faut pas relier ce terminal au circuit électrique de la voiture.

14 •Connecteur REMOTE-ON : relier au fil de sortie de l'allumage remote-on (allumage à distance) ou au fil de commande de l'antenne automatique provenant de l'unité principale. Ceci permet d'allumer et d'éteindre l'amplificateur par l'intermédiaire de l'unité principale.

15 •Connecteurs GND : relier ce connecteur de masse avec un fil de section adéquate à un point propre sur la partie métallique du châssis de la voiture, si possible à une vis déjà installée.

Il ne faut en aucun cas relier ce connecteur directement au pôle négatif de la batterie, cela pourrait causer un grésillement désagréable pendant le fonctionnement de la voiture.

16 • Indicateur check control : ce led indique l'état de fonctionnement de l'amplificateur. BLANC : l'unité est éteinte.

VERT : l'unité fonctionne parfaitement.

ROUGE : l'unité est en état de protection, cet amplificateur est pourvu de trois protections : Surchauffe : en cas d'erreurs d'installation provoquant une surchauffe de l'amplificateur, l'unité entre en état de protection avant de subir des dommages. Dés que la température retourne à des valeurs normales et que les erreurs ont été éliminées, l'amplificateur reprend son fonctionnement normal.

Surcharges : en cas où plusieurs haut-parleurs reliés à l'amplificateur et que l'impédance totale descende en dessous des limites de tolérance de 1 Ohm, l'amplificateur entre en état de protection. Pour remettre en état de fonctionnement l'amplificateur, il suffit d'éteindre et de rallumer l'unité principale.

Court-circuit à la sortie : en cas de court-circuit à la sortie des haut-parleurs, l'unité entre en état de protection pour prévenir de sérieux dommages aux transistors finals. Elle retourne à l'état de fonctionnement normal lorsque le court-circuit est éliminé et l'unité principale rallumée.

DONNEES TECHNIQUES

Puissance IHF 202 250 W

Puissance RMS à (12,5 Volts cc)

à 1 kHz < 0,08% THD à 4 Ohm 2 x 55 W

à 1 kHz < 0,5 % THD à 2 Ohm 2 x 80 W

à 1 kHz < 0,5 % THD mono à 4 Ohm 1 x 160 W

Puissance dynamique à (14,4 Volt cc)

à 1 kHz <0,08% THD à 4 Ohm 2 x 60 W

à 1 kHz < 0,5% TDH à 2 Ohm 2 x 100 W

à 1 kHz < 0,5% TDH Mono à 4 Ohm 1 x 200 W

Contrôle Passe haut (30-600) Hz

Contrôle Passe bas (30- 600) Hz

Pente de coupe 12 dB/Octave

Réponse en fréquence +/- 1 dB 10 -50.000 Hz

Distorsion harmonique totale 0,08%

Rapport signal/ bruit, pesé IHF A >100 dB

Sensibilité d'entrée - Impédance 200-4000 mV/22 kOhm

Impédance des haut-parleurs

Stéréo min. 2 Ohm

Mono min. 4 Ohm

Alimentation

Poids 2,4 kg

Dimensions

14,4 V cc (11 - 16 V admis)

212(l) x 65(h) x 225(p) mm

En raisons des améliorations continues apportées au produit, les caractéristiques et le dessin sont sujets à des modifications sans préavis.
