Produkttyp	Mos-Fet 2-Kanal-Audioverstärker
Marke	Macrom
Modell	Syn Power 2.050x
Abmessungen	212 mm (L) x 65 mm (H) x 225 mm (T)
Gewicht	2,4 kg
Stromversorgung	14,4 V DC (11 - 16 V zulässig)
RMS-Leistung (12,5 V)	2 x 55 W (4 Ω), 2 x 80 W (2 Ω), 1 x 160 W (4 Ω mono)
Dynamische Leistung (14,4 V)	2 x 60 W (4 Ω), 2 x 100 W (2 Ω), 1 x 200 W (4 Ω mono)
Frequenzgang	10 - 50 000 Hz (±1 dB)
Gesamtklirrfaktor	0,08 %
Signal-Rausch-Verhältnis	> 100 dB (IHF A)
Eingangsempfindlichkeit / Impedanz	200 - 4000 mV / 22 kΩ
Lautsprecherimpedanz	Stereo 2 Ω min., Mono 4 Ω min.
Hochpass-/Tiefpassfilter	30 - 600 Hz, Flanke 12 dB/Oktave
Bedienelemente	Moduswahl, Crossover, Gain, Frequenz, Stereo/Mono
Check Control-Anzeige	Weiß (aus), Grün (normal), Rot (Schutz)
Schutzfunktionen	Überhitzung, Überlast, Ausgangskurzschluss
Anschlüsse	Vergoldete RCA-Eingänge, vergoldete Lautsprecher-Schraubanschlüsse
Wartung	Sicherungen prüfen (gleiche Stromstärke), Feuchtigkeit vermeiden
Empfohlene Installation	Durch einen autorisierten MACROM-Händler

Häufig gestellte Fragen - Syn Power 2.050x Macrom

Welche Leistung hat der Macrom Syn Power 2.050x Verstärker?

Die RMS-Leistung beträgt 2x55 W an 4 Ohm, 2x80 W an 2 Ohm und 1x160 W im gebrückten Monobetrieb an 4 Ohm. Bei Dynamik (14,4 V) erreicht sie 2x60 W, 2x100 W bzw. 1x200 W.

Wie stelle ich die Eingangsempfindlichkeit (Gain) ein?

Stellen Sie die Lautstärke der Hauptquelle auf 3/4 des Maximums und drehen Sie dann den Gain-Regler des Verstärkers, bis Sie die maximale Lautstärke ohne Verzerrung erhalten.

Welche Filtertypen sind verfügbar?

Crossover-Schalter mit Modi Flat (Vollband), Low-Pass (Tiefpass) und High-Pass (Hochpass). Die Grenzfrequenz ist von 30 bis 600 Hz einstellbar.

Wie schließe ich den Verstärker im Mono-Modus an?

Stellen Sie den Schalter Stereo/Mono auf Mono. Verwenden Sie den linken Eingang zur Ansteuerung des Verstärkers. Stellen Sie sicher, dass die Lautsprecherimpedanz im gebrückten Monobetrieb mindestens 4 Ohm beträgt.

Was bedeutet die Check Control-Anzeige?

Weiße LED: Gerät aus. Grüne LED: Normalbetrieb. Rote LED: Schutzmodus (Überhitzung, Überlast oder Kurzschluss). Der Verstärker schaltet sich nach Behebung des Problems automatisch wieder ein.

Welche Verkabelungshinweise gibt es?

Verbinden Sie das +BATT-Kabel mit einer nahen Sicherung mit der Batterie, das REMOTE-Kabel mit der entfernten Zündung und die Masse (GND) mit einem sauberen Fahrzeugchassis-Punkt. Verwenden Sie Kabel mit ausreichendem Querschnitt und vermeiden Sie es, GND direkt mit dem Minuspol der Batterie zu verbinden.

Welche Art von Sicherung verwenden?

Ersetzen Sie Sicherungen stets durch Sicherungen mit gleicher Stromstärke. Die Verwendung von Sicherungen mit abweichender Stromstärke kann das Gerät schwer beschädigen.

Wie hoch ist die minimale Lautsprecherimpedanz?

Im Stereobetrieb 2 Ohm pro Kanal. Im gebrückten Monobetrieb 4 Ohm. Bei einer 3-Kanal-Konfiguration darf die Gesamtimpedanz nicht unter 2 Ohm fallen.

Wie vermeide ich Überhitzung?

Installieren Sie den Verstärker an einem gut belüfteten Ort, um eine gute Luftzirkulation und Wärmeableitung zu gewährleisten. Bei Überhitzung schaltet das Gerät in den Schutzmodus und nimmt nach Abkühlung den Normalbetrieb wieder auf.

Kann ich den Verstärker selbst reparieren?

Es wird davon abgeraten, das Gerät selbst zu reparieren. Überlassen Sie Reparaturen einem autorisierten MACROM-Händler oder Service-Center.

BEDIENUNGSANLEITUNG Syn Power 2.050x Macrom

Owner's Manual Bedienungsanleitung

Manuel d'Emploi

INTRODUCTION....11
PRECAUTIONS 11
EIGENSCHAFTEN 11
EINSTELLUNGEN UND ANZEIGEN 12-13
TECHNISCHE DATEN 14

"FRANCAIS"

INTRODUCTION....15
PRECAUTIONS 15
CARACTERISTIQUES 15
CONTROLES ET INDICATEURS 16-17
DONNEES TECHNIQUES 18

"ITALIANO"

INTRODUZIONE....19
PRECAUZIONI 19
CARATTERISTICHE....19
CONTROLLI & INDICATORI 20-21
DATI TECNICI....22

"ESPAÑOL"

INTRODUCTION....23
PRECAUTIONS 23
CARACTERÍSTICAS 23
CONTROLES & INDICADORES 24-25
DATOS TÉCNICOS....26

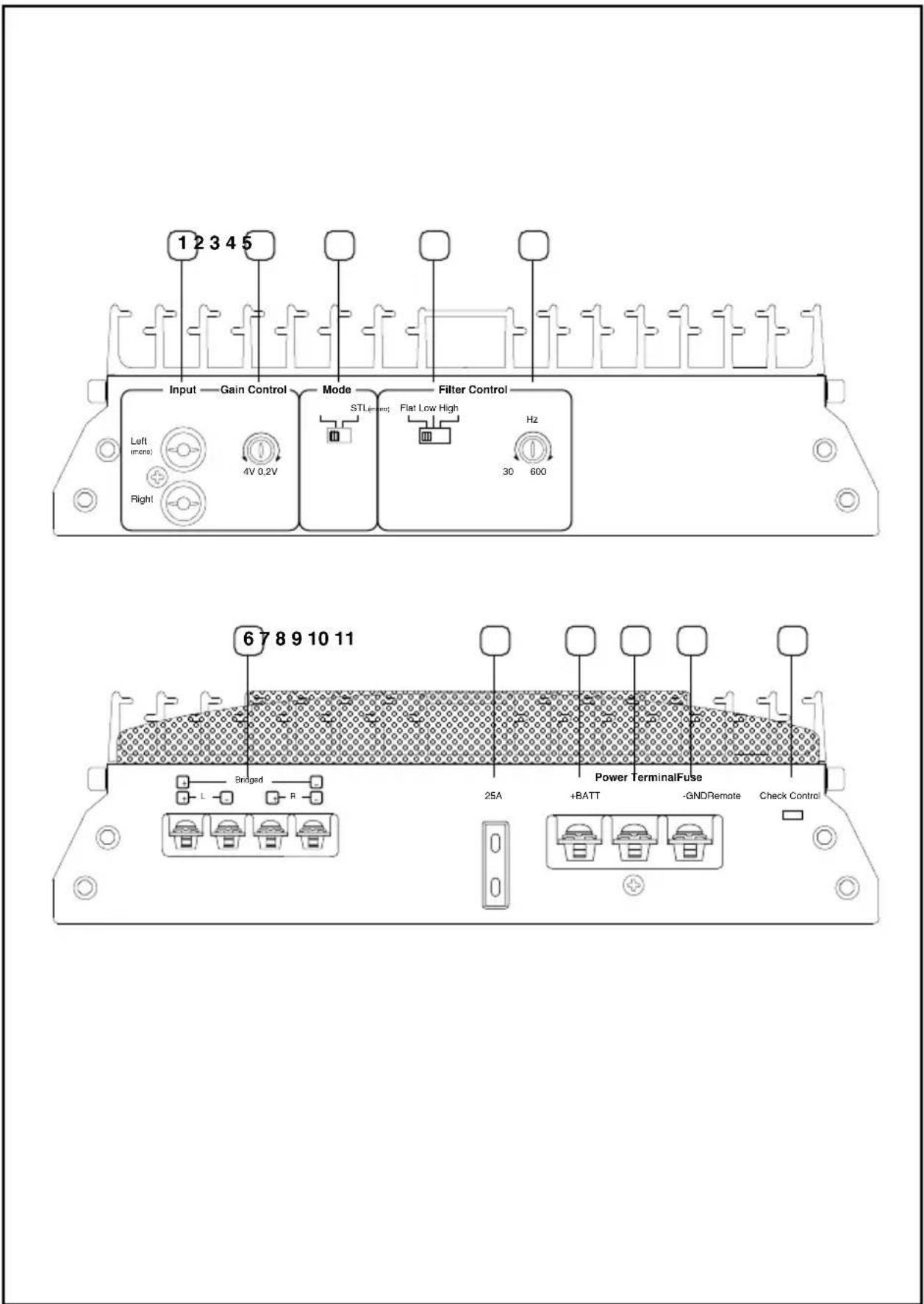

CONNECTIONS / ANSCHLUSSE / CONNEXIONES / COLLEGAMENTI / CONEXIONES

1 2 3 4 5 Input Gain Control Mode Filter Control Left (mm) Right 4V 0.2V STL (mm) Flat Low High Hz 30 600 6 7 8 9 10 11 Bridged Power TerminalFuse 25A +BATT -GNDRemote Check Control

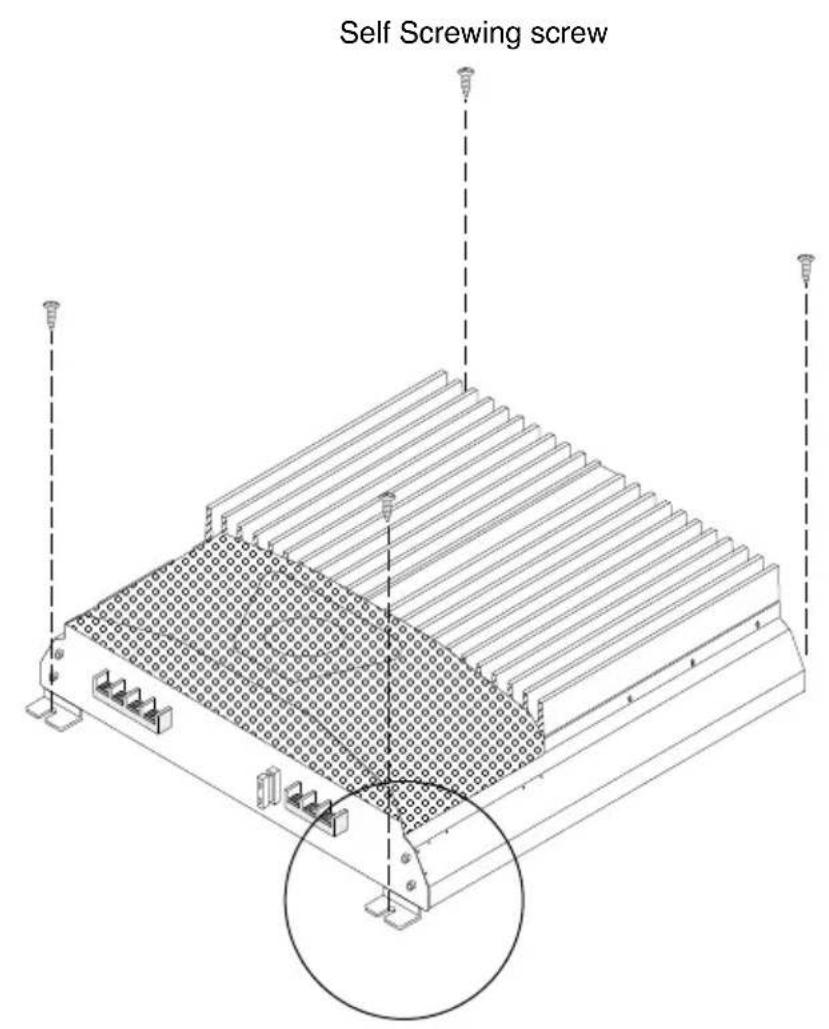

INSTALLATION / EINBAU / INSTALLATION / INSTALLAZIONE / INSTALACION

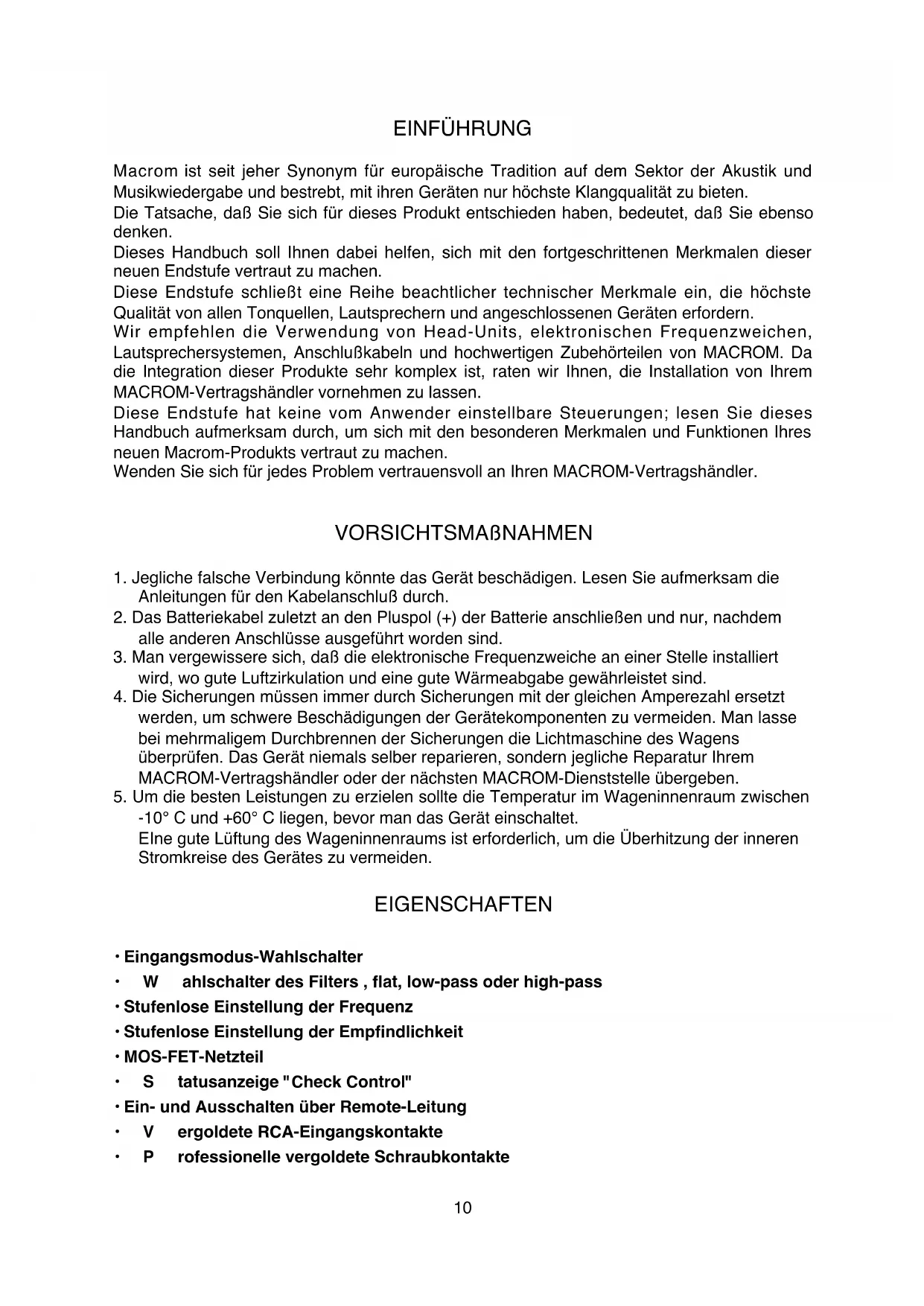

Macrom ist seit jeher Synonym für europäische Tradition auf dem Sektor der Akustik und Musikwiedergabe und bestrebt, mit ihren Geräten nur höchste Klangqualität zu bieten.

Die Tatsache, daß Sie sich für dieses Produkt entschieden haben, bedeutet, daß Sie ebenso denken.

Dieses Handbuch soll Ihnen dabei helfen, sich mit den fortgeschrittenen Merkmalen dieser neuen Endstufe vertraut zu machen.

Diese Endstufe schließt eine Reihe beachtlicher technischer Merkmale ein, die höchste Qualität von allen Tonquellen, Lautsprechern und angeschlossenen Geräten erfordern.

Wir empfehlen die Verwendung von Head-Units, elektronischen Frequenzweichen, Lautsprechersystemen, Anschlußkabeln und hochwertigen Zubehörteilen von MACROM. Da die Integration dieser Produkte sehr komplex ist, raten wir Ihnen, die Installation von Ihrem MACROM-Vertragshändler vornehmen zu lassen.

Diese Endstufe hat keine vom Anwender einstellbare Steuerungen; lesen Sie dieses Handbuch aufmerksam durch, um sich mit den besonderen Merkmalen und Funktionen Ihres neuen Macrom-Produkts vertraut zu machen.

Wenden Sie sich für jedes Problem vertrauensvoll an Ihren MACROM-Vertragshändler.

VORSICHTSMAßNAHMEN

1. Jegliche falsche Verbindung könnte das Gerät beschädigen. Lesen Sie aufmerksam die Anleitungen für den Kabelanschluß durch.

2. Das Batteriekabel zuletzt an den Pluspol (+) der Batterie anschließen und nur, nachdem alle anderen Anschlüsse ausgeführt worden sind.

3. Man vergewissere sich, daß die elektronische Frequenzweiche an einer Stelle installiert wird, wo gute Luftzirkulation und eine gute Wärmeabgabe gewährleistet sind.

4. Die Sicherungen müssen immer durch Sicherungen mit der gleichen Amperezahl ersetzt werden, um schwere Beschädigungen der Gerätekomponenten zu vermeiden. Man lasse bei mehrmaligem Durchbrennen der Sicherungen die Lichtmaschine des Wagens überprüfen. Das Gerät niemals selber reparieren, sondern jegliche Reparatur Ihrem MACROM-Vertragshändler oder der nächsten MACROM-Dienststelle übergeben.

5. Um die besten Leistungen zu erzielen sollte die Temperatur im Wageninnenraum zwischen -10^ C und +60^ C liegen, bevor man das Gerät einschaltet.

Elne gute Lüftung des Wageninnenraums ist erforderlich, um die Überhitzung der inneren Stromkreise des Gerätes zu vermeiden.

EIGENSCHAFTEN

• Eingangsmodus-Wahlschalter

- Wahlschalter des Filters, flat, low-pass oder high-pass

- Stufenlose Einstellung der Frequenz

- Stufenlose Einstellung der Empfindlichkeit

• MOS-FET-Netzteil

• S tatusanzeige "Check Control"

- Ein- und Ausschalten über Remote-Leitung

• V ergoldete RCA-Eingangskontakte

• P professionelle vergoldete Schraubkontakte

KONTROLLEN & ANZEIGEN

1 • RCA-Eingangskontakte: Damit können die Pre-Ausgangskabel der Head-Unit an den Eingang des Verstärkers angeschlossen werden. Diese Eingänge steuern die Endstufen.

2 • Einstellung des Eingangsgewinns: Ermöglicht die Einstellung der Eingangsempfindlichkeit der Endstufe zwischen 200 mV und 4V.

Zur Einstellung der Empfindlichkeit, folgendermaßen vorgehen:

a) Den Lautstärkeregler Ihres Geräts auf 3/4 des maximalen Pegels einstellen.

b) Die Gewinnsteuerung der Endstufe so einstellen, daß man den maximalen Schalldruck ohne Verzerrung erhält.

3 • Wahlschalter Stereo/Mono: Er ermöglicht die Stereo- oder Mono-Auswahl des Ausgangsmodus der Endstufe. Bei Auswahl des Mono-Ausgangsmodus muß zum Ansteuern der Endstufe der Eingang LEFT (Mono) verwendet werden.

4V 0,2V

4 • Wahlschalter der Frequenzweiche: Ermöglicht die Auswahl des Ausgangsmodus der Endstufe durch Aktivierung des Low-Pass oder High-Pass-Filters.

a) Flat: Die Endstufe gibt den gesamten Frequenzbereich des am Eingang angelegten Signals wieder.

b) Low-Pass: Aktivierung des Tiefpaß-Filters, d. h., das Ende der am Eingang anliegenden Niederfrequenzen wird bestimmt.

c) High-Pass, Aktivierung des Tiefpaß-Filters, d. h. man bestimmt den Anfang der an den Eingängen anliegenden hohen Frequenzen.

5 • Stufenlose Regelung der Low-Pass oder High-Pass Frequenzen: Nach Zuschalten des High-Pass oder Low-Pass-Filters ist es möglich, den Frequenzübergang stufenlos zwischen 30 Hz und 600 Hz einzustellen.

EINSTELLUNGEN UND ANZEIGEN

6 • Lautsprecheranschluß: Ausgänge für den Anschluß der Lautsprecher.

Die Endstufe ermöglicht den Anschluß von Lautsprechern mit einer Mindestimpedanz von 2 Ohm pro Kanal im Stereo-Modus, im mono-gebrückten Modus dagegen Lautsprecher mit einer Impedanz von 4 Ohm.

Bei Verwendung der 3-Kanal-Konfiguration darf die Gesamt-Impedanz den Mindestwert von 2 Ohm nicht übersteigen.

Auf die richtige Polarität beim Anschluß der Lautsprecher achten.

Der Kontakt zwischen nicht angemessen isolierten Kabeln unter sich, mit dem Massekabel und Metallteilen des Fahrzeugs ist absolut zu vermeiden.

3-channel configuration 2-channel configuration 1-channel configuration

12 • Sicherung: Beim Auswechseln der Sicherung darauf achten, eine Sicherung mit derselben Amperezahl zu verwenden, da die Geräte andernfalls schwer beschädigt werden können.

13 • Anschluß + BATT: Über eine Sicherung in der Nähe der Batterie und ein Kabel mit angemessenem Querschnitt direkt an den "+"-Pol der Batterie anschließen. Diesen Anschluß nicht mit dem Stromkreis des Fahrzeugs verbinden.

14 • Anschluß REMOTE-ON: An die Remote-on-Leitung der Fernsteuerung oder der elektrischen Antenne anschließen, die von der Head-Unit kommt. Dadurch kann die Endstufe über die Head-Unit ein- bzw. ausgeschaltet werden.

15 • Anschluß GND: Diese Masseklemme mittels eines Kabels mit entsprechendem Querschnitt an eine Metallstelle des Fahrgestells möglichst mit Hilfe einer schon vorhandenen Schraube anschließen. Diese Klemme nie direkt an den Minuspol der Batterie anschließen, da beim Betrieb des Fahrzeugs störende Summgeräusche auftreten können.

16 •Check control-Anzeige: Diese LED zeigt den Betriebszustand der Endstufe an. WEISS: Das Gerät ist ausgeschaltet

GRÜN: Das Gerät funktioniert einwandfrei.

ROT: Das Gerät befindet sich im Schutzzustand; diese Endstufe ist mit drei Schutzeinrichtungen versehen:

- Überhitzung: Sollte die Endstufe aufgrund von Installationsfehlern zu heiß werden, schaltet das Gerät in den Schutzbetrieb, um Schäden zu vermeiden.

Sobald die Temperatur wieder auf einen normalen Wert gesunken ist und die Fehler beseitigt worden sind, wird der Betrieb wieder aufgenommen.

- Überbelastung: Sollte die Gesamtimpedanz bei Anschluß von mehreren Lautsprechern an die Endstufe unter den Grenzwert von 1 Ohm sinken, schaltet die Endstufe in den Schutzbetrieb.

Die Wiederherstellung des normalen Betriebs erhält man durch Aus- und anschließendes Wiedereinschalten der Head-Unit.

- Kurzschluß am Ausgang: Im Fall von Kurzschlüssen an den Lautsprecherausgängen tritt des Gerät in den Schutzstatus, um die Beschädigung der Endstufentransistoren zu vermeiden.

Die Wiederherstellung des normalen Betriebs erhält man nach Beseitigung des Kurzschlusses

TECHNISCHE DATEN

Leistung IHF 202 250 W

RMS-Leistung bei (12,5 Volt DC)

bei 1 kHz < 0,08 % THD bei 4 Ohm 2 x 55 W bei 1 kHz < 0,5 % THD bei 2 Ohm 2 x 80 W bei 1 kHz < 0,5 % THD Mono bei 4 Ohm 1 x 160 W

Dynamische Leistung bei (14,4 Volt DC)

bei 1 kHz < 0,08 % THD bei 4 Ohm 2 x 60 W bei 1 kHz < 0,5 % THD bei 2 Ohm 2 x 100 W bei 1 kHz < 0,5 % THD Mono bei 4 Ohm 1 x 200 W

Hochpaß-Einstellung (30-600)Hz Tiefpaß-Einstellung (30-600)Hz Flankensteilheit 12 dB/Oktave

Frequenzgang +/-1 dB 10-50.000 Hz Harmonische Verzerrung, gesamt 0,08% Rauschabstand, IHF A-gewichtet 100 dB Eingangsempfindlichkeit – Impedanz 200-4000 mV/22 kOhm

Lautsprecherimpedanz Stereo min. 2 Ohm Mono min. 4 Ohm

Stromversorgung 14,4 V DC (11 - 16 V zulässig) Gewicht 2,4 kg Maß 212(l) x 65(h) x 225(t) mm

Änderungen der technischen Daten und des Design bleiben zwecks Verbesserung vorbehalten.
