| Produkttyp | 4-Kanal-Audioverstärker |
| Marke | Macrom |
| Modell | Syn Tech 4.075 |
| RMS-Leistung (4 Kanäle, 4 Ω) | 4 x 75 W |
| RMS-Leistung (4 Kanäle, 2 Ω) | 4 x 150 W |
| RMS-Leistung (gebrückt, 4 Ω) | 2 x 300 W |
| IHF 202 Leistung | 650 W |
| Frequenzgang | 10 - 50 000 Hz (±1 dB) |
| Gesamte harmonische Verzerrung | 0,08 % |
| Signal-Rausch-Verhältnis | >100 dB (bewertet IHF A) |
| Eingangsempfindlichkeit | 200 mV - 4 V |
| Eingangsimpedanz | 22 kΩ |
| Lautsprecherimpedanz (Stereo min.) | 2 Ω |
| Lautsprecherimpedanz (Mono min.) | 4 Ω |
| Stromversorgung | 14,4 V DC (11-16 V zulässig) |
| Abmessungen (L x H x T) | 212 x 67 x 445 mm |
| Gewicht | 5,1 kg |
| Hauptfunktionen | 4/2-Kanal-Eingangsmodus-Wahlschalter, 4/3/2-Kanal-Ausgangsmodus-Wahlschalter, Front/Rear-Crossover (Low-Pass, High-Pass, Flat), stufenlose Frequenzeinstellung (30-600 Hz), Gain-Regelung, externe Basssteuerung (EBC), Check Control-Statusanzeige |
| Pflege und Reinigung | Mit einem trockenen, weichen Tuch reinigen. Chemische Mittel vermeiden. |
| Sicherheit | Schutz gegen Überhitzung, Überlast und Kurzschluss. Sicherungen nur durch gleiche Amperezahl ersetzen. |
| Ersatzteile und Reparierbarkeit | Für Reparaturen wenden Sie sich an einen autorisierten MACROM-Händler oder ein Servicecenter. |
Häufig gestellte Fragen - Syn Tech 4.075 Macrom
Benutzerfragen zu Syn Tech 4.075 Macrom
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Waschmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch Syn Tech 4.075 - Macrom und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Syn Tech 4.075 von der Marke Macrom.
BEDIENUNGSANLEITUNG Syn Tech 4.075 Macrom
INTRODUCTION. 12
PRECAUTIONS 12
EIGENSCHAFTEN 12
EINSTELLUNGEN UND ANZEIGEN. 13-14-15
TECHNISCHE DATEN 16
“FRANCAIS”
INTRODUCTION. 17
PRECAUTIONS 17
CHARACTERISTIQUES 17
CONTROLES ET INDICATEURS 18-19-20
DONNEES TECHNIQUES 21
ITALIANO
INTRODUZIONE 22
PRECAUZIONI 22
CARATTERISTICHE 22
CONTROLLI & INDICATORI 23-24-25
DATI TECNICI 26
"ESPANOL
INTRODUCTION. 27
PRECAUTIONS 27
CHARACTERISTICAS 27
CONTROLES & INDICADORES. 28-29-30
DATOS TECNICOS. 31

CONNECTIONS / ANSCHLUSSE / Connexiones / COLLEGAMENTI / CONEXIONES

CONNECTIONS / ANSCHLUSSE / Connexiones / COLLEGAMENTI / CONEXIONES

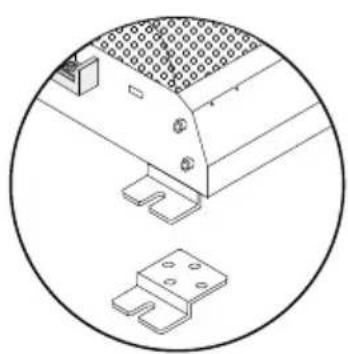

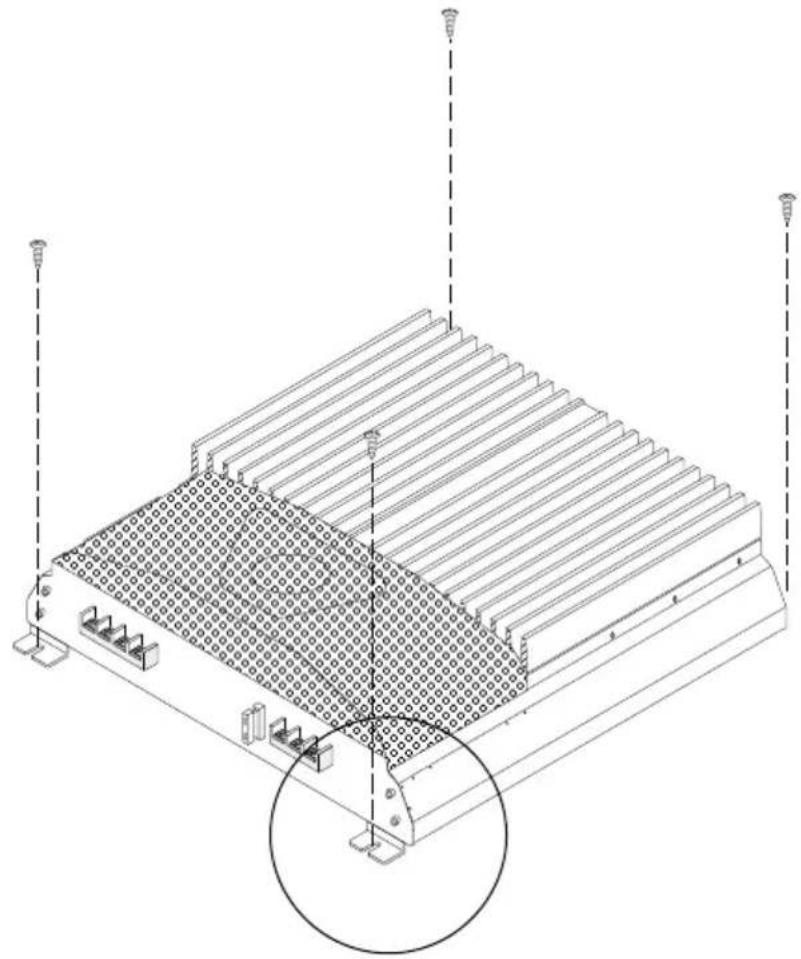

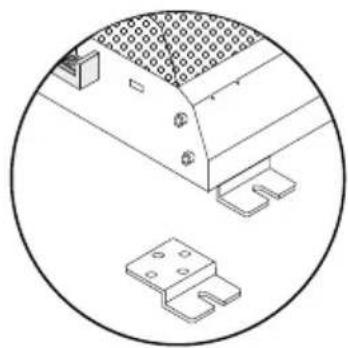

INSTALLATION / EINBAU / INSTALLATION / INSTALLAZIONE / INSTALACION

Self Screwing screw

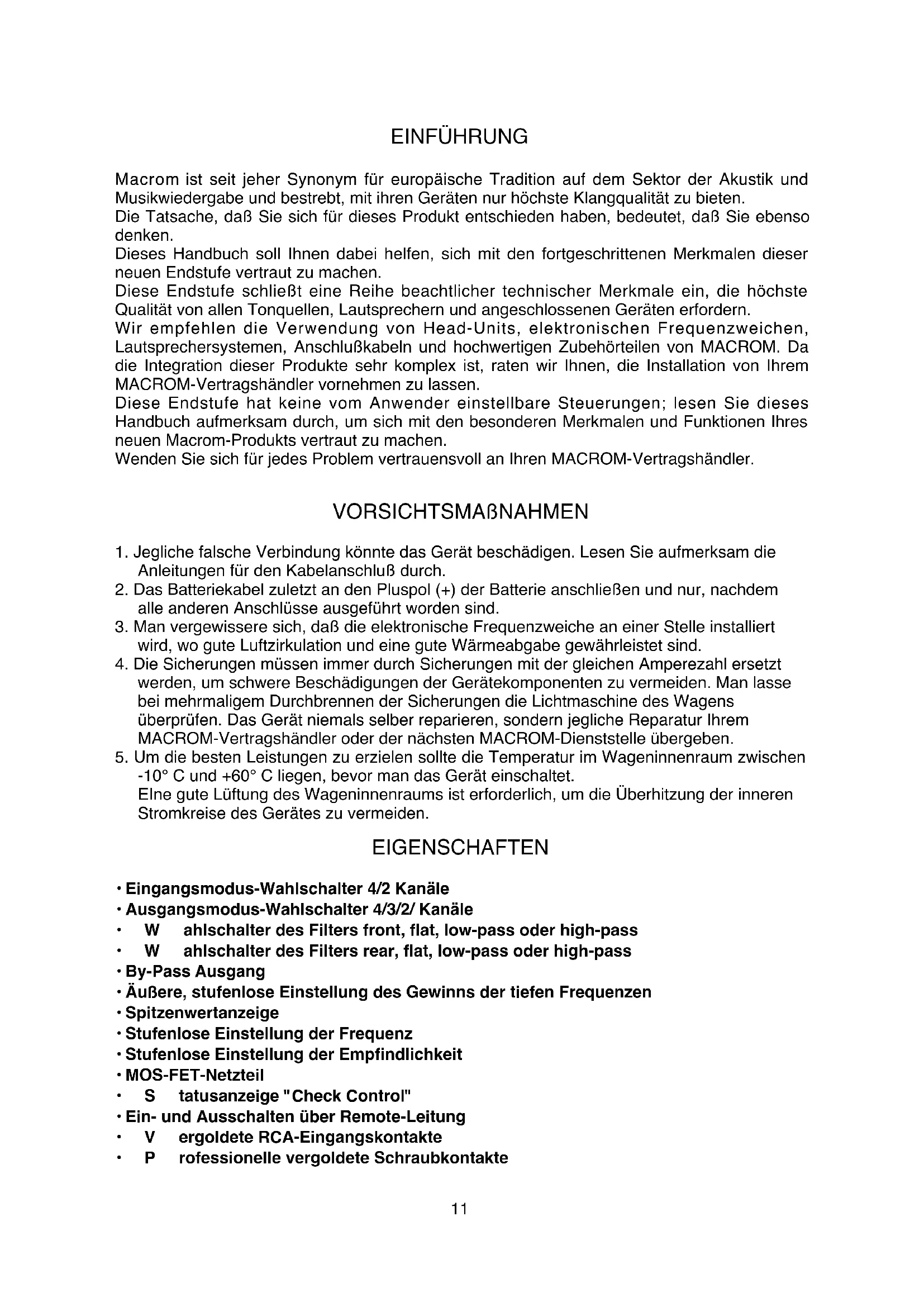

Macrom ist seit jeher Synonym für europäische Tradition auf dem Sektor der Akustik und Musikwiedergabe und bestrebt, mit ihren Geräten nur hochste Klangqualität zu bieten.
Die Tatsache, daß Sie sich für these ges Produkt entschieden haben, bedeutet, daß Sie ebenso denken.
Dieses Handbuch soll Ohnen darauf helfen, sich mit den fortgeschrittenen Merkmalen dieser neuen Endstufe vertraut zu machen.
These Endstufe schliebte eine Reihe beachtlicher technischer Merkmale ein, die hochste Qualität von allen Tonquellen, Laatsprechern und angeschlossenen Geräten erfordern.
Wir empfehlen die Verwendung von Head-Units, elektronischen Frequenzweichen, Laufsprechersystemen, Anschlußkabeln und hochwertigen Zubehörteilen von MACROM. Da die Integration dieser Produkte sehr komplex ist, raten wir Ihnen, die Installation von ihrem MACROM-Vertragshandler vornehmen zu halten.
These Endstufe hat keine vom Anwender einstellbare Steuerungen;lesen Sie these Handbuch aufmerksam durch, um sich mit den besonderen Merkmalen und Funktionen Ihrnes neuen Macrom-Produkts vertraut zu machen.
Wenden Sie sich für jedem Problem vertrauensvoll an ihren MACROM-Vertragshändler.
VORSICHTSMAßNAHMSN
- Jegliche falsche Verbindung konnte das Gerät beschädigen. Lesen Sie aufmerksam die Anleitungen für den Kabelanschluß durch.
- Das Batteriekabel zuletzt an den Pluspol (+) der Batterie anschließen und nur, nachdem alle anderen Anschlüsse ausgeführrt worden sind.
- Man vergewissere sich, daß die elektronische Freqenzweiche an einer Stelle installiert wird, wo gute Luftzirkulation und eine gute Wärmeabgabe gewährleistet sind.
- Die Sicherungen müssen immer durch Sicherungen mit der gleichen Amperezahl ersetzt werden, um schwere Beschädigungen der Gerätekomponenten zu vermeiden. Man lasse bei mehrmaligem Durchbrennen der Sicherungen die Lichtmaschine des Wagens überprüfen. Das Gerät niemals selbst reparieren, sondern jegliche Reparatur Ihrem MACROM-Vertragshandler oder der{nachsten MACROM-Dienststelle übergeben.
- Um die besten Leistungen zu erzielen sollen die Temperatur im Wageninnenraum zwischen -10^ und +60^ liegen, bevor man das Gerät einschaltet.
Eine gute Luftung des Wageninnenraums ist erforderlich, um die Überhitzung der inneren Stromkreise des Gerätes zu vermeiden.
EIGENSCHAFTEN
Eingangsmodus-Wahlschalter 4/2 Kanäle
Ausgangsmodus-Wahlschalter 4/3/2/ Kanäle
W ahlschalter des Filters front, flat, low-pass oder high-pass
W ahlschalter des Filters rear, flat, low-pass oder high-pass
- By-Pass Ausgang
- AuBere, stufenlose Einstellung des Gewinns der tiefen Frenzen
- Spitzenwertanzeige
- Stufenlose Einstellung der Frequenz
Stufenlose Einstellung der Empfindlichkeit
MOS-FET-Netzteil
S tatusanzeige "Check Control"
- Ein- und Ausschalten über Remote-Leitung
V ergoldete RCA-Eingangskontakte
P rofessionelle vergoldete Schraubkontakte

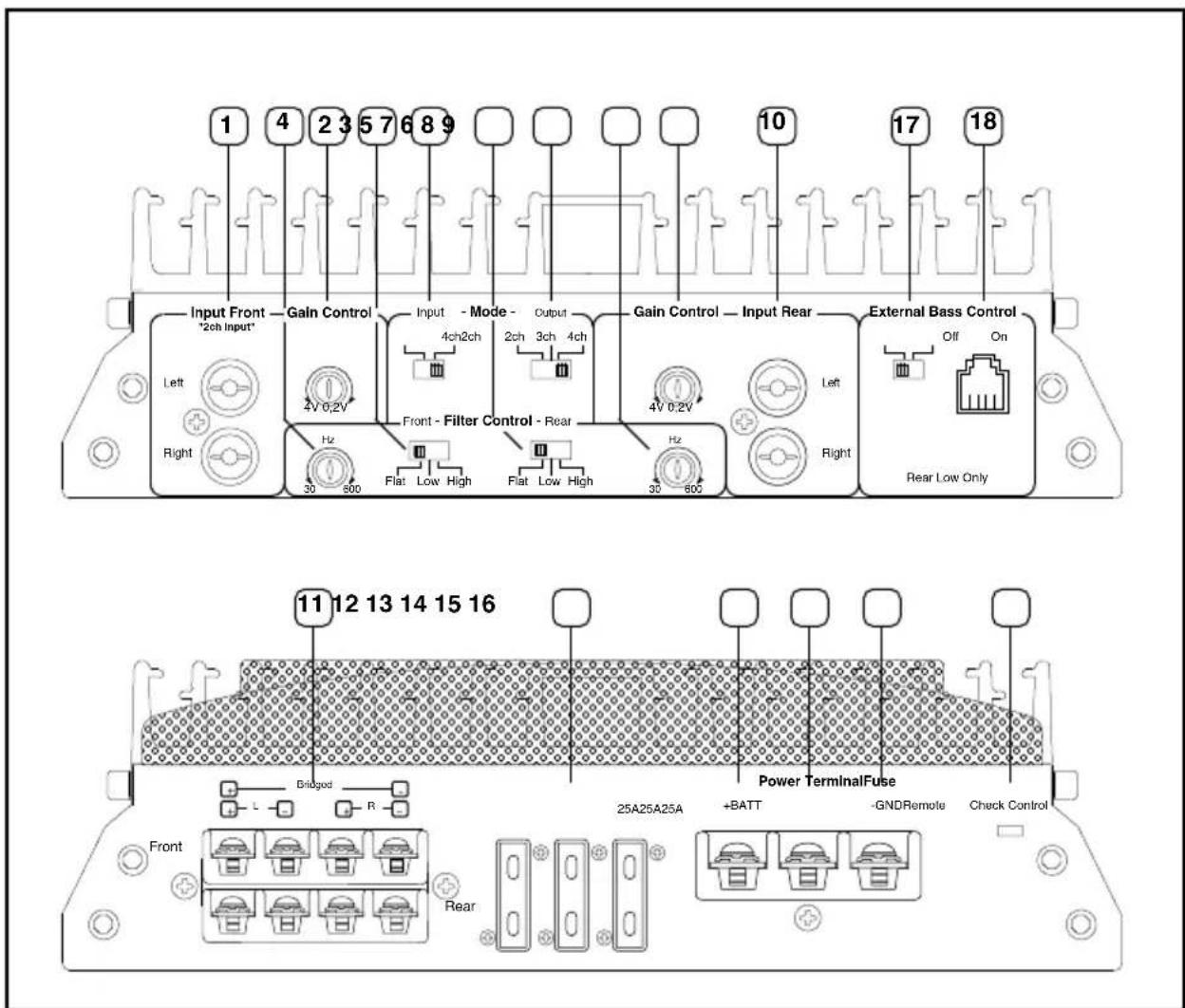

KONTROLLER&ANZEIGEN
1 - RCA-Eingangskontakte Front: Damit können die Pre-Ausgangskabel der Head-Unit an den Eingang des Verständerkers angeschlossen werden. Diese Eingänge steuern die Endstufen der FRONT-Sektion.
2·Einstellung des Front-Eingangsgewinns: Ermöglicht die Einstellung der Eingangsempfindlichkeit der Endstufe zwischen 200 mV und 4V.
3. Wahlschalter der Front-Frequenzweiche: Ermoglicht die Auswahl des Ausgangsmodus der Endstufe durch Aktivierung des Low-Pass oder High-Pass-Filters.
a) Flat: Die Endstufe gibt den gesamten Frequenzbereich des am Eingang angelegten Signals wieder.
b) Low-Pass: Aktivierung des Tiefpaß-Filters, d. h., das Ende der am Front-Eingang anliegenden Niederfrequenzen wird bestimmt.
c) High-Pass: Aktivierung des Tiefpaß-Filters, d. h. den Anfang der hohen Frenquenzen an den Front-Ausgangen bestimmen.






- Stufenlose Regelung der Low-Pass oder High-Pass Frequenzen Front: Nach Zuschalten des High-Pass oder Low-Pass-Filters ist es möglich, den Frequenzübergang stufenlos zwischen 30Hz und 600Hz einzustellen.

5 - Eingangsmodus-Wahlschalter 4CH/2CH: Ermoglicht die Auswahl der Eingangskonfiguration der Endstufe, auf folgende Weise:
a) "4Ch": Die vier Eingangskanäle müssen angeschlossen werden, damit alle Ausgangskanäle Funktionieren.
b) "2Ch": Sollten nur zwei Signale zur Verfugung stehen, die von der Head-Unitkommen, so müssen sie an den Front-Eingang angeschlossen werden, damit alle vier Ausgangskanäle Funktionieren.
In dieser Konfiguration dnen die Rear-Eingänge als By-pass-Ausgänge; d. h. daß man mit dem Front-Eingang ein von der Form und Amplitude identisches Signal erhalten. Die Empfindlichkeitseinstellungen bleiben auf jedem Fall unabhängig.


6 - Ausgangs-Wahlschalter 4CH/3CH/2CH: Ermöglicht die Ausgangskonfiguration des Verständers auf folgende Weise:
a) "4Ch" Konfiguration von 4 Ausgangskanalien.
Auf diese Weise kann die Endstufe mit einem doppelten Stereosystem betriuben werden, Front und Rear.


b) "3Ch" Konfiguration 3 Ausgangskanäle.
Auf diese Weise kann die Endstufe mit einem Front-System im Stereo-Modus, und Rear im Mono-Brückenmodus betrieben werden.

c) "2Ch" Konfiguration mit 2 Ausgangskanäten. Auf diese Weise kann der Veränderer wie eine herkömmliche 2-Kanal Stereo-Endstufe mit doppelter Leistung betrieben werden.
Anmerkung: Mit der Konfiguration "2ch out" werden die Empfindlichkeitseinstellungen unabhängig, d. h. die Front-Sektion regelt die Empfindlichkeit des Linken Kanals, während die Rear-Sektion die des Rechten Kanals regelt. Will man außer dem die Frequenzwichte aktivieren, so ist nur die der Rear-Sektion aktiv und demzufolge ihre Kontrolle für die Einstellung der Frequenz. 13
KONTROLLEN & ANZEIGEN
- Wahlschalter der Rear-Frequenzweiche: Ermoglicht die Auswahl des Ausgangsmodus der Endstufe durch Aktivierung des Low-Pass oder High-Pass-Filters.
a) Flat: Die Endstufe gibt den gesamten Frequenzbereich wieder, je nach dem am eigenen Eingang angelegten Signal.
b) Low-Pass: Aktivierung des Tiefpaß-Filters, d. h. man bestimmt das Ende der an den Rear-Ausgangen anliegenden tiefen Frenzen.
c) High-Pass, Aktivierung des Tiefpaß-Filters, d. h. man bestimmt den Anfang der an den Rear-Ausgangen anliegenden hohen Frenzen.






8· Stufenlose Regelung der Low-Pass oder High-Pass Frequenzen Rear: nach
Einschalten des Filters kann die Übergangsfrequenz stufenlos zwischen 30 Hz und 600 Hz eingestellt werden. 60 Hz 80

- Einstellung des Engangsgewinns Rear: Ermöglicht die Einstellung der Eingangsempfindlichkeit der Endstufe zwischen 200mV und 4V.

- RCA Rear-Eingangsanschlüsse: Sie ermöglich den Anschluß der Pre-Ausgangskabel Ihrer Head-Unit an den Eingang der Endstufe.
These Eingänge steuern die Endstufen der Rear-Sektion.
17· Wahlschalter für die äußere Kontrolle der Basse: Ermöglicht das External Bass Control Ein- oder Ausschalten der äußerten Einstellung der tiefen Frenquenzen. OnOff

18 • Port für den Anschluß der EBC: Über die EBC-Kontrolle kann man das Niveau der tiefen Frenzen zwischen 0dB und -40dB einstellen.

EINSTELLUNGEN UND ANZEIGEN
11 LautsprecheranschluB: Ausgabe fur den AnschluB der Lautsprecher.
Die Endstufe erhögt den Anschluß von Lautsprechern mit einer Mindestimpedanz von 2 Ohm pro Kanal im Stereo-Modus, im mono-gebrücken Modus dagegen Lautsprecher mit einer Impedanz von 4 Ohm.
Bei Verwendung der 3-Kanal-Konfiguration darf die Gesamt-Impedanz den Mindestwert von 2 Ohm nicht übersteigen.
Auf die richtige Polarität beim Anschluß der Lautsprecher achten.

Der Kontakt zwischen nicht angemessen isolierten Kabeln unter sich, mit dem Massekabel und Metalteilen des Fahrzeugs ist absolut zu vermeiden.

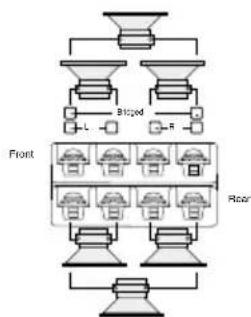

3-channel configuration 2-channel configuration 1-channel configuration
-
Sicherung: Beim Auswechseln der Sicherung darauf auf achten, eine Sicherung mit derselben Amperezahl zu verwenden, da die Geräte andernfalls schwer beschädigt werden können.
-
Anschluß + BATT: Über eine Sicherung in der Höhe der Batterie und ein Kabel mit angemessenem Querschnitt direkt an den "+"-Pol der Batterie anschließen. Diesen Anschluß nicht mit dem Stromkreis des Fahrzeugs verbinden.
-
Anschluß REMOTE-ON: An die Remote-on-Leitung der Fernsteuerung oder der elektrischen Antenne anschließen, die von der Head-Unit kommt. Dadurch kann die Endstufe über die Head-Unit ein-bzw. ausgeschaltet werden.
-
Anschluß GND: Diese Masseklemme mittels eines Kabels mit entsprechenden Querschnitt an eine Metallstelle des Fahrgestells möglichst mit Hilfe einer schon vorhandenen Schraube anschließen.
These Klemme nie direkt an den Minuspol der Batterie anschließen, da beim Betrieb des Fahrzeugs störende Summgeräutsche auftreten können.
16 Check control-Anzeige: These LED zeit den Betriebszustand der Endstufe an. WEISS: Das Gerät ist ausgeschaltet
GRUN: Das Gerät Funktioniert einwandfrei.
ROT: Das Gerät befindet sich im Schutzzustand; diese Endstufe ist mit drei Schutzeinrichtungen versehen:
- Überhitzung: Sollte die Endstufe aufgrund von Installationsfehlern zu heißt werden, schaltet das Gerät in den Schutzbetrieb, um Schäden zu vermeiden.
Sobald die Temperatur wieder auf einen normalen Wert gesunden ist und die Fehler beseitigt worden sind, wird der Betrieb wieder aufgenommen.
- Überbelastung: Sollte die Gesamtimpedanz bei Anschluß von mehreren Laufsprechern an die Endstufe unter den Grenzwert von 1 Ohm führen, schaltet die Endstufe in den Schutzbetrieb.
Die Wiederherstellung des normalen Betriebs erhält man durch Aus- und anschließendes Wiedereinschalten der Head-Unit.
- Kurzschluß am Ausgang: Im Fall von Kurzschlüssen an den Laufsprecherausgängen tritt des Gerät in den Schutzstatus, um die Beschädigung der Endstufentransistoren zu vermeiden.
Die Wiederherstellung des normalen Betriebs erhält man nach Beseitigung des Kurzschlusses
TECHNISCHE DATEN
Leistung IHF 202 650W
RMS-Leistung bei (12,5 Volt DC)
Front/Rear bei 1kHz < 0,08% THD+N bei 4 Ohm 4 x 75W
Front/Rear bei 1kHz < 0,5% THD+N bei 2 Ohm 4 x 150W
Front/Rear bei 1kHz < 0,5% THD+N Mono bei 4 Ohm 2 x 300W
Vorausgangsempfindlichkeit 1:1
Hochpaß, Front und Rear (30-600)Hz
Tiefpaß, Front e Rear (30-600)Hz
Flankensteilheit 12 dB/Oktave
Frequenzgang +1 dB 10-50.000 Hz
Harmonische Verzerrung, gesamt 0,08%
Rauschabstand, IHF A-gewägt > 100 dB
Eingangsempfindlichkeit - Impedanz 200-4000 mV/22 kOhm
Lautsprecherimpedanz Stereo min.2 Ohm Mono min.4 Ohm
Stromversorgung Gewicht MaB
14,4 V DC (11 - 16 V zulässig)
5,1 Kg
212(L) x 67(H) x 445(T) mm
Änderungen der technischen Daten und des Design bleiben zwecks Verbesserung vorbehalten.
