Produkttyp	GPS-Navigations- und Multimedia-Receiver
Marke	Macrom
Modell	M-DVD5561R
Abmessungen (B x H x T)	178 mm x 100 mm x 160 mm (2-DIN)
Gewicht	ca. 1,5 kg
Stromversorgung	12 V Gleichstrom (Fahrzeugbordnetz)
Touchscreen	6,2 Zoll Farb-TFT mit Touch-Funktion
Navigationssystem	Vorinstallierte Karten, Routenführung, POI-Suche
DVD-Wiedergabe	DVD, DVD±R/RW, CD, CD±R/RW, MP3, WMA, JPEG, DivX
Bluetooth	Freisprecheinrichtung, Audio-Streaming (A2DP)
USB-Anschluss	1 x USB (vorne) für Speichermedien und Smartphones
SD-Kartensteckplatz	1 x SD/SDHC-Karte (vorne)
Radio	UKW/MW/LW mit RDS, 30 Senderspeicher
Audioausgang	4 x 50 W (max.), Vorverstärkerausgänge (2 Paar)
Videoeingang	1 x RCA (für Rückfahrkamera optional)
Reinigung und Pflege	Mit einem weichen, trockenen Tuch abwischen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Nur von Fachpersonal installieren lassen; Gerät nicht öffnen; vor Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Ersatzteile über den Fachhandel erhältlich; Reparaturen nur durch autorisierte Servicecenter
Lieferumfang	Einbaugerät, Bedienungsanleitung, Montagematerial, Kabelbaum, externe Mikrofon
Garantie	2 Jahre gesetzliche Gewährleistung

Häufig gestellte Fragen - M-DVD5561R Macrom

Wie starte ich die Navigation auf dem Macrom M-DVD5561R?

Drücken Sie auf dem Hauptbildschirm die Taste NAV oder das Navigationssymbol. Das Gerät wechselt automatisch in den Navigationsmodus. Folgen Sie den Anweisungen auf dem Bildschirm.

Kann ich die Karten aktualisieren?

Ja, Kartenaktualisierungen sind über die Website des Kartenanbieters möglich. Kopieren Sie die neuen Karten auf eine SD-Karte und legen Sie diese in den SD-Steckplatz ein. Das Gerät erkennt die Aktualisierung automatisch.

Wie verbinde ich mein Smartphone über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie im Gerätemenü Bluetooth > Gerät suchen. Wählen Sie Ihr Telefon aus der Liste und bestätigen Sie den Pairing-Code (standardmäßig 0000).

Das Gerät reagiert nicht. Wie kann ich es zurücksetzen?

Drücken Sie mit einem dünnen Gegenstand (z. B. Büroklammer) in die Reset-Öffnung an der Frontseite. Halten Sie die Taste für ca. 5 Sekunden gedrückt, bis das Gerät neu startet.

Wie spiele ich eine DVD ab?

Schalten Sie das Gerät ein, legen Sie die DVD mit der beschrifteten Seite nach oben in das Disc-Fach ein. Die Wiedergabe startet automatisch. Über das Menü können Sie Titel, Kapitel und Untertitel auswählen.

Kann ich Musik von einem USB-Stick abspielen?

Ja, stecken Sie den USB-Stick in den USB-Anschluss an der Vorderseite. Das Gerät erkennt die MP3/WMA/FLAC-Dateien und gibt sie wieder. Sie können über die Tasten Nächster/Vorheriger Titel wechseln.

Wie stelle ich die Uhrzeit ein?

Gehen Sie zu Einstellungen > Uhrzeit. Wählen Sie Manuell oder GPS-Synchronisation. Bei manueller Einstellung können Sie Stunden und Minuten über das Ziffernfeld eingeben.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie die Lautstärke (Drehregler). Stellen Sie sicher, dass die Stummschaltung (MUTE) nicht aktiviert ist. Prüfen Sie die Audioeinstellungen unter Sound > Fader/Balance.

Wie schließe ich eine Rückfahrkamera an?

Verbinden Sie das Videokabel der Kamera mit dem Video In-Eingang (RCA) am Gerät. Schließen Sie das Pluskabel der Kamera an das Rückfahrscheinwerferlicht an. Das Bild erscheint automatisch beim Einlegen des Rückwärtsgangs.

Das Gerät zeigt 'Kein Signal' bei der Navigation an. Was tun?

Stellen Sie sicher, dass das Fahrzeug im Freien steht und die GPS-Antenne freie Sicht zum Himmel hat. Überprüfen Sie den Anschluss der externen GPS-Antenne. Ein Neustart des Geräts kann helfen.

BEDIENUNGSANLEITUNG M-DVD5561R Macrom

1. Zerlegen oder stellen Sie das Gerät niemals ohne professionelle Anleitung ein. Für weitere Details wenden Sie sich an einen professionellen Autozubehörhandel/Händler.
2. Wenn die Frontblende oder der TFT-Monitor verschmutzt ist, verwenden Sie bitte ein sauberes Silikontuch und ein neutrales Reinigungsmittel, um die Flecken zu entfernen. Wenn ein raues Tuch und aggressive Reinigungsmittel wie Alkohol für die Reinigung verwendet werden, kann dies zu Kratzern und zum Farbverlust des Gerätes führen.
3. Wenn Störungen am Gerät auftreten, lesen Sie bitte die Anleitung zur Fehlerbehebung in dieser Anleitung. Wenn keine passende Information zu finden ist, drücken Sie bitte die Taste [RESET] auf der Frontblende, um die Werkseinstellungen wieder herzustellen.
4. Wenn der Wagen länger bei kaltem oder heißem Wetter geparkt war, warten Sie bitte, bis sich die Temperatur des Wagens normalisiert hat, bevor Sie das Gerät benutzen.
5. Der Einsatz der Autoheizung bei niedriger Umgebungstemperatur kann zur Kondensation von Wassertropfen im Gerät führen, BENUTZEN Sie das Gerät in diesem Zustand NICHT, entnehmen Sie die Disc und wischen Sie die Kondensation von der Disc. Wenn das Gerät auch nach einigen Stunden nicht funktioniert, kontaktieren Sie bitte das Kundendienstzentrum.
6. Vermeiden Sie starke Stöße auf den geöffneten LCD-Monitor, um Schäden am innenliegenden Mechanismus zu verhindern.
7. Um Schäden am Bildschirm zu verhindern, vermeiden Sie die Berührung mit scharfen oder spitzen Gegenständen.
8. Der Monitor verwendet einen automatischen Überwachungsmechanismus, bitte drücken, ziehen oder schwenken Sie den Monitor nicht manuelle, um Schäden am innenliegenden Mechanismus zu verhindern.
9. Grafische Illustrationen wurden verwendet, um eine klare Darstellung und eine Alternative für das einfache Verständnis der Bedienung dieses Geräts zu bieten. Diese Darstellungen können aber von der wirklichen Anzeige des Bildschirms abweichen.
10. Bei der Bedienung des Geräts wird „ ^Ø “ angezeigt, wenn die Eingabe nicht erlaubt oder ungültig ist.
11. Bedienen Sie das Gerät korrekt entsprechend dieser Anleitung, um unnötige Probleme zu vermeiden. Die Garantie ist ungültig, wenn Probleme durch falsch Handhabung entstanden sind.

Erklärungen

Hergestellt unter Lizenz der Dolby Laboratories.

Dolby Digital:

„Dolby“ und das „Doppel-D“-Symbol sind Warenzeichen der Dolby Laboratories. Hergestellt unter Lizenz der Dolby Laboratories.

Dolby Digital und Dolby Pro Logic II(x):

„Dolby“, „Pro Logic“ und das „Doppel-D“-Symbol sind Warenzeichen der Dolby Laboratories. Hergestellt unter Lizenz der Dolby Laboratories.

Dolby Digital und MLP Lossless:

„Dolby“, „MLP Lossless“ und das „Doppel-D“-Symbol sind Warenzeichen der Dolby Laboratories.

Inhalt

Vor der Benutzung

Frontblende 01

Fernbedienung 02

Grundoperationen

Power ein/aus 04

STUMMSCHALTUNG 04

Einstellung der Lautstärke ....04

Hauptmenü/Source-Menü und

Auswahl 04

Reset der Einheit 04

Radio-Modus

Auswahl des Radio-Modus .....05

Auswahl des Frequenzbereichs .....05

Automatischer Sendersuchlauf......05

Manuelle Einstellung ....05

Automatisches Speichern 05

Manuelles Speichern 05

Lokal suchen 05

EQ-Auswahl....06

Wiederaufrufen der voreingestellten

Sender 06

RDS-Modus

AF-Funktion 07

TA-Funktion 07

PTY-Funktion 07

DVD-Modus

Eingeben einer Disk 08

Auswerfen einer Disc....08

Touchscreen-Steuertasten......08

Bildschirmsymbole......09

Play.... 11

Pause 11

Stop 11

Schnellrücklauf/Schnellvorlauf...... 11

Nächste oder vorhergehende

Datei abspielen 11

Wiederholung der Wiedergabe ..... 11

Wiederholung A-B.... 12

Zufallswiedergabe 12

DVD-Menü/Titel 12

Audiokanal auswählen.... 12

Sprache der Untertitel auswählen ... 12

PBC-Funktion 12

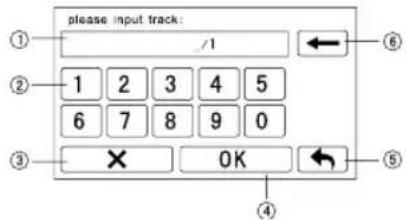

Auswahl einer bestimmten Datei .....13

Wiedergabeinformationen 14

USB-Modus

Bildschirmsymbole.... 15

Pause 15

Stop 15

Schnellvorlauf/Rücklauf 15

Nächste oder vorhergehende

Datei abspielen 15

Wiederholung der Wiedergabe ..... 15

Zufallswiedergabe 15

Heran-/Wegzoomen 15

Anzeige der

Wiedergabeinformationen .....16

Bild drehen 16

Eine bestimmte Datei suchen ..... 16

Bluetooth-Modus

Auswahl des Bluetooth-Modus ..... 17

Verbindung herstellen 17

Suche 17

Automatische Antwort 18

Anruf tätigen 18

Sprachübertragung 18

Inhalt

Auflegen 18

Telefonbuch abfragen 18

Nach einem Anrufeintrag suchen .....19

Musik abspielen 19

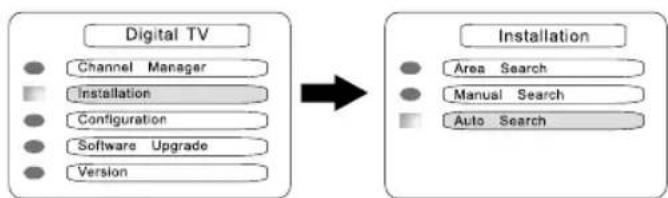

DVB-T-Modus 20

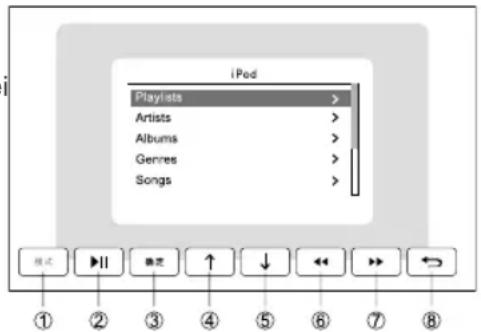

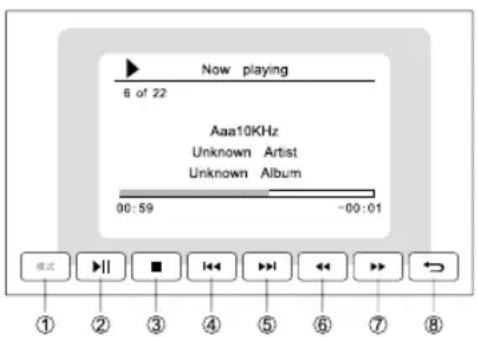

iPod-Modus ......21

Andere Modi

AUX 22

Rückfahrkamera 22

Navigation....22

SWC 23

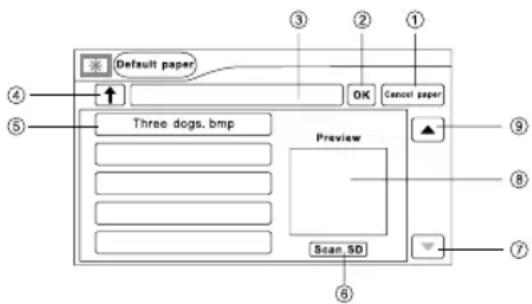

Hintergrundbild 24

EINSTELLUNG

Einstellung - Schritt für Schritt .....25

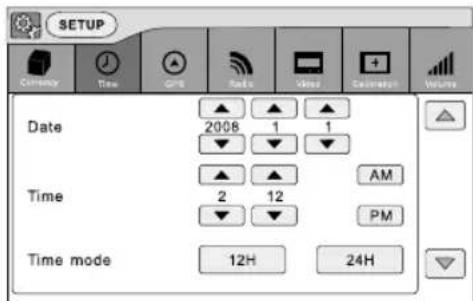

Uhrzeit 25

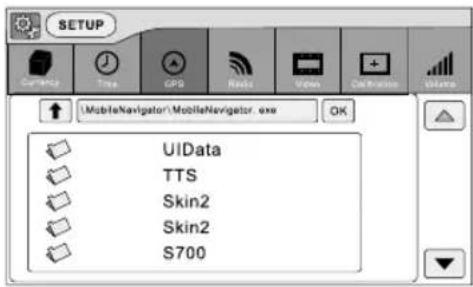

GPS 26

Radio 26

Video 26

Kalibrierung ......27

Lautstärke 27

EQ 28

Fehlerbeseitigung ......29

Geräteanschlüsse ......31

Spezifikationen 34

Anhang 37

Vor der Benutzung

Frontblende

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑪ ⑩ ⑨ MENU MENU map USB AV in MACROM M-OVD5561R

1. [NAV]- Taste: Zugriff auf das oder Verlassen des GPS-Navigationssystems
2. [MENU]-Taste: Rückkehr zum Hauptmenü
3. [①-②]- Taste: Ein-/Ausschalten der Bildschirmhelligkeit und Bestätigung des Nachtmodus
4. [ / ]- Knopf: Lautstärkeeinstellung Stummschaltung ein/aus (kurzes Drücken) Ein-/Ausschalten der Einheit (langes Drücken)
5. Öffnen der Blende und einsetzen/entfernen der der Speicherkarten mit den GPS-Karten
6. USB-Steckplatz
7. AV-Buchse
8. [Reset]- Taste: Reset der Einheit
9. [ ▲]- Taste: Auswerfen der Disk
10. Disk-Schlitz
11. Integriertes Mikrofon

Vor der Benutzung

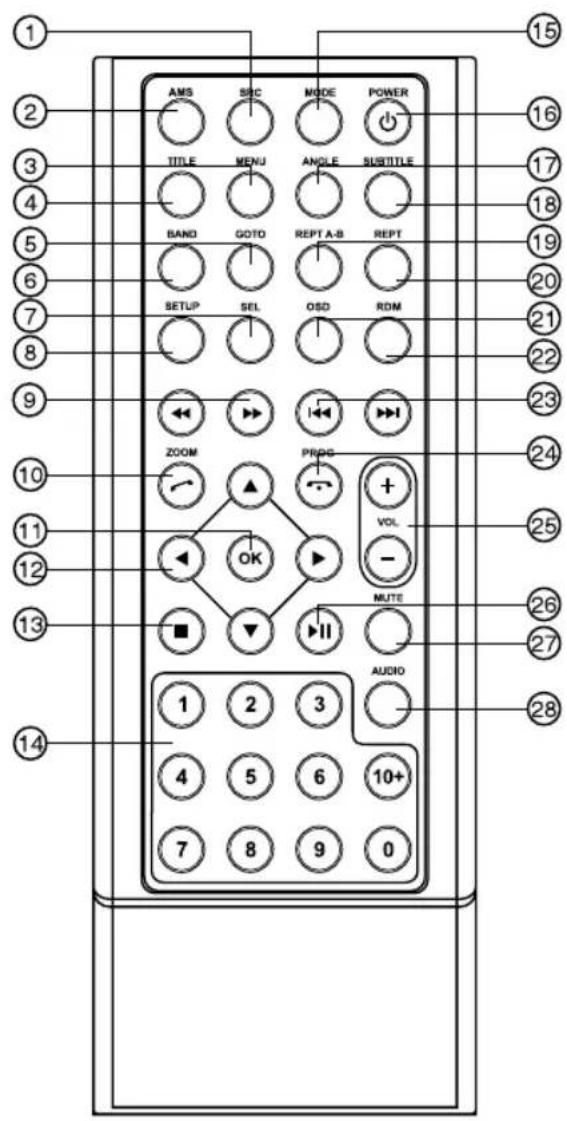

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 AMS SBC MODE POWER TITLE MENU ANGLE SUBTITLE BAND GOTO REPT A-B REPT SETUP SEL OSD RDM ZOOM PROG + VOL - MUTE AUDIO 1 2 3 4 5 6 10+ 7 8 9 0 15 16 17 18 19 20 21 22 23 24 25 26 27 28

1. • Auswahl der folgenden Quellen:

     RADIO
     CD/DVD (wenn eingelegt)
     GPS
     USB (wenn USB-Stick eingesteckt)
     B-T
     CMMB
     AUX-1
     AUX-2
     EINSTELLUNG
     RÜCKANSICHT
     SWC EINSTELLUNG

2. • Radio: Suche zur Voreinstellung
3. Radio: automatische Voreinstellung
4. • Menü (DVD)
5. • Titel (DVD)
6. • Gehe zu Suche
7. • Radiofrequenzbereich

- Videosystem PAL/NTSC/AUTO

1. • Ton-/Displayeinstellungen
2. Menü Einstellungen (2 Sek. lang drücken)
3. • Systemeinstellungen
4. • Schnellrücklauf/Schnellvorlauf
5. • Zoom (DVD/VCD)

- Wählen/Anrufannahme

1. -Eingabe
2. • Menü-Cursor
3. • Stop/Zurück
4. -Eingabefeld
5. • Auf das Source-Menü zugreifen
6. • Power on/off
7. • Perspektive (DVD)
8. • DVD-Untertitel
9. • A-B Wiederholung
10. • Wiederholung
11. • Bildschirm-Display
12. • Zufallswiedergabe der Titel
13. • Radiosender einstellen

- Titel überspringen/suchen

1. • Auflegen/Abbrechen
2. Programmierung
3. • Lautstärke
4. • Play/Pause
5. • Stummschaltung
6. • DVD Audio

- VCD Audio L/R/ST

Vor der Benutzung

Anmerkungen für die Benutzung der Fernbedienung

1) Zielen Sie mit der Fernbedienung auf den Fernbedienungssensor des Geräts.
2) Entfernen Sie die Batterie aus der Fernbedienung oder legen Sie eine Isolator für die Batterie ein, wenn die Fernbedienung für einen Monat oder länger nicht benutzt wird.
3) Fernbedienung NICHT in direktem Sonnenlicht oder unter heißen Umgebungstemperaturen lagern, sonst könnte die Funktion beeinträchtigt werden.
4) Die Batterie funktioniert unter normalen Bedingungen 6 Monate lang. Wenn die Fernbedienung nicht funktioniert, wechseln Sie bitte die Batterie.
5) Verwenden Sie nur Lithium-Knopfzelle „CR2025“ (3 V).
6) Batterie NICHT wieder aufladen, kurzschließen, zerlegen und auch NICHT erhitzen oder im Feuer entsorgen.
7) Batterie mit der richtigen Polung entsprechend den (+) und (-)-Polen einlegen.
8) Lagern Sie die Batterie für Kinder unzugänglich, um Unfälle zu vermeiden.

Entfernen der Batterie

Schieben Sie das Batteriefach unten auf der Rückseite der Fernbedienung auf.

Einlegen der Batterie

Verwenden Sie nur eine Lithium-Knopfzelle „CR2025“ (3 V). Batterie mit der richtigen Polung entsprechend den (+) und (-)-Polen einlegen.

IEHEN Sie AUS STOSSEN Sie IN

Einschalten: Kurz den [+] -Knopf an der Frontblende oder die [POWER]-Taste auf der Fernbedienung drücken;

Ausschalten: die [☐]-Taste an der Frontblende nach dem Ausschalten lange gedrückt halten.

• STUMMSCHALTUNG

Kurz den [∅] - Knopf an der Frontblende oder die [MUTE]-Taste auf der Fernbedienung drücken, um die Tonausgabe des Systems abzuschalten.

Hinweis:

(1) Um die Stummschaltung wieder aufzuheben, den genannten Schritt wiederholen oder die Lautstärke erhöhen.
(2) In der oberen rechten Ecke des TFT-Monitors zeigt [MUTE ON] oder [MUTE OFF] an, ob der Ton stumm ist, oder nicht.

• Einstellung der Lautstärke

Durch Drehen des Knopfes an der Frontblende oder kurzes, wiederholtes Drücken der Tasten auf der Fernbedienung lässt sich die Lautstärke des Systems zwischen 0 und 39 regulieren.

• Hauptmenü/Source-Menü und Auswahl

Hauptmenü

Nach Einschalten des Systems oder Drücken der [MODE]-Taste auf der Fernbedienung gelangen Sie in das Hauptmenü;

Anzeigen und Auswählen der Wiedergabequelle

1. Drücken Sie die Quelle, die Sie auf Ihrer Benutzerschnittstelle abspielen möchten, während das Hauptmenü angezeigt wird.
2. Drücken Sie [←] oder [→] unter dem Hauptmenü, oder gleiten Sie seitlich in den leeren Bereich der Benutzerschnittstelle, um zwischen den einzelnen Seiten zu wechseln und so die Wiedergabequelle auszuwählen.
3. Drücken Sie kurz [SRC] an der Frontblende oder der Fernbedienung, um zwischen den verschiedenen Quellen hin- und herzuschalten.

Hinweise:

(1) Die Wiedergabe von Quellen hängt mit den einzelnen Betriebsmodi des Gerätes zusammen, wie DVD, Radio oder Kamera usw.
(2) Bei externen Geräten kann es vorkommen, dass der zugehörige Betriebsmodus nicht verfügbar ist, wenn das Gerät nicht richtig angeschlossen ist.

- Reset der Einheit

Wenn das Gerät nicht korrekt funktioniert, führen Sie einen Reset durch Drücken der [RESET]-Taste an der Frontblende mit einem dünnen, spitzen Gegenstand durch. Alle im Einstellungen-Menü vorgenommen Einstellungen werden dabei auf ihre Standardwerte zurückgesetzt.

NAV/1 map USB USB

Reset Taste

Radio-Modus

• Auswahl des Radio-Modus

Das Hauptmenü aufrufen und dort den [ RADIO]-Modus auswählen.

FM1 107.90 P1 87.50 P2 90.10 P3 98.10 P4 106.10 P5 107.90 P6 87.50 BAND LOC SCAN →

• Auswahl des Frequenzbereichs

[BAND] auf der Fernbedienung, [FM/AM] an der Frontblende oder [BAND] an der Benutzerschnittstelle drücken, um einen der Frequenzbereiche FM1, FM2, FM3, AM1 und Am2 auszuwählen.

• Automatischer Sendersuchlauf

Drücken Sie das [◀] / [ ▶] - Symbol auf der Frontblende länger, um entlang der zunehmenden Frequenzen einen Radiosender zu finden.

Hinweis: Wenn ein Sender empfangen wird, hält die Suche an und der Sender wird abgespielt.

• Manuelle Einstellung

Drücken Sie während der manuellen Einstellung an der Benutzerschnittstelle wiederholt [▶], um die Frequenz zu erhöhen und so den nächsten Sender zu suchen. Drücken Sie hingegen wiederholt [◀◀], um die Frequenz zu verringern und einen niedriger gelegenen Sender zu suchen.

• Automatisches Speichern

Drücken Sie kurz das [SCAN]-Symbol und wenn ein Sender empfangen wird, wird er automatisch unter den Sendeern P1-P6 gespeichert und 5 Sekunden lang abgespielt.

Bei langem Drücken des [SCAN]-Symbols werden nur Sender mit einer ausreichenden Signalstärke erfasst und abgespeichert. Wenn Sie einen Sender hören möchten, müssen Sie ihn nicht noch einmal suchen, sondern nur die Taste mit der entsprechenden Ziffer drücken.

Hinweis:

Beim automatischen Speichern werden die zuvor gespeicherten Sender überschrieben.

Die Einheit verfügt über 5 Frequenzbereiche, FM1, FM2, FM3, AM1, AM2, und jeder Frequenzbereich kann 6 Sender abspeichern; das Gerät kann also insgesamt 30 Sender speichern.

• Manuelles Speichern

Wenn der gewünschte Radiosender gefunden wurde, drücken Sie länger eines der Symbole P1-P6 auf der Benutzerschnittstelle und speichern Sie ihn so am entsprechenden Ort ab.

Hinweis: Beim manuellen Speichern werden bereits gespeicherte Sender mit den neuen überschrieben.

- Lokal suchen

Drücken Sie das [LOC]-Symbol und wählen Sie [LOCAL] / [DISTANCE].

Wenn der lokal gesuchte Radiosender [DISTANCE] ist, werden nur Sender mit ausreichend starkem Signal erfasst.

Radio-Modus

• EQ-Auswahl

Drücken Sie das Symbol und bestätigen Sie die EQ-Einstellung.

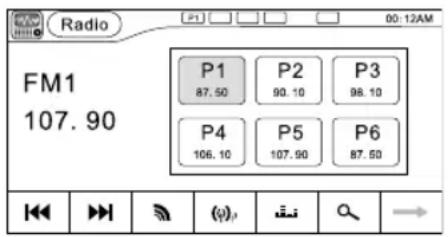

• Wiederaufrufen der voreingestellten Sender

Wenn Sie den Sender abspeichern möchten, wählen Sie P1-P6 auf der Liste und hören Sie den Sender sofort.

FM1 107.90 P1 87.50 P2 90.10 P3 98.10 P4 106.10 P5 107.90 P6 87.50

RDS-Modus

Das Gerät verfügt über die grundlegenden RDS-Funktionen, einschließlich AF (automatische Umschaltung auf eine bessere Frequenz), TA (Verkehrsdurchsagen) und PTY (Programmart-Erkennung).

AF-Funktion

Listen Alternativer Frequenzen werden für denselben Programmierungsdienst zusammen mit dem PI-Code (Programmidentifikations-Code) genutzt, um den automatischen Sendersuchlauf zu unterstützen.

Mit Hilfe dieser Informationen kann ein Radio automatisch nach demselben Sender auf einer anderen Frequenz suchen. Dies ist hilfreich, wenn der Sender, den Sie geraden hören, verschwindet.

Zum Aktivieren der AF-Funktion berühren Sie die [AF]-Schaltfläche auf der Benutzerschnittstelle. Zum Deaktivieren dieser Funktion wiederholen Sie den oben beschriebenen Vorgang.

Hinweis:

Während des automatischen Umschaltens der Radiofrequenz können eventuell kurz Störungen auftreten. Durch Abschalten der AF-Funktion kann dieses Problem behoben werden.

TA-Funktion

Die TA-Funktion (Verkehrsdurchsagen) lässt das Gerät die Verkehrsdurchsagen automatisch empfangen - unabhängig davon, welche Medienquelle Sie gerade nutzen. Die TA-Funktion kann durch ein TP-Sender (Verkehrsprogramm) aktiviert werden, der Verkehrsinformationen überträgt.

Wenn die TA-Funktion aktiviert ist und eine Verkehrsdurchsage empfangen wird, wird die aktuelle Wiedergabequelle unterbrochen und durch die Verkehrsdurchsage überspielt, wenn die als Frequenzbereich FM eingestellt und die „TA“-Anzeige leuchtet. Letztere zeigt an, dass das Gerät auf Verkehrsdurchsagen wartet.

Das Gerät kehrt zur eigentlichen Wiedergabequelle zurück, wenn die Verkehrsdurchsage beendet ist.

Zum Aktivieren der TA-Funktion berühren Sie die [TA]-Schaltfläche an der Benutzerschnittstelle.

Zum Deaktivieren dieser Funktion wiederholen Sie den oben beschriebenen Vorgang.

PTY-Funktion

PTY ist die Abkürzung für „Programmart“. Es handelt sich dabei um einen Code, der die Art des übertragenen Programms bestimmt (z.B. Nachrichten oder Rockmusik). Auf dem Bildschirm werden sechs PTY-Optionen angezeigt. Um mehr PTY-Optionen anzeigen zu lassen, scrollen Sie entlang der Leiste und nutzen Sie die Pfeile auf dem Bildschirm. Bei Berührung einer PTY-Option (z.B. Nachrichten), sucht das Gerät automatisch nach der nächsten verfügbaren PTY durch Erhöhen der Frequenz, bis die PTY des nächsten Senders mit dem aktuellen übereinstimmt. Wird keine passende PTY gefunden, kehrt das Gerät zur ursprünglichen Radiofrequenz zurück.

DVD-Modus

- Eingeben einer Disk

Bei Eingabe einer CD/DVD schaltet das Gerät automatisch in den [DISC]-Modus.

Anmerkungen:

① Kontrollieren Sie bitte vor dem Einlegen einer Disc, ob sich bereits eine im Gerät befindet.
② Einige aufgenommene Discs, wie CD-R, CD-RW, DVD-R, DVD+R, DVD-RW, DVD+RW können wegen des unterschiedlichen Aufnahmeformats nicht wiedergegeben werden. Multisession-Discs, auf die weitere aufgenommen werden kann, können nicht wiedergegeben werden.
③ Zu Vorsichtsmaßnahmen bei der Verwendung von Discs lesen Sie bitte Weiteres im Anhang.
④ Die Kompatibilität mit allen Disks kann nicht garantiert werden.

Auswerfen einer Disc

Zum Auswerfen der Disk drücken Sie die Taste an der Frontblende oder auf der Fernbedienung. Nach Auswerfen der Disk schaltet die Einheit auf die vorhergehende Quelle, wenn sie angeschlossen ist. Anderenfalls schaltet das Gerät automatisch in den [Radio]-Modus.

Touchscreen-Steuertasten

Die Touchscreen-Felder für die DVD-Wiedergabe werden unten angezeigt:

A B C

A: Rückkehr zum letzten Menü
B: Video abspielen und Wiedergabeinformationen anzeigen
C: Anzeige des Bildschirm-Steuermenüs

DVD-Modus

• Bildschirmsymbole

Art der Disk Symbol	MP3/WMA CD	VCD DVD Bild
	Numerisches Tastenfeld	Numerisches Tastenfeld	Numerisches Tastenfeld	Numerisches Tastenfeld	Numerisches Tastenfeld
	EQ-Einstellung EQ-Einstellung EQ-Einstellung EQ-Einstellung EQ-Einstellung
	Schnellvorlauf (langes Drücken)	Schnellvorlauf (langes Drücken)	Schnellvorlauf (langes Drücken)	Schnellvorlauf (langes Drücken)
	Schnellrücklauf (langes Drücken)	Schnellrücklauf (langes Drücken)	Schnellrücklauf (langes Drücken)	Schnellrücklauf (langes Drücken)
	Vorhergehendes Vorhergehendes Vorhergehendes letzter Inhalt letztes Bild
	Nächstes Nächstes Nächstes			Nächster Inhalt	Nächstes Bild
	Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play-Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pase Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Play/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/Pause Pay/NP

DVD-Modus

Fortsetzung

Symbol\Art der Disk	MP3/WMA CD	VCD DVD			Bild (Bild auf der Disk nicht lesbar)
MENU	/	/	PBC MENÜ	PLAY	/
ZOOM ZOOM	ZOOM ZOOM	/
ANGLE	/	/	/	PERSPEKTIVE	/
PROGRAMME PROGRAMM			/	/	/
OSD	/	/	/	Anzeige der Wiedergabe-informationen	/
AUDIO	/	/	Kanal-umschaltung	Kanal-umschaltung	/
	Audiodatei	/	/	/	/
	Bilddatei Bilddatei	/	/	/
	Videodatei	/	/	/	/
	/	Zufallswiedergabe	/	/	/

Hinweis:
Das Symbol „Rückkehr zum letzten Menü“ ist immer an einer fixen Position, kann bei einer anderen Quelle aber blinken.

DVD-Modus

- Play

Geben Sie die Disk in den Disk-Schlitz ein, mit der etikettierten Seite nach oben, und die Wiedergabe startet automatisch.

- Pause

Drücken Sie während der Wiedergabe einer Audio-/Video-Datei, um sie anzuhalten und in der oberen linken Ecke des Bildschirms erscheint [Stop ■]; drücken Sie das Symbol erneut, um die Wiedergabe fortzusetzen.

- Stop

Für Audio-Dateien,

drücken Sie das ■ -Symbol, um die Wiedergabe anzuhalten. Auf dem Bildschirm erscheint [PRE▶■]

in der Ecke oben links. Drücken Sie ▶, um an der Stelle, an der die Wiedergabe unterbrochen wurde, fortzusetzen.

Drücken Sie das ■-Symbol erneut, um die Wiedergabe ganz anzuhalten. Auf dem Bildschirm erscheint [STOP■]

in der Ecke oben links. Drücken Sie 🚗, um die Datei wieder von Anfang an wiederzugebeben.

Für Video-Dateien,

drücken Sie das ■-Symbol, um die Wiedergabe anzuhalten. Auf dem Bildschirm erscheint [PRE▶■]

in der Ecke oben links. Drücken Sie ▶, um an der Stelle, an der die Wiedergabe unterbrochen wurde, fortzusetzen.

Drücken Sie das ■-Symbol erneut, um die Wiedergabe ganz anzuhalten. Auf dem Bildschirm erscheint [STOP■]

in der Ecke oben links. Drücken Sie ▶, um die Datei wieder von Anfang an wiederzugebeben.

• Schnellrücklauf/Schnellvorlauf

Drücken Sie zum Zurückspulen kurz (x2, x4, x8, x16, x20);

Drücken Sie zum Vorspulen kurz ▶ (x2, x4, x8, x16, x20);

- Nächste oder vorhergehende Datei abspielen

Drücken Sie kurz einmal, zum Anfang der laufenden Datei zu gelangen; Drücken

Sie innerhalb von zwei Sekunden erneut, um die vorhergehende Datei abzuspielen.

Drücken Sie ▶, um die nächste Datei zu wählen.

• Wiederholung der Wiedergabe

Drücken Sie cum in die unten aufgeführten Wiederholungsmodi zu schalten:

DISKS WIEDERHOLUNGSMODUS
DVD KAPITEL	→ TITEL-WDH ALLE AUS
VCD (PBC AUS) KAPITEL	→ WDH ALLE-AUS
CD WDH 1	→ WDH ALLE-AUS
MP3/WMA WDH I	→ WDH VERZ-WDH ALLE AUS
MPEG WDH 1	→ WDH VERZ-WDH ALLE AUS
BILD WDH 1	→ WDH VERZ-WDH ALLE AUS

Hinweis:

Beim Abspielen der VCD-Disk, die [PBC]-Funktion aktivieren und die [repeat]-Funktion wird deaktiviert.

DVD-Modus

• Wiederholung A-B

Bei Wiedergabe einer DVD, VCD oder CD können Sie den Inhalt zwischen den Zeitpunkten von A bis B wiederholt abspielen lassen:

Sie können Audiotitel/-dateien in zufälliger Reihenfolge abspielen lassen.

Berühren Sie wiederholt ✗ während der CD-Wiedergabe, um die Zufallswiedergabe ein- oder auszuschalten.

× ist hervorgehoben: Start der Zufallswiedergabe

wird grau: Abbruch der Zufallswiedergabe

Hinweis: wenn [random] abgeschaltet wird, fährt das Gerät mit der normalen Abfolge fort.

• DVD-Menü/Titel

Diese Funktion ist nur für DVDs mit „MENU / TITLE“ verfügbar.

Möchten Sie während der DVD-Wiedergabe auf dem Vollbildschirm das Bildschirmmenü anzeigen lassen, müssen Sie den Bildschirm nur an einer beliebigen Stelle berühren, mit Ausnahme der Ecke oben links; berühren Sie das MENU -Symbol und wählen Sie das DVD-Steuermenü, berühren Sie das TITLE -Symbol und wählen Sie das TITEL-Steuermenü.

• Audiokanal auswählen

Drücken Sie für DVDs, die mehrsprachige Audiodateien enthalten das AUDIO -Symbol auf der Fernbedienung wiederholt oder öffnen das Bildschirm-Steuermenü und berühren Sie dort das [AUDIO]-Symbol wiederholt, um die Sprache der Dialoge zu verändern.

1 ENGLISH 5.1CH

2 ENGLISH 2CH

3 FRENCH 5.1CH

- Sprache der Untertitel auswählen

Drücken Sie die [SUBTITLE]-Taste auf der Fernbedienung wiederholt oder öffnen Sie das Bildschirm-Steuermenü und berühren Sie dort das SUBTITLE -Symbol wiederholt, um die Sprache der Untertitel auszuwählen.

- PBC-Funktion

Diese Funktion ist für Video-CDs mit PBC-Funktion verfügbar (Ver 2.0 oder höher).

Drücken Sie die [MENU]-Taste auf der Fernbedienung, um diese Funktion zu aktivieren.

Drücken Sie erneut, um den Vorgang abzubrechen.

Hinweise:

① Wenn die PBC-Funktion aktiv ist, kehrt die Wiedergabe zur Titelliste zurück und beginnt beim ersten Titel.
② Wenn die PBC-Funktion an ist, sind die Funktionen Wiedergabe im Zeitraffer oder in Zeitlupe oder Suche überspringen verfügbar. Die Wiederholung der Wiedergabe und die Suche nach einem bestimmten Kapitel oder Titel sind hingegen nicht möglich.
③ Wenn Sie die Funktionen Zufallswiedergabe, Suchlauf oder Wiedergabe nach Suche durchführen, während PBC aktiviert ist, wird PBC automatisch abgeschaltet.

DVD-Modus

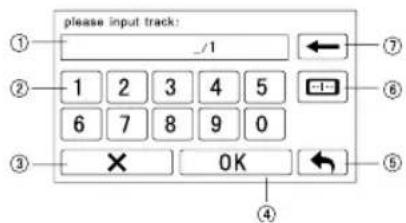

• Auswahl einer bestimmten Datei

Möchten Sie während des Abspielens einer DVD das Bildschirmmenü anzeigen lassen, müssen Sie den Bildschirm nur an einer beliebigen Stelle berühren, mit Ausnahme der Ecke oben links.

Zum Anzeigen von Informationen im DVD-Modus, wie unten gezeigt, berühren Sie das -Symbol:

① — Eingabebereich
② — Bereich für die Auswahl der Spur und der Nummer
③ — Löschen der eingegebenen Spur und der Nummer
④ — Bestätigung der eingegebenen Spur und der Nummer
⑤ — Verlassen der Einstellungs-Schnittstelle
⑥ — Anzeige der Suchinformationen: Titel, Spur, Zeit
⑦ — Löschen der eingegebenen Spur und der Nummer Schritt für Schritt

please input title: /_1 1 2 3 4 5 6 7 8 9 0 × OK

Zum Anzeigen von Informationen im VCD-Modus, wie unten gezeigt, berühren Sie das Symbol:

① — Eingabebereich
② — Bereich für die Auswahl der Spur und der Nummer
③ — Löschen der eingegebenen Spur und der Nummer
④ — Bestätigung der eingegebenen Spur und der Nummer
⑤ — Verlassen der Einstellungs-Schnittstelle
⑥ — Anzeige der Suchinformationen: Titel, Spur, Zeit
⑦ — Löschen der eingegebenen Spur und der Nummer Schritt für Schritt

please input track: /_1 1 2 3 4 5 6 7 8 9 0 × OK

Zum Anzeigen von Informationen im CD-Modus, wie unten gezeigt, berühren Sie das Symbol:

① — Eingabebereich
② — Bereich für die Auswahl der Spur und der Nummer
③ — Löschen der eingegebenen Spur und der Nummer
④ — Bestätigung der eingegebenen Spur und der Nummer
⑤ — Verlassen der Einstellungs-Schnittstelle
⑥ — Löschen der eingegebenen Spur und der Nummer Schritt für Schritt

please input track: /1 ① ② 1 2 3 4 5 6 7 8 9 0 ③ ✗ OK ← ④

DVD-Modus

• Wiedergabeinformationen

Berühren Sie den Bereich oben in der Mitte des TFT/LCD-Monitors während der Wiedergabe von DVDs und VCDs und die Wiedergabeinformationen werden im oberen Bereich des TFT-Monitors angezeigt.

1. Für DVD:

DVD TT 1/11 CH 2/13 00:01:34 ① ② ③ ④

(1) Art der Disk.
(2) DVD Titelinformationen. „1/11“ zeigt an, dass diese DVD insgesamt 11 Titel hat und dass von diesen im Moment der erste Titel abgespielt wird.
(3) DVD Kapitelnformationen. „2/13“ gibt an, dass der laufende Titel 13 Kapitel hat und dass von diesen im Moment das zweite Kapitel abgespielt wird.
(4) Abgelaufene Zeit des laufenden Titels.

1. Für CD:

CD TRK 3/19 PBC A 00:01:34 ① ② ③ ④ ⑤

(1) Art der Disk
(2) CD Titelinformationen. „3/19“ zeigt an, dass diese CD insgesamt 19 Titel hat und dass von diesen im Moment der dritte Titel abgespielt wird.
(3) PBC-Display
(4) Die Einstellung von Wiedergabewiederholungen
(5) Abgelaufene Zeit des laufenden Titels.

1. Für VCD:

VCD TRK 3/19 PBC A 00:01:34 ① ② ③ ④ ⑤

(1) Art der Disk.
(2) VCD Titelinformationen. „3/19“ zeigt an, dass diese VCD insgesamt 19 Titel hat und dass von diesen im Moment der dritte Titel abgespielt wird.
(3) PBC-Display.
(4) Die Einstellung von Wiedergabewiederholungen
(5) Abgelaufene Zeit des laufenden Titels.

1. Für USB:

CARD TRK 3/19 ① ② CA 00:01:34 ③ ④

(1) Art des Geräts
(2) USB Titelinformationen. „3/19“ zeigt an, dass dieser USB-Stick insgesamt 19 Titel hat und dass von diesen im Moment der dritte Titel abgespielt wird.
(3) Die Einstellung von Wiedergabewiederholungen
(4) Abgelaufene Zeit des laufenden Titels.

USB-Modus

Öffnen Sie das Source-Menü und wählen Sie dort den [ USB ]-Modus.

Hinweis:

1. Befinden sich auf dem USB-Stick unterstützte Audiodateien greift das System automatisch auf das Menü für Audiodateien zu.
   Sind hingegen keine Audiodateien sondern unterstützte Videodateien vorhanden, greift das System automatisch auf das Menü für Videodateien zu.
   Befinden sich weder Audio- noch Videodateien sondern unterstützte Bilddateien auf dem USB-Stick, greift das System automatisch auf das Menü für Bilddateien zu.
   Sind keine unterstützen Dateien vorhanden, erscheint auf dem Bildschirm: Keine unterstützten Audio/Video/Bilddateien vorhanden.

2. Nicht alle Arten von USB-Geräten sind mit der Einheit kompatibel.

• Bildschirmsymbole

Der Audio/Video/Bilddateien-Modus entsprechend dem Disk-Modus.

- Pause

Für Audiodateien, drücken Sie das Symbol zur Unterbrechung und auf dem Bildschirm erscheint das [pause II]-Symbol in der Ecke oben links. Drücken Sie erneut, um fortzufahren.

Während der Wiedergabe von Videodateien im Vollbildmodus, drücken Sie an einer beliebigen Stelle auf dem Bildschirm, es erscheint das Steuermenü, drücken Sie das -Symbol zur Unterbrechung und auf dem Bildschirm erscheint das [pause II]-Symbol in der Ecke oben links. Drücken Sie erneut, um fortzufahren.

- Stop

Der Audio/Video/Bilddateien-Modus entsprechend dem Disk-Modus.

• Schnellvorlauf/Rücklauf

Mit Ausnahme des Vollbildmodus: langes Drücken von 📂r Schnellvorlauf und langes Drücken von 🏻 für Schnellrücklauf.

- Nächste oder vorhergehende Datei abspielen

Der Audio/Video/Bilddateien-Modus entsprechend dem Disk-Modus.

• Wiederholung der Wiedergabe

Der Audio/Video/Bilddateien-Modus entsprechend dem Disk-Modus.

• Zufallswiedergabe

Der Audio/Video/Bilddateien-Modus entsprechend dem Disk-Modus.

• Heran-/Wegzoomen

Während der Wiedergabe von Bildern drücken Sie [ZOOM] zum Vergrößern des Bildes.

USB-Modus

• Anzeige der Wiedergabeinformationen

Im Video-Vollbildmodus drücken Sie das [KEY]-Symbol unter dem Bildschirm und das Bildschirmsteuermenü erscheint. Drücken Sie das [DISP]-Symbol, um die Wiedergabeinformationen im oberen Bereich des Bildschirms anzeigen zu lassen.

- Bild drehen

Drücken Sie an einer beliebigen Stelle auf dem Bildschirm, außer in der linken oberen Ecke, und das Display-Steuermenü erscheint. Drücken Sie das [ANGLE]-Symbol, um ihre gewünschte Sichtperspektive.

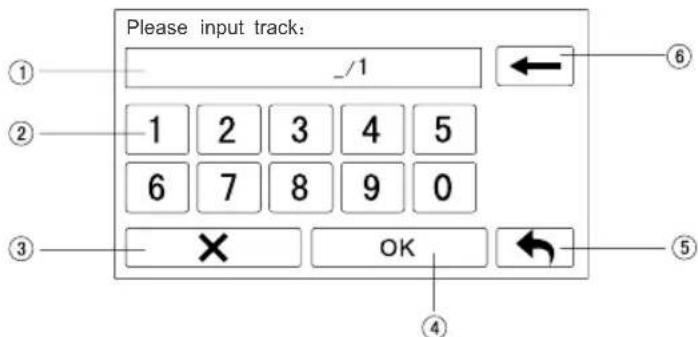

• Eine bestimmte Datei suchen

Im Vollbildmodus drücken Sie an einer beliebigen Stelle auf dem Bildschirm, außer in der linken oberen Ecke, und das Display-Steuermenü erscheint. Drücken Sie um die gewünschte Datei auszuwählen. Gehen Sie wie folgt vor:

1. Eingabebereich
2. Eingabefeld
3. Löschen der eingegebenen Zahlen
4. Bestätigung der eingegebenen Zahlen
5. Beenden
6. Zahlen eine nach der anderen löschen

Bluetooth-Modus

Bluetooth ist eine kabellose Art für die Übertragung von Daten über eine kurze Entfernung. Das integrierte Bluetooth kann Verbindung zu Mobiltelefonen mit Bluetooth-Funktion aufnehmen.

Sie können so Ihr Handy über die Einheit steuern.

Symbol	Funktion	Symbol Funktion	Symbol Funktion
	GAU481		Automatische Verbindung Hinweis Vorhergehende
	Browand1		Austausch Wahlwiederbelung Nächste
	a
	Gehm21		Automatische Antwort Antw./Wählen Play/Pause
	DA4621		Anrufaufzeichnung Auflegen Löschen

Hinweis: Es kann nicht die volle Kompatibilität mit allen Bluetooth-Einheiten garantiert werden.

• Auswahl des Bluetooth-Modus

Das Hauptmenü aufrufen und dort den [B-T]-Modus auswählen.

Bluetooth Auto Connect Change Auto Answer Calling Record Note Typing: 0 1 2 3 4 * 5 6 7 8 9 # +

• Verbindung herstellen

Manuelle Verbindung

1. Suche nach anderen Bluetooth-Geräten für die Verbindung.
2. „M-DVD5561R“ aus der Paarliste auswählen.
3. Das voreingestellte Passwort „0000“ eingeben.

Konnte die Verbindung erfolgreich hergestellt werden, erscheint auf der Benutzerschnittstelle „BT Connected“,

Konnte die Verbindung nicht hergestellt werden, erscheint auf der Benutzerschnittstelle „BT Disconnecting“.

Automatische Verbindung

Die Einheit speichert den Namen des Bluetooth-Gerätes, zu dem zuletzt eine Verbindung hergestellt wurde. Nach dem Einschaltensucht das Gerät das Mobiltelefon, zu dem es das letzte Mal erfolgreich eine Verbindung hergestellt hatte. Wenn das sich Mobiltelefon im gültigen Kommunikationsbereich befindet, wird die Verbindung automatisch vorgenommen. Befindet es sich außerhalb des Empfangsbereichs, stellt das Gerät keinerlei Verbindung her.

Nachstehend die Funktionen des Modus zur Herstellung der Bluetoothverbindung:

(1) Anruf tätigen (2) Eingehenden Anruf beantworten
(3) Telefonmitteilungen über das Gerät suchen
(4) Das Telefonbuch des Handys durchsuchen
(5) Den A2DP-Ton des Handys abspielen

- Suche

Greifen Sie auf das Hauptmenü zu und wählen Sie Bluetooth, das System beginnt mit der automatischen Suche.

Wenn das Bluetooth-Gerät die Verbindung hergestellt hat, erscheint auf dem Display „BT Connected“;

Konnte die Verbindung nicht hergestellt werden, erscheint auf der Benutzerschnittstelle „BT Disconnecting“.

Bluetooth-Modus

• Automatische Antwort

Standardmäßig werden alle eingehenden Anrufe automatische empfangen.

Berühren Sie bei einem eingehenden Anruf das Symbol, leuchtet es auf, der Anruf wird automatisch zum Handy geleitet und die Telefonnummer wird angezeigt.

Berühren Sie bei einem eingehenden Anruf das Symbol, wird es grau und Sie müssen den Anruf beantworten.

- Anruf tätigen

Standardmäßig können Sie von Ihrem Handy aus anrufen, das Tastenfeld anzeigen, Handynotizen oder Telefonmitteilungen vornehmen.

(1) Über das Telefon
Nutzen Sie Ihr Handy und das Bildschirmfenster „Dialing“, um einen Anruf vorzunehmen;

(2) Über den Bildschirm

Berühren Sie das Zahlenfeld auf der Benutzerschnittstelle, um die Nummer einzugeben; drücken Sie kurz das ←-Symbol, um einzelne Ziffern zu löschen, oder lang, um die Nummer komplett zu löschen; berühren Sie ↗, um den Anruf vorzunehmen.

(3) Über Telefonbuch oder Sprachaufzeichnung

Das Bluetooth-Modul lädt das Telefonbuch und Anrufaufzeichnungen von Ihrem Handy herunter, nachdem die Verbindung hergestellt wurde. Wenn Sie jemanden anrufen möchten, berühren Sie das 📄-Symbol.

(4) Wahlwiederholung

Berühren Sie das Symbol, um die zuletzt gewählte Rufnummer erneut zu wählen.

- Sprachübertragung

Nachdem die Verbindung hergestellt wurde, drücken Sie das Symbol der Sprachübertragung auf der Benutzerschnittstelle während Sie anrufen, wählen oder sprechen, um die Sprechverbindung zwischen dem integrierten Bluetooth und Ihrem Handy zu unterbrechen und die Stimme zu Ihrem Handy zu übertragen. Um die Stimme wieder zum integrierten Bluetooth zu übertragen, wiederholen Sie den Vorgang.

- Auflegen

Während Sie sprechen, drücken Sie die Auflege-Taste an Ihrem Mobiltelefon oder Berühren Sie das Auflege-Symbol auf dem Bildschirm am Ende des Gesprächs.

- Telefonbuch abfragen

Berühren Sie das „&-Symbol auf Ihrer Bluetooth-Schnittstelle, um auf die Menüliste zuzugreifen. Es gibt vier Optionen in der Menüliste: Eine löschen, Alle löschen, Telefonbuch abfragen, Details. Wenn Sie eine von ihnen drücken, wird das Bluetooth-Modul darauf zugreifen.

Drücken Sie das Symbol, um die Sektion zu verlassen.

Hinweis:

1. Berühren Sie nach der Herstellung der Verbindung das ☐ Note -Symbol und die Einheit wird die Telefonnummern von Ihrem Mobiltelefon speichern.

Nach Trennung der Verbindung können Sie die Telefonnummern des Gerätes durchsuchen, zu dem zuletzt die Verbindung hergestellt worden war . Bitte löschen Sie nicht benötigte Telefonnummern.

1. Nicht alle Mobiltelefone unterstützen diese Funktion.

Bluetooth-Modus

• Nach einem Anrufeintrag suchen

Berühren Sie das 📄 Calling Record -Symbol auf der Bluetooth-Schnittstelle, um auf das Menü zuzugreifen. Die Menüliste umfasst fünf Optionen: Einen Löschen, Alle Löschen, Angenommener Anruf, verpasster Anruf, Gewählte Nummer. Berühren Sie die gewünschte Option. Zum Verlassen des Menüs berühren Sie [◀].

Wenn das Bluetooth-Gerät, zu dem einen Verbindung hergestellt wurde, das Advanced Audio Distribution Profile (A2DP) unterstützt, können Sie die dort gespeicherte Musik über die Einheit anhören. Wenn das Gerät zudem das Audio Video Remote Control Profile (AVRCP) unterstützt können Sie die Steuerung an der Einheit oder ihre Fernbedienung nutzen, um die auf dem Gerät gespeicherte Musik abzuspielen.

1. Verbinden Sie das Telefon mit der Einheit.
2. Berühren Sie die obere, linke Ecke, um zum Hauptmenü zurückzukehren.
3. Berühren Sie [Bluetooth], um das Bluetooth-Menü anzuzeigen.
4. Beginnen mit dem Abspielen der Musik über das Gerät.

Wenn Ihr Gerät AVRCP unterstützt:

(1) Berühren Sie [▶], um die Wiedergabe zu starten oder zu unterbrechen.
(2) Berühren Sie [ ]«, um zum vorhergehenden oder nächsten überzugehen.

Bluetooth Auto Connect Change Auto Answer Calling Record Note Typing 0 1 2 3 4 * 5 6 7 8 9 # B √ — +

DVB-T-Modus

Wählen Sie DVBT als Wiedergabequelle

Öffnen Sie das SOURCE-MENÜ und wählen Sie dort DVBT; berühren Sie den Bildschirm, um das Steuermenü zu ÖFFNEN.

Drücken Sie ▶, um die Lautstärke höher bzw. ▶um sie niedriger zu stellen.

Bedienung des Touch-Screens

Die berührungsempfindlichen Tastenfelder für den DVBT-Modus sind unten skizziert:

A B C

A- Öffnen des SOURCE-MENÜ B- ES ERSCHEINT das Steuermenü C- ES ERSCHEINT SETUP und EQ

SCHNELLWAHL

Drücken Sie [OK] und es ERSCHEINT das [QUICKSELECT]-Menü; drücken Sie ▲ und ▼ um mit dem Cursor den Kanal zu wählen oder drücken Sie ◀ oder ▶ um den Source-Modus zu wählen.

QUICK SELECT ← News ► S.No Channel Name 0001 BBC ONE 0002 BBC TWO 0002 BBC THREE 0002 BBC FOUR 0002 BBC NEWS 24 0002 BBCi

KANALSUCHE

Drücken Sie MENU und es ERSCHEINT [MAIN MENU]; drücken Sie dann ▲ und , um mit dem Cursor die Quelle auszuwählen und drücken Sie [OK], um auf das Untermenü zuzugreifen. Zum Verlassen drücken Sie [EXIT].

iPod-Modus

- Wählen Sie iPod als Wiedergabequelle

Die aktuelle Quelle schaltet sich automatisch auf [iPod] ums, nachdem eine stabile Verbindung zwischen der Einheit und dem iPod hergestellt wurde.

iPod Playbox Actions Albums Genres Songs

Gehen Sie wie folgt vor:

1. Bedienen Sie das Hauptmenü durch Drücken der Symbole an der linken Bildschirmseite, bis der Bildschirm Vollbild anzeigt.
2. Drücken Sie das ↑ oder Symbol, um die Datei auszuwählen und berühren Sie das Symbol für die Wiedergabe.
3. Drücken Sie das Symbol um zum vorhergehenden oder nächsten überzugehen. Wählen Sie das Symbol, um zu letzten Menü zu wechseln.
4. Schalten Sie auf die Vollbildansicht und drücken Sie auf die Ecke oben links im Bildschirm, um das Steuermenü anzeigen zu lassen.

① — Schaltet auf Audio und Video
② — Pause und Play
③ — Bestätigung der gewählten Datei
④ — Vorherige
⑤ — Nächste
⑥ — Schnellvorlauf
⑦ — Schnellrücklauf
⑧ — Zurück zum letzten Vorgang

iPod Playlists > Artists > Albums > Genres > Songs >

① — Schaltet auf Audio und Video
② — Pause und Play
③ — Pause
④ — Vorherige
⑤ — Nächste
⑥ — Schnellvorlauf
⑦ — Schnellrücklauf
⑧ — Zurück zum letzten Vorgang

Externe Peripheriegeräte mit RCA Audio- und Video-Ausgängen können an die Einheit angeschlossen werden.

Für weitere Details siehe (Gesamtschaltplan). Öffnen Sie das „SOURCE-MENÜ“ und wählen Sie „AUX-1“ oder „AUX-2“, um in den AUX IN-Modus zu gelangen.

• RÜCKFAHRKAMERA

Die Rückfahrkamera kann ebenfalls an die Einheit angeschlossen werden.

Für weitere Details siehe (Gesamtschaltplan).

1. Manueller Modus
   Öffnen Sie das „SOURCE-MENÜ“ und wählen Sie den „KAMERA“-Modus.
2. Automatischer Modus

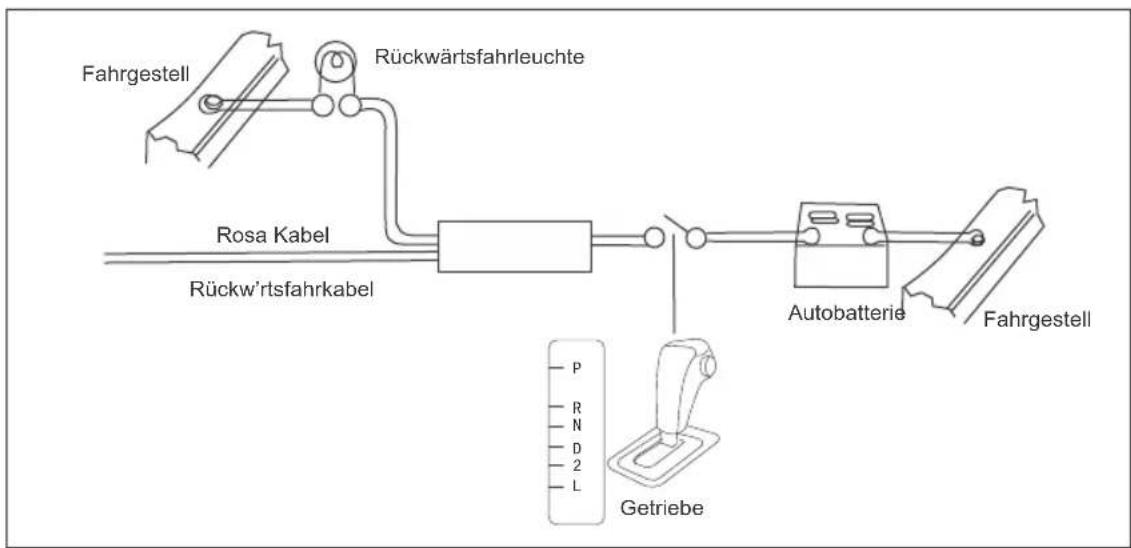

   Die Einheit schaltet beim Rückwärtsfahren automatisch auf die Quelle KAMERA um und der Ton ist stumm.

Hinweis: Diese Funktion ist nur aktiv, wenn die Kamera angeschlossen ist.

1. Verlassen des aktuellen Modus

Für den manuellen Modus, drücken Sie auf eine beliebige Stelle des Bildschirms.

Im automatischen Modus führt die Einheit den „KAMERA“-Modus automatisch aus, wenn das Auto rückwärtsfährt.

- Navigation

Das Navigationssystem wird von der Einheit unterstützt.

Öffnen Sie das „SOURCE-MENÜ“ und wählen Sie den „GPS“-Modus; drücken Sie die [ SRC]-Taste, um diesen Modus zu verlassen und zu einem anderen zu wechseln.

Das GPS-System ist unabhängig und kompliziert, schlagen Sie dazu bitte in der (entsprechenden Anleitung) nach.

Andere Modi

- SWC

1. Öffnen Sie das Hauptmenü und drücken Sie das [→]-Symbol, um auf die nächste Seite zu gelangen. Wählen Sie die Quelle SWC. Siehe Abb. 1.

STEER SETUP 1 2 3 4 5 6 1 2 3 4 5 6 VOL- SEEK- MODE POWER C++ VOL- SEEK- MUTE SRC CH- Assign Reset Reset

(1)

1. Drücken Sie die Tasten [V O L+], [V O L -], [◀], [▶], [MODE] der Reihe nach. Siehe Abb. 2.

(2)

Originales Lenkrad des Fahrzeugs

Jedes mal, wenn Sie diese Taste drücken, wird der numerische Wert der Taste im entsprechenden Einstellungs-Menü erscheinen.

Siehe Abb. 3.

STEER SETUP 1 2 3 4 5 6 1 2 3 4 5 6 VOL- REEK- MODE POWER CH+ VOL- SEEK- MUTE SRC CH- Assign Reset Enter

(3)

Hinweis:

Abbildung 3 Diese Abbildung dient als Beispiel und kann je nach Fahrzeugmodell abweichen

1. Drücken Sie das [Assign]-Symbol und drücken Sie eine Nummer.

Die Nummer wird hervorgehoben.

Siehe Abb. 4.

STEER SETUP 1 2 3 4 5 6 1 2 3 4 5 6 VOL- SEEK- MODE POWER CH+ VOL- SEEK- MUTE END CH- Assign Reset Enter

(4)

Andere Modi

Drücken Sie dann die gewünschte Funktion und die Nummer wird sich in die entsprechende Funktion umändern.

Siehe Abb. 5.

STEER SETUP 1 2 3 4 5 6 1 2 3 4 5 6 VOL- SEEK- MODE POWER CH+ VOL- SEEK- MUTE SRC CI- Assign Reset Enter

(5)

1. Befolgen Sie die in Abbildung 3 dargestellte Methode, um jedes Symbol einzustellen, drücken Sie dann [Enter] zum Bestätigen und Speichern. Drücken Sie zum Verlassen die obere linke Ecke auf dem Bildschirm.

- Hintergrundbild

Drücken Sie das Symbol zur Einstellung des Hintergrundbildes.

1. Löschen Sie bereits vorgenommene Einstellungen des Hintergrundbildes.
2. Nach Auswahl des Videobildes von einem externen Gerät drücken Sie dieses Symbol zum Bestätigen.
3. Anzeigen der gespeicherten Bilder
4. Zurück gehen
5. Löschen der gespeicherten Bilder
6. Durchsuchen der Informationen der SD-Karte
7. Gehe zum vorherigen, auf dem externen Gerät gespeicherten Bild
8. Gehe zum nächsten, auf dem externen Gerät gespeicherten Bild

Hinweise:

1. Wenn Sie das Hintergrundbild frei ändern möchten, entfernen Sie die Karte mit den Navigationskarten und setzen Sie eine SD-Karte mit gespeicherten Hintergrundbildern ein.
2. Bildformat: BMP, 800X480 Pixel.

EINSTELLUNG

• Einstellung - Schritt für Schritt

1. Auf das Einstellungs-Menü zugreifen

Drücken Sie das [SETUP]-Symbol im Hauptmenü und das Einstellungs-Menü erscheint, wie unten abgebildet:

1. Auswahl der Untermenüs

Drücken Sie wiederholt die Sensortaste auf dem Bildschirm.

1. Wählen Sie die gewünschte Sektion

Drücken Sie wiederholt die Sensortaste auf dem Bildschirm.

1. Einstellungen vornehmen

Drücken Sie wiederholt die Sensortaste auf dem Bildschirm.

Hinweis: Alle Einstellungen können mit der Sensortaste auf dem Bildschirm abgeschlossen werden.

- Uhrzeit

1. Einstellung der Uhrzeit

Drücken Sie das Uhrzeit-Symbol auf dem Bildschirm und stellen Sie Uhrzeit bzw. Datum mit den Tasten ein. Die Einstellung wird automatisch von der Einheit gespeichert.

SETUP Currency Time Grid Tools Help Video Calculation Views Date 2006 1 1 Time 2 12 PM Time mode 12H 24H

1. Uhrzeit-Modus

12Std: die Uhrzeit wird im 12-Stunden-Modus angezeigt, z.B. 11: 18 AM.

24Std: die Uhrzeit wird im 24-Stunden-Modus angezeigt, z.B. 20: 18.

Hinweis: Uhrzeit und Datum werden automatisch durch den Empfang eines GPS-Signals aktualisiert.

EINSTELLUNG

• GPS

Nachdem eine Karte mit Straßenkarte eingesetzt wurde, drücken Sie das [GPS]-Symbol im Hauptmenü, um auf das Navigationssystem zuzugreifen. Der vorgegebene Pfad ist der folgende:

SETUP UIData TTS Skin2 Skin2 S700

Hinweis:

Der Pfad der gespeicherten Karte dient als Bezugspunkt. Um auf den GPS-Modus zuzugreifen, drücken Sie die [NAV]-Taste an der Frontblende oder drücken Sie das [GPS]-Symbol im Hauptmenü.

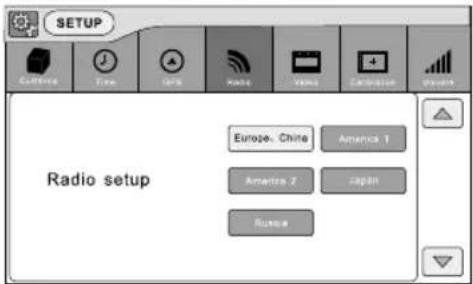

- Radio

Drücken Sie das [Radio]-Symbol im Einstellungs-Menü, um auf den Radio-Modus zuzugreifen. Gehen Sie wie folgt vor:

Wählen Sie die gewünschte Region.

- Video

Drücken Sie das [VIDEO]-Symbol im Einstellungs-Menü, um auf den Video-Modus zuzugreifen.

Gehen Sie wie folgt vor:

Helligkeit: Nutzen Sie ↙, ↗ur Einstellung, die vorgegebene Einstellung ist 5. Rückansicht Die vorgegebene Einstellung ist der Spiegel-Modus. Parken: Die vorgegebene Einstellung ist: an.

EINSTELLUNG

- Kalibrierung

Wenn das Touch-Bedienfeld nicht berührungsempfindlich ist oder nicht richtig funktioniert, sollten Sie den Touchscreen mit Hilfe der Funktion „TS CAL Screen“ kalibrieren.

Drücken Sie das [Calibration]-Symbol im Einstellungs-Menü, um auf die Funktion zuzugreifen.

1. Auf dem Bildschirm erscheint die Information: Touchscreen kalibrieren? OK

2. Kalibrierung starten Nutzen Sie einen spitzen Gegenstand, um die Mitte von [⊕] zu berühren, [⊕] bewegt sich automatisch.

3. Kalibrierung beenden Visieren Sie die Mitte des [①] an, folgen Sie dem in der Abbildung gezeigtem Pfad, nach den Schritten 1 bis 5, und das System wird die Kalibrier-Funktion automatisch beenden.

- Lautstärke

Drücken Sie das [VOLUME]-Symbol im Einstellungs-Menü, um auf die Funktion zuzugreifen. Gehen Sie wie folgt vor:

Benutzen Sie , zum Einstellen.

Hinweis: Die Einstellung des USB entspricht der von DISC.

EQ

Die Audio-Steuerung gestattet Ihnen die leichte Einstellung des Audiosystems für den bestmöglichen Klangeffekt.

Vorgehensweise für die EQ-Einstellung

1. Auf den EQ-Einstellungsmodus zugreifen

Das Symbol auf der Benutzerschnittstelle drücken.

Audio TRE BASS SUB OUT 0 0 21 SUB FREQ:OFF EQ:USER LOUD:OFF

1. Auswahl des EQ-Modus

a. Es gibt die folgenden Equalizer-Optionen: USER/ POP/ ROCK/ CLASS.

Zum Auswählen EQ USER drücken.

b. Auswahl einer Trennfrequenz 80Hz/ 120Hz/ 160Hz/ AUS.

c. Lautstärke an oder aus wählen. Zum Auswählen : OFF drücken.

Hinweis:

Nachdem ein Modus ausgewählt wurde, wird er automatisch abgespeichert und der vorhergehende wird überschrieben.

1. Einstellung der EQ-Parameter

Zur Einstellung der EQ-Parameter berühren und ziehen Sie die entsprechende Leiste.

Bass: + 7 bis - 7

Höhen: + 7 bis - 7

Subwoofer Lautstärke: 0 bis 21

1. Einstellung von Fader und Balance Vorn/ Hinten/ Links/

Rechts. Einstellung mit den Symbolen ▲, ▼, ▶

Der USER-EQ-Modus verfügt über eine Speicherfunktion.

Fehlerbeseitigung

Was als Problem erscheint, muss nicht immer etwas Ernstes sein. Überprüfen Sie bitte die folgenden Punkte vor dem Anruf beim Service-Center.

Problem Ursache	Korrekturmaßnahme
Allgemein
Gerät lässt sich nicht einschalten	Gerätesicherung durchgebrannt.	Neue Sicherung mit korrektem Wert einsetzen.
	Autobatteriesicherung durchgebrannt.	Neue Sicherung mit korrektem Wert einsetzen.
	Unerlaubte Bedienung Gerät zurücksetzen.
Fernbedienung funktioniert nicht	Batterie leer. Batterie wechseln.
	Batterie falsch eingelegt. Batterie korrekt einsetzen.
Keine/leise Audioton-Ausgabe	Falscher Audio-Ausgangsanschluss. Verkabelung prüfen und korrigieren.
	Lautstärke zu niedrig eingestellt. Lautstärke steigern.
	Lautsprecher beschädigt. Lautsprecher austauschen.
	Stark verstellter Lautstärkeabgleich (Balance).	Kanalbalance auf Mittelposition einstellen.
	Lautsprecherverkabelung hat Kontakt mit Metallteil von Auto.	Alle Lautsprecher-Kabelanschlüsse isolieren.
Schlechte Klangqualität oder Verzerrung	Gefälschte Disc wird verwendet. Verwenden Sie Original-Disc.
	Lautsprecher-Leistungsbereich entspricht nicht dem Gerät.	Lautsprecher austauschen.
	Falsche Verbindungen. Verkabelung prüfen und korrigieren.
	Lautsprecher ist kurzgeschlossen. Verkabelung prüfen und korrigieren.
Fehlfunktion der Telefon-Stummschaltung	STUMM-Kabel ist mit Masse kurzgeschlossen.	„STUMM"-Verkabelung prüfen und korrigieren.
Gerät führt bei ausgeschaltetem Motor selbstständige Rücksetzung durch	Falsche Verbindung zwischen ACC und BATT.	Verkabelung prüfen und korrigieren.
TFT-Monitor
Monitor öffnet sich nicht automatisch	TFT Auto Öffnung ist ausgeschaltet. Schalten Sie die TFT Auto Öffnung ein.

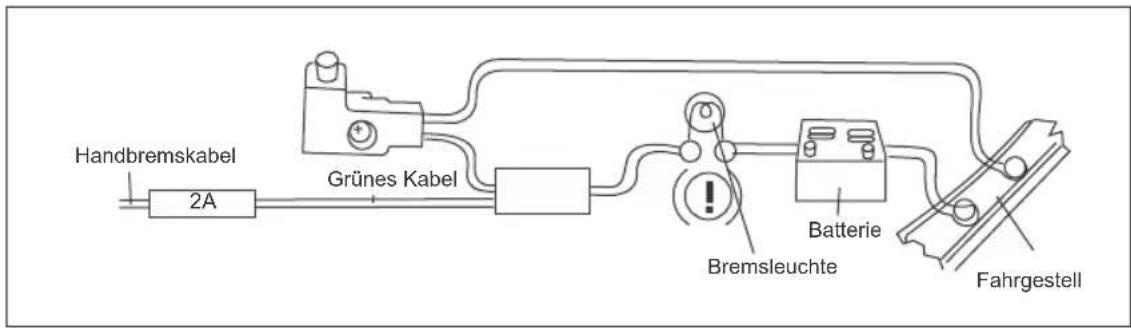

Immer wird Warninformation angezeigt	Handbremsverkabelung ist falsch. Verkabelung prüfen und korrigieren.
Blinkendes Bild oder Interferenzen auf Bildschirm	Farbsystem der DVD passt nicht zum Monitor.	Passen Sie das Farbsystem der wiedergegebenen DVD oder des verwendeten Monitors an.
	Gefälschte Disc wird verwendet. Verwenden Sie Original-Disc.
	Video-Kabel beschädigt.	Kabel austauschen.
	Falsche Video-Signalverbindungen.	Verkabelung prüfen und korrigieren.

Fehlerbeseitigung

(fortgesetzt)

Problem Ursache	Korrekturmaßnahme
Disk-Wiedergabe
Disc lässt sich nicht einführen	Bereits eine Disc im Gerät.	Aktuelle Disc auswerfen und neue einlegen.
Disc wird nicht wieder-gegeben	Disc ist verbogen oder verkratzt.	Verwenden Sie nur Disc in gutem Zustand.
	Disc ist verschmutzt oder feucht. Reinigen	Sie Disc mit weichem Tuch.
	Disc ist nicht kompatibel. Verwenden Sie nur kompatible Discs.
	Disc ist mit Unterseite nach oben eingelegt.	Legen Sie Disc mit beschrifteter Seite nach oben ein.
	Regionalcode der Disc ist mit Gerät nicht kompatibel.	Verwenden Sie nur Discs mit korrektem Regionalcode.
PBC kann während der VCD-Wiedergabe nicht verwendet werden	PBC ist auf der Disc nicht verfügbar. Verwenden Sie eine Disc mit PBC.
Wiederhol- oder Such-funktion ist während VCD-Wiedergabe ungültig	PBC ist eingeschaltet. Schalten Sie PBC aus.
Fehlermeldungen
Keine Disc	Disc ist verschmutzt. Reinigen Sie Disc mit weichem Tuch.
	Disc ist mit Unterseite nach oben eingelegt.	Legen Sie Disc mit beschrifteter Seite nach oben ein.
	Keine Disc eingelegt. Legen Sie eine Disc ein.
Schlechte Disc	Disc ist verschmutzt. Reinigen Sie Disc mit weichem Tuch.
	Disc ist mit Unterseite nach oben eingelegt.	Legen Sie Disc mit beschrifteter Seite nach oben ein.
Unbekannte Disc	Disc-Format ist mit Gerät nicht kompatibel.	Verwenden Sie nur kompatible Disc-Formate.
Regionalfehler	DVD-Regionalcode ist mit Gerät nicht kompatibel.	Verwenden Sie nur Discs mit kompatiblem Regionalcode.

Geräteanschlüsse

Anmerkungen zum Anschluss

• Dieses Gerät ist für den Einsatz in Fahrzeugen mit einer 12-Volt-Batterie und negativer Masse gedacht. Stellen Sie bitte vor der Installation dieses Geräts in ein Freizeitfahrzeug, einen Bus oder Lkw sicher, dass die Batteriespannung für dieses Gerät geeignet ist, sonst muss von qualifiziertem Fachpersonal ein Trafo eingebaut werden, um die Ausgangsspannung zu 12 V zu konvertieren.
• Um Kurzschlüsse im elektrischen System zu vermeiden, stellen Sie sicher, dass das negative Batteriekalbe vor der Installation abgetrennt ist.
• Um Kurzschlüsse in der Verkabelung und Beschädigung dieses Geräts zu vermeiden, sichern Sie alle Kabel mit Kabelklemmen oder Klebeband. Verlegen Sie die Kabel an einem sicheren Ort außer Reichweite der Heizung und ohne sich bewegende Teile wie Gangschaltung, Handbremse und Sitzschienen zu berühren, um zu vermeiden, dass die Kabelisolierung beschädigt wird oder schmilzt.
• Führen Sie das gelbe Versorgungskabel niemals durch die Installationsöffnung in den Motorraum, um den Anschluss an die Autobatterie auszuführen. Sonst können mit hoher Wahrscheinlichkeit schwere Kurzschlüsse am elektrischen System auftreten.
• Das Austauschen einer durchgebrannten 10A-Sicherung durch eine neue mit falschem Wert oder durch keine Sicherung (Draht), kann zu Schäden am Gerät und sogar zu Feuer führen. Wenn eine korrekte Sicherung installiert wurde und die elektrischen Probleme weiterhin bestehen, kontaktieren Sie bitte eine Kfz-Werkstatt.
• Schließen Sie KEINE anderen Geräte an die Autobatterie an, um ein Überhitzen der Batterie zu vermeiden.
• Stellen Sie bitte sicher, dass alle Kabelverbindungen und die Lautsprecherkabel gut isoliert sind. Sonst könnte das Gerät durch Kurzschluss beschädigt werden.
• Wenn kein ACC (Zündschalterkabel) verfügbar ist, schließen Sie bitte das ACC-Kabel über einen Schalter an die Stromversorgung an.
• Wenn ein externer Verstärker angeschlossen ist, schließen Sie bitte das P.CONT-Kabel nicht an die Versorgungsleitung des externen Verstärkers an, sonst könnten Funken oder andere Schäden entstehen.
• Schließen Sie den Lautsprecherausgang niemals an Masse an, um Schäden am eingebauten Verstärker zu vermeiden.
• Die Mindestleistung der an dieses Gerät anzuschließenden Lautsprecher beträgt 50 W mit 4 bis 8 Ohm Impedanz.

Geräteanschlüsse

Steuerkabel

Automatische Helligkeitssteuerung

Um eine zu starke Helligkeit des Displays bei Nacht zu vermeiden, führt das Anschalten der Scheinwerfer bei an ILLUMI angeschlossenem Scheinwerferkabel dazu, dass die Hintergrundbeleuchtung des TFT-Bildschirms gedämpft wird oder umgekehrt.

Telefonstummschaltung

Wenn das STUMM-Kabel an ein Autotelefon angeschlossen ist, werden andere Audio-Ausgaben stummgeschaltet, wenn ein Telefonanruf eingeht.

Rückwärtsfahren

Wenn eine Rücksichtkamera an das Gerät angeschlossen ist, schaltet sich die Wiedergabequelle automatisch auf KAMERA um, wenn Sie das Auto zurücksetzen. Wenn das Zurücksetzen beendet ist, schaltet die Wiedergabequelle automatisch auf die vorherige um.

Handbremse

1) Wenn das „PRK SW“-Kabel an den Handbremsschalter angeschlossen ist, wird die Videoanzeige des TFT-Monitors von dieser Funktion gesteuert. Handbremskabelfunktion wird unterbrochen, wenn die Wiedergabequelle KAMERA ist.
2) Der Monitor zeigt eine blauen Bildschirm mit Warninformationen an, um zu verhindern, dass der Fahrer beim Fahren Videos betrachtet, aber Mitfahrer auf den Rücksitzen können ganz normal Videos betrachten.

Geräteanschlüsse

Handbremskabelanschlüsse

Handbremskabel 2A Grünes Kabel Batterie Bremsleuchte Fahrgestell

Handbremsschalter Handbremsschalter

Rückwärtsgang-Kabelanschlüsse
    note1["P"]
    note2["R"]
    note3["N"]
    note4["D"]
    note5["2"]
    note6["L"]
    note7["P"]
    note8["R"]
    note9["N"]
    note10["D"]
    note11["2"]
    note12["L"]

Spezifikationen

Allgemein

Referenz-Versorgungsspannung 12 V (DC)

Betriebsspannungsbereich 10,5\~15,8 V (DC)

Max. Betriebsstrom....15A

Masse-System ....Autobatterie Minuspol

Abmessungen (BXHXT) 178X100X173mm

Gewicht (Haupteinheit) 2,5kg

UKW

Rauschabstand......≥55dB

Restrauschen (S/N=30dB)....18dBμV

Frequenzbereich (±3dB) 40Hz\~12,5KHz

Sendersuchlevel 20\~28dBμV

Verzerrung ....≤1,5%

Stereoabstand (1KHz) ≥25dB

Antennenimpedanz....75Ω

MW

Restrauschen (S/N=20dB)....30dBμV

Selektivität (±9KHz) ≥50dB

LCD

Bildschirmgröße....6,2 Zoll (16: 9)

Displayauflösung 800X480dots

Kontrast Radio 500

Helligkeit....350cd/m2

DVD-Player

Rauschabstand....90dB

Dynamikbereich.... 90dB

Verzerrung (Line-Ausgang) ....≤0,1%

Frequenzbereich (±3dB) 20Hz\~20KHz

Max. Ausgangsleistung 4×45W

Lastimpedanz 4Ω

AUX IN

Verzerrung ....≤0,5%

Frequenzbereich (±3dB) 20Hz\~20KHz

Audio-Eingangslevel....1Vrms

Audio

Audio-Ausgangsimpedanz....10KΩ

Audio-Ausgangslevel 4Vrms(Max)

Video

Normaler Video-Eingangslevel (CVBS) 1,0±0,2V

Video-Eingangsimpedanz....75Ω

Audio-Ausgangsimpedanz....75Ω

Video-Ausgangslevel 1,0±0,2V

Spezifikationen

Umgebung

Betriebstemperatur. -10^ +60^

Lagertemperatur ....-20°C\~+70°C

Betriebsluftfeuchtigkeit 45%\~80%RH

Lagerluftfeuchtigkeit ....30%\~90%RH

Hinweis:

Wird die Einheit unter extremen Bedingungen betrieben, wie etwa bei maximaler Leistung für lange Zeit oder bei Temperaturen über 70°C, geht es in den Hitzeschutz-Modus über und die Lautstärke wird automatisch niedriger gestellt. Das ist normal.

Unterstützte Formate:

• USB- oder Speicherdateiformate: FAT16, FAT32
  • Mp3 Bitrate :32- 320 Kbps und variable Bitrate
  • WMA v9 oder älter
• Verzeichnis mit einer Verschachtelung von bis zu 8 Level
  • Anzahl von Alben/Ordnern: maximal 99
  • Anzahl von Spuren/Titeln: maximal 999
  • ID3 tag v2. 0 oder später
• Dateiname in Unicode UTF8 (Maximale Länge: 128 bytes)

Nicht unterstützte Formate:

• Leere Alben: ein leeres Album ist ein Album, das keine MP3/WMA-Dateien enthält und es wird nicht auf dem Display angezeigt.
• Nicht unterstütze Dateiformate werden übersprungen. Worddokumente (.doc) oder Mp3-Dateien mit der Erweiterung .dlf werden zum Beispiel ignoriert und nicht abgespielt.
  • AAC, WMV, PCM Audiodateien
• DRM geschützte WMA-Dateien (.wav, .m4a, .m4p, .mp4, .aac)
  • WMA-Dateien in verlustfreiem Format

Unterstützte MP3-Disk-Formate:

• ISO9660, Joliet
• Maximale Titelanzahl: 512 (je nach Länge der Dateinamen)
  • Maximale Albenanzahl: 255
• Unterstützte Abtastfrequenzen: 32kHz, 44,1kHz, 48kHz
• Unterstützte Bitraten: 32- 320Kbps und variable Bitrate

Unterstützte Video-Formate:

• DVD
• MP4
• Xvid

Spezifikationen

- Regionalcode

Die ganze Welt wird in sechs DVD-Verkaufs-Regionen eingeteilt. Eine DVD kann nur abgespielt werden, wenn ihr Regionalcode mit dem des genutzten Players kompatibel ist.

Region 1: USA, Kanada, Inseln im Ostpazifik;

Region 2: Japan, Westeuropa, Nordeuropa, Ägypten, Südafrika, Mittlerer Osten;

Region 3: Taiwan (China), Hong Kong (China), Südkorea, Thailand, Indonesien, Südost-asien;

Region 4: Australien, Neuseeland, Mittel- und Südamerika, südpazifische Inseln/Ozeani-en;

Region 5: Russland, Mongolei, Indien, Zentralasien, Osteuropa, Nordkorea, Nordafrika, Nordwestasien;

Region 6: Chinesisches Festland.

• Hinweise für die Nutzung von Disks

1) KEINE unregelmäßig geformten Disks nutzen

2) Reinigung der Disks

Benutzen Sie ein trockenes, weiches Tuch, um die Disk von der Mitte zum Rand hin abzuwischen; es darf nur neutrales Reinigungsmittel benutzt werden.

3) Beim Abspielen einer neuen Disk

Neue Disks haben manchmal raue Stellen am inneren und äußeren Rand. Wenn Sie eine solche Disk abspielen möchten, entfernen Sie diese Stellen zunächst mit einem Pinsel oder einem Kugelschreiber, etc.

Anhang

Gesamtschaltplan

Hinweis: ③ Das AV-Kabel an die AV IN-Buchse an der Frontblende anschließen.
