Tipo di prodotto	Amplificatore audio Mos-Fet 2 canali
Marca	Macrom
Modello	Syn Power 2.050x
Dimensioni	212 mm (L) x 65 mm (A) x 225 mm (P)
Peso	2,4 kg
Alimentazione	14,4 V cc (11 - 16 V ammessi)
Potenza RMS (12,5 V)	2 x 55 W (4 Ω), 2 x 80 W (2 Ω), 1 x 160 W (4 Ω mono)
Potenza dinamica (14,4 V)	2 x 60 W (4 Ω), 2 x 100 W (2 Ω), 1 x 200 W (4 Ω mono)
Risposta in frequenza	10 - 50 000 Hz (±1 dB)
Distorsione armonica totale	0,08 %
Rapporto segnale/rumore	> 100 dB (IHF A)
Sensibilità d'ingresso / Impedenza	200 - 4000 mV / 22 kΩ
Impedenza degli altoparlanti	Stereo 2 Ω min., Mono 4 Ω min.
Filtro passa-alto / passa-basso	30 - 600 Hz, pendenza 12 dB/ottava
Controlli	Selettore modo, crossover, guadagno, frequenza, stereo/mono
Indicatore Check Control	Bianco (spento), Verde (normale), Rosso (protezione)
Protezioni	Surriscaldamento, sovraccarico, cortocircuito in uscita
Connettori	Ingressi RCA dorati, uscite altoparlanti a vite dorate
Manutenzione	Controllare i fusibili (stesso amperaggio), evitare l'umidità
Installazione consigliata	Da un rivenditore autorizzato MACROM

Domande frequenti - Syn Power 2.050x Macrom

Qual è la potenza dell'amplificatore Macrom Syn Power 2.050x?

La potenza RMS è di 2x55 W a 4 ohm, 2x80 W a 2 ohm e 1x160 W in mono bridge a 4 ohm. In dinamica (14,4 V), raggiunge rispettivamente 2x60 W, 2x100 W e 1x200 W.

Come regolare la sensibilità d'ingresso (guadagno)?

Regola il volume dell'unità principale a 3/4 del massimo, poi ruota il controllo di guadagno dell'amplificatore fino a ottenere il livello sonoro massimo senza distorsione.

Quali tipi di filtri sono disponibili?

Selettore crossover con modalità Flat (banda piena), Low-Pass (passa-basso) e High-Pass (passa-alto). La frequenza di taglio è regolabile da 30 a 600 Hz.

Come collegare l'amplificatore in modalità mono?

Imposta il selettore Stereo/Mono su Mono. Utilizza l'ingresso Left (sinistro) per pilotare l'amplificatore. Assicurati che l'impedenza degli altoparlanti sia di almeno 4 ohm in mono bridge.

Cosa significa l'indicatore Check Control?

LED bianco: unità spenta. LED verde: funzionamento normale. LED rosso: stato di protezione (surriscaldamento, sovraccarico o cortocircuito). L'amplificatore si riattiva automaticamente dopo la risoluzione del problema.

Quali sono le precauzioni di cablaggio?

Collega il filo +BATT alla batteria con un fusibile vicino, il REMOTE all'accensione a distanza e la massa (GND) a un punto pulito del telaio. Usa cavi di sezione adeguata ed evita di collegare GND direttamente al negativo della batteria.

Quale tipo di fusibile utilizzare?

Sostituisci sempre i fusibili con fusibili dello stesso amperaggio. L'uso di fusibili di amperaggio diverso può danneggiare gravemente l'apparecchio.

Qual è l'impedenza minima degli altoparlanti?

In stereo, 2 ohm per canale. In mono bridge, 4 ohm. Per una configurazione a 3 canali, l'impedenza totale non deve scendere al di sotto di 2 ohm.

Come evitare un surriscaldamento?

Installa l'amplificatore in un luogo ben ventilato per garantire una buona circolazione d'aria e dispersione del calore. Se si verifica un surriscaldamento, l'apparecchio entra in protezione e riprenderà il normale funzionamento dopo il raffreddamento.

Posso riparare l'amplificatore da solo?

È sconsigliato riparare l'apparecchio da soli. Affida qualsiasi riparazione a un distributore o centro di assistenza MACROM autorizzato.

MANUALE UTENTE Syn Power 2.050x Macrom

Manuale di Istruzioni

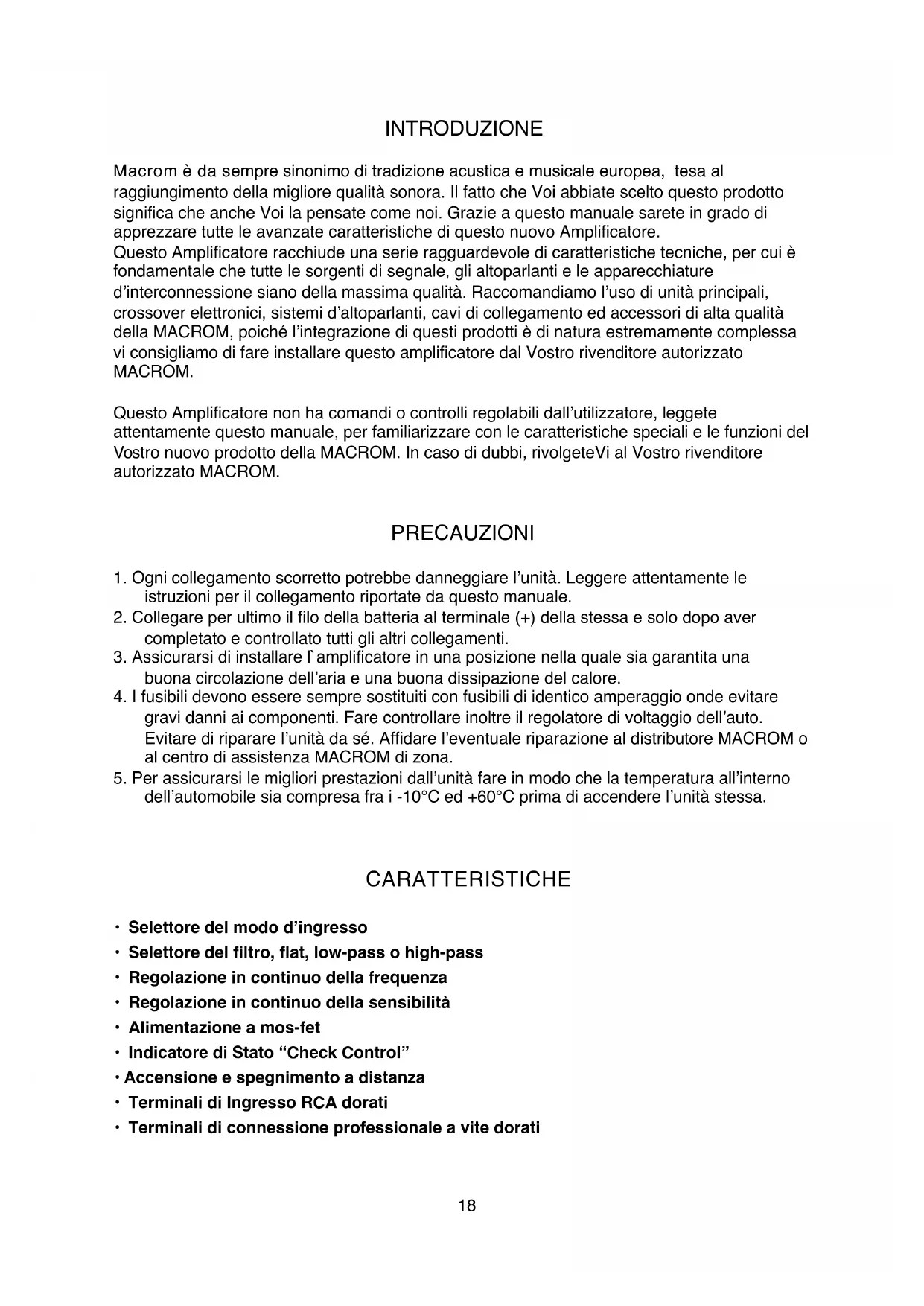

Macrom è da sempre sinonimo di tradizione acustica e musicale europea, tesa al raggiungimento della migliore qualità sonora. Il fatto che Voi abbiate scelto questo prodotto significa che anche Voi la pensate come noi. Grazie a questo manuale sarete in grado di apprezzare tutte le avanzate caratteristiche di questo nuovo Amplificatore.

Questo Amplificatore racchiude una serie ragguardevole di caratteristiche tecniche, per cui è fondamentale che tutte le sorgenti di segnale, gli altoparlanti e le apparecchiature d'interconnessione siano della massima qualità. Raccomandiamo l'uso di unità principali, crossover elettronici, sistemi d'altoparlanti, cavi di collegamento ed accessori di alta qualità della MACROM, poiché l'integrazione di questi prodotti è di natura estremamente complessa vi consigliamo di fare installare questo amplificatore dal Vostro rivenditore autorizzato MACROM.

Questo Amplificatore non ha comandi o controlli regolabili dall'utilizzatore, leggete attentamente questo manuale, per familiarizzare con le caratteristiche speciali e le funzioni del Vostro nuovo prodotto della MACROM. In caso di dubbi, rivolgeteVi al Vostro rivenditore autorizzato MACROM.

PRECAUZIONI

1. Ogni collegamento scorretto potrebbe danneggiare l'unità. Leggere attentamente le istruzioni per il collegamento riportate da questo manuale.
2. Collegare per ultimo il filo della batteria al terminale (+) della stessa e solo dopo aver completato e controllato tutti gli altri collegamenti.
3. Assicurarsi di installare l'amplificatore in una posizione nella quale sia garantita una buona circolazione dell'aria e una buona dissipazione del calore.
4. I fusibili devono essere sempre sostituiti con fusibili di identico amperaggio onde evitare gravi danni ai componenti. Fare controllare inoltre il regolatore di voltaggio dell'auto. Evitare di riparare l'unità da sé. Affidare l'eventuale riparazione al distributore MACROM o al centro di assistenza MACROM di zona.
5. Per assicurarsi le migliori prestazioni dall'unità fare in modo che la temperatura all'interno dell'automobile sia compresa fra i -10°C ed +60°C prima di accendere l'unità stessa.

CARATTERISTICHE

• Selettore del modo d'ingresso
• Selettore del filtro, flat, low-pass o high-pass
• Regolazione in continuo della frequenza
• Regolazione in continuo della sensibilità
• Alimentazione a mos-fet
• Indicatore di Stato "Check Control"
• Accensione e spegnimento a distanza
  • Terminali di Ingresso RCA dorati
• Terminali di connessione professionale a vite dorati

CONTROLLI & INDICATORI

1 • Connettori d'Ingresso RCA: Permettono di collegare i cavi di uscita Pre della vostra unità principale all'ingresso dell'amplificatore. Questi ingressi piloteranno gli stadi finali.
2 • Regolazione del Guadagno di Ingresso: Permette di regolare la sensibilità di ingresso dell'amplificatore che varia da 200mv a 4V. Per la regolazione della sensibilità, procedere nel seguente modo:

a) Collocare il controllo di volume della vostra unità a 3/4 dell'uscita massima.
b) Girate il controllo del guadagno d'ingresso dell'amplificatore in modo da ottenere la massima pressione sonora ma senza alcuna distorsione.

3 • Selettore Stereo Mono: permette la selezione del modo di uscita dell'amplificatore fra Stereo o Mono. Qualora si utilizzasse la Mono, l'Ingresso corrispondente per pilotare l'amplificatore é il Left (mono).

4 • Selettore del Crossover: permette la selezione del modo di uscita dell'amplificatore attivando il filtro Low-Pass o High-pass.

a) Flat: l'amplificatore riprodurrà tutta la gamma audio in relazione al segnale applicato al proprio ingresso.

b) Low-Pass: attivazione del filtro passa basso, cioè determinare la fine delle basse frequenze presenti sulle uscite.

c) High-Pass, attivazione del filtro passa basso, cioè determinare la partenza delle alte frequenze presenti sulle uscite.

5 • Regolazione Continua delle Frequenze Low-Pass o High-Pass : una volta inserito il filtro, high pass o low-pass, è possibile regolare il taglio di frequenza in modo continuo, compresa fra 30Hz a 600Hz.

CONTROLLI & INDICATORI

6 • Connettore speakers: Uscite per il collegamento degli altoparlanti.

L'amplificatore permette il collegamento di altoparlanti con impedenza minima di 2 ohm, per canale in configurazione stereo, mentre per il collegamento in mono “Bridged” con impedenza di 4 ohm.

Qualora si utilizzasse la configurazione 3 canali, l'impedenza totale non deve superare il valore minimo di 2 ohm.

Assicurarsi di osservare la corretta polarità nel collegamento degli altoparlanti. Non lasciate che cavi non adeguatamente isolati vengano a contatto con la massa, parti metalliche dell'auto o facciano contatto fra di loro.

3-channel configuration 2-channel configuration 1-channel configuration

12 • Fusibile: Quando sostituite il fusibile assicuratevi di sostituirlo con uno dello stesso amperaggio. L'uso di fusibili scorretti potrebbe comportare gravi danni ai componenti.

13 • Connettore + BATT: Collegare direttamente al positivo “+” della batteria, tramite un fusibile posto vicino alla stessa, con un cavo di sezione adeguata al passaggio di corrente. Non collegate questo terminale con il circuito elettrico esistente dell'auto.

14 • connettore REMOTE-ON: Collegare al filo di uscita di accensione remote-on (accensione a distanza) o dell'antenna automatica provenienti dall'unità principale. Questo permette di accendere e spegnere l'amplificatore tramite l'unità principale.

15 • Connettore GND: Collegare questo morsetto di massa tramite un cavo di sezione adeguata ad un punto pulito della parte metallica dello scassis dell'automobile, se possibile ad una vite gia installata.

Non collegare mai questo morsetto direttamente al negativo della batteria, potrebbe causare dei fastidiosi ronzii durante il funzionamento del veicolo.

16 • indicatore check control: Questo led indica lo stato di funzionamento dell'amplificatore.

BIANCO: l'unità è spenta

VERDE: l'unità funziona perfettamente.

ROSSO: l'unità è in protezione, questo amplificatore è provvisto di tre protezioni:

- Surriscaldamento, nel caso in cui vi siano errori d'installazione e l'amplificatore si surriscalda, l'unità entra in protezione prima di danneggiarsi. Appena la temperatura tornerà normale e gli errori tolti, l'unità riprenderà automaticamente il normale funzionamento.

- Sovraccarichi, nel caso in cui più altoparlanti vengano collegati all'amplificatore e l'impedenza totale scenda sotto i limiti sopportabili "1 ohm", l'amplificatore va in protezione.

Per ripristinare il funzionamento è necessario spegnere e riaccendere l'unità principale.

- Corto circuito in uscita, in caso di cortocircuito sulle uscite altoparlanti l'unità entra in protezione per prevenire seri danni ai transistor finali. Il ritorno allo stato di normale funzionamento si ottiene rimuovendo il cortocircuito e riaccendendo l'unità principale.

DATI TECNICI

Potenza IHF 202 250 W

Potenza RMS a (12,5 Volts DC)

@ 1 kHz < 0,08 % THD a 4 ohms 2 x 55 W
@ 1 kHz < 0,5 % THDa 2 ohms 2 x 80 W
@ 1 kHz < 0,5 % THD Mono a 4 ohms 1 x 160 W

Potenza Dinamica a (14,4 Volts DC)

@ 1 kHz < 0,08 % THD a 4 ohms 2 x 60 W
@ 1 kHz < 0,5 % THDa 2 ohms 2 x 100 W
@ 1 kHz < 0,5 % THD Mono a 4 ohms 1 x 200 W

Regolazione Passa alto (30-600)Hz

Regolazione Passa basso (30-600)Hz

Pendenza d'incrocio

12 dB/Octave

Risposta in frequenza +/- 1 dB 10 - 50.000 Hz

Distorsione armonica totale

0,08%

Rapporto Segnale-Rumore pesato IHF A > 100 dB

Sensibilità d'ingresso - Impedenza 200-4000 mV/22 komhs

Impedenza degli altoparlanti

Stereo Min.2 ohms

Mono

Min.4

Alimentazione

14,4 V DC (11 - 16 V ammessi)

Peso

2,4 Kg

Dimensioni

212(l) × 65(a) × 225(p) mm

A causa delle continue migliorie apportate al prodotto, le caratteristiche e il disegno possono essere soggetti a variazioni senza preavviso.
