Tipo di prodotto	Amplificatore audio 2 canali
Marca	Macrom
Modello	Syn Tech 2.100
Dimensioni (L x A x P)	212 x 67 x 405 mm
Peso	4,7 kg
Alimentazione	14,4 V CC (11 - 16 V ammesso)
Potenza RMS (4 Ohm, <0,08% THD)	2 x 100 W
Potenza RMS (2 Ohm, <0,5% THD)	2 x 200 W
Potenza RMS mono (4 Ohm, <0,5% THD)	1 x 400 W
Risposta in frequenza	10 - 50 000 Hz (±1 dB)
Distorsione armonica totale	0,08%
Rapporto segnale/rumore	> 100 dB (pesato IHF A)
Sensibilità d'ingresso	200 mV - 4 V / 22 kOhm
Impedenza altoparlanti (stereo min.)	1 Ohm
Impedenza altoparlanti (mono min.)	2 Ohm
Filtro passa-alto / passa-basso	30 - 600 Hz, pendenza 12 dB/ottava
Controllo delle frequenze	Regolazione continua del guadagno e della frequenza
Protezioni	Surriscaldamento, sovraccarico, cortocircuito in uscita
Indicatore di stato	Check Control LED (bianco/verde/rosso)
Connettori d'ingresso	RCA dorati
Uscite preamplificatore	Sì, con selettore di filtro (Flat/LP/HP)
Fusibile	Da sostituire con uno dello stesso ampere
Installazione	Consigliata da un rivenditore autorizzato MACROM

Domande frequenti - Syn Tech 2.100 Macrom

Come installare l'amplificatore Syn Tech 2.100 nella mia auto?

Raccomandiamo di far installare l'amplificatore da un rivenditore autorizzato MACROM. Collegare prima il cavo di massa (GND) a un punto pulito del telaio, poi il +BATT alla batteria tramite un fusibile, e il REMOTE all'uscita remote dell'autoradio. Infine, collegare gli altoparlanti e gli ingressi RCA.

Quali tipi di filtri sono disponibili su questo amplificatore?

L'amplificatore dispone di un selettore di filtro con tre modalità: Flat (piena banda), Low-Pass (passa-basso) e High-Pass (passa-alto). La frequenza di taglio è regolabile in continuo da 30 a 600 Hz con una pendenza di 12 dB/ottava.

Come regolare la sensibilità d'ingresso (guadagno)?

Regolate prima il volume del vostro autoradio a circa il 75% dell'uscita massima. Girate poi il controllo di guadagno dell'amplificatore fino a ottenere il livello sonoro massimo senza distorsione. La sensibilità varia da 200 mV a 4 V.

Cosa significa l'indicatore Check Control (LED)?

Il LED Check Control indica lo stato dell'amplificatore: bianco = spento, verde = funzionamento normale, rosso = modalità protezione (surriscaldamento, sovraccarico o cortocircuito). In caso di rosso, spegnete e riaccendete l'autoradio dopo aver risolto il problema.

Posso utilizzare l'amplificatore in configurazione a tre canali?

Sì, l'amplificatore può essere configurato in 3 canali (stereo per gli altoparlanti anteriori e un canale pontato per un subwoofer). L'impedenza totale non deve scendere al di sotto di 2 ohm. Consultate lo schema di cablaggio nel manuale.

Qual è l'impedenza minima degli altoparlanti?

In modalità stereo, l'impedenza minima è di 1 ohm per canale. In modalità mono pontata, è di 2 ohm. Assicuratevi di rispettare questi limiti per evitare l'attivazione della protezione.

Come collegare il controllo esterno dei bassi (EBC)?

La porta EBC (External Bass Control) permette di collegare un controller opzionale per regolare il livello delle basse frequenze da 0 dB a -40 dB. Attivate il selettore corrispondente (riferimento 17) e collegate il controller alla porta (riferimento 18).

Quali fusibili utilizzare e dove si trovano?

L'amplificatore è dotato di fusibili situati vicino al connettore di alimentazione (riferimento 12). Devono essere sostituiti con fusibili dello stesso ampere per evitare di danneggiare l'apparecchio. Verificate il valore indicato sul fusibile originale.

Cosa fare se l'amplificatore si surriscalda eccessivamente?

Se l'amplificatore entra in protezione per surriscaldamento (LED rosso), verificate la circolazione dell'aria intorno all'apparecchio. Assicuratevi che non sia ostruito e che la ventilazione sia sufficiente. Una volta raffreddato, l'apparecchio riprende il suo normale funzionamento.

Posso utilizzare questo amplificatore con una sorgente audio diversa da un'autoradio?

Sì, grazie agli ingressi RCA, potete collegare qualsiasi sorgente audio con uscita preamplificata (lettore MP3, telefono, ecc.). Regolate la sensibilità d'ingresso di conseguenza (200 mV a 4 V) e utilizzate adattatori se necessario.

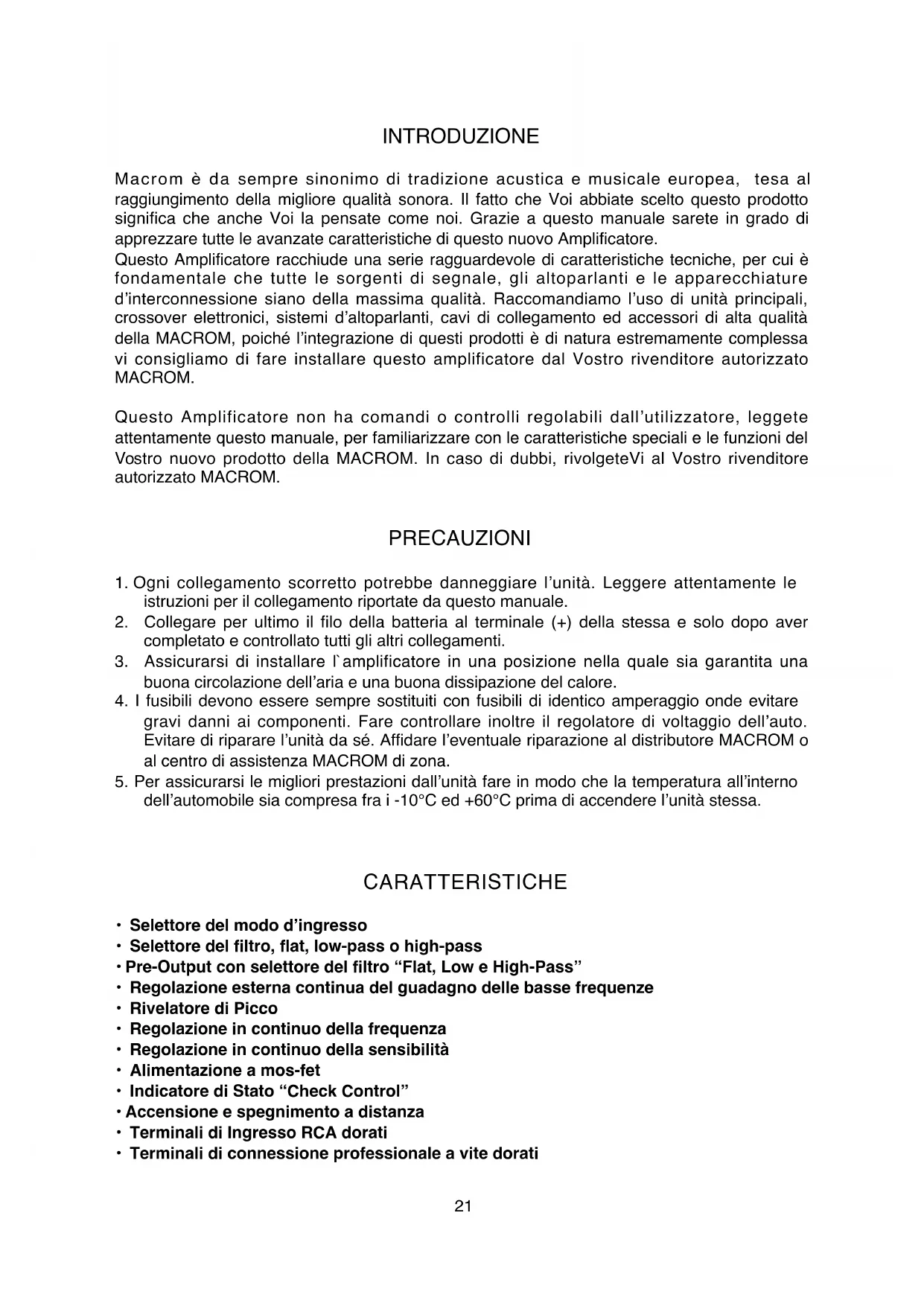

MANUALE UTENTE Syn Tech 2.100 Macrom

Macrom è da sempre sinonimo di tradizione acustica e musicae europea, tesa al raggiungimento della migliorie qualità sonora. Il fatto che Voi abbiate scelto quello prodotto significà cheanche Voi la pensate come moi. Grazie a questo manuale sarete in grado di apprezzare tutte le avanzate caratteristiche di quello nuovo Amplificatore.

Questo Amplificatore racchiude una seriese ragguardevole di caratteristiche tecniche, per cui è fondamentale che tutte le sorgenti di segnale, gli altoparlanti e le apparecchiature d'interconnessione siano della massima qualità. Raccomandiamo l'uso di unità principali, crossover elettronici, sistemi d'altoparlanti, cavi di collegamento ed accessori di alta qualità della MACROM, poiché l'integrazione di questi prodotti è di natura estremamente complessa vi consigliamo di fare installareQuesto amplificatore dal Vostro rivenditore autorizzato MACROM.

Questo Amplificatore non ha comandi o controli regolabili dall'utilizzatore, leggete attendamente questo manuale, per familiarizzato con le caratteristiche speciali e le funzioni del Vostro nuovo prodotto della MACROM. In caso di dubbi, rivolgeteVi al Vostro rivenditore autorizzato MACROM.

PRECAUZIONI

1. Ogni collegamento scorretto potrebbe danneggiare l'unità. Leggere attendamente le istruzioni per il collegamento riportate da quello manuale.
2. Collegare per il numero delle batteria al terminale (+) della stessa e solo dopo aver completato e controllato tutti gli altri collegamenti.
3. Assicurarsi di installare l'amplificatore in una posizione nella quale sera garantita una Buona circolazione dell'aria e una buona dissipazione del calore.
4. I fusibili devono essere sempre sostituiti con fusibili di identico amperaggio upone evitare gravi danni ai componenti. Fare controllare inoltre il regolatore di voltaggio dell'auto. Evitare di riparare l'unità da sé. Affidare l'eventuale riparazione al distributore MACROM o al centro di assistenza MACROM di zona.
5. Per assicurarsi le migliorie prestazioni dall'unità fare in modo che la temperatura all'interno dell'automobile sia compresa fra i -10^ ed +60^ prima di accendere l'unità stessa.

CARATTERISTICHE

• Selettore del modo d'ingresso
• Selettore del filtro, flat, low-pass o high-pass
• Pre-Output con selettore del filtro "Flat, Low e High-Pass"
• Regolazione esterna continua del guadagno delleasse frequenze
  Rivelatore di Picco
• Regolazione in continuo della frequenza
• Regolazione in continuo della sensibilità
• Alimentazione a mos-fet
• Indicatore di Stato "Check Control"
• Accensione e spegnimento a distanza
• Terminali di Ingresso RCA dorati
• Terminali di connessione professionale a vite dorati

CONTROLLERI & INDICATORI

1 • Connettori d'Ingresso RCA: Permittono di collegare i cavi di uscita Pre della vostra unità principale all'ingresso dell'amplificatore. Questi ingressi piloteranno gli stadi finali.
2 - Regolazione del Guadagno di Ingresso: Permette di regolare la sensibilità di ingressso dell'amplificatore che varia da 200mv a 4V.

Per la regolazione della sensibilità, procedere nel seguente modo:

a) Collocare il controlo di volume della vostra unità a 3/4 dell'uscita massima.
b) Girate il controlo del guadagno d'ingresso dell'amplificatore in modo da ottener la massima pressione sonora ma alla scuna distorsione.

1. Selettore Stereo Mono: permette la selezione del modo di uscita dell'amplificatore fra Stereo o Mono. Qualora si utilizzasse la Mono, l'ingresso correspondente per pilotare l'amplificatore è il Left (mono).

4 • Selettore del Crossover: permette la selezione del modo di uscita dell'amplificatore attivando ilhetto Low-Pass o High-pass.

a) Flat: l'amplificatore riprodurrà tutte la gamma audio in relazione al segnale applicato al proprio ingresso.

b) Low-Pass: attivazione del filtro passa basso,cision determinare la fine delleasse frequenze presenti sulle uscite.

c) High-Pass, attivazione del filtro passa basso,cision determinare la partenza delle alte frequenze presenti sulle uscite.

5 • Regolazione Continua delle Frenquenze Low-Pass o High-Pass : una volta inserito il

filtro, high pass o low-pass, è possibile regolare il taglio di frequenza in modo continuo, compresa fra 30Hz a 600Hz.

CONTROLLERI & INDICATORI

6·Regolazione Continua delle Frenquenze Low-Pass o High-Pass Pre-output: una volta

inserito il filtrto, high pass o low-pass, è possibile regolare il taglio di frequenza in modo continuo, compreso fra 30Hz a 600Hz.

7 - Selettore del Crossover Pre-output: permette la selezione del modo di uscita Pre-output attivando il filtrlo Low-Pass o High-pass.

a) Flat: Sull'uscita Pre-output sera presente un segnale in relazione al segnale applicato all'ingresso dell'amplificatore.

b) Low-Pass: attivazione del filtro passa basso,cision determinare la fine delleasse frequenze presenti sulle uscite Pre-output.

c) High-Pass, attivazione del filtro passa basso,cioè determinare la partenza delle alte frequenze presenti sulle uscite Pre-output.

8 • Connettore di Uscita Pre output: è possible collegare un supplementare amplificatore che verrà utilizzato secondo in modo selezionato precedentamente.

15 Selettore per il Controllo Esterno dei Bassi: permette di attivare o External Bass Control disattivare il controllo esterno delleasse frequenze.

16 -Porta per il collegamento dell' EBC:Tramite I'apposto controlo External Bass Control

EBC è possibile agire sul livello delleasse frequenze fra 0dB e -40dB.

CONTROLLI & INDICATORI

6 • Connettore speakers: Uscite per il collegamento degli altoparlanti.

L'amplificatore permette il collegamento di altoparlanti con impedenza minima di 2 ohm, per canale in configurazione stereo, perché per il collegamento in mono "Bridged" con impedenza di 4 ohm.

Qualora si utilizzasse la configurazione 3 canali, l'impedenza totale non deve superare il valore minimo di 2 ohm.

Assicurarsi di osservare la corretta polarità nel collegamento degli altoparlanti. Non lasciate che cavi non adeguatamente isolati vengano a fatto con la massa, parti metalliche dell'auto o facciano fatto fra di loro.

3-channel configuration 2-channel configuration 1-channel configuration

12 - Fusibile: Quando sostuite il fusabile assicuratevi di sostuirlo con uno dello stesso amperaggio. L'uso di fusibili scorretti potrebbe comportare gravi danni ai componenti.
13 • Connettore + BATT: Collegare direttamente al positivo “+” della batteria,tramite un fusabileippo vicino alla stessa,con un cavo di sezione adeguata al passaggio di corrente.

Non collegiate question terminale con il circuito elettrico esistente dell'auto.

14 • connettore REMOTE-ON: Collegare al filo di uscita di accensione remote-on (accensione a distance) o dell'antenna automatica provenienti dall'unità principale. Questo permette di accendere e spegnere l'amplificatore tramite l'unità principale.
15 • Connettore GND: Collegare quello morsetto di massa tramite un cavo di sezione adeguata ad un punto pulito della parte metallica dello scassis dell'automobile, se possibile ad una vite gia installata.

Non collegare mai quello morsetto direttamente al negativo della batteria, potrebbe causare dei fastidiosi ronzii durante il funzionamento del veicolo.

16 · indicator check control: Questo led indica lo stato di funzionamento dell' amplificatore.

BIANCO: I'unità è spenta

VERDE: I'unita funziona perfettamente.

ROSSO: I'unità è in protezione, quello amplificatore è provvisto di tre protezioni:

• Surriscaldamento, nel caso in cui vi siano errors d'installazione e l'amplificatore si surriscalda,l'unità entra in protezione prima di danneggiarsi. Appena la temperatura tornerà normale e gli errors totti, l'unità riprenderà automaticamente il normale funzionamento.
• Sovraccarichi, nel caso in cui più altoparlanti vengano collegati all'amplificatore e l'impenenza totale scenda tutto i limiti sostabiliti "1 ohm", l'amplificatore va in protezione.

Per ripristinare il funzionamento è necessario spegnere e riaccendere l'unità principale.

• Certo circuito in uscita, in caso di cortocircuito sulle uscite altoparlanti l'unità entra in protezione per prevenir seri danni ai transistor finali. Il ritorno allo stato di normale funzionamento si ottiene rimuovendo il cortocircuito e riaccendendo l'unità principale.

DATI TECHNICI

Potenza IHF 202 500W

Potenza RMS a (12,5 Volts DC)

@ 1 kHz < 0,08 % THD+N a 4 ohms 2 x 100W
@ 1 kHz<0,5% THD+N a 2 ohms 2 x 200W
@ 1 kHz <0,5% THD+N Mono a 4 ohms 1 x 400W

Sensibilità d'uscita Pre-Output 2V

Regolazione Passa alto (30-600)Hz

Regolazione Passa basso (30-600)Hz

Pendenza d'incrocio

12 dB/Octave

Risposta in frequenza +/- 1 dB 10 - 50.000 Hz

Distorsione armonica totale

0.08%

Rapporto Segnale-Rumore pesato IHF A > 100 dB

Sensibilità d'ingresso - Impedenza 200-4000 mV/22 komhs

Impedenza degli altoparlanti

Stereo Min.2 ohms

Mono

Min.4 ohms

Alimentazione

14,4 V DC (11 - 16 V ammessi)

Peso

4,7 Kg

Dimensioni

212(L) x 67(A) x 405(P) mm

A causa delle continu migliorie apporte al prodotto, le caratteristiche e il disegno sono essere soggetti a variazioni alla preavviso.
