| Tipo de producto | Amplificador de audio de 2 canales |
| Marca | Macrom |
| Modelo | Syn Tech 2.100 |
| Dimensiones (An x Al x Pr) | 212 x 67 x 405 mm |
| Peso | 4,7 kg |
| Alimentación | 14,4 V CC (11 - 16 V admitido) |
| Potencia RMS (4 Ohm, <0,08% THD) | 2 x 100 W |
| Potencia RMS (2 Ohm, <0,5% THD) | 2 x 200 W |
| Potencia RMS mono (4 Ohm, <0,5% THD) | 1 x 400 W |
| Respuesta en frecuencia | 10 - 50 000 Hz (±1 dB) |
| Distorsión armónica total | 0,08% |
| Relación señal/ruido | > 100 dB (ponderado IHF A) |
| Sensibilidad de entrada | 200 mV - 4 V / 22 kOhm |
| Impedancia de altavoces (estéreo mín.) | 1 Ohm |
| Impedancia de altavoces (mono mín.) | 2 Ohm |
| Filtro pasa-altos / pasa-bajos | 30 - 600 Hz, pendiente 12 dB/octava |
| Control de frecuencias | Ajuste continuo de la ganancia y la frecuencia |
| Protecciones | Sobrecalentamiento, sobrecarga, cortocircuito en la salida |
| Indicador de estado | Check Control LED (blanco/verde/rojo) |
| Conectores de entrada | RCA dorados |
| Salidas de preamplificador | Sí, con selector de filtro (Flat/LP/HP) |
| Fusible | Reemplazar por uno del mismo amperaje |
| Instalación | Recomendada por un distribuidor autorizado MACROM |
Preguntas frecuentes - Syn Tech 2.100 Macrom
Preguntas de los usuarios sobre Syn Tech 2.100 Macrom
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Amplificador de audio en formato PDF gratis! Encuentra tus instrucciones Syn Tech 2.100 - Macrom y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Syn Tech 2.100 de la marca Macrom.
MANUAL DE USUARIO Syn Tech 2.100 Macrom
ESPECIFICACIONES TECNICAS.
Potencia IHF 202
500W
Potencia RMS a (12,5 Voltios DC)
Pasa bajo (30-600)Hz
Inclinación de cruce
12 dB/Octave
Respuesta en fecuencia+/- 1 dB 10 - 50.000 Hz
Distorsión armónica total 0.08%
Relación Senal-Ruido pesado IHF A > 100 dB
Sensibilitad de entrada - Impedancia
200-4000 mV/22 komhs
Impedancia de altevoces
Estereo Min. 2 Ohms
Mono
Min. 4 Ohms
Alimentación 14,4 V DC (11 - 16 V admitidos)
Peso 4,7 Kgg
Tamañ 212(L) x 67(A) x 405(P) mm
Debido a las continuas miglioras aportadas al producto, sus caracteristicas y diseño peuvent verse sometidos a variaciones sin preaviso.

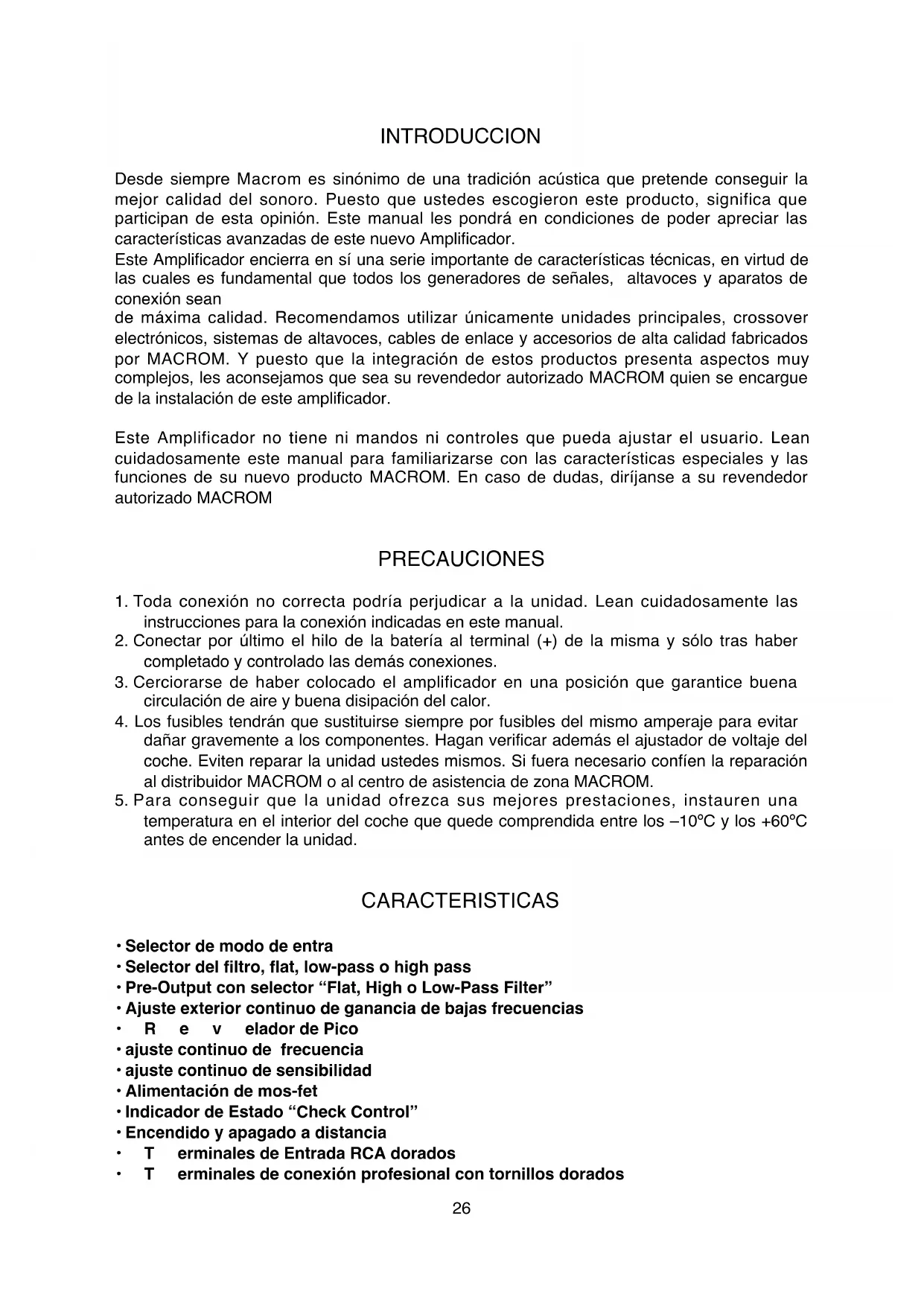

INTRODUCTION
De世家 siempre Macrom es sinonimo de una tradacion acustica que pretende construir la,. mejor calidad del sonoro. Puesto que ustedes escogieren este producto, significa que participan de esta opinion. Este manual les pondra en conditiones de poder appreciar lascharacteristicas avanzadas de este nuevo Amplificador.
Este Amplificador encierra en suna série importante de caracteristicas技术水平, en virtud de las cuales es fundamental que todos los generadores de senales, altavoces y aparatos de connexion sean
de maior calidad. Recommendamos utiliser únicamente unidades principales, crossover electrónicos, sistemas de altavoces, cables de enlace y accesorios de alta calidad fabricados por MACROM. Ylisho que la integrazione de这些东西 productos presente aspectos muy complejos, les aconsejamos que sea su revendedor autorizzato MACROM quien se encargue de la instalacion de este amplificador.
Este Amplificador no tiene ni mandos ni controlles que pueda ajustar el usuario. Lean cuidadosamente este manual para familiarizarse con las caracteristicas especialas y las/DDes de su nuevo producto MACROM. En caso de dudas, dirijanse a su revendedor autorizzato MACROM
PRECAUCIONES
- Touta connexion no correcta podra perjudar a la unidad. Lean cuidadosamente las instrucciones para la connexion indicadas en este manual.
- Conectar porultimate el hilo de la bateria al terminal (+) de la misma y solo tras haber completado y controlado las demas conexiones.
- Cerciorarse de haber colocado el amplificador en una posicion que garantice buena circulacion de aire y buena disipacion del calor.
- Los fusibles tendrán que sustituirse siempre por fusibles del@mimo amperaje para evitar dañar gravamente a los componentes. Hagan verificar además el ajustador de voltaje del coche. Eviten reparar la unidad ustedes mismos. Si fuera necessario confien la reparación al distribuidor MACROM o al centro de asistencia de zona MACROM.
- Para PSUIGIR que la unidad ofrezca sus meores prestaciones, instauren una temperatura en el interior del coche que quede compendia entre los -10^ y los +60^ antes de encender la unidad.
CHARACTERISTICAS
- Selector de modo de entrada
- Selector del filtrlo, flat, low-pass o high pass
- Pre-Output con selector "Flat, High o Low-Pass Filter"
- Ajuste exterior continuo de ganancia de bajas Frequencias
R e v elador de Pico
- ajuste continuo de Frequencia
- ajuste continuo de sensibilitad
- Alimentación de mos-fet
- Indicador de Estado "Check Control"
- Encendido y apagado a distancia
- T eriminales de Entrada RCA dorados
· T erminales de connexion profesional con tornillos dorados
CONTROSES INDICADOS
1 • Conectores de Entrada RCA : permitted la connexion de hilos de salute Pre de su unidad principal a la entrada del amplificador. Estas entradas guiarán los Estados finale .
2 - Ajuste de Ganancia de Entra: permite ajustar la sensibilitad de entrada del amplificador, que va de 200mv a 4Voltios.
Para el ajuste de la sensibilitad, hagan lo siguientes:
a) Coloquen el control de volumen de su unidad a de la calidad maxima.
b) Giren el control de ganancia de entrada del amplificador paraunar la presión acústica Tmaxima, pero sin distorsión alguna.

4V0,2V
- Selector Estéreo-Mono: permitted la selección modal de calidad del amplíficator entre Estéreo o Mono. Si se usa la Mono, la Entrada correspondiente para manejar el amplíficator es la Left (mono).

4 • Selector del Crossover : permitted会选择ar el modo de calidad del amplificador activando el bajo Low-Pass o High-Pass.
a) Flat: el amplificador reproducirá toda la gama de escucha relacionada con la postal aplicada en su propia entrada.


b) Low-Pass:activación del filtros.pasa bajo,esto es, determinar el final de frequencies bajas presentes en salidas Front.


c) High-Pass,activación del filtros.pasa bajo,esto es, determinar la calidad de Frequencias altas presentes en salidas Front


5·Ajuste continuo de Frecuencias Low-Pass o High-Pass Front: una vez introducido el filtro, high-pass o low-pass, se pueda ajustar un corte de fecuencia continua, comprehensa entre 30Hz y 600Hz

CONTROLES E INDICADOS
6 - Ajuste continuo de las Frequencias Low-Pass o High-Pass. Pre-output: una vez
introducido el filtro, high-pass o low-pass, se pueda ajustar el corte de Frequencia continua, comprehenda entre 30Hz y 600Hz.

- Selector de Crossover Pre-output: que permite la seleccion del modo de salute Pre-output activando el bajo Low-Pass o High-Pass.
a) Flat: en la calidad Pre-output habra una sealsal relacionada con la seals aplicada a la entrada del amplificador.


b) Low-Pass:activación del filtro pasa bajo,esto es, determinar el final de las bajas Frequencias presentes en lassalidasFront.


c) High-Pass,activación del filtro pasa bajo,esto es, determinar la calidad de las altas Frequencias presentes en lasidasasFront


8 - Conector de salute Pre-output: se pueda conectar un amplificador supplementary que se utilizesgar segun un modo seleccionado previamente.
15 •Selector para la Verificacion Exterior de Bajos: permite activar o desactivar la verificacion exterior de bajas Frequencias.
16 -Puerta para la connexion de EBC: el vericador EBC posibilita al External Bass Control

intervención sobre el nivel de bajas Frequencias entre 0dB y -40dB.

CONTROSES INDICADOS
- Conector de altavoces:sonianas para la conexion de los altavoces.
El amplíficator permite la conexión de altavoces con una impedancia minima de 2 ohm, por canal con configuración estéreo,@mñtras que para la conexión en mono "Bridged" la impedancia es de 4 ohms
En caso de utiliser la configuración de 3 canales, la impedancia total noonga que sobrepasar el valor minimo de 2 ohms.
Cercio rense de efectuar una polaridad correcta al conectar los altavoces. No dejen que cables
mal aislados se pongan en contacto con la masa, partes metálicas del coche, o entrega en contacto entre si.



3-channel configuration 2-channel configuration 1-channel configuration
10 • Fusible: al sustituir el fusible cerciorense de reemplazarlo por uno de igual amperaje. El empeo de fusibles no correctos podria causar graves perjuicios a las partes componentes.
11 • Conector + BATT: Conectar directamente al positivo "+" de la bateria, mediante un fusible punto cerca de la misma, con un cable de sección apropriada para el paso de la corrente.
No connecten este terminal al circuito eletrico existente en el coche.
- Conector REMOTE-ON: conectar al hilo de salute de encendido remote-on (encendido a distancia) o de la antenna automática procedentes de la unidad principal. Illo permite encender y apagar el amplificador mediante la unidad principal.
13 · Conector GND: conectar este borne de masa, mediante un cable conSECTION apropiada, a un punto limpio de la parte metalica del chasis del coche. Si fuera possible, a un tornillo instalado ya.
No conecten nunca este borne directamente al negativo de la batería,oulda originar un zumbido molesto alFuncinar el vehiculo.
14 · Indicador de check control: Este diodo indica el estado de funciona del amplificador.
BLANCO: la unidad está apagada
VERDE: launidad funcionaperfectamente
ROJO: launidad está en fase de proteccion. Este amplificador configura tres protecciones:
-
Sobrecalientamento. Debido a erros de instalacion el amplificador se sobrecaliente y la unidadenta en proteccion ante dañarse. Tan pronto como la temperatura vuye a la normalidad y se subsanan las anomalias, la unidad reanuda automaticamente sufuncimiento normal.
-
Sobrecargas. En el caso de que los altavoces se conecten al amplificador y la impedancia total situe a los homs más alla de limites soportables, el amplificador se pone en fase de proteccion.
Para resturar el funciona y apagar y volver a encender la unidad principal.
- Cortocircuito en salute. En caso de cortocircuito en las salidas de los altavoces, la unidad se pone en fase de proteccion para evitar serios perjuicios a los transistores finale. El regreso al estado de functionamento normal se consigue eliminando el cortocircuito y volviendo a
