Produkttyp	2-Kanal-Audioverstärker
Marke	Macrom
Modell	Syn Tech 2.100
Abmessungen (B x H x T)	212 x 67 x 405 mm
Gewicht	4,7 kg
Stromversorgung	14,4 V DC (11 - 16 V zulässig)
RMS-Leistung (4 Ohm, <0,08% THD)	2 x 100 W
RMS-Leistung (2 Ohm, <0,5% THD)	2 x 200 W
RMS-Leistung Mono (4 Ohm, <0,5% THD)	1 x 400 W
Frequenzgang	10 - 50 000 Hz (±1 dB)
Gesamtklirrfaktor	0,08%
Signal-Rausch-Abstand	> 100 dB (bewertet IHF A)
Eingangsempfindlichkeit	200 mV - 4 V / 22 kOhm
Lautsprecherimpedanz (Stereo min.)	1 Ohm
Lautsprecherimpedanz (Mono min.)	2 Ohm
Hochpass-/Tiefpassfilter	30 - 600 Hz, Flanke 12 dB/Oktave
Frequenzregelung	Stufenlose Verstärkungs- und Frequenzregelung
Schutzfunktionen	Überhitzung, Überlastung, Kurzschluss am Ausgang
Statusanzeige	Check Control LED (weiß/grün/rot)
Eingangsanschlüsse	vergoldete RCA
Vorverstärkerausgänge	Ja, mit Filterwahl (Flat/LP/HP)
Sicherung	Durch eine mit gleicher Stromstärke ersetzen
Installation	Von einem autorisierten MACROM-Händler empfohlen

Häufig gestellte Fragen - Syn Tech 2.100 Macrom

Wie installiere ich den Verstärker Syn Tech 2.100 in meinem Auto?

Wir empfehlen, den Verstärker von einem autorisierten MACROM-Händler installieren zu lassen. Schließen Sie zuerst das Massekabel (GND) an einer sauberen Stelle des Fahrgestells an, dann +BATT über eine Sicherung an die Batterie und REMOTE an den Remote-Ausgang des Autoradios. Schließen Sie schließlich die Lautsprecher und die RCA-Eingänge an.

Welche Filtertypen sind bei diesem Verstärker verfügbar?

Der Verstärker verfügt über einen Filterwähler mit drei Modi: Flat (Vollbereich), Low-Pass (Tiefpass) und High-Pass (Hochpass). Die Grenzfrequenz ist stufenlos von 30 bis 600 Hz mit einer Flanke von 12 dB/Oktave einstellbar.

Wie stelle ich die Eingangsempfindlichkeit (Gain) ein?

Stellen Sie zuerst die Lautstärke Ihres Autoradios auf etwa 75 % der maximalen Ausgangsleistung ein. Drehen Sie dann den Gain-Regler des Verstärkers, bis Sie die maximale Lautstärke ohne Verzerrungen erreichen. Die Empfindlichkeit reicht von 200 mV bis 4 V.

Was bedeutet die Check Control LED?

Die Check Control LED zeigt den Status des Verstärkers an: weiß = ausgeschaltet, grün = normaler Betrieb, rot = Schutzmodus (Überhitzung, Überlastung oder Kurzschluss). Bei Rot schalten Sie das Autoradio aus und wieder ein, nachdem Sie das Problem behoben haben.

Kann ich den Verstärker in einer Drei-Kanal-Konfiguration verwenden?

Ja, der Verstärker kann als 3-Kanal konfiguriert werden (Stereo für die Frontlautsprecher und ein gebrückter Kanal für einen Subwoofer). Die Gesamtimpedanz darf nicht unter 2 Ohm fallen. Bitte beachten Sie das Anschlussdiagramm in der Anleitung.

Was ist die minimale Lautsprecherimpedanz?

Im Stereomodus beträgt die Mindestimpedanz 1 Ohm pro Kanal. Im gebrückten Monobetrieb sind es 2 Ohm. Stellen Sie sicher, dass diese Grenzen eingehalten werden, um eine Schutzabschaltung zu vermeiden.

Wie schließe ich die externe Basssteuerung (EBC) an?

Der EBC-Anschluss (External Bass Control) ermöglicht den Anschluss eines optionalen Controllers zur Anpassung des Basspegels von 0 dB bis -40 dB. Aktivieren Sie den entsprechenden Schalter (Pos. 17) und schließen Sie den Controller an den Anschluss (Pos. 18) an.

Welche Sicherungen verwenden und wo befinden sie sich?

Der Verstärker ist mit Sicherungen ausgestattet, die sich in der Nähe des Stromanschlusses befinden (Pos. 12). Sie müssen durch Sicherungen mit gleicher Stromstärke ersetzt werden, um Schäden am Gerät zu vermeiden. Überprüfen Sie den auf der Originalsicherung angegebenen Wert.

Was tun, wenn der Verstärker übermäßig heiß wird?

Wenn der Verstärker aufgrund von Überhitzung in den Schutzmodus wechselt (LED rot), überprüfen Sie die Luftzirkulation um das Gerät. Stellen Sie sicher, dass es nicht blockiert ist und die Belüftung ausreicht. Nach dem Abkühlen nimmt das Gerät den normalen Betrieb wieder auf.

Kann ich diesen Verstärker mit einer anderen Audioquelle als einem Autoradio verwenden?

Ja, dank der RCA-Eingänge können Sie jede Audioquelle mit Vorverstärkerausgang (MP3-Player, Telefon usw.) anschließen. Stellen Sie die Eingangsempfindlichkeit entsprechend ein (200 mV bis 4 V) und verwenden Sie bei Bedarf Adapter.

BEDIENUNGSANLEITUNG Syn Tech 2.100 Macrom

INTRODUCTION. 12
PRECAUTIONS 12
EIGENSCHAFTEN 12
EINSTELLUNGEN UND ANZEIGEN. 13-14-15
TECHNISCHE DATEN 16

"FRANCAIS

INTRODUCTION. 17
PRECAUTIONS 17
CHARACTERISTIQUES 17
CONTROLES ET INDICATEURS 18-19-20
DONNEES TECHNIQUES 21
ITALIANO
INTRODUZIONE 22
PRECAUZIONI 22
CARATTERISTICHE 22
CONTROLLI & INDICATORI 23-24-25
DATI TECNICI 26
"ESPANOL"
INTRODUCTION. 27
PRECAUTIONS 27
CHARACTERISTICAS 27
CONTROLES & INDICADORES. 28-29-30
DATOS TECNICOS. 31

CONNECTIONS / ANSCHLUSSE / Connexiones / COLLEGAMENTI / CONEXIONES

CONNECTIONS / ANSCHLUSSE / Connexiones / COLLEGAMENTI / CONEXIONES

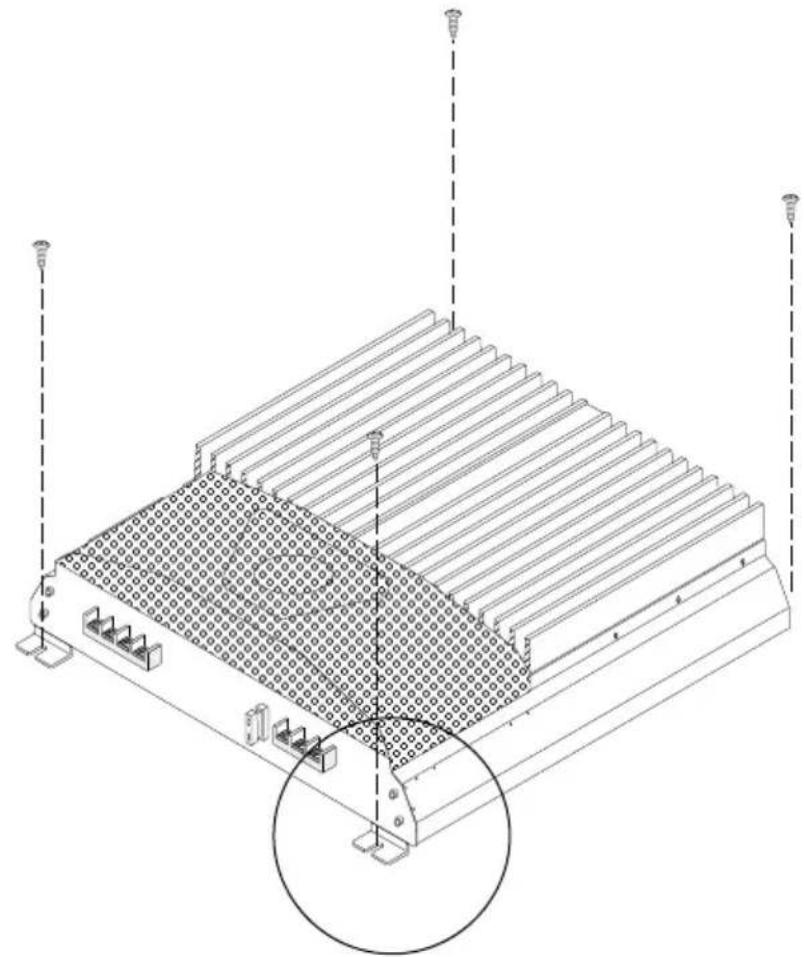

INSTALLATION / EINBAU / INSTALLATION / INSTALLAZIONE / INSTALACION

Self Screwing scerw

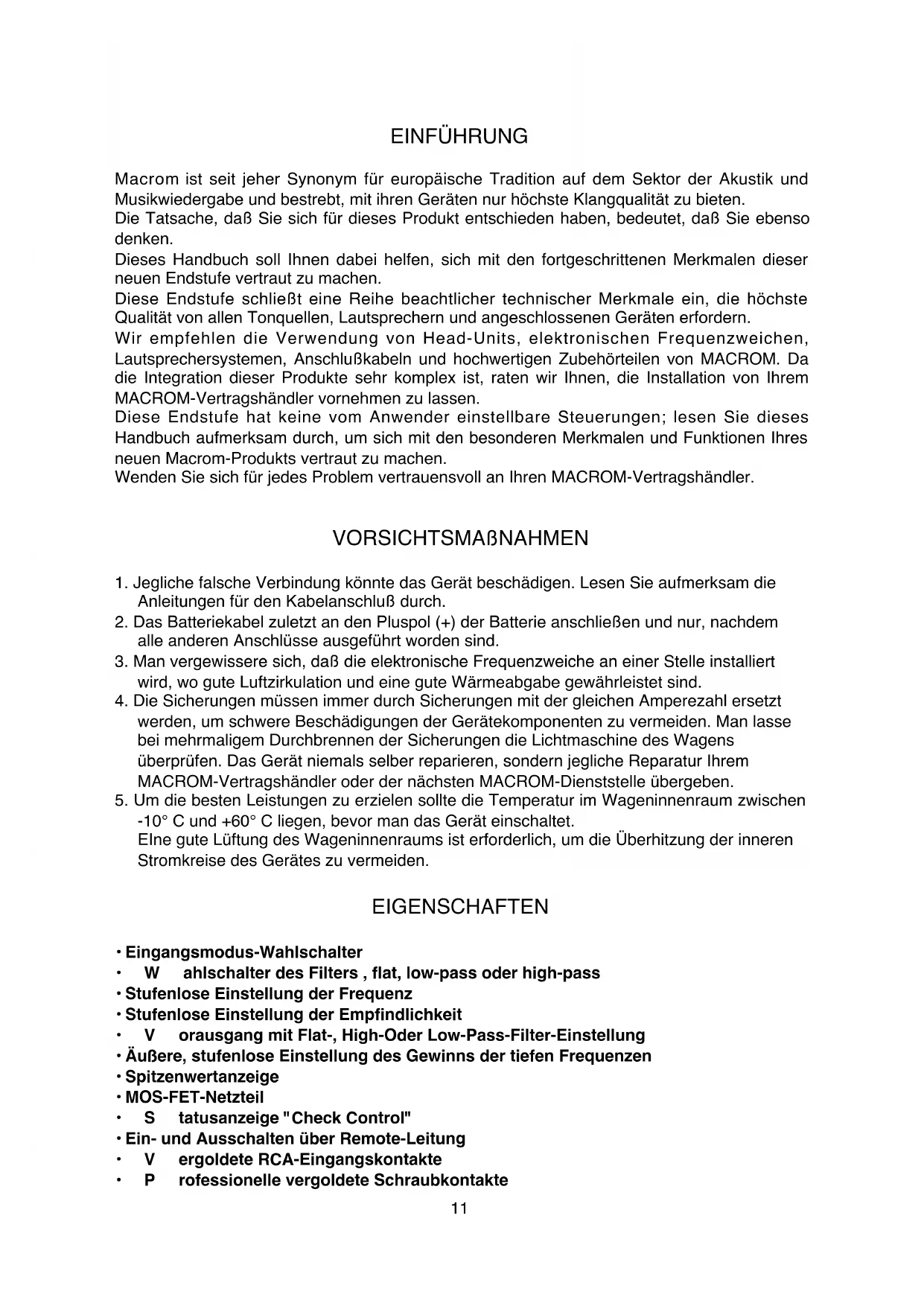

Macrom ist seit jeher Synonym für europäische Tradition auf dem Sektor der Akustik und Musikwiedergabe und bestrebt, mit ihren Geräten nur hochste Klangqualität zu bieten.

Die Tatsache, daß Sie sich für diese Produkt entschieden haben, bedeutet, daß Sie ebenso denken.

Dieses Handbuch soll Ohnen darauf helfen, sich mit den fortgeschrittenen Merkmalen dieser neuen Endstufe vertraut zu machen.

These Endstufe schliebte eine Reihe beachtlicher technischer Merkmale ein, die hochste Qualität von allen Tonquellen, Lautsprichern und angeschlossenen Geräten erfordern.

Wir empfehlen die Verwendung von Head-Units, elektronischen Frequenzweichen, Laufsprechersystemen, Anschlußkabeln und hochwertigen Zubehörteilen von MACROM. Da die Integration dieser Produkte sehr komplex ist, raten wir Ihnen, die Installation von ihrem MACROM-Vertragshandler vornehmen zu halten.

These Endstufe hat keine vom Anwender einstellbare Steuerungen;lesen Sie these Handbuch aufmerksam durch, um sich mit den besonderen Merkmalen und Funktionen Ihrnes neuen Macrom-Produkts vertraut zu machen.

Wenden Sie sich für jedem Problem vertrauensvoll an ihren MACROM-Vertragshandler.

VORSICHTSMABNAHMEN

1. Jegliche falsche Verbindung konnte das Gerät beschädigen. Lesen Sie aufmerksam die Anleitungen für den Kabelanschluss durch.
2. Das Batteriekabel zuletzt an den Pluspol (+) der Batterie anschließen und nur, nachdem alle anderen Anschlüsse ausgeführrt worden sind.
3. Man vergewissere sich, daß die elektronische Frenzweiche an einer Stelle installiert wird, wo gute Luftzirkulation und eine gute Wärmeabgabe gewährleistet sind.
4. Die Sicherungen müssen immer durch Sicherungen mit der gleichen Amperezahl ersetzt werden, um schwere Beschädigungen der Gerätekomponenten zu vermeiden. Man lasse bei mehrmaligem Durchbrennen der Sicherungen die Lichtmaschine des Wagens überprüfen. Das Gerät niemals selbst reparieren, sondern jegliche Reparatur Ihrem MACROM-Vertragshandler oder der{nachsten MACROM-Dienststelle übergeben.
5. Um die besten Leistungen zu erzielen sollen die Temperatur im Wageninnenraum zwischen -10^ und +60^ liegen, bevor man das Gerät einschaltet.

Elne gute Luftung des Wagineninraums ist erforderlich, um die Überhitzung der inneren Stromkreise des Gerätes zu vermeiden.

EIGENSCHAFTEN

Eingangsmodus-Wahlschalter
W ahlschalter des Filters , flat, low-pass oder high-pass
- Stufenlose Einstellung der Frequenz
Stufenlose Einstellung der Empfindlichkeit

V orausgang mit Flat-, High-Oder Low-Pass-Filter-Einstellung
- AuBere, stufenlose Einstellung des Gewinns der tiefen Frenzen
- Spitzenwertanzeige
MOS-FET-Netzteil

S tatusanzeige "Check Control"
- Ein- und Ausschalten über Remote-Leitung
V ergoldete RCA-Eingangskontakte
P rofessionelle vergoldete Schraubkontakte

KONTROLLEN & ANZEIGEN

1 - RCA-Eingangskontakte: Damit können die Pre-Ausgangskabel der Head-Unit an den Eingang des Verständerkers angeschlossen werden. Diese Eingänge steuern die Endstufen.
2 - Einstellung des Engangsgewinns: Ermöglicht die Einstellung der Eingangsempfindlichkeit der Endstufe zwischen 200 mV und 4V.
Zur Einstellung der Empfindlichkeit, folgendermaßen vorgehen:

a) Den Lautstärkeregler Ihres Geräts auf 3/4 des maximalen Pegels einstellen.
b) Die Gewinnsteuerung der Endstufe so einstellen, daß man den maximalen Schalldruck ohne Verzerrung erhält.

1. Wahlschalter Stereo/Mono: Er ermöglicht die Stereo- oder Mono-Ausbahl des Ausgangsmodus der Endstufe. Bei Auswahl des Mono-Ausgangsmodus muß zum Ansteuern der Endstufe der Eingang LEFT (Mono) verwendet werden.

1. Wahlschalter der Frequenzweiche: Ermöglicht die Auswahr des Ausgangsmodus der Endstufe durch Aktivierung des Low-Pass oder High-Pass-Filters.

a) Flat: Die Endstufe gibt den gesamten Frequenzbereich des am Eingang angelegten Signals wieder.

b) Low-Pass: Aktivierung des Tiefpaß-Filters, d. h., das Ende der am Eingang anliegenden Niederfrequenzen wird bestimmt.

c) High-Pass, Aktivierung des Tiefpaß-Filters, d. h. man bestimmt den Anfang der an den Eingängen anliegenden hohen Frenquenzen.

5 - Stufenlose Regelung der Low-Pass oder High-Pass Frenzen: Nach Zuschalten

des High-Pass oder Low-Pass-Filters ist es möglich, den Frequenzübergang stufenlos zwischen 30 Hz und 600 Hz einzustellen.

KONTROLLEN & ANZEIGEN

6 • Stufenlose Einstellung der Pre-output Low-Pass oder High Pass-Frequenzen : nach

Einschalten des High-Pass oder Low-Pass-Filters kann die Übergangsfrequency stufenlos zwischen 30 Hz und 600 Hz geregelt werden.

1. Wahlschalter der Pre-output-Frequenzweiche: ermöglicht die Auswahl des Pre-output-Modus durch Aktivierung des Low-Pass oder High-Pass-Filters.

a) Flat: Am Pre-output-Ausgang wird ein dem am Endstufeneingang angelegten Signal entsprechendes Signal anliegen.

b) Low-Pass: Aktivierung des Tiefpaß-Filters, d. h. man bestimmt das Ende der tiefen, an den Eingängen anliegenden Frenzen.

c) High-Pass, Aktivierung des Tiefpaß-Filters, d. h. man bestimmt den Anfang der an den Eingängen anliegenden hohen Frenquenzen.

1. Pre-output-Ausgangskontakt: Eine zusätzliche Endstufe kann angeschlossen werden, die im vorher ausgewählten Modus betrieben wird.

15· Wahlschalter für die äußere Kontrolle der Basse: Ermöglicht das Ein- oder Ausschalten der äußerten Einstellung der tiefen Frenzen.

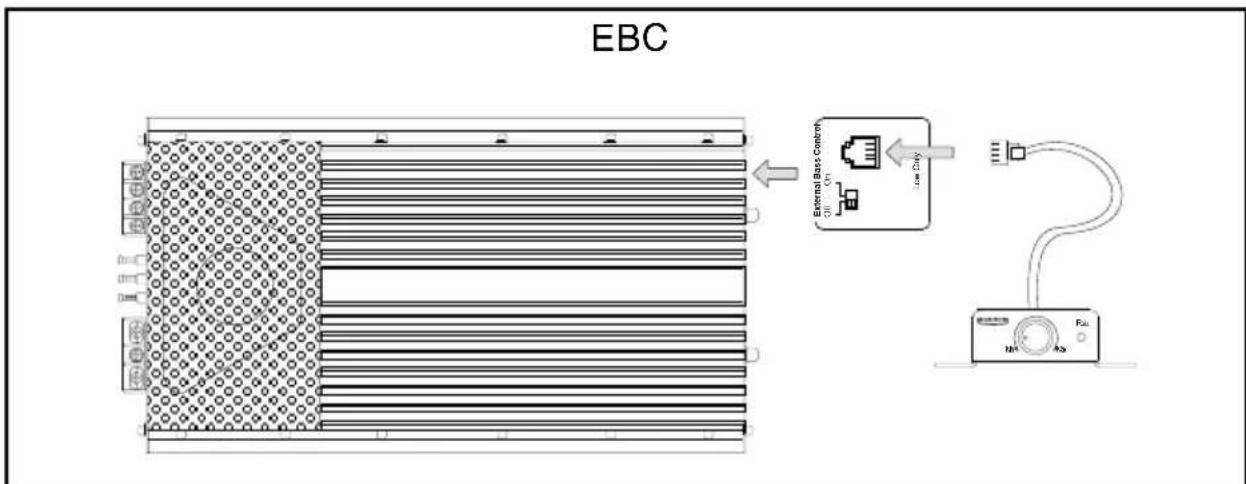

1. Port für den Anschluß der EBC: Über die EBC-Kontrolle kann man

das Niveau der tiefen Frenzen zwischen 0dB und -40dB einstehen.

EINSTELLUNGEN UND ANZEIGEN

9 · LautsprecheranschluB: Ausgänge für den AnschluB der Lautsprecher.

Die Endstufe erhögt den Anschluß von Lautsprechern mit einer Mindestimpedanz von 2 Ohm pro Kanal im Stereo-Modus, im mono-gebrücken Modus dagegen Lautsprecher mit einer Impedanz von 4 Ohm.

Bei Verwendung der 3-Kanal-Konfiguration darf die Gesamt-Impedanz den Mindestwert von 2 Ohm nicht übersteigen.

Auf die richtige Polarität beim Anschluß der Lautsprecher achten.

Der Kontakt zwischen nicht angemessen isolierten Kabeln unter sich, mit dem Massekabel und Metalteilen des Fahrzeugs ist absolut zu vermeiden.

3-channel configuration 2-channel configuration 1-channel configuration

1. Sicherung: Beim Auswechseln der Sicherung darauf auf achten, eine Sicherung mit derselben Amperezahl zu verwenden, da die Geräte andernfalls schwer beschädigt werden können.

11 - Anschluß + BATT: Über eine Sicherung in der Höhe der Batterie und ein Kabel mit angemessenem Querschnitt direkt an den "+"-Pol der Batterie anschließen. Diesen Anschluß nicht mit dem Stromkreis des Fahrzeugs verbinden.

1. Anschluß REMOTE-ON: An die Remote-on-Leitung der Fernsteuerung oder der elektrischen Antenne anschließen, die von der Head-Unit kommt. Dadurch kann die Endstufe über die Head-Unit ein-bzw. ausgeschaltet werden.

2. Anschluß GND: Diese Masseklemme mittels eines Kabels mit entsprechendem Querschnitt an eine Metallstelle des Fahrgestells möglichst mit Hilfe einer schon vorhandenen Schraube anschließen.
   These Klemme ne direkt an den Minuspol der Batterie anschließen, da beim Betrieb des Fahrzeugs störende Summgeräuche auftreten konnen.

14 Check control-Anzeige: These LED zeit den Betriebszustand der Endstufe an. WEISS: Das Gerät ist ausgeschaltet

GRUN: Das Gerät Funktioniert einwandfrei.

ROT: Das Gerät befindet sich im Schutzzustand; diese Endstufe ist mit drei Schutzeinrichtungen versehen:

• Überhitzung: Sollte die Endstufe aufgrund von Installationsfehlern zu heißt werden, schaltet das Gerät in den Schutzbetrieb, um Schäden zu vermeiden.

Sobald die Temperatur wieder auf einen normalen Wert gesunden ist und die Fehler beseitigt worden sind, wird der Betrieb wieder aufgenommen.

• Uberbelastung: Sollte die Gesamtimpedanz bei Anschluß von mehreren Lautsprechern an die Endstufe unter den Grenzwert von 1 Ohm sinken, schaltet die Endstufe in den Schutzbetrieb.

Die Wiederherstellung des normalen Betriebs erhält man durch Aus- und anschließendes Wiedereinschalten der Head-Unit.

• Kurzschluß am Ausgang: Im Fall von Kurzschlüssen an den Lautsprecherausgaben tritt des Gerät in den Schutzstatus, um die Beschädigung der Endstufentransistoren zu vermeiden.

Die Wiederherstellung des normalen Betriebs erhält man nach Beseitigung des Kurzschlusses

TECHNISCHE DATEN

Leistung IHF 202 500W

RMS-Leistung bei (12,5 Volt DC)

bei 1kHz < 0.08% THD+N bei 4 Ohm 2 x 100W

bei 1kHz < 0.5% THD+N bei 2 Ohm 2 x 200W

bei 1kHz < 0.5% THD+N Mono bei 4 Ohm 1 x 400W

Vorausgangsempfindlichkeit 2V

Hochpaß-Einstellung (30-600)Hz

Tiefpaß-Einstellung (30-600)Hz

Flankensteilheit 12 dB/Oktave

Frequenzgang +1 dB 10-50.000 Hz

Harmonische Verzerrung, gesamt 0,08%

Rauschabstand, IHF A-gewichtet >100 dB

Eingangsempfindlichkeit - Impedanz 200-4000 mV/22 kOhm

Laatsprecherimpedanz

Stereo min. 1 Ohm

Mono

min. 2 Ohm

Stromversorgung

14,4 V DC (11 - 16 V zulässig)

Gewicht

4,7 kg

MaB

212(L) x 67(H) x 405(T) mm

Änderungen der technischen Daten und des Design bleiben zwecks Verbesserung vorbehalten.
