MANUALE UTENTE Profi Smartphone Gimbal ROLLEI

Ricarica: Inserire il cavo USB nella porta USB del giroscopio e collegare l'altra estremità in una porta di ricarica di una fonte di alimentazione.

3. Montaggio dello smartphone

Assicurarsi che il giocopio sia spento. Inserire lo smartphone. Quindi porlo con un dato nel supporto dello smartphone, premere la parte superiore dal supporto per allargare il supporto e premere lo smartphone dentro. Assicurarsi che lo smartphone sia inserito bene e che non cada.

Nota: Il pulsante home dello smartphone deve essere sul dato accanto al motore passo. Assicurarsi che lo smartphone sia fissato in modo saldo per evitare scossoni del giroscopio.

1. Installazione

Scaricare e installare l'app Rollei "Rollei Smart Gimbal" sul proprioSMARTophone.

L'App supporta iOS 8.0 e Android 4.4 o superiore.

2. Installazione batteria

La batteria deve essere completamente carica prima che il dispositorio possa essere usato per la prima volta. Il tempo di ricarica è di circa 2,5 ore quando si carica direttamente da una presa di corrente (quindi è necessario un alimentatore non in dotazione). Se il giroscopio sare a caricato la spia lampeggia. Se la batteria è completamente carica, la spia è accesa fissa.

La batteria essere inserita nell'impugnatura del giroscopio. Quindi, svitare la parte più bassa dell'impugnatura. Poi inseire la batteria nell'impugnatura (la polarità negativa appara in direzione della parte piccola dell'impugnatura). Successivement la parte piccola cui essere avvitata nuovamente sull'impugnatura.

4. Bilanciare lo smartphone

Se il giroscopio è acceso e lo smartphone è bilanziato / equilibrato correttamente e sare tenuto dal giroscopio perché fare alcun suono o alcuno scossone, lo smartphone è posizionato correttamente.

III. 1 Senza contrappeso: idoneo per iPhone 6/6s/7 e smartphone Android simili.

2

III. 2 Se lo smartphone si inclina a sinistra, è necessario aggiungere il contrappeso. Quindi svitare il tappo all'angolo di inclinazione e porre un contrappeso e riavvitare il tappo.

(Come iPhone 6 plus / 6s plus /7 plus e smartphone Android similii).

III. 3 Se lo smartphone si inclina a destra, è necessario spostare il Telefono un po' più a sinistra fino al punto in cui il giroscopio può bilanciare lo smartphone.

(Come iPhone 5 / 5s e smartphone Android similii)

7. Istruzioni controli5. Connessione con App Rolle

1. Assicurarsi che il proprio smartphone sia ben posizionato nel supporto del giroscopio. Quindi attivare la funzione Bluetooth®* sullo smartphone. Avviare l'APP Rollei sul proprio smartphone che è stata scaricata in precedenza e scegliere il modello corretto.
2. Avviare il giroscopio premendo il pulsante funzioni per circa 3 secondi fino a quando la spia indicatore non inizia a lampeggiare.
3. Quando il giroscopio è in funzione,esso è collegato direttamente allo smartphone (osservare le istruzioni mostraute sul display del proprio smartphone). É possibile quando usare il dispositivo e tutte le funzioni dell'app.
4. Anche per spegnere il giroscopio premere il pulsante funzioni per circa 3 secondi.
5. Lo smartphone non sare più livellato se il dispositorio è spento.

6. Spia indicator

A Spia indicator segnale

• Accesa fissa: Bluetooth ®^* collegato
• Lampeggio: Zoom in/out con il joystick
• Lampeggia due volte: Accensione/spegnimento
• Turn off: Bluetooth®* is not connected

B Spia indicatorato stato

• Lampeggia una volta: Modalità Panoramaica
• Lampeggia due volte: Modalità Panorama e Passo
• Lampeggia per tre volte: Modalità Blocco
• Lampeggio continuo: Batteria scarica/In ricarica
  Spia LED accesa fissa: Ricarica terminata

Joystick 5 vie

Pulsante centrale: Passa alla modalità di funzionamento

• Clic singolo: Modalità Panorama seguente
• Clic doppio: Modalità Panorama e Passo seguente
• Clic triplo: Modalità Blocco seguente
• Clic quartico: Modalità schermo verticale (clic quartico per chiudere)
• Pressione prolongata per 3 secondi: zoom in/out con joystick (tocco singolo per chiudere)
• Pressione prolongata per 6 secondi: Acceder all'initializzazione

Sinistra/Destra: Regolazione dell'angolo panoramicica

Su/Gi: Regolazione dell'angolo di passo nonché ingrandimento o riduzione

Pulsante funzioni

• Pressione singola: Scattare una foto (con app Rollei)
• Pressione doppia: Avvia video (con app Rollei)
• Pressione prolungata (per circa 3 secondi): Accensione/Spegnimento

8. Istruzioni modalità di funzionamento

Modalità funzionamento base del giroscopio

Modalità di funzionamento	Istruzioni
Modalità Panorama II telefono più muoversi a sinistra o destra con l'impugnatura. Le direzioni di passo e rollio sono fisse / bloccate.
Modalità Panorama e Passo	Il Telefono più muoversi a sinistra o destra e l'alto e il basso con l'impug-natura. La direzione di rollio è fissa / bloccata.
Modalità blocco Il Telefono resta nella sua posizione corren- te. Gliassi panoramicica, passo e rollio sono tutti fissi / bloccati.
Modalità schermo verticale	Il Telefono sare tenuto in posizione verticale che può essere usata per la trasmissione dal vivo.

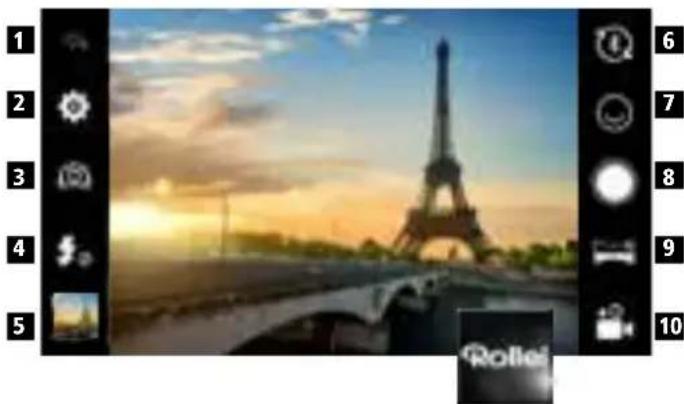

Funzioni principali dell'app Rollei

1. Pulsante Indietro: Premere quello pulsante per ritornare alla schermata di avvio dell'App.
2. Impostazioni: Qui è possibile regolare le impostazioni seguenti: qualità vide,conto alla rovescia per scatto immagini con il joystick, suono, compensazione esp格式ione).
3. Modalità fotocamera: Premere questa icona per commutare tra fotocamera anteriore e posteriori.
4. Flash: premere esta icona per cancellare la modalità flash (spento, automatico, acceso).
5. Foto: Premere l'immagine per accedere alla galleria immagini.
6. Connessione Bluetooth: Questa icona indica se lo smartphone è collegato via Bluetooth con il giroscopio. Se i dispositivi non sono collegati a un punto rosso con una croce all'interno sare vicino all'icona Bluetooth.
7. Rilevamento molto: Premere quello pulsante e scegliere la funzione rilevamento molto che si desidera usare: molto singolo, duevolti, un gruppo di persona, off.
8. Pulsante scatto Foto: Premendo esta icona è possible scattare fotomualmente.
9. Modalità Panoramica: Premendo quello pulsante è possibile scegliere tra tre modalità panoramiciche:

Panorama centrato: Se si scegli il panorama centrato, il giroscopio inizIERA lo scatto panoramicico alla posizione in cui si trovaverso sinistra per 180^ e quando torna alla posizione di partenza e da li per 180^ a destra. Poi il panorama sera cucito in modo che il punto di partenza sarea al centro dell'imagine

Panorama 180^ : Se si sceglie panorama 180^ , il giroscopio avviare il panorama alla sua posizione corrente e effettuera una rotazione di 180^ e quindi termina lo scatto.

Panorama 360^ : Se si scegli panorama 360^ , il giroscopio inizia il panorama dalla sua posizione corrente ed effettuerà una rotazione di 360^ e terminerà lo scatto al suo punto di partenza.

1. Pulsante Video: Premere per avviare manualmente il funzioniamento video. Per arrestare il video manualmente premere il pulsante di arresto nell'angolo in alto a destra.

9. Dettagli tecnici

Materiale Alluminio

Peso 403 g/359 g (con/senza batteria)

Dimensioni piegato 305 × 125 × 97 mm (LxPxP)

Assi passo 320^

Assi rollio 320^

Assi panorama 360

Tensione di carica 4,5V - 6,0V

Tempo operativo 4 ore

Idoneo per iPhone* 5, 5s, SE, 6, 6s, 7, 6 plus, 6s plus, 7 plus Samsung Galaxy, Huawei e altri smartphone Android sino alla diagonale schermoda 6^ (peso max. 75 - 200g)

10. Calibrazione (Inizializzazione)

Se il giroscopio è nelle seguenti condizioni, calibrarlo:

L'angolo di passo non è a livello con la superficie orizzontale.
L'angolo di rollio non è parallelo con la superficie orizzontale.
- In modalità di blocco, l'angolo panoramicica si sposta.

*Il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzato di questi marchi da parte di Rollei è autorizzato在整个 licenza. Altrari marchi registrati e nomi commerciali sono di proprietà dei rispetti proprietari.

Smartphone non inclua nella dotazione. "iPhone" è un marchio registrato di Apple Inc. USA.

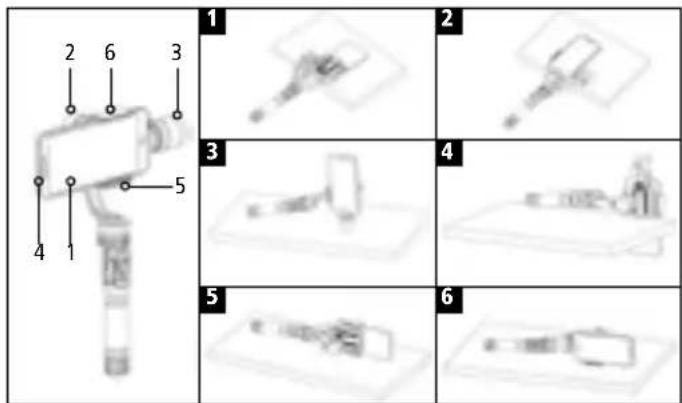

Istruzioni calibrazione:

1. Accendere il giroscopio e attendere almeno 3 secondi.
2. Premere il pulsante centrale del joystick del giroscopio per più di 6 secondi fino a quando tutti i motori sono fermi e la spia LED del pulsante funzione si accende e resta fissa.
3. Porre il giroscopio nella posizione in cui è molto nella Fig. 1 e tenere il giroscopio e la piattaforma fermi. Osservare la spia LED, forn a quando la luce lampeggia tre volte e poi restà costamente accesa. Ciò significata che la calibrazione di但这a posizione è terminata. Ora effettuare la calibrazione per le altre posizioni, molto nelle figure da 2 a 6.

Attenzione: tenere la piattaforma in posizione orizzontale e dello posizionare il giroscopio sulla piattaforma. Tenere il giroscopio e la piattaforma orizzontale fermi. Porre il pulsante funzione verso l'alto per vedere chiaramente la spia LED.

1. La luce si spegne dopo il completeness dell'ultima fase della calibrazione (mostrato nella Fig. 6).

Attenzione: se la luce è costantamente accesa dopo aver completato le sei fasi della calibrazione, la calibrazione non ha avuto successo. Spagnere il giroscopio ed effettuare nuovamente la calibrazione.

1. Spegnere in giroscopio dopo aver effettuato la calibrazione.
2. Riaccendere il giroscopio e verificare che sia nella posizione corretta. Se non è il caso, eseguire nuovamente la calibrazione fino a quando il giroscopio non funziona normalmente.

12. Esclusione di responsabilità

• Installare eutilizzare il prodotto secondo il manuale.
• Assicurarsi che il giroscopio e lo smartphone sia ben installati prima di accenderli.
• Tenere la batteria lontano da fuoco e luoghi caldi!
• Qualsiasi scopo illegale durante l'utilizzo di questo disposativo è proibito. Gli utenti saranno responsabili per il comportamento di acquisto e l'uso dei prodotti.
• Per qualsiasi fonte o utilizzato sconosciuto, non forniremo assistenza.

Smaltimento

Smaltire l'imballaggio: smaltire l'imballaggio a seconda della tipologia. Gettare cartone e cartoncino con i rifiuti cartacei, la pellicola con i materiali riciclabili.

Smaltimento di dispositivi elettrici ed elettronici usati e/o di batterie/accumulatori da parte di utenti domestici all'interno dell'Unione Europea.

Questo significolo, qualora riportato sul prodotto o sulla sua confazione, segnala che il prodotto non vuo essere smaltito con i rifiuti domestici.

E necessario consignare il proprio dispositivo usato e/o batterie/accumulatori nei puniti di raccolta espresamente designati per il riccio di dispositivi elettrici ed elettronici e/o batterie e accumulatorati. E possibile ottenere ulteriori informazioni sul riccio di questei dispositivi e/o delle batterie/accumulatori presso la propria amministra zione comunali, presso l'ufficio in cui è stato acquistato il dispositivo o presso la rispectiva attività di smaltimento. Il riccio dei materiali contribuisce alla protezione delle risorse naturali e garantisce una modalità di riutilizzo sicura per la salute umana e per l'ambiente.

Avvertenze relative alla batteria

• Non smantellare, inseire con forza o spingere la batteria. Prestare attenzione a non mandare la batteria in corto circuito. Non posi zionare la batteria in luoghi in cui sia esposta a temperature elevate. Non continuare a utilizzato la batteria qualora presenti delle perdite o si gonfi.
• Caricare sempre mediante ilsystema. Qualora la batteria venga sostituita con una tipologia errata sussiste il pericolo di esplosione.
• Tenere la batteria fuori alla portata dei bambini.
• Le batterie possono esplodere se esposte a una fiamma aperta. Non gettare le batterie nel fuoco.
• Smaltire le batterie usate in conformità con le disposizioni locali.
• Prima di smaltire il dispositivo è necessario rimuovere la batteria, per poi smaltirla separamente.

Conformità

Con la presente, il Produzione dichiarare che il marchio CE è stato applicato al prodotto Rollei Profi Smartphone Gimbal in conformità con i requisiti di base e le altre disposizioni rilevanti delle seguenti Direttive CE:

Direttiva Bassa Tensione 2014/30/EU

Direttiva Bassa tensione 2014/35/EU

Direttiva RoHS 2011/65/EC

Direttiva RED 2014/53/EU

Direttiva RAEE 2012/19/EC

La Dichiarazione di Conformità CE più essere richiesta all'indirizzo specificato sulla schedà di Garanzia.

2012/19/EC Diretiva EG WEEE
