MANUALE UTENTE MVH-X560BT PIONEER

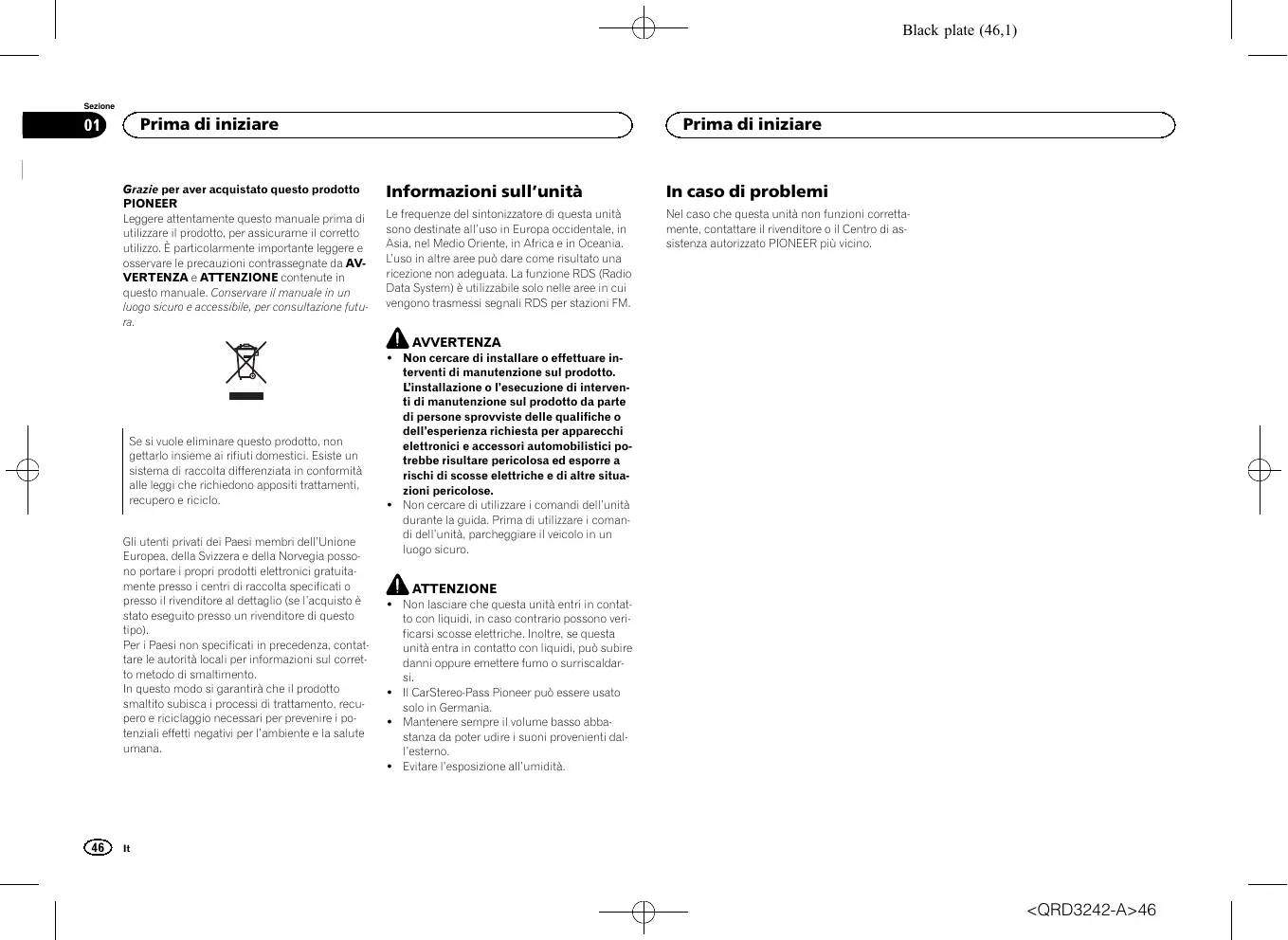

Black plate (46,1) Sezione Prima di iniziare

Grazie per aver acquistato questo prodotto PIONEER Leggere attentamente questo manuale prima di utilizzare il prodotto, per assicurarne il corretto utilizzo. È particolarmente importante leggere e osservare le precauzioni contrassegnate da AVVERTENZA e ATTENZIONE contenute in questo manuale. Conservare il manuale in un luogo sicuro e accessibile, per consultazione futura. Prima di iniziare Informazioni sull’unità In caso di problemi Le frequenze del sintonizzatore di questa unità sono destinate all’uso in Europa occidentale, in Asia, nel Medio Oriente, in Africa e in Oceania. L’uso in altre aree può dare come risultato una ricezione non adeguata. La funzione RDS (Radio Data System) è utilizzabile solo nelle aree in cui vengono trasmessi segnali RDS per stazioni FM. Nel caso che questa unità non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato PIONEER più vicino. AVVERTENZA Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo. Gli utenti privati dei Paesi membri dell’Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l’acquisto è stato eseguito presso un rivenditore di questo tipo). Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento. In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l’ambiente e la salute umana.

! Non cercare di installare o effettuare interventi di manutenzione sul prodotto. L’installazione o l’esecuzione di interventi di manutenzione sul prodotto da parte di persone sprovviste delle qualifiche o dell’esperienza richiesta per apparecchi elettronici e accessori automobilistici potrebbe risultare pericolosa ed esporre a rischi di scosse elettriche e di altre situazioni pericolose. ! Non cercare di utilizzare i comandi dell’unità durante la guida. Prima di utilizzare i comandi dell’unità, parcheggiare il veicolo in un luogo sicuro. ATTENZIONE ! Non lasciare che questa unità entri in contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, se questa unità entra in contatto con liquidi, può subire danni oppure emettere fumo o surriscaldarsi. ! Il CarStereo-Pass Pioneer può essere usato solo in Germania. ! Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall’esterno. ! Evitare l’esposizione all’umidità.

<QRD3242-A>46 Black plate (47,1) Sezione Uso dell’unità Uso dell’unità Unità principale

(telefono) BAND/ (risposta automatica) Indica se la funzione di risposta automatica è attivata. Viene visualizzato quando esiste una cartella o un menu di livello inferiore. (lista)

Sezione delle informazioni secondarie

LOC (ricerca di sintonia in modo locale)

TP (identificazione dei programmi sul traffico)

TA (notiziari sul traffico) (controllo iPod) (indietro)/DIMMER (varialuce) MIX (MIXTRAX)

(riproduzione casuale/shuffle)

a 6/ Indicazioni sul display

6 8 a ce 7 9 bdf Ruotare M.C. per selezionare YES. # Se non si effettuano operazioni con l’unità per 30 secondi, il menu di configurazione non sarà visualizzato. # Se non si desidera eseguire la configurazione in questo momento, ruotare M.C. per selezionare NO.

Premere M.C. per selezionare. 4 Per configurare il menu, eseguire questa procedura. Per passare all’opzione di menu successiva, occorre confermare la selezione. LANGUAGE (multilingue) Questa unità è in grado di visualizzare le informazioni di testo dei file audio compressi se sono state incorporate in inglese, russo o turco. ! Se la lingua incorporata e l’impostazione della lingua selezionata non corrispondono, le informazioni di testo potrebbero non essere visualizzate correttamente. ! Alcuni caratteri potrebbero non essere visualizzati correttamente. 1 Ruotare M.C. per selezionare l’impostazione desiderata. ENG (Inglese)—РУС (Russo)—TUR (Turco) 2 Premere M.C. per confermare la selezione.

(indicatore Bluetooth) CLOCK SET (impostazione dell’orologio)

(indicatore telefono Bluetooth) (controllo iPod) La funzione iPod di questa unità è controllata dall’iPod stesso. Menu di configurazione 1 Dopo aver installato l’unità, portare l’interruttore della chiave di avviamento su ON. Viene visualizzata l’indicazione SET UP. Ruotare M.C. per regolare le ore. Premere M.C. per selezionare i minuti. Ruotare M.C. per regolare i minuti. Premere M.C. per confermare la selezione. FM STEP (passo di sintonizzazione FM) Utilizzare FM STEP per impostare le opzioni relative al passo di sintonizzazione FM (impostazioni per il passo di ricerca). 1 Ruotare M.C. per selezionare il passo di sintonizzazione FM. 100 (100 kHz)—50 (50 kHz) 2 Premere M.C. per confermare la selezione. Viene visualizzata l’indicazione QUIT. ! Il passo di sintonizzazione manuale è fissato a 50 kHz. ! Se le opzioni AF e TA sono disattivate, il passo di ricerca è fissato a 50 kHz, anche se è stato impostato su 100. Italiano

Sezione delle informazioni principali ! Sintonizzatore: banda e frequenza ! RDS: nome di servizio del programma, informazioni PTY e altre informazioni letterali ! Dispositivi di memoria USB e iPod: tempo di riproduzione trascorso e informazioni di testo

5 Per completare le impostazioni, ruotare M.C. per selezionare YES. # Se si desidera modificare ancora l’impostazione, ruotare M.C. per selezionare NO.

Premere M.C. per selezionare. Note ! È possibile configurare le opzioni di menu dal menu di sistema e dal menu iniziale. Per informazioni dettagliate sulle impostazioni, vedere Menu di sistema a pagina 57 e Menu iniziale a pagina 59. ! È possibile annullare il menu di configurazione premendo SRC/OFF. Funzionamento di base Importante ! Quando si rimuove o si inserisce il frontalino, maneggiarlo con cura. ! Evitare di sottoporre il frontalino a urti eccessivi. ! Mantenere il frontalino lontano dalla luce solare diretta e dalle alte temperature.

Black plate (48,1) Sezione Uso dell’unità

! Per evitare danni ai dispositivi o agli interni del veicolo, accertarsi di scollegare gli eventuali cavi e i dispositivi collegati al frontalino, prima di rimuoverlo. Rimozione del frontalino 1 Premere il tasto di rimozione per sganciare il frontalino. 2 Spingere il frontalino verso l’alto (M) e quindi tirarlo verso l’esterno (N). Uso dell’unità Selezione di una sorgente 1 Premere SRC/OFF per passare in rassegna: RADIO—USB/iPod—APP (applicazione)—

! Quando è in uso la connessione MTP, viene visualizzata l’indicazione USB MTP. Regolazione del volume 1 Ruotare M.C. per regolare il volume. Nota Quando il conduttore isolato blu/bianco di questa unità viene collegato al terminale di controllo del relè dell’antenna automatica, l’antenna dell’automobile si estende quando si accende l’unità. Per ritirare l’antenna, spegnere la sorgente. 3 Conservare sempre il frontalino in una custodia o una borsa protettiva, dopo averlo rimosso. Reinserimento del frontalino 1 Fare scorrere il frontalino verso sinistra. 2 Premere il lato destro del frontalino fino a quando è saldamente installato. Se il frontalino viene inserito con forza eccessiva, l’unità o il frontalino potrebbero subire danni. Accensione dell’unità 1 Premere SRC/OFF per accendere l’unità. Spegnimento dell’unità 1 Premere e tenere premuto SRC/OFF fino a quando l’unità non si spegne.

Operazioni col menu più frequentemente utilizzate Ritorno al display precedente Ritorno all’elenco precedente (la cartella superiore di un livello) 1 Premere /DIMMER. Ritorno al display normale Annullamento del menu principale 1 Premere BAND/ . Ritorno al display normale dall’elenco 1 Premere BAND/ . Radio 2 Per richiamare: Premere uno dei tasti di preselezione sintonia (da 1/ a 6/ ). Funzionamento di base Commutazione del display Selezione di una banda 1 Premere BAND/ fino a quando viene visualizzata la banda desiderata (FM1, FM2, FM3 per FM o MW/LW). Selezione delle stazioni preselezionate 1 Ruotare LEVER. ! Selezionare PCH (canale preselezionato) in SEEK per utilizzare questa funzione. Sintonizzazione manuale (passo per passo) 1 Ruotare LEVER. ! Selezionare MAN (sintonizzazione manuale) in SEEK per utilizzare questa funzione. Ricerca 1 Mantenere ruotato LEVER. ! Se mantiene ruotato LEVER verso il basso, è possibile saltare le stazioni. La ricerca di sintonia viene avviata non appena si rilascia LEVER. Note ! Per ulteriori dettagli sulla funzione SEEK, vedere SEEK (impostazione di sintonizzazione LEVER) a pagina 49. ! È possibile attivare e disattivare (on/off) la funzione AF (ricerca delle frequenze alternative) di questa unità. Per le operazioni normali di sintonizzazione, la funzione AF deve essere disattivata (vedere AF (ricerca delle frequenze alternative) a pagina 49). Selezione delle informazioni di testo desiderate 1 Premere DISP per alternare le seguenti impostazioni: ! FREQUENCY (nome di servizio del programma o frequenza) ! BRDCST INFO (nome di servizio del programma/Informazioni PTY) ! CLOCK (nome della sorgente e orologio) Note ! Se non è possibile ottenere il nome di servizio del programma in FREQUENCY, al suo posto viene visualizzata la frequenza di trasmissione. Se invece il nome di servizio del programma viene rilevato, verrà visualizzato. ! È possibile modificare le informazioni a seconda della banda. ! Le informazioni di testo che possono essere modificate dipendono dall’area. Uso delle funzioni PTY È possibile sintonizzarsi su una stazione usando le informazioni PTY (tipo di programma). Memorizzazione e richiamo delle stazioni per ciascuna banda Uso dei tasti di preselezione sintonia 1 Per memorizzare: Premere e tenere premuto uno dei tasti di preselezione sintonia (da 1/ a 6/ ) fino a quando il numero smette di lampeggiare.

<QRD3242-A>48 Black plate (49,1) Sezione Uso dell’unità Elenco PTY Per ulteriori dettagli sull’elenco PTY, visitare il sito: http://www.pioneer.eu/eur/products/25/121/tech/ CarAudio/PTY.html Impostazioni delle funzioni 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare FUNCTION. FM SETTING (impostazioni della qualità dell’audio FM) È possibile impostare il livello della qualità dell’audio in modo che corrisponda alle condizioni del segnale trasmesso della banda FM. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’impostazione desiderata. ! STANDARD – Corrisponde all’impostazione standard. ! HI-FI – Utilizzare questa impostazione per dare la priorità all’alta qualità dell’audio stereo. ! STABLE – Utilizzare questa impostazione per dare la priorità alla riduzione dei disturbi dell’audio mono. BSM (memorizzazione delle stazioni migliori) La funzione BSM (memorizzazione delle stazioni migliori) memorizza automaticamente le sei stazioni più forti in ordine di forza del segnale. 1 Premere M.C. per attivare la funzione BSM. Per annullare, premere nuovamente M.C. REGIONAL (regionale) Quando si utilizza la funzione AF, la funzione regionale limita la selezione alle stazioni che trasmettono programmi regionali. 1 Premere M.C. per attivare o disattivare la funzione regionale. LOCAL (ricerca di sintonia in modo locale) La ricerca di sintonia in modo locale consente di sintonizzare solo le stazioni radio con segnali radio sufficientemente potenti per una buona ricezione. 1 Premere M.C. per selezionare l’impostazione desiderata.

FM: OFF—LV1—LV2—LV3—LV4

L’impostazione di livello massimo consente la ricezione solo delle stazioni più forti, mentre i livelli più bassi consentono di ricevere stazioni più deboli. TA (attesa di notiziari sul traffico) 1 Premere M.C. per attivare o disattivare l’attesa di notiziari sul traffico.

Dispositivo di memoria USB Collegamento MTP È possibile connettere i dispositivi Android compatibili MTP (che eseguono Android OS 4.0 o versione successiva) tramite collegamento MTP, utilizzando la sorgente USB. Per collegare il dispositivo Android, utilizzare il cavo fornito col dispositivo. Note ! Questa funzione non è compatibile con le funzionalità MIXTRAX. ! Questa funzione non è compatibile con i file WAV. Funzionamento di base Italiano Ricerca di una stazione RDS tramite le informazioni PTY (elenco). 1 Premere 2 Ruotare M.C. per selezionare un tipo di programma.

NEWS/INFO—POPULAR—CLASSICS—

OTHERS 3 Premere M.C. per avviare la ricerca. L’unità ricerca una stazione che trasmette il tipo di programma selezionato. Quando viene trovata una stazione, viene visualizzato il nome di servizio del programma. ! Per annullare la ricerca premere nuovamente M.C. ! Il programma di alcune stazioni può essere diverso da quello indicato dal PTY (tipo di programma) trasmesso. ! Se nessuna stazione trasmette il tipo di programma ricercato, per circa due secondi viene visualizzata l’indicazione NOT FOUND e poi il sintonizzatore torna alla stazione originale. Uso dell’unità AF (ricerca delle frequenze alternative) 1 Premere M.C. per attivare e disattivare la funzione AF. NEWS (interruzione dei programmi per i notiziari) 1 Premere M.C. per attivare o disattivare la funzione NOTIZIE. SEEK (impostazione di sintonizzazione LEVER) È possibile assegnare una funzione al pulsante LEVER dell’unità. Selezionare MAN (sintonizzazione manuale) per eseguire la sintonizzazione manuale o PCH (canali preselezionati) per scegliere i canali preselezionati. 1 Premere M.C. per selezionare MAN o PCH. Riproduzione dei brani registrati su un dispositivo di memoria USB 1 Collegare il dispositivo di memoria USB utilizzando il cavo USB. Arresto della riproduzione dei file sul dispositivo di memoria USB 1 Scollegare il dispositivo di memoria USB. Selezione di una cartella 1 Premere 1/ o 2/ . Selezione di una traccia 1 Ruotare LEVER. Esegue l’avanzamento rapido/la modalità inversa rapida 1 Ruotare LEVER e tenerlo ruotato verso destra o verso sinistra. ! Quando si riproducono file audio compressi, durante l’avanzamento rapido e la modalità inversa non viene emesso audio. 3 Ruotare M.C. per selezionare la funzione. Dopo aver effettuato la selezione, è possibile regolare le funzioni descritte di seguito. # Se è selezionata la banda MW/LW, è possibile selezionare solo BSM, LOCAL o SEEK.

Black plate (50,1) Sezione Uso dell’unità

Ritorno alla cartella principale 1 Premere e tenere premuto BAND/ . Passaggio da un dispositivo di memoria per la riproduzione ad un altro Se sono disponibili più dispositivi di memorizzazione di massa conformi con lo standard Mass Storage Class USB, è possibile alternare i dispositivi di memoria per la riproduzione. 1 Premere BAND/ . ! È possibile alternare fino a 32 differenti dispositivi di memoria. Nota Quando non utilizzati, scollegare i dispositivi di memoria USB dall’unità. Operazioni col pulsante MIXTRAX Attivazione e disattivazione della funzione MIXTRAX Non è possibile utilizzare questa funzione con l’opzione USB MTP. 1 Premere MIX per attivare e disattivare la funzione MIXTRAX. ! Per ulteriori informazioni sulla funzione MIXTRAX, vedere Informazioni sulle funzioni MIXTRAX a pagina 59. ! Quando la funzione MIXTRAX è attiva, la funzione sound retriever è disabilitata. Uso dell’unità Commutazione del display Selezione delle informazioni di testo desiderate 1 Premere DISP per alternare le seguenti impostazioni:

! TRACK INFO (titolo del brano/nome dell’artista/titolo dell’album) ! FILE INFO (nome del file/nome della cartella) ! ELAPSED TIME (numero di brano e tempo di riproduzione) ! CLOCK (nome della sorgente e orologio) ! SPEANA (analizzatore di spettro) Selezione e riproduzione di file/ brani dall’elenco dei nomi 1 Premere per passare alla modalità dell’elenco dei nomi file/brani. 2 Utilizzare M.C. per selezionare il nome del file (o il nome della cartella) desiderato. Selezione di un file o di una cartella 1 Ruotare M.C. Riproduzione 1 Quando è selezionato un file o un brano, premere M.C. Visualizzazione di un elenco dei file (o delle cartelle) nella cartella selezionata 1 Quando è selezionata una cartella, premere M.C. Riproduzione di un brano nella cartella selezionata 1 Quando è selezionata una cartella, premere e tenere premuto M.C.

Operazioni con i pulsanti speciali Selezione di un intervallo di ripetizione 1 Premere 6/ per alternare: ! ALL – Ripete tutti i file ! ONE – Ripete il file corrente ! FLD – Ripete la cartella corrente Riproduzione di brani in ordine casuale per attivare o disattivare la ri1 Premere 5/ produzione casuale. I brani contenuti nell’intervallo di ripetizione selezionato vengono riprodotti in ordine casuale. ! Per cambiare brano durante la riproduzione casuale, girare LEVER a destra per passare al brano successivo. Se si gira LEVER a sinistra, viene riavviata la riproduzione del brano corrente dall’inizio. Messa in pausa della riproduzione 1 Premere 4/f per attivare la pausa o riprendere la riproduzione. Miglioramento dell’audio compresso e ripristino del suono completo (funzione Sound Retriever) 1 Premere 3/S.Rtrv per passare in rassegna: 1—2—OFF (disattivata) 1 è efficace per le velocità di compressione basse, mentre 2 è efficace per le velocità di compressione alte. ! I tasti sono disattivati quando la funzione MIXTRAX è attiva. Impostazioni delle funzioni 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare FUNCTION. Dopo aver effettuato la selezione, è possibile regolare la funzione descritta di seguito. ! La funzione S.RTRV non è disponibile quando la funzione MIXTRAX è attiva. S.RTRV (Sound Retriever) Questa funzione migliora automaticamente l’audio compresso e ripristina il suono completo. 1 Premere M.C. per selezionare l’impostazione desiderata. Per ulteriori dettagli, vedere Miglioramento dell’audio compresso e ripristino del suono completo (funzione Sound Retriever) a pagina 50. iPod Funzionamento di base Riproduzione di brani da un iPod 1 Collegare un iPod al cavo USB. Selezione di un brano (capitolo) 1 Ruotare LEVER. Esegue l’avanzamento rapido/la modalità inversa rapida 1 Ruotare LEVER e tenerlo ruotato verso destra o verso sinistra. Selezione di un album 1 Premere 1/ o 2/ . Note ! Non è possibile accendere o spegnere l’iPod se la modalità di controllo è impostata su CONTROL AUDIO. ! Scollegare gli auricolari dall’iPod prima di collegarlo a questa unità. ! L’iPod si spegne circa due minuti dopo che l’interruttore della chiave di avviamento è stato portato in posizione OFF.

<QRD3242-A>50 Black plate (51,1) Sezione Uso dell’unità Operazioni col pulsante MIXTRAX Attivazione e disattivazione della funzione MIXTRAX 1 Premere MIX per attivare e disattivare la funzione MIXTRAX. ! Per ulteriori informazioni sulla funzione MIXTRAX, vedere Informazioni sulle funzioni MIXTRAX a pagina 59. Commutazione del display Scorrimento dei brani 1 Per passare al menu superiore della ricerca delle liste, premere . 2 Utilizzare M.C. per selezionare una categoria/brano. Modifica del nome del brano o della categoria 1 Ruotare M.C. Liste di riproduzione—artisti—album— brani —podcast—generi—compositori—audiolibri Riproduzione 1 Mentre è selezionato un brano, premere M.C. Visualizzazione di un elenco dei brani nella categoria selezionata 1 Mentre è selezionata una categoria, premere M.C. Riproduzione di un brano nella categoria selezionata 1 Mentre è selezionata una categoria, premere e tenere premuto M.C. Ricerca alfabetica nella lista 1 Quando viene visualizzata una lista per la cateper passare alla goria selezionata, premere modalità di ricerca alfabetica. 2 Ruotare M.C. per selezionare una lettera. 3 Premere M.C. per visualizzare l’elenco in ordine alfabetico. ! Per annullare la ricerca, premere /DIMMER. Note ! È possibile riprodurre le liste di riproduzione create con l’applicazione per computer (MusicSphere). L’applicazione sarà disponibile sul nostro sito web. ! Le liste di riproduzione create con l’applicazione per computer (MusicSphere) vengono visualizzate in forma abbreviata. Operazioni con i pulsanti speciali Selezione di un intervallo di ripetizione 1 Premere 6/ per alternare: ! ONE – Ripete il brano corrente ! ALL – Ripete tutti i brani dell’elenco selezionato ! Se la modalità di controllo è impostata su CONTROL iPod, l’intervallo di riproduzione ripetuta sarà uguale a quello impostato per l’iPod collegato. Selezione di un intervallo di riproduzione casuale (modalità shuffle) per alternare: 1 Premere 5/ ! SNG – Riproduce in ordine casuale i brani contenuti nella lista selezionata. ! ALB – Riproduce i brani contenuti in un album selezionato in ordine casuale. ! OFF – Non viene eseguita la riproduzione casuale. Riproduzione casuale di tutti i brani (shuffle all) per attivare la 1 Premere e tenere premuto 5/ riproduzione casuale di tutti i brani. ! Per disattivare la riproduzione casuale di tutti i brani, selezionare OFF nella riproduzione casuale. Per ulteriori dettagli, vedere Selezione di un intervallo di riproduzione casuale (modalità shuffle) a pagina 51. Messa in pausa della riproduzione 1 Premere 4/f per attivare la pausa o riprendere la riproduzione. Miglioramento dell’audio compresso e ripristino del suono completo (funzione Sound Retriever) 1 Premere 3/S.Rtrv per passare in rassegna: 1—2—OFF (disattivata) 1 è efficace per le velocità di compressione basse, mentre 2 è efficace per le velocità di compressione alte. Riproduzione di brani correlati al brano attualmente in riproduzione È possibile riprodurre i brani dalle liste seguenti.

• Lista degli album dell’artista correntemente in riproduzione
• Lista dei brani dell’album correntemente riprodotto
• Lista degli album del genere correntemente in riproduzione 1 Premere e tenere premuto per passare alla modalità di riproduzione collegamento. 2 Ruotare M.C. per modificare la modalità; premere per selezionare. ! ARTIST – Riproduce un album dell’artista attualmente in riproduzione. ! ALBUM – Riproduce un brano dell’album attualmente in riproduzione. ! GENRE – Riproduce un album del genere attualmente in riproduzione.

Dopo il brano attualmente in riproduzione, verrà riprodotto il brano/album selezionato. Note ! È possibile annullare il brano/album selezionato, se si utilizzano funzioni diverse dalla ricerca collegamento (ad esempio l’avanzamento o la modalità inversa rapidi). ! A seconda del brano selezionato per la riproduzione, la fine del brano attualmente in riproduzione e l’inizio del brano/album selezionato potrebbero essere tagliati. Utilizzo della funzione iPod dell’unità dall’iPod È possibile controllare la funzione iPod di questa unità tramite l’apparecchio iPod collegato. CONTROL iPod non è compatibile con i seguenti modelli di iPod. ! iPod nano di prima generazione ! iPod con video % Premere BAND/ tà di controllo. Italiano Selezione delle informazioni di testo desiderate 1 Premere DISP per alternare le seguenti impostazioni: ! TRACK INFO (titolo del brano/nome dell’artista/titolo dell’album) ! ELAPSED TIME (numero di brano e tempo di riproduzione) ! CLOCK (nome della sorgente e orologio) ! SPEANA (analizzatore di spettro) Uso dell’unità per alternare la modali- ! CONTROL iPod – È possibile utilizzare la funzione iPod di questa unità tramite l’apparecchio iPod collegato. ! CONTROL AUDIO – È possibile controllare la funzione iPod direttamente da questa unità. Note ! Se si passa alla modalità di controllo CONTROL iPod, il brano attualmente in riproduzione viene messo in pausa. Utilizzare i comandi dell’iPod per riprendere la riproduzione. ! Anche se la modalità di controllo è impostata su CONTROL iPod, è possibile controllare le seguenti funzioni da questa unità. — Pausa — Avanzamento rapido/modalità inversa rapida — Selezione di un brano (capitolo) ! È possibile controllare il volume solo da questa unità.

Black plate (52,1) Sezione Uso dell’unità

Impostazioni delle funzioni 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare FUNCTION. 3 Ruotare M.C. per selezionare la funzione. Dopo aver effettuato la selezione, è possibile regolare le funzioni descritte di seguito. ! AUDIO BOOK non è disponibile se come modalità di controllo è selezionata l’impostazione CONTROL iPod. Per ulteriori dettagli, vedere Utilizzo della funzione iPod dell’unità dall’iPod a pagina 51. AUDIO BOOK (velocità audiolibri) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’impostazione preferita. ! FASTER – Riproduzione più veloce del normale ! NORMAL – Riproduzione normale ! SLOWER – Riproduzione più lenta del normale S.RTRV (Sound Retriever) 1 Premere M.C. per selezionare l’impostazione desiderata. Per ulteriori dettagli, vedere Miglioramento dell’audio compresso e ripristino del suono completo (funzione Sound Retriever) a pagina 51. Uso dell’unità Uso delle applicazioni del dispositivo collegato ! Il dispositivo deve eseguire iOS 5.0 o versione successiva. È possibile utilizzare questa unità per eseguire riproduzioni in streaming e controllare i brani nelle applicazioni per iPhone o smartphone o solo per riproduzioni in streaming. Per gli utenti di smartphone Importante L’utilizzo di applicazioni di terze parti potrebbe comportare o richiedere di fornire informazioni personali di identificazione attraverso la creazione di un account utente o in altro modo e, per alcune applicazioni, attraverso l’invio di dati di geolocalizzazione.

APPLICAZIONI DI TERZE PARTI, SI ACCETTA

PARTI. Informazioni sulla compatibilità dei dispositivi collegati Di seguito sono riportate informazioni dettagliate relative ai terminali richiesti per utilizzare le applicazioni per iPhone o smartphone su questa unità. Per gli utenti iPhone ! Questa funzione è compatibile con dispositivi iPhone e iPod touch.

! Il dispositivo deve eseguire Android OS 2.3 o versione successiva. ! Il dispositivo deve supportare i profili Bluetooth SPP (Serial Port Profile) e A2DP (Advanced Audio Distribution Profile). Il dispositivo deve essere collegato a questa unità tramite interfaccia Bluetooth. ! Non si garantisce la compatibilità con tutti i dispositivi Android. Per dettagli sulla compatibilità dei dispositivi Android con questa unità, vedere le informazioni sul nostro sito web. Note ! Per l’elenco delle applicazioni per iPhone o smartphone supportate da questa unità, consultare il nostro sito web. ! Pioneer non è responsabile di eventuali problemi che possono derivare da errori o difetti del contenuto delle applicazioni. ! Il contenuto e la funzione delle applicazioni supportate sono di responsabilità dei fornitori delle applicazioni. Procedura di inizio per utenti iPhone

Collegare un iPhone al cavo USB. 2 Selezionare WIRED in APP CONN. SET. Per ulteriori dettagli, vedere APP CONN. SET (impostazione della modalità di collegamento APP) a pagina 58.

Selezionare APP come sorgente. 4 Avviare l’applicazione sull’iPhone e avviare la riproduzione. Procedura per utenti di smartphone 1 Collegare lo smartphone a questa unità utilizzando la tecnologia wireless Bluetooth. Per ulteriori dettagli, vedere Operazioni tramite il menu dei collegamenti a pagina 53. 2 Selezionare BLUETOOTH in APP CONN. SET. Per ulteriori dettagli, vedere APP CONN. SET (impostazione della modalità di collegamento APP) a pagina 58.

Selezionare APP come sorgente. 4 Lanciare l’applicazione sullo smartphone e avviare la riproduzione. Funzionamento di base Selezione di una traccia 1 Ruotare LEVER. Esegue l’avanzamento rapido/la modalità inversa rapida 1 Ruotare LEVER e tenerlo ruotato verso destra o verso sinistra. Messa in pausa della riproduzione 1 Premere BAND/ per attivare la pausa o riprendere la riproduzione. Commutazione del display Selezione delle informazioni di testo desiderate 1 Premere DISP per alternare le seguenti impostazioni: ! TRACK INFO (titolo del brano/nome dell’artista/titolo dell’album) ! APP NAME (nome dell’applicazione) ! ELAPSED TIME (tempo di riproduzione) ! CLOCK (nome della sorgente e orologio) ! SPEANA (analizzatore di spettro)

<QRD3242-A>52 Black plate (53,1) Sezione Uso dell’unità Impostazioni delle funzioni 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare FUNCTION. 3 Ruotare M.C. per selezionare la funzione. Dopo aver effettuato la selezione, è possibile regolare le funzioni descritte di seguito. PAUSE (pausa) S.RTRV (Sound Retriever) 1 Premere M.C. per selezionare l’impostazione desiderata. 1—2—OFF (disattivata) 1 è efficace per le velocità di compressione basse, mentre 2 è efficace per le velocità di compressione alte. Impostazione delle chiamate in vivavoce 1 Collegamento Utilizzare il menu dei collegamenti del telefono Bluetooth. Vedere Operazioni tramite il menu dei collegamenti a pagina 53. 2 Impostazioni delle funzioni Utilizzare il menu delle funzioni del telefono Bluetooth. Vedere Operazioni tramite il menu del telefono a pagina 54. Funzionamento di base Effettuare una chiamata 1 Vedere Operazioni tramite il menu del telefono a pagina 54. Risposta a una chiamata in arrivo 1 Quando si riceve una chiamata, premere Rifiuto di una chiamata in arrivo 1 Quando si riceve una chiamata, premere e te. nere premuto Risposta a una chiamata in attesa 1 Quando si riceve una chiamata, premere Uso del telefono Bluetooth Passare da un chiamante in attesa all’altro 1 Premere M.C. Rifiuto delle chiamate in attesa 1 Premere e tenere premuto Memorizzazione e richiamo di numeri di telefono 1 Per memorizzare: Premere e tenere premuto uno dei tasti di preselezione sintonia (da 1/ a 6/ ). Le funzioni descritte di seguito possono essere utilizzate per memorizzare i numeri di telefono. Per ulteriori dettagli, vedere Operazioni tramite il menu del telefono a pagina 54. ! MISSED (cronologia chiamate senza risposta) ! DIALLED (cronologia chiamate effettuate) ! RECEIVED (cronologia chiamate ricevute) ! PHONE BOOK (rubrica) 2 Per richiamare: Premere uno dei tasti di preselezione sintonia (da 1/ a 6/ ). Uso della tecnologia wireless Bluetooth Importante ! Se si lascia l’unità in standby per collegare il telefono tramite Bluetooth mentre il motore non è in moto, la batteria potrebbe scaricarsi. ! Il funzionamento può variare in base ai differenti tipi di telefoni cellulari. ! Le funzioni avanzate che richiedono attenzione, come comporre numeri sul display, utilizzare la rubrica, ecc. sono proibite durante la guida. Prima di procedere, parcheggiare il veicolo in un luogo sicuro e inserire il freno a mano.

Fine di una chiamata 1 Premere

Nota Se viene selezionata la modalità privata sul telefono cellulare, le chiamate in vivavoce potrebbero non essere disponibili. 3 Premere M.C. per effettuare una chiamata.

Regolazione del volume di ascolto dell’interlocutore 1 Ruotare LEVER durante la conversazione. ! Quando è attiva la modalità privata, questa funzione non è disponibile. Attiva e disattiva la modalità privata 1 Premere BAND/ durante la conversazione. Commutazione del display Selezione delle informazioni di testo desiderate È possibile cambiare la schermata del display durante una chiamata. 1 Premere DISP per alternare le seguenti impostazioni: ! Durata della chiamata ! Nome dell’interlocutore ! Numero dell’interlocutore Uso del riconoscimento vocale È possibile utilizzare questa funzionalità con gli iPhone collegati tramite Bluetooth e dotati di funzione di riconoscimento vocale.

1 Premere e tenere premuto M.C. per passare alla modalità di riconoscimento vocale. 2 Premere M.C., quindi utilizzare il microfono per impartire a voce i comandi. Per uscire dalla modalità di riconoscimento vocale, premere BAND/ . Note ! Per dettagli sulle funzioni di riconoscimento vocale, vedere il manuale dell’iPod. ! Per fare in modo che i propri comandi vocali vengano riconosciuti e interpretati correttamente, assicurarsi che le condizioni ambientali siano adatte. ! Il vento che soffia attraverso i finestrini del veicolo e i rumori provenienti dall’esterno del veicolo possono interferire con le operazioni dei comandi vocali. ! Per una captazione ottimale, il microfono deve essere posizionato direttamente di fronte al conducente ad una distanza adeguata. ! Se si parla troppo presto dopo l’avvio del comando, il riconoscimento vocale potrebbe non riuscire. ! Si raccomanda di parlare lentamente, chiaramente e di scandire bene le parole. Italiano 1 Premere M.C. per attivare o disattivare la pausa. Uso dell’unità Operazioni tramite il menu dei collegamenti Importante I dispositivi collegati potrebbero non funzionare correttamente se si collegano più dispositivi Bluetooth alla volta (ad esempio, se un telefono e un lettore audio separato sono collegati contemporaneamente). 1 Premere e tenere premuto lizzare il menu dei collegamenti. per visua- # Non è possibile effettuare questa operazione durante una chiamata.

Black plate (54,1) Sezione Uso dell’unità

2 Ruotare M.C. per selezionare la funzione. Dopo aver effettuato la selezione, è possibile regolare le funzioni descritte di seguito. DEVICELIST (collegamento o scollegamento di un dispositivo dall’elenco dei dispositivi) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare un nome dispositivo da collegare/scollegare. ! Premere e tenere premuto M.C. per alternare l’indirizzo del dispositivo Bluetooth e il nome dispositivo. 3 Premere M.C. per collegare/scollegare il dispositivo selezionato. Se viene stabilito il collegamento, viene visualizzata l’indicazione * sul nome dispositivo. ! Se nell’elenco non è selezionato alcun dispositivo, questa funzione non è disponibile. DEL DEVICE (eliminazione di un dispositivo dall’elenco dei dispositivi) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare un nome dispositivo da eliminare. ! Premere e tenere premuto M.C. per alternare l’indirizzo del dispositivo Bluetooth e il nome dispositivo. 3 Premere M.C. per visualizzare DELETE YES. 4 Premere M.C. per eliminare le informazioni di un dispositivo dall’elenco. ! Se nell’elenco non è selezionato alcun dispositivo, questa funzione non è disponibile. ! Quando questa funzione è attiva, non spegnere il motore. ADD DEVICE (collegamento di un nuovo dispositivo) Uso dell’unità 1 Premere M.C. per avviare la ricerca. ! Per annullare, premere M.C. durante la ricerca. ! Se questa unità non riesce a rilevare nessun cellulare, viene visualizzata l’indicazione NOT FOUND. 2 Ruotare M.C. per selezionare un dispositivo dall’elenco dei dispositivi. ! Se non viene visualizzato il dispositivo desiderato, selezionare RE-SEARCH. ! Premere e tenere premuto M.C. per alternare l’indirizzo del dispositivo Bluetooth e il nome dispositivo. 3 Premere M.C. per collegare il dispositivo selezionato. ! Per completare il collegamento, verificare il nome del dispositivo (Pioneer BT Unit) e immettere il codice PIN sul dispositivo. ! Per impostazione predefinita, il codice PIN è impostato su 0000. È possibile modificare questo codice. ! Su questa unità e sul dispositivo Bluetooth potrebbe essere visualizzato un numero a 6 cifre. Se i numeri a 6 cifre visualizzati su questa unità e sul dispositivo Bluetooth corrispondono, selezionare sì. ! Sul display dell’unità compare un numero a 6 cifre. Quando il collegamento viene stabilito, questo numero scompare. ! Se non è possibile completare il collegamento utilizzando questa unità, utilizzare il dispositivo per il collegamento con l’unità. ! Se sono già stati accoppiati tre dispositivi, viene visualizzata l’indicazione DEVICEFULL e non è possibile eseguire la procedura di accoppiamento. In questo caso, è necessario eliminare prima un dispositivo accoppiato. A. CONN (collegamento automatico di un dispositivo Bluetooth)

1 Premere M.C. per attivare o disattivare il collegamento automatico. VISIBLE (impostazione della visibilità di questa unità) È possibile attivare la visibilità Bluetooth in modo che gli altri dispositivi possano rilevare l’unità. 1 Premere M.C. per attivare o disattivare la visibilità di questa unità. PIN CODE (immissione del codice PIN) È necessario inserire il codice PIN nel dispositivo per confermare il collegamento Bluetooth. Il codice predefinito è 0000, ma è possibile utilizzare questa funzione per modificarlo. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare un numero. 3 Premere M.C. per spostare il cursore sulla posizione successiva. 4 Una volta immesso il codice PIN, premere e tenere premuto M.C. ! Una volta immesso il codice, premendo M. C., sul display di conferma viene nuovamente visualizzata la schermata di immissione codice PIN in cui è possibile modificare il codice PIN. DEV. INFO (visualizzazione dell’indirizzo del dispositivo Bluetooth) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per visualizzare le informazioni sul dispositivo. Nome dispositivo—Indirizzo Bluetooth del dispositivo GUEST MODE (modalità guest) Quando questa modalità è attivata e si cerca di eseguire un accoppiamento, se sono già stati accoppiati tre dispositivi, l’unità visualizza automaticamente la schermata DEL DEVICE che richiede di eliminare un dispositivo. Per ulteriori dettagli, vedere DEL DEVICE (eliminazione di un dispositivo dall’elenco dei dispositivi) a pagina 54. 1 Premere M.C. per attivare o disattivare la modalità guest. A. PAIRING (accoppiamento automatico) Se questa funzione viene attivata mentre un iPhone è collegato all’unità tramite USB, verrà automaticamente richiesto di accoppiare l’unità all’iPhone. 1 Premere M.C. per attivare e disattivare l’accoppiamento automatico. ! A seconda della versione del sistema iOS utilizzato, questa funzione potrebbe non essere disponibile. Operazioni tramite il menu del telefono 1 Premere telefono. per visualizzare il menu del 2 Ruotare M.C. per selezionare la funzione. Dopo aver effettuato la selezione, è possibile regolare le funzioni descritte di seguito. MISSED (cronologia chiamate senza risposta) DIALLED (cronologia chiamate effettuate) RECEIVED (cronologia chiamate ricevute) 1 Premere M.C. per visualizzare l’elenco dei numeri di telefono. 2 Ruotare M.C. per selezionare un nome o un numero di telefono. 3 Premere M.C. per effettuare una chiamata. PHONE BOOK (rubrica)

<QRD3242-A>54 Black plate (55,1) Sezione Uso dell’unità PRESET 1-6 (numeri di telefono preselezionati) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare il numero di preselezione desiderato. 3 Premere M.C. per effettuare una chiamata. ! È inoltre possibile premere uno dei tasti di preper richiamare uno selezione da 1/ a 6/ dei numeri di telefono preselezionati. Per ulteriori dettagli sulla memorizzazione dei numeri di telefono, vedere Memorizzazione e richiamo di numeri di telefono a pagina 53. PHONE FUNC (funzione telefono) È possibile impostare A. ANSR, R.TONE e PB INVT da questo menu. Per dettagli, vedere Descrizione delle funzioni e loro funzionamento a pagina

Descrizione delle funzioni e loro funzionamento 1 Visualizzare PHONE FUNC. Vedere PHONE FUNC (funzione telefono) a pagina 55. 2 Premere M.C. per visualizzare il menu delle funzioni. 3 Ruotare M.C. per selezionare la funzione. Dopo aver effettuato la selezione, è possibile regolare le funzioni descritte di seguito. A. ANSR (risposta automatica) 1 Premere M.C. per attivare o disattivare la risposta automatica. R.TONE (selezione del tono di chiamata) 1 Per attivare o disattivare il tono di chiamata, premere M.C. PB INVT (visualizzazione nomi rubrica) 1 Premere M.C. per invertire l’ordine dei nomi nella rubrica telefonica. Audio Bluetooth Importante ! A seconda del lettore audio Bluetooth collegato a questa unità, le operazioni disponibili possono essere limitate ai seguenti due livelli: — Profilo A2DP (Advanced Audio Distribution Profile): sul proprio lettore audio è possibile unicamente la riproduzione di brani. Il collegamento A2DP può essere utilizzato esclusivamente con le opzioni APP (smartphone) e BT AUDIO. — Profilo AVRCP (Audio/Video Remote Control Profile): è possibile eseguire la riproduzione, mettere in pausa la riproduzione, selezionare i brani, ecc. ! Per utilizzare un lettore audio Bluetooth con questa unità, vedere le istruzioni, oltre che in questo manuale, anche nel manuale del lettore utilizzato. ! Il segnale trasmesso dal telefono cellulare potrebbe provocare disturbi, pertanto, evitare di utilizzarlo quando si ascoltano brani sul lettore audio Bluetooth. ! Il suono del lettore audio Bluetooth viene silenziato quando il telefono viene utilizzato. ! Quando viene utilizzato un lettore audio Bluetooth, non è possibile collegare automaticamente un telefono Bluetooth. ! Se durante l’ascolto di un brano dal lettore audio Bluetooth si passa ad un’altra sorgente, la riproduzione del brano continua. ! A seconda del tipo di lettore audio Bluetooth collegato a questa unità, è possibile che per alcune funzioni non sia possibile il funzionamento e la visualizzazione delle informazioni.

Funzionamento di base Esegue l’avanzamento rapido/la modalità inversa rapida 1 Ruotare LEVER e tenerlo ruotato verso destra o verso sinistra. Selezione di una traccia 1 Ruotare LEVER. Avvio della riproduzione 1 Premere BAND/ . Commutazione del display Italiano I contatti del telefono vengono generalmente trasferiti automaticamente quando il telefono viene collegato. In caso contrario, utilizzare il menu del telefono per trasferire i contatti. Quando si usa il meni del telefono la visibilità di questa unità deve essere attivata. Vedere VISIBLE (impostazione della visibilità di questa unità) a pagina 54. 1 Premere M.C. per visualizzare SEARCH (elenco in ordine alfabetico). 2 Ruotare M.C. per selezionare la prima lettera del nome desiderato. ! Per selezionare il tipo di carattere desiderato, premere e tenere premuto M.C. TOP (alfabeto)–ΟΛΑ (alfabeto greco)–ВСЕ (alfabeto cirillico) 3 Premere M.C. per visualizzare un elenco di nomi registrati. 4 Ruotare M.C. per selezionare il nome desiderato. 5 Premere M.C. per visualizzare l’elenco dei numeri di telefono. 6 Ruotare M.C. per selezionare un numero di telefono da chiamare. 7 Premere M.C. per effettuare una chiamata. Uso dell’unità Selezione delle informazioni di testo desiderate 1 Premere DISP per alternare le seguenti impostazioni: ! DEVICE INFO (nome del dispositivo) ! TRACK INFO (titolo del brano/nome dell’artista/titolo dell’album) ! ELAPSED TIME (numero di brano e tempo di riproduzione) ! CLOCK (nome della sorgente e orologio) ! SPEANA (analizzatore di spettro) Configurazione dell’audio Bluetooth Prima di poter utilizzare la funzione audio Bluetooth, occorre configurare l’unità in modo che utilizzi un lettore audio Bluetooth. È necessario accoppiare questa unità al lettore audio Bluetooth. 1 Collegamento Utilizzare il menu dei collegamenti del telefono Bluetooth. Vedere Operazioni tramite il menu dei collegamenti a pagina 53. Operazioni con i pulsanti speciali Selezione di un intervallo di ripetizione per selezionare un intervallo di 1 Premere 6/ riproduzione ripetuta per uno o tutti i brani. ! Questa funzione potrebbe non essere disponibile a seconda del tipo di lettore audio Bluetooth collegato. ! L’intervallo di riproduzione ripetuta varia a seconda del lettore audio Bluetooth utilizzato. Riproduzione di brani in ordine casuale per attivare o disattivare la ri1 Premere 5/ produzione casuale. ! L’intervallo di riproduzione casuale varia a seconda del lettore audio Bluetooth utilizzato.

Black plate (56,1) Sezione Uso dell’unità

Messa in pausa della riproduzione 1 Premere 4/f per attivare la pausa o riprendere la riproduzione. Miglioramento dell’audio compresso e ripristino del suono completo (funzione Sound Retriever) 1 Premere 3/S.Rtrv per passare in rassegna: 1—2—OFF (disattivata) 1 è efficace per le velocità di compressione basse, mentre 2 è efficace per le velocità di compressione alte. Impostazioni delle funzioni 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare FUNCTION. 3 Ruotare M.C. per selezionare la funzione. Dopo aver effettuato la selezione, è possibile regolare le funzioni descritte di seguito. PLAY (riproduzione) 1 Premere M.C. per avviare la riproduzione. STOP (arresto) 1 Premere M.C. per interrompere la riproduzione. S.RTRV (Sound Retriever) 1 Premere M.C. per selezionare l’impostazione desiderata. Per ulteriori dettagli, vedere Miglioramento dell’audio compresso e ripristino del suono completo (funzione Sound Retriever) a pagina 56. Uso dell’unità Regolazione dell’audio 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare AUDIO. 3 Ruotare M.C. per selezionare la funzione audio. Dopo aver effettuato la selezione, è possibile regolare le funzioni audio descritte di seguito. ! FADER non è disponibile se l’impostazione SW è selezionata in REAR-SPPer ulteriori dettagli, vedere REAR-SP (impostazione dell’uscita posteriore) a pagina 59. ! SUB.W CTRL non è disponibile se l’impostazione SUB.W è selezionata in OFF. Per ulteriori dettagli, vedere SUB.W (impostazione on/off del subwoofer) a pagina 56. ! SLA non è disponibile se come sorgente è selezionata FM. FADER (regolazione dissolvenza) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per regolare il bilanciamento degli altoparlanti anteriori/posteriori. BALANCE (regolazione del bilanciamento) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per regolare il bilanciamento dell’altoparlante sinistro/destro. EQ SETTING (richiamo dell’equalizzatore) Questa unità è dotata di un’uscita subwoofer che può essere attivata o disattivata. 1 Premere M.C. per selezionare l’impostazione desiderata. NOR (fase normale)—REV (fase invertita)— OFF (subwoofer disattivato) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’equalizzatore. POWERFUL—NATURAL—VOCAL—CUSTOM1—CUSTOM2—FLAT—SUPER BASS La banda di equalizzazione e il livello dell’equalizzatore possono essere personalizzati se è selezionata l’impostazione CUSTOM1 o CUSTOM2. Se si seleziona CUSTOM1 o CUSTOM2, completare la procedure descritta di seguito. Se si selezionano altre opzioni, premere M.C. per tornare al display precedente. ! CUSTOM1 può essere impostato separatamente per ogni sorgente. Tuttavia, ognuna delle combinazioni di seguito riportate vengono impostate automaticamente agli stessi valori. ! USB, iPod e APP (iPhone) ! BT AUDIO e APP (smartphone) ! CUSTOM2 è un’impostazione condivisa utilizzata per tutte le sorgenti. 3 Premere M.C. per visualizzare la modalità di impostazione. 4 Premere M.C. per alternare le seguenti impostazioni: Banda d’equalizzazione—Livello equalizzatore 5 Ruotare M.C. per selezionare l’impostazione desiderata. Banda d’equalizzazione: 80HZ—250HZ—

Livello equalizzatore: +6 a –6 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare il livello desiderato. A seconda se il livello aumenta o diminuisce, viene visualizzata l’indicazione da 0 a +6. LOUDNESS (sonorità) HPF SETTING (regolazione del filtro passa alto) SUB.W CTRL (regolazione del subwoofer) Solo frequenze più basse di quelle presenti nell’intervallo selezionato vengono emesse dal subwoofer. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Premere M.C. per alternare le seguenti impostazioni: Frequenza di taglio—Livello di uscita—Livello pendenza I valori regolabili lampeggiano. 3 Ruotare M.C. per selezionare l’impostazione desiderata. Frequenza di taglio: 50HZ—63HZ—80HZ— 100HZ—125HZ—160HZ—200HZ Livello di uscita: da –24 a +6 Livello pendenza: –12— –24 BASS BOOST (incremento dei bassi) La sonorità compensa le deficienze nelle gamme delle frequenze basse e alte a basso volume. 1 Premere M.C. per selezionare l’impostazione desiderata. OFF (non attiva)—LOW (bassa)—MID (media) —HI (alta) SUB.W (impostazione on/off del subwoofer)

<QRD3242-A>56 Black plate (57,1) Sezione Uso dell’unità SLA (regolazione del livello della sorgente) Questa funzione impedisce che il volume cambi in modo eccessivo quando viene selezionata una sorgente diversa. ! Le impostazioni sono basate sul livello di volume FM, che rimane immutato. ! Con questa funzione è anche possibile regolare il livello di volume MW/LW. ! Ognuna delle combinazioni di seguito riportate vengono impostate automaticamente agli stessi valori. ! USB, iPod e APP (iPhone) ! BT AUDIO e APP (smartphone) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per regolare il volume della sorgente. Intervallo di regolazione: da +4 a –4 Menu di sistema Importante La modalità PW SAVE (risparmio energetico) viene annullata se la batteria del veicolo viene scollegata e sarà necessario riattivarla dopo aver ricollegato la batteria. Se la funzione PW SAVE (risparmio energetico) è disattivata, a seconda del metodo di collegamento, l’unità potrebbe continuare a consumare energia dalla batteria se l’interruttore della chiave di avviamento del veicolo non è dotato di posizione ACC (accessori). 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare SYSTEM. 3 Ruotare M.C. per selezionare la funzione del menu di sistema. Dopo aver effettuato la selezione, è possibile regolare le funzioni del menu di sistema descritte di seguito. LANGUAGE (multilingue) 1 Premere M.C. per selezionare l’impostazione desiderata. ENG (Inglese)—РУС (Russo)—TUR (Turco) CLOCK SET (impostazione dell’orologio) 1 Premere M.C. per selezionare l’impostazione desiderata. 12H (formato orologio a 12 ore)—24H (formato orologio a 24 ore) INFO DISPLAY (informazioni secondarie) È possibile alternare il tipo di informazioni di testo visualizzate nella sezione delle informazioni secondarie. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’impostazione desiderata.

SPEANA—LEVEL METER—SOURCE—CLOCK

—OFF ! L’indicatore della barra del segnale viene visualizzato per le impostazioni SPEANA o LEVEL METER quando la sorgente è impostata su RADIO. AUTO PI (ricerca automatica PI) L’unità può ricercare automaticamente una stazione diversa con la stessa programmazione, anche durante il richiamo delle preselezioni. 1 Premere M.C. per attivare o disattivare la ricerca automatica PI. AUX (ingresso ausiliario)

È possibile utilizzare questa impostazione per regolare la luminosità del display. La gamma delle impostazioni disponibili per BRIGHTNESS varia a seconda di se l’opzione DIMMER è attivata o disattivata. Per ulteriori dettagli, vedere DIMMER (varialuce) a pagina 57. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’impostazione desiderata. DIMMER attivata: 1 - 4 DIMMER disattivata: 1 - 5 BT AUDIO (attivazione audio Bluetooth) Italiano Utilizzare questa funzione se si desidera ascoltare solo il segnale audio ad alta frequenza. Dagli altoparlanti verranno emesse solo le frequenze superiori al limite del filtro passa alto (HPF). 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Premere M.C. per alternare le seguenti impostazioni: Frequenza di taglio—Livello pendenza 3 Ruotare M.C. per selezionare l’impostazione desiderata. Frequenza di taglio: OFF—50HZ—63HZ— 80HZ—100HZ—125HZ—160HZ—200HZ Livello pendenza: –12— –24 Uso dell’unità Per utilizzare un lettore audio Bluetooth, è necessario attivare la sorgente BT AUDIO. 1 Premere M.C. per attivare o disattivare la sorgente BT AUDIO. PW SAVE (risparmio energetico) Attivando questa funzione, è possibile ridurre il consumo di energia della batteria. ! L’attivazione della sorgente è l’unica operazione consentita quando questa funzione è attiva. 1 Premere M.C. per attivare o disattivare la modalità di risparmio energetico. BT MEM CLEAR (cancella i dati dei dispositivi Bluetooth memorizzati in questa unità) Attivare questa impostazione se a questa unità viene collegato un dispositivo ausiliario. 1 Premere M.C. per attivare o disattivare AUX. DIMMER (varialuce) 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Premere M.C. per selezionare il segmento del display dell’orologio che si desidera impostare. Ora—Minuto 3 Ruotare M.C. per regolare l’orologio. 1 Premere M.C. per attivare e disattivare il varialuce. ! È inoltre possibile modificare l’impostazione del varialuce premendo e tenendo premuto /DIMMER. 12H/24H (nota temporale) BRIGHTNESS (regolazione della luminosità)

Black plate (58,1) Sezione Uso dell’unità

È possibile cancellare i dati dei dispositivi Bluetooth memorizzati in questa unità. Per proteggere i dati personali, si consiglia di cancellare la memoria del dispositivo prima di cedere l’unità ad altri. Verranno eliminate i dati seguenti. Elenco dispositivi/codice PIN/registro delle chiamate/rubrica/numeri di telefono preselezionati 1 Premere M.C. per visualizzare il display di conferma. Viene visualizzato YES. La cancellazione della memoria è ora in standby. Se non si desidera cancellare i dati dei dispositivi Bluetooth memorizzati in questa unità, ruotare M.C. per visualizzare CANCEL e quindi premerlo per selezionare. 2 Premere M.C. per cancellare la memoria. Viene visualizzata l’indicazione CLEARED e i dati dei dispositivi Bluetooth vengono cancellati. ! Quando questa funzione è attiva, non spegnere il motore. BT VERSION (visualizzazione versione Bluetooth) È possibile visualizzare la versione del sistema di questa unità e del modulo Bluetooth. 1 Premere M.C. per visualizzare le informazioni. APP CONN. SET (impostazione della modalità di collegamento APP) Selezionare l’opzione appropriata per il dispositivo collegato. 1 Premere M.C. per selezionare l’impostazione desiderata. WIRED (per iPhone)—BLUETOOTH (per smartphone) ! Questa funzione non è disponibile se la sorgente è impostata su APP.

Uso dell’unità Selezione del colore dell’illuminazione Menu delle funzioni di illuminazione 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per visualizzare ILLUMI, quindi premere per selezionare. 3 Ruotare M.C. per selezionare la funzione di illuminazione. Dopo aver effettuato la selezione, è possibile regolare le funzioni audio descritte di seguito. KEY COLOUR (impostazione colore sezione tasti) È possibile scegliere il colore desiderato per i tasti di questa unità. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare il colore dell’illuminazione. ! Colori preselezionati (da WHITE a BLUE) ! SCAN (alterna automaticamente una varietà di diversi colori) ! CUSTOM (colore dell’illuminazione personalizzato) DISP COLOUR (impostazione colore sezione display) È possibile scegliere il colore desiderato per il display di questa unità. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare il colore dell’illuminazione. ! Colori preselezionati (da WHITE a BLUE) ! SCAN (alterna automaticamente una varietà di diversi colori) ! CUSTOM (colore dell’illuminazione personalizzato) BOTH COLOUR (impostazione del colore dei tasti e del display) È possibile scegliere il colore desiderato per i tasti e per il display di questa unità. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare il colore dell’illuminazione. ! Colori preselezionati (da WHITE a BLUE) ! SCAN (alterna automaticamente una varietà di diversi colori) PHONE COLOUR (impostazione del colore per il telefono) Selezione dei colori dei tasti visualizzati quando si riceve una chiamata 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare il colore dell’illuminazione. ! FLASHING – Il colore selezionato da KEY COLOUR lampeggia. ! Da FLASH MODE1 a FLASH MODE6 – Il sistema passa automaticamente in rassegna tutti i colori dei tasti disponibili per questa unità. Selezionare la modalità desiderata. ! OFF – Non viene apportata nessuna modifica al colore dei tasti quando vengono ricevute chiamate. ILLUMI FX (modalità effetto di illuminazione) Quando si attiva questa modalità, sul display e sui tasti viene visualizzato un effetto di illuminazione con luci che si accendono e spengono in dissolvenza secondo uno schema preimpostato, per indicare i cambi. 1 Premere M.C. per attivare o disattivare ILLUMI FX. ! L’effetto di illuminazione lampeggia momentaneamente quando l’accensione su ON/OFF, senza tenere conto se l’impostazione di ILLUMI FX è on o off. Note ! Scegliendo CUSTOM, il colore personalizzato salvato viene selezionato. ! CUSTOM può essere impostato separatamente da DIMMER su on/off. Personalizzazione del colore dell’illuminazione È possibile creare un colore dell’illuminazione personalizzato per KEY COLOUR e DISP COLOUR. 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per visualizzare ILLUMI, quindi premere per selezionare. 3 Ruotare M.C. per visualizzare KEY COLOUR o DISP COLOUR. Premere per selezionare. 4 Premere M.C. e mantenerlo premuto sino a quando sul display appare l’impostazione del colore dell’illuminazione personalizzato. 5 Premere M.C. per selezionare il colore primario. R (rosso)—G (verde)—B (blu) 6 Ruotare M.C. per regolare il livello della luminosità. Intervallo di regolazione: da 0 a 60 # Non è possibile selezionare un livello inferiore a 20 per tutti e tre i colori R (rosso), G (verde) e B (blu) allo stesso tempo. # È inoltre possibile eseguire la stessa operazione da sui colori. Nota Non è possibile creare un colore dell’illuminazione personalizzato se è selezionata l’opzione SCAN.

<QRD3242-A>58 Black plate (59,1) Sezione Uso dell’unità Informazioni sulle funzioni MIXTRAX La tecnologia MIXTRAX viene utilizzata per inserire diversi effetti sonori tra i brani e consente di sperimentare la musica come un mix nonstop, completo di effetti visivi. Menu MIXTRAX 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare MIXTRAX. 3 Ruotare M.C. per selezionare la funzione MIXTRAX. Dopo aver effettuato la selezione, è possibile regolare le funzioni MIXTRAX descritte di seguito. La funzione è attivata se l’impostazione MIXTRAX è abilitata. SHORT PLAYBCK (modalità riproduzione breve) È possibile selezionare la durata del tempo di riproduzione. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’impostazione desiderata.

1.0 MIN (1 minuto)—1.5 MIN (1,5 minuti)—

2.0 MIN (2 minuti)—2.5 MIN (2,5 minuti)—

3.0 MIN (3 minuti)—OFF (disattivata)

FLASH AREA (area flash) È possibile selezionare le aree per i colori lampeggianti. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’impostazione desiderata. KEY/DISPLAY (tasto e display)—KEY (tasto)— OFF (disattivata) ! Se è impostata l’opzione OFF, il colore impostato in ILLUMI verrà usato come colore del display. FLASH PATTERN (schema flash) I colori lampeggianti e gli effetti speciali MIXTRAX possono variare in base ai livelli del suono e dei bassi. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’impostazione desiderata. ! Da SOUND LEVEL 1 a SOUND LEVEL 6 – Lo schema lampeggiante varia in base al livello del suono. Selezionare la modalità desiderata. ! Da LOW PASS 1 a LOW PASS 6 – Lo schema lampeggiante varia in base al livello dei bassi. Selezionare la modalità desiderata. ! RANDOM 1 – Lo schema lampeggiante varia casualmente in base al livello del suono e alla modalità del livello dei bassi. ! RANDOM 2 – Lo schema lampeggiante varia casualmente in base al livello del suono. ! RANDOM 3 – Lo schema lampeggiante varia casualmente in base al livello dei bassi. DISPLAY FX (effetto display) È possibile attivare o disattivare gli effetti speciali MIXTRAX per il display. 1 Premere M.C. per selezionare l’impostazione desiderata. ON (display degli effetti speciali MIXTRAX)— OFF (display normale) CUT IN FX (effetto taglio manuale) È possibile attivare o disattivare gli effetti sonori MIXTRAX quando si cambiano manualmente i brani. 1 Premere M.C. per selezionare l’impostazione desiderata. ON (attivato)—OFF (disattivato) Menu iniziale 1 Premere e tenere premuto SRC/OFF fino a quando l’unità non si spegne. 2 Premere e tenere premuto SRC/OFF fino a visualizzare sul display il menu principale. 3 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare INITIAL. 4 Ruotare M.C. per selezionare la funzione del menu iniziale. Dopo aver effettuato la selezione, è possibile regolare le funzioni del menu iniziale descritte di seguito. FM STEP (passo di sintonizzazione FM)

Le uscite degli altoparlanti posteriori e l’uscita RCA di questa unità possono essere utilizzate per collegare altoparlanti a gamma completa o un subwoofer. Selezionare l’opzione più adatta alla configurazione. 1 Premere M.C. per visualizzare la modalità di impostazione. 2 Ruotare M.C. per selezionare l’impostazione desiderata. ! FUL – Selezionare quando alle uscite degli altoparlanti posteriori sono collegati altoparlanti a gamma completa. ! SW – Selezionare quando alle uscite degli altoparlanti posteriori è collegato direttamente un subwoofer senza un amplificatore ausiliario. Italiano Note ! A seconda del file/brano, gli effetti sonori potrebbero non essere disponibili. ! Se gli effetti visivi prodotti distraggono dalla guida, disattivare la funzione MIXTRAX. Vedere Operazioni col pulsante MIXTRAX a pagina

Uso dell’unità S/W UPDATE (aggiornamento del software) Questa funzione viene utilizzata per aggiornare il software Bluetooth di questa unità all’ultima versione. Per informazioni sul software Bluetooth e sull’aggiornamento, visitare il nostro sito Web. ! Non spegnere mai l’unità durante l’aggiornamento del software Bluetooth. 1 Premere M.C. per avviare l’aggiornamento. Per completare l’aggiornamento del software Bluetooth, seguire le istruzioni visualizzate. 1 Premere M.C. per selezionare il passo di sintonizzazione FM. 100 (100 kHz)—50 (50 kHz) Menu di sistema REAR-SP (impostazione dell’uscita posteriore) 1 Premere e tenere premuto SRC/OFF fino a quando l’unità non si spegne. 2 Premere e tenere premuto SRC/OFF fino a visualizzare sul display il menu principale. 3 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare SYSTEM. 4 Ruotare M.C. per selezionare la funzione del menu di sistema. Per ulteriori dettagli, vedere Menu di sistema a pagina 57.

Black plate (60,1) Sezione Uso dell’unità

Collegamenti 1 Utilizzare il cavo AUX per collegare un dispositivo ausiliario. Importante ! Quando si installa questa unità in un veicolo che non dispone della posizione ACC (accessoria) per l’interruttore della chiave di avviamento, se non si collega il cavo rosso a un terminale accoppiato al funzionamento dell’interruttore della chiave di avviamento, la batteria potrebbe scaricarsi. Con posizione ACC Se viene visualizzato un display indesiderato Per disattivare il display indesiderato, utilizzare la procedura descritta di seguito. 1 Premere M.C. per visualizzare il menu principale. 2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare SYSTEM. 3 Ruotare M.C. per visualizzare DEMO OFF, quindi premere per selezionare.

Ruotare M.C. per selezionare YES.

Premere M.C. per selezionare.

STAR Commutazione del display Selezione delle informazioni di testo desiderate 1 Premere DISP per alternare le seguenti impostazioni: ! Nome sorgente ! Nome della sorgente e orologio

Nota Non è possibile selezionare la sorgente AUX se non viene attivata l’impostazione dell’apparecchio ausiliario. Per ulteriori dettagli, vedere AUX (ingresso ausiliario) a pagina 57.

2 Premere SRC/OFF per selezionare AUX come sorgente.

Uso della sorgente AUX Senza posizione ACC ! Se questa unità viene utilizzata in condizione diverse dalle seguenti, potrebbero verificarsi incendi o malfunzionamenti. — Veicoli dotati di batteria da 12 volt e messa a terra negativa. — Altoparlanti con uscita nominale da 50 W e impedenza nominale compresa tra 4 W e 8 W. ! Per evitare rischi di cortocircuito, surriscaldamento o malfunzionamento, accertarsi di seguire le indicazioni riportate di seguito. — Prima dell’installazione, scollegare il morsetto negativo della batteria. — Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere i cavi, avvolgere nastro adesivo attorno agli stessi nei punti in cui entrano in contatto con parti metalliche. — Posizionare tutti i cavi in modo che non possano entrare in contatto con componenti mobili, come la leva del cambio e i binari dei sedili. — Non posizionare i cavi in luoghi soggetti a surriscaldamento, come le bocchette dell’impianto di riscaldamento. — Non collegare il cavo giallo alla batteria facendolo passare attraverso fori nel vano motore. — Rivestire tutti i connettori scollegati con nastro isolante. — Non accorciare i cavi. — Non condividere mai l’alimentazione con altri dispositivi tagliando l’isolante del cavo di alimentazione dell’unità. La capacità di carico di corrente del cavo è limitata. — Utilizzare esclusivamente un fusibile con la portata prescritta. — Non collegare mai direttamente a terra il cavo negativo dell’altoparlante. — Non legare mai assieme cavi negativi di più altoparlanti. ! Quando questa unità è accesa, i segnali di controllo vengono trasmessi dal cavo blu/ bianco. Collegarlo al telecomando del sistema di amplificazione di potenza o al terminale di controllo del relè dell’antenna automatica del veicolo (max. 300 mA 12 V CC). Se il veicolo è dotato di un’antenna a vetro, collegarla al terminale di alimentazione di potenza dell’antenna. ! Non collegare mai il cavo blu/bianco al terminale di alimentazione dell’amplificatore di potenza esterno. Inoltre, non collegarlo mai al terminale di alimentazione dell’antenna automatica. In caso contrario, la batteria potrebbe scaricarsi o potrebbero verificarsi malfunzionamenti. ! Il cavo nero è la messa a terra. I cavi di messa a terra di questa unità e di altre apparecchiature (soprattutto per i prodotti ad alta tensione, quali amplificatori di potenza) devono essere collegati separatamente. In caso contrario, se scollegati accidentalmente, potrebbero provocare incendi o malfunzionamenti. Questa unità ATTENZIONE Utilizzare un cavo USB quando si collega un dispositivo di memoria USB. Il collegamento diretto, senza cavo, di tale dispositivo potrebbe essere pericoloso perché il dispositivo potrebbe sporgere dall’unità.

<QRD3242-A>60 Black plate (61,1) Sezione Installazione Installazione Cavo di alimentazione

Microfono (4 m) Porta USB Ingresso microfono Ingresso cavo di alimentazione Uscita anteriore Uscita posteriore Connettore di ingresso ausiliario (AUX) (connettore stereo da 3,5 mm) Ingresso telecomando cablato È possibile collegare un adattatore per telecomando cablato (venduto a parte). Fusibile (10 A) Uscita Subwoofer Ingresso antenna Cavo USB (1,5 m) Cavo AUX (1,5 m)

1 All’ingresso del cavo di alimentazione 2 A seconda del tipo di veicolo, la funzione di 3 e 5 potrebbe essere diversa. In questo caso, accertarsi di collegare 4 a 5 e 6 a 3. 3 Giallo Riserva (o accessorio) 4 Giallo Collegare al terminale di alimentazione costante 12 V. 5 Rosso Accessorio (o riserva) 6 Rosso Collegare al terminale controllato dall’interruttore di accensione (12 V CC). 7 Collegare insieme i cavi dello stesso colore. 8 Nero (messa a terra telaio) 9 Blu/bianco La posizione dei pin del connettore ISO sarà diversa a seconda del tipo di veicolo. Collegare 9 e b quando il Pin 5 è del tipo controllo antenna. In un altro tipo di veicolo, non collegare mai 9 e b. Note ! Cambiare il menu iniziale dell’unità. Fare riferimento a REAR-SP (impostazione dell’uscita posteriore) a pagina 59. L’uscita subwoofer di questa unità è mono. ! Se si usa un subwoofer da 70 W (2 W), assicurarsi di collegarlo ai fili viola e viola/nero di questa unità. Non collegare niente ai fili verde e verde/nero. Amplificatore di potenza (venduto a parte) Eseguire questi collegamenti quando si usa l’amplificatore opzionale.

a Blu/bianco Collegare al terminale di controllo del sistema dell’amplificatore di potenza (max. 300 mA 12 V CC). b Blu/bianco Collegare al terminale di controllo del relè dell’antenna automatica (max. 300 mA 12 V CC). c Cavi altoparlanti Bianco: Anteriore sinistro + Bianco/nero: Anteriore sinistro * Grigio: Anteriore destro + Grigio/nero: Anteriore destro * Verde: Posteriore sinistro + o subwoofer + Verde/nero: Posteriore sinistro * o subwoofer * Viola: Posteriore destro + o subwoofer + Viola/nero: Posteriore destro * o subwoofer d Connettore ISO In alcuni veicoli, il connettore ISO potrebbe essere diviso in due. In questo caso, accertarsi di collegare entrambi i connettori.

1 Telecomando sistema Collegare al cavo Blu/bianco. 2 Amplificatore di potenza (venduto a parte) 3 Collegare con cavi RCA (venduti a parte) 4 All’uscita posteriore 5 Altoparlante posteriore 6 All’uscita anteriore 7 Altoparlante anteriore 8 All’uscita subwoofer 9 Subwoofer Installazione Importante ! Controllare tutti i collegamenti e i sistemi prima dell’installazione finale. ! Non utilizzare componenti non approvati, poiché potrebbero provocare malfunzionamenti. ! Consultare il rivenditore se l’installazione richiede la trapanatura di fori o altre modifiche del veicolo. ! Non installare questa unità se:

Black plate (62,1) Sezione Installazione

Installazione — potrebbe interferire con il funzionamento del veicolo. — potrebbe procurare lesioni al passeggero in caso di arresto improvviso del veicolo. ! Se si surriscalda il laser a semiconduttore potrebbe subire danni. Non installare questa unità in luoghi soggetti a surriscaldamento, come in prossimità delle bocchette dell’impianto di riscaldamento. ! Le prestazioni ottimali si ottengono quando l’unità viene installata con un’angolazione inferiore a 60°. 60° ! Durante l’installazione, per assicurare la corretta dissipazione del calore quando si utilizza l’unità, accertarsi di lasciare ampio spazio dietro il pannello posteriore e avvolgere eventuali cavi allentati in modo che non ostruiscano le aperture. Lasciare ampio spazio 1 Inserire la fascetta di montaggio nel cruscotto. Se l’unità viene installata in uno spazio poco profondo, utilizzare la fascetta di montaggio fornita. Se dietro l’unità vi è spazio sufficiente, utilizzare la fascetta di montaggio fornita con il veicolo. 2 Assicurare la fascetta di montaggio utilizzando un cacciavite per piegare le linguette metalliche (90°) in posizione.

2 Avvitare una vite su ogni lato per tenere l’unità in posizione.

1 Vite autofilettante (5 mm × 8 mm) 2 Staffa di montaggio 3 Cruscotto o console 1 Guarnizione 2 Linguetta intaccata ! La rimozione del frontalino permette di accedere facilmente alla guarnizione. ! Quando si riapplica la guarnizione, spingere il lato con la linguetta intaccata verso il basso. Utilizzo della staffa inclusa

Rimuovere la guarnizione.

Per montare l’unità è possibile usare anche la staffa inclusa. Controllare per assicurarsi che la staffa inclusa corrisponda al particolare modello di veicolo e quindi attaccarla all’unità come mostrato di seguito. 1 Cruscotto 2 Fascetta di montaggio # Accertarsi che l’unità sia saldamente installata in posizione. Un’installazione instabile potrebbe causare salti audio o altri malfunzionamenti. 2 Inserire le chiavi di estrazione fornite su entrambi i lati dell’unità fino a che non scattano in posizione.

Estrarre l’unità dal cruscotto.

1 Allineare i fori sulla staffa di montaggio con i fori sui lati dell’unità per attaccare alla staffa. Questa unità può essere installata correttamente sia dalla posizione di montaggio anteriore, sia dalla posizione di montaggio posteriore. Durante l’installazione utilizzare componenti disponibili in commercio. Rimozione e reinserimento del frontalino

Rimozione dell’unità Montaggio DIN posteriore 5 cm 5 cm Montaggio DIN anteriore 1 Vite 2 Staffa È possibile rimuovere il frontalino per proteggere l’unità dai furti. Per ulteriori dettagli, vedere Rimozione del frontalino e Reinserimento del frontalino a pagina 48.

<QRD3242-A>62 Black plate (63,1) Sezione Installazione Installazione

2 Installare il microfono sul piantone dello sterzo. Installazione del microfono ATTENZIONE È estremamente pericoloso se il filo di sostegno del microfono si avvolge attorno al piantone dello sterzo o alla leva del cambio. Accertarsi quindi di installare questa unità in modo tale da non ostacolare la guida. Installazione del microfono sull’aletta parasole 1 Inserire il cavo del microfono nella scanalatura.

1 Clip del microfono Installazione del microfono sul piantone dello sterzo 1 Scollegare la base del microfono dalla clip del microfono. Per scollegare la base del microfono dalla clip, far scorrere la base del microfono. 1 Nastro biadesivo 2 Installare il microfono sul lato posteriore del piantone dello sterzo. Italiano Note ! Installare il microfono in una posizione e un orientamento tale da consentire il rilevamento della voce della persona che utilizza il sistema. ! Utilizzare i morsetti venduti separatamente per assicurare il cavo, ove necessario, all’interno del veicolo.

Regolazione dell’angolazione del microfono

1 Cavo del microfono 2 Scanalatura 1 Microfono 2 Clip del microfono 3 Base del microfono 2 Installare la clip del microfono sull’aletta parasole. Con l’aletta parasole piegata verso l’alto, installare la clip del microfono. (Abbassare l’aletta parasole riduce la percentuale di riconoscimento della voce.)

Black plate (64,1) Appendice Informazioni supplementari Risoluzione dei problemi In questo manuale i sintomi dei problemi sono riportati in testo grassetto, mentre le cause sono riportate in testo normale, non rientrato. Il testo normale, ma rientrato indica le azioni da intraprendere. Il display torna automaticamente alla visualizzazione normale. Non è stata eseguita alcuna operazione per 30 secondi. Eseguire nuovamente l’operazione. L’intervallo di riproduzione ripetuta cambia imprevedibilmente. A seconda dell’intervallo di riproduzione ripetuta, l’intervallo selezionato potrebbe cambiare quando si seleziona una cartella o un brano diverso, o quando si procede all’avanzamento rapido/modalità inversa. Selezionare nuovamente l’intervallo di riproduzione ripetuta. I brani di una sottocartella non vengono riprodotti. Non è possibile riprodurre i brani delle sottocartelle se è selezionata l’opzione FLD (ripetizione della cartella). Selezionare un altro intervallo di riproduzione ripetuta. Quando cambia il display, viene visualizzata un’indicazione NO XXXX (ad esempio, NO TITLE). Nel brano non è incorporata alcuna informazione di testo. Modificare la visualizzazione o riprodurre un altro brano/file.

Informazioni supplementari Malfunzionamento dell’unità. Ci sono interferenze. Si utilizza un dispositivo, come un telefono cellulare, che potrebbe provocare interferenze audio. Spostare il dispositivo elettrico che causa interferenze lontano dall’unità. Non si ottiene la riproduzione della sorgente audio Bluetooth. Sul telefono cellulare Bluetooth collegato è in corso una chiamata. La sorgente audio verrà regolarmente riprodotta non appena la conversazione telefonica in corso terminerà. Si stanno eseguendo operazioni con il telefono cellulare Bluetooth collegato. Si suggerisce di non utilizzare telefoni cellulari. È stata fatta, e quindi subito interrotta, una chiamata con il telefono cellulare Bluetooth. Di conseguenza la comunicazione tra il telefono stesso e questa unità non è stata correttamente terminata. Ripristinare la connessione Bluetooth tra il telefono e l’unità. Il dispositivo Bluetooth non può essere accoppiato con questa unità. In qualche modo sono state eliminate le informazioni di questa unità registrate nel dispositivo Bluetooth o quelle del dispositivo Bluetooth registrate in questa unità. Eliminare le informazioni di questa unità registrate nel dispositivo Bluetooth e quelle del dispositivo Bluetooth registrate in questa unità, se non sono già state eliminate. Successivamente, provare a collegare di nuovo il dispositivo Bluetooth a questa unità. Messaggi di errore Se si contatta il rivenditore o il Centro assistenza Pioneer più vicino, accertarsi di annotare il messaggio di errore. I messaggi di errore sono riportati in testo grassetto, mentre le cause sono riportate in testo normale, non rientrato. Il testo normale, ma rientrato indica le azioni da intraprendere. Problemi comuni AMP ERROR L’unità non funziona o l’altoparlante non è collegato correttamente; è stato attivato il circuito di protezione. Controllare il collegamento degli altoparlanti. Se il messaggio non scompare anche dopo aver disattivato e riattivato l’alimentazione, contattare il rivenditore o la stazione assistenza PIONEER più vicino. ERROR Il dispositivo utilizzato non supporta il riconoscimento vocale. Passare a un dispositivo che supporta il riconoscimento vocale. Dispositivo di memoria USB/iPod FORMAT READ A volte si verifica ritardo tra quando la riproduzione viene avviata e quando si inizia a percepire il suono. Attendere che il messaggio scompaia. NO AUDIO Il dispositivo di memoria USB collegato ha la protezione attivata. Seguire le istruzioni del dispositivo di memoria USB per disattivare la protezione. SKIPPED Il dispositivo di memoria USB collegato contiene file protetti da tecnologia DRM. I file protetti vengono saltati. PROTECT Tutti i file sul dispositivo di memoria USB collegato sono protetti da tecnologia DRM. Sostituire il dispositivo di memoria USB.

Il dispositivo USB collegato non è supportato da questa unità. ! Collegare un dispositivo USB compatibile con lo standard MSC (Mass Storage Class). ! Scollegare il dispositivo e sostituirlo con un dispositivo di memoria USB compatibile. CHECK USB Il connettore USB o il cavo USB è in cortocircuito. Verificare che il connettore USB o il cavo USB non sia incastrato o danneggiato. CHECK USB Il dispositivo di memoria USB collegato consuma più della potenza massima consentita. Scollegare il dispositivo di memoria USB e non utilizzarlo. Portare l’interruttore della chiave di avviamento in posizione OFF, quindi su ACC o ON e infine collegare solo dispositivi di memoria USB compatibili. Assenza di brani. Trasferire i file audio nel dispositivo di memoria USB e stabilire il collegamento.

<QRD3242-A>64 Black plate (65,1) Appendice Informazioni supplementari Informazioni supplementari CHECK USB NOT FOUND Linee guida per l’uso corretto L’iPod funziona correttamente ma non si ricarica. Accertarsi che il cavo di collegamento dell’iPod non sia in cortocircuito (ad esempio, bloccato da oggetti di metallo). Dopo aver verificato, portare l’interruttore della chiave di avviamento su OFF e quindi su ON, oppure scollegare l’iPod e collegarlo nuovamente. Non esistono brani correlati. Scaricare i brani sull’iPod. Dispositivo di memoria USB ERROR-19 Errore dell’iPod. Scollegare il cavo dall’iPod. Quando viene visualizzato il menu principale dell’iPod, collegare l’iPod e reimpostarlo. ERROR-10 Caduta di tensione nel modulo Bluetooth di questa unità. Portare l’interruttore della chiave di avviamento in posizione OFF e quindi su ACC o ON. Se il messaggio di errore viene visualizzato dopo aver eseguito queste operazioni, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino. Applicazione NO BT DEVICE GO TO BT MENU TO REGISTER Nessun dispositivo Bluetooth trovato. Seguire le istruzioni visualizzate sullo schermo. I collegamenti tramite hub USB non sono supportati. Non collegare dispositivi diversi dai dispositivi di memoria USB. Durante la guida fissare saldamente il dispositivo di memoria USB. Non lasciar cadere il dispositivo di memoria USB sul fondo della vettura, dove potrebbe incastrarsi sotto il pedale del freno o dell’acceleratore. A seconda del dispositivo di memoria USB, potrebbero verificarsi i problemi seguenti. ! Le operazioni potrebbero risultare diverse. ! Il dispositivo di memoria potrebbe non essere riconosciuto. ! I file potrebbero non essere riprodotti correttamente. ! Il dispositivo potrebbe provocare interferenze audio mentre si ascolta la radio. ERROR-23 Il dispositivo di memoria USB non è formattato in FAT12, FAT16 o FAT32. Il dispositivo di memoria USB deve essere formattato in FAT12, FAT16 o FAT32. CONN. FAILED PRESS BAND KEY TO RETRAY Collegamento Bluetooth non riuscito. Seguire le istruzioni visualizzate sullo schermo. iPod Non lasciare l’iPod in luoghi soggetti a temperature elevate.

DISCONNECTED PRESS BAND KEY TO RETRAY

ERROR-16 La versione del firmware dell’iPod è obsoleta. Aggiornare la versione dell’iPod. Errore dell’iPod. Scollegare il cavo dall’iPod. Quando viene visualizzato il menu principale dell’iPod, collegare l’iPod e reimpostarlo. STOP Nessun brano presente nella lista corrente. Selezionare una lista che contenga brani. Collegamento Bluetooth non riuscito. Seguire le istruzioni visualizzate sullo schermo. CHECK APP Durante la guida fissare saldamente l’iPod. Non lasciar cadere l’iPod sul fondo della vettura, dove potrebbe incastrarsi sotto il pedale del freno o dell’acceleratore. Se il testo salvato sull’iPod non è compatibile, non verrà visualizzato da questa unità. Compatibilità audio compresso (USB) WMA Estensione file: .wma Velocità in bit: da 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR) Frequenza di campionamento: 32 kHz, 44,1 kHz, 48 kHz Windows Mediaä Audio Professional, Lossless, Voice/DRM Stream/Stream con video: Non compatibile MP3 Collegamento all’applicazione non riuscito. Seguire le istruzioni visualizzate sullo schermo. Estensione file: .mp3

Frequenza di campionamento: da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per l’enfatizzazione) L’applicazione non è stata ancora avviata. Seguire le istruzioni visualizzate sullo schermo. Italiano Errore di comunicazione. Eseguire una delle operazioni riportate di seguito. –Portare l’interruttore della chiave di avviamento in posizione OFF e quindi di nuovo su ON. –Scollegare il dispositivo di memoria USB. –Passare a una sorgente diversa. Quindi, tornare alla sorgente USB. Dispositivo Bluetooth Informazioni sulle impostazioni dell’iPod ! Quando un iPod è collegato, questa unità disattiva la funzione EQ (equalizzatore) dell’iPod per ottimizzare l’acustica. Quando si scollega l’iPod, l’impostazione EQ ritorna al valore originale. ! Non è possibile disattivare l’opzione di ripetizione dell’iPod se il dispositivo viene utilizzato con questa unità. L’opzione di ripetizione viene automaticamente modificata su Tutti quando si collega l’iPod a questa unità. Velocità in bit: da 8 kbps a 320 kbps (CBR), VBR Versioni tag ID3 compatibili: 1.0, 1.1, 2.2, 2.3, 2.4 (alla tag ID3 Versione 2.x viene data la priorità rispetto alla Versione 1.x.)

Black plate (66,1) Appendice Informazioni supplementari Compatibilità lista di riproduzione m3u: non compatibile Compatibilità MP3i (MP3 interattivo), mp3 PRO: non compatibile Informazioni supplementari Dispositivo di memoria USB Gerarchia delle cartelle riproducibili: fino a otto livelli (una gerarchia pratica non dovrebbe prevedere più di due livelli.) Cartelle riproducibili: fino a 500 WAV Estensione file: .wav Bit di quantizzazione lineare: 8 e 16 (LPCM), 4 (MS ADPCM) Frequenza di campionamento: da 16 kHz a 48 kHz (LPCM), 22,05 kHz e 44,1 kHz (MS ADPCM) ! Non è possibile utilizzare questa funzione con l’opzione USB MTP. File riproducibili: fino a 15 000 Riproduzione dei file con protezione del copyright: non compatibile Dispositivo di memoria USB partizionato: verrà riprodotta solo la prima partizione riproducibile. In alcuni casi possono intercorrere alcuni istanti prima dell’avvio della riproduzione di file audio su un dispositivo di memoria USB con numerose gerarchie di cartelle. ATTENZIONE Il testo cirillico da visualizzare su questa unità deve essere codificato con uno dei seguenti set di caratteri: ! Unicode (UTF-8, UTF-16) ! Un set di caratteri diverso da Unicode utilizzato in ambiente Windows e impostato come cirillico nell’impostazione multilingue A seconda dell’applicazione utilizzata per codificare i file WMA, questa unità potrebbe non funzionare correttamente. In alcuni casi possono intercorrere alcuni istanti prima dell’avvio della riproduzione di file incorporati con dati immagine o file audio su dispositivi di memoria USB con numerose gerarchie di cartelle.

iPod nano (di settima generazione) iPod nano (di sesta generazione) iPod nano (di quinta generazione) iPod nano (di quarta generazione) iPod nano (di terza generazione) iPod nano (di seconda generazione) iPod nano (di prima generazione) iPhone 5 iPhone 4S iPhone 4 iPhone 3GS iPhone 3G iPhone ! Pioneer non garantisce la compatibilità con tutti i dispositivi di memoria USB e non si assume alcuna responsabilità per l’eventuale perdita di dati da lettori di file multimediali, smart phone o altri dispositivi anche se i dati vengono persi durante l’uso con questa unità. ! Non lasciare dispositivi di memoria USB in luoghi esposti ad alte temperature. Con questa unità, l’utente non può assegnare i numeri alle cartelle e specificare sequenze di riproduzione. Esempio di gerarchia

Livello 1 Livello 2 Livello 3 Livello 4 Gli utenti di iPod dotato di connettore Lightning devono utilizzare il cavo adattatore da Lightning a USB (fornito con l’iPod). Gli utenti di iPod dotato di connettore Dock devono utilizzare il cavo CD-IU51. Consultare il rivenditore per ulteriori dettagli. Per informazioni dettagliate sulla compatibilità di file/formati, vedere i manuali dell’iPod. Audiolibro, Podcast: compatibile Compatibilità iPod L’unità è compatibile esclusivamente con i seguenti modelli di iPod. Compatibile con ! iPod touch (di quinta generazione) ! iPod touch (di quarta generazione) ! iPod touch (di terza generazione) ! iPod touch (di seconda generazione) ! iPod touch (di prima generazione) ! iPod classic ! iPod con video Riproduzione in sequenza dei file audio

A seconda della generazione o della versione dell’iPod, alcune funzioni potrebbero non essere disponibili. Il funzionamento può variare a seconda della versione del software di iPod. Informazioni supplementari Per i nomi dei file (incluse le estensioni) o i nomi delle cartelle, è possibile visualizzare esclusivamente i primi 32 caratteri.

ATTENZIONE Pioneer non si assume alcuna responsabilità per l’eventuale perdita di dati dall’iPod, anche se i dati vengono persi durante l’uso di questa unità. : cartella : file audio compresso da 01 a 05: numero della cartella da 1 a 6: sequenza di riproduzione Dispositivo di memoria USB La sequenza di riproduzione è la stessa della sequenza di registrazione sul dispositivo di memoria USB. Per specificare la sequenza di riproduzione, si consiglia di utilizzare il seguente metodo. 1 Creare un nome file includendo i numeri che specificano la sequenza di riproduzione (ad esempio, 001xxx.mp3 e 099yyy.mp3). 2 Inserire tali file in una cartella. 3 Salvare la cartella contenente i file nel dispositivo di memoria USB. Tuttavia, a seconda dell’ambiente di sistema, potrebbe non essere possibile specificare la sequenza di riproduzione. Per i lettori audio portatili USB, la sequenza è diversa e dipende dal tipo di lettore.

<QRD3242-A>66 Black plate (67,1) Appendice Informazioni supplementari Tabella dei caratteri cirillici D: C D: C D: C D: C D: C

MP3 Androidä La fornitura di questo prodotto prevede il trasferimento di una licenza esclusivamente per uso privato, non-commerciale e non prevede la concessione di una licenza, né implica qualsiasi diritto a utilizzare questo prodotto in qualsiasi trasmissione in diretta commerciale (ovvero, che generi profitti) terrestre, via satellite, cavo e/ o tramite altro mezzo, trasmissioni/diffusioni tramite Internet, Intranet e/o altre reti o in altri sistemi elettronici di distribuzione di contenuti, come applicazioni di trasmissione audio a pagamento o audio-on-demand. Per tali usi è necessaria una licenza specifica. Per dettagli, visitare http://www.mp3licensing.com. Android è un marchio di fabbrica di Google Inc. WMA Profili Bluetooth Per utilizzare la tecnologia wireless Bluetooth, i dispositivi devono essere in grado di interpretare alcuni profili. I seguenti profili sono compatibili con questa unità. ! GAP (Generic Access Profile) ! OPP (Object Push Profile) ! HFP (Hands Free Profile) 1.5 ! PBAP (Phone Book Access Profile) ! A2DP (Advanced Audio Distribution Profile) ! AVRCP (Audio/Video Remote Control Profile) ! SPP (Serial Port Profile) 1.1 Copyright e marchi registrati Bluetooth

Il marchio nominale e il logo Bluetooth sono marchi registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati in licenza da PIONEER CORPORATION. Tutti gli altri marchi registrati e marchi nominali sono marchi dei rispettivi proprietari. Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi. Questo prodotto include tecnologie di proprietà della Microsoft Corporation e non è utilizzbile senza licenza della Microsoft Licensing, Inc. iPod e iPhone iPhone, iPod, iPod classic, iPod nano, e iPod touch sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi. Lightning è un marchio di fabbrica di Apple Inc. “Fatto per l'iPod” e “Fatto per l'iPhone” significano che un accessorio elettronico è stato progettato specificamente rispettivamente per il collegamento con l'iPod o l'iPhone ed è stato certificato dal suo sviluppatore corrispondere agli standard operativi stabiliti da Apple. Apple non può essere considerata responsabile di questo dispositivo o della sua osservanza delle norme di sicurezza e dei vari regolamenti. Tenere presente che l'uso di questo accessorio con l'iPod o l'iPhone può peggiorare le prestazioni wireless. MIXTRAX MIXTRAX è un marchio registrato di PIONEER CORPORATION. Dati tecnici Generali Alimentazione .................. 14,4 V di c.c. (variazioni consentite da 10,8 V a 15,1 V) Messa a terra ................... Negativa Consumo massimo .......... 10,0 A Dimensioni (L × A × P): DIN Unità principale ............... 178 mm × 50 mm × 97 mm Pannello anteriore ............ 188 mm × 58 mm × 15 mm Unità principale ............... 178 mm × 50 mm × 97 mm Pannello anteriore ............ 170 mm × 46 mm × 15 mm Peso ................................ 0,5 kg Audio Potenza d’uscita massima ................................... 50 W × 4 70 W × 1/2 W (per il subwoofer) Potenza d’uscita continua ................................... 22 W × 4 (da 50 Hz a 15 000 Hz, 5% THD, carico 4 W, entrambi i canali) Impedenza di carico ......... 4 W (variazioni consentite da 4 W a 8 W) Livello massimo di uscita ................................... 2,0 V Contorno della sonorità .... +10 dB (a 100 Hz), +6,5 dB (a 10 kHz) (volume: –30 dB) Equalizzatore (equalizzatore grafico a 5 bande): Frequenza ........................ 80 Hz/250 Hz/800 Hz/2,5 kHz/ 8 kHz Gamma di equalizzazione ................................... ±12 dB (a passi di 2 dB) Subwoofer (mono): Frequenze ........................ 50 Hz/63 Hz/80 Hz/100 Hz/ 125 Hz/160 Hz/200 Hz Pendenza ......................... –12 dB per ottava, –24 dB per ottava Guadagno ........................ da +6 dB a –24 dB Fase ................................. Normale e invertita Italiano D: Display C: Carattere Informazioni supplementari USB Specifiche standard USB ................................... USB 2.0 massima velocità Alimentazione massima ... 1 A
