Tipo di prodotto	Autoradio 1 DIN
Marca	Pioneer
Modello	FH-P80BT
Dimensioni (L x A x P)	178 x 50 x 160 mm
Peso	Circa 1,2 kg
Alimentazione	12 V CC (batteria del veicolo)
Consumo elettrico	Max. 10 A (fusibile da 10 A)
Potenza di uscita	50 W max per canale (carico 4 Ω)
Impedenza degli altoparlanti	4 Ω a 8 Ω
Funzioni principali	Lettore CD, sintonizzatore FM/AM, Bluetooth vivavoce, ingresso microfono, comando vocale, IP-BUS
Connettori	Uscite anteriori/posteriori/subwoofer, ingresso microfono, connettore IP-BUS
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Installazione da parte di un professionista; rispettare la polarità; non ostruire le fessure di ventilazione; utilizzare il fusibile adeguato
Pezzi di ricambio e riparabilità	Contattare il servizio post-vendita Pioneer per qualsiasi riparazione
Informazioni generali	Autoradio con kit vivavoce Bluetooth; manuale disponibile online

Domande frequenti - FH-P80BT PIONEER

Come collegare l'autoradio FH-P80BT alla batteria?

Collegare il cavo giallo a una fonte di alimentazione permanente 12 V (batteria) e il cavo rosso a una fonte commutata (ACC). Il cavo nero deve essere collegato a massa del veicolo. Utilizzare un fusibile da 10 A sul cavo giallo. Non collegare mai il cavo blu/bianco a un amplificatore esterno.

Come installare il microfono in dotazione?

Fissare il microfono sul supporto fornito, quindi installare il supporto sul parasole o sulla colonna dello sterzo utilizzando il nastro biadesivo. Orientare il microfono verso il conducente per un migliore riconoscimento vocale. Assicurarsi che il cavo non ostacoli la guida.

Perché l'autoradio non si accende?

Verificare le connessioni di alimentazione: il cavo rosso deve essere su un terminale ACC, il cavo giallo su un'alimentazione permanente. Assicurarsi che il fusibile non sia bruciato. Se il veicolo non ha una posizione ACC, il cavo rosso deve essere collegato a un terminale che rileva l'accensione. Consultare il manuale per maggiori dettagli.

Come collegare un amplificatore esterno?

Utilizzare le uscite preamplificate (uscite RCA) se disponibili. Il cavo blu/bianco dell'autoradio funge da segnale di comando di accensione (max. 300 mA). Non collegarlo mai all'alimentazione dell'amplificatore. Collegare i cavi degli altoparlanti direttamente all'amplificatore.

Quale potenza degli altoparlanti posso utilizzare?

Gli altoparlanti devono avere un'impedenza da 4 Ω a 8 Ω e una potenza nominale di almeno 50 W. L'uso di altoparlanti con impedenza inferiore può danneggiare l'apparecchio. Non mettere mai a massa i cavi degli altoparlanti.

Si può collegare un subwoofer?

Sì, le uscite posteriori possono essere configurate per un subwoofer. I cavi verde (posteriore sinistro) e viola (posteriore destro) sono previsti per questo. Consultare il manuale per attivare la modalità subwoofer nelle impostazioni.

Come regolare l'angolazione del microfono?

L'angolazione del microfono si regola piegando delicatamente il supporto in avanti o indietro. Regolarlo in modo che il microfono sia diretto verso la bocca del conducente per ottimizzare il riconoscimento vocale.

Cosa fare se il suono è debole o distorto?

Verificare i collegamenti degli altoparlanti e l'impedenza (4 a 8 Ω). Assicurarsi che le impostazioni di bilanciamento/fader siano corrette. Se il suono è distorto, ridurre il volume o verificare che gli altoparlanti non siano in cortocircuito. Potrebbe essere necessario un amplificatore esterno.

Come utilizzare la funzione Bluetooth del FH-P80BT?

Attivare il Bluetooth sul telefono e cercare i dispositivi. Selezionare 'Pioneer FH-P80BT' e accoppiare. Il codice PIN predefinito è 0000. Una volta connesso, è possibile effettuare chiamate in vivavoce e ascoltare musica tramite audio Bluetooth.

Dove trovare il manuale di istruzioni completo?

Il manuale completo è disponibile gratuitamente per il download su notice-facile.com. È anche possibile richiedere una traduzione nella propria lingua lasciando il proprio indirizzo email sulla pagina del prodotto.

MANUALE UTENTE FH-P80BT PIONEER

Collegamento delle unità 2

Collegamento del cavo di alimentazione .... 4

Collegamento ad un amplificatore di potenza venduto separatamente 6

Installazione 8

Installazione nel supporto con le staffe laterali 8

Installazione mediante i fori per vite laterali dell'apparecchio 9

Installatione del microfono 10

Quando si installa il microfono sull'alletta parasole 10

Quando si installa il microfono sulla colonna dello sterzo. 10

Regolazione dell'angolo del microfono .... 11

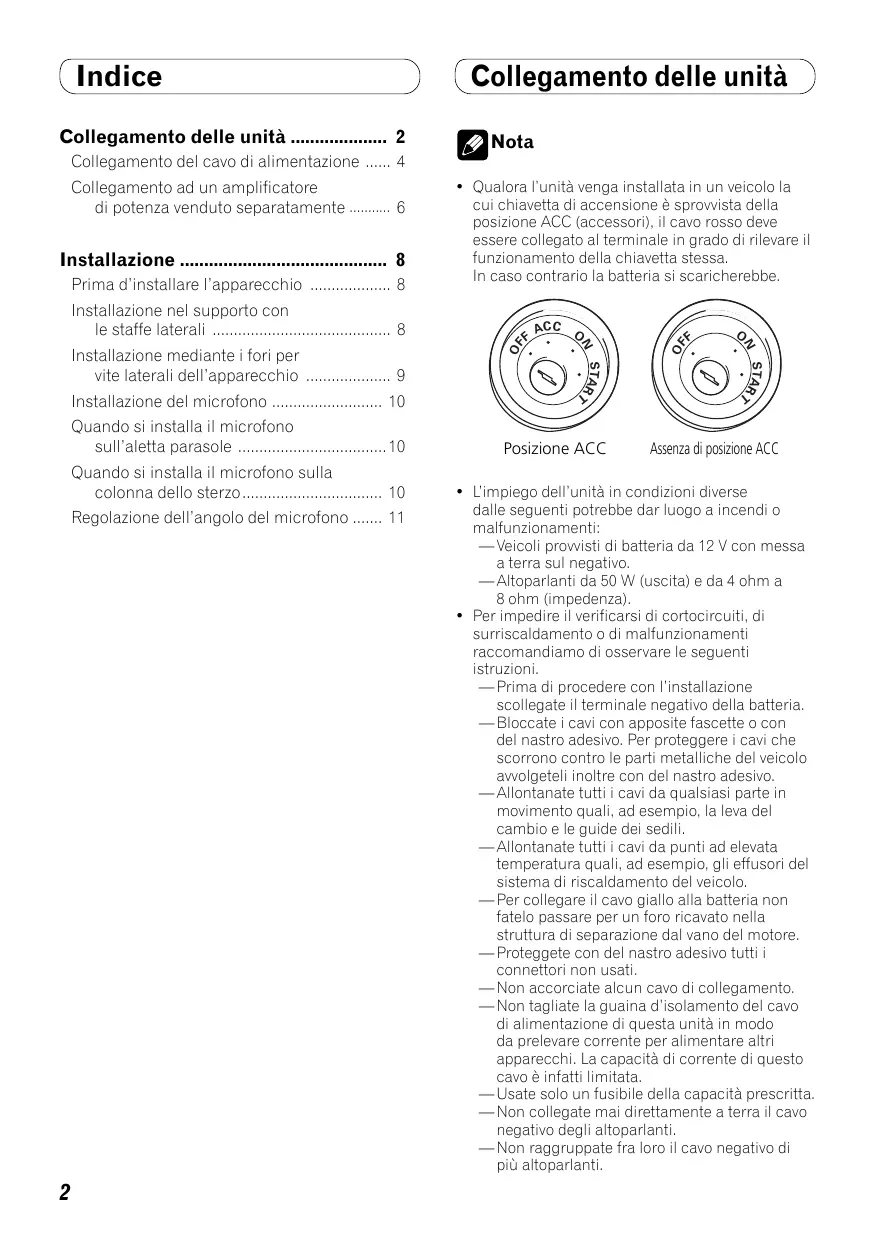

Collegamento delle unità

Nota

• Qualora l'unità venga installata in un veicolo la cui chiavetta di accensione è sprovvista della posizione ACC (accessori), il cavo rosso devese essere collegato al terminale in grado di rilevare il funzionamento della chiavetta stessa. In caso contrario la batteria scaricherebbe.

Posizione ACC

Assenza di posizione ACC

L'impiego dell'unità in condizioni diverse dalles seguente potrebbe dar luogo a incendi o malfunzionamenti:

—Veicoli provvisti di batteria da 12 V con messa a terra sul negativo.
Altoparlanti da 50 W (uscita) e da 4 ohm a 8 ohm (impedenza).

• Per impedire il verificarsi di cortocircuiti, di surriscaldamento o di malfunzionamenti racommandiamo di osservare le seguenti istruzioni.

—Prima di procedere con l'installazione scollegate il terminale negativo della batteria.
—Bloccate i cavi con apposite fascette o con del nastro adesivo. Per proteggere i cavi che scorrono contro le parti metalliche del veicolo avolgeteli inoltre con del nastro adesivo.
—Allontanate tutti i cavi da qualsiasi parte in movimento quali, ad esempio, la leva delchio e le guide dei sedili.
—Allontanate tutti i cavi da punti ad elevata temperatura quali, ad esempio, gli effusitori delsystema di riscaldamento del veicolo.
—Per collegare il cavo giallo alla batteria non fatelo passare per un foro ricavato nella struttura di separazione dal vano del motore.
Proteggete con del nastro adesivo tutti i connettori non usati.
Non accorricate alcun cavo di collegamento.
Non tagliate la guaina d'isolamento del cavo di alimentazione di questa unità in modo da prelevare corrente per alimentare altri apperecchi. La capacité di corrente di quello cavo è infatti limitata.
—Usate solo un fusibile della capacité prescritta.
Non collegiate mai direttamente a terra il cavo negativo degli altoparlanti.
Non raggruppate fra loro il cavo negativo di più altoparlanti.

Collegamento delle unità

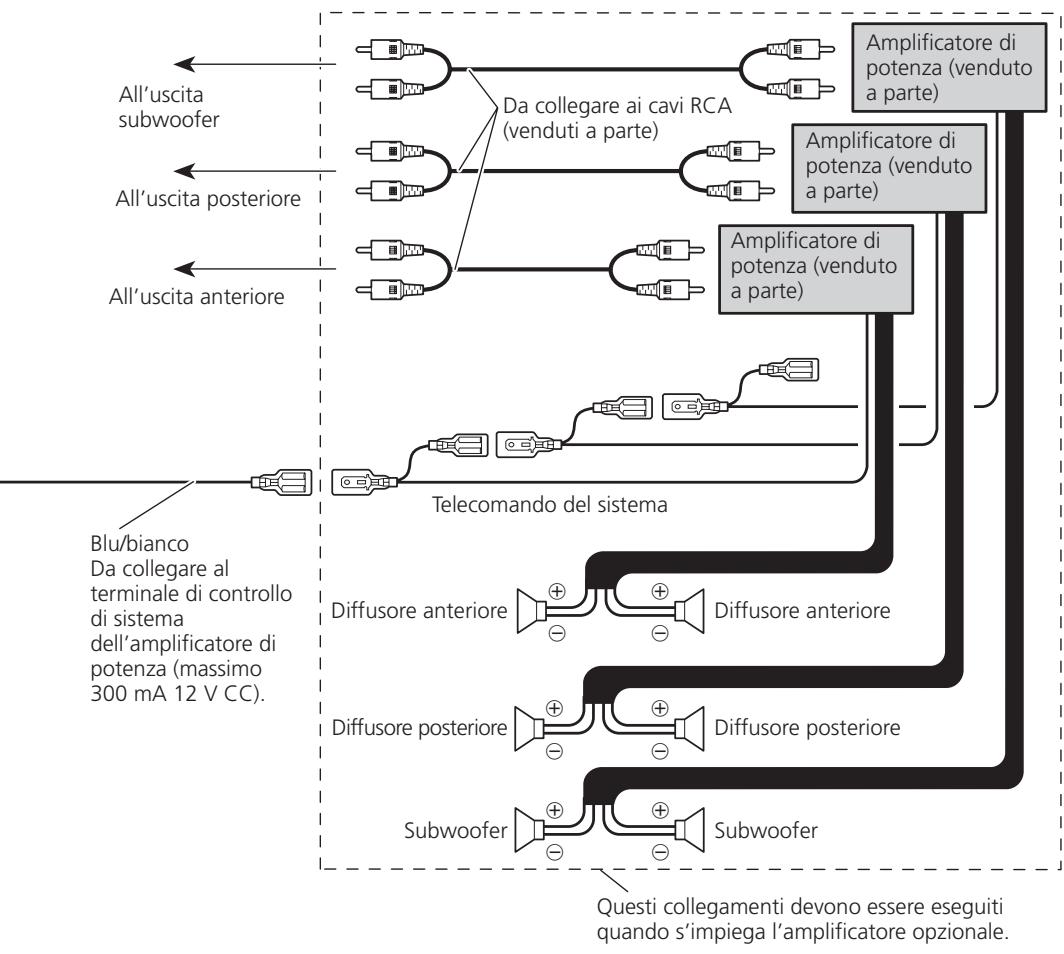

• Quando l'unità è accesa il segnale di controllo è posto in uscita atraverso il cavo blu/bianco. Collegatelo al telecomando di un amplificatore di potenza esterno o al terminale di controllo del relé dell'antenna automatica del veicolo (massimo 300mA e 12 V CC). Se il veicolo è provistò di un'antenna a vetro collegatela al terminale di alimentazione del relativo booster.
  Non collegate il cavo blu/bianco al terminale di alimentazione dell'amplificatore di potenza esterno. Non collegatelo inoltre al terminale di alimentazione dell'antenna. In caso contrario la batteria si scaricherebbe oppure si potrebbero verificare dei malfunzionamenti.
• I connettori IP-BUS sono codificati a colore. É pertanto necessario collegarli a connettori dello stesso colore.
• Il cavo zero va usato solo per la messa a terra. Questo cavo e il cavo di messa a terra di altri appearecchi (in particolare quelli ad alta corrente quali gli amplificatori di potenza) devono essere collegati separatamente. In caso contrario, quala si scolleghino accidentallymente, si potrebbero verificare incendi o malfunzionamenti.

Collegamento del cavo di alimentazione

In funzione del tipo di veicolo le funzione di 3^ e di 5^ potrebbe differire. In tal caso collegare 2^ a 5^ e 4^ a 3^ .

Nota

Collegare fra loro i cavi di uguale colore.

Capocorda (1*)

Non delve essere rimosso quando non si impiega?\ questo connettore.

Giallo (3*) Retromarcia (o accessorio)

Rosso (5*) Accessorio (o retromarcia)

Multilettore CD (venduto a parte)

Uscita anteriore Uscita posteriore Uscita del subwoofer

Presa d'antenna

Cavo IP-BUS

Giallo (2^*)

Da collegare al terminalecostamente alimentato a 12 V.

Rosso (4^*)

Da collegare al terminale controllato alla chiavetta di accensione (12 V CC).

Arancione/bianco
Collegare al terminale dell'interruttore d'illuminazione.

Nero (messa a terra sulla carrozzaeria)
Da collegare in un punto metallico pulito e non verniciato.

Connettore ISO

Nota

In alcuni veicoli il connettore ISO potrebbe essere separato in due. In tal caso è necessario collegare entrambi.

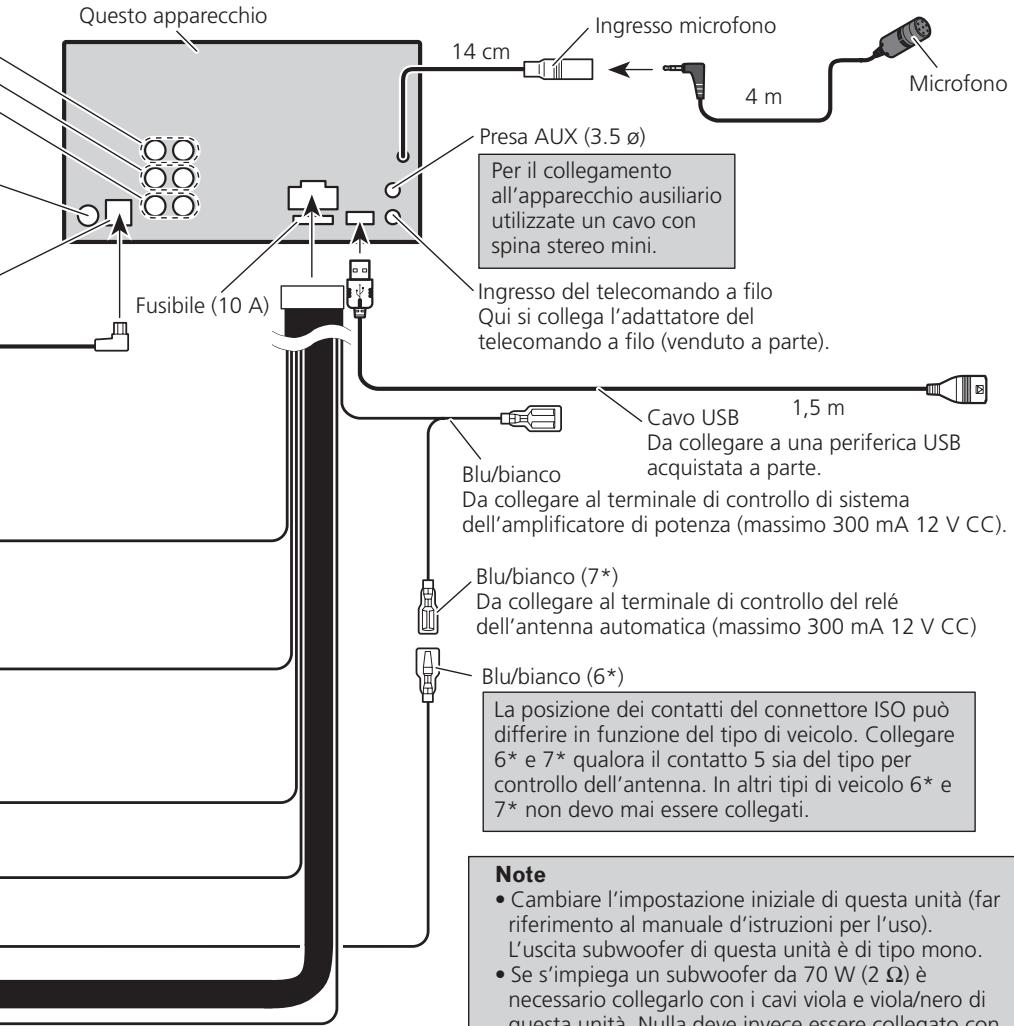

Giallo/hero

Questo cavo deve essere collegato al cavo di silenziamento audio dell'apparecchio provvisto della funzione di silenziamento, qualora sa effettivamente utilizzato. In caso contrario, non collegare affatto il cavo di selinziamento audio.

Cavi altoparlanti

Bianco: Anteriore sinistro

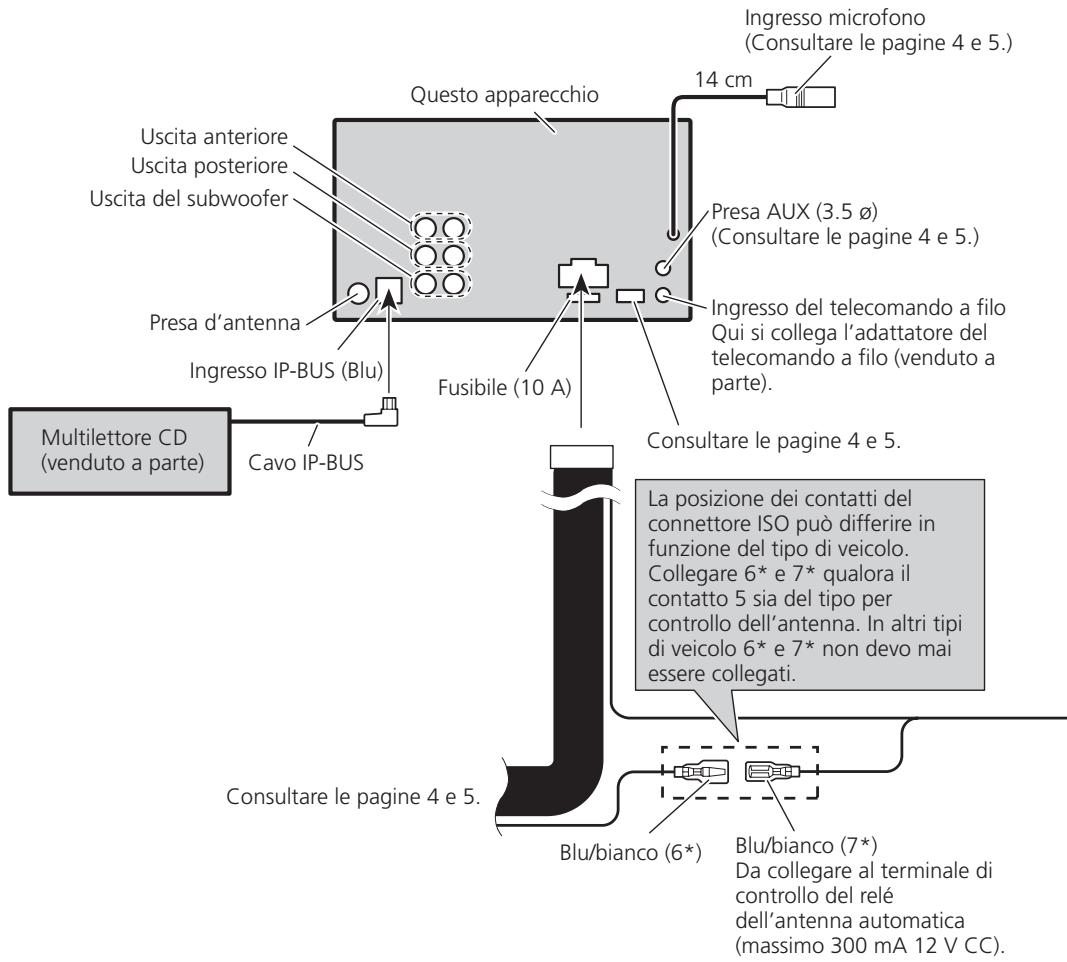

Collegamento ad un amplificatore di potenza venduto separamente

Nota

• Prima dell'installazione finale vi racommando di verificare tutti i sistemi coinvolti e le relative connessioni.
  Non fate mai uso di parti non autorizzate. Esse potrebbero infatti dar luogo a malfunzionamenti.
• Qualora l'installatione richieda I'esecuzione di fori oppure di modifiche al veicolo, rivolgetevi innanzi tutto al vostro rivenditore.
  Non installate但这a unita ove: possa interferire con la guida del veicolo. possa causare il ferimento dei passeggeri in caso di brusca frenata.
  Non installare il display in ubicazioni in cui potrebbe (i) limitare la visuale del guidatore, (ii) limitare le prestazioni dei sistemi operativi o delle funazionalità di sicurezza del veicolo, inclusi gli air bag, i tasti per le lucidi di emergenza o (iii) limitare l'abilità del guidatore a controllare il veicolo in modo sicuro.
• Il laser a semiconducttre si potrebbe danneggiare in caso di surriscaldamento. Installate pertanto l'unità lontano dai punti ad elevata temperatura quali, ad esempio, gli effusori del systema di riscaldamento del veicolo.
• Le prestazioni migliori si ottengono quando s'installa l'unità secondo un angolo di ampiezza inferiore a 60^ .

• Per assicurare un'adeguata dispersione del calorie dell'apparecchio nel corso del suo utilizzo, durante l'installazione si raccomanda di lasciare ampio spazio dio tetro il pannello posteriori e di avolgere i cavi allentati affinché non ostriscano le bocche di ventilazione.

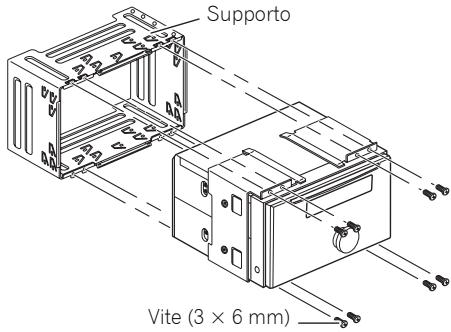

Rimuovere il supporto.

Per rimuoverlo è necessario allentare le viti da 3 × 6 ~mm .

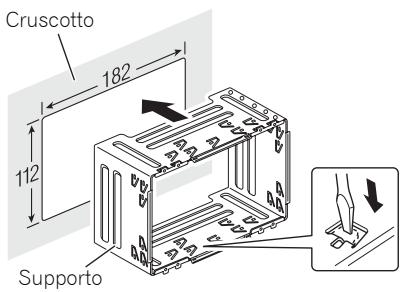

Installazione nel supporto con le staffe laterali

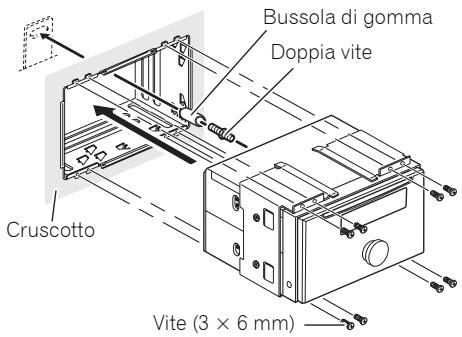

1. Inserire il supporto nel cruscotto.

Dopo aveo inserto il supporto nel crucotto si devono piegare le linguette più appropriate allo spessore di quest'ultimo (esso deve essere installato quando più saldamente possibile usando le linguette superiore e inferiori. Per rendere salda l'installazione le linguette devono essere piegate di 90 gradi).

Installazione

1. Installare l'apparecchio e serrare le viti.

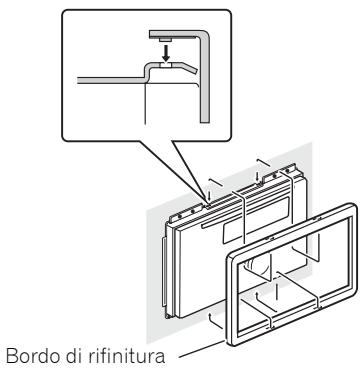

1. Applicare il bordo di rifinitura.

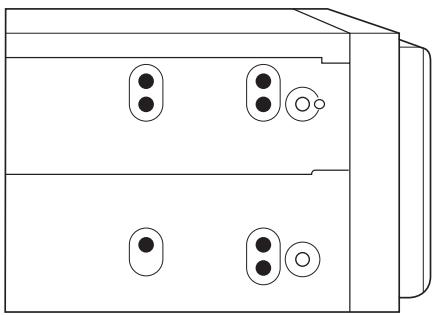

Installazione mediante i fori per vite laterali dell'apparecchio

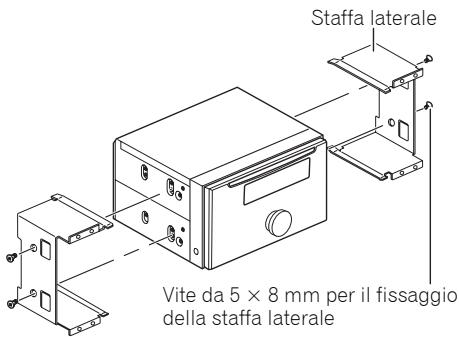

1. Rimuovere le staffe laterali.

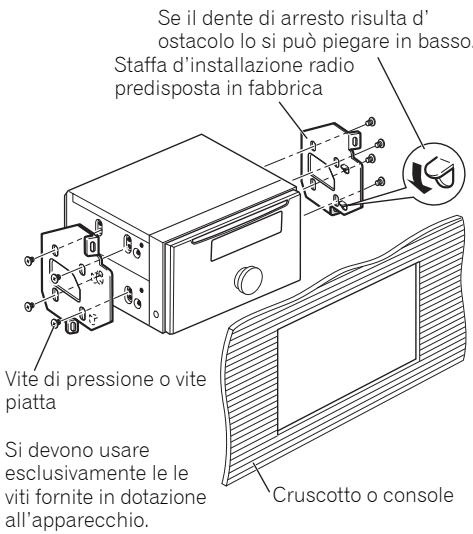

1. Fissaggio dell'apparecchio alle staffe d'installazione radio predisiste in fabbrica.

Posizione l'apparecchio in modo che i fori per vite risultino allineati a quelli della staffa, serrando quando tre o quattro viti per lato.

Nota

In alcuni veicoli si potrebbe creare uno spazio vuoto tra l'appareccchio e il cruscotto. In tal caso per chiudero si suggerisce di usare la cornice fornita in dotazione.

Installazione

Installazione del microfono

Note sull'installazione

Installare il microfono in una posizione e con un orientamento che permettano una Buona captazione della voce della persona che controllinga il system di navigazione tramite la voce.

PRECAUZIONE

Estemamente pericoloso lasciare che il cavo del microfono si impigli nella colonna dello sterzo o nella leva delchio.

Assicurarsi di installare l'unità in modo tale da non ostacolare la guida.

Quando si installs il microfono sull'aletta parasole

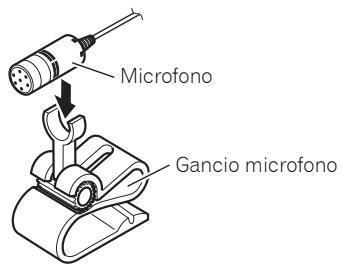

1. Installare il microfono sul gancio microfono.

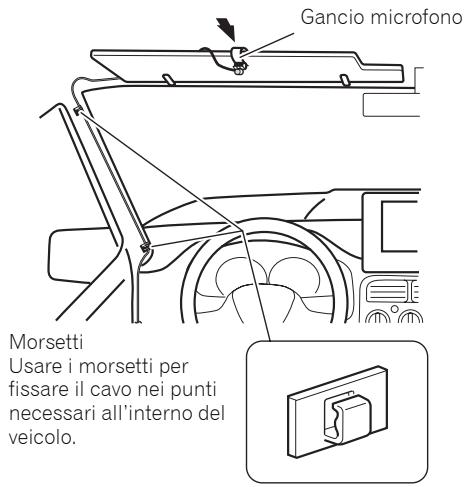

2. Installare il gancio microfono sull'aletta parasole.

Installare il gancio microfono tenendo l'aletta parasole alzata. (Alzano l'aletra parasole si riduce il tasso di riconoscimento delle operazioni tramite voce.)

Quando si installa il microfondo sulla colonna dello sterzo

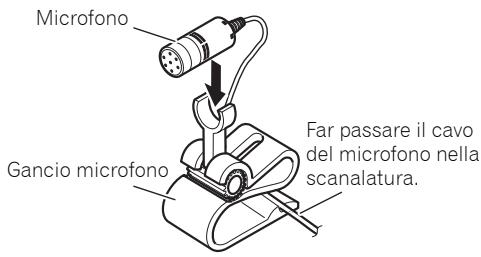

1. Installare il microfono sul gancio microfono.

Installazione

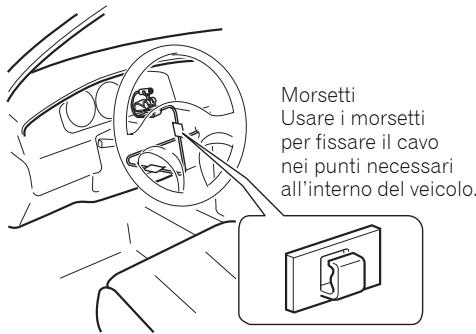

2. Installare il gancio microfono sulla colonna dello sterzo.

Nastro biadesivo

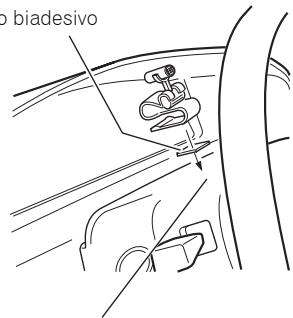

Installare il gancio microfono sul retro della colonna dello sterzo.

Regolazione dell'angolo del microfono

L'angolo del microfono è regolabile ruotando all'indietro o in avanti l'angolo del gancio microfono.
