BEDIENUNGSANLEITUNG FH-P80BT PIONEER

• Einbauverfahren p. 8
• Vor der Installation dieses Geräts p. 8
• Installation mit der Halterung und Seitenhalterung p. 8
• Einstellung des Mikrofonwinkels p. 11

Installation mit Hilfe der Schraubenlöcher an den Seiten des Geräts ......................... 9

• Wenn dieses Gerät in einem Auto eingebaut wird, as auf dem Zündschalter keine ACC (Zubehör)Position hat, sollte die rote Leitung des Geräts an eine Klemme angeschlossen werden, die die Position des Zündschalters erfassen kann. Anderenfalls kann die Autobatterie entleert werden.

Anschluss an einen getrennt erhältlichen Leistungsverstärker ........................................ 6 Hinweise

Anschließen der Geräte ....................... 2 Anschließen der Geräte

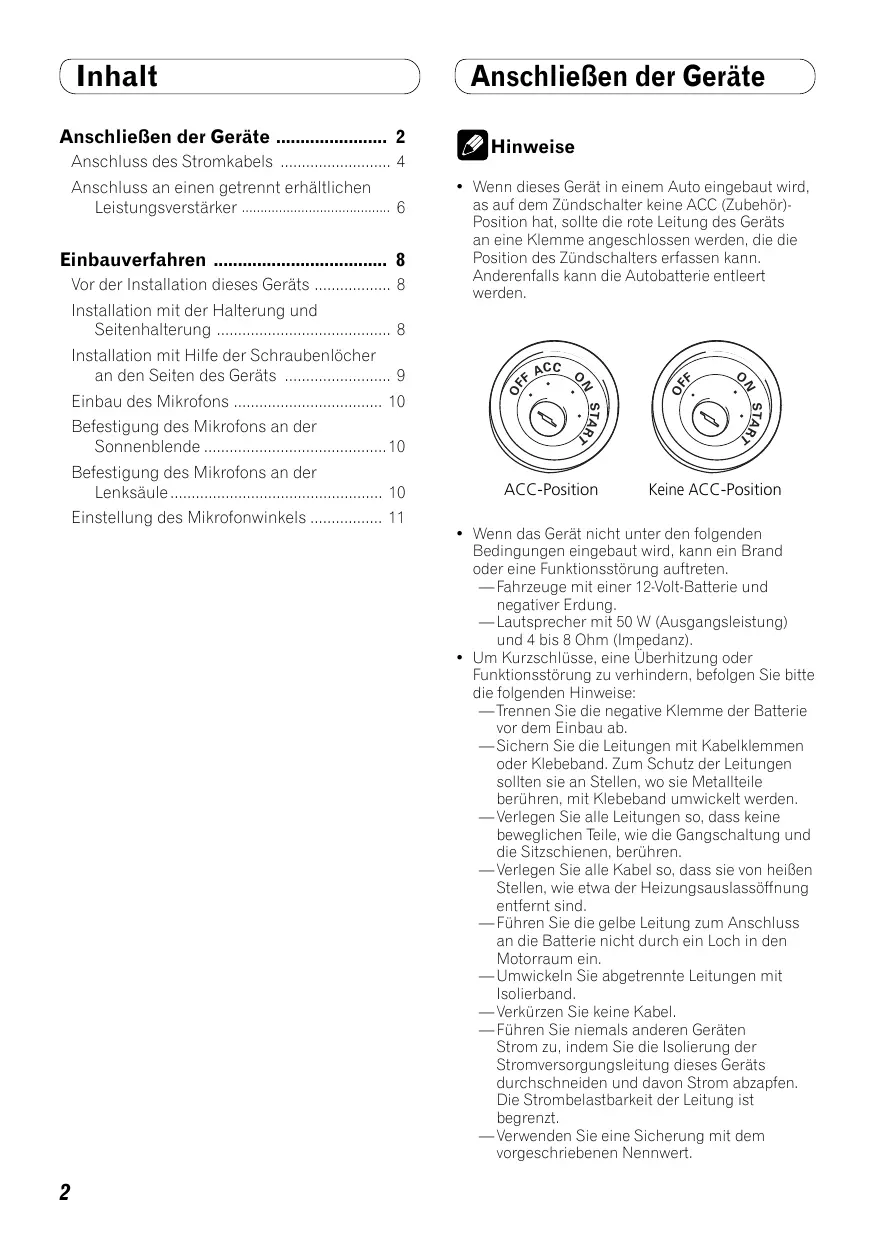

Inhalt Keine ACC-Position

• Wenn das Gerät nicht unter den folgenden Bedingungen eingebaut wird, kann ein Brand oder eine Funktionsstörung auftreten. — Fahrzeuge mit einer 12-Volt-Batterie und negativer Erdung. — Lautsprecher mit 50 W (Ausgangsleistung) und 4 bis 8 Ohm (Impedanz).
• Um Kurzschlüsse, eine Überhitzung oder Funktionsstörung zu verhindern, befolgen Sie bitte die folgenden Hinweise: — Trennen Sie die negative Klemme der Batterie vor dem Einbau ab. — Sichern Sie die Leitungen mit Kabelklemmen oder Klebeband. Zum Schutz der Leitungen sollten sie an Stellen, wo sie Metallteile berühren, mit Klebeband umwickelt werden. — Verlegen Sie alle Leitungen so, dass keine beweglichen Teile, wie die Gangschaltung und die Sitzschienen, berühren. — Verlegen Sie alle Kabel so, dass sie von heißen Stellen, wie etwa der Heizungsauslassöffnung entfernt sind. — Führen Sie die gelbe Leitung zum Anschluss an die Batterie nicht durch ein Loch in den Motorraum ein. — Umwickeln Sie abgetrennte Leitungen mit Isolierband. — Verkürzen Sie keine Kabel. — Führen Sie niemals anderen Geräten Strom zu, indem Sie die Isolierung der Stromversorgungsleitung dieses Geräts durchschneiden und davon Strom abzapfen. Die Strombelastbarkeit der Leitung ist begrenzt. — Verwenden Sie eine Sicherung mit dem vorgeschriebenen Nennwert. Anschließen der Geräte

— Schließen Sie das negative Lautsprecherkabel nie direkt an die Erdung an. — Bündeln Sie nie die negativen Kabeln mehrerer Lautsprecher. Das Steuersignal wird über das blaue/ weiße Kabel ausgegeben, wenn dieses Geräts eingeschaltet wird. Schließen Sie es an eine System-Fernbedienung eines externen Leistungsverstärkers oder an die Autoantennenrelais-Steuerungsklemme des Fahrzeugs an (max. 300 mA, 12 V Gleichspannung). Wenn das Fahrzeug mit einer Fensterantenne ausgestattet ist, schließen Sie es an die AntennenverstärkerStromversorgungsklemme an. Schließen Sie das blaue/weiße Kabel nie an die Leistungsklemme des Verstärkers an. Außerdem darf das blaue/weiße Kabel nicht an die Leistungsklemme der Auto-Antenne angeschlossen werden. Ein solcher Anschluss könnte zu einer Belastung der Batterie führen und Funktionsstörungen verursachen. Die IP-BUS-Leitungen sind farbcodiert. Achten Sie immer darauf, Leitungen derselben Farbe miteinander zu verbinden. Das schwarze Kabel ist das Erdungskabel. Dieses Kabel ist getrennt von der Erde von HochstromGeräten, wie z. B. Leistungsverstärkern, zu erden. Anderenfalls besteht die Gefahr einer Beschädigung der Geräte oder eines Brandes, falls die Erdungsstelle versehentlich abgetrennt wird.

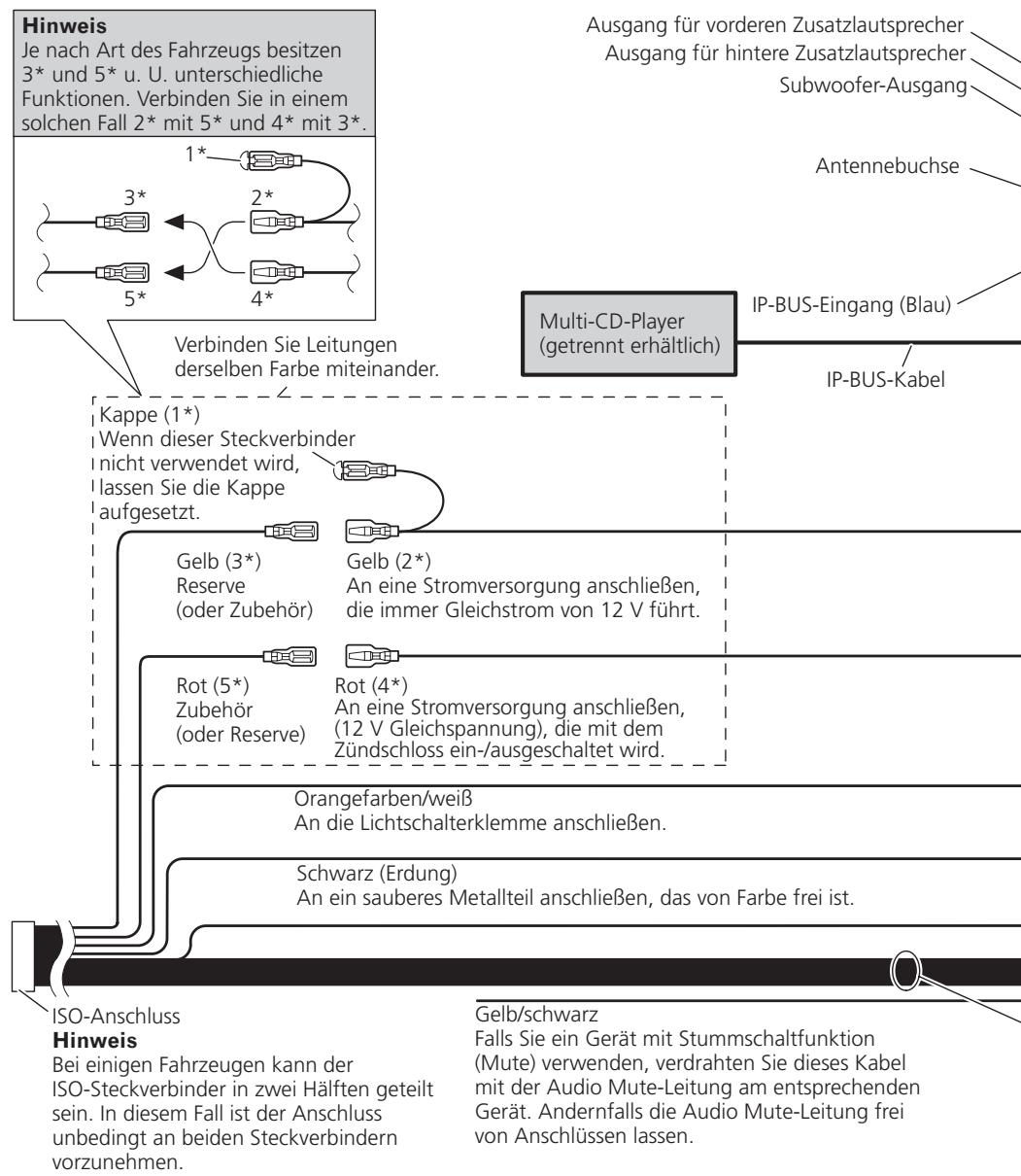

Anschließen der Geräte Anschluss des Stromkabels Hinweis Je nach Art des Fahrzeugs besitzen 3* und 5* u. U. unterschiedliche Funktionen. Verbinden Sie in einem solchen Fall 2* mit 5* und 4* mit 3*.

Verbinden Sie Leitungen derselben Farbe miteinander. Ausgang für vorderen Zusatzlautsprecher Ausgang für hintere Zusatzlautsprecher Subwoofer-Ausgang Antennebuchse Multi-CD-Player (getrennt erhältlich) IP-BUS-Eingang (Blau) IP-BUS-Kabel Kappe (1*) Wenn dieser Steckverbinder nicht verwendet wird, lassen Sie die Kappe aufgesetzt. Gelb (3*) Reserve (oder Zubehör) Rot (5*) Zubehör (oder Reserve) Gelb (2*) An eine Stromversorgung anschließen, die immer Gleichstrom von 12 V führt. Rot (4*) An eine Stromversorgung anschließen, (12 V Gleichspannung), die mit dem Zündschloss ein-/ausgeschaltet wird. Orangefarben/weiß An die Lichtschalterklemme anschließen. Schwarz (Erdung) An ein sauberes Metallteil anschließen, das von Farbe frei ist. ISO-Anschluss Hinweis Bei einigen Fahrzeugen kann der ISO-Steckverbinder in zwei Hälften geteilt sein. In diesem Fall ist der Anschluss unbedingt an beiden Steckverbindern vorzunehmen.

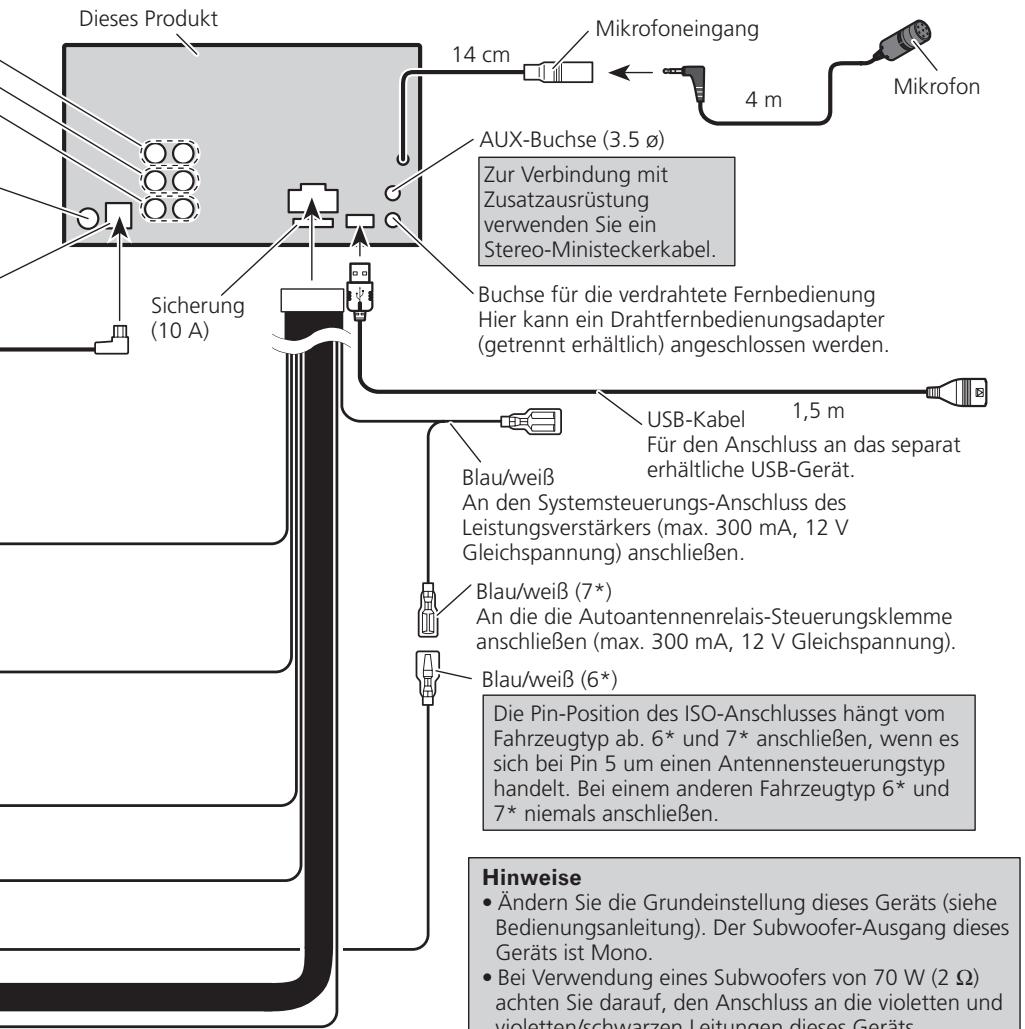

Gelb/schwarz Falls Sie ein Gerät mit Stummschaltfunktion (Mute) verwenden, verdrahten Sie dieses Kabel mit der Audio Mute-Leitung am entsprechenden Gerät. Andernfalls die Audio Mute-Leitung frei von Anschlüssen lassen. Anschließen der Geräte Dieses Produkt Mikrofoneingang 14 cm

Mikrofon AUX-Buchse (3.5 ø) Zur Verbindung mit Zusatzausrüstung verwenden Sie ein Stereo-Ministeckerkabel. Buchse für die verdrahtete Fernbedienung Hier kann ein Drahtfernbedienungsadapter (getrennt erhältlich) angeschlossen werden. Deutsch Sicherung (10 A) 1,5 m USB-Kabel Für den Anschluss an das separat erhältliche USB-Gerät. Blau/weiß An den Systemsteuerungs-Anschluss des Leistungsverstärkers (max. 300 mA, 12 V Gleichspannung) anschließen. Blau/weiß (7*) An die die Autoantennenrelais-Steuerungsklemme anschließen (max. 300 mA, 12 V Gleichspannung). Blau/weiß (6*) Die Pin-Position des ISO-Anschlusses hängt vom Fahrzeugtyp ab. 6* und 7* anschließen, wenn es sich bei Pin 5 um einen Antennensteuerungstyp handelt. Bei einem anderen Fahrzeugtyp 6* und 7* niemals anschließen. Hinweise

• Ändern Sie die Grundeinstellung dieses Geräts (siehe Bedienungsanleitung). Der Subwoofer-Ausgang dieses Geräts ist Mono.
• Bei Verwendung eines Subwoofers von 70 W (2 Ω) achten Sie darauf, den Anschluss an die violetten und violetten/schwarzen Leitungen dieses Geräts herzustellen. Stellen Sie keinen Anschluss mit den grünen und grünen/schwarzen Leitungen her. Lautsprecherzuleitungen Weiß: Vorne links Weiß/Schwarz: Vorne links Grau: Vorne rechts Grau/Schwarz: Vorne rechts Grün: Hinten links oder Subwoofer Grün/Schwarz: Hinten links oder Subwoofer Violett: Hinten rechts oder Subwoofer Violett/Schwarz: Hinten rechts oder Subwoofer

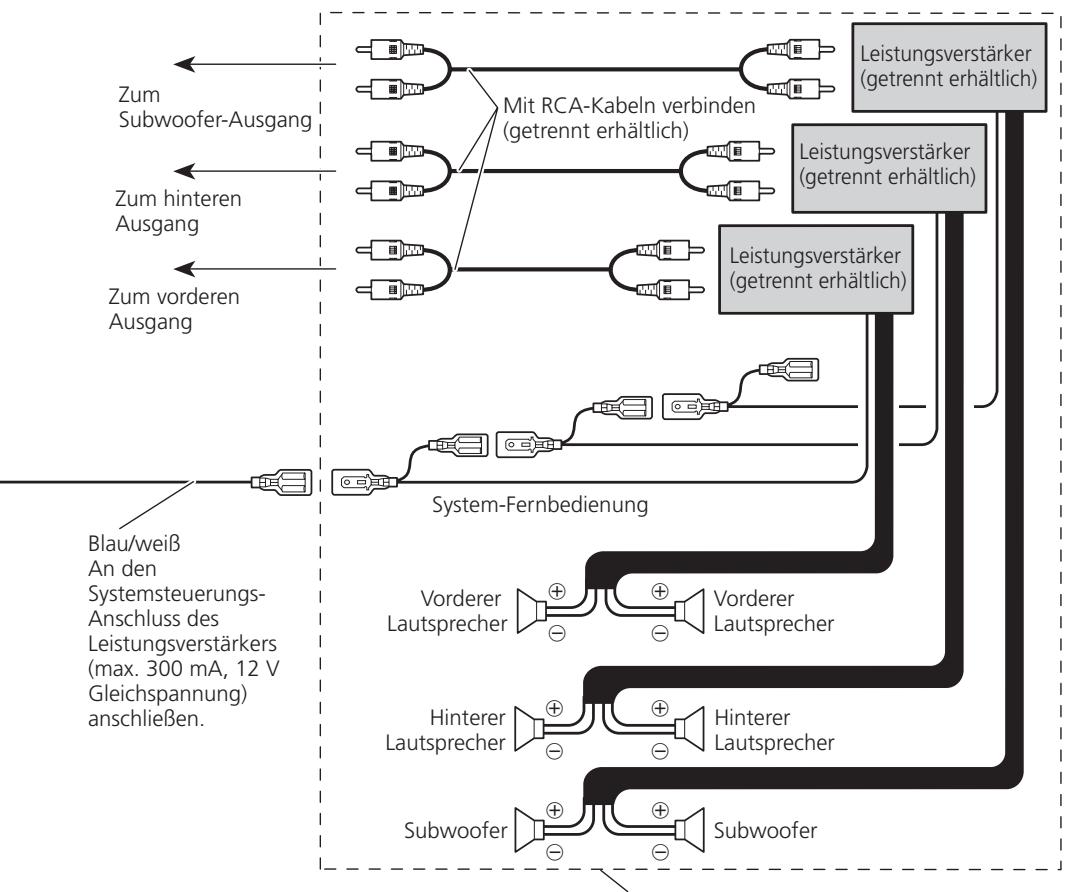

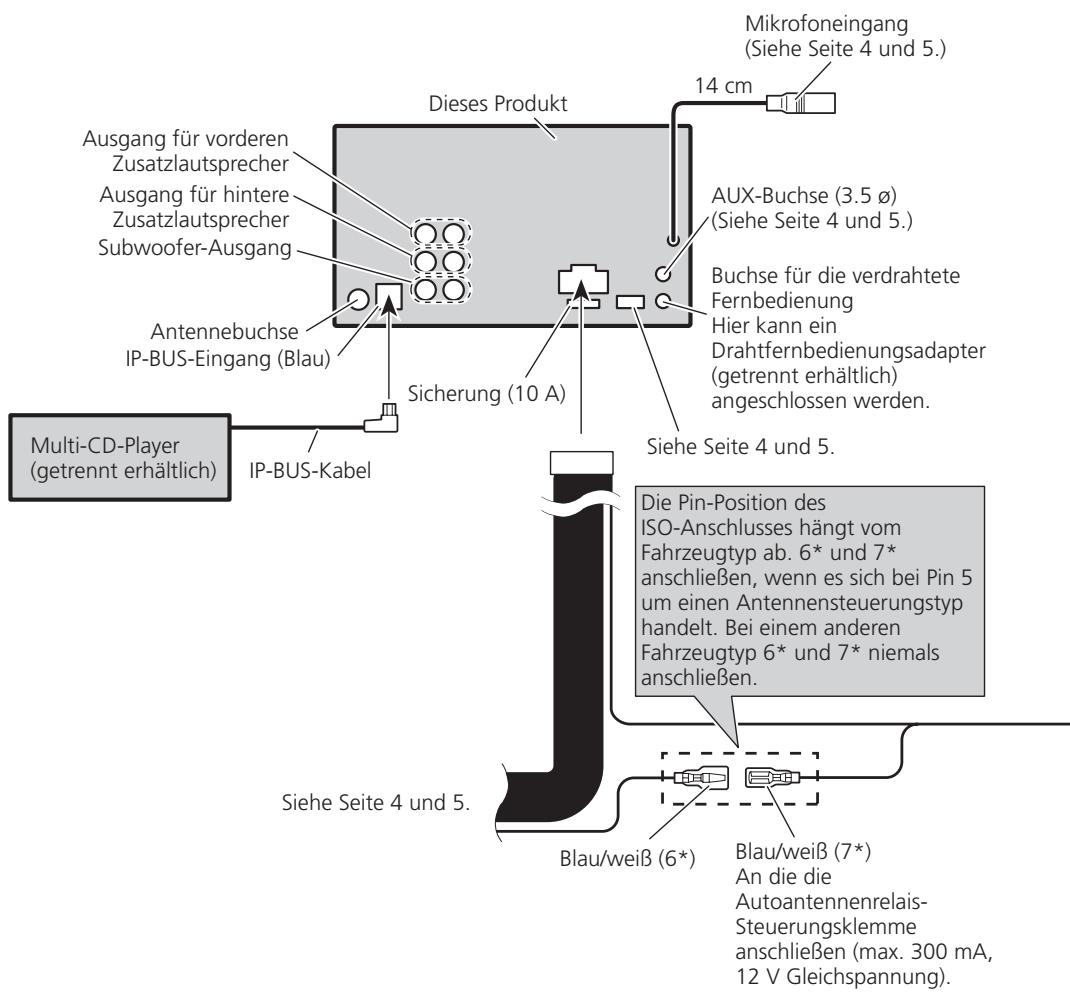

Anschließen der Geräte Anschluss an einen getrennt erhältlichen Leistungsverstärker Mikrofoneingang (Siehe Seite 4 und 5.) Dieses Produkt 14 cm Ausgang für vorderen Zusatzlautsprecher Ausgang für hintere Zusatzlautsprecher Subwoofer-Ausgang AUX-Buchse (3.5 ø) (Siehe Seite 4 und 5.) Buchse für die verdrahtete Fernbedienung Hier kann ein Drahtfernbedienungsadapter (getrennt erhältlich) angeschlossen werden. Antennebuchse IP-BUS-Eingang (Blau) Sicherung (10 A) Multi-CD-Player (getrennt erhältlich) Siehe Seite 4 und 5. IP-BUS-Kabel Die Pin-Position des ISO-Anschlusses hängt vom Fahrzeugtyp ab. 6* und 7* anschließen, wenn es sich bei Pin 5 um einen Antennensteuerungstyp handelt. Bei einem anderen Fahrzeugtyp 6* und 7* niemals anschließen. Siehe Seite 4 und 5. Blau/weiß (6*)

Blau/weiß (7*) An die die AutoantennenrelaisSteuerungsklemme anschließen (max. 300 mA, 12 V Gleichspannung). Anschließen der Geräte Deutsch Zum Subwoofer-Ausgang Leistungsverstärker (getrennt erhältlich) Mit RCA-Kabeln verbinden (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) Zum hinteren Ausgang Leistungsverstärker (getrennt erhältlich) Zum vorderen Ausgang System-Fernbedienung Blau/weiß An den SystemsteuerungsAnschluss des Leistungsverstärkers (max. 300 mA, 12 V Gleichspannung) anschließen. Vorderer Lautsprecher Hinterer Lautsprecher Subwoofer

Vorderer Lautsprecher Hinterer Lautsprecher Subwoofer Bei Gebrauch des optionalen Verstärkers diese Anschlüsse vornehmen.

Einbauverfahren Vor der Installation dieses Geräts Hinweise

• Überprüfen Sie alle Anschlüsse und Systeme, bevor Sie das Gerät endgültig einbauen.
• Verwenden Sie keine unautorisierten Teile. Die Verwendung von unautorisierten Teilen kann zu Funktionsstörungen führen.
• Wenden Sie sich an Ihren Fachhändler, wenn zum Einbau des Geräts Löcher gebohrt oder andere Veränderungen an Ihrem Auto vorgenommen wenden müssen.
• Bauen Sie das Gerät nicht an einer Stelle ein, wo: — es den Fahrer beim Fahren behindert. — es den Beifahrer bei plötzlichem Bremsen verletzen kann.
• Bringen Sie das Display nicht an Orten an, wo es (i) die Sicht des Fahrers behindern, (ii) die Funktionen des Fahrzeugbetriebssystems oder der Sicherheitseinrichtungen, einschließlich der Airbags und Warnblinkanlagenschalter stören, oder (iii) die Fähigkeit des Fahrers zur sicheren Lenkung des Fahrzeugs beeinträchtigen kann.
• Der Halbleiterlaser wird bei Überhitzung beschädigt. Bauen Sie das Gerät daher nicht an einer Stelle ein, wo es heiß wird, z. B. in der Nähe einer Heizungsauslassöffnung.
• Die optimale Leistung wird erzielt, wenn der Einbauwinkel nicht mehr als 60° beträgt.

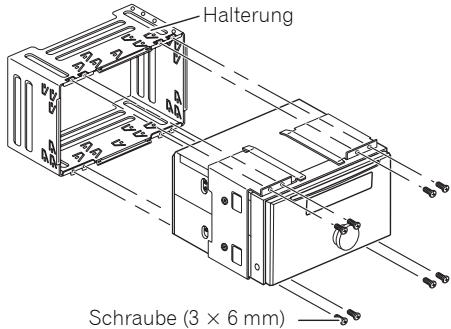

• Entfernen Sie die Halterung. Lockern Sie die Schrauben (3 × 6 mm), um die Halterung zu entfernen. Halterung Schraube (3 × 6 mm) Installation mit der Halterung und Seitenhalterung

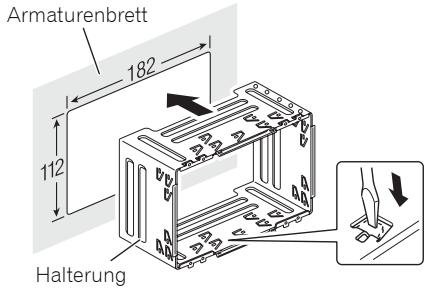

1. Setzen Sie die Halterung in das

Armaturenbrett ein. Nachdem Sie die Halterung in das Armaturenbrett eingeführt haben, wählen und verbiegen Sie die Laschen, die für die Dicke des Armaturenbrettmaterials geeignet sind. (Setzen Sie dieses Gerät so fest wie möglich mit Hilfe der oberen und unteren Laschen ein. Um dieses Gerät zu sichern, verbiegen Sie die Laschen um 90 Grad.) Armaturenbrett

• Damit die bei Betrieb dieses Geräts entwickelte Wärme richtig abgeleitet werdenkann, sorgen Sie beim Einbau dafür, dass ausreichend Platz hinter der Rückwand bleibt, und wickeln Sie lockere Kabel so, dass diesekeine Öffnungen blockieren können. Armaturenbrett Reichlich Platz lassen 5cm 10cm

Halterung Einbauverfahren

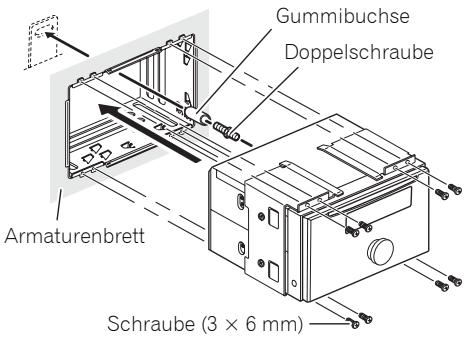

2. Setzen Sie dieses Gerät ein, und

ziehen Sie die Schrauben fest. Gummibuchse Doppelschraube

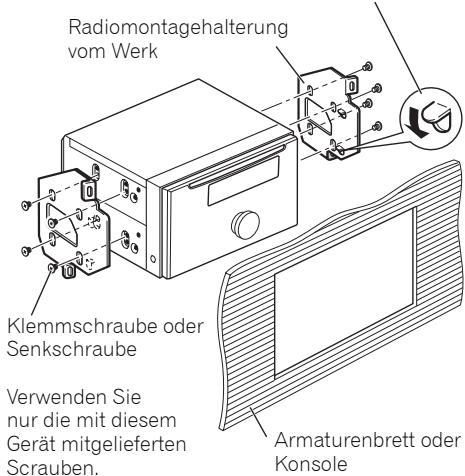

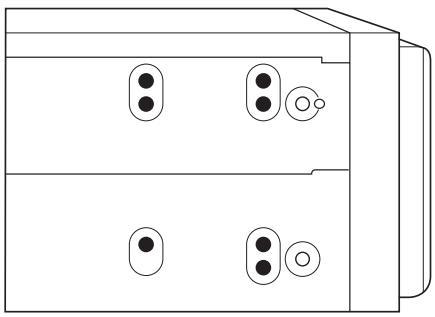

2. Befestigen Sie das Gerät an der

Radiomontagehalterung vom Werk. Positionieren Sie das Gerät so, dass seine Schraubenlöcher auf die Schraubenlöcher der Halterung ausgerichtet sind, und ziehen Sie die Schrauben an 3 oder 4 Stellen auf jeder Seite fest. Armaturenbrett Schraube (3 × 6 mm) Deutsch

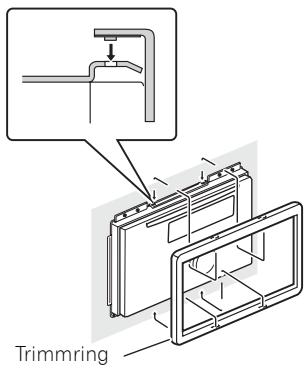

3. Befestigen Sie den Trimmring.

Falls die Klinke im Wege sein sollte, biegen Sie sie nach unten. Radiomontagehalterung vom Werk Trimmring Installation mit Hilfe der Schraubenlöcher an den Seiten des Geräts

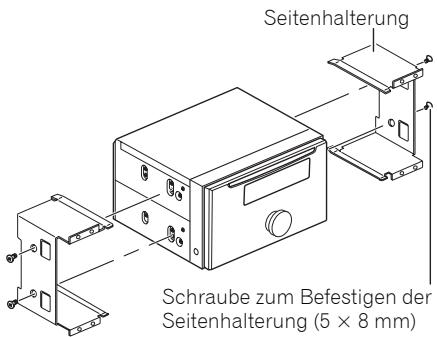

1. Entfernen Sie die Seitenhalterungen.

Seitenhalterung Klemmschraube oder Senkschraube Verwenden Sie nur die mit diesem Gerät mitgelieferten Scrauben. Armaturenbrett oder Konsole Hinweis Bei einigen Fahrzeugen kann eine Abweichung zwischen diesem Gerät und dem Armaturenbrett auftreten. Falls dies der Fall ist, verwenden Sie den mitgelieferten Rahmen, um den Spalt zu füllen. Schraube zum Befestigen der Seitenhalterung (5 × 8 mm)

Einbauverfahren Einbau des Mikrofons Hinweise zum Einbau Das Mikrofon an einem geeigneten Platz anbringen und so ausrichten, dass es die Stimme der Person, die das System über Sprache steuert, gut aufnimmt.

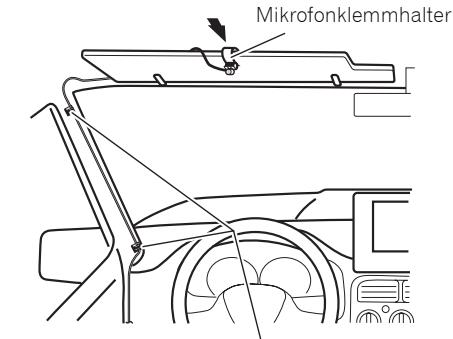

2. Den Mikrofonklemmhalter an der

Sonnenblende anklemmen. Die Sonnenblende hochklappen und den Mikrofonklemmhalter anklemmen. (Ein Herunterklappen der Sonnenblendeverringert die Empfangsempfindlichkeit des Mikrofons bei der sprachgesteuerten Bedienung.) Mikrofonklemmhalter VORSICHTSMASSNAHMEN Es ist äußerst gefährlich, das Mikrofonkabel um die Lenksäule oder den Gangschalthebel zu wickeln. Beim Einbau unbedingt darauf achten, dass das Gerät den Fahrer nicht behindert. Befestigung des Mikrofons an der Sonnenblende

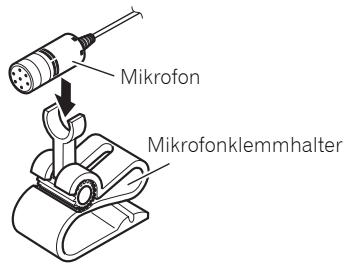

1. Das Mikrofon im Mikrofonklemmhalter

befestigen. Mikrofon Mikrofonklemmhalter Kabelklemmen Das Mikrofonkabel mit Kabelklemmen im Fahrzeuginnenraum verlegen. Befestigung des Mikrofons an der Lenksäule

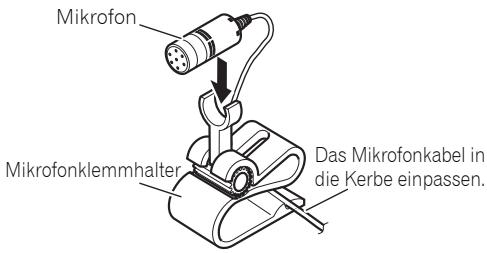

1. Das Mikrofon im Mikrofonklemmhalter

befestigen. Mikrofon Mikrofonklemmhalter

Das Mikrofonkabel in die Kerbe einpassen. Einbauverfahren

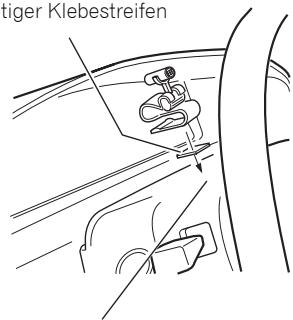

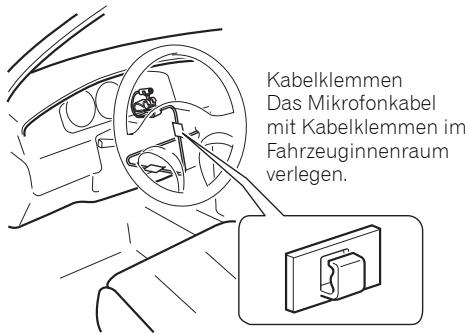

2. Das Mikrofon an der Lenksäule

befestigen. Doppelseitiger Klebestreifen Deutsch Den Mikrofonklemmhalter an der Rückseite der Lenksäule befestigen. Kabelklemmen Das Mikrofonkabel mit Kabelklemmen im Fahrzeuginnenraum verlegen. Einstellung des Mikrofonwinkels Der Mikrofonwinkel kann durch Verändern des Mikrofonklemmhalterwinkels eingestellt werden.
