РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FH-P80BT PIONEER

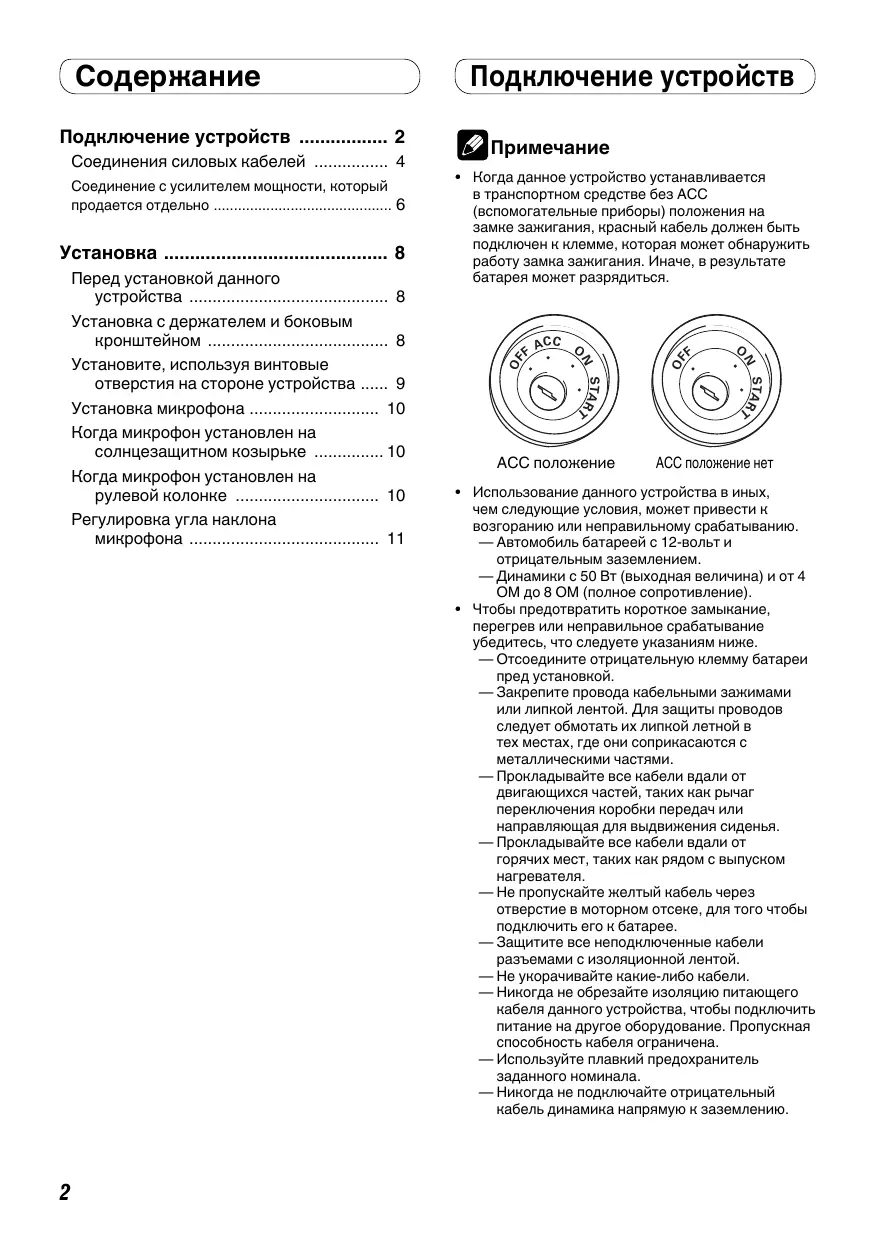

• Перед установкой данного устройства p. 8
• Установка с держателем и боковым кронштейном p. 8
• Установите, используя винтовые отверстия на стороне устройства p. 9
• Установка микрофона p. 10
• Когда микрофон установлен на солнцезащитном козырьке p. 10
• Когда микрофон установлен на рулевой колонке p. 10
• Регулировка угла наклона микрофона p. 11

Соединение с усилителем мощности, который продается отдельно ............................................ 6

• Когда данное устройство устанавливается в транспортном средстве без ACC (вспомогательные приборы) положения на замке зажигания, красный кабель должен быть подключен к клемме, которая может обнаружить работу замка зажигания. Иначе, в результате батарея может разрядиться.

Соединения силовых кабелей ................ 4

Подключение устройств ................. 2 Подключение устройств

• Использование данного устройства в иных, чем следующие условия, может привести к возгоранию или неправильному срабатыванию. — Автомобиль батареей с 12-вольт и отрицательным заземлением. — Динамики с 50 Вт (выходная величина) и от 4 ОМ до 8 ОМ (полное сопротивление).
• Чтобы предотвратить короткое замыкание, перегрев или неправильное срабатывание убедитесь, что следуете указаниям ниже. — Отсоедините отрицательную клемму батареи пред установкой. — Закрепите провода кабельными зажимами или липкой лентой. Для защиты проводов следует обмотать их липкой летной в тех местах, где они соприкасаются с металлическими частями. — Прокладывайте все кабели вдали от двигающихся частей, таких как рычаг переключения коробки передач или направляющая для выдвижения сиденья. — Прокладывайте все кабели вдали от горячих мест, таких как рядом с выпуском нагревателя. — Не пропускайте желтый кабель через отверстие в моторном отсеке, для того чтобы подключить его к батарее. — Защитите все неподключенные кабели разъемами с изоляционной лентой. — Не укорачивайте какие-либо кабели. — Никогда не обрезайте изоляцию питающего кабеля данного устройства, чтобы подключить питание на другое оборудование. Пропускная способность кабеля ограничена. — Используйте плавкий предохранитель заданного номинала. — Никогда не подключайте отрицательный кабель динамика напрямую к заземлению. Подключение устройств

— Никогда не связывайте вместе различные отрицательные кабели динамиков. Контрольный сигнал выходит по сине/белому кабелю, когда данное устройство подключено к электропитанию. Подключите его к системе дистанционного управления внешнего усилителя мощности или к клемме управляющего реле автомобильной антенны (макс. 300 мА, 12 В пост. ток). Если автомобиль снабжен стеклянной антенной, подключите её к питающему терминалу антенного усилителя. Никогда не подключайте сине/белый кабель к питающему терминалу внешнего усилителя мощности. Так же, никогда не подключайте его к питающему терминалу автомобильной антенны. Иначе, в результате батарея разрядится или будет происходить неправильное срабатывание. IP-BUS соединители с цветовым кодированием. Будьте уверены, что соединяете соединители одинакового цвета среди соединителей с цветовым кодированием. Черный кабель – заземление. Этот кабель и кабели заземления других изделий (особенно, сильноточные изделия, такие как усилитель мощности) должны быть проложены раздельно. Иначе, в результате может произойти возгорание или неправильное срабатывание, если они внезапно отсоединятся. Pycckий

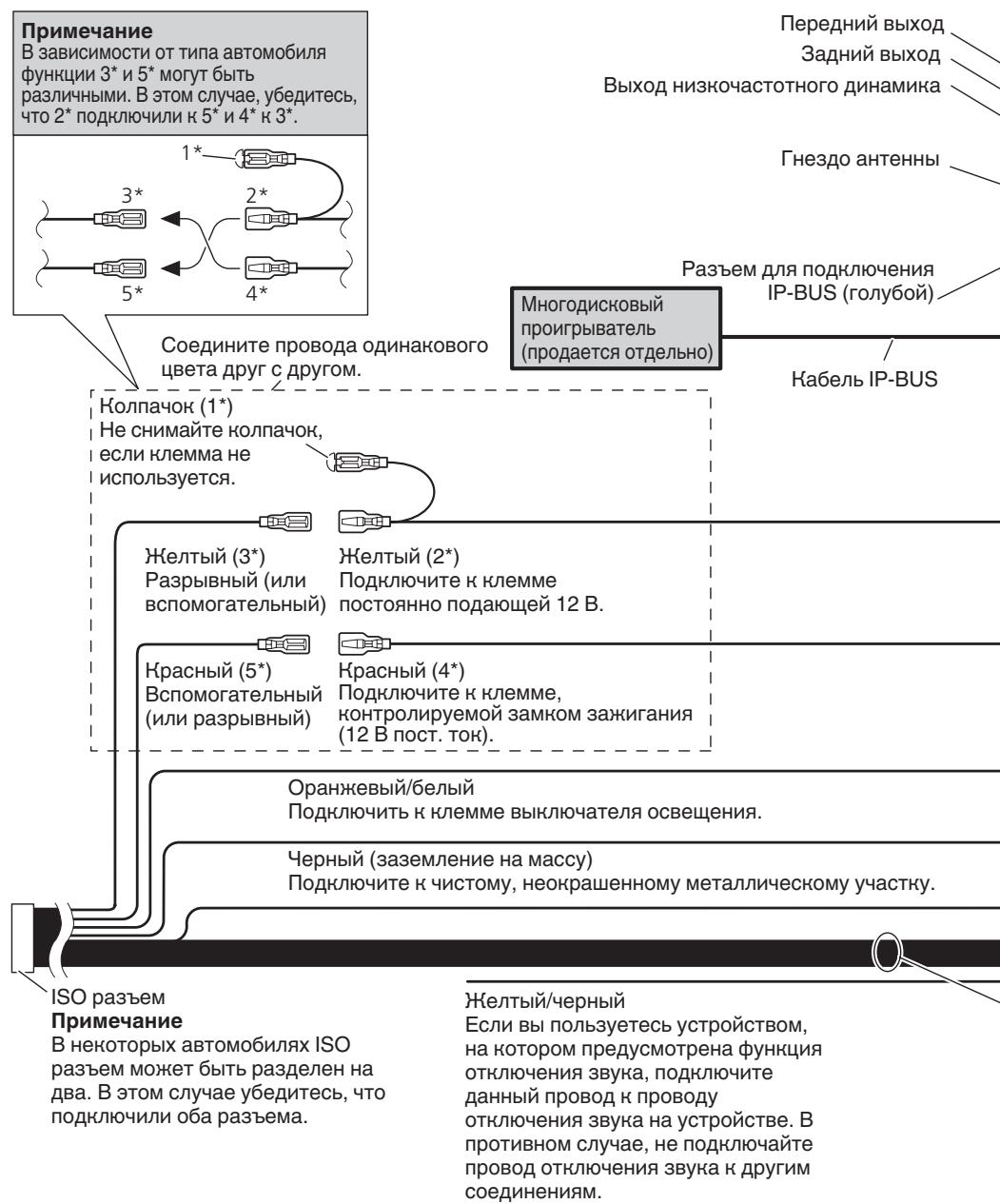

Подключение устройств Соединения силовых кабелей Передний выход Задний выход Выход низкочастотного динамика

В зависимости от типа автомобиля функции 3* и 5* могут быть различными. В этом случае, убедитесь, что 2* подключили к 5* и 4* к 3*.

Разъем для подключения IP-BUS (голубой) Соедините провода одинакового цвета друг с другом. Многодисковый проигрыватель (продается отдельно) Колпачок (1*) Не снимайте колпачок, если клемма не используется. Кабель IP-BUS Желтый (3*) Желтый (2*) Разрывный (или Подключите к клемме вспомогательный) постоянно подающей 12 В. Красный (4*) Красный (5*) Вспомогательный Подключите к клемме, (или разрывный) контролируемой замком зажигания (12 В пост. ток). Оранжевый/белый Подключить к клемме выключателя освещения. Черный (заземление на массу) Подключите к чистому, неокрашенному металлическому участку. ISO разъем В некоторых автомобилях ISO разъем может быть разделен на два. В этом случае убедитесь, что подключили оба разъема.

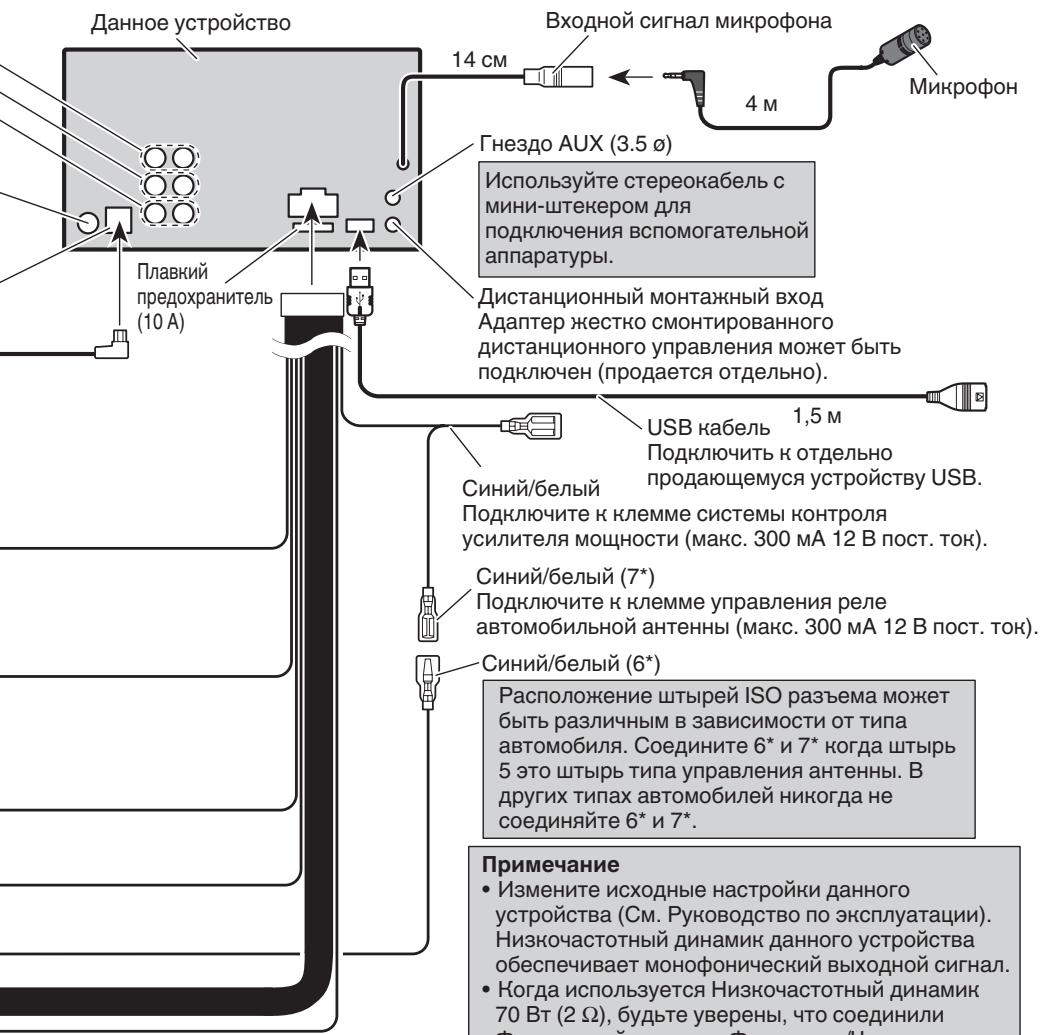

Желтый/черный Если вы пользуетесь устройством, на котором предусмотрена функция отключения звука, подключите данный провод к проводу отключения звука на устройстве. В противном случае, не подключайте провод отключения звука к другим соединениям. Подключение устройств Входной сигнал микрофона Данное устройство 14 см

предохранитель (10 A) Используйте стереокабель с мини-штекером для подключения вспомогательной аппаратуры. Дистанционный монтажный вход Адаптер жестко смонтированного дистанционного управления может быть подключен (продается отдельно). 1,5 м USB кабель Подключить к отдельно продающемуся устройству USB. Синий/белый Подключите к клемме системы контроля усилителя мощности (макс. 300 мА 12 В пост. ток). Синий/белый (7*) Подключите к клемме управления реле автомобильной антенны (макс. 300 мА 12 В пост. ток). Синий/белый (6*) Расположение штырей ISO разъема может быть различным в зависимости от типа автомобиля. Соедините 6* и 7* когда штырь 5 это штырь типа управления антенны. В других типах автомобилей никогда не соединяйте 6* и 7*. Передний левый Передний левый Передний правый Передний правый Задний левый или низкочастотный динамик Задний левый или низкочастотный динамик Задний правый или низкочастотный динамик Задний правый или низкочастотный динамик Pycckий Провода динамиков Белый/черный: Серый/черный: Зеленый/черный: Фиолетовый: Фиолетовый/черный:

• Измените исходные настройки данного устройства (См. Руководство по эксплуатации). Низкочастотный динамик данного устройства обеспечивает монофонический выходной сигнал.
• Когда используется Низкочастотный динамик 70 Вт (2 Ω), будьте уверены, что соединили Фиолетовый провод с Фиолетово/Черным проводом данного устройства. Ничего не соединяйте с Зеленым проводом и Зелено/ Черным проводом.

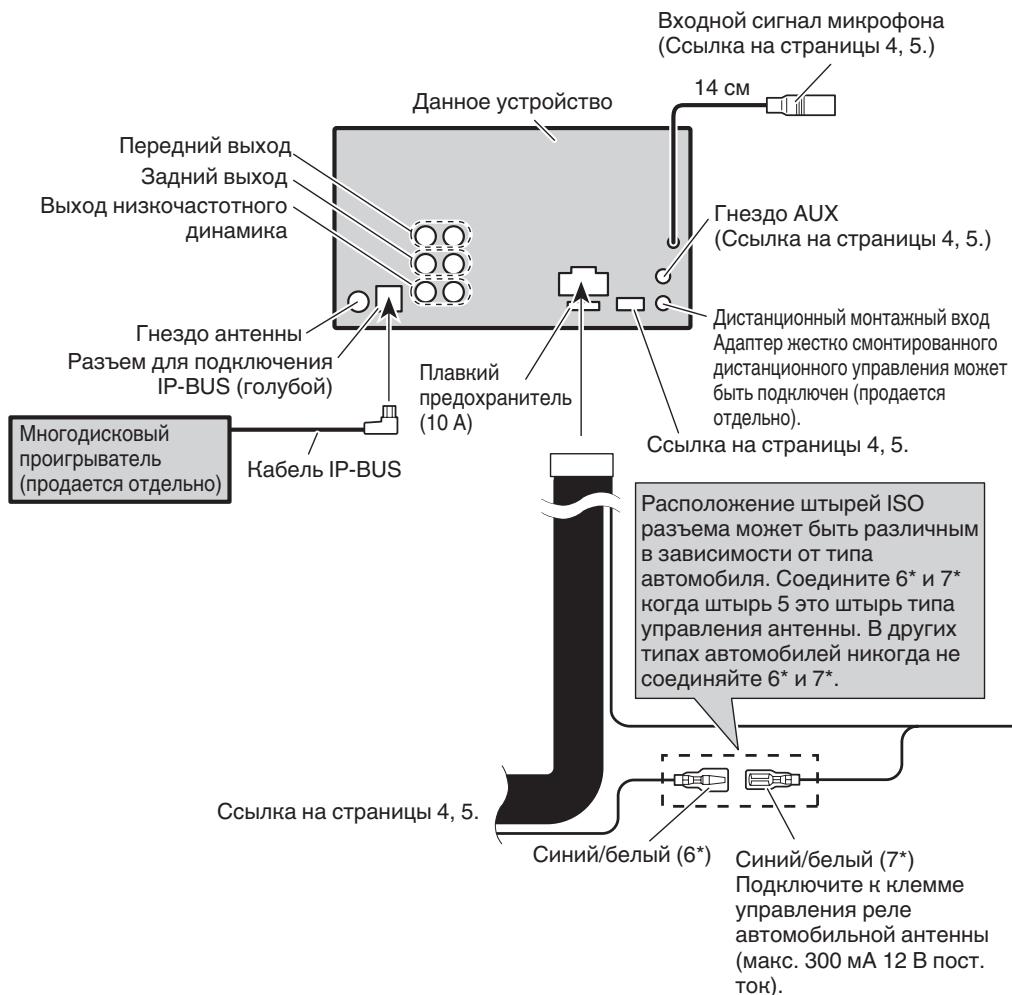

Подключение устройств Соединение с усилителем мощности, который продается

Входной сигнал микрофона (Ссылка на страницы 4, 5.) Данное устройство 14 см Передний выход Задний выход Выход низкочастотного

Гнездо антенны Разъем для подключения IP-BUS (голубой) Многодисковый проигрыватель (продается отдельно) Гнездо AUX (Ссылка на страницы 4, 5.)

предохранитель (10 A) Кабель IP-BUS Дистанционный монтажный вход Адаптер жестко смонтированного дистанционного управления может быть подключен (продается Ссылка на страницы 4, 5. Расположение штырей ISO разъема может быть различным в зависимости от типа автомобиля. Соедините 6* и 7* когда штырь 5 это штырь типа управления антенны. В других типах автомобилей никогда не соединяйте 6* и 7*. Ссылка на страницы 4, 5. Синий/белый (6*)

Синий/белый (7*) Подключите к клемме управления реле автомобильной антенны (макс. 300 мА 12 В пост.

Подключение устройств

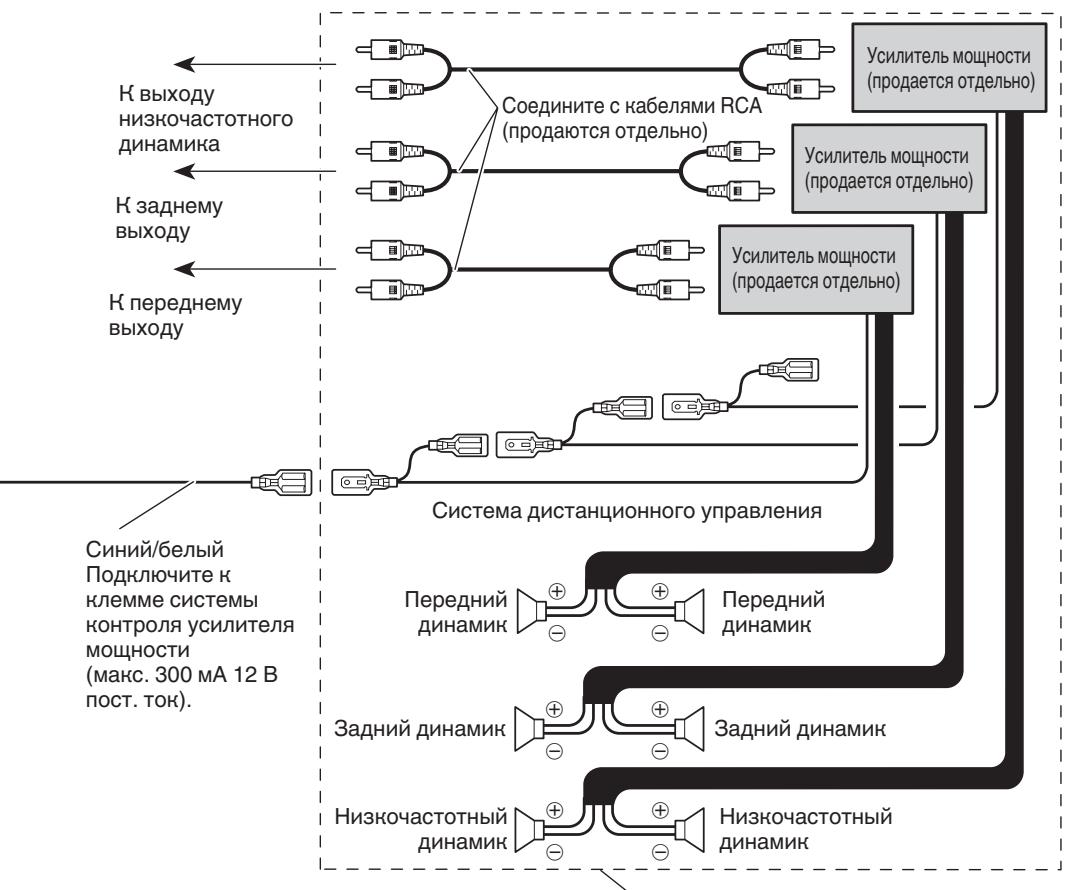

Соедините с кабелями RCA (продаются отдельно)

Усилитель мощности (продается отдельно) Усилитель мощности (продается отдельно) Усилитель мощности (продается отдельно) К переднему

Система дистанционного управления Синий/белый Подключите к клемме системы контроля усилителя (макс. 300 мА 12 В пост. ток).

Задний динамик Низкочастотный

Pycckий Низкочастотный

Выполните данные подключения, когда используется усилитель, который не входит в состав обязательного оборудования.

• Проверьте все соединения и системы перед окончательной установкой.
• Не используйте неразрешенные части. Использование неразрешенных частей может стать причиной неисправной работы.
• Проконсультируйтесь с вашим дилером, если установка требует просверливания отверстий или других модификаций вашего транспортного

• Не устанавливайте устройство там, где: — оно может служить препятствием работы транспортного средства. — оно может стать причиной повреждения пассажира в результате внезапной остановки.
• Не устанавливайте экран там, где он может (i) помешать водительскому обзору, (ii) ухудшать работу какой-нибудь системы управления транспортного средства или приспособления безопасности, включая воздушные подушки, кнопки огней безопасности или (iii) снижать возможность водителя безопасно управлять транспортным средством.
• Полупроводниковый лазер будет поврежден, если он перегреется. Устанавливайте данное устройство вдали от горячих мест, таких как рядом с выпуском нагревателя.
• Оптимальное изображение не получается, когда устройство установлено под углом меньше чем 60°.

• При установке, после подтверждения подходящего рассеивания тепла при использовании этого устройства, пожалуйста, удостоверьтесь, что вы оставляете просторное место позади задней панели и, пожалуйста, сверните любые неприкрепленные кабели так, чтобы они не смогли заблокировать вентиляционное отверстие. Оставить просторное

Перед установкой данного

Удалите держатель Ослабьте винты (3 × 6 мм), чтобы удалить

Винт (3 × 6 мм) Установка с держателем и боковым кронштейном

1. Установите держатель в

приборную панель. После установки держателя в приборную панель, выберите и согните петли, соответствующие толщине материала приборной панели. (Установите данное устройство как можно жестко, используя верхние и нижние петли. Чтобы обеспечить надежность установки устройства, согните петли под 90

Приборная панель Пeрeдняя панель 5см

2. Установите данное устройство и

затяните винты. Резиновый вкладыш Двусторонний винт

2. Закрепление устройства с

фабричным радиомонтажным кронштейном. Установите устройство так, чтобы его винтовые отверстия совпадали с винтовыми отверстиями кронштейна, и затяните винты в 3 или 4 местах на каждой стороне.

3. Прикрепите декоративное кольцо

Если защелка мешает, согните её вниз. Фабричный радиомонтажный

Установите, используя винтовые отверстия на стороне устройства

1. Удалите боковые кронштейны.

Боковой кронштейн Зажимной винт или винт с плоской Будьте уверены, что используете винты, поставляемые с данным устройством. Приборная панель или

Pycckий Винт для закрепления бокового кронштейна (5 × 8 мм) В некоторых моделях транспортных средств может произойти несоответствие между устройством и приборной панелью. Если это произойдет, используйте поставляемую рамку, чтобы заполнить зазор.

Установка микрофона Замечания по установке Установите микрофон в позицию и ориентируйте его так, чтобы он мог улавливать голос человека, который оперирует системой.

2. Установка микрофонного зажима

на солнцезащитном козырьке. Наверху солнцезащитного козырька установите микрофонный зажим. (Опускание солнцезащитного козырька уменьшает степень узнавания оперирующего голоса.) Микрофонный зажим

Чрезвычайно опасно позволять проводам микрофона обвиваться вокруг рулевой колонки или рычага передач. Убедитесь, что установили устройство таким образом, что оно не будет затруднять движение. Когда микрофон установлен на солнцезащитном козырьке

1. Установка микрофона на

Используйте скобы для крепления проводов внутри машины, где это необходимо. Когда микрофон установлен на рулевой

1. Установка микрофона на

2. Установка микрофонного зажима

на рулевой колонке. Двусторонняя лента Установите микрофонный зажим на задней стороне рулевой колонки.

Используйте скобы для крепления проводов внутри машины, где это необходимо. Регулировка угла наклона Угол наклона микрофона может регулироваться движением вперед или назад микрофонного зажима. Pycckий
