MANUALE UTENTE MVH-X380BT PIONEER

Manuale d'istruzioni

Con la presente Pioneer dichiara queosto MVHX380BDt e conforme ai requisiti essentiali alle alte dispositions pertinenti stabilite della direttiva 1999/5/CE.

Espanol:

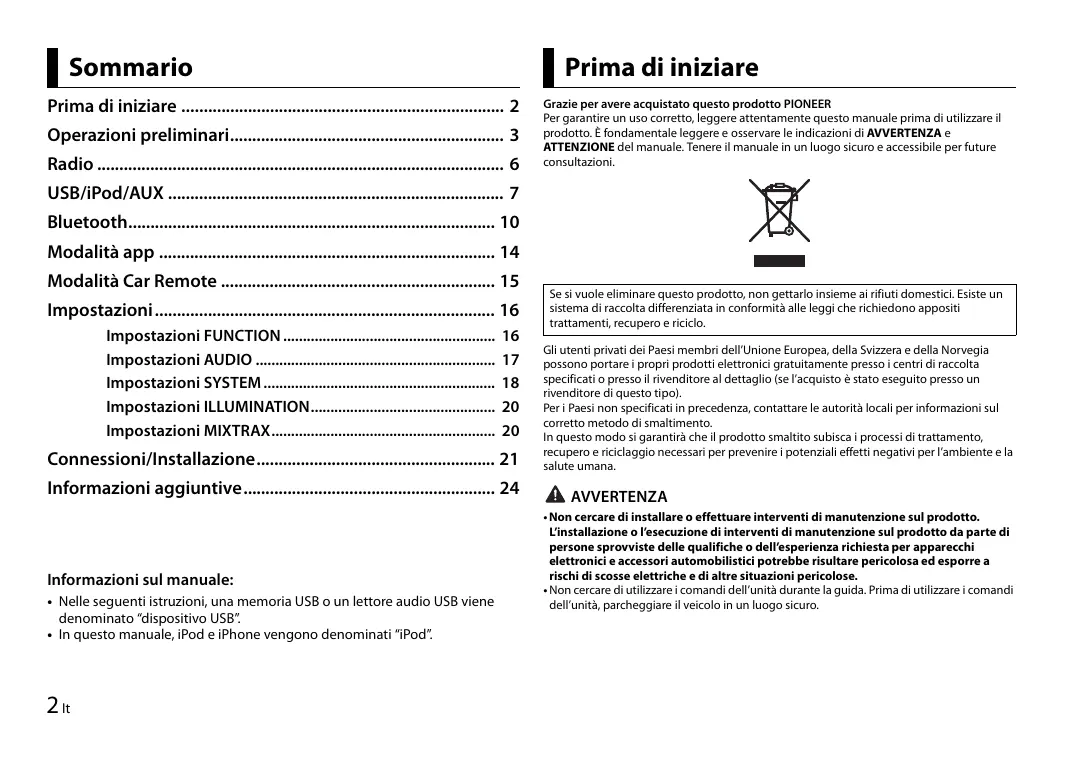

Operazioni preliminari 3

Radio 6

USB/iPod/AUX 7

Bluetooth 10

Modalità app 14

Modalità Car Remote 15

Impostazioni 16

Impostazioni FUNCTION 16

Impostazioni AUDIO 17

Impostazioni SYSTEM 18

Impostazioni ILLUMINATION 20

Impostazioni MIXTRAX 20

Connectioni/Installazione 21

Informazioni aggiuntive 24

Informazioni sul manuale:

• Nelle seguenti istruzioni, una memoria USB o unlettore audio USB viene denominato "dispositivo USB".
• In quello manuale, iPod e iPhone vengono denominati "iPod".

Prima di iniziare

Grazie per avere acquistato quello prodotto PIONEER

Per garantire un uso corretto, leggere attentamente"Thise manuale prima di utilizzare il prodotto. Fondamente legerge e osservare leindicazioni di AVERVENTENZA e

ATTENZIONE del manuale. Tenere il manuale in un luogo sicuro e accessibile per future consulazioni.

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste unsystema di raccolta differenziate in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

Gli utenti privati dei Paesi membrì dell'Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitoamento pressi i centri di ragcolla specificati o presso il rivenditore al dettaglio (se l'accusto è stato eseguito presso un rivenditore di quello tipo).

Per i Paesi non specifici in precedenza, contattare le autorità locali per informazioni sul correttoto metodo di smaltimento.

In quello modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l'ambiente e la salute umana.

AVVERTENZA

• Non cercare di installare o effettare interventi di manutenzione sul prodotto. L'installazione o l'esecuzione di interventi di manutenzione sul prodotto da parte di persona prosviviste delle qualifiche o dell'esperienza richiesta per apparecchi elettronici e accessori automobilistici potrebree risultare pericolosa ed esporre a rischi di scosse elettriche e di altre situazioni pericolose.
• Non cercare di utilizzare i comandi dell'unità durante la guida. Prima di utilizzato i comandi dell'unità, parcheggiate il veicolo in un luogo sicuro.

ATTENZIONE

• Non lasciare che l'unità entri in contatto con umidità e/o liquidi. Possono verificarsi scosse elettriche. Inolte, in seguito al contatto con i liquidi sono verificarsi danni all'unità, fumo e riscaldamento.
• Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall'esterno.
• Il CarStereo-Pass Pioneer può essere usato solo in Germania.

In caso di problemi

Nel caso que esta资质 non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato PIONEER più vicino.

Operazioni preliminari

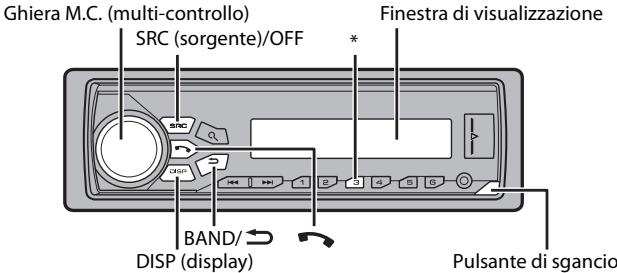

Funzionamento di base

MVH-X380BT/180UI/180UBG/180UB/181UB

* Leindicazioni dei pulsanti variano in base all'unità.

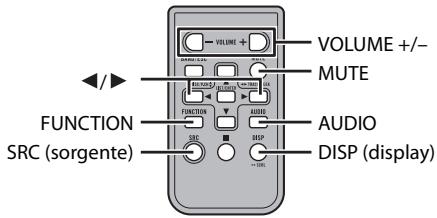

Telecomando

NOTA

Il telecomando è in dotazione solo per MVH-181UB.

Operazioni frequenti

Scopo	Operazione
	Unità di testa	Telecomando
Accendere l'alimentazione*	Premere SRC/OFF per accendere l'alimentazione. Tenere premuto SRC/OFF per speggner l'alimentazione.	Premere SRC per accendere l'alimentazione. Tenere premuto SRC per speggner l'alimentazione.
Regolare il volume	Ruotare la ghiera M.C..	Premere VOLUME + o -. Premere MUTE per disattivare il volume dell'unità. Premere nuovamente per attivare il volume.
Selezionare una sorgente	Premere ripetutamente SRC/OFF.	Premere ripetutamente SRC.
Cambiare la visualizzazione delle informazioni	Premere ripetutamente DISP.	Premere ripetutamente DISP.
Tornare alla precedente visualizzazione/elenco	Premere BAND/¯.	Premere ←/▶per selezionare la cartella successiva/precedente.
Tornare alla visualizzazione normale dal menu	Tenere premuto BAND/¯.	-
Respondere a una chiamata	Premere ↘.	-
Terminare una chiamata	Premere ↘.	-

• Quando l'interlinea blu/bianca dell'unità è collegata al terminale di controllo reèle dell'antenna automatica del velocilo, l'antenna del velocilo si estende quando la sorgente dell'unità è attivata. Per ritirare l'antenna, disattivare la sorgente.

Indicazione del display

Indicazione	Descrizione
«	Viene visualizzata quando esiste un livello inferiore del menu o della cartella.
■	Viene visualizzata quando un Telefono Bluetooth è collegato all'unità mediante HFP (Hands Free Profile) (pagea 10) e lampeggiaCTLmente il Telefono è in attesa. (solo per modelli compatibili con il Bluetooth).
■	Viene visualizzata quando unlettore audioBluetooth è collegato all'unità mediante A2DP (Advanced Audio Distribution Profile) (pagea 10) (solo per i modelli compatibili con il Bluetooth).
○	Viene visualizzato quando si preme il pulsante «.
LOC	Viene visualizzata quando è impostata la funzione di sintonizzazione automatica locale (pagea 16).

Indicazione	Descrizione
TP	Viene visualizzata quando viene ricevuto un programma sul traffico.
TA	Viene visualizzata quando è impostata la funzione TA (annunci sul traffico) (paglia 17).
SIRIy	Viene visualizzata quando è impostata la funzione sound retriever (paglia 17).
XX	Viene visualizzato quando è impostata la riproduzione casa/ shuffle (fatta eccezione per quando è selezionato BT AUDIO come sorgente).
←	Viene visualizzato quando è impostata la funzione di riproduzione ripetuta (fatta eccezione per quando è selezionato BT AUDIO come sorgente).
-	Viene visualizzata quando è impostata la funzione di controllo dell'iPod (paglia 10).
3	Viene visualizzata in presenza di una connessione Bluetooth (paglia 10). (solo per modelli compatibili con il Bluetooth).

Rimozione del frontalino

Staccare il frontalino per evitarne il furro. Rimuovere tutti i cavi e i dispositivi collegati al frontalino e spegnere l'unità prima di staccarla.

Stacca

Attacca

Important

• Evitare di sottomporre il frontalino a forti urti.

• Mantenere il frontalino lontano da luce diretta del sole e alte temperature.

• Conservare sempre il frontalino staccato in una custodia protettiva o in borsa.

Preparazione del telecomando

Prima dell'uso, rimuovere il foglio isolante.

Come sostituire la batteria

Inserire la batteria CR2025 (3 V) con i poli positivi (+) e negativi (-) orientati correttamente.

AVVERTENZA

• Tenere la batteria fuori alla portata dei bambini. In caso di ingestione della batteria, consultare immediamente un medico.
• Non esporre le batterie o il telecomando a calore eccessivo come luce solare diretta o fuoco.

ATTENZIONE

• In caso di sostituzione errata della batteria, esiste il potenziale pericolo di esplosione. Quando si sostituisce la batteria, sostiturla con una dello tipo.
• Non maneggiare o conservare la batteria con strumenti o attrezzi metallici.
• Se la batterie perde, rimuovere la batteria e pulire Completely il telecommando. Quindi, installare una nuova batteria.
• Smaltire le batterie usate in conformità con le normative in vigore o con i regolamenti degli enti pubblici ambientali applicabili nel proprio paese/area.

Importante

• Non conservare il telecomando a temperature elevate o alla luce solare diretta.
• Non lasciar cadere il telecommando sul pavimento, in quanto potrebbe incastrarsi sulla pedale del freno o dell'acceleratore.

Menu di configurazione

Quando, dopo l'installazione, si imposta l'interruttore di accensione su ON, sul display viene visualizzato [SET UP:YES].

1 Premere la ghiera M.C..

Il menu di configurazione scompare dopo 30 secondi di attività. Se si desidera effettuire l'impostazione in seguito, ruotare la ghiera M.C. per selezioneare [NO], quando premere per confermare.

2 Ruotare la ghiera M.C. per selezionare le opzioni, quando premere per confermare.

Per passare all'opzione di menu successiva, confermare la selezione.

Voce del menu	Descrizione
LANGUAGE [ENG] (Inglese), [PYC](Russo), [TUR](Turco)	Selezionare la lingua per visualizzare le informazioni di testo di un file audio compessoo.
CLOCK SET	Impostare l'orologio.
FM STEP [100], [50]	Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz.

3 [QUIT:YES] viene visualizzato quando sono state effettuate tutte le impostazioni.

Per tornare alla prima voce del menu di configurazione, ruotare la ghiera M.C. per selezionare [QUIT:NO], quindi premere per confermare.

4 Premere la ghiera M.C. per confermare le impostazioni.

NOTE

• É possible annullare l'impostazione del menu premendo SRC/OFF.
• Tali impostazioni sono essere effettuate in qualiasi momento dalle impostazioni SYSTEM (pageing 18) e dalle impostazioni INITIAL (pageing 6).

Annullamento della visualizzazione di dimostrazione (DEMO OFF)

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quando premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [DEMO OFF], quando preme per confermare.
4 Ruotare la ghiera M.C. per selezionare [YES], quando preme per confirmare.

Impostazioni INITIAL

1 Tenere premuto SRC/OFF finché l'unità si spelgne.
2 Tenere premuto SRC/OFF per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [INITIAL], quando premere per confermare.
4 Ruotare la ghiera M.C. per selezionare un'opzione, quando premere per confermare.

NOTA

Le opzioni variano in base all'unità.

Voce del menu	Descrizione
FM STEP [100], [50]	Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz.

Voce del menu	Descrizione
SP-P/O MODE [REAR/SUB.W]	Selezionare in presenza di un altoparlante full-range Collegato alle interlinee di uscita dell'altoparlante posteriore e di un subwoofer Collegato a un'uscita RCA.
[SUB.W/SUB.W]	Selezionare in presenza di un subwoofer passivo Collegato direttamente alle interlinee di uscita dell'altoparlante posteriore e di un subwoofer Collegato all'uscita RCA.
[REAR/REAR]	Selezionare in presenza di altoparlanti full-range Collegati alle interlinee di uscita dell'altoparlante posteriore e all'uscita RCA. In presenza di un altoparlante full-range Collegato alle interlinee di uscita dell'altoparlante posteriore e l'uscita RCA non viene utilizzata, è possibile selezionare [REAR/SUB.W] o [REAR/REAR].
S/W UPDATE	Selezionare per aggiornare l'unità alla versione software Bluetooth più recente. Per dettagli sul software Bluetooth e sull'aggiornamento, visitare il nostro site Web.
SYSTEM RESET [YES], [CANCEL]	Selezionare [YES] per avviare le impostazioni dell'unità. L'unità verrà riavviata automaticamente. (Alcune impostazioni vengono mantenateanche dello ripristino dell'unità, come ad esempio le informazioni di abbinamento Bluetooth e casi via.)

Radio

Le frequenza del tuning sull'unità sono distribuite per l'utilizzo in Europa occidentale, Asia, Medio oriente, Africa e Oceania. L'utilizzo in altre aree più provocare una scarsa riseczione. La funzione RDS (radio data system) funziona solo nelle aree di trasmissione dei segnali RDS per le stazioni FM.

Ricezione delle stazioni preimpostate

1 Premere SRC/OFF per selezionare [RADIO].
2 Premere BAND/ per selezionare la banda [FM1], [FM2], [FM3], [MW] o [LW].
3 Premere un pulsante numero (da 1/△ a 6/）。

TIP

I pulsanti / / possonoancheessereutilizzati per selezionareuna stazione preimpostata quando [SEEK]e impostato su [PCH]nellesimpostazioniFUNCTION (pageina 17).

Le sei stazioni più forti vengono memorizzate sui pulsanti numerici (da 1 / a 6 / ).

1 Una volta selezionata la banda, premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [FUNCTION], quando premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [BSM], quando premere per confermare.

Per cercare manualmente una stazione

1 Una volta selezionata la banda, premere | | | per selezionare una stazione.

Tenere premuto |/▶/→, quando rilasciarlo per cercare una stazione disponibile. La scansione termina quando l'unità riceve una stazione. Per annullare la sintonizzazione, premere |/▶/→.

NOTA

[SEEK] delve essere impostato su [MAN] nelle impostazioni FUNCTION (pagina 17).

Per memorizzare manually le stazioni

1 Durante la riscione della stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1 / a 6 / ) fino a quando non smette di lampeggiare.

Utilizzo delle funzioni PTY

L'unitàercauna stazione per informazione PTY (tipodi programma).

1 Premere durante la riscezione FM.
2 Ruotare la ghiera M.C. per selezionare un tipo di programma da [NEWS/INFO], [POPULAR], [CLASSICS] o [OTHERS].
3 Premere la ghiera M.C..

L'unità inizia a cercare una stazione. Una volta trovata, viene visualizzato il relativo nome di servizio del programma.

NOTE

Per annullare la ricerca, premere la ghiera M.C..
- Il programma di alcune stazioni può differire da quantoindicato dal PTY trasmesso.
- Se non viene trasmessa alcuna stazione per il tipo di programma che si sta cercando, viene visualizzato [NOT FOUND] per circa due secondi, quindi il tuner torna alla stazione originale.

Elenco PTY

Per ulteriori dettagli sull'elenco PTY, visitare il seguente sino:

http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

USB/iPod/AUX

NOTA

La funzione iPod non è disponibile per MVH-180UBG/180UB/181UB.

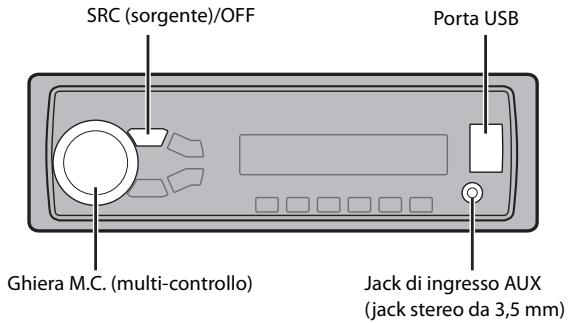

Riproduzione

Scollegare le cuffie dal dispositivo prima di collegarlo all'unità.

Dispositivi USB (incluo Android)/iPod

1 Aprire il coperchio della porta USB.
2 Collegare il dispositivo USB/iPod utilizzando un cavo idoneo.

NOTA

Per passare automaticamente alla sorgente [USB] quando un disposito USB/IPod è collegato all'unità, impostare [USB AUTO] su [ON] nelle impostazioni SYSTEM (pageina 19).

ATTENZIONE

Utilizzare un cavo Pioneer USB opzionale (CD-U50E) per collegare il dispositivo USB in quanto agli dispositivo collegato direttamente all'unità sporgè e più risultare pericoloso.

Prima di rimuovere il dispositivo, interrompere la riproduzione.

Connessioni AOA

Per dettagli sulla connessione AOA, consultare pagina 15.

Connessione MTP

Un dispositivo installato con Android OS 4.0 o versioni successive, più essere collegato all'unità via MTP, utilizzando il cavo in dotazione con il dispositivo. Tuttavia, in base al dispositivo connesso e al numero di file nel dispositivo, i brani/file audio potrebbero non essere riprodotti via MTP. Si prega di notatione che la connessione MTP non è compatible con i formati file WAV e FLAC* equesti non sono essere utilizzati con la funzione MIXTRAX. * I file FLAC sono compatibili solo con MVH-180UI/180UBG/180UB/181UB.

NOTA

Se si utilizes una connessione MTP, impostare [ANDROID WIRED] su [MEMORY] nelle impostazioni SYSTEM (pagea 19).

AUX

1 Inserire la spina mini stereo nel jack di ingresso AUX.
2 Premere SRC/OFF per selezionare [AUX] come sorgente.

NOTA

Se [AUX] è impostato su [OFF] nelle impostazioni SYSTEM, non è possibile selezioneare [AUX] come sorgente (page 19).

Operazioni

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 16).

Si prega di notare che le seguenti operazioni non funzionano su un dispositivo AUX. PerutilizzareundispositivoAUX,utilizzareildispositivo stesso.

Scopo	Operazione
Selezionare una cartella/album*1	Premere 1/∧ o 2/∨.
Selezionare una traccia/brano (capitolo)	Premere ↕ o ↕ ↕.
Avanzamento o avvolgimento rapido	Tenere premuto ↕ o ↕ ↕.
Cercare un file da un elenco	1 Premere Q per visualizzare l'élenco.2 Ruotare la ghiera M.C. per selezionare il nome file desiderato (cartella) o la categoria, quando premere per confermare.3 Ruotare la ghiera M.C. per selezionare il file desiderato, quando premere per confermare.Viene avviata la riproduzione.
Visualizzare un elenco dei file selezionati nella cartella/category*1	Premere la ghiera M.C. quando viene selezionata una cartella/category.
Riproduire un brano nella cartella/ categoria selezionata*1	Tenere premuto la ghiera M.C. quando viene selezionata una cartella/ categoria.
Ricerca alfabetica (solo iPod)	1 Premere Q per visualizzare l'élenco.2 Ruotare la ghiera M.C. per selezionare l'élenco di categoria desiderato, quando premere Q per inserire la modalità di ricerca alfabetica.(È possibile inserire la modalità di ricerca alfabetica M.C.anche ruotando la ghiera due volte).3 Ruotare la ghiera M.C. per selezionare una lettera, quando premere per visualizzare l'élenco alfabetico.Per annullare la ricerca alfabetica, premere BAND/→.
Ripetere la riproduzione	Premere 6/←.
Riproduzione casuale/shuffle	Premere 5/XX.
Riproduzione shuffle di tutti i brani (solo iPod)	Tenere premuto 5/XX.

Scopo	Operazione
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever*2	Premere 3/S.Rtrv. [1]: efficace per velocità di compressionione basse [2]: efficace per velocità di compressionione alte
Tornare alla cartella principale (solo USB)*1	Tenere premuto . .
Cambiare le unità nel dispositorio USB (dispositivi che supportano solo il protocollo di classe dispositivo di archivazione di massa USB)	Premere BAND/→.

1 Solo file audio compressi
2 Se l'unità non dispone del pulsante 3/S.Rtrv, è possible impostare la funzione sound retriever con le impostazioni FUNCTION.

Funzioni utili per iPod

Modalità di riproduzione collegamento

È possibile accedere ai brani in base ad artista, album o genere attualmente in riproduzione.

1 Mentre si ascolta un brano, tenere premuto 己 per inserire la modalità di riproduzione collegamento.
2 Ruotare la ghiera M.C. per selezionare la modalità ([ARTIST], [ALBUM], [GENRE]), quando premere per confermare.

Il brano/album selezionato verrà riproduzione dopo il brano attualmente in riproduzione.

NOTA

E potibile annulare il brano/album selezionato se si utilizzano funzioni diverse da modalità di ricerca collegamento (ad esempio anzavento e riavolgimento rapidi).

Controllo iPod

É possible controllare l'unità mediate un iPod connesso.

I seguito modelli di iPod non sono compatibili con但这a funzione.

• iPod nano 1^ generatione, iPod con video

1 Premere BAND/ durante la riproduzione, quando selezionare la modalità di controllo.

[CTRL iPod]: la funzione iPod dell'unità più essere utilizzata dall'iPod collegato.

[CTRL AUDIO]: la funzione iPod dell'unità più essere utilizzata solo mediante i pulsanti dell'unità o del telecomando in dotazione. InQLsta modalità, l'iPod collegato non più essere acceso o spento.

NOTE

• Premendo iPod èanche possibile cancellare la modalità di controllo (solo per MVH-180UI).

• Il passaggio dalla modalità di controllo a [CTRL iPod] sospende la riproduzione del brano. Utilizzazione i'IPod collegato per riprendire la riproduzione.
  Le segmente opazioni continuano a essere accessibili dall'unitàanche se la modalità di controllo è impostata su [CTRL iPod].

• Pausa, avanzamento/riavolgimento rapido, selezione brano/capitolo

• Il volume può essere regolato solo dall'unità.

Informazioni su MIXTRAX (solo USB/iPod)

(solo per MVH-X380BT)

La funzione MIXTRAX crea un mix ininterrotto della vostra libreria musicale. Per dettagli sulle impostazioni di MIXTRAX, consultare pagina 20.

NOTE

• Questa funzione non è compatible con un dispositorio Android collegato via MTP.
• Quando si selección USB como sorgente e la funciona MIXTRAX è in uso, la funciona sound retriever è disattivata.
• In base al file/brano, gli effetti sonori potrebbero non essere disponibili.

1 Premere 3/MIX per attivare/disattivare MIXTRAX.

Bluetooth

(solo per MVH-X380BT)

Connessione Bluetooth

Importante

Nel caso en ci siano collegati tre o più dispositori Bluetooth (ad es. un Telefono o un dette audio separato), quosti potrebbero non funzioni correttamente.

1 Attivare la funzione Bluetooth del disposittivo.
2 Premere per visualizzare il menu del Telefono.
3 Ruotare la ghiera M.C. per selezionare [BT SETTING], quando preme per confermare.
4 Ruotare la ghiera M.C. per selezionare [ADD DEVICE], quando premere per confermare.

L'unita inizia a cercare i dispositivi disponibili, quindi li visualizzano nell'élenco dei dispositivi.

Per annullare la ricerca, premere la ghiera M.C..
- Se il dispositorio desiderato non è presente nelle'elenco, selezionare [RESEARCH].
- Nel caso in cui non sia disponibile alcun dispositivo, sul display viene visualizzato [NOT FOUND].

5 Ruotare la ghiera M.C. per selezionare il dispositivo desiderato, quando premere per confermare.

Tenere premuta la ghiera M.C. per cancellare le informazioni dispositivo visualizzate tra indirizzo dispositivo Bluetooth e nome dispositivo.

6 Selezionare [Pioneer BT Unit] visualizzato sul display del dispositivo.
7 Assicurarsi che il medesimo numero a 6 cifre venga visualizzato sull'unità e sul dispositivo, quindi selezionare "Si" sul dispositivo.

NOTE

• [DEVICE FULL]iene visualizzato se l'unità è già abbinata ad altri tre dispositivi. In quello, eliminare uno dei dispositivi abbinati. Consultare [DEL DEVICE] o [GUEST MODE] nelle impostazioni Bluetooth (pageing 11).
• In base al dispositivo, il codice PIN viene richiesto al punto 7. In quello caso, immettere [0000].

TIP

La connessione Bluetooth più aussi essere effettuata rilevando l'unità dal dispositorio Bluetooth. Per effettuare esta operatione, impostare [VISIBLE] nelle impostazioni Bluetooth sul [ON]. Per dettagli sulle operationi di un dispositorio Bluetooth, fare riferimento alle istruzioni di funzionamento in dotazione con il dispositorio Bluetooth.

Impostazioni Bluetooth

Voce del menu	Descrizione
DEVICELIST	Visualizzare l'elenco dei dispositivi Bluetooth abbinati. Sul nome del dispositivo viene visualizzato "**" quando viene stabilità la connessione Bluetooth.
DEL DEVICE [DELETE YES], [DELETE NO]	Eliminare le informazioni del dispositivo.
ADD DEVICE	Registrate un nuovo dispositivo.
A.CONN [ON], [OFF]	Selezionare [ON] per connettere automaticamente un dispositivo Bluetooth.
VISIBLE [ON], [OFF]	Selezionare [ON] in modo che un dispositivo Bluetooth possa rilevare l'unità quando l'unità è connessa mediante un altre dispositivo Bluetooth.

Voce del menu	Descrizione
PIN CODE	Cambiare il codice PIN.1 Premere la ghiera M.C. per visualizzare la modalità di impostazione.2 Ruotare la ghiera M.C. per selezionare un numero.3 Premere la ghiera M.C. per spostare il cursore sulla posizione successiva.4 Una volta inserito il codice PIN, tenere premuta la ghiera M.C..Una volta inserito il codice PIN, premendo la ghiera M.C. si torna alla visualizzazione di immissione del codice PIN e sarebbe modificare il codice PIN.
DEV. INFO	Cambiare le informazioni dispositivo sul display tra nome disposativo e indirizzo disposativo Bluetooth.
GUEST MODE[ON], [OFF]	Selezionare [ON] per passare automaticamente alla schemata [DEL DEVICE] quando l'unità ègidà abbinata a tre disposativi.
A.POPAIRING[ON], [OFF]	Selezionare [ON] per abbinare automaticamente l'unità e iPhone quando un iPhone è connesso all'unità via USB.(Questa funzione potrebbe non essere disponibile a seconda della versione iOS in uso.)

Telefono Bluetooth

Per prima casa, effettuare una connessione Bluetooth con il Telefono Bluetooth (pagea 10). É possible collegare simultaneamente sino a due Telefoni Bluetooth.

Importante

Lasciare l'unità in standby per la connessione al téléphone via Bluetooth notamment il motore è spento pucause l'esaurimento della batteria del veicolo.
- Assicurar di aver parcheggiati il veicolo in un luogo sicuro e insereire il freno di stazenamento prima de eseguire l'opérationa.

Per effettuare una Telefonata

1 Premere per visualizzare il menu del Telefono.

Quando si collegano due Telefoni, il nome di un Telefono può essere visualizzato prima del menu del Telefono. Per passare a un'alto Telefono, premere nuovamente

2 Ruotare la ghiera M.C. per selezionale [RECENTS] o [PHONE BOOK], quando premere per confermare. Se si selezione [PHONE BOOK], passare al punto 4.
3 Ruotare la ghiera M.C. per selezionare [MISSED], [DIALLED] o [RECEIVED], quando premere per confermare.
4 Ruotare la ghiera M.C. per selezionare un nome o un numero di Telefono, quando premere per confermare.
Viene avviata la Telefonata.

Per risponde a una chiamata in entrata

1 Premere quando si riceve una chiamata.

TIP

Quando all'unità vengono collegati due Telefoni via Bluetooth e si verifica una chiamata in entrata quando un Telefono viene utilizzato per una chiamata, sul displayiene visualizzato un messaggio. Per rispondere alla chiamata in arrivò, è necessario terminare la chiamata in corso.

Operazioni di base

Scopo	Operazione
Terminare una chiamata	Premere .
Rifiutare una chiamata in entrata	Tenere premuto quando si riceve una chiamata.
Passare tra il chiamante corrente e un chiamante in attesa	Premere la ghiera M.C..
Annullare un chiamante in attesa	Tenere premuto .

Scopo	Operazione
Regolare il volume della voce del chiamante ( quando la modalità privata è attiva,questa funzione non è disponibile).	Ruotare la ghiera M.C. durante la chiamata.
Attivare o disattivare la modalità di privacy	Premere BAND/ \( \rightarrow \)duringa la chiamata.

Per preimpostare i numeroi di Telefono

1 Selezionare un numero di Telefono alla rubrica o alla cronologia delle chiamate.
2 Tenere premuto uno dei pulsanti numerici (da 1 / a 6 / 一 ). Il dato viene memorizzato sul numero preimpostato selezionato.

Per effetuare una chiamata utilizzando un numero preimpostato, premere uno dei pulsanti numerici (da 1 / a 6 / ), quando premere la ghiera M.C..

Riconoscimento vocale (solo per iPhone)

Questa funzione è disponibile solo quando un iPhone dotato di riconoscimento vocale viene collegato all'unità via Bluetooth.

1 Tenere premuto per attivare la modalità di riconoscimento vocale.
2 Premere la ghiera M.C., quando parlare nel microfono per inserire i comandi vocali.

Per uscire alla modalità di riconoscimento vocale, premere BAND/

NOTA

Per dettagli sulle funzioni di riconoscimento vocale, fare riferimento al manuale in dotazione con l'iPhone.

Menu del Telefono

Voce del menu	Descrizione
RECENTS [MISSED]	Visualizzare la cronologia delle chiamate perse.
[DIALLED]	Visualizzare la cronologia delle chiamate effettuate.
[RECEIVED]	Visualizzare la cronologia delle chiamate ricevute.
PHONE BOOK*1	Visualizzare i contatti trasferiti dal Telefono. Impostare [VISIBLE] nelle impostazioni Bluetooth su [ON] per sfogliare i contattiattraverso l'unità.
PRESET 1-6	Richiamare i numeri di Telefono preimpostati. è inoltre possibile richiamare i numeri di Telefono preimpostati premendo uno dei tasti numerici (da 1/∧ a 6/←).
A.ANSR*2 [ON], [OFF]	Selezionare [ON] per rispondere automaticamente a una chiamata in entrata.
R.TONE [ON], [OFF]	Selezionare [ON] se la suoneria non viene emessa dagli altoparlanti del veicolo. In base al Telefono connesso, questa funzione potrebbe non funzioniare.
PB INVIT	Invertire l'ordine dei nomi nella rubrica (vista nome).
PB A.SYNC [ON], [OFF]	Sceglierie se trasferire i contatti automaticamente dal Telefono quando questo è collegato all'unità. • Alla prima connessione, i contatti vengono trasferiti automaticamente dal Telefono, indipendente dell'impostazione [PB A.SYNC]. • Se si passa da [ON] a [OFF], la sincronizzazione automatica viene eseguita alla connessione successiva. • Durante la sincronizzazione automatica, non è possibile annullare l'operazione,anche selezionando [OFF].
BT SETTING	È possible regolare le diverse impostazioni per le connessioni Bluetooth. Per dettagli sulle impostazioni Bluetooth, consultare pagina 11.

1 I contatti presenti sul Telefono vengono normalmente trasferriti automaticamente quando il Telefono è connesso. In caso contrario, utilizzato il Telefono per trasferire i contatti.
2 Nel caso in cui siano collegati due Telefoni, esta funzione non è attiva con le chiamate en entrata ricevunte während uno del Telefoni viene utilizzato per una chi mammata.

Audio Bluetooth

Important

• In base al lettre audio Bluetooth connesso all'unità, le operazioni disponibili saranno limitate ai seguente due livelli:

• A2DP (Advanced Audio Distribution Profile) più solo riproduire i brani present sullettore audio.

• AVRCP (Audio/Video Remote Control Profile) pouse esquire funzioni quali riproduzione, pausa, selezione del brano e cose via.

L'audio dellettore audio Bluetooth viene disattivato quando il Telefono è in uso.
- Quando illettore audio Bluetooth è in uso, non è possible connettere automaticamente un Telefono Bluetooth.
- In base al tipo dilettore audio Bluetooth connesso all'unità, l'opération e le informazioni visualizzate sono variate in base a disponibilité e funazionalità.

1 Effettuare una connessione Bluetooth con illettore audio Bluetooth.
2 Premere SRC/OFF per selezionare [BT AUDIO] come sorgente.
3 Premere BAND/ per avviare la riproduzione.

Operazioni di base

È possible effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 16).

Scopo	Operazione
Avanzamento o avvolgimento rapido	Tenere premuto | ← o >|.
Selezionare una traccia	Premere | ← o >|.
Ripetere la riproduzione*	Premere 6/7.
Riproduzione casuale*	Premere 5/XX.
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Cercare un file da un elenco	1 Premere Q, per visualizzare un elenco.2 Ruotare la ghiera M.C. per selezionare il nome della cartella selezionata, quando premere per confermare.3 Ruotare la ghiera M.C. per selezionare il file desiderato, quando premere per confermare.Viene avviata la riproduzione.

• In base al dispositivo collegato, queste operazioni potrebbero non essere disponibili.

Modalità app

(La modalità APP non non è disponibile per MVH-180UBG/180UB/181UB). É possible ascoltare un'applicazione su un dispositivo iPhone/Android atraverso l'unità. In alcuni casi, è possibile controllare un'applicazione utilizzando l'unità. Per dettagli sui dispositivi compatibili, visitare il nostro site Web.

Importante

L'utilizzo di applicazioni di terze parti potrebbre comportare o richiedere di fornire informazioni personali di identificazione atraverso la creatione di un account utente o in altri modo e, per alcune applicazioni, atraverso l'invoi di dati di geolocalizzazione. TUTTE LE APPLICATIONI DI TERZE PARTI SONO DI RESPONSABILITÀ ESCLUSIVA DEI RISPERTI VIVI FORNITORI, INCLUI SA NON LIMITATAMENTA ALLA GESTIONE E SICUREZZA DEI DATI UTENTE E ALLE PROCEDURE DI TUTELA DELLA PRIVACY. ACCEDENDO AD APPLICATIONI DI TERZE PARTI, SI ACCETTA DI ESAMINARE I TERMINI DEL SERVIZIO E I CRITERI SULLA PRIVACY DEI FORNITORI. SE NON SI ACCETTANO I TERMINI O I CRITERI DI QUALSIASI FORNITORE O NON SI ACCONSENTE, DOVE SIA APPLICABLE, ALL'uso DEI DATI DI GEOLOCALIZAZIONE, NON UTILIZZARE TALI APPLICATIONI DI TERZE PARTI.

Per gli utenti iPhone

Questa funzione è compatible con iPhone e iPod touch installati con iOS 5.0 o versioni successive.

Per gli utenti di dispositivi Android

Questa funzione è compatible con i dispositori v con Android OS 2.3 o versioni successive installate e inoltre supportano Bluetooth SPP (Serial Port Profile) e A2DP (Advance Audio Distribution Profile).

NOTA

PIONEER NON É RESPONSABILE DELLE APP DI TERZE PARTI O DEI RELATIVI CONTENUTI, SENZA ALCUNA LIMITAZIONE ALL'ACCURATEZZA O ALLA COMPLETEZZA. IL CONTINUO E LA FUNZIONALITA DI TALI APPLICAZIONI SONO DI SOLA RESPONSABILITÀ DEL FORNITORE DELLA APP.

Riproduzione di un'applicazione attraverso I'unità

La connessione Bluetooth è disponible per MVH-X380BT.

1 Connette l'unità con un dispositivo mobile.

iPhone via USB (pagea 8)
- Dispositivo Android via Bluetooth (pagea 10)

2 Premere la ghiera M.C. per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [SYSTEM], quando preme per confermare.
4 Ruotare la ghiera M.C. per selezionare [APP CONN.SET], quando premere per confermare.
5 RuotareghieraM.C.per selezionareuna delle seguenti voci.

• Selezionare [Wired] per iPhone.
• Selezionare [BLUETOOTH] per un dispositivo Android.

6 Premere SRC/OFF per selezionare [APP].
7 Utilizzato il dispositivo mobile per avviare l'applicazione.

Operazioni di base

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 16).

Scopo	Operazione
Selezionare una traccia	Premere ↓← o ▷↓.
Avanzamento o avvolgimento rapido	Tenere premuto ↓← o ▷↓.
Sospendere/riprendere la riproduzione	Premere BAND/ →.

Modalità Car Remote

(La modalità Car remote per iPhone non è disponibile per MVH-180UBG/180UB/181UB).

È possibile utilizzare l'unità da un'applicazione car remote installata su un dispositivo iPhone/Android. In alcuni casi, è possible controllare aspetti dell'applicazione utilizzando l'unità, quali selezione della sorgente, pausa e così via.

Per dettagli sulle operazioni disponibili nell'applicazione, consultare la categoria di supporto dell'applicazione.

AVVERTENZA

Non tentare di utilizzare l'applicazione durante la guida. Assicurarsi di uscire nella strada e parcheggiate il veicolo in un luogo sicuro prima di tentare di utilizzare i comandi sull'applicazione.

Per gli utenti iPhone

Questa funzione è compatible con iPhone e iPod touch installati con iOS 8.0 o versioni successive.

Per gli utenti di dispositivi Android

Questa funzione è compatible con i dispositivi con Android OS 4.1 o versioni successive installate inoltre supportano Bluetooth SPP (Serial Port Profile) e AOA (Android Open Accessory) 2.0.

Creazione della connessione car remote

La connessione Bluetooth è disponible per MVH-X380BT.

1 Connette l'unità con un dispositivo mobile.

• Dispositivo iPhone/Android via USB (pagea 8)
• Dispositivo Android via Bluetooth (pageina 10)

2 Premere la ghiera M.C. per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [SYSTEM], quando preme per confermare.
4 Ruotare la ghiera M.C. per selezionare [APP CONN.SET], quando premere per confermare.
5 RuotareghieraM.C.per selezionareuna delle seguenti voci.

• Selezionare [Wired] per un dispositorio connesso via USB.
• Selezionare [BLUETOOTH] per un dispositivo Android connesso via Bluetooth.

Se si selezione la connessione USB per iPhone o la connessione Bluetooth, passare al punto 9.

6 Premere BAND/ per visualizzare l'elenco del menu precedente.
7 Ruotare la ghiera M.C. per selezionare [ANDROID WIRED], quando premere per confermare.
8 Ruotare la ghiera M.C. per selezionare [APP CONTROL] per un dispositivo Android connesso via USB.

Se si selezione [ON] in [PAPP AUTO ON] (pagina 19), l'applicazione car remote sul dispositorio Android si avvia automaticamente e tutti i passaggi sono stati completati.

NOTA

Nel caso in cui l'applicazione car remote non sia anymore stata installata sul dispositorio Android, viene visualizzato un messaggio che richiede di INSTALLARE l'applicazione sul dispositorio Android. Selezionare [OFF] in [P.APP AUTO ON] per annullare il messaggio (pagina 19).

9 Premere SRC/OFF per selezionare qualsiasi sorgente.
10 Tenere premuta la ghiera M.C..

Viene avviata l'applicazione car remote sul dispositivo mobile.

Ascoltare musica su Android

1 Premere SRC/OFF per selezionare [ANDROID].

Operazioni di base

Scopo	Operazione
Selezionare una traccia	Premere ↓ o ↑.
Avanzamento o avvolgimento rapido	Tenere premuto ↓ o ↑.
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever*	Premere 3/S.Rtrv. [1]: efficace per velocità di compressionione basse [2]: efficace per velocità di compressionione alte

• Se l'unità non dispone del pulsante 3/S.Rtrv, è possible impostare la funzione sound retriever con le impostazioni FUNCTION.

Impostazioni

É possibile regolare diverse impostazioni nel menu principale.

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare una delle seguenti categorie,\ quindi premere per confermare.

• Impostazioni FUNCTION (pagea 16)
• Impostazioni AUDIO (pageina 17)
• Impostazioni SYSTEM (pagina 18)
• Impostazioni ILLUMINATION (pageina 20)
• Impostazioni MIXTRAX (pageina 20)

3 Ruotare la ghiera M.C. per selezionare le opzioni, quando premere per confermare.

NOTE

• Le voci di menu relative a Bluetooth ellencate nelle segmente tabelle non sono disponibili per MVH-180UI/180UBG/180UB/181UB.
• Le voci di menu relative a iPod elencate nelle segmente tabelle non sono disponibili per MVH-180UBG/180UB/181UB.
• Le voci di menu relative alla modalità APP elencate nelle segmente tabelle non sono disponibili per MVH-180UBG/180UB/181UB.

Impostazioni FUNCTION

Le voci del menu variano a seconda della sorgente.

Voce del menu	Descrizione
FM SETTING RADIO [TALK], [STANDARD], [MUSIC]	Corrispondenza del livello della qualità audio con le condizioni del segnale di trasmissione del segnale di banda FM. (Disponibile solo con banda FM selezionata.)
BSM RADIO	Memorizzare automaticamente le sei stazioni più forti sui pulsanti numerici (da 1/Λ a 6/Λ).
REGIONAL RADIO [ON], [OFF]	Limitare la riscione ai programmi regionali specifici quando è selezionato AF (ricerca frequenze alternative). (Disponibile solo con banda FM selezionata.)
LOCAL RADIO FM: [OFF], [LV1], [LV2], [LV3], [LV4] MW/LW: [OFF], [LV1], [LV2]	Limitare la stazione di sintonizzazione in base alla potenza del segnale.
TA RADIO [ON], [OFF]	Ricevare le informazioni currenti sul traffico, se disponibili. (Disponibile solo con banda FM selezionata.)
AF RADIO [ON], [OFF]	Consentire all'unità di risintonizzarsi su una Frequenza differente fornendo la medesima stazione. (Disponibile solo con banda FM selezionata.)
NEWS RADIO [ON], [OFF]	Interrompere la sorgente attualmente selezionata con nuovi programmi. (Disponibile solo con banda FM selezionata.)
SEEK RADIO [MAN], [PCH]	Assegnare i pulsanti | o | per cercare le stazioni una a una (sintonizzazione manuale) o selezionare una stazione dai canali preimpostati.
SEL DEVICE APP BT AUDIO	Collegare un dispositivo Bluetooth dell'elenco.
S.RTRV USB iPod APP BT AUDIO ANDROID [1] (efficace per velocità di compressione basse), [2] (efficace per velocità di compressione alte), [OFF]	Potenziare l'audio compesso e ripristinare il suono Completo. Non disponibile quando: • USB è selezionato come sorcene e la funzione MIXTRAX è impostata su On. • Viene riprodotto il file FLAC. (Disponibile per MVH-180UI/180UBG/180UB/181UB)

Voce del menu	Descrizione
AUDIO BOOK iPod [FASTER], [NORMAL], [SLOWER]	Modificare la velocità di riproduzione. (Non disponibile quando [CTRL iPod] è selezionato nella modalità di controllo).
PAUSE APP	Sospendere o riprendere la riproduzione.
PLAY BT AUDIO	Avviare la riproduzione.
STOP BT AUDIO	Arrestare la riproduzione.

Impostazioni AUDIO
Voce del menu	Descrizione
FADER*1
	Regolare il bilanciamento dell'altoparlante anteriore e posteriore.
BALANCE
	Regolare il bilanciamento dell'altoparlante destro e sinistro.
Voce del menu	Descrizione
EQ SETTING
[SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT]	Selezionare o personalizzare la curva di equalizzazione. [CUSTOM1] più essere importato separatamente per agli sorgente. Tuttavia, ognuna delle seguenti combinazioni viene impostata automaticamente sulla stessa impostazione. • USB, iPod, ANDROID e APP (iPhone) • BT AUDIO, ANDROID e APP (Android) [CUSTOM2] è un'impostazione condivisa utilizzata per tutte le origini. É possibile commutare l'equalizzatoreanche premendo ripetutamente EQ, liH(solo per MVH-180UBG/180UB/181UB).
Selezionare una banda equalizzatore e il livello per un'ulteriore personalizzazione. Banda equalizzatore: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ] Livello equalizzatore: da [+6] a [-6]
LOUDNESS
[OFF], [LOW], [MID], [HI]	Compensare il suono chiaro a basso volume.
SUB.W*2
[NOR], [REV], [OFF]	Selezionare la fase del subwoofer.
SUB.W CTRL*2*3
Frequenza di cutoff: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Livello di output: da [-24] a [+6] Livello di pendenza: [-12], [-24]	Il subwoofer emette solo le frequenze inferiori a quella presente nell'intervalle selezionato.
BASS BOOST
Da [0] a [+6]	Selezionare il livello di incremento dei bassi.

Voce del menu	Descrizione
HPF SETTING
Frequenza di cutoff: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]	Dagli altoparlanti vengono emesse solo le frequenze superiuri al cutoff del filtrato passa alto (HPF).
Livello di pendenza: [-12], [-24]
SLA
Da [+4] a [-4]	Regolare il volume del livello per agli sorgente, fattaccezione per FM. Ognuna delle seguenti combinazioni viene impostata automaticamente sulla stessa impostazione. • USB, iPod,Android e APP (iPhone) • BT AUDIO,Android e APP (Android)

1 Non disponible quando [SUB.W/SUB.W] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagea 6).
2 Non disponible quando [REAR/REAR] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagea 6).
*3 Non disponible quando [OFF] è selezionato in [SUB.W].

Impostazioni SYSTEM

Éanche possibile accedere aquesti menu quando l'unità è spenta.

Voc del menu	Descrizione
LANGUAGE
[ENG](Inglese), [PYC](Russo), [TUR](Turco)	Selezionare la lingua per visualizzare le informazioni di testo di un file audio compreso.
CLOCK SET
	Impostare l'orologio (pagea 5).
Voce del menu	Descrizione
12H/24H
[12H], [24H]	Selezionare la notazione temporale.
AUTO PI
[ON], [OFF]	Cercare una stazione differente con la medesima programmazione,anche se si utilizza una stazione preimpostata.
AUX
[ON], [OFF]	Impostare su [ON] quando si utilizes un dispositivo ausiliario connesso all'unità.
USB AUTO
[ON], [OFF]	Selezionare [ON] per passare automaticamente alla sorgente [USB] quando un dispositivo USB/iPod è collegato all'unità. Selezionare [OFF] quando un dispositivo USB/iPod è stato collegato all'unità solo per essere caricato.
BT AUDIO
[ON], [OFF]	Impostare il segnale Bluetooth su on/off.
MUTE MODE (disponibile solo per MVH-180UI)
[MUTE], [20dB ATT], [10dB ATT]	Disattivare o attenuare automaticamente l'audio quando dall'apparecchiatura con funzione Mute viene ricevuto un segnale.
PW SAVE*
[ON], [OFF]	Ridurre il consumo della batteria. L'attivazione della sorgente è consentita solo se esta funzione è arrivata.

Voce del menu	Descrizione
BT MEM CLEAR [YES], [CANCEL]	Cancellare i dati del dispositivo Bluetooth (elenco dispositivo, codice PIN, cronologia chiamate, rubrica, numero di Telefono preimpostati) memorizzati sull'unità. Una volta eliminati correttamente i dati, [CLEARED] viene visualizzato.
BT VERSION [ANS, [CRED, [WIRE, [BLUETOOTH] [MEMORY], [APP CONTROL] [ON], [OFF]	Consente di visualizzato la versione di sistema dell'unità e del modulo Bluetooth. Selezionare il metododi connessione idoneo in base al dispositivo. Selezionare il metododi connessione idoneo in base al dispositivo Android. Selezionare [ON] per avviare automaticamente l'applicazione car remote quando all'unità è collegato un dispositivo Android mediante AOA. (Non disponibile quando [MEMORY] è selezionato in [ANDROID WIRED].)

• [PW SAVE] è annullato se la batteria del veicolo è scollegata e dovrè essere rrottivato una volta ricollegata la batteria. Quando [PW SAVE] è disattivato, in base ai metodi di connessione, l'unità più continuare a recavar energia dalla batteria se l'interrottire di accensione del veicolo non dispone di una posizione ACC (accessorio).

Impostazioni ILLUMINATION

Voce del menu	Descrizione
DIM SETTING
[SYNC CLOCK], [MANUAL]	Cambiare la luminosità del display.
BRIGHTNESS
Da [1] a [10]	Cambiare la luminosità del display. La gamma di impostazioni disponibili varia in base a [DIM SETTING].

Impostazioni MIXTRAX

(solo per MVH-X380BT)

Voce del menu	Descrizione
SHORT MODE
[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]	Selezionare la lunghezza del tempo di riproduzione.
MIX PATTERN
[SOUND LEVEL]	Cambiare gli effetti speciali MIXTRAX in base al livello audio. L'effettoMZisto cambia in base al livello audio.
[LOW PASS]	L'effettoMZisto cambia in base al livello dei bassi.
[RANDOM]	L'effettoMZisto cambia casualmente in base alla modalità di livello audio e alla modalità di passa basso.
DISP FX
[ON], [OFF]	Impostare gli effetti speciali MIXTRAXsu on/off.

Voce del menu	Descrizione
CUT IN FX
[ON], [OFF]	Attivare/disattivare gli effetti audio MIXTRAX nelle si cambiano manualmente le trasce.

Connessioni/Installazione

Connessioni

Importante

• Durante l'installazione dell'unità su un veicolo privo di positioning ACC (accessorio) sull'interruttore di accensione, il mancato collegamento del cavo roso al terminale che rileva il funzionamento del tasto di accensione può provocare il consumo della batteria.

Posizione ACC

Senza posizione ACC

• Se esta unità venisse,utilizzata in condizioni diverse dalles seguenti potrebbero verificarsi incendi o malfunzionamenti.
• Veicoli con batteria da 12 volt e messa a terra negativa.
• Altoparlianti da 50 W (valore di output) e impedenza compresa tra 4 e 8 (valore di impedenza).
  Per evitare cortocircuiti, surriscaldamento e malfunzionamenti, assicurarsi di atteneri alla segunte procedura.
  -Scollegare il terminale negativo della batteria prima dell'investuzione.
  -Fissare il cabaggio con fascette o nastro adesivo. Avvolgere nastro adesivo intorno cabaggio che

entra in dato con le parti metalliche por proteggere i cavi.

-Positione tutti i cavi lontano delle parti in movimento, come ad esempio la leva del cambio e le guide dei sedili.
-Posizione tutti i cavi lontano da luoghi caldi, come ad esempio vicino alle bocchette del riscaldamento.
Non collegare il cavo giallo alla batteria facendolo passare attenuato il foro del vano motore.
-Coprire tutti i connettori per cavi scollegati con nastro isolante.
Non accoriare i cavi.
-Non tagliare mai l'isolamento del cavo di alimentazione dell'unità al fine di condidere la potenza con altri dispositivi. La capacité corrente del cavo è limitata.
- Utilizzato un fusibile dal valore prescritto.
Non collegare il cavo negativo dell'altoparlante direttamente alla messa a terra.
- Non unire mai i cavi negativi di diversi altoparlanti.
- Quando l'unità è accasa, i segnali di controlo vengono inviati atraverso il cavo blu/bianco. Collegare il cavo al telecomando di sistema di un amplificatore di potenza esterno o al terminale di controllo relè dell'antenna automatica del veicolo (max. 300 mA 12 V CC). Se il veicolo è

dotodi un'antenna da vetro, collegarla al terminale di alimentazione del booster.

Non collegare il cavo blu/bianco al terminale di alimentazione di un amplificatore di potenza esterno. Inoltre, non collegarlo al terminale di alimentazione dell'antenna automatica. Questa operazione puo provocare l'esaurimento della batteria o un malfunzionamento.
- Il cavo nero è la messa a terra. I cavi di messa a terra per l'unità e per altre apparecchiature (in particolare prodotti ad alla corrente, come ad esempio amplificatori di potenza) devono essere collegati separatamente. In caso contrario, un distacco occidentale più provocare incendi o malfunzionamenti.

L'unità

MVH-X380BT/180UI/180UBG/180UB/ 181UB

① Microfono 4m solo per MVHX380BT
② Uscita posteriore o uscita subwoofo
③ Uscita anteriore (solo per MVH-X380BT/180UI)

④ Ingresso antenna
⑤ Ingresso cavo di alimentazione
⑥ Fusibile (10 A)
⑦ Ingrasso remoto cablato (solo per MVH-X380BT/180UI) ì possible collegare un adattatore per il telecomando cablato (venduto separatamente).
^⑧ Ingrasso microfono (solo per MVH-X380BT)

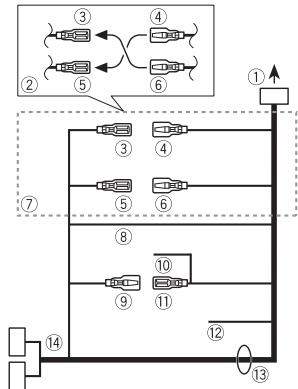

Cavo di alimentazione

1) All'ingresso del cavo di alimentazione
② In base al veicolo, la funzione di ③ e ⑤ puo variare. In quello caso, assicurarsi di collegare ④ a ⑤ e ⑥ a ③
③ Giallo

Backup (o accessorio)

④ Giallo

Effettuare la connessione a un terminale di alimentazione costante pari a 12 V.

⑤ Rosso

Accessorio (o backup)

⑥ Rosso

Effettuare la connessione a un terminale controllato dall'interruttore di accensione (12V CC).

⑦ Collegare tra loro le interlinee del medesimo colore.

Nero (messa a terra telaio)

Blu/bianco

La posizione del pin del connetto ISO varia in base al tipo di veicolo. Collegare ⑨ e ⑪ quando il Pin 5 è di tipo controlo antenna. In un alto tipo di veicolo, non collegare mai ⑨ e ⑪

⑩ Blu/bianco

Effettuare il collegamento al terminale di controllo delsystema dell'amplificatore di potenza (max. 300mA12VCC

① Blu/bianco

Effettuare il collegamento al terminale di controllo relè dell'antenna automatica (max. 300 mA 12 V CC).

Giallo/nero (solo per MVH-180UI)

Se si utilizes l'apparecchiatura con funzione Mute, collegare l'interlinea all'interlinea Audio Mute dell'apparecchiatura. In caso contrario, teneri l'interlinea Audio Mute priva di collegamenti.

13 Interlinee altoparlante

Bianco: anteriore sinistra

Bianco/nero: anteriore sinistra

Grigio: anteriore destra

Grigio/nero: anteriore destra

Verde: postiorei sinistra o subwoofer

Verde/nero: postero ciinta o subwoofer

Viola:posteriore destra o subwoofer

Viola/nero:posterioredestra o subwoofer

14 Connettore ISO

In alcuni veicoli, il connettore ISO cui sono diviso in due. In quello caso, assicurarsi di collegare entrambi i connettori.

NOTE

• Cambiare il menu iniziade dell'unità. Fare riferimento a [SP-P/O MODE] (pagina 6). L'uscita subwoofer dell'unità è monofonica.
• Quando si utilizesza un subwoofer da 70 W (2 Ω), assicurarsi di collegare il subwoofer alle interlinee viola e viola/nero dell'unità. Non collegare nulla alle interlinee verde e verde/nero.

Amplificatore di potenza (venduto separamente)

Eseguire questi collegamenti quando si utilizes un amplificatore opzionale.

① Telecomando di storia Effettuare la connessione al cavo blu/bianco.
② Amplificatore di potenza (venduto separatamente)
③ Effettuare la connessione con cavi RCA (venduti separatamente)
④ All'uscita anteriore
⑤ Altoparlante anteriore*
6) All'uscita posteriore o all'uscita subwoofer
⑦ Altoparlante posteriore o subwoofer
Solo per MVH-X380BT/180UI

Installazione

Importante

• Verificare tutti i collegamenti e sistemi prima dell'installazione finale.
  Nonutilizzare parti non autorizzate, in quanto posso provocare malfunzionamenti.
• Se l'installatione richiede la foratura o autre modifiche del velocolo, consultare il rivenditore.
  Non installare l'unita se:

-puo interferere con il funzionamento dei veicolo.
- cui si raccia lezioni ai passeggeri in caso di arresto improviso.

• In caso di surriscaldamento, il laser semiconductutore più subire danni. Installare l'unità lontano da luoghi caldi, comme ad esempio vicino alle bocchette del riscaldamento.
• É possible ottener prestazioni ottimali quando l'unità viene installata con

un'angolazione inferiore ai 60^

• Durante l'installazione, per garantire la corretta dispersione del calorie quando si utilizza l'unità, accertarsi di lasciare ampio spazio dio il pannello posteriore e avvolgere i cavi allentati in modo che non blocchino le aperture.

Lasciare ampio spazio

Installazione a montaggio DIN

1 Inserire il riduttore di montaggio in dotazione nel cruscotto.
2 Fissare il ridutto di montaggio utilizzato un cacciavite per piegare le linguette metalliche (90^) in posizione.

① Crucotto
② Ridutlore di montaggio
- Assicurarsi che l'unità sia installata saldamente in posizione. Un'installazione instabile può provocare salti o malfunzionamenti.

Quando non si utilizes il riduttore di montaggio in dotazione

1 Allineare i fori della forcella montante ai fori sui lati dell'unità per montare la forcella.

2 Avvitare una vite su ciascun lato per bloccare l'unità in posizione.

① Vite filetata (5 mm × 9 mm, non in dotazione con il prodotto)
② Forcella montante

③Cruscotto o console

Uso della forcella in dotazione

Controllare che la forcella in dotazione si adatta al modello di veicolo specifico, quando montarla sull'unità come ilustrato di seguito.

①Vite
② Forcella

Rimozione dell'unità (installata con il riduttore di montaggio in dotazione)

1 Rimuovere I'anello di rivestimento.

① Anello di rivestimento
② Linguetta tacahe
- Il rasilico del pannello anteriore consente un più facile accesso all'anello di rivestimento.
- Quando I'anello di rivestimento viene nuovoamente collegato, punctare lato con la linguita a tache rivolta verso il basso.

2 Inserire le chiavi di estrazione in dotazione in entrambi i lati dell'unità finché non scattano in posizione.
3 Estrarre l'unità dal cruscotto.

Installazione del microfono

(solo per MVH-X380BT)

Il microfono deve essere posizionato direttamente davanti al conducente ad una distanza adeguate per rilevare chiaramente la voce.

ATTENZIONE

Éstemmamente pericoloso lasciare che i cavo del microfono si impigliq al piantone dello sterzo o alla leva del cambio. Assicurarsi di installare il microfono in modo tale da non ostacolare la guida. Si consiglia di utilizzato dei morsetti (venduti separatamente) per sistmare l'interlinea.

Per l'installazione sul parasole

1 Posizionare l'interlinea del microfono nella scanalatura.

① Interline microfond
② Scanalatura

2 Installare il gancio del microfono sul parasole.

L'abbassamento del parasole riduce il tasso di riconoscimento vocale.

① Gancio microfono

① Nastro biadesivo

Per l'installazione sul piantone dello sterzo

1 Far correre la base del microfono per sganciare il microfono dal gancio.

① Microfono
② Gancio microfono
③ Base microfono

2 Installare il microfono sul lato posteriori del pianitone dello sterzo.

Informazioni aggintive

Risoluzione dei problemi

Il display torna automaticamente alla visualizzazione normale.

Non è stata effettuata alcuna operazione per circa 30 secondi.
-Eseguire un'operazione.

Il range della riproduzione ripetuta cambia in maniera inattesa.
In base al range di riproduzione ripetuta, il range selezionato puòambiare quando viene selezionata un'altra cartella o traccia o durante l'avanzamento/riavolgimento rapido.
-Selezionare nuovamente il range di riproduzione ripetuata.

Una cartella secondaria non viene riprodotta.

Non è possibile riproduire le cartelle secondarie quando è selezionato [FLD] (ripetizione cartella).
-Selezionare unalto rongadi riproduzione ripetuta.

Il suono è intermittente.
Si sta'utilizando un dispositivo, come ad esempio un cellulare, che puo provocare interferenze audio.

• Allontanare dall'unità i dispositivi elettronici che possono causare interferenze.

Il suono proveniente dalla sorgente audio Bluetooth non viene riprodotto.

Sul cellulare connesso via Bluetooth è in corso una chiamata.
-L'audio verra prodotto alltermine della chiamata.
→Uncellulare connesso via Bluetooth è attulmente in uso.
- Smetterdiutilizzareilcellulare.
La connessione tra l'unità e il cellulare non è stata stabilita correttamente in seguito a una chiamata effettuata da un cellulare connesso via Bluetooth.
-Stabilire nuvamente una connessione Bluetooth tra I'unità e il cellulare.

Messaggi di erreore

Comuni

AMP ERROR

Unità non funzionante o collegamento alto parlante errato.
Il circuito protettivo è attivato.

• Verificare il collegamento degli altoparlanti.
• Posizione l'interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane,

contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza.

NO XXXX (NO TITLE, a esempio)

Non sono presenti informazioni di testo incorporate.

• Accendere il display o riproduzione un'allo itemo o traccia.

Dispositivo USB/iPod

FORMATREAD

Pòu verificarsi un ritardo tra l'inizio della riproduzione e il momento in cui si inizi a udire il suono.

• Attendere che il messaggio scompaia e escalotto l'audio.

NO AUDIO

Non sono presenti brani.

• Trasferire i file audio al dispositivo USB ed effettua la connessione.

Il dispositorio USB connesso ha la sicurezza abilitata.

• Atteneri alle struzioni del dispositivo USB per disattivare la sicurezza.

SKIPPED

II dispositivo USB connesso contiene film protetti da DRM.

-I file protetti vengono ignorati.

PROTECT

Tutti i file sul disposativo USB connesso hanno il DRM incorporado.

-Sostituire il dispositorio USB.

N/A USB

Il dispositivo USB connesso non è supportato dall'unità.

-Scollegare il dispositivo e sosituiro con un dispositivo USB compatible.

HUB ERROR

Il dispositorio USB connesso mediante un hub USB non è supportato dall'unità.

• Collegare il dispositivo USB direttamente all'unità utilizzando un cavo USB.

CHECK USB

II connettore USB o il cavo USB ha subito un corto circuito.

• Verificare che il connettore USB o il cavo USB non siano impigliati in qualcosa o danneggiati.

Il dispositiro USB collegato consuma più della quantità di energia massima consentita.

• Scollegare il dispositivo USB e non utilizzato. Posizione r l'erruttro di accensione su OFF e nuovamente su ACC o ON. Collegare solo dispositivi USB conformi.

LiPod funziona correttamente ma non è in carica.

-Assicurarsi che il cavo di collegamento dell'iPod non sua accoriato (ad esempio, non sua impigliato in oggetti metallici). Una volta verificato, posizionale l'interruttore di accensione su

OFF e nuovamente su ON, oppure scollegare e ricollegare l'iPod.

ERROR-19

Comunicazione non riuscita.

• Effettuare una delle seguenti operazioni, quando tornare alla sorgente USB.

• Posizione l'interruttore di accensione su OFF e nuovamente su ON.

• Scollegare il dispositivo USB.
  Passare una sorgente diversa.

Errore iPod.

• Scollegare il cavo dall'iPod. Una volta visualizzato il menu principale dell'iPod, ricollegare e reimpostare I'iPod.

ERROR-23

II dispositivo USB non è formatto correttamente.
- Formattare il dispositivo USB con FAT12, FAT16 o FAT32.

ERROR-16

La versione firmware dell'iPod è obsolesta.
- Aggiornare la versione iPod.
Errore iPod.
- Scollegare il cavo dall'IPod. Una volta visualizzato il menu principale dell'IPod, ricollegare e reimpostare l'IPod.

STOP

Nell'elenco corrente non sono presenti brani.
- Selezione are un elenco che contenga dei brani.

NOT FOUND

Nessun brano correlato.
- Trasferire i brani all'iPod.

Dispositivo Bluetooth

ERROR-10

Errone di alimentazione per il modulo Bluetooth dell'unita.
- Positionare l'interruttor di accensione su OFF e nuovamente su ACC o ON.

App

NO BT DEVICE GO TO BT MENU TO REGISTER

Nessun dispositiivo Bluetooth rilevato.
-Collegare l'unite e il dispositivo via Bluetooth (pagea 10).

CONN.FAILED PRESS BAND KEY TO RETRY

Connessione Bluetooth non riuscita.
Premere BAND/ per effettuare nuovamente la connessione.

DISCONNECTED PRESS BAND KEY TO RETRY

Connessione Bluetooth non riuscita.
Premere BAND/ per effettuate nuovamente la connessione.

CHECKAPP

Connessione all'applicazione non riuscita.
- Atteneri alle struzioni visualizzate sullo schermo.

STARTUPAPP

L'applicatione non èehicles in esecuzione.
- Utilizzato il dispositivo mobile per avviare l'applicazione.

Linee guida digestione

Dispositivo di archivazione USB

• Le connessioni via hub USB non sono supportate.
• Fissare saldamente il disposito di archivazione USB prima di guidare. Non lasciar cadere il disposito di archivazione USB sul pavimento, in quanto potrebbe incastrarsi quello. la pedale del freno o dell'acceleratore.
• In base al dispositivo di archivazione USB, potrebbero verificarsi i seguenti problemi.
  -Le operazioni possono variate.
• Il disposizione di archiviazione potrebbe non essere riconosciuto.
• I file potrebbero non essere riprodotti correttamente.
  -Il disposisivo cui causare interferenze audio durante l'ascolto della radio.

iPod

• Non lasciare l'iPod in luoghi con temperature elevate.
• Fissare saldamente l'iPod durante la guida. Non lasciar cadere l'iPod sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell'acceleratore.
  Le impostazioni dell'IPod, come ad esempio equalizzatore e ripetizione della riproduzione, cambiano automaticamente quando I'iPod è collegato all'unità. Una volta scollegato I'iPod, tali impostazioni tornano alle impostazioni originali.
• Il testo incompatibile salvato sull'IPod non verrà visualizzato dall'unita.

Compatibilità audio compesso

Per il nome cartella o per il nome file, è possible visualizzare solo i primi 32 caratteri (inclusa l'estensione del file).
- L'unità potrebbe non funzionare correttamente in base all'applicazione utilizzata per decodificare i file WMA.
- Potrebbe verificarsi un leggero ritardo all'avvio della coproduzione dei file audio incorpatori con i dati immagine o dei file audio memorizzati su un dispositivo USB con numerouse gerarchie di cartelle.

• Il testo con caratteri russi da visualizzazione sull'unità delve essere codificato con uno dei seguenti gruppi di caratteri:

-Unicode (UTF-8, UTF-16)
- Un gruppo di caratteri diverso da Unicode utilizzato in un ambiente Windows e impostato su Russo nell'impostazione multilingue

ATTENZIONE

• Pioneer non può garantire la compatibilità con tutti i dispositivi di archivazione di massa USB e non si assume alcuna responsabilità per eventuali perdite di dati sulettori multimediai, smartphone o altri dispositivi durante l'utilizzo del prodotto.
  Non lasciare i dischi o un dispositivo di archivazione USB in luoghi soggetti a temperature elevate.

File WMA

Estensione file	.wma
Velocità di trasmissione	Da 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR)
Frequenza di campionamento	32 kHz, 44,1 kHz, 48 kHz
Windows Media™ Audio Professional, Compressione datirawnza perdita, Voce/Streaming DRM/Streaming con video	Non compatibile

File MP3

Estensione file	.mp3
Velocità di trasmissione	Da 8 kbps a 320 kbps (CBR), VBR
Frequenza di campionamento	Da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per enfasi)
Versione tag ID3 compatibile	1.0, 1.1, 2.2, 2.3, 2.4 (la versione tag ID3 2.x ha la priorità sulla versione 1.x.)
Playlist M3u	Non compatibile
MP3i (MP3 interattivo), mp3 PRO	Non compatibile

File WAV

I formati file WAV non possono essere collegati via MTP.

Estensione file	.wav
Bit di quantizzazione	8 e 16 (LPCM), 4 (MSADPCM)
Frequenza di campionamento	Da 16 kHz a 48 kHz (LPCM), 22,05 kHz e 44,1 kHz (MS ADPCM)

Formato compatibile	AAC codificato da iTunes
Estensione file	.m4a
Frequenza di campionamento	Da 11,025 kHz a 48 kHz
Velocità di trasmissione	Da 16 kbps a 320 kbps, VBR
Compressione dati sensza perdita Apple	Non compatibile
File AAC acquistato da iTunes Store (estensione file .m4p)	Non compatibile

File FLAC (solo MVH-180UI/ 180UBG/180UB/181UB)

I formati file FLAC non possono essere collegati via MTP.
- In base al codificatore, i file FLAC potrebbero non essere riproducibili.

Estensione file	.flac
Frequenza di campionamento	8/11,025/12/16/22, 05/24/32/44,1/48 kHz
Bit rate di quantizzazione	16 bit
Modalità canale	1/2 ch

Dispositivo USB

• Potrebbe verificarsi un leggero ritardo all'avvio della riproduzione dei file audio su un dispositivo di archivazione USB con numeroe gerarchie di cartelle.

Gerarchia cartella riproducibile	Fino autto livelli (una gerarchia pratica presente meno di due livelli).
Cartelle riproducibili	Fino a 500
File riproducibili	Fino a 15 000

Riproduzione di file protetti da copyright	Non compatible
Dispositivo USB partizionato	È possible riproduire solo la prima partizione.

Compatibilità iPod

L'unita supporta solo i seguenti modelli di iPod. Di seguito vengono indicate le versioni supportate del software iPod. Le versioni precedenti potrebbero non essere supportate.

Realizzato per
-iPod touch (dalla 1^ alla 5^ generatione)
- iPod classic
- iPod con video
-iPod nano (dalla 1^ alla 7^ generatione
iPhone 6
iPhone 6 Plus
iPhone 5s
iPhone 5c
iPhone 5
iPhone 4s
iPhone 4
iPhone 3GS
iPhone 3G
iPhone

• Le operazioni possono variate in base alla generatione e/o alla versione del software dell'iPod.
• Gli utenti dell'iPod con Lightning Connector devono utilizzato il cavolo da Lightning a USB (in dotazione con iPod).

Gli utenti dell'iPod con Dock Connector devono utilizzare CD-IU51. Per dettagli, consultare il rivenditore.
- Fare riferimento ai manuali dell'IPod per ottenere informazioni sulla compatibilità di file/formato.
- Audiolibri, Podcast: compatibile

ATTENZIONE

Pioneer declina ogni responsabilità per la perdita di dati sull'IPod,anche se i dati vengono persi durante l'utilizzo dell'unità.

Sequenza di file audio

Con questa unità, l'utente non può assegnare numero di cartella e specificare le sequenze di riproduzione. La sequenza di file audio dipende dal dispositivo collegato. Notare che i file nascosti in un dispositivo USB non possono essere riprodotti.

Esempio di gerarchia

Level 1 Level 2 Level 3 Level 4

Da 01 a 05: numero cartella

① a ⑥ :sequenza di riproduzione

Grafico caratteri russi

D: C	D: C	D: C
R:A	Б:B	Д:В
F:Γ	Д:Д	Ε:E,Ε
#:Ж	З:З	И:И,И
K:К	М:Л	М:М
H:H	Д:О	П:П
P:P	С:C	Т:Т
Y:Y	Ф:Ф	Ч:Х
U:U	Ч:Ч	Ш:Ш,Ш
J:J	H:bl	Б:Б
J:Э	H:Ю	Ч:Я

D: visualizzazione C: carattere

Copyright e marchio

Bluetooth

Il marchio nominale e il logo Bluetooth® sono marchi registrati di propietà di Bluetooth SIG, Inc. e sono utilizzati in licenza da PIONEER CORPORATION. Tutti gli altri marchi registrati e marchi nominali sono marchi dei rispetti propriatori.

iTunes

Apple ed iTunes sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti ed in altri Paesi.

WMA

Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi.

Questo prodotto include technologie di propietà della Microsoft Corporation e non è utilizzabile nelle licenza della Microsoft Licensing, Inc.

FLAC

La ridistribuzione e l'utilizzo in formato binario e sorgente, con oswana modifiche, sono consentite solo alle seguenti condizioni:

• Eventuali ridistribuzioni del codice sorgente devono contentere suddette informazioni relative ai diritti d'autore, quello elenco di condizioni e la seguite dinuncia.
• Eventuali redistribuzioni in formato binario devono riproduire suddette informazioni relative a diritti d'autore, quello elenco di condizioni e la segunte rinuncia nella documentazione e/o altre materiale fornito con la distribuzione.
• Né il nome Xiph.org Foundation né i nomi di chi ha prestato il suo contributo devono essere utilizzati allo scopo di sostenere o

promuovere prodotti derivati dal presente softwareenza previa specifica autorizzazione scritta.

QUESTO SOFTWARE VIENE FORNITO
DAI TITOLARI DEL COPYRIGHT E
COLLABORATORI "COSI COM'É" SENZA
ALCUNA GARANZIA ESPLICITA O
IMPLICITA, COMPRESE, A MERO
TITOLO ESEMPLIFICativo MA NON
LIMITATIVE, LE GARANZIE IMPLICITE DI
COMMERCIABILITA E DI IDONEITA PER
UNO SCOPO PARTICOLARE. IN
NESSUN CASO LA FONDAIZIONE O
ALTRI SOGGETTI CHE HANNIO
PRESTATO IL LORO CONTRIBUTO
SARANNO RESPONSABILI PER
EVENTUALI DANNI DIRETTI, INDIRETTI,
ACCIDENTALI O CONSEQUENZIALI,
(COMPRESI, A TITOLO

ESEMPLICATIVO, RIFORNIMENTI DI BENI O SERVIZI SOSTITUTIVI; MANCATO UTILizzatoO PERDITA DI DATI O PROFITTI; INTERRUZIONE DELL'ATTIVITA) IN QUALSIASI MODO CAUSATI PER OGNI IPOTESI DI RESPONSABILITÀ SIA PER CONTRATIO, PRECISA RESPONSABILITÀ O ILLECITO (COMPRESI GRAVI INADEMPIMENTI), FATTI SALVI I LIMITI INDEROGABILI DI LEGGE, CHE POTREBBERO VERIFICARSI QUANDO SI UTILIZZA QUESTO SOFTWARE; ANCHE SE SI ERA STATI MESSI A CONOSCENZA DELLA POSSIBILITA DEL VERIFICARSI DI TALI DANNI.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano, e iPod touch sono marchi di Apple Inc.,

registrati negli Stati Uniti e in altri Paesi.

Lightning è un marchio di fabbrica di Apple Inc.

"Fatto per l'iPod" e "Fatto per l'iPhone" significano che un accessorio elettronico è stato progettato specificamente rispettovamente per il collegamento con l'iPod o l'iPhone ed è stato certificato dal suo sviluppatore corrispondereagli standard operativi stabiliti da Apple. Apple non più essere considerata responsable di quello dispositivo o della sua osservanza delle norme di sicurezza e dei vari regolamenti. Tenere presente che I'uso di quello accessorio con l'iPod o l'iPhone può peggiorare le prestazioni wireless.

AndroidTM

Android è un marchio di fabbrica di Google Inc.

MIXTRAX

MIXTRAX è un marchio registrato di PIONEER CORPORATION.

Specifiche

Generali

Alimentazione: 14,4 V CC (da 10,8 V a 15,1 V consentiti)

Sistema di messa a terra: tipo negativo Consumo di corrente massimo: 10,0 A Dimensioni (L× A× P)

DIN

Telao: 178mm× 50mm× 97 mm

Testata: 188mm× 58mm× 17

mm

D

Telaio: 178mm× 50mm× 97

mm

Testata: 170mm× 46mm× 17

mm

Peso:0,5 kg

Audio

Potenza massima:

• 50W× 4 canali/4 (senza subwoofer)
• 50W× 2 canali/4 +70W× 1 canale/2 (per il subwoofer)

Potenza continua:

22W× 4 da 50Hz a 15000Hz,

5% THD, 4Ω di carico, entrambi i canali pilotati)

Impedenza di carico: 4 Ω (da 4 Ω a 8 Ω)

consentiti)

Livello di output massimo tensione preout:2,0 V

Profilo loudness: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: -30 dB)

Equalizzatore (equalizzatore grafico a 5 bande):

Frequenza: 80 Hz/250 Hz/800 Hz/

2,5 kHz/8 kHz

Campo di equalizzazione: ±12 dB

(passo 2 dB)

Subwoofer (mono):

Frequenza: 50Hz / 63Hz / 80Hz

100 Hz/125 Hz/160 Hz/200 Hz

Pendenza: -12 dB/oct, -24 dB/

oct

Guadagno: da +6 dB a -24 dB

Fase:normale/inversa

USB

Alimentazione massima: 1 A

USB Protocollo:

Formato di decodifica MP3: MPEG-1 e 2 Audio Layer 3

Formato di decodifica WMA: ver. 7, 7.1,

8,9,10,11,12 (audio a 2 canali)

Formato di decodifica AAC: MPEG-4

AAC (solo iTunes codificati) (Ver.

10.6 e precedenti) (MVH-X380BT)

Formato di decodifica FLAC: v1.3.0

(Free Lossless Audio Codec)

Formato segnale WAV: Linear PCM &

MS ADPCM (non compresso)

Tuner FM

Intervallo di frequenza: da 87,5 MHz a 108,0 MHz

Sensibilità utilizzabile: 11 dBf (1,0 V/75Ω, mono, S/N:30 dB)

Rapporto segnale-rumore: 72 dB (rete IEC-A)

Tuner MW

Intervallo di frequenza:da 531 kHz a 1602 kHz

Sensibilità utilizzabile: 25 V (S/N: 20 dB)

Rapporto segnale-rumore: 62 dB (rete IEC-A)

Tuner LW

Intervallo di frequenza: da 153 kHz a

281 kHz

Sensibilità utilizzabile: 28 V (S/N: 20

dB)

Rapporto segnale-rumore: 62 dB (rete

IEC-A)

Bluetooth

(MVH-X380BT)

Versione:Bluetooth3.0certificata

Potenza continua: +4 dBm massimo

(classe di potenza 2)

Banda di frequenza: da 2 400 MHz a 2

483,5 MHz

Profili Bluetooth:

Caratteristiche tecniche e design sono

soggetti a eventuali modifichezza

preavviso.

Indices

Antes de empezar 2

• Selezione [WIRED] para un iPhone.
• Selezione [BLUETOOTH] para un dispositivo Android.
