GEBRUIKSAANWIJZING MVH-X380BT PIONEER

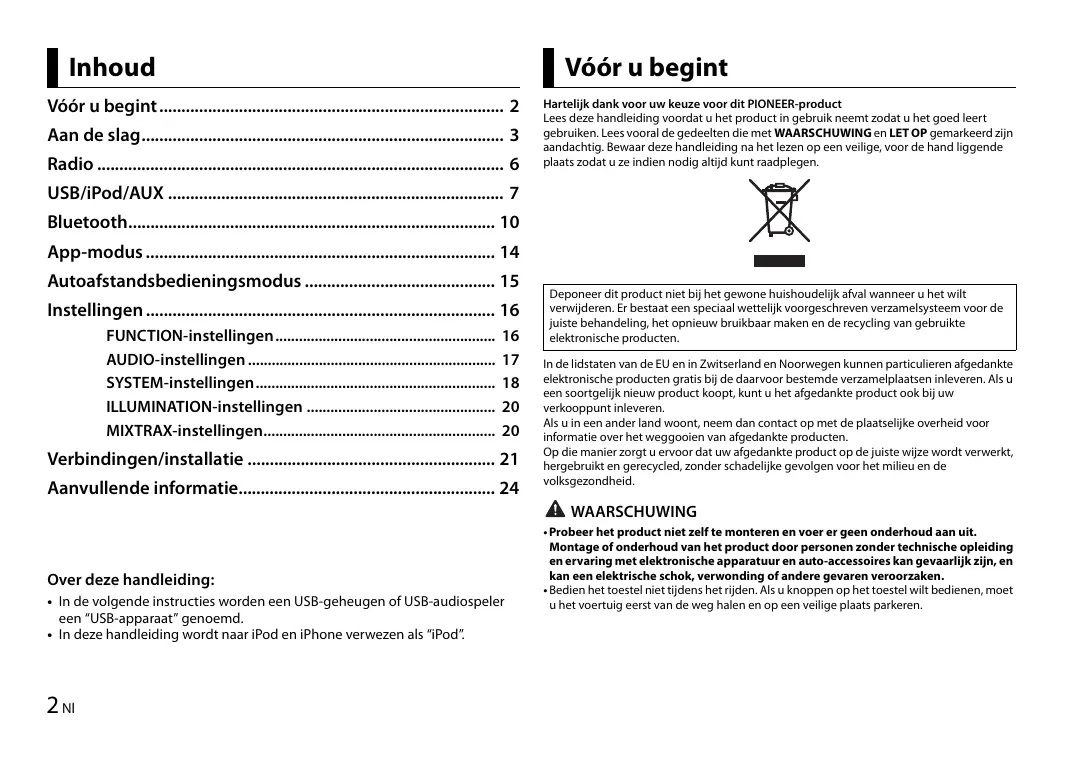

Verbindingen/installatie ........................................................ 21 Aanvullende informatie.......................................................... 24 Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten. In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid. WAARSCHUWING Over deze handleiding:

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een “USB-apparaat” genoemd.
• In deze handleiding wordt naar iPod en iPhone verwezen als “iPod”. 2 Nl

• Probeer het product niet zelf te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door personen zonder technische opleiding en ervaring met elektronische apparatuur en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gevaren veroorzaken.
• Bedien het toestel niet tijdens het rijden. Als u knoppen op het toestel wilt bedienen, moet u het voertuig eerst van de weg halen en op een veilige plaats parkeren. LET OP Afstandsbediening

• Zorg ervoor dat dit toestel niet in contact komt met vocht en/of andere vloeistoffen. Dit kan een elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting kunnen het gevolg zijn van contact met vloeistoffen.
• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
• De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt. OPMERKING Er is alleen een afstandsbediening geleverd bij de MVH-181UB. Bij problemen VOLUME +/– MUTE

Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneerservicecentrum als het toestel niet naar behoren functioneert. AUDIO DISP (display) FUNCTION SRC (bron) Aan de slag Basisbediening Vaak gebruikte functies Bediening

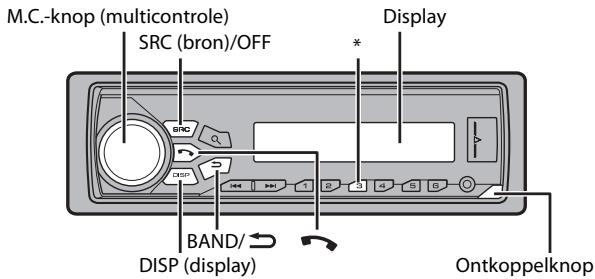

MVH-X380BT/180UI/180UBG/180UB/181UB

Actie M.C.-knop (multicontrole) SRC (bron)/OFF Toestel inschakelen* Druk op SRC/OFF om het toestel in te schakelen. Hou SRC/OFF ingedrukt om het toestel uit te schakelen. Druk op SRC om het toestel in te schakelen. Hou SRC ingedrukt om het toestel uit te schakelen. Het volume regelen Draai de M.C.-knop. Druk op VOLUME + of –. Druk op MUTE om het toestel stil te schakelen. Druk nogmaals om de stilschakeling op te heffen. Een bron selecteren Druk herhaaldelijk op SRC/OFF. Druk herhaaldelijk op SRC. De display-informatie wijzigen Druk herhaaldelijk op DISP. Druk herhaaldelijk op DISP. Display

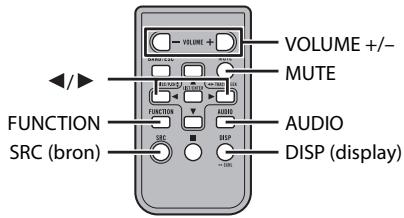

• De knopaanduidingen variëren afhankelijk van het toestel. Afstandsbediening

Nederlands BAND/ DISP (display) Hoofdtoestel Bediening Actie Hoofdtoestel Terugkeren naar de vorige weergave/lijst Druk op BAND/ Terugkeren naar de normale weergave vanuit het menu Houd BAND/ ingedrukt. Een oproep beantwoorden Druk op Een oproep beëindigen Druk op Indicatie Afstandsbediening

Druk op / om de volgende/vorige map te selecteren. Verschijnt wanneer de functie TA (verkeersberichten) is ingesteld (pagina 17). Verschijnt wanneer de functie sound retriever ingesteld is (pagina 17).

Verschijnt wanneer willekeurige weergave/shuffle is ingesteld (behalve wanneer BT AUDIO is geselecteerd als bron).

Verschijnt wanneer weergave herhalen is ingesteld (behalve wanneer BT AUDIO is geselecteerd als bron).

Verschijnt wanneer de iPod-bedieningsfunctie is ingesteld (pagina 10).

• Wanneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antenne van de auto, schuift de antenne uit wanneer de bron van het toestel wordt ingeschakeld. Om de antenne weer in te trekken, schakelt u de bron uit. Verschijnt wanneer een Bluetooth-verbinding is gemaakt (pagina 10). (Alleen voor Bluetooth-compatibele modellen.) Het voorpaneel verwijderen Display-indicatie Indicatie Beschrijving Beschrijving Verschijnt wanneer er een lager niveau van het menu of de map bestaat. Verschijnt wanneer er een Bluetooth-telefoon via HFP (Hands Free Profile) (pagina 10) verbonden is met dit toestel en knippert terwijl de wachtstand geactiveerd is op de telefoon. (Alleen voor Bluetooth-compatibele modellen.) Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert. Ontkoppelen Bevestigen Verschijnt wanneer er een Bluetooth-audiospeler via A2DP (Advanced Audio Distribution Profile) (pagina 10) verbonden is met dit toestel. (Alleen voor Bluetooth-compatibele modellen.) Verschijnt wanneer de knop wordt ingedrukt. Verschijnt wanneer de functie afstemmen op lokale zenders is ingesteld (pagina 16). Verschijnt wanneer een verkeersprogramma wordt ontvangen. 4 Nl Belangrijk
• Stel het voorpaneel niet bloot aan te grote schokken.
• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.
• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak. De afstandsbediening voorbereiden Verwijder het isolatievel voor het gebruik. De batterij vervangen Instellingenmenu Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt [SET UP :YES] op het display.

Plaats de CR2025-batterij (3 V) met de positieve (+) en negatieve (-) pool in de juiste richting. WAARSCHUWING LET OP Beschrijving LANGUAGE Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven. [ENG] (Engels), (Russisch), [TUR](Turks) CLOCK SET Stel de klok in. FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz. [100], [50]

[QUIT :YES] verschijnt als alle instellingen uitgevoerd zijn. Om terug te keren naar het eerste item van het instellingenmenu, draait u de M.C.-knop om [QUIT :NO] te selecteren, druk daarna op de knop om te bevestigen. Druk op de M.C.-knop om de instellingen te bevestigen. OPMERKINGEN

• U kunt de menu-instelling annuleren door op SRC/OFF te drukken.
• U kunt deze instellingen gelijk wanneer uitvoeren bij de SYSTEM-instellingen (pagina 18) en INITIAL-instellingen (pagina 6).

• Bewaar de afstandsbediening niet bij hoge temperaturen of in direct zonlicht.
• Laat de afstandsbediening niet op de vloer vallen, want ze kan gekneld raken onder het gas- of rempedaal. Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen. Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen. Menu-item
• Hou de batterij buiten het bereik van kinderen. Als de batterij wordt ingeslikt, onmiddellijk een arts raadplegen.
• Stel de batterij of de afstandsbediening niet bloot aan te sterke warmte, zoals direct zonlicht of vuur.

• Als de batterij niet op de juiste wijze wordt vervangen, bestaat er gevaar voor explosie. Als de batterij wordt vervangen, moet altijd hetzelfde type worden gebruikt.
• Hanteer of bewaar de batterij niet samen met metalen gereedschappen of voorwerpen.
• Als de batterij lekt, moet u de batterij verwijderen en de afstandsbediening volledig schoon vegen. Plaats dan een nieuwe batterij.
• Bij het afdanken van oude batterijen dient u de overheidsvoorschriften en regels van openbare ecologische instanties te volgen die van kracht zijn in uw land/regio. Druk op de M.C.-knop. Het instellingenmenu verdwijnt als u het toestel niet binnen 30 seconden bedient. Als u de instelling later wilt maken, draait u de M.C.-knop om [NO] te selecteren, druk daarna op de knop om te bevestigen. De demonstratieweergave annuleren (DEMO OFF)

Druk op de M.C.-knop om het hoofdmenu weer te geven. Menu-item Beschrijving

Selecteer deze optie als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.

Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang. [REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn op de draden voor de achterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en de RCA-uitgang niet wordt gebruikt, kunt u [REAR/ SUB.W] of [REAR/REAR] selecteren. Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

Selecteer deze optie om het toestel bij te werken met de recentste Bluetooth-software. Voor meer informatie over Bluetooth-software en het updaten van deze software kunt u terecht op onze website. SYSTEM RESET Selecteer [YES] om de instellingen van het toestel te initialiseren. Het toestel wordt automatisch opnieuw gestart. (Sommige instellingen blijven behouden nadat een reset van het toestel werd uitgevoerd, zoals Bluetoothkoppelingsinformatie, enz.) INITIAL-instellingen

Hou SRC/OFF ingedrukt tot het toestel uitschakelt. Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven. [YES], [CANCEL] Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen. Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen. OPMERKING De opties zijn afhankelijk van het toestel. Menu-item Beschrijving FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz. [100], [50] 6 Nl Radio De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden. Voorkeuzezenders ontvangen

Zenders handmatig opslaan 1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de Druk op SRC/OFF om [RADIO] te selecteren. Druk op BAND/ [MW] of [LW].

cijfertoetsen (1/ Druk op een cijfertoets (1/

Het toestel zoekt naar een zender op basis van de PTY (programmatype)informatie.

-knoppen kunnen ook worden gebruikt om een voorkeuzezender te selecteren wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 17). Best stations memory (BSM) De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/

) ingedrukt tot hij niet meer knippert. PTY-functies gebruiken tot 6/ TIP

tot 6/ om de band te selecteren uit [FM1], [FM2], [FM3], tot Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen. Een zender handmatig zoeken 1 Als u de band heeft geselecteerd, drukt u op OPMERKING

Druk op tijdens FM-ontvangst. Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/ INFO], [POPULAR], [CLASSICS] of [OTHERS]. Druk op de M.C.-knop. Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de servicenaam van het programma weergegeven. OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender. PTY-lijst Voor meer informatie over de PTY-lijst gaat u naar de volgende website: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html USB/iPod/AUX Nederlands

om een zender te selecteren. Hou vervolgens ingedrukt en laat los om een beschikbare zender te zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op om de zoekafstemming te annuleren.

OPMERKING De iPod-functie is niet beschikbaar voor de MVH-180UBG/180UB/181UB. [SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 17).

MTP-verbinding Weergave Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel. SRC (bron)/OFF USB-poort Een apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het aantal bestanden in het apparaat, kunnen audiobestanden/songs mogelijk niet via MTP worden afgespeeld. Merk op dat de MTPverbinding niet compatibel is met WAV- en FLAC*-bestandsindelingen en niet kan worden gebruikt met de MIXTRAX-functie.

• FLAC-bestanden worden alleen ondersteund door de MVH-180UI/180UBG/180UB/ 181UB. OPMERKING Als u een MTP-verbinding gebruikt, moet [ANDROID WIRED] ingesteld zijn op [MEMORY] in de SYSTEM-instellingen (pagina 19). AUX 1 Steek de stereo-miniplug in de AUX-ingangsaansluiting. 2 Druk op SRC/OFF om [AUX] als bron te selecteren. M.C.-knop (multicontrole) AUX-ingang (3,5mm-stereoaansluiting) OPMERKING Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron (pagina 19). USB-apparaten (inclusief Android)/iPod 1 Open het deksel van de USB-poort. 2 Sluit het USB-apparaat/de iPod aan met behulp van een geschikte kabel. OPMERKING Om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat/iPod verbonden wordt met het toestel, stelt u [USB AUTO] in op [ON] bij de SYSTEM-instellingen (pagina 19). LET OP Gebruik een optionele Pioneer USB-kabel (CD-U50E) om het USB-apparaat te verbinden, want elk apparaat dat rechtstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat gevaarlijk kan zijn. Voor u het apparaat loskoppelt, dient u de weergave te stoppen. AOA-verbindingen Raapleeg pagina 15 voor meer informatie over AOA-verbindingen. 8 Nl Bedieningen U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 16). Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een AUX-apparaat te bedienen, dient u het apparaat zelf te gebruiken. Actie Bediening Een map/album selecteren*1 Druk op 1/ of 2/ Een fragment/song (hoofdstuk) selecteren Druk op

Snel vooruit of achteruit Hou

ingedrukt. Actie Bediening Actie Bediening Een bestand in een lijst zoeken 1 Druk op om de lijst weer te geven. 2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start. Alles in shuffle weergeven (alleen iPod) Hou 5/ Druk op de M.C.-knop wanneer een map/categorie geselecteerd is. Een song in de geselecteerde map/ categorie weergeven*1 Hou de M.C.-knop ingedrukt wanneer een map/categorie geselecteerd is. Alfabetisch zoeken (alleen voor een iPod) 1 Druk op om de lijst weer te geven. 2 Draai aan de M.C.-knop om de gewenste categorielijst te selecteren en druk vervolgens op om de alfabetische zoekmodus te activeren. (U kunt de alfabetische zoekmodus ook activeren door de M.C.-knop twee keer te verdraaien.) 3 Draai aan de M.C.-knop om een letter te selecteren en druk vervolgens op de knop om de alfabetische lijst weer te geven. Om alfabetisch zoeken te annuleren, drukt u op BAND/

Weergave pauzeren/hervatten Druk op 4/PAUSE. Sound retriever*2 Druk op 3/S.Rtrv. [1]: Geschikt voor lage compressiewaarden [2]: Geschikt voor hoge compressiewaarden Terug naar de rootmap (alleen voor USB)*1 Houd ingedrukt. Stations wisselen op een USB-apparaat Druk op BAND/ (alleen apparaten die het protocol USB mass storage device ondersteunen)

*1 Alleen gecomprimeerde audiobestanden *2 Als er geen 3/S.Rtrv.-knop op het toestel zit, kan de sound retriever-functie worden ingesteld met de FUNCTION-instellingen. Nuttige functies voor iPod Link-weergavemodus U kunt songs oproepen op basis van de momenteel weergegeven artiest, album of genre. 1 Terwijl u naar een song luistert, houdt u ingedrukt om naar de linkweergavemodus te gaan. 2 Draai de M.C.-knop om de modus ([ARTIST], [ALBUM], [GENRE]) te selecteren, druk daarna op de knop om te bevestigen. De geselecteerde song/het geselecteerde album wordt weergegeven na de momenteel weergegeven song. OPMERKING De geselecteerde song/het geselecteerde album kan worden geannuleerd als u andere functies gebruikt dan functies uit de link-weergavemodus (bijv. snel vooruit en achteruit).

Nederlands Een lijst met bestanden in de geselecteerde map/categorie weergeven*1 ingedrukt. iPod-bediening U kunt het toestel bedienen via een aangesloten iPod. De volgende iPod-modellen zijn niet compatibel met deze functie. – iPod nano 1e generatie, iPod met video 1 Druk op BAND/ tijdens het afspelen en selecteer vervolgens de bedieningsmodus. [CTRL iPod]: De iPod-functie van het toestel kan bediend worden op de aangesloten iPod. [CTRL AUDIO]: De iPod-functie van het toestel kan alleen bediend worden met de knoppen op het toestel of met de bijgeleverde afstandsbediening. In deze modus kan de aangesloten iPod niet worden in- of uitgeschakeld. OPMERKINGEN

• De bedieningsmodus kan ook geschakeld worden door op iPod te drukken (alleen voor de MVH-180UI).
• Als u overschakelt naar de bedieningsmodus [CTRL iPod] wordt het afspelen van de song gepauzeerd. Gebruik de aangesloten iPod om het afspelen te hervatten.
• De volgende bedieningen zijn nog steeds mogelijk op het toestel, zelfs als de bedieningsmodus ingesteld is op [CTRL iPod]. – Pauze, snel vooruit/achteruit, song/hoofdstuk selecteren
• Het volume kan alleen worden geregeld op het toestel. Bluetooth (alleen voor de MVH-X380BT) Bluetooth-verbinding Belangrijk Als er drie of meer Bluetooth-apparaten (bijv. een telefoon en een afzonderlijke audiospeler) verbonden zijn, werken ze mogelijk niet goed.

Over MIXTRAX (alleen USB/iPod) (alleen voor de MVH-X380BT) De MIXTRAX-functie creëert een non-stop-mix van uw muziekbibliotheek. Raadpleeg pagina 20 voor meer informatie over MIXTRAX-instellingen.

• Deze functie is niet compatibel met een Android-apparaat dat via MTP is verbonden.
• Wanneer USB is geselecteerd als de bron en de MIXTRAX-functie in gebruik is, is de functie sound retriever uitgeschakeld.
• Afhankelijk van het bestand/de song zijn geluidseffecten mogelijk niet beschikbaar.

Druk op 3/MIX om MIXTRAX in/uit te schakelen. 10 Nl

Schakel de Bluetooth-functie van het apparaat in. Druk op om het telefoonmenu weer te geven. Draai aan de M.C.-knop om [BT SETTING] te selecteren en druk vervolgens op de knop om te bevestigen. Draai aan de M.C.-knop om [ADD DEVICE] te selecteren, druk daarna op de knop om te bevestigen. Het toestel zoekt naar beschikbare apparaten en geeft ze vervolgens weer in de apparaatlijst.

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Als het gewenste apparaat niet in de lijst voorkomt, selecteert u [RESEARCH].
• Als er geen apparaat beschikbaar is, verschijnt [NOT FOUND] op het display. Draai de M.C.-knop om een apparaat in de apparaatlijst te selecteren, druk daarna op de knop om te bevestigen. Hou de M.C.-knop ingedrukt om de weergegeven apparaatinformatie te schakelen tussen het Bluetooth-apparaatadres en de apparaatnaam. Selecteer [Pioneer BT Unit] op het display van het apparaat. Controleer of hetzelfde getal van 6 cijfers op het toestel en op het apparaat verschijnt, selecteer vervolgens “Yes” op het apparaat. OPMERKINGEN
• [DEVICE FULL] verschijnt als het toestel al gekoppeld is met drie andere apparaten. Verwijder in dat geval een van de gekoppelde apparaten. Zie [DEL DEVICE] of [GUEST MODE] bij de Bluetooth-instellingen (pagina 11).
• Afhankelijk van het apparaat moet u een pincode invoeren in stap 7. Voer in dat geval [0000] in. Menu-item Beschrijving PIN CODE De PIN-code wijzigen. 1 Druk op de M.C.-knop om de instelmodus weer te geven. 2 Draai de M.C.-knop om een cijfer te selecteren. 3 Druk op de M.C.-knop om de cursor naar de volgende positie te brengen. 4 Nadat u de PIN-code heeft ingevoerd, houdt u de M.C.-knop ingedrukt. Als u, nadat u de PIN-code heeft ingevoerd, op de M.C.knop drukt, keert u terug naar het invoerscherm voor de PIN-code en kunt u de PIN-code wijzigen. DEV. INFO Schakel de apparaatinformatie op het display tussen de apparaatnaam en het Bluetooth-apparaatadres. Selecteer [ON] om automatisch naar het [DEL DEVICE]scherm te gaan wanneer het toestel reeds met drie apparaten is gekoppeld. TIP De Bluetooth-verbinding kan ook tot stand worden gebracht door het toestel te detecteren op het Bluetooth-apparaat. Om dit te doen moet [VISIBLE] in de Bluetooth-instellingen ingesteld zijn op [ON]. Voor meer informatie over de bediening van een Bluetooth-apparaat raadpleegt u de bedieningsinstructies bij het Bluetooth-apparaat. Bluetooth-instellingen Menu-item Beschrijving DEVICELIST Geef de lijst met gekoppelde Bluetooth-apparaten weer. “*” verschijnt bij de apparaatnaam wanneer de Bluetooth-verbinding tot stand is gebracht. GUEST MODE Verwijder de apparaatinformatie. A.PAIRING DEL DEVICE [DELETE YES], [DELETE NO] [ON], [OFF] ADD DEVICE Registreer een nieuw apparaat. A.CONN Selecteer [ON] om automatisch een Bluetooth-apparaat te verbinden. [ON], [OFF] VISIBLE [ON], [OFF] [ON], [OFF] Selecteer [ON] zodat een Bluetooth-apparaat het toestel kan detecteren wanneer het toestel via Bluetooth verbonden is met een ander apparaat. Selecteer [ON] om het toestel en de iPhone automatisch te koppelen wanneer een iPhone via USB verbonden is met het toestel. (Deze functie is mogelijk niet beschikbaar, afhankelijk van de versie van iOS die u gebruikt.) Bluetooth-telefoon Breng eerst een Bluetooth-verbinding tot stand met de Bluetooth-telefoon (pagina 10). Tot twee Bluetooth-telefoons kunnen tegelijk worden verbonden. Belangrijk Telefoneren 1 Druk op om het telefoonmenu weer te geven.

• Als u het toestel in stand-by laat staan om uw telefoon via Bluetooth te verbinden terwijl de motor niet draait, kan de accu leegraken.
• Parkeer uw wagen op een veilige plaats en zet de parkeerrem aan voor u de bediening uitvoert.

Wanneer twee telefoons verbonden zijn, verschijnt eerst een telefoonnaam en vervolgens een telefoonmenu. Om naar een andere telefoon te schakelen, drukt u nogmaals op Draai aan de M.C.-knop om [RECENTS] of [PHONE BOOK] te selecteren en druk vervolgens op de knop om te bevestigen. Als u [PHONE BOOK] selecteert, gaat u verder met stap 4. Draai aan de M.C.-knop om [MISSED], [DIALLED] of [RECEIVED] te selecteren en druk vervolgens op de knop om te bevestigen. Draai de M.C.-knop om een naam of telefoonnummer te selecteren, druk daarna op de knop om te bevestigen. Het telefoongesprek begint. Een binnenkomende oproep beantwoorden 1 Druk op wanneer er een oproep binnenkomt. TIP Wanneer twee telefoons via Bluetooth op het toestel zijn aangesloten en er een binnenkomende oproep is wanneer een telefoon voor een oproep wordt gebruikt, verschijnt een bericht op het display. Om de binnenkomende oproep te beantwoorden, dient u de lopende oproep te beëindigen. Basisbedieningen Actie Bediening De privacymodus in- of uitschakelen Druk tijdens het gesprek op BAND/

Telefoonnummers opslaan 1 Selecteer een telefoonnummer uit een telefoonboek of gesprekslijst. 2 Hou een van de cijfertoetsen (1/ tot 6/ ) ingedrukt. De contactpersoon wordt opgeslagen onder het geselecteerde voorkeuzenummer. Om een oproep tot stand te brengen met behulp van een voorkeuzenummer, drukt u op een van de cijfertoetsen (1/ tot 6/ ), waarna u op de M.C.knop drukt. Spraakherkenning (alleen voor iPhone) Deze functie is alleen beschikbaar wanneer een iPhone die over spraakherkenning beschikt, via Bluetooth verbonden is met het toestel. 1 Houd ingedrukt om de spraakherkenningsfunctie te activeren. 2 Druk op de M.C.-knop en spreek in de microfoon om spraakopdrachten te geven. Druk op BAND/ Bediening om de spraakherkenningsfunctie te sluiten. OPMERKING Een oproep beëindigen Druk op Een binnenkomende oproep weigeren Houd ingedrukt wanneer er een oproep binnenkomt. Tussen de huidige beller en een beller in wacht schakelen Druk op de M.C.-knop. Een beller in wacht annuleren Houd

ingedrukt. Het stemvolume van de beller Draai tijdens het gesprek aan de M.C.-knop. aanpassen (als de privémodus ingeschakeld is, is deze functie niet beschikbaar) 12 Nl Actie Voor meer informatie over de mogelijkheden van spraakherkenning raadpleegt u de bij uw iPhone geleverde handleiding. Telefoonmenu Menu-item Beschrijving RECENTS De lijst met gemiste oproepen weergeven. [MISSED] [DIALLED] De lijst met gevormde nummers weergeven. [RECEIVED] De lijst met ontvangen oproepen weergeven. Menu-item Beschrijving PHONE BOOK*1 De contactpersonen weergeven die vanaf uw telefoon werden overgezet. Stel [VISIBLE] bij de Bluetoothinstellingen in op [ON] om via dit toestel door de contactpersonen te bladeren. PRESET 1-6 Voorgeprogrammeerde telefoonnummers opnieuw bellen. U kunt voorgeprogrammeerde telefoonnummers ook bellen door op een van de cijfertoetsen (1/ tot 6/ ) te drukken. A.ANSR*2 Selecteer [ON] om een binnenkomende oproep automatisch te beantwoorden. [ON], [OFF] R.TONE [ON], [OFF] Selecteer [ON] als de beltoon niet uit de luidsprekers van de wagen komt. Afhankelijk van de aangesloten telefoon werkt deze functie mogelijk niet. *2 Als twee telefoons verbonden zijn, werkt deze functie niet voor oproepen die binnenkomen terwijl een van de telefoontoestellen voor een oproep wordt gebruikt. Bluetooth-audio Belangrijk

• Afhankelijk van de aangesloten Bluetooth-audiospeler is de functionaliteit tot een van de volgende twee niveaus beperkt: – A2DP (Advanced Audio Distribution Profile); hiermee kunt u muziek op de audiospeler alleen afspelen. – AVRCP (Audio/Video Remote Control Profile); hiermee kunt u muziek afspelen, pauzeren, songs selecteren enz.
• Het geluid van de Bluetooth-audiospeler wordt gedempt wanneer u de telefoon gebruikt.
• Als de Bluetooth-audiospeler in gebruik is, kan niet automatisch verbinding worden gemaakt met een Bluetooth-telefoon.
• Afhankelijk van het aangesloten type Bluetooth-audiospeler kunnen sommige bedienings- of informatiefuncties niet beschikbaar zijn. PB INVT Keer de volgorde van de namen in het telefoonboek om (naamweergave).

Selecteer of de contactpersonen op uw telefoon al dan niet automatisch overgezet worden wanneer uw telefoon verbonden wordt met het toestel.

• Wanneer er voor de eerste keer verbinding gemaakt wordt, worden de contactpersonen op uw telefoon automatisch overgezet, ongeacht de instelling van [PB A.SYNC].
• Als u overschakelt van [ON] naar [OFF] wordt de automatische synchronisatie tijdens de volgende verbinding uitgevoerd.
• Tijdens de automatische synchronisatie kan de synchronisatie niet geannuleerd worden, zelfs niet als u [OFF] selecteert.

[ON], [OFF] U kunt diverse instellingen aanpassen voor Bluetoothverbindingen. Raadpleeg pagina 11 voor meer informatie over Bluetooth-instellingen. Druk op SRC/OFF om [BT AUDIO] als bron te selecteren. Druk op BAND/ om het afspelen te starten. Basisbedieningen U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 16). Actie Bediening Snel vooruit of achteruit Hou Selecteer een fragment Druk op

Weergave pauzeren/hervatten Druk op 4/PAUSE.

Nederlands BT SETTING Breng een Bluetooth-verbinding tot stand met de Bluetoothaudiospeler. *1 De contactpersonen in uw telefoon worden normaal gezien automatisch overgezet wanneer de telefoon wordt aangesloten. Als dit niet het geval is, gebruikt u uw telefoon om de contactpersonen over te zetten.

Actie Bediening Een bestand in een lijst zoeken 1 Druk op om een lijst weer te geven. 2 Draai de M.C.-knop om de gewenste mapnaam te selecteren, druk daarna op de knop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start.

• Afhankelijk van het verbonden apparaat zijn deze handelingen mogelijk niet beschikbaar. Voor iPhone-gebruikers Deze functie is compatibel met iPhones en iPod touches waarop iOS 5.0 of later geïnstalleerd is. Voor gebruikers van Android-apparaten Deze functie is compatibel met apparaten waarop Android OS 2.3 of later geïnstalleerd is en die ook Bluetooth SPP (Serial Port Profile) en A2DP (Advance Audio Distribution Profile) ondersteunen. OPMERKING PIONEER IS NIET AANSPRAKELIJK VOOR APPLICATIES VAN DERDEN OF HUN INHOUD, INCLUSIEF MAAR NIET BEPERKT TOT HUN NAUWKEURIGHEID OF VOLLEDIGHEID. DE INHOUD EN DE FUNCTIONALITEIT VAN DERGELIJKE APPLICATIES ZIJN UITSLUITEND DE VERANTWOORDELIJKHEID VAN DE LEVERANCIER VAN DE APPLICATIE. Een applicatie weergeven via het toestel De Bluetooth-verbinding is beschikbaar voor de MVH-X380BT. App-modus (De APP-modus is niet beschikbaar voor de MVH-180UBG/180UB/181UB.) U kunt via dit toestel een applicatie op een iPhone-/Android-apparaat gebruiken. In sommige gevallen kunt u een applicatie bedienen met het toestel. Meer informatie over compatibele apparaten vindt u op onze website. Belangrijk Voor gebruik van applicaties van derden worden mogelijk persoonsgegevens gebruikt of moet u zulke gegevens verstrekken, bijvoorbeeld door het opzetten van een gebruikersaccount of op andere wijze, en voor sommige applicaties worden mogelijk geolocatiegegevens gebruikt. ALLE APPLICATIES VAN DERDEN VALLEN UITSLUITEND ONDER VERANTWOORDELIJKHEID VAN HUN UITGEVER, INCLUSIEF MAAR NIET BEPERKT TOT HET VERZAMELEN EN BEVEILIGEN VAN GEBRUIKERSGEGEVENS EN HET PRIVACYBELEID. DOOR EEN APPLICATIE VAN DERDEN TE GEBRUIKEN, GAAT U ERMEE AKKOORD OM U TE INFORMEREN OVER DE GEBRUIKSVOORWAARDEN EN HET PRIVACYBELEID VAN DE UITGEVER ERVAN. ALS U NIET AKKOORD GAAT MET DE GEBRUIKSVOORWAARDEN OF HET BELEID VAN EEN UITGEVER OF GEEN TOESTEMMING GEEFT VOOR HET GEBRUIK VAN GEOLOCATIEGEGEVENS (INDIEN VAN TOEPASSING), MOET U DE APPLICATIE NIET GEBRUIKEN. 14 Nl

Verbind dit toestel met het mobiele apparaat.

• iPhone via USB (pagina 8)
• Android-apparaat via Bluetooth (pagina 10) Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om [APP CONN.SET] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om een van de volgende mogelijkheden te selecteren.
• Selecteer [WIRED] voor iPhone.
• Selecteer [BLUETOOTH] voor een Android-apparaat. Druk op SRC/OFF om [APP] te selecteren. Bedien het mobiele apparaat om de applicatie te starten.

Basisbedieningen U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 16). Actie Bediening Een track selecteren Druk op

Snel vooruit- of achteruitspoelen Houd Het afspelen pauzeren/hervatten Druk op BAND/

Autoafstandsbedieningsmodus (Autoafstandsbedieningsmodus voor iPhone is niet beschikbaar voor de MVH180UBG/180UB/181UB.) U kunt het toestel bedienen via een autoafstandsbedieningstoepassing die geïnstalleerd is op een iPhone/Android-apparaat. In sommige gevallen kunt u via het toestel bepaalde functies van de toepassing gebruiken, zoals bronselectie, pauzeren enz. Raadpleeg de helpfunctie van de toepassing voor meer informatie over welke functies er beschikbaar zijn in de toepassing. WAARSCHUWING Bedien de toepassing niet terwijl u rijdt. Parkeer uw wagen op een veilige plaats voor u de bedieningselementen van de toepassing gebruikt. Voor iPhone-gebruikers Deze functie is compatibel met iPhones en iPod touches waarop iOS 8.0 of later geïnstalleerd is. De autoafstandsbediening verbinden De Bluetooth-verbinding is beschikbaar voor de MVH-X380BT.

Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [SYSTEM] te selecteren en druk vervolgens op de knop om te bevestigen. Draai aan de M.C.-knop om [APP CONN.SET] te selecteren en druk vervolgens op de knop om te bevestigen. Draai aan de M.C.-knop om een van de volgende mogelijkheden te selecteren.

• Selecteer [WIRED] voor een apparaat dat verbonden is via USB.
• Selecteer [BLUETOOTH] voor een Android-apparaat dat verbonden is via Bluetooth. Ga verder met stap 9 als u kiest voor verbinding via USB voor een iPhone of voor verbinding via Bluetooth. Druk op BAND/ om de vorige menulijst weer te geven. Draai aan de M.C.-knop om [ANDROID WIRED] te selecteren en druk vervolgens op de knop om te bevestigen. Draai aan de M.C.-knop om [APP CONTROL] te selecteren voor een Android-apparaat dat verbonden is via USB. Als [ON] is geselecteerd in [P.APP AUTO ON] (pagina 19), start de applicatie voor de afstandsbediening van de wagen op het Android-toestel automatisch en worden alle stappen voltooid. OPMERKING Als de applicatie voor de afstandsbediening van de wagen nog niet op uw Androidtoestel werd geïnstalleerd, verschijnt een bericht op uw Android-toestel om u te vragen de applicatie te installeren. Selecteer [OFF] in [P.APP AUTO ON] om het bericht te verwijderen (pagina 19). 9 Druk op SRC/OFF om een bron te selecteren. 10 Houd de M.C.-knop ingedrukt.

Nederlands Voor gebruikers van Android-apparaten Deze functie is compatibel met apparaten waarop Android OS 4.1 of later geïnstalleerd is en die ook Bluetooth SPP (Serial Port Profile) en AOA (Android Open Accessory) 2.0 ondersteunen.

Verbind dit toestel met het mobiele apparaat.

• iPhone/Android-apparaat via USB (pagina 8)
• Android-apparaat via Bluetooth (pagina 10) De autoafstandsbedieningstoepassing op het mobiele apparaat wordt gestart. Muziek beluisteren op een Android-apparaat

• MIXTRAX-instellingen (pagina 20) Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen. OPMERKINGEN
• De Bluetooth-menu-items in de volgende tabellen zijn niet beschikbaar voor de MVH180UI/180UBG/180UB/181UB.
• De iPod-menu-items in de volgende tabellen zijn niet beschikbaar voor de MVH-180UBG/ 180UB/181UB.
• De menu-items voor de APP-modus in de volgende tabellen zijn niet beschikbaar voor de MVH-180UBG/180UB/181UB. Druk op SRC/OFF om [ANDROID] te selecteren. Basisbedieningen Actie

Bediening Een track selecteren Druk op Snel vooruit- of achteruitspoelen Houd

ingedrukt. Het afspelen pauzeren/hervatten Druk op 4/PAUSE. Sound retriever* Druk op 3/S.Rtrv. [1]: Geschikt voor lage compressiewaarden [2]: Geschikt voor hoge compressiewaarden FUNCTION-instellingen De menu-items zijn afhankelijk van de bron. Menu-item Beschrijving FM SETTING

[TALK], [STANDARD], [MUSIC]

• Wanneer het toestel niet uitgerust is met een 3/S.Rtrv-knop, kan de functie sound retriever geconfigureerd worden via de FUNCTION-instellingen. Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanneer FM-band is geselecteerd.) BSM Instellingen U kunt diverse instellingen aanpassen in het hoofdmenu.

Sla de zes sterkste zenders automatisch op onder de cijfertoetsen (1/ tot 6/ REGIONAL [ON], [OFF] Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai vervolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

Beperk de zenders automatisch volgens de signaalsterkte. Menu-item Beschrijving

Menu-item AUDIO BOOK [ON], [OFF] Ontvang actuele verkeersinformatie indien beschikbaar. (Alleen beschikbaar wanneer FM-band is geselecteerd.) [ON], [OFF] Laat het toestel opnieuw afstemmen op een andere frequentie van dezelfde zender. (Alleen beschikbaar wanneer FM-band is geselecteerd.)

Beschrijving iPod [FASTER], [NORMAL], [SLOWER] Wijzig de weergavesnelheid. (Niet beschikbaar wanneer [CTRL iPod] geselecteerd is in de bedieningsmodus.) PAUSE NEWS Pauzeer of hervat de weergave. PLAY Start de weergave. STOP [ON], [OFF] Onderbreek de momenteel geselecteerde bron met nieuwsberichten. (Alleen beschikbaar wanneer FM-band is geselecteerd.) Stop de weergave. AUDIO-instellingen SEEK [MAN], [PCH] Wijs de knoppen toe om zenders een voor een te zoeken (handmatige afstemming) of selecteer een zender uit de voorgeprogrammeerde kanalen. SEL DEVICE Verbind een Bluetooth-apparaat in de lijst. S.RTRV USB Menu-item Beschrijving FADER*1 Pas de balans aan tussen de voor- en achterluidspreker. BALANCE Pas de balans aan tussen de linker en rechter luidspreker. iPod Verbeter gecomprimeerde audio en zorg voor een rijk geluid. Niet beschikbaar wanneer:

• USB geselecteerd is als bron en de MIXTRAX-functie ingeschakeld is.
• Een FLAC-bestand afgespeeld wordt. (Beschikbaar voor MVH-180UI/180UBG/ 180UB/181UB) Nederlands [1] (geschikt voor lage compressiewaarden), [2] (geschikt voor hoge compressiewaarden), [OFF]

Selecteer de equalizercurve of pas deze aan. [CUSTOM1] kan voor elke bron afzonderlijk worden ingesteld. Alle hierna vermelde combinaties worden echter automatisch ingesteld op dezelfde instelling.

• USB, iPod, ANDROID en APP (iPhone)
• BT AUDIO, ANDROID en APP (Android) [CUSTOM2] is een gedeelde instelling die voor alle bronnen wordt gebruikt. U kunt de equalizer ook wijzigen door herhaaldelijk op te drukken (alleen voor de MVH-180UBG/180UB/ 181UB). Compenseer voor een helder geluid bij laag volume. SUB.W*2

• BT AUDIO, ANDROID en APP (Android) SLA *1 Niet beschikbaar wanneer [SUB.W/SUB.W] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 6). *2 Niet beschikbaar wanneer [REAR/REAR] is geselecteerd in [SP-P/O MODE] in de INITIALinstellingen (pagina 6). *3 Niet beschikbaar wanneer [OFF] is geselecteerd in [SUB.W]. SYSTEM-instellingen U kunt deze menu's ook oproepen wanneer het toestel uitgeschakeld is. Menu-item Beschrijving LANGUAGE [ENG](Engels), [РУС] (Russisch), [TUR](Turks) BASS BOOST [0] tot [+6] Beschrijving HPF SETTING LOUDNESS

[OFF], [LOW], [MID], [HI]

Menu-item Selecteer het bass boost-niveau. Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven. CLOCK SET Stel de klok in (pagina 5). 12H/24H [12H], [24H] 18 Nl Selecteer de tijdnotatie. Menu-item Beschrijving AUTO PI [ON], [OFF] Menu-item Zoek naar een andere zender met dezelfde programmering, zelfs als u een voorkeuzezender gebruikt. [YES], [CANCEL] AUX [ON], [OFF] Stel in op [ON] wanneer een hulpapparaat wordt gebruikt dat verbonden is met het toestel. USB AUTO [ON], [OFF] Selecteer [ON] om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat/iPod verbonden wordt met het toestel. Selecteer [OFF] wanneer een USBapparaat/iPod alleen aangesloten wordt om opgeladen te worden. BT AUDIO [ON], [OFF] Toont de systeemversie van het toestel en van de Bluetooth-module.

PW SAVE* [ON], [OFF] Selecteer de geschikte verbindingsmethode voor een Androidapparaat.

[ON], [OFF] Selecteer [ON] om de applicatie voor de afstandsbediening van de wagen automatisch te starten wanneer een Android-toestel via AOA verbonden is met het toestel. (Niet beschikbaar wanneer [MEMORY] is geselecteerd in [ANDROID WIRED].)

• [PW SAVE] wordt geannuleerd als de accu losgekoppeld wordt, en moet weer worden ingeschakeld als de accu weer wordt aangesloten. Wanneer [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft.

Nederlands Verminder het verbruik van batterijvermogen. Het inschakelen van de bron is de enige handeling die met deze functie mogelijk is. Selecteer de geschikte verbindingsmethode overeenkomstig uw apparaat. ANDROID WIRED Zet het Bluetooth-signaal aan/uit. Schakel het geluid automatisch uit of onderdruk het geluid wanneer een signaal wordt ontvangen van een apparatuur met stilschakelfunctie. Wis de Bluetooth-apparaatgegevens (apparaatlijst, PIN-code, gesprekslijst, telefoonboek, voorgeprogrammeerde telefoonnummers) die opgeslagen zijn in het toestel. [CLEARED] verschijnt wanneer gegevens met succes werden verwijderd. BT VERSION MUTE MODE (alleen beschikbaar voor MVH-180UI) [MUTE], [20dB ATT], [10dB ATT] Beschrijving

ILLUMINATION-instellingen Menu-item Beschrijving DIM SETTING

[SYNC CLOCK], [MANUAL]

De display-helderheid wijzigen. BRIGHTNESS [1] tot [10] De display-helderheid wijzigen. De beschikbare instelbereiken zijn verschillend afhankelijk van [DIM SETTING]. MIXTRAX-instellingen (alleen voor de MVH-X380BT) Menu-item Beschrijving SHORT MODE [1.0 MIN], [1.5 MIN], [2.0 MIN],

[2.5 MIN], [3.0 MIN], [OFF]

Selecteer de weergaveduur. MIX PATTERN [SOUND LEVEL] Wijzig de speciale MIXTRAX-effecten volgens het geluidsniveau. Het mixpatroon wijzigt volgens het geluidsniveau. [LOW PASS] Het mixpatroon wijzigt volgens het basniveau. [RANDOM] Het mixpatroon wijzigt willekeurig volgens de geluidsniveaumodus en de laag-doorlaatmodus. DISP FX [ON], [OFF] 20 Nl Zet de speciale MIXTRAX-effecten aan/ uit. Menu-item Beschrijving

[ON], [OFF] Schakel de speciale MIXTRAX-effecten aan/uit terwijl de fragmenten handmatig worden gewijzigd. Verbindingen/installatie Verbindingen Belangrijk

• Wanneer dit toestel wordt geïnstalleerd in een wagen zonder ACC (accessoire)-positie van de contactschakelaar en als de rode kabel niet wordt verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen. ACC-positie Geen ACC-positie Achteruitgang of subwooferuitgang Uitgang vooraan (alleen voor de MVH-X380BT/180UI) Antenne-ingang Stroomkabelingang Zekering (10 A) Ingang bekabelde afstandsbediening (alleen voor de MVH-X380BT/180UI) Een vast bedrade afstandsbedieningsadapter kan worden aangesloten (afzonderlijk verkocht). Microfooningang (alleen voor de MVH-X380BT) Stroomkabel Dit toestel

MVH-X380BT/180UI/180UBG/180UB/

• Als dit toestel wordt gebruikt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden. – Wagens met een 12 Volt accu en negatieve aarding. – Luidsprekers van 50 W (uitgangswaarde) en 4 Ω tot 8 Ω (impedantiewaarde).
• Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlijnen op te volgen. – Koppel de negatieve pool van de accu los voor u met de installatie begint. – Zet de bedrading vast met kabelklemmen of kleefband. Wikkel kleefband rond bedrading die in contact komt met metalen delen om de bedrading te beschermen. – Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails. – Plaats alle kabels op een veilige afstand van hete plaatsen, dus niet nabij de uitgang van de verwarming. – Verbind de gele kabel niet met de accu door deze door het gat naar het motorcompartiment te voeren. – Dek alle losgekoppelde kabelconnectors af met isolatietape. – Sluit kabels nooit kort. – Verwijder de isolatie van de voedingskabel van dit toestel niet om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt. – Gebruik een zekering van de voorgeschreven waarde. – Verbind de negatieve luidsprekerkabel nooit rechtstreeks met aarde. – Voeg nooit negatieve kabels van meerdere luidsprekers samen.

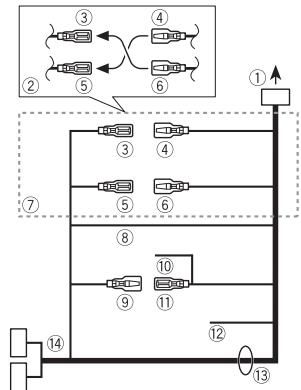

• Als het toestel ingeschakeld is, worden stuursignalen via de blauw/ witte kabel verstuurd. Verbind deze kabel met de systeemafstandsbediening van een externe eindversterker of met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Als de wagen uitgerust is met een ruitantenne, moet verbinding worden gemaakt met de voedingsaansluiting van de antennebooster.
• Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe eindversterker. Verbind deze kabel ook nooit met de voedingsaansluiting van de automatische antenne. Hierdoor zou de accu leeglopen of zou er een storing optreden.
• De zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers) moeten afzonderlijk worden aangesloten. Anders kan er, wanneer ze toevallig loskomen, brand of een storing optreden. Microfoon 4 m (alleen voor de MVH-X380BT) Naar stroomkabelingang

Afhankelijk van het soort wagen kan de functie van verschillend zijn. In dit geval dient te verbinden met met . Geel Reserve (of accessoire) Geel Verbinden met de constante 12 V voedingsaansluiting. Rood Accessoire (of reserve) Rood Verbinden met de aansluiting die door de contactschakelaar wordt gestuurd (12 V gelijkstroom). Verbind draden van dezelfde kleur met elkaar. Zwart (chassisaarde) Blauw/wit De penpositie van de ISOconnector is afhankelijk van het wagentype. Verbind wanneer pen 5 een antennestuurtype is. In een ander wagentype mag u nooit verbinden. Blauw/wit Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom). Blauw/wit Verbinden met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Geel/zwart (alleen voor de MVH180UI) 22 Nl Als u uitrusting gebruikt met een stilschakelfunctie, verbind u deze draad met de stilschakeldraad op de uitrusting. Als er geen stilschakelfunctie is, mag de stilschakeldraad niet worden aangesloten. Luidsprekerdraden Wit: links voor Wit/zwart: links voor Grijs: rechts voor Grijs/zwart: rechts voor Groen: links achter of subwoofer Eindversterker (afzonderlijk verkocht)

Voer deze verbindingen uit wanneer u de optionele versterker gebruikt.

Groen/zwart: links achter of subwoofer Violet: rechts achter of subwoofer Violet/zwart: rechts achter of subwoofer ISO-connector In sommige auto's is de ISOconnector in twee gesplitst. In dit geval dient u verbinding te maken met beide connectoren. OPMERKINGEN

• Wijzig het beginmenu van dit toestel. Zie [SP-P/O MODE] (pagina 6). De subwooferuitgang van dit toestel is mono.
• Wanneer u een subwoofer van 70 W (2 Ω) gebruikt, dient u de subwoofer te verbinden met de violette en violet/zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden. Systeemafstandsbediening Verbinden met blauw/witte kabel. Eindversterker (afzonderlijk verkocht) Verbinden met RCA-kabels (afzonderlijk verkocht) Naar vooruitgang* Voorluidspreker* Naar achteruitgang of subwooferuitgang Achterluidspreker of subwoofer
• Alleen voor de MVH-X380BT/180UI Installatie Belangrijk
• Controleer alle verbindingen en systemen voor de definitieve installatie.
• Gebruik geen ongeoorloofde onderdelen, want dit kan tot storingen leiden.
• Raadpleeg uw verdeler als u voor de installatie gaten moet boren of

andere wijzigingen aan de wagen moet aanbrengen. Installeer het toestel niet op de volgende plaatsen: – waar het de goede werking van de wagen kan storen. – waar passagiers gekwetst kunnen geraken bij bruusk afremmen. De halfgeleiderlaser raakt beschadigd als hij te warm wordt. Installeer dit toestel op een veilige afstand van hete plaatsen, zoals de uitgang van de verwarming. Optimale prestaties zijn verzekerd wanneer het toestel in een hoek van minder dan 60° wordt geïnstalleerd. Tijdens de installatie dient u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorzie daartoe voldoende vrije ruimte achter het achterpaneel en wikkel alle losse kabels op, zodat ze de ventilatieopeningen niet blokkeren. Voorzie voldoende ruimte 5 cm 5 cm DIN-installatie 1 Steek de bijgeleverde installatiekoker in het dashboard.

Zet de installatiekoker vast door de metalen lippen 90° te plooien met een schroevendraaier. Tappende schroef (5 mm × 9 mm, niet met het product meegeleverd) Montagebeugel Dashboard of console Het toestel verwijderen (geïnstalleerd met de bijgeleverde installatiekoker)

Verwijder het sierkader. De meegeleverde beugel gebruiken Dashboard Installatiekoker

• Controleer of het toestel degelijk geïnstalleerd is. Een onstabiele installatie kan haperingen of andere storingen veroorzaken. Controleer of de bijgeleverde beugel geschikt is voor uw voertuig en bevestig de beugel vervolgens op het toestel zoals hierna aangegeven. Wanneer u de bijgeleverde installatiekoker niet gebruikt

Lijn de gaten in de beugel uit met de gaten aan de zijkanten van het toestel om de beugel uit te lijnen.

Sierkader Gekeepte lip

• Door het voorpaneel los te maken, kunt u gemakkelijker bij het sierkader komen.
• Wanneer het sierkader wordt teruggezet, moet de kant met de gekeepte lip omlaag wijzen. Steek de meegeleverde uittrekspieën in beide zijden van het toestel tot ze op hun plaats klikken. Trek het toestel uit het dashboard. geschikte afstand om de stem duidelijk op te nemen. LET OP Het is uiterst gevaarlijk als de microfoondraad rond de stuurkolom of de schakelhendel gewikkeld raakt. Installeer de microfoon dusdanig, dat het rijden op geen enkele manier wordt gehinderd. Het is aan te bevelen klemmen (afzonderlijk verkocht) te gebruiken om de draad vast te leggen. Installeren op de zonneklep 1 Plaats de microfoondraad in de groef. Microfoondraad Groef

Draai aan elke zijde één schroef in om het toestel op zijn plaats te houden. De microfoon installeren Nederlands Schroef Beugel Installeer de microfoonklem op de zonneklep. Door de zonneklep omlaag te zetten, vermindert de kwaliteit van de spraakherkenning. (alleen voor de MVH-X380BT) De microfoon moet direct voor de bestuurder worden geplaatst, op een

Aanvullende informatie Problemen verhelpen Dubbelzijdige tape Microfoonklem Installeren op de stuurkolom 1 Verschuif de microfoonvoet om hem los te maken van de microfoonklem.

Microfoon Microfoonklem Microfoonvoet Installeer de microfoon aan de achterzijde van de stuurkolom. Het display keert automatisch terug naar het gewone display.

• U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd. – Voer een handeling uit. Het bereik voor weergave herhalen wordt onverwacht gewijzigd.
• Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt. – Selecteer het gewenste bereik voor weergave herhalen opnieuw. Een onderliggende map wordt niet afgespeeld.
• Onderliggende mappen worden niet afgespeeld wanneer [FLD] (map herhalen) is geselecteerd. – Selecteer een ander bereik voor weergave herhalen. Het geluid is onderbroken.
• U gebruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt. 24 Nl – Plaats elektrische apparaten die de storing kunnen veroorzaken, verder weg van het toestel. Het geluidssignaal van de Bluetoothgeluidsbron wordt niet weergegeven.
• Er wordt op hetzelfde moment getelefoneerd met een via Bluetooth aangesloten mobiele telefoon. – Het geluidssignaal wordt weergegeven nadat het gesprek beëindigd is.
• Er wordt op hetzelfde moment een via Bluetooth aangesloten mobiele telefoon gebruikt. – Gebruik de mobiele telefoon niet op hetzelfde moment.
• De verbinding tussen het toestel en de mobiele telefoon wordt niet correct tot stand gebracht nadat werd getelefoneerd met een via Bluetooth aangesloten mobiele telefoon. – Breng opnieuw een Bluetoothverbinding tot stand tussen het toestel en de mobiele telefoon. Foutmeldingen Algemeen AMP ERROR
• Dit toestel werkt niet of er is een probleem met de luidsprekeraansluiting.
• Het beveiligingscircuit is geactiveerd. – Controleer de luidsprekeraansluiting. – Draai de contactschakelaar naar OFF en weer naar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum. NO XXXX (bijvoorbeeld NO TITLE)
• Er is geen ingebedde tekstinformatie. – Schakel het display om of speel een ander fragment/bestand af. USB-apparaat/iPod NO AUDIO
• Er zijn geen songs. SKIPPED
• Het aangesloten USB-apparaat bevat bestanden die met DRM zijn beveiligd. – Beveiligde bestanden worden overgeslagen. PROTECT
• Alle bestanden op het aangesloten USB-apparaat zijn beveiligd met DRM. – Gebruik een ander USB-apparaat.
• Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel. – Gebruik een apparaat dat compatibel is met USB. HUB ERROR
• USB-apparaten die aangesloten zijn via een USB-hub worden niet ondersteund door dit toestel. – Sluit het USB-apparaat rechtstreeks aan op dit toestel met behulp van een USB-kabel. CHECK USB
• Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel. – Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd of beschadigd zijn.
• Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde. – Ontkoppel het USB-apparaat en gebruik het niet meer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit alleen compatibele USBapparaten aan.
• De iPod functioneert correct maar wordt niet opgeladen. – Controleer of de kabel van de iPod niet is kortgesloten (bijvoorbeeld contact maakt met metalen voorwerpen). Zet daarna de contactschakelaar UIT en weer AAN, of ontkoppel de iPod en sluit hem weer aan. ERROR-19
• Communicatiefout. – Probeer een van de volgende mogelijkheden en keer dan terug naar de USB-bron.
• Zet de contactschakelaar UIT en weer AAN.
• Ontkoppel het USB-apparaat.
• Schakel over naar een andere signaalbron.
• iPod-fout. – Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in. ERROR-23
• Het USB-apparaat was niet goed geformatteerd. – Formatteer het USB-apparaat met FAT12, FAT16 of FAT32. ERROR-16
• De versie van de iPod-firmware is verouderd. – Werk de versie van de iPod bij.
• iPod-fout. – Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in. STOP
• De huidige lijst bevat geen songs. – Selecteer een lijst die wel songs bevat. NOT FOUND
• Geen verwante songs. – Zet songs over naar de iPod. Bluetooth-apparaat ERROR-10
• Fout in de stroomvoorziening van de Bluetooth-module van dit toestel. – Zet de contactschakelaar op UIT en daarna op ACC of AAN.

Nederlands FORMAT READ

• Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. – Wacht tot het bericht verdwijnt en u het geluid hoort. – Zet de audiobestanden over naar het USB-apparaat en maak verbinding.
• De inhoud van het USB-apparaat is beveiligd. – Raadpleeg de instructies bij het USB-apparaat om de beveiliging uit te schakelen. Apps NO BT DEVICE GO TO BT MENU TO REGISTER
• Geen Bluetooth-apparaat gevonden. – Verbind het toestel en het apparaat via Bluetooth (pagina 10).

CONN. FAILED PRESS BAND KEY TO

• Bluetooth-verbinding mislukt. – Druk op BAND/ om opnieuw verbinding te maken.

DISCONNECTED PRESS BAND KEY TO

• Bluetooth-verbinding mislukt. – Druk op BAND/ om opnieuw verbinding te maken. CHECK APP
• Verbinding met de applicatie mislukt. – Volg de instructies op het scherm.
• De applicatie is nog niet gestart. – Bedien het mobiele apparaat om de applicatie te starten. Aanwijzingen voor het gebruik USB-opslagapparaat
• Het maken van verbindingen via een USB-hub wordt niet ondersteund. 26 Nl

• Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB-apparaat niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.
• Afhankelijk van het USB-apparaat kunnen de volgende problemen voorkomen. – De bediening kan verschillend zijn. – Het opslagapparaat wordt niet herkend. – Bestanden worden niet correct afgespeeld. – Het apparaat kan hoorbare interferentie veroorzaken wanneer u naar de radio luistert. iPod
• Stel de iPod niet bloot aan hoge temperaturen.
• Maak de iPod stevig vast voordat u gaat rijden. Zorg dat de iPod niet op de vloer kan vallen omdat hij dan onder het rem- of gaspedaal terecht kan komen.
• De instellingen van de iPod, zoals de equalizer en weergave herhalen, worden automatisch gewijzigd wanneer de iPod wordt aangesloten op het toestel. Als de iPod wordt losgekoppeld, keren deze instellingen terug naar de oorspronkelijke instellingen.
• Tekst op de iPod die niet compatibel is met de specificaties van dit toestel, kan niet worden weergegeven. Compatibiliteit met gecomprimeerde audio
• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.
• Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.
• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebreide mappenstructuur.
• Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd: – Unicode (UTF-8, UTF-16) – Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen LET OP
• Pioneer garandeert geen compatibiliteit met alle USBopslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens het gebruik van dit product.

• Laat discs en USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen. WMA-bestanden Bestandsextensie Bitsnelheid .wma 48 kbps tot 320 kbps (CBR), 48 kbps tot 384 kbps (VBR) Bemonsteringsfrequen 32 kHz, 44,1 kHz, 48 tie kHz Windows Media™ Niet compatibel Audio Professional, Lossless, Voice/ DRM Stream/ Stream met video MP3-bestanden Bestandsextensie Bitsnelheid .mp3 8 kbps tot 320 kbps (CBR), VBR Bemonsteringsfrequen 8 kHz tot 48 kHz (32 tie kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit) Compatibele ID31.0, 1.1, 2.2, 2.3, 2.4 tag-versie (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.) M3u-afspeellijst Niet compatibel MP3i (MP3 Niet compatibel interactive), mp3 PRO WAV-bestanden
• WAV-bestandsindelingen kunnen niet worden gebruikt via MTP. Bestandsextensie Kwantisatiebits .wav 8 en 16 (LPCM), 4 (MS ADPCM) Bemonsteringsfrequen 16 kHz tot 48 kHz tie (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM) AAC-bestanden (alleen voor de MVH-X380BT) Kwantisatiebitsnelh 16 bits eid Kanaalmodus 1/2 kanalen USB-apparaat
• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur. Compatibel formaat Bestandsextensie Bemonsteringsfreq uentie AAC gecodeerd door iTunes .m4a 11,025 kHz tot 48 kHz Hiërarchie afspeelbare mappen Transmissiesnelhei Apple Lossless AAC-bestand gekocht in de iTunes Store (.m4pbestandsextensie) 16 kbps tot 320 kbps, VBR Niet compatibel Niet compatibel Afspeelbare mappen Afspeelbare bestanden Afspelen van auteursrechtelijk beschermde bestanden Gepartitioneerd USB-apparaat FLAC-bestanden (alleen voor de MVH-180UI/ 180UBG/180UB/181UB) Bestandsextensie Bemonsteringsfreq uentie .flac 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz Maximaal 15 000 Niet compatibel Alleen de eerste partitie kan worden afgespeeld. Compatibiliteit met iPod Alleen de volgende iPod-modellen kunnen met dit toestel gebruikt worden. Ondersteunde versies van de iPodsoftware worden hieronder genoemd. Oudere versies worden wellicht niet ondersteund. Gemaakt voor

• Afhankelijk van de generatie en de versie van de iPod zijn sommige functies mogelijk niet beschikbaar.
• Gebruikers van een iPod met Lightning-aansluiting moeten de Lightning-naar-USB-kabel gebruiken (bij de iPod geleverd).
• Gebruikers van een iPod met Dock Connector moeten CD-IU51 gebruiken. Raadpleeg uw leverancier voor meer informatie.
• Raadpleeg de handleiding van de iPod voor meer informatie over ondersteunde bestandsindelingen.
• Audiobook, Podcast: Compatibel Volgorde van audiobestanden De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat. Merk op dat verborgen bestanden op een USB-apparaat niet kunnen worden weergegeven. Voorbeeld van een boomstructuur Map Gecomprimeerd audiobestand 01 tot 05: Mapnummer tot : Afspeelvolgorde LET OP Pioneer is niet verantwoordelijk voor verlies van gegevens op de iPod, ook niet tijdens het gebruik van dit toestel. Nederlands

• FLAC-bestandsindelingen kunnen niet worden gebruikt via MTP.
• FLAC-bestanden kunnen, afhankelijk van de codeerinrichting, mogelijk niet worden afgespeeld. Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken) Maximaal 500 – iPod touch (1e tot 5e generatie) – iPod classic – iPod met video – iPod nano (1e tot 7e generatie) – iPhone 6 – iPhone 6 Plus – iPhone 5s – iPhone 5c – iPhone 5 – iPhone 4s – iPhone 4 – iPhone 3GS – iPhone 3G – iPhone

Lijst van Russische tekens iTunes Apple en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen. WMA Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc. D: Display C: Teken Copyright en handelsmerken Bluetooth Het merk Bluetooth® en de logo’s daarvan zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. PIONEER CORPORATION gebruikt deze onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van de respectieve eigenaren. 28 Nl FLAC Copyright © 2000-2009 Josh Coalson Copyright © 2011-2013 Xiph.Org Foundation Verspreiding en gebruik in bron- en binaire vorm, met of zonder wijziging, is toegestaan mits aan de volgende voorwaarden is voldaan: – Elke verspreiding van broncode moet de hierboven vermelde auteursrechtelijke mededeling omvatten, alsook deze lijst met voorwaarden en de volgende disclaimer. – Verspreidingen in binaire vorm moeten de hierboven vermelde auteursrechtelijke mededeling, alsook deze lijst met voorwaarden en de volgende disclaimer opnemen in de documentatie en/of andere materialen die bij de verspreiding worden geleverd. – De naam van Xiph.org Foundation noch de naam van zijn bijdragers mogen worden gebruikt om producten die van deze software afgeleid zijn, te onderschrijven of te promoten zonder specifieke, voorafgaande en schriftelijke toestemming.

WERD GEMELD. iPod & iPhone iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen. Lightning is een handelsmerk van Apple Inc. “Gemaakt voor iPod” en “Gemaakt voor iPhone” wil zeggen dat een elektronische accessoire speciaal ontwikkeld is voor verbinding met respectievelijk een iPod of iPhone en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is niet verantwoordelijk voor de werking van dit apparaat en voor het voldoen aan de veiligheidsnormen en wettelijke normen. Houd er rekening mee dat het gebruik van dit accessoire met iPod of iPhone invloed kan hebben op de draadloze prestatie. Android™ Android is een handelsmerk van Google Inc. MIXTRAX MIXTRAX is een handelsmerk van de PIONEER CORPORATION. Technische gegevens Algemeen Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar) Aardingsysteem: negatief Maximaal stroomverbruik: 10,0 A Afmetingen (B × H × D): DIN Chassis: 178 mm × 50 mm × 97 Voorkant: 188 mm × 58 mm × 17

• 50 W × 2 kan./4 Ω + 70 W × 1 kan./2 Ω (met subwoofer) Doorlopend uitgangsvermogen: 22 W × 4 (50 Hz tot 15 000 Hz, 5% THD, 4-Ω-belasting, beide kanalen) Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω toegestaan) Preout maximaal uitgangsniveau: 2,0 Contouren loudness: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: –30 dB) Equalizer (grafische equalizer met 5 banden): Frequentie: 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHz Bereik equalizer: ±12 dB (in stappen van 2 dB) Subwoofer (mono): Frequentie: 50 Hz/63 Hz/80 Hz/ 100 Hz/125 Hz/160 Hz/200 Hz Helling: –12 dB/oct, –24 dB/oct Gain: +6 dB tot –24 dB Fase: Normaal/tegengesteld OPMERKING Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
