MANUALE UTENTE BHFEV182B BLACK & DECKER

(Traduzione del testo originale)

Uso previsto

Gli aspirapolvere portatili BLACK+DECKER BHFEV182B, BHFEV182C, BHFEV182CP 4 in 1 sono stati progettati per scopi di pulizia a vuoto. Questi appearecchi sono concepiè esclusivamente per uso domestico.

Leggere attentamente Anything manuale prima di usare l'apparecchio.

Istruzioni di sicurezza

Avverenza! Leggere

attentamente tutte le avventenze e le istruzioni. L'inosservanza delle avventenze e istruzioni elencate di seguito potrebber dar luogo a scossa elettrica, incendi e/o lesioni gravi alle persone.

L'uso previsto è descririto in quello manuale. Se questo apparecchio viene utilizzato con accessori o per impieghi diversi da quelli raccomandati in quello manuale vi è il rischio che si verificchino lesioni alle persone.
- Conservare quello manuale per successiva consulazione.

Utilizzo dell'apparecchio

Non usare l'apparecchio per aspirare liquidi o materiali che potrebbero incendiarsi.
Non usare I'apparecchio vicino all'acqua.
Non immershere l'apparecchio in acqua.
Non scollegare mai il caricabatteria alla presa di corrente tirando il cavodi alimentazione. Tenere il cavodi alimentazione del caricabatterie lontano da fonti di calore,olio e bordi taglienti.
Questo elettroutensile più essere usato da bambini dagli 8 anni in sue da persone portatrici di handicap fisici, psichici o sensoriali o che non possiedono la dovuta esperienza o conoscenza, purché siano seguiti o opportunamente istrui tull'uso sicuro e comprehendano i pericoli inerenti.

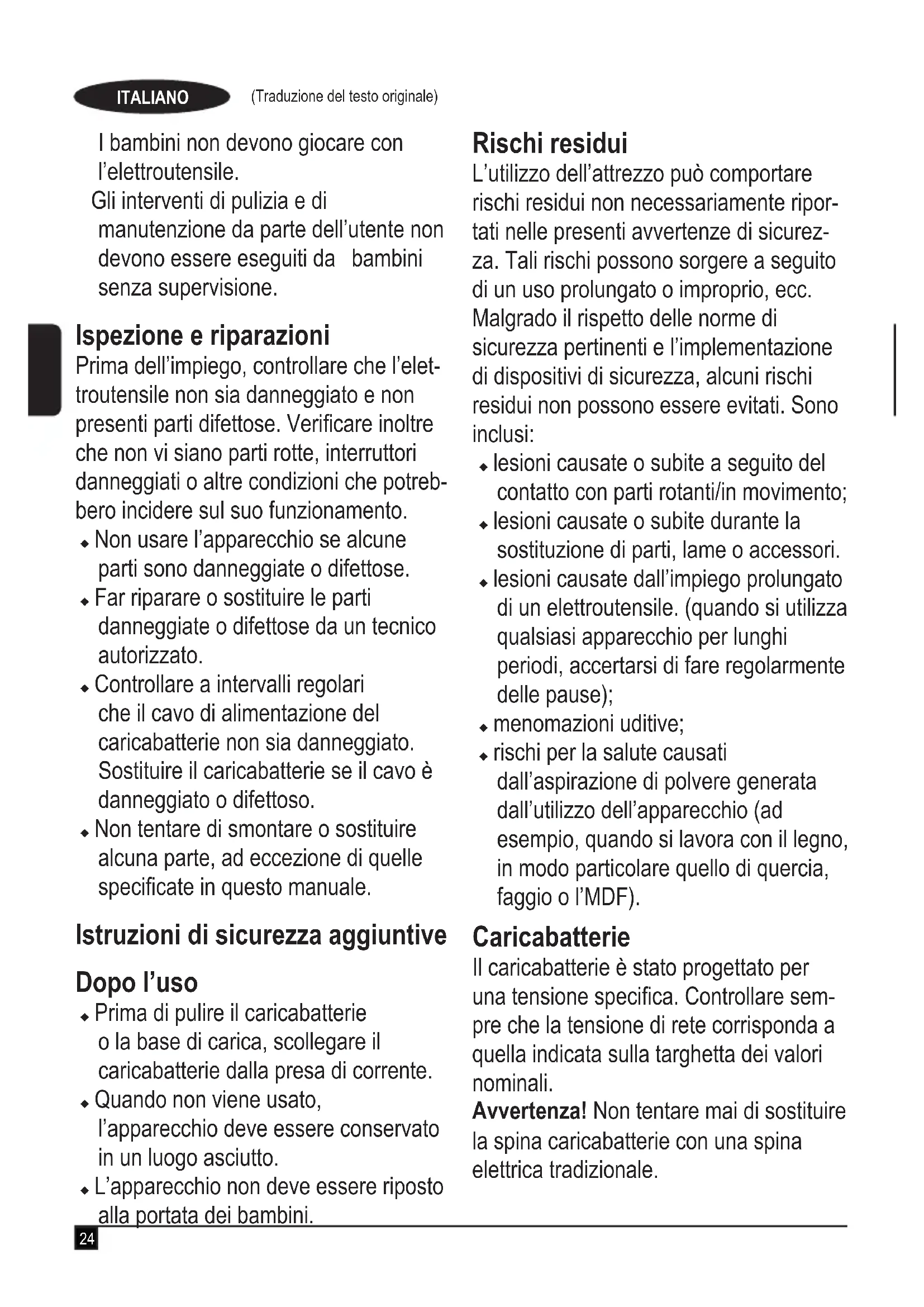

I bambini non devono giocare con I' eletttroutensile.

Gli interventi di pulizia e di manutenzione da parte dell'utente non devono essere eseguiti da bambini alla supervisione.

Ispezione e riparazioni

Prima dell'impiego, controllare che l'elettroutensile non sia danneggiato e non presenti parti difettose. Verificare inoltre che non vi siano parti rotte, erruttori danneggiati o altre condizioni che potrebbero incidere sul suo funzionamento.

Non usare l'apparecchio se alcune parti sono danneggiate o difettose.
Far riparare o sostituire le parti danneggiate o difettose da un technician autorizzato.
Controllare a intervalli regolari che il cavo di alimentazione del caricabatterie non sia danneggiato. Sostituire il caricabatterie se il cavo è danneggiato o difettoso.
Non tentare di smontare o sostituire alcuna parte, ad eccezione di quella specificate in quello manuale.

Istruzioni di sicurezza aggintive

Dopo I'uso

Prima di pulire il caricabatterie o la base di carica, scollegare il caricabatterie alla presa di corrente.
Quando non viene usato, l'apparecchio deve essere conservato in un luogo asciutto.
L'apparecchio non deve essere riposto alla portata dei bambini.

Rischi residui

L'utilizzo dell'attrezzo può comprare rischi residui non necessariamente riportati nelle presenti avventenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolongato o impropero, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;
lesioni causate o subite durante la sostituzione di parti, lame o accessori.
lesioni causate dall'impiego prolongato di un elettROUTensile. (quando si utilizza qualsiasi appearecchio per lunghi periodi, accertarsi di fare regolarmente delle pause);
menomazioni uditive;
rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'apparecchio (ad esempio, quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Caricabatterie

Il caricabatterie è stato progettato per una tensione specifica. Controllare sempre che la tensione di rete corrisponda a quale indica sulla targhetta dei valori nominali.

Avverenza! Non tentare mai di sostituire la spina caricabatterie con una spina elettrica tradizione.

Usare il caricabatterie BLACK+DECKER solo per caricare la batteria dell'apparecchio con il quale è stato fornito. Batterie diverse potrebbero scoppiare, causando lesioni a persone e danni alle cose.
Non tentare mai di caricare batterie non ricaricabili.
In caso di danneggiamento del cavo di alimentazione, farlo riparare dal produttore o presso un Centro di assistenza BLACK+DECKER autorizzato, in modo da evitare pericoli.
Non lasciare che il caricabatterie si bagni.
Non apriere il caricabatterie.
Non collegare il caricabatterie a sonde.
L'apparecchio o la batteria devono essere lasciati in una zona ben ventilata durante la carica.

Sicurezza elettrica

Simboli sul caricabatterie

eggere attentamente il presente manuale prima di usare l'apparecchio.

doppio isolamento di cui è provvisto l'apparecchio rende superfluo il filo di terra. Assicurarsi che la tensione della rete di alimentazione corrisponda al valore indico sulla targhetta dei valori nominali.

La base di carica è destinata esclusivamente all'uso in ambienti interni.

Etichette sull'apparecchio

Sull'apparecchio sono presenti i seguenti symboli, assieme al codice data

Leggere attentamente quello manuale prima di usare l'apparecchio

S010**2400040/

SSC-250040**

BHFEV182B, BHFEV182C, BHFEV182CP

utilizzato il caricabatterie S010**2400040 /

SSC-250040**

Caratteristica

Questo elettROUTensile presente alcune o tutte le seguenti caratteristiche.

1. Pulsante di accensione/spegnimento
2. Interruttore di alimentazione a 3 velocità

2a. Pulsante di attivazione barra battiappeto

1. Indicatore dello stato di carica

1. Batteria da 18V (disponibile con le unità BHFEV182C, BHFEV182CP)

2. Caricabatteria da 18V e stazione di ricarica (disponibile con le unità BHFEV182C, BHFEV182CP)

3. Sollevare il contentatore raccoglipolvere con l'agitatore per filtri

4. Sportello contentitore raccoglipolvere

5. Spazzola per pavimento

6. Tubo di prolunga rigido

7. Accessorio multifunzione 2 in 1 (disponibile per l'ordinazioneattraverso il servizio clienti)

8. Bocchetta a lancia (disponibile con unità BHFEV182B, BHFEV182C, BHFEV182CP)

9. Ferma accessori

10. Spazzola per rimuovere i peli di animali domestici (disponibile con le unità BHFEV182CP)

11. Spazzola raccoglipolvera a bosca larga (disponibile per l'ordinazione tramite il servizio clienti)
12. Porta di ricarica

Caricamento di una batteria

I caricabatterie BLACK+DECKER sono progettati per la ricarica

dei pacchi batteria BLACK+DECKER.

Nota: Per garantire le massime prestazioni e la durata dei pacchi batteriaagli ioni di litio:

Caricare completeness il pacco batteria prima del primo impiego.
Ricaricare le batterie scariche il più presto possible dopo agli utilizzato.
Non scaricare completeness the batterie.

Il caricabatterie in dotazione offre tre possibilità di ricarica della batteria.

1. Solo ricarica standard
2. Ricarica a parete
3. Ricarica sospesa a parete

1. Caricamento standard (Fig. A)

Collegare il caricabatterie (5) a una presa di corrente adatta prima di insertire la batteria (4).
Inserire la batteria nel caricabatterie.

ITALIANO

Traduzione del testo originale

Quando si utilizes il caricabatteria un LED verde lampeggia aindicare che la batteria è in carica.
Il completeness della carica sare indicative dal LED verde che rimane continuamente acceso. La batteria a quel punto è completeness carica e può essere utilizzata in subito o lasciata nel caricabatterie.
Il caricabatterie può essere inserito nella stazione di ricarica (5a) come molto nella figura A.

2. Ricarica della batteria a parete

Marcare la posizione dei fori delle viti della stazione di ricarica (5a) sulla parete (in prossimità di una presa di corrente per la carica dell'aspirapolvere quando è montato sulla stazione di ricarica).
Fissare la stazione di ricarica (5a) sulla parete usando viti e tasselli di tipo idoneo al tipo di parete e al peso dell'elettrdomestico.
Inserire il caricabatterie (5) nella stazione di ricarica (5a). Assicurarsi che sua bloccato in posizione prima di procedere.

Note: Per rimuovere il caricabatterie alla stazione di ricarica, tirare in fuori le linguette di ritenzione e sollevare il caricabatterie.

Collegare il caricabatterie a una presa di corrente adatta prima di insere la batteria.
Far scorrere la batteria nella stazione di ricarica.

3. Stoccaggio dell'aspirapolvere a parete e ricarica della batteria

Il prodotto può essere fissato a parete per averre un posto comodo dove riporre l'elettrodomestico e dove caricarlo.
Quando si fissa la staffa sulla parete, accertarsi che il metodo di montaggio usato sia idoneo al tipo di parete e al peso dell'elettrodomestico.

Marcare la posizione dei fori delle viti della stazione di ricarica sulla parete (in prossimità di una presa di corrente per la carica dell'aspirapolvere quando è montato sulla stazione di ricarica).
Fissare la stazione di ricarica alla parete usando viti e tasselli di tipo idoneo al tipo di parete e al peso dell'apparecchio.
Inserire il caricabatterie nella stazione di ricarica. Assicurarsi che sua bloccato in posizione prima di procedere.

Nota: Per rimuovere il caricabatterie alla base di ricarica, tirare in fuori le linguette di ritenzione e sollevare il caricabatterie.

Collegare il caricabatterie ad una presa di corrente adatta.
Con la batteria inserta sull'aspirapolvere, far scorrere la porta di ricarica (15), situata sulla base dell'aspirapolvere, sulle guide della stazione di ricarica (5a).
Il LED bianco (3) sull'aspirapolvere lampeggia quando la ricarica è in corso.

LesezioniedeLEDaumentano quandlabatteryécarica-wheno ecompletamente carica,iLEDsi spengono. LabatteryaquelpuntoecompletamentecaricaepuosoSSEsecreutilizzatainsubitoolasciatanelcaricabatterie.

Batteria lasciata nel caricabatterie

Il caricabatterie e il pacco batteria posso sono essere lasciati collegati con il LED verde sempre acceso. Il caricabatterie manterrà la batteria come nuova e completenesse carica.

Per installare il pacco batteria (fig. B)

Inserire la batteria (4) finché non si sente un cli c come lostrato in figura B.
Assicurarsi che la batteria sia insediata a fondo e completamente bloccata in posizione.

Per rimuovere il battery pack

Premere il pulsante di rilascio della batteria ed estrarre la batteria (4) dall'elettroutensile.

Montaggio (Fig. C)

Allineare la parte superiore del tubo di prolunga (9) alla presa di aspirazione (16) come migliorato in figura C.
Spingere il tubo di prolunga (9) sulla presa di aspirazione (16) in modo che si blocchi in posizione.
Allineare il fondo del tubo di prolunga (9) alla spazzola per pavimenti (8) come migliorato in figura C.
Spingere il fondo del tubo di prolunga (9) sulla spazzola per pavimenti (8) in modo che si blocchi in posizione.
Per rimuovere un accessorio, premere il disposativo di sgancio degli accessori situato sull'accessorio e rimuoverlo.

USO

Questo aspirapolvere cui estere uscero utilizzato in una di quattro modalità.

Con il tubo di prolunga (9) e la spazzola per pavimenti (8) come migliorato in figura C.
Con la spazzola per pavimenti (8) e la presa di aspirazione (16) come molto in figura D.
Con il tubo di prolunga (9) e un accessorio multifunzione (10), (11), (13) o (14) come migliorato in figura E.
Con un accessorio multifunzione (10), (11), (13) o (14) e la presa di aspirazione (16) come migliorato in figura E.
Gli accessori non forniti con l'unità possono essere ordinati tramite il servizio assistenza.

Accensione e spegnimento (Fig. F)

Per accendere I'aspirapolvere, premere il pulsante di accensione/spegnimento (1).
Per una magiore potenza, far scorrere in avanti l'interruttore di alimentazione variabile (2).

Note: La spazzola per pavimenti (8) si accende quando è collegata all'aspirapolvere o al tubo di prolunga (può essere spenta premendo il pulsante 2a sul display). Le force a LED sulla parte anteriore della spazzola per pavimenti si accendono quando il pulsante di attivazione della barra battitappeto (2a) è accesso (possono essere spente premendo nuovamente il pulsante).

Note: i LED dell'indicatore dello stato di carica (3) si illuminano quando l'aspirapolvere è accesso o durante il processo di ricarica.

Per spagnere l'aspirapolvere, premere il pulsante di accensione/spegnimento (1).
Reinserire il prodotto nel caricabatterie subito dopo l'uso in modo che sia pronto e completenesse carico per l'utilizzo successivo. Assicurarsi che il prodotto sua completenesse inserto nello spinotto del caricabatterie.

Utilizzato di un accessorio (Fig. G)

L'aspirapolvere con alcuni dei seguenti utensili.

Accessorio multifunzione 2 in 1 (10)
Bocchetta a Ianca (11).
Spazzola per rimuovere i peli di animali domestici (13).
Spazzola raccoglipolvera a bocca larga (14).
L'accessorio (10), (11), (13) o (14) cui estere collegato direttamente al connettore del tubo flessibile (6) oppure alla presa di aspirazione (5), come illustrato nella Fig. J.
- Allineare la parte superiore dell'accessorio multifunzione (10), (11), (13) o (14) alla presa di aspirazione (16) o al collegamento del tubo di prolunga (9a) e spingere in posizione in modo che si blocchi in posizione come migliorato in figura G.

Tutti disponibiliattraverso il dipartimento di assistenza

Pulizia e svuotamento dell'aspirapolvere

Senso del filtro

Quando un filtro è ostruito e necessita di pulizia, il LED filtrò rossso (3) nel telao si illumina.

Agitatore per filtri (Fig. H)

Rimuovere il contentatore raccoglipolverre (6) sollevandolo dal telaio (17), girare la ruota dell'agitatore del filtrlo 5 - 10 volte per rimuovere la polvere in excesso dal filtrlo augmentandoneosi le prestazioni.

Note: Si consiglia di agitare quando l'unità viene svuotata e il pre-filtro rimioso.

Nota: Si avrare la raccolta ottimale della polvere solo con filtri puliti e un contentatore raccoglipolvere vuoto. Se la polvere comincia a fuoriscire dal prodotto quando viene spento, significata che il contentatore polvere è pieno e delve essere svuotato.

Per svuotare il contentitore raccoglipolvere (Fig. I, J)

Rimuovere il contentitore raccoglipolvere sollevandolo (6) dal telaio (17) come migliorato in figura I.
Posizione are il contentatore raccoglipolvere sopra un cestino e premere il pulsante di rilascio del coperchio del contentitore raccoglipolvere (6a) per svuotare il contentitore raccoglipolvere come mostrato nella figura J.
Chiudere il coperchio del contentatore raccoglipolvere (7) finché non "scatta" saldamente in posizione.
Inserire nuovamente il contentatore raccoglipolvere (6) sul telaio (17).

Rimozione del pre-filtro (Fig. K)

Rimuovere il contentatore raccoglipolvere sollevandolo (6) dal telao (17) come migliorato in figura I.
Posizione are il contentatore raccoglipolvere sopra un cestino della spazzatura e premere il pulsante di rilascio del coperchio del contentitore raccoglipolvere (6a) per svuotare il contentitore raccoglipolvere come lostrato nella figura J.
Utilizzare l'indice e il pollice per schiacciare il pre-filtro (18), tirare il pre-filtro (18) dal contentatore raccoglipolvere (6) come molto in figura K.

Nota: L'alloggiamo del filtro si inserisce perfettamente nel contentatore raccoglipolver e potrebbe essere dificile da rimuovere inizialmente.

Svuotare il contentitore raccoglipolvere.
Inserire il pre-filtro (18) nel contentatore raccoglipolvere (6) assicurandosi che la linguetta del contentatore raccoglipolvere (20) sua allineata allo slot del prefiltro (19) come molto nella figura K.
Installare il contentatore polvere sull'aspirapolvere, finché non "scatta" saldamente in posizione.

Rimozione del filtro (Fig. L)

Rimuovere il contentitore raccoglipolvere sollevandolo (6) dal telaio (17) come migliorato in figura I.
Posizione are il contentatore raccoglipolvere sopra un cestino della spazzatura e premere il pulsante di rilascio del coperchio del contentitore raccoglipolvere (6a) per svotare il contentitore raccoglipolvere come lostrato nella figura J.
Afferrare l'alloggiamento della ruota dell'agitatore (21) e tirarlo versus l'alto per rimuoverlo.
Rimuovere ilhetto (22), dall'alloggiamento della ruota dell'agitatore (21) come molto in figura L.
Scuotere o spazzolare leggermente per eliminare la polvere dalchio.

Inserire il filtro (22) nell'alloggiamento della ruota dell'agitatore (21).
Inserire l'alloggiamento della ruota dell'agitatore (21) sul contentitore raccoglipolvere, finché non "scatta" saldamente in posizione.

Pulitura dei filtri

• Una volta che il filtro e il pre-filtro sono stati rimossi dal contentitore raccoglipolverre, scuotere o rimuovere delicatamente la polvere dal pre-filtro e dal filtr.
  Sciacquare il contentitore raccoglipolvere (6) con acqua calda e sapone.
  Lavare i filtri in acqua calda saponata.
  Assicurarsi che i filtri siano completeness ascuitti (24 ore) prima di reinserirli.
  Seguire le istruzioni nellesezioni "Rimozione del pre-filtro e Rimozione del filtrlo" per le istruzioni di assemblaggio.

Note: Siavrà la raccolta ottimale della polvere solo con filtruli puliti e un contentatore raccoglipolverve vuoto. Se la polvere comincía a fuoriuscire dal prodotto quando viene spento, significà che il contentitore polvere è pieno e deve essere svuotato o che è presente un blocco.

Lavare regolarmente i filtri utilizzando acqua calda saponata e accertarsi che siano perfettamente asciutti prima del riutilizzo degli stessi. Le prestazioni del prodotto sono migliorari, tanto più che ilchio è pulito.
- è molto importante che i filtri siano completeness asciutti e nella posizione corretta prima dell'uso.

Rimozione e pulizia delle spazzole rotanti (Fig. M)

Avvertenza! Per ridurre il rischio di lesions derivanti delle parti in movimento, scollegare la batteria prima di pulire l'apparecchio o sottoporlo a manutenzione.

Per rimuovere la spazzola rotante (23) alla spazzola per pavimenti (8) premere il pulsante di rilascio (24), come illustrato nella Figura M.
Sollevare la spazzola rotante alla posizione bloccata.
Aquel punto èpossible rimuovere la spazzola rotante (23).
Pulire la spazzola rotante e reinserirla. Assicurarsi che sua fissata in posizione di blocco prima dell'uso.

Stoccaggio

L'unità peut essere ridirata in modo sicuro utilizzato la stazione di ricarica (5a) come migliorato nella figura N.

Manutenzione

Questo appearecchio sono filo BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avvertenzal Prima di qualsi asi operazione di manutenzione sugli appearecchi alla filo, svolgere le operazioni descritte di seguito.

Rimuovere la batteria.
Scollegare il caricabatterie alla spina prima di pulirlo. Il caricabatterie non richiede alcuna manutenzione, ad eccezione di una regolare pulizia.
Pulire regolarmente le prese di ventilazione dell'apparecchio/del caricabatterie con un pennello morbido o con un panno asciutto.
Pulire regolarmente il vano del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Sostituzione dei filtri

I filtri devono essere sostituiti agli 6 - 9 mesi e quando sono usurati o danneggiati.

I filtri di ricambio sono reperibili presso il proprio rivenditore BLACK+DECKER.

Rimuovere i vecchi filtri come descritto sopra.
Inserire i nuovi filtri come descrizione sopra.

Risoluzione dei problemi

Problema Possibile causa	sopportile soluzione
L'unità non si avvia.	La batteria non è stata caricata.	Controllare i requisiti di carica della batteria.
	Blocco.	Controllare il tubo della spazzola per pavimenti.
		Controllare il tubo di prolunga.
		Controllare tra il tubo di prolunga e il contentatore
La barra battitappeto smette di funzionare.	Ostruzione.	L'unità è dotata di una funzione di protezione da sovraccarico della barra battitappeto. Rimuovere e pulire la barra battitappeto per eliminare tutti i detriti e le ostruzioni
Il pacco batteria non si carica.	Il caricabatterie non è collegato a una presa di corrente.	Collegare il caricabatteria a una presa di corrente funzionante. Consultare "Note importanti sulla carica" per ulteriori dettagli.
	La temperatura dell'aria circostante è troppo alta o troppo Bassa	Spostare il caricabatterie e il pacco batteria dove la temperatura è superiore a 4 °C o inferiore a +40 °C.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Dati tecnici

	BHFEV182B* BHF	EV182C BHFEV182	CP
Tensione 18 18 18
Watt Ore 36 36
Peso 2,8 3,17 3,23
Batteria BL2018 BL-2018
Caricabatterie	S010**2400040 / SSC-250040**	S010**2400040 / SSC-250040**	S010**2400040 / SSC-250040**
Tempo di ricarica approsimativo		5h 5h

• BHFEV182B è un'unità nuda e non viene fornita con una batteria o un caricabatteria.

Garanzia

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi alla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black&Decker e sare necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato.

I Termini e condizioni della garanzia Black&Decker di 2 anni e la sede del technique riparatore autorizzato più vicino sono consulabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio Black&Decker di zona all'indirizzo postale indicate in quello manuale.

Visitare il nostro sito www.blackanddecker.it per registrar il prodotto Black&Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.

Bedoeld gebruik
