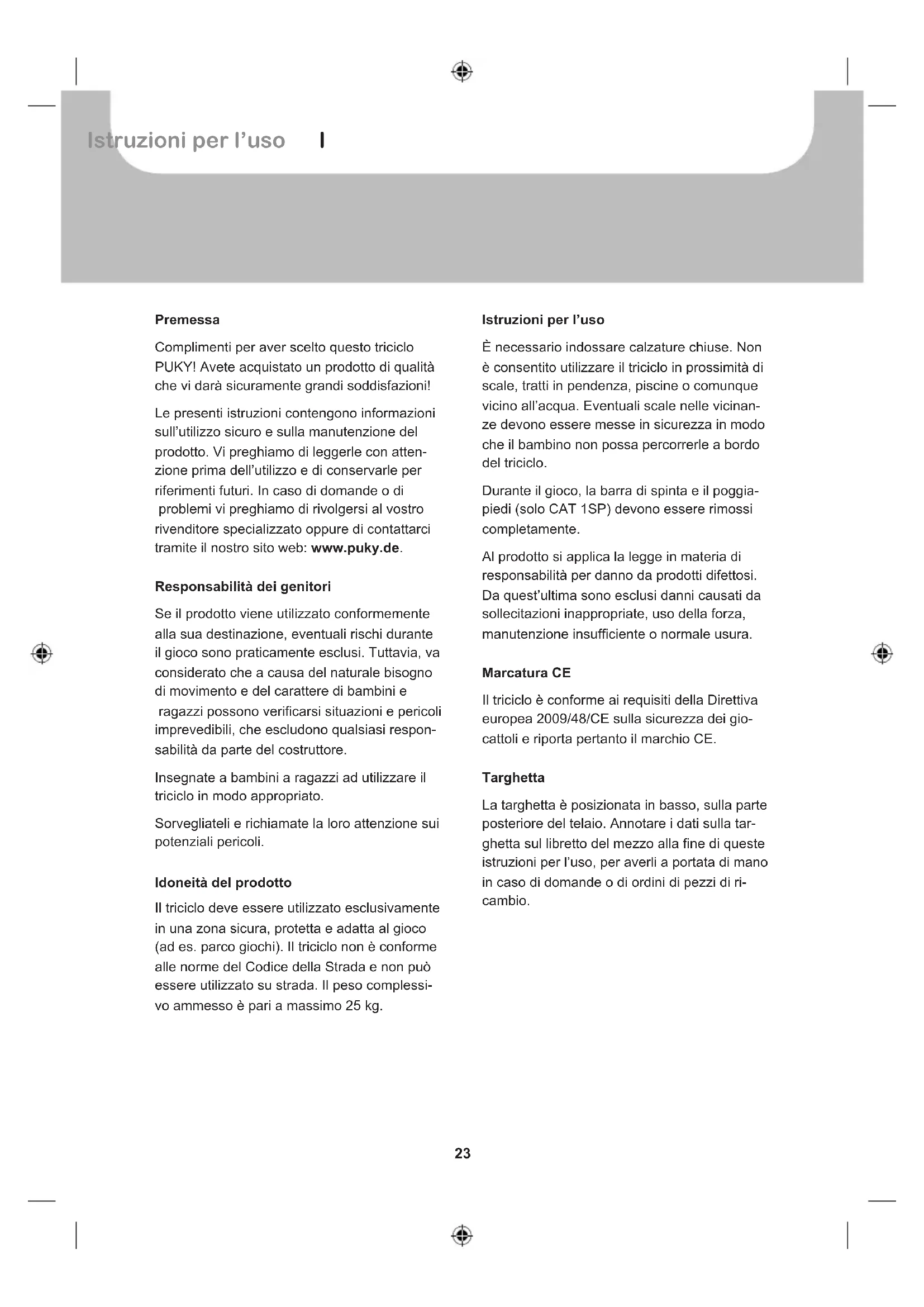

MANUALE UTENTE CAT 1 S Puky

Per favore, leggete quello manuale prima di utilizzato il triccio e archiviatelo per l'utilizzo futuro!

Complimenti per aver scelto quello tricchio PUKY! Avete acquistato un prodotto di qualità che viURTARE sicuramente grandi soddisfazioni!

Le presenti istruzioni contengono informazioni sull'utilizzo sicuro e sulla manutenzione del prodotto. Vi preghiamo di leggerle con atten-zione prima dell'utilizzo e di conservarle per riferimenti futuri. In caso di domande o di problemi vi preghiamo di rivolgersi al vostro rivenditore specializzato oppure di contattarcitramite il loro scopo web: www.puky.de.

Responsabilità dei genitori

Se il prodotto viene utilizzato conformmente alla sua destinazione, eventuali rischi durante il gioco sono praticamente esclusi. Tuttavia, va considerato che a causa del naturale bisogno di movimento e del carattere di bambini e ragazzi possono verificarsi situazioni e pericoli imprevedibili, che escludono qualsiasi responsabilità da parte del costruttore.

Insegnate a bambini a ragazzi adutilizzare il tricchio in modo appropriato.

Sorvegliateli e richiamate la loro attenzione sui potenziali pericoli.

Idoneita del prodotto

Il tricchio deve essere utilizzato esclusivamente in una zona sicura, protetta e adatta al gioco (ad es. parco giochi). Il tricchio non è conforme alle norme del Codice della Strada e non può essere utilizzato su strada. Il peso complessivo amesso è parl a massimo 25 kg.

Istruzioni per l'uso

É nécessario indossare calzature chiuse. Non è consentito utilizzato il triccio in prossimità di scale, tratti in pendenza, piscine o comunque vicino all'acqua. Eventuali scale nelle vicinanze devono essere messe in sicurezza in modo che il bambino non possa percorrerle a bordo del triccio.

Durante il gioco, la barra di spinta e il poggiapiedi (solo CAT 1SP) devono essere rimossi completamente.

Al prodotto si applica la legge in materia di responsabilità per danno da prodotti difettosi. Da quest'ultima sono escludi danni causati da sollecitazioni inappropriate, uso della forza, manutenzione insufficiente o normale usura.

Marcatura CE

Il tricchio è conforme ai requisiti della Direttiva europea 2009/48/CE sulla sicurezza dei gio-cattoli e riporta pertanto il marchio CE.

Targhetta

La targhetta è posizionata in basso, sulla parte posteriore del tetlaio. Annotare i dati sulla targhetta sul libretto del mezzo alla fine di queste istruzioni per l'uso, per averli a portata di mano in caso di domande o di ordini di pezzi di ri-cambio.

Manutenzione e cura

Prima dell'utilizzo, controllare l'eventuale usura di tutti i componenti e verificare che i giunti a vite siano posizionati nella rispettiva sede. I dadi autobloccanti sono difficili da allentare e dello aver smontato completeness il prodotto devono essere sostituiti.

Per mantenere l'elevato livello di sicurezza costruttivo è necessario sostuire immediamente componenti usurati o difettosi con ri-cambi originali PUKY. Per motivi di sicurezza il tricchio non dovrebbe essere utilizzato finché non è stato completato l'assemblaggio. Non raddrizzare eventuali componenti deformati ma sostiturli.

Componenti soggetti a usura: ruote, cuscinetti manovella, freni, calotte dei freni.

Non pulire il tricchio con un'idropulitrice. Pulire il prodotto utilizzato acqua leggermente saponata e successivement asciugare tutto accuramente con un panno morbido. Conservare il tricchio lontano da materiali corrosivi (sale antigelo, acqua di mare, fertilizzanti). Non conservare il tricchio in locali umidi.

Disimballaggio e contentuto della confezione

Non utilizzare oggetti taglienti per l'apertura dell'imballaggio e per la rimozione del materiale di protezione. Potreste danneggiare accidentallymente la vernice o componenti del tricchio.

Estrarre tutti i componenti dall'imballaggio.
Rimuovere il materiale di protezione. Conservare il materiale d'imballaggio fuori alla portata dei bambini. Pericolo di soffocamento.
- Verificare la completeness e l'integrità del contento della confezione. Se dovesse mancare qualcosa, rivolgetevi al vosto rivenditore specializzato prima di procedere con ulteriari interventi.

La confezione contiene (Figura A):

1. telao
2. forcella, inclusa ruota anteriore e manovella dei pedali
3. manubrio
4. sedile, incl. viti
5. asse posteriori con ruote
6. tubi della barra di spinta
7. maniglia della barra di spinta
8. vaschetta posteriore ribaltabile
9. paletta (solo CAT 1SP)
10. setaccio con copertura in rete (solo CAT 1SP)
11. poggiapiedi (solo CAT 1SP)

Montaggio

Le istruzioni di montaggio sono riportate nelle ultime pagine delle presenti istruzioni per l'uso.

Per il montaggio sono necessari gli utensili seguenti (Figura B):

1. chiave a forchetta 10mm
2. chiave a brugola 5mm
3. cacciavite a taglio

Conservare le piccole parti necessarie durante il montaggio (ad esempio viti e rondelle) al di fuori della portata dei bambini. Possono comportare pericolodi soffocamento, se ingerite.

Il montaggio deve essere eseguito in modo accurato da una persona adulta per evitare incidenti o lesions successivi. Prendetevi pertanto tutto il tempo necessario per tale operazione. Alcuni interventi di montaggio richiedono una Buona abilità nei lavori manuali e una certa pratica nell'utilizzo di utensili (ad es. chiave inglese). Nel dubbio, vi consigliamo di rivolgervi al vostro rivenditore specializzato o ad un'officina.

In alcuni punti è necessario serrare le viti rispettoando una determinata copbia di serraggio. Quest'ultima viene espresa in Newton per metro (ad es. 2 Nm). Se una vite viene serrata con una copbia di serraggio troppo ridotta il collegamento risulterà probabilitmente alla prozzo allentato e quindi non sicuro. Se inceve la copbia di serraggio è eccessiva, le viti e gli altri componenti possono venire daneggiati e rovinati.

Figura 1: rimuovere le viti svitandole e insertire l'asse posteriore nel telaio Orientare i dadi quadri verso la parte posteriore.

Figura 2: insere le viti e sarrarle saldamente.

Figura 3: rimuovere la protezione per il trasporto (nastro di gomma) e rimuovere la rondella.

Figura 4: insere il tubo della forcella atraverso il tubo di supporto del manubrio, fino all'arresto. Inserire nuovamente la rondella. Orientare le alette sul tubo della forcella versus la parte posteriore.

Figura 5: insere il manubrio sul tubo della forcella fino all'arresto e serrare saldamente la vite. Successivement spingere verso il basso la calotta sferica fino all'innesto.

Orientare la fessura nel tubo del manubrio.
verso la parte posteriore.

Figura 6: rimuovere, svitandole entrambe le viti dal supporto del sedile

Figura 7: insere il sedile e avvitario saldamente.

Figura 8: assemblare i tubi della barra di spinta, la maniglia e la paletta (solo CAT 1 SP).

Figura 9: insere la barra di spinta nel supporto del sedile e bloccarla.

Accertarsi che il dispositivo di blocco (molla) scatti correttamente in posizione.

Figura 10: insere la vaschetta sull'asse posteriore fino all'innesto.

Figura 11: (solo CAT 1SP) agganciare la copertura a rete alla vaschetta, fissando il setaccio in modo che sua ben saldo.

Figura 12: (solo CAT 1 SP) far passare la cintura in dotazione daprimaattraverso i poggiapiedi, quindiattraverso il passante.

Figura 13: (solo CAT 1SP) insere i poggia-piedi sulla manovella e fissare la cintura al telaio.

Quando si utilizzano i poggiapiedi devesse attivato il dispositivo di corsa libera (rimuovere dal cerchio l'anello di blocco).

Utilizzo

Figura 14: disattivare il disposativo di corsa libera affinché il bambino possa pedalare autonomamente: per tale operazione, spingere l'anello di blocco contro il cerchio finché scatta in posizione. Ruotare leggermente la manovella dei pedali per facilitare lo scatto.

Figura 15: ruotare la manopola di 90^ per attivare o disattivare il bloccasterzo.

Figura 16: la posizione di seduta è regolabile a piacimento, allentando leggermente le viti Dop tale operazione serrare di nuovo saldamente le viti.

Figura 17: regolare l'altezza della barra di spinta premendo il dispositivo di blocco (mola).

Accertarsi che il dispositivo di blocco (molla) scatti di nuovo correttamente in posizione.

Figura 18: rimozione della barra di spinta: allentare la leva di sicurezza, premere il dispositivo di blocco (molla) ed estrarre la barra.

Figura 19: (solo CAT 1 SP) la rete di copertura cui quere rimossa estraendola dal punto di aggancio sulla vaschetta.

Figura 20: (solo CAT 1SP) per utilizzato la paletta sfilare i tubi della barra di spinta l'uno dall'alto e inserire la paletta fino allo scatto.

Wstep

Per favore, compile la targhetta sul retro! Come descritto nelle seguenti immagini, la targhetta PUKY è fissata sui veicoli e va indicata nel caso di ordin di pezzi di ricambio presso il vosto rivenditore
