NÁVOD K OBSLUZE CAT 1 S Puky

Prosim, pozorne si prectete tento manuál pred prvním použítím títo trojkolky. Uchoveje tento manuál na bezpecné miste pro moznou budouci potrebu.

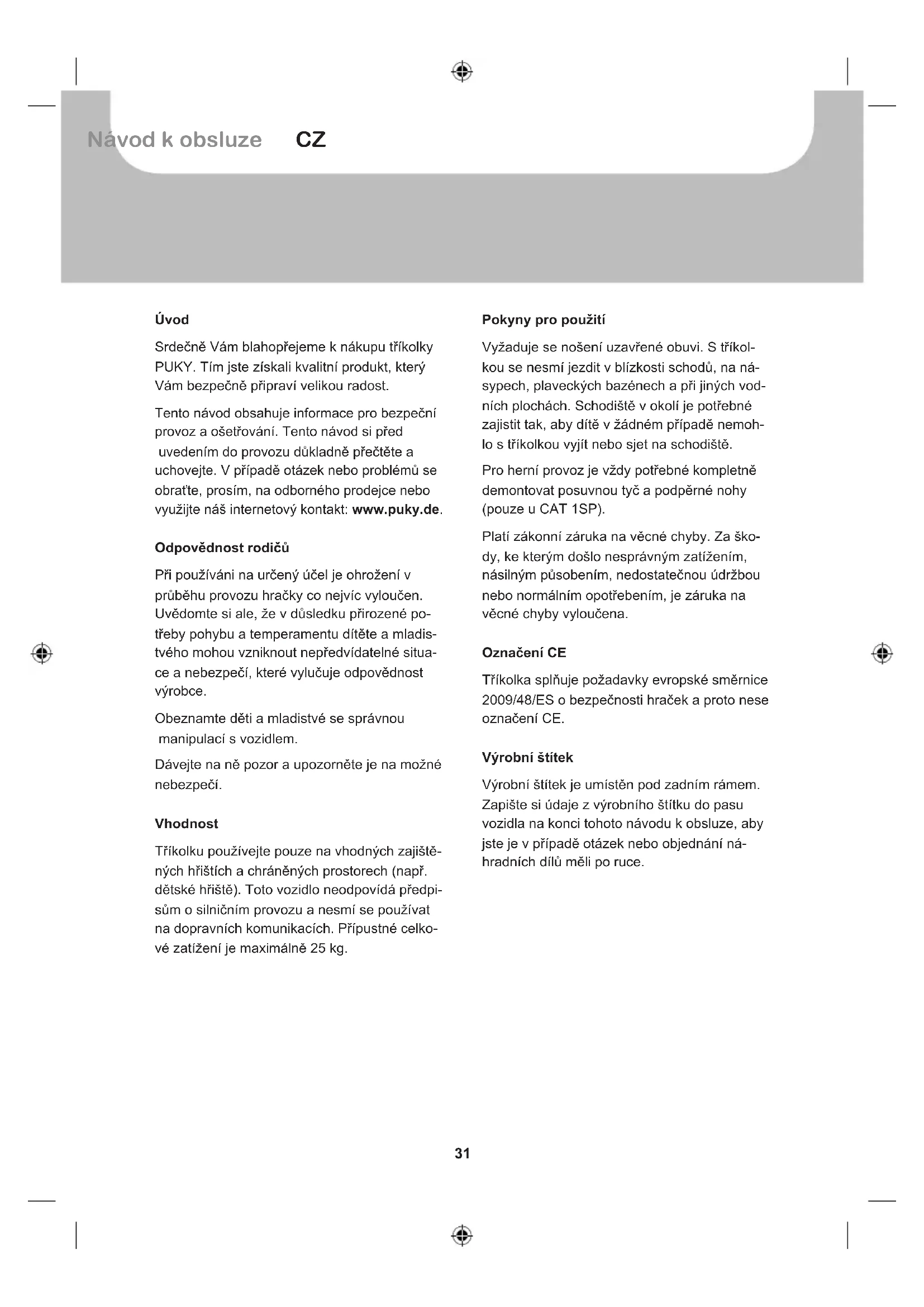

Srdečné Vám blahopřejeme k nákupu třikolky PUKY. Tim jste ziskali kvalitní produkt, který Vám bezpečné príprávi velikou radost.

Tento námod obsahuje informace pro bezpečné provoz a ošetřováni. Tento námod si prěd uvedením do provozu dūkladné prěctěte a uchovejte. V pripadě otázek nebo problémů se obrat'te, prosím, na odborného prodejce nebo vyuzijte nám s internetový kontakt: www.puky.de.

Odpovednost rodicu

Pri pouzivani na urceny ucel je ohrozeni v prubehu provozu hracky co nejvic yvloucen. Uvedomte si ale, ze v dusledku prirozené potreby pohybu a temperamentu ditete a mladistveho mohou vzniknout nepredvidatelne situa ce a nebezpeci, ktere yvlucije odpovednost vyrobce.

Obezname děti a mladistvé se správnou manipulací s vozidlem.

Dávejte na ně pozor a upozorněte je na moźné nebezpečí.

Vchodnost

Trikolku pouziveje pouze na vhodnych zajisteni ch hristich a chränenych prostrech (napr. dětské hrište). Toto vozidlo neodpovída predpisùm o silničním provozu a nésmi se používat na dopravnich komunikacích. Připustné celkove zatízení je maximalne 25 kg.

Pokyny pro pouziti

Vyzadujse nošeni uzavréné obuvi. S trikolkou se nesmi jezedit v blízkosti schodu, na nasypech, plaveckýh bazenech a pri jin'ych vodnich plochach. Schodište v okoli je potrebné zajistit tak, aby dite v zdém pripadě nemohlo s trikolkou vyjit nebo sjet na schodište.

Pro herní provoz je vždy potřebné kompletně demontovat posuvnou tč a podpěrné nohy (pouze u CAT 1SP).

Platí zákonní záruka na věćné chyby. Za škody, ke kterym došlo nesprávným zatízením, nasilnám púsobením, nedostatečnou udžbou nebo normálím opotřebením, je záruka na věćné chyby vyloučena.

Oznaceni CE

Trikolka splnije požadavky evropské směrnice 2009/48/ES o bezpečnosti hracek a proto nese označeni CE.

Vyrobni stitek

Vyrobní stítek je umistěn pod zadnim rámem.
Zapište si udaje z vyrobního stítku do pasu vozidla na konci tohoto námodu k obsluze, aby jste je v připadě otázek nebo objedné náhradnic hdiru měli po ruce.

Udrzba a osetrovani

Pred pouzitim vsech dilu zkontrolujte mozné opotrebeni a spravné dosednuti pruchodek se zavitem. Samojistici matice se pohybuji těžko a musi se po upné demontázi vymenit!

Aby zustala zachována vysoká konstruktivné daná uroven bezpečnosti, musí se opotřebované nebo chybné dily okamžitě vyměnit za originální nahradní díly PUKY. Vozidlo by se z bezpečnostnich dúvodu nemělo až do opravy používat. Ohnute díly nenarovnávejte, ale vymeince.

Opotrebovávané dily: kola, ložisko kliky, brzda, kryty brzdy.

Trikolka se nesmi cistit vysokotlakovym cisticim zaifizenim. Trikolku yvistete lehkym mydlovym Roztokem a nasledne vsechno dukladne vytrete mekkym hadrem. K trikolce se nesmi dostat materially podporujici korozi (sul, mośka voda, hnojiva). Trikolka se nesmi uskladnit ve vlhkych prostrech.

Vybaleni a rozsah dodávky

Pro otevřeni obalu a pro odstraněni ochranného materialu nepoužívejte zádné ostré preyděty. Mohli by neúmyslné poskodit lak nebo dily trikolky.

Vsechny dily vyberte z obalu.
Odstraţe ochranny material. Obalovy material se nesmi dostat do ruk detem, prestavuje nebezpeci uduseni.
Zkontrolujte uplnost a neposkozeni dodavky. V pripad, ze by neco chybelo, obrat'se, prosim, prd zapocetim dalsich prac na vaseho odborného prodejce.

Dodávka se skláda (obrázek A):

1. Rám
2. Vidlice včetné prědniho kola a šlapác klyk
3. Riditka
4. Sedadlo včetné pripojeni srouby
5. Zadni osa's koly
6. Roura posuvné tyce
7. Držadlo posuvné tyče
8. Prohlubei pro otaceni
9. Lopatka (pouze CAT 1SP)
10. Vložka sīta s naputim sīte (pouze CAT 1SP)
11. Podpěrná noha (pouze CAT 1SP)

Montáz

Montážni námod se nacházi na poslednich stranach tohoto námodu.

Pro montáz potrebujete následujíci nástroj (obrázek B):

1. Vidlicovy klc 10 mm
2. Inbusovy klic 5 mm
3. Sroubovák (rovný)

Male dily, ktere potrebujete v prubehu montaz (napriklad srouby a podlozky), se nesmi dostat do ruk malych deti. Existuje nebezpeci udušeni jejich požitim.

Montáž musí velice dūkladne provádet dospělá osoba, aby později nemohlo dojít k nehodám nebo zraněním. K totu si vyhrad'te dostatek Času. Některé montážné prace vyžadují remeslnou zručnost a cvik v zacházení s ručni mi nastroji (např. klic na šrouby). jestlje jste si není jistý, obrat'te se, prosím, na vašeho odborného prodejce nebo dinlu.

Na nekterych mistech je potbrebné, aby byly srouby dotazeny urcitym kroticim momem. Tento krotici moment se udáva v Newtonmetrech (napr. 2 Nm). jestlze se sroub dotahne malym kroticim momem, je spojen jeste mozno uvolné a není bezpečné. jestlze je krotici moment prilis veliký, mohou byt srouby a jiné dily poskozené a zničné.

Obrázek 1: Vyśroubujte šrouby a do rámu zasunjte zadné osu

Ctyrhranné matrice nastavte do zadni polohy.

Obrazek 2: Nasadte srouby a pevné dotahnete.

Obrázek 3: Odstraťe prepravní pojistku (gumová pása) a odeverte podložku.

Obrázek 4: Vidlice nasadte prěs rouru hlavy rīzení až po doraz. Opět nasadte podložku.

Nos na vidlicich nastavte do zadni polohy.

Obrázek 5: Šriditka nasadte až po doraz na vidlice a pevně dotáhněte šroub. Kulový kryt následné pevně zatlačte směrem dolu až zapadne na své mistró.

Zárez na rídǐtkách nastavte do zadní polohy.

Obrazek 6: Oba srouby vyrsroubujte z drzaku sedla

Obrazek 7: Nasadte a pevnne naśroubujte sedlo.

Obrázek 8: Rouru posuvni tyče, držadlo a lopatku (pouze CAT 1 SP) zasunte dohromady.

Obrázek 9: Do držáku sedadla zasuǐne posuvní tych a zajistěte.

Dbeje na to, aby aretace (pruzina) spravně zapadla.

Obrazek 10: Prohlubeñ nasunte na zadni osu tak, aby zapadla na své misto.

Obrazek 11: (pouze CAT 1SP) Naputí síté upevněte na prohluběn a vložku sítá tak pevně napnéte.

Obrázek 12: (pouze CAT 1 SP) Prilozeny rémen prétáhněte nejoprve prěs podpěrnou nohu a poté prěs zajistěnéřemene.

Obrazek 13: (pouze CAT 1SP) Podpernou nohu nasadte na kliku a remen upevnete na rám.

Pri pouziti podperne nohy se musi zapnout volnobeh (aretovaci krouzek otdahnete od rafku).

Obssluha

Obrázek 14: Deaktivujte volnoběh, aby mohl dítě samo šlapat: proto posuťe aretováci kroužek proti rafku tak, aby zapadl na své mistrô. Lehce otáčejte klikou, ulehčí zapadnutí na své mistrô.

Obrazek 15: Otáčecí páku otočte o 90^ , aby se aktivovala nebo deaktivovala aretace Židitek.

Obrazek 16: Poloha sedadla se muze prestavovat plynule tak, ze se o neco uvolni sroubovy spoj.

Sroubový spoj poté opět dostatečné pevně dotáhněte.

Obrázek 17: Posuvní tyc nastavte na výsku, ve které stisknéte aretaci (pruzina).

Dbejte na to, aby aretace (pruzina) opet spravne zapadla.

Obrázek 18: Odebrání posuvné tyče: Uvolněte pojistnou páku, stisknéte aretaci (pruzina) a tvč vytáhněte.

Obrazek 19: (pouze CAT 1 SP) Sit'se muze odstranit tak, ze se vytahne z upnuti na prohlubni.

Obrázek 20: (pouze CAT 1SP) Pro použití lopatky od sebe otdáhněte rouru posuvné tyče a lopatku nechte zapadnout na svě misto.

Introduccion

Vyplnte prosim identificań stitek. Identificań stitek je pripevn na kole, jak je uvedeno na obraczich niz. Pri objednaní nahradnich dlú musité uvest informace, jenz jsou uvedeny na toto stitku.
