2514 - Tříkolka Puky - Bezplatný návod k obsluze

Typ produktu	Tříkolka
Značka	Puky
Model	2514
Doporučený věk	Od 1,5 roku
Maximální povolená hmotnost	25 kg
Použití	Hrací prostor nebo chráněný prostor (ne na veřejné komunikaci)
Bezpečnostní norma	CE, směrnice 2009/48/ES (bezpečnost hraček)
Brzda	Ne (bez brzdy)
Požadovaná obuv	Povinná uzavřená obuv
Obsah dodávky	Rám, vidlice s předním kolem a klikou pedálu, sedlo, zadní náprava, šroub na sedlo, řídítka
Potřebné montážní nástroje	Vidlicový klíč 10 mm, imbusový klíč 5 mm
Údržba a čištění	Čistěte mýdlovým roztokem, osušte měkkým hadříkem. Nepoužívejte vysokotlaký čistič. Vyhněte se korozivním látkám (sůl, mořská voda, hnojiva).
Opotřebitelné díly	Kola, pedálová soustava
Opravitelnost	Používejte originální náhradní díly PUKY. Neohýbejte zdeformované díly, vyměňte je.
Skladování	Neskladujte ve vlhkých prostorách
Záruka	Platná zákonná záruka na skryté vady

Často kladené otázky - 2514 Puky

Od jakého věku může mé dítě používat tuto tříkolku?

Tato tříkolka je vhodná pro děti od 1,5 roku.

Jaká je maximální hmotnost podporovaná touto tříkolkou?

Maximální povolená celková hmotnost je 25 kg.

Kde lze tuto tříkolku používat?

Měla by být používána v hracím prostoru nebo chráněném prostoru (hřiště, zahrada). Není schválena pro silniční provoz.

Je tato tříkolka vybavena brzdou?

Ne, tato tříkolka nemá brzdu. Je nutný dohled rodičů.

Jak tříkolku sestavit?

Montáž je podrobně popsána v návodu (obrázky 1 až 8). Vyžaduje vidlicový klíč 10 mm a imbusový klíč 5 mm. Montáž musí provést dospělá osoba.

Jak tříkolku udržovat?

Čistěte ji mírně mýdlovým roztokem a důkladně osušte měkkým hadříkem. Nepoužívejte vysokotlaký čistič. Vyhněte se kontaktu se solí, mořskou vodou a hnojivy.

Kde sehnat náhradní díly?

Používejte originální náhradní díly PUKY. Opotřebitelné díly jsou kola a pedálová soustava. Pro objednávky kontaktujte svého prodejce s údaji z typového štítku.

Co dělat, pokud je díl zkroucený nebo poškozený?

Neohýbejte zdeformované díly. Okamžitě je vyměňte za originální díly. Nepoužívejte tříkolku, dokud není opravena.

Je tato tříkolka v souladu s bezpečnostními normami?

Ano, splňuje evropskou směrnici 2009/48/ES o bezpečnosti hraček a nese označení CE.

Jaká je záruka na tuto tříkolku?

Platí zákonná záruka na skryté vady. Škody způsobené nesprávným používáním, běžným opotřebením nebo nedostatečnou údržbou jsou vyloučeny.

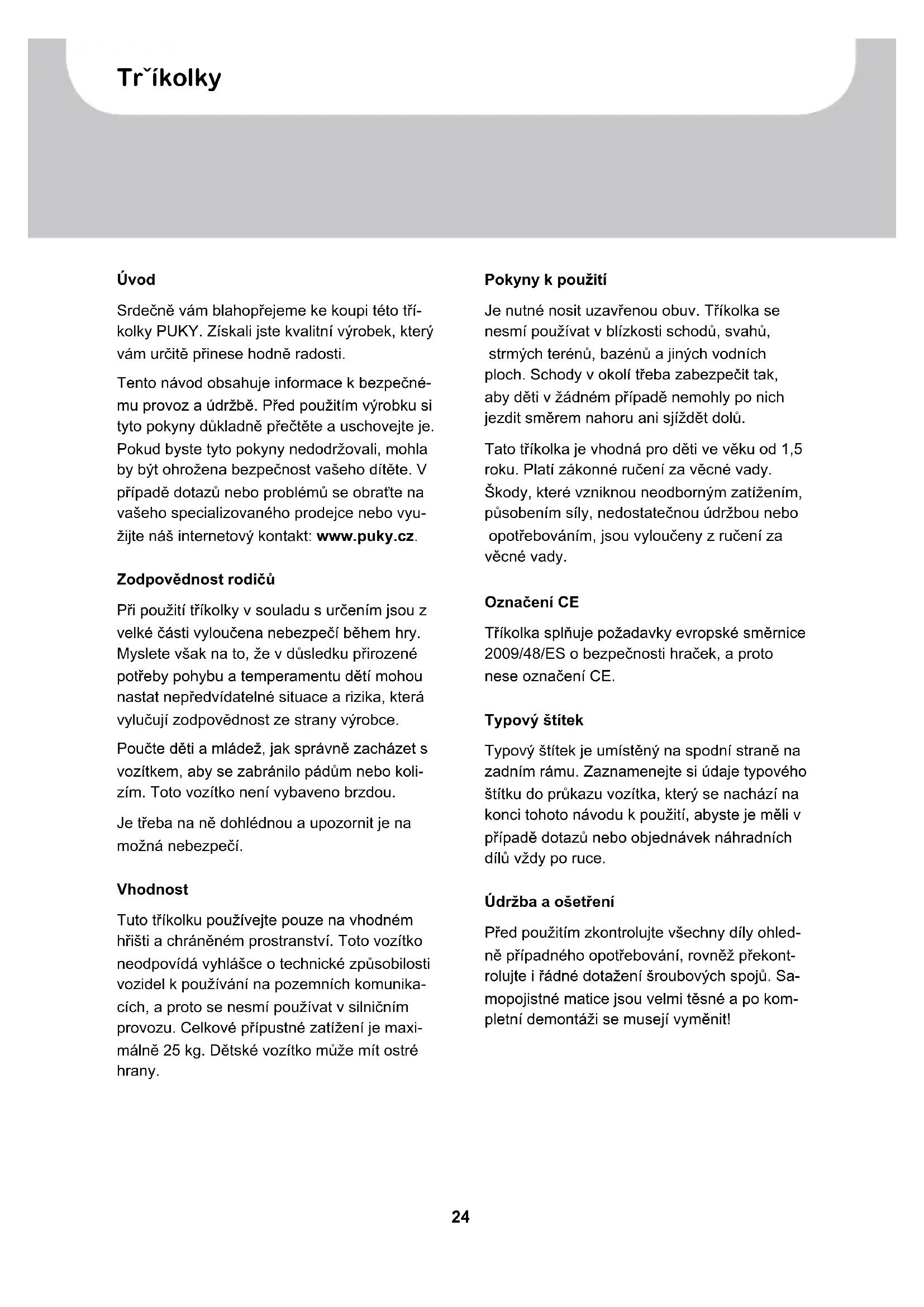

NÁVOD K OBSLUZE 2514 Puky

Tento námod obsahuje informace k bezpečnému provoz a udžbě. Pred použitím vyrobku si tyto pokyny dūkladné prěctěte a uschovejte je. Pokud byeSTE tye tokyny nedodržovali, mohla by být ohrožena bezpečnost vaseho dītěte. V pripadě dotazu nebo problémů se obratte na vašeho specializovaného prodejce nebo vyúžijte náš internetový kontakt: www.puky.cz.

Zodpovednost rodicu

Pri použití trikolky v souladu s určením jsou z velké casti yvloučena nebezpeci během hry. Myslete však na to, ze v dusledku prirozené potřeby pohybu a temperamentu detí mohou nast nepředvidatelné situace a rizika, ktera vylucují zodpovědnost ze strany vyrobce.

Poučte déti a mládež, jak správně zacházet s vozítkem, aby se zabránilo pádüm nebo koli-zím. Toto vozítko není vybaveno brzdou.

Je tbreba na né dohlédnou a upozornit je na mozná nebezpeči.

Vhodnost

Tuto trikolku používejte pouze na vchodné m hrišti a chráněné prostranství. Toto vozítko neodpovídá vyhlášce o technické zpusobilosti vozidel k používaní na pozemních komunikacích, a proto se nésmí používat v silničním provozu. Celkové prípustné zatízení je maxi-málne 25 kg. Dětské vozítko muže mīt ostré hrany.

Pokyny k použití

Je nutné nosit uzavrenou obuv. Trikolka se nesmí používat v blízkosti schodu, svahú, strmých terénú, bazénú a jin'ych vodnich ploch. Schody v okoli t'reba zabezpečit tak, aby děti v Žádném pripadě nemohly po nich jezdit směrem nahoru ani sjízdět dolú.

Tato trikolka je vchodná pro děti ve věku od 1,5 roku. Platí zákonné ruceni za věcné vady. Škody, které vzniknou neodborným zatížením, púsobením sily, nedostatečnou udržbou nebo opotřebováním, jsou vyloučeny z ruceni za věcné vady.

Oznaceni CE

Trikolka splnije požadavky evropské směrnice 2009/48/ES o bezpečnosti hracek, a proto nese označeni CE.

Typovy stitek

Typovy stitek je umisteny na spodni strane na zadnim ramu. Zaznamenejte si udaje typoveho stitku do prukazu vozitka, ktery se nachazi na konci tohoto navodu k pouziti, abyste je meli v pripadé dotazu nebo objednávek nahradnich dlú vždy po ruce.

Udrzba a osetreni

Prid pouzitim zkontrolujte vsechny dily ohledne pripadného opotbrebování, rovnéz prekontrolujte i rádné dotažení šroubovych spoju. Samopojistné matice jsou velmi těsné a po kompletní demontáži se museji vyměnit!

Aby zustala zachována vysoká uroven bezpečnosti určená konstrukcí tříkolky, museji se opotřebované nebo vadné díly okamžitě vyměnit za originální nahradní díly PUKY. Až do provedeni opravy by se vozítko nemělo z bezpečnostních důvodů používat. Ohnuté díly nevyrovnávejte, ale vyměné.

Opotrebitelné díly: kola, kliková ložiska.

Trikolka se nesmi cistit vysokotlakym cisticim zairizenim. Trikolku cistete jemnym mydlovym roztokem a nasledne vse peclive dosucha vytrete mekkou uterkou. Materiai podporujici koroz (posypová sul, mošká voda, hnojiva) skladujte v dostatečné vzdalenosti od trikolky. Trikolka se nesmi skladovat ve vlhkych prostorach.

Vybaleni a rozsah dodávky

K otevreni obalu a odstraneni ochranného materialu nepoužívejte ostré prédměty. Mohli bystande nedopatřením poskodit lak nebo Jednotli-vé dily trikolky.

Vvjmete vsechny dily z obalu.
Držte jakýkoliv obalový material mimo dosah déti, nebezpečí zadušeni.
Překontrolujte, zda je dodávka kompletní a neporušená. V pripadě,Že něco chybí, obratte se prěd započetím dalsích prací na vaseho specializovaného prodejce.

Dodávka obsahuje (obr. A):

1. Rám
2. Vidlice včetné predního kola pedálu
3. Sedlo
4. Zadni osa
5. Šroub k upevní sedla
6. riditka

Montáz

MontázníPokyny naleznete na poslednich strankach tohoto navodu.

K montázi potrebujete následujíci náradi (obr. B):

1. Otevreny klic 10 mm
2. Inbusovy klic 5 mm

Drobné díly, které budete potřebovat během montáže (například šrouby a podložky), se nesměji dostat do rukou malých detí. Hroží nebezpečí zadušeni zpùsobené spolknutím. Odstraťte z dosahu detí veškerý obalový material.

Montáž musí velmi dūkladné provést tspélá osoba, aby později nemohlo dojít k nahodám a poraněním. Vyhrad'te si na to dostatek Času. Některé montážné práce vyžadují jistou remešnickou zručnost a zběhlost pri zacházení s ručním náradím (např. šroubováky). Pokud si v těto oblasti nejste jisti, obratte se na specializovaného prodejce nebo servis.

Na některych mistruch je nevyhnutelné, aby se šrouby dotáhly určitou silou. Tato sila je uvedena v Newton metrech (napr. 2 Nm). Pokud se šroub utáhne príliš malou silou, bude spoj pravdēpodobné jestě príliš volné a nebude bezpečné. Pokud bude sila príliš velká, můze dojit k poskození nebo zničné šroubů a jiných Častí.

Obr. 1: Zastréte zadni osu do rámu.

Ctyrhranné maticnasmrujte dozadu.

Obr. 2: Nasadte srouby a pevné je priśroubujte.

Obr. 3: Povolenim šroubového spoje sejměte podložku (!) z prepravní pojistky.

Obr. 4: Trubici rfditek s miskami s loziskem nasunte na sloupek vidlice až na doraz.

Opět nasadte podložku a vystupky na sloupku vidlice nasměrujte dozadu.

Obr. 5: Riditka nasunte na sloupek vidlice až na doraz. Sroub pevně pritáhněte.

Dražku v rīdǐtkách nasměrujte dozadu.

Kulaty kryt stlačte pevně dolů, dokud nezaklapne.

Obr. 6: Sedlo nasunte zezadu na rám a pevně príšroubujte.

Obssluha

Obr. 7: Nastavte polohu sedla

Obr. 8: Provozní stav

Introduccion

Vyplnte prosim identificačni štǐtek. Identificačni štǐtek je pripevněn na kole, jak je uvedeno na obrázcích nizë. Pri objednaní nahradnich dilu musite uvest informace, jenž jsou uvedeny na tomto štītku.
