Marca	Puky
Modello	2503
Tipo di prodotto	Triciclo
Età consigliata	Da 1 anno e mezzo
Carico massimo ammesso	25 kg
Peso del triciclo	Circa 5 kg (stima)
Dimensioni (L x l x h)	Circa 80 x 45 x 55 cm (stima)
Materiali	Telaio in acciaio, ruote in plastica o gomma
Freno	No, non ha freno
Funzioni principali	Pedaliera, manubrio orientabile, sella regolabile
Utilizzo	Area di gioco protetta, non su strada pubblica
Norma di sicurezza	Direttiva europea 2009/48/CE (giocattoli)
Manutenzione e pulizia	Pulire con soluzione saponata delicata, asciugare con un panno morbido. Non utilizzare idropulitrici.
Parti soggette a usura	Ruote, pedaliera
Riparabilità	Utilizzare esclusivamente ricambi originali Puky
Attrezzi di montaggio necessari	Chiave a forchetta 10 mm, chiave Allen 5 mm
Garanzia	Garanzia legale per vizi occulti applicabile
Informazioni aggiuntive	Targhetta identificativa sul telaio posteriore

Domande frequenti - 2503 Puky

Qual è l'età consigliata per il triciclo Puky 2503?

Il triciclo è adatto ai bambini a partire da 1 anno e mezzo.

Qual è il peso massimo che può supportare il triciclo?

Il carico totale ammesso è di 25 kg massimo.

Il triciclo ha un freno?

No, questo triciclo non ha freno. È progettato per l'uso sotto supervisione.

Si può usare il triciclo su strada pubblica?

No, non è omologato per la circolazione stradale. Deve essere utilizzato in un'area di gioco protetta (giardino, parco giochi).

Come pulire il triciclo?

Pulirlo con una soluzione saponata delicata, poi asciugare accuratamente con un panno morbido. Non utilizzare idropulitrici.

Quali attrezzi sono necessari per il montaggio?

Avrete bisogno di una chiave a forchetta da 10 mm e di una chiave Allen da 5 mm.

Dove si trova la targhetta identificativa?

La targhetta identificativa si trova sul telaio posteriore del triciclo.

Quali sono le parti soggette a usura?

Le principali parti soggette a usura sono le ruote e la pedaliera.

Posso usare ricambi non originali?

Per ragioni di sicurezza, utilizzare esclusivamente ricambi originali Puky.

Cosa fare se una parte è piegata?

Non raddrizzare le parti piegate, ma sostituirle immediatamente con parti nuove.

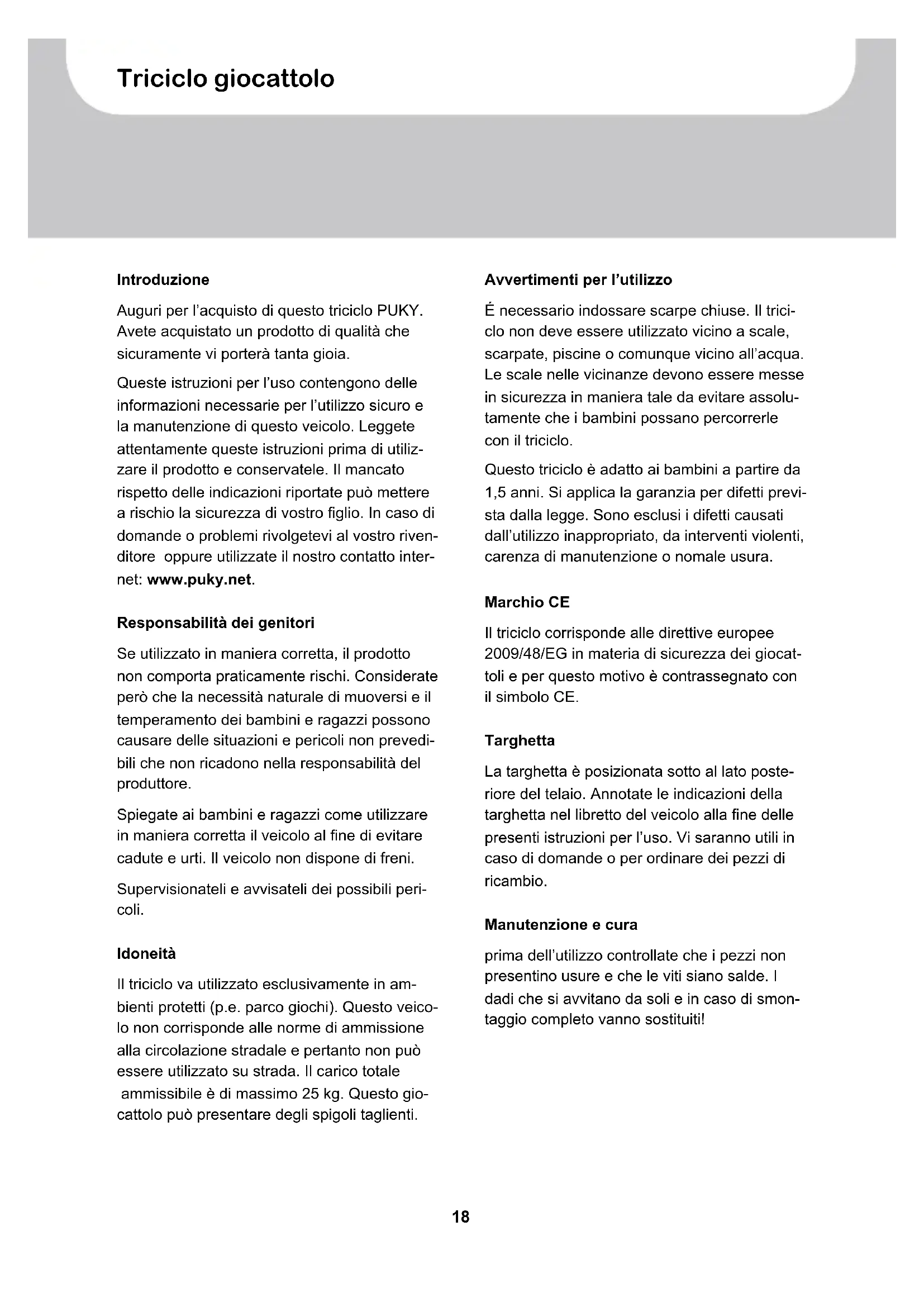

MANUALE UTENTE 2503 Puky

Istruzioni per l'uso

Per favore, leggete quello manuale prima di utilizzato il tricicchio e archiviatelo per l'utilizzo futuro!

Auguri per l'acquisto di quello tricchio PUKY.
Avete acquistato un prodotto di qualità che sicuramente vi porterà tanta gioia.

Queste istruzioni per l'uso contengono delle informazioni necessarie per l'utilizzo sicuro e la manutenzione di quello veicolo. Leggete attendamente queste istruzioni prima di utilizzare il prodotto e conservatele. Il mancato rispetto delle indicazioni riportate più monetere a rischio la sicurezza di:vostro figlio. In caso di domande o problemi rivolgetevi al:vostro rivenditore oppure utilizzate il nostroconto internet: www.puky.net.

Responsabilità dei genitori

Seutilizzato in maniera corretta, il prodotto non comporta praticamente rischi. Considerate perché che la necessità naturale di muoversi e il temperamento dei bambini e ragazzi sono possono causare delle situazioni e pericoli non prevedibili che non ricadono nella responsabilità del produttore.

Spiegate ai bambini e ragazzi come utilizzare in maniera corretta il veicolo al fine di evitare cadute e urti. Il veicolo non dispone di freni.

Supervisionateli e avvisateli dei possibili percoli.

Idoneita

Il tricchio va utilizzato esclusivamente in ambienti protetti (p.e. parco giochi). Questo veicolo non corrisponde alle norme di ammissione alla circolazione stradale e pertanto non cui quere uscirettato su strada. Il carico totale ammissibile è di massimo 25 kg. Questo giocattolo cui quere presentare degli spigoli taglienti.

Avvertimento per l'utilizzo

É necessario indossare scarpe chiuse. Il tricchio non deve essere utilizzato vicino a scale, scarpate, piscine o comunique vicino all'acqua. Le scale nelle vicinanze devono essere messe in sicurezza in maniera tale da evitare assolutamente che i bambini possano percorrerle con il tricchio.

Questo tricchio è adatto ai bambini a partire da 1,5 anni. Si applica la garanzia per difetti prevista alla legge. Sono esclusi i difetti causati dall'utilizzo inappropriato, da interventi violenti, carenza di manutenzione o nomale usura.

Marchio CE

Il tricchio corrisponde alle direttive europee 2009/48/EG in materia di sicurezza dei giocattoli e per quello motivo è contrassegnato con il symbolo CE.

Targhetta

La targhetta è posizionata molto al lato posteriore del telaio. Annotate leindicazioni della targhetta nel libretto del veicolo alla fine delle presenti istruzioni per l'uso. Vi saranno utili in caso di domande o per ordinare dei pezzi di ricambio.

Manutenzione e cura

prima dell'utilizzo controllate che i pezzi non presentino usure e che le viti siano salde. I dadi che si avvitano da soli e in caso di smontaggio completo vanno sostituiti!

Al fine di garantire l'alto livello di sicurezza, i pezzi usurati o difettosi vanno sostituiti immediatamente con pezzi di ricambio PUKY originali. Per motivi di sicurezza il veicolo non va utilizzato fino a quando non sare riparato.

Pezzi di usura: ruote, cuscinetti.

Il tricchio non va lavato con pulitori ad alla pressione. Pulite il tricchio con acqua e sapone e asciugateo con un panno morbido. Tenete il veicolo lontano da materiali corrosivi (sale utilizzato su strada, sale marino, concime). Non deponete il tricchio in ambienti umidi.

Eliminazione dell'imballaggio e contentuto

Non utilizzate oggetti contundenti per aprire l'imballaggio ed eliminare il materiale di protezione. Potreste inavvertamente danneggiare la vernice o dei pezzi del triccio.

Estraete tutti i peszii dall'imballaggio.
Tenete agli tipo di imballaggio lontano dai bambini, potrebbe causare il soffocamento.
Verificate che siano presenti tutti i pezzi e che non vi siano dei difetti. Se dovesse mancare un pezzo, prima di iniziare il lavoro rivolgetevi al vostro rivenditore.

La fornitura è composta da (imagine A):

1. Telaio
2. Forcella, incluso ruota anteriore e avanzamento dei pedali
3. Sedile
4. Asse posteriore
5. Vite per fissare il sedile
6. Manubrio

Montaggio

Trovate leindicazioni di montaggio sull'ultima paginadi questeistruzioni.

Per il montaggio avete bisogno dei seguenti attrezzi (imagine B):

1. Chiave doppia 10mm
2. Chiave a brugola 5 mm

I pezzi piccoli necessari per il montaggio vanno tenuti fuori alla portata di bambini piccoli (per esempio viti o rondelle). Potrebbero ingoiarli e soffocare. Tenete lontano dai bambini ancche tutti i materiali d'imballaggio.

Il montaggio va eseguito attendamente da un adulto in maniera tale da evitare futuri incidenti e lesioni. Prendetevi sufficientemente tempo. Per alcuni lavori di montaggio è necessario avere delle conoscenze tecniche e prassi nell'utilizzo di attrezzi (p.e. chiavi inglesi). Se non vi sentite sicuri, per favore rivolgetevi al vostro rivenditore o a un'officina.

In alcuni punti le viti vanno avvitate con una forza precisa. Questa forza è indicata in metri Newton (p.e. 2 Nm). Se una vite viene avvitata con troppo.poca forza, la connessione potrebbe risultare molto forte e insicura. Se la forza è troppo grande, le viti e altri pezzi potrebbero danneggiarsi e riportare anni irrevocabili.

Imagine 1: Inserire l'asse posteriore nel telaio Orientare i dadi quadrati verso dietro

Imagine 2: Inserire le viti e avvitarle

Imagine 3: Eliminare la rondella (!) dal blocco per il trasporto svitando lavite.

Imagine 4: Montare ad incastro il tubo dello sterzo sull'asta della forcella. Reinserire la rondella e posizionare le punte verso dietro nell'a sta della forcella.

Imagine 5: Montare ad incastro lo sterzo sull'asta della forcella. Avvitare la vite. Posizionare il manubrio in maniera tale che la fessura all'interno sua posizionata versuso dietro. Premere la calotta con decisione versuso il basso per incastrarla.

Imagine 6: Montare da dietro il sedile sul telaio e avvitarlo

Utilizzo

Imagine 7: Regolazione del sedile

Imagine 8: Condizione di utilizzato

Wprowadzenie

Per favore, compile la targhetta sul retro! Come descripto nelle seguenti immagini, la targhetta PUKY è fissata sui veicoli e va indica nel caso di ordin di pezzi di ricambio presso il vostro rivenditore
