MANUALE UTENTE GEL1061 LEVELONE

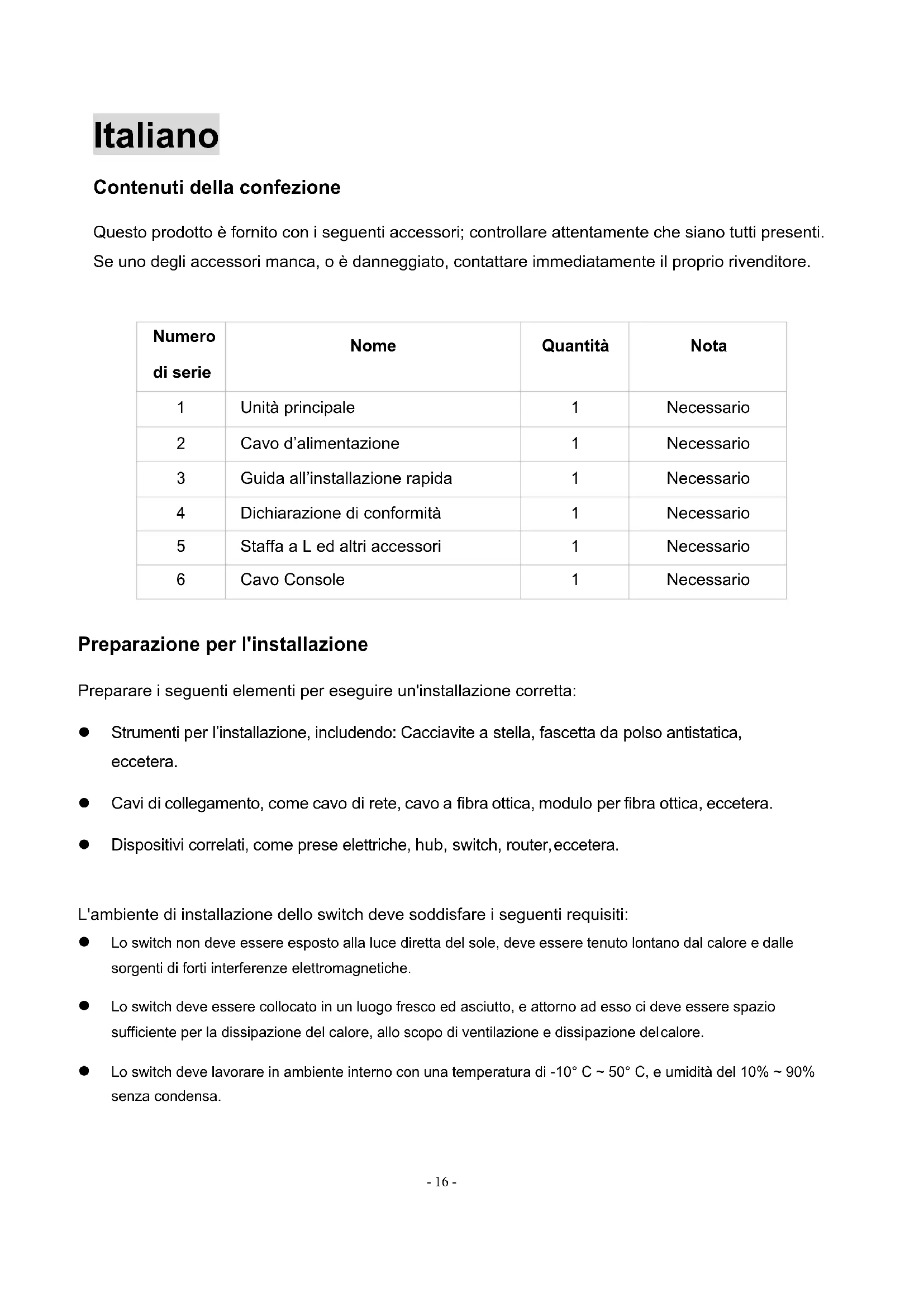

Contenuti della confezione

Questo prodotto è fornito con i seguenti accessori; controllare attendamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore.

Numero di serie	Nome	Quantità	Nota
1	Unità principale	1	Necessario
2	Cavo d'alimentazione	1	Necessario
3	Guida all'installazione rapida	1	Necessario
4	Dichiarazione di conformità	1	Necessario
5	Staffa a L ed altri accessori	1	Necessario
6	Cavo Console	1	Necessario

Preparazione per l'installazione

Preparare i seguenti elementi per eseguire un'installazione corretta:

• Strumenti per l'installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera.
  Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera.
  Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera.

L'ambiente di installatione dello switch deve soddisfare i seguenti requisiti:

• Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e dalle sorgenti di forti interferenze elettromagnetiche.
• Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno adesso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
• Lo switch deve lavorare in ambiente interno con una temperatura di -10^ 50^ , e umidità del 10% 90% -,enza condensa.

Attrezzature di installmente

1. Installazione su rack

Installare lo switch su un rack standard da 19 pollici. La procedura di installatione è la seguente:

• Controllare la messa a terra e la stabilità delrack;
• Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quando fissarle con le viti fornite in dotazione;
  Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;
• Fissare le staffe a L sulle guide degli alloggi fissati su entrambé le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale;
• Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.

2. Installazione su piano di lavoro

Installare lo switch su un ravolo. La procedura di installatione è la seguente:

• Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra;
• Capovolgere lo switch, e collocarlo in modo stabile sul piano dilavoro;
• Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.
• Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a terra siano normali prima di accendere.
• Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in caso affirmative significata che l'alimentatore è collegato correttamente.
  Non collocare alcun oggetto sopra lo switch.

Eseguire la configurazione iniziale

Collegare un PC alla porta della console dello switch utilizzato il cavo della console.

• Configurare la porta seriale del PC: 38400 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso.
• Accedere alla CLI utilizzato le impostazioni predefinite: Nome utente "admin" e password "admin".

Note: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.

Accesso al disposativo

• Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.
• Impostare le propietà TCP/IP del computer,fare riferimento all'Appendice: Configurazione del computer.

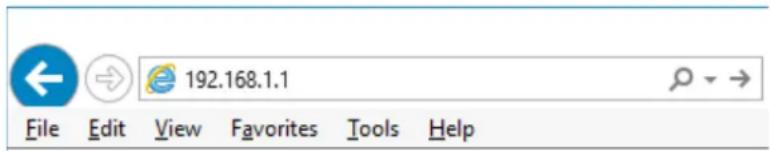

• Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quando premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare cli clic su OK.

Appendice: Configurazione del computer

Windows

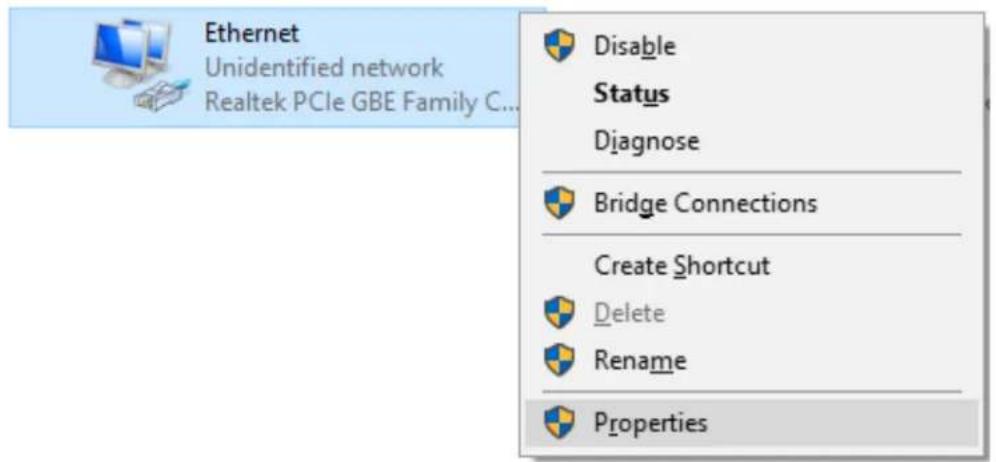

1. Fare cli c su Start Pannello di controlo Rete e Internet Centro connessioni di rete e condivisione Modifica impostazioni sched, fare cli col tasto destro del mouse su Connessione locale e selezionare Propriet

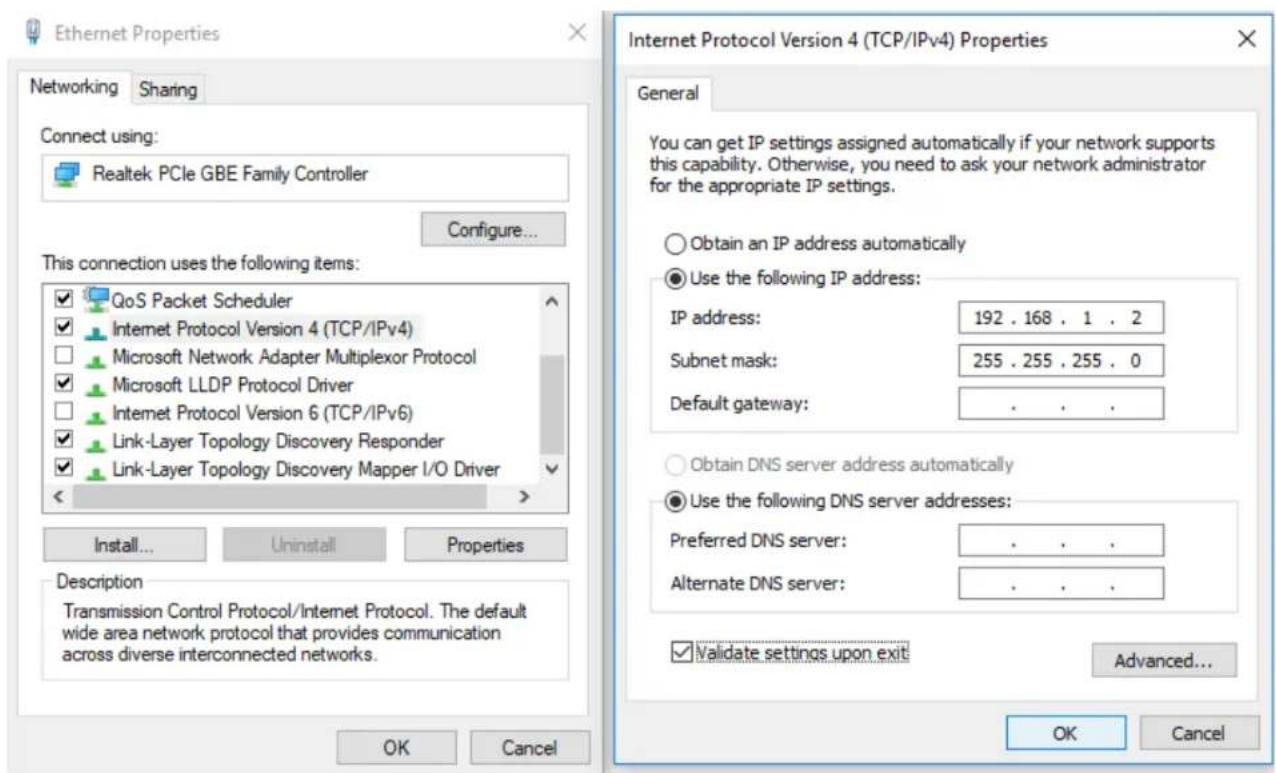

1. Fare doppio cli Su Protocollo Internet 4 (TCP/IPv4);
2. Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei segenti indirizzi IP liberi 192.168.1.2 ~ 192.168.1.250, fareciesu OK per tornare alla pagina precedente, quandofareclicsu OK.
