MANUAL DE UTILIZADOR GEL1061 LEVELONE

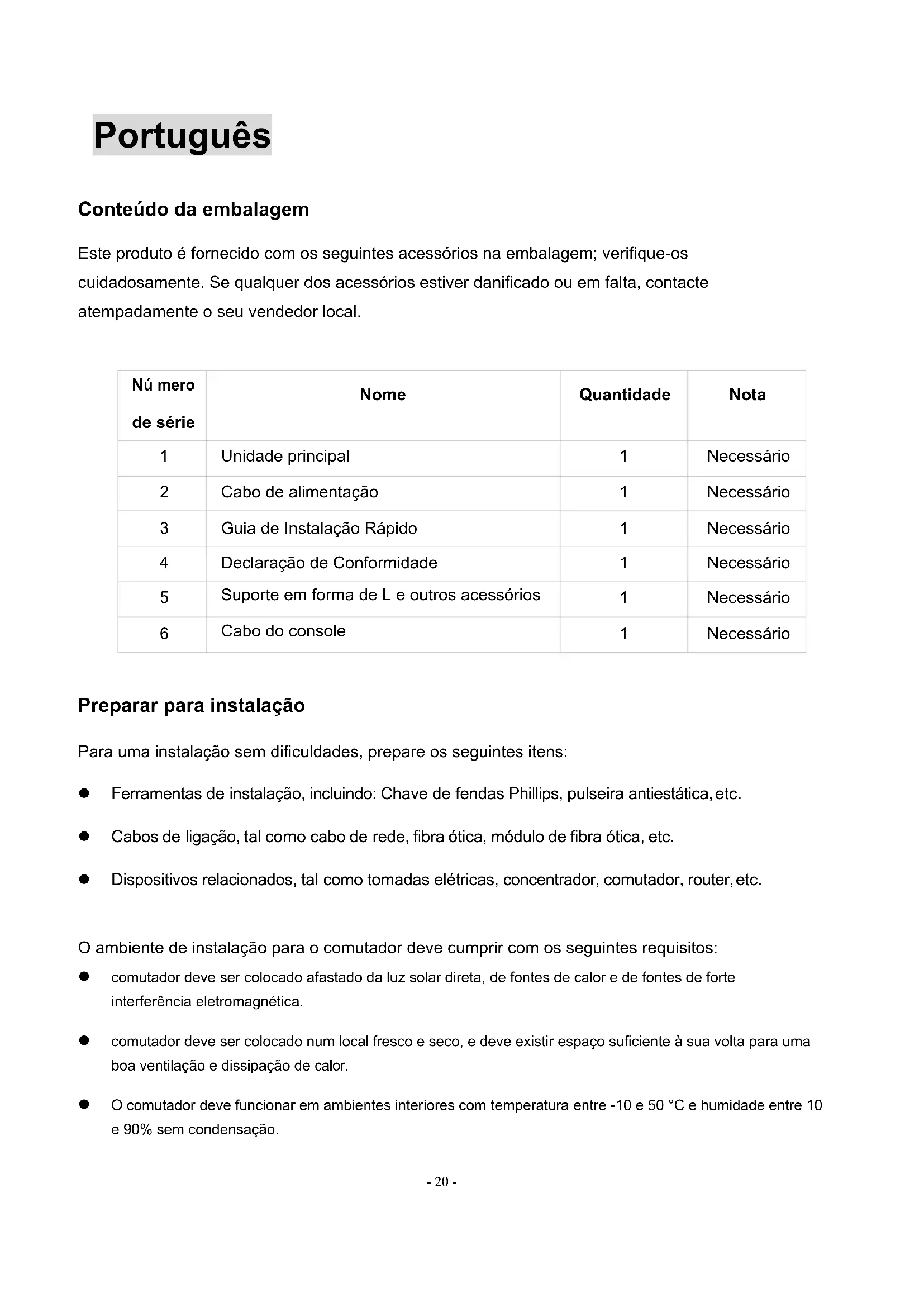

Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 ~ 192.168.1.250, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.- 20 - Português Conteúdo da embalagem Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local. Nú mero de série Nome Quantidade Nota

Guia de Instalação Rápido

Declaração de Conformidade

Suporte em forma de L e outros acessórios

Preparar para instalação Para uma instalação sem dificuldades, prepare os seguintes itens: l Ferramentas de instalação, incluindo: Chave de fendas Phillips, pulseira antiestática, etc. l Cabos de ligação, tal como cabo de rede, fibra ótica, módulo de fibra ótica, etc. l Dispositivos relacionados, tal como tomadas elétricas, concentrador, comutador, router, etc. O ambiente de instalação para o comutador deve cumprir com os seguintes requisitos: l comutador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte interferência eletromagnética. l comutador deve ser colocado num local fresco e seco, e deve existir espaço suficiente à sua volta para uma boa ventilação e dissipação de calor. l O comutador deve funcionar em ambientes interiores com temperatura entre -10 e 50 °C e humidade entre 10 e 90% sem condensação.- 21 -

Instalação do equipamento

1. Instalação em bastidor

Instale o comutador num bastidor padrão com 19 polegadas, seguindo os passos de instalação abaixo:

Verifique a ligação à terra e a estabilidade do bastidor;

Instale os dois suportes em forma de L incluídos nos acessórios em ambos os lados do painel do comutador e fixe-os com os parafusos fornecidos;

Coloque o comutador no local apropriado no bastidor e suporte-o usando umtabuleiro;

Fixe os suportes em forma de L nas ranhuras guia fixas a ambos os lados do bastidor para assegurar que o comutador pode ser montador no bastidor de forma estável na horizontal;

Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.

2. Instalação na mesa de trabalho

Instale o comutador numa mesa de trabalho, seguindo os passos de instalação abaixo: l Coloque o comutador com a parte inferior voltada para cima num mesa de trabalho suficientemente grande, estável e devidamente ligada à terra; l Volte o comutador para cima e coloque-o na mesa de trabalho de formaestável; l Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica. l comutador utiliza 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentação e a ligação à terra estão normais antes de ligar a energia. l Depois de ligar, verifique se o indicador de energia (Energia) do comutador está aceso. Em caso afirmativo, tal indica que a fonte de alimentação está ligada corretamente. l Não coloque objetos pesados sobre o comutador. Execute a configuração inicial l Conecte um PC à porta do console do comutador usando o cabo do console. l Configure a porta serial do PC: 38400 bps, 8 caracteres, sem paridade, um bit de parada, 8 bits de dados e nenhum controle de fluxo. l Entre com o CLI usando as configurações padrão: Nome de usuário "admin" e senha "admin". Nota: Para obter mais informações sobre configuração de switch, consulte o Web Management Guide e o CLI Reference Guide.- 22 -

Iniciar sessão no equipamento l Ligue o cabo de interface RJ-45 do comutador ao computador. l Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador. l Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.- 23 -

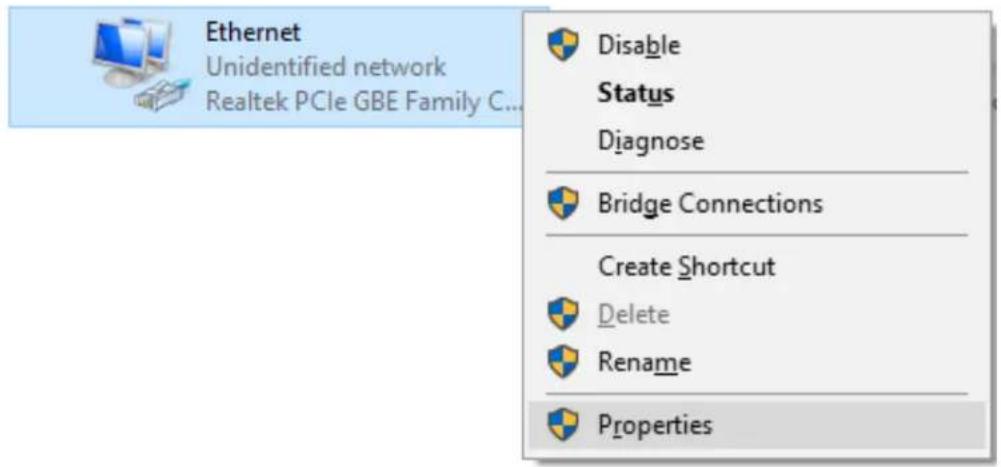

Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e Partilha— > Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades;

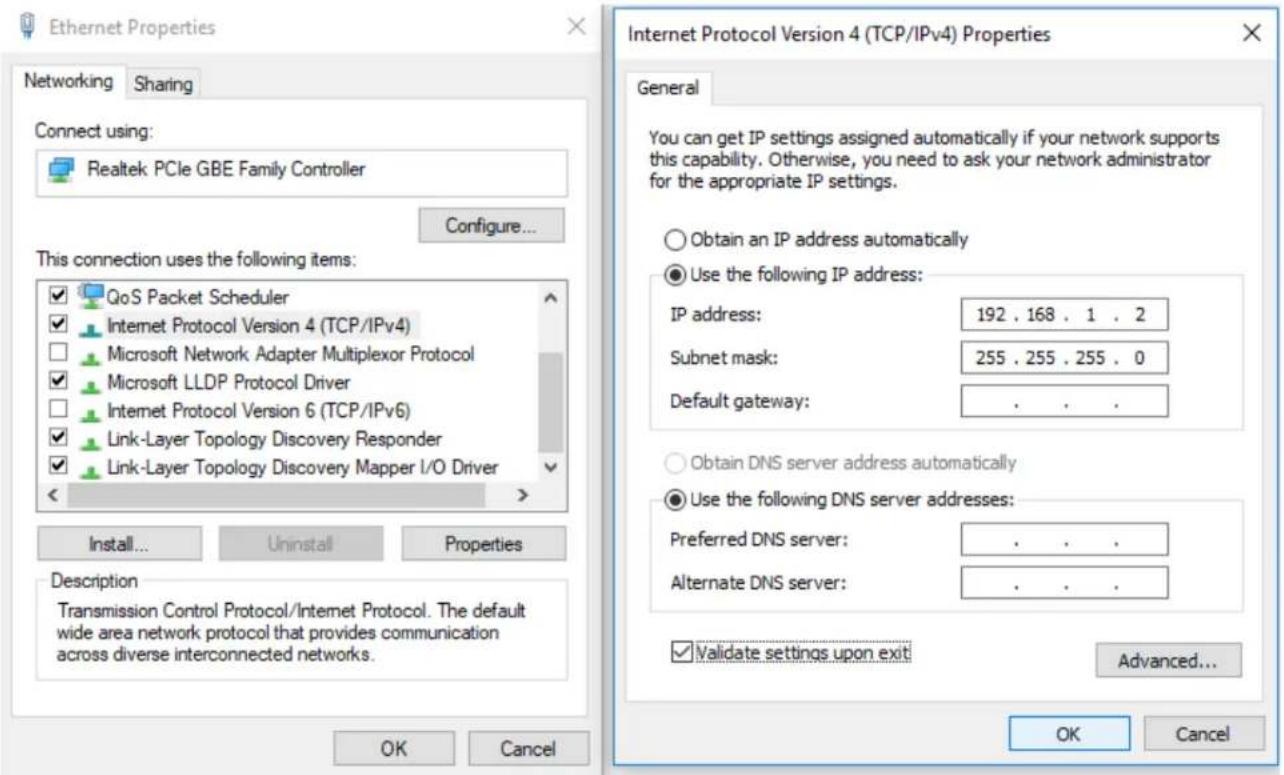

Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);

Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 ~ 192.168.1.250. Clique em OK. Para voltar para a página anterior, clique em OK.- 24 -
