BEDIENUNGSANLEITUNG GEL1061 LEVELONE

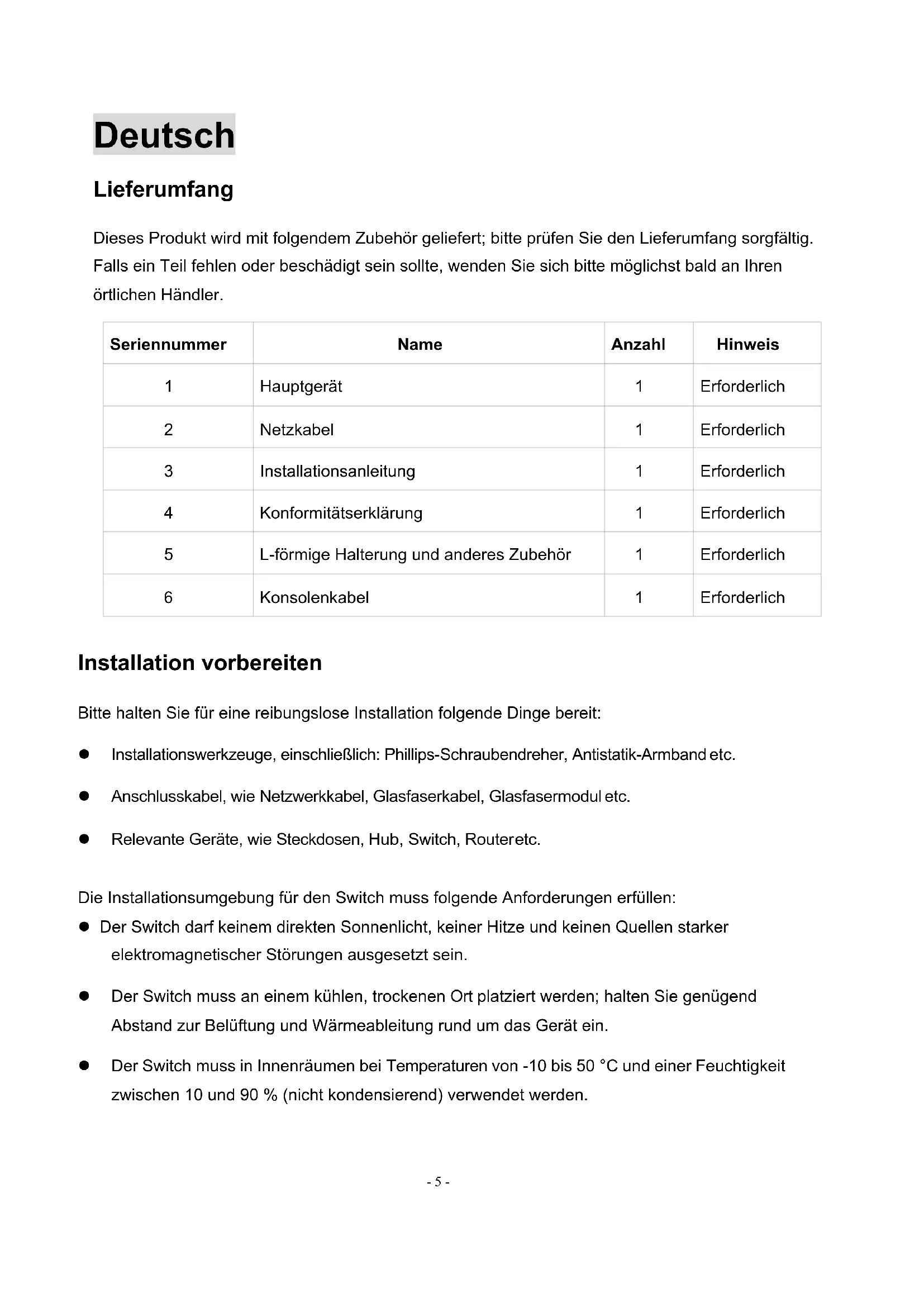

Deutsch Lieferumfang Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler. Seriennummer Name Anzahl Hinweis

Installationsanleitung

Konformitätserklärung

L-förmige Halterung und anderes Zubehör

Installation vorbereiten Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit: l Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc. l Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc. l Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc. Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen: l Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein. l Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein. l Der Switch muss in Innenräumen bei Temperaturen von -10 bis 50 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.- 6 -

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

Prüfen Sie Erdung und Stabilität des Rack;

Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch- Blende; befestigen Sie sie mit den mitgelieferten Schrauben;

Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;

Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werden kann;

Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

2. Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte: l Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch; l Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht; l Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose. l Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten. l Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist. l Stellen Sie keine schweren Gegenstände auf den Switch. Erstkonfiguration durchführen l Schließen Sie einen PC über Konsolenkabel an den Switch-Konsolenport an. l Konfigurieren Sie die serielle Schnittstelle des PCs: 38400 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle. l Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“. Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.- 7 -

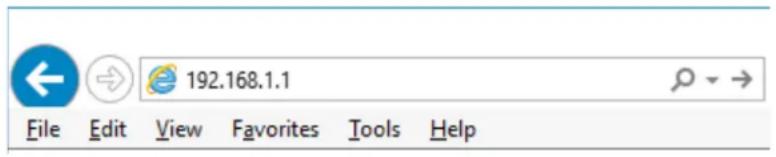

Am Gerät anmelden l Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer. l Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten. l Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werksei

Anhang: Ihren Computer einrichten ■ Windows

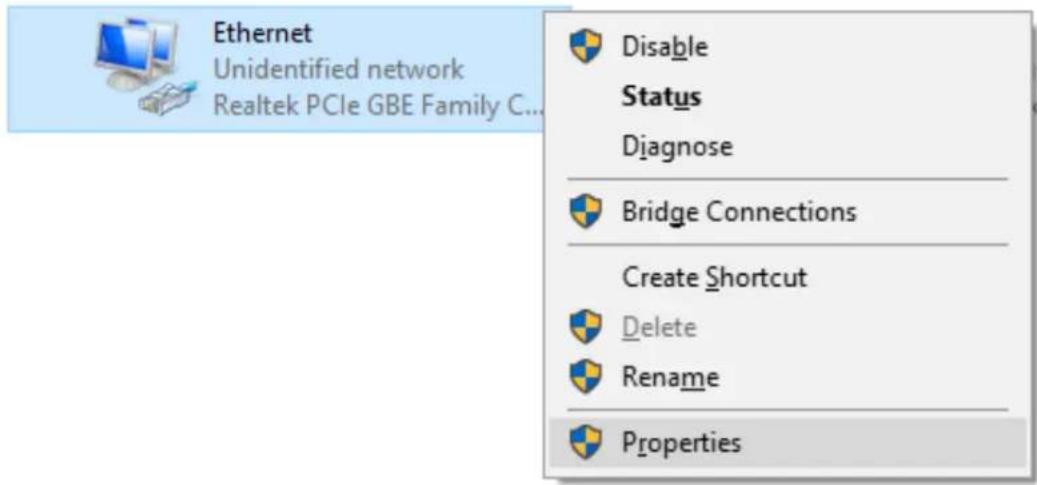

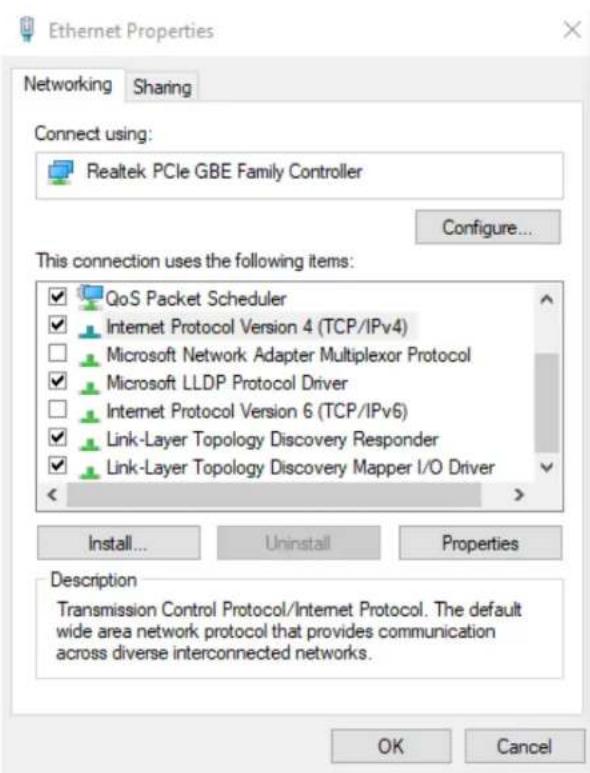

Klicken Sie auf Start —> Systemsteuerung —> Netzwerk und Internet —> Netzwerk- und Freigabecenter —> Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

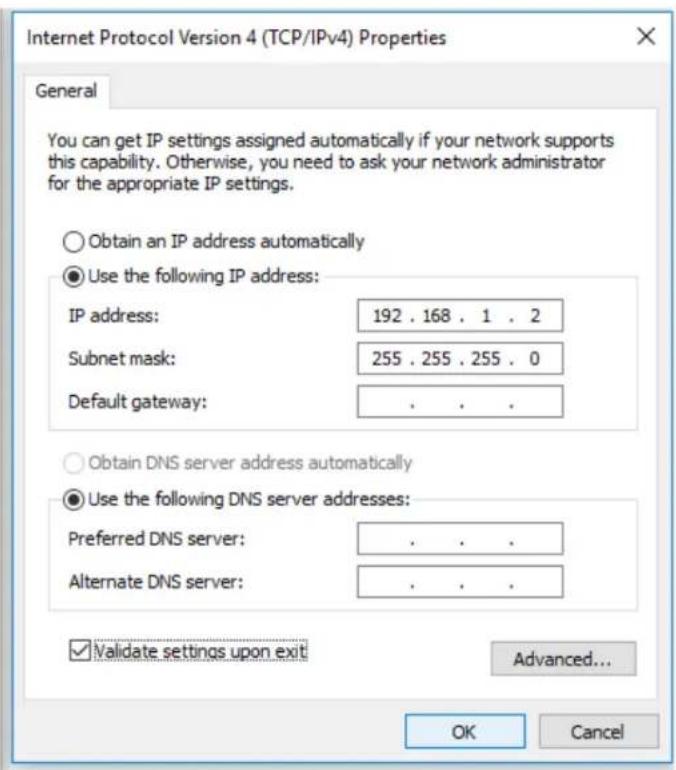

Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);
